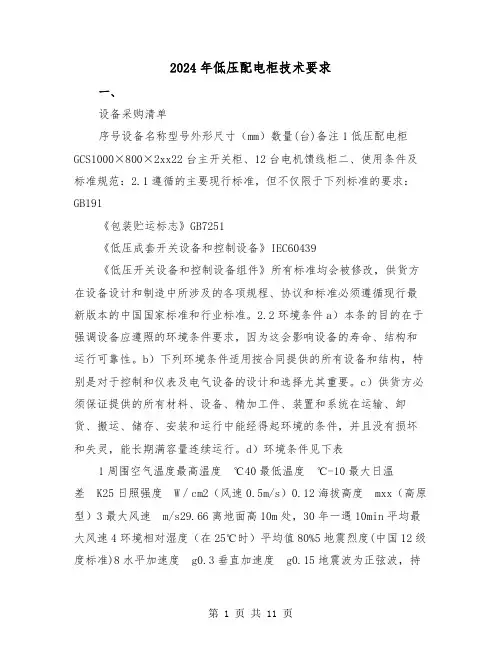

低压配电柜技术要求(通用版)
一、设备采购清单
序号
设备名称
型号
外形尺寸（mm）
数量(台)
备注
1
低压配电柜
GCS
1000×800×2200
12
2台主开关柜、
12台电机馈线柜
二、使用条件及标准规范：
2.1遵循的主要现行标准，但不仅限于下列标准的要求：
GB191《包装贮运标志》
GB7251《低压成套开关设备和控制设备》
IEC60439《低压开关设备和控制设备组件》
所有标准均会被修改，供货方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。
2.2环境条件
a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。
b）下列环境条件适用按合同提供的所有设备和结构，特别是对于控制和仪表及电气设备的设计和选择尤其重要。
c）供货方必须保证提供的所有材料、设备、精加工件、装置和
系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。
d）环境条件见下表
1
周围空气温度
最高温度℃
40
最低温度℃
-10
最大日温差K
25
日照强度W／cm2
（风速0.5m/s）
0.1
2
海拔高度m
2000（高原型）
3
最大风速m/s
29.66
离地面高10m处，30年一遇10min平均最大风速
4
环境相对湿度（在25℃时）平均值
80%
5
地震烈度(中国12级度标准)
8
水平加速度g
0.3
垂直加速度g
0.15
地震波为正弦波，持续时间三个周波，安全系数1.67
6
污秽等级
III
泄漏比距
≥2.5cm/kV
最高运行电压条件下，制造厂根据实际使用高海拔进行修正，并提供高海拔修正值
7
覆冰厚度（风速不大于15m／s时）
10mm
三、低压配电柜技术条件
3.1低压抽出式开关柜：GCS型。
3.1.1开关柜进方式：变压器低压侧出线经母排连接至电源柜1AA1开关上桩头,在主母排上引一分支至电源柜2AA1开关上桩头（若用母排连接困难，则采用3×（3×240）mm2
电缆连接，连接位置必须在柜内）。出线方式：由1AA1柜体右
侧到顶部母线室与母排连接、2AA1柜体由开关下桩电缆引出。
3.1.2低压柜一次出线为：柜后出线；二次出线为；柜体右侧。
3.1.3柜门为：柜后双开门，柜前单开门。
3.1.4开关柜内断路器、接触器、热继电器等元件均采用天水二一三，一次插头选用温州德源电气有限公司产品。
3.2参数：
整柜参数：1000×800×2200（宽×深×高）
额定电压380
V
最高工作电压440
V
额定频率50
HZ
额定绝缘电压690
V
工频试验电压：
主电路2500
V/1min
辅助电路2000
V/1min
水平母线(铜质)3200A。
垂直母线(铜质)630A
额定短时耐受电流³50kA(1s有效值)
额定峰值耐受电流³125kA
辅助电路额定电压220
V
3.3防护等级为IP40。
3.4母线与支线有标明相序的颜色，A、B、C相分别为黄、绿、红色、相序按设计图纸要求，主母线、零母线由制造厂提供，母排连接按国标镀锡。断路器出线桩头需预留接线螺孔。
3.5柜体颜色：RAL7032卵石灰。
3.6结构
开关柜柜体及门板采用1.5mm优质冷轧钢板，体采用静电环氧喷塑，全组装结构。
3.6.1框架断路器回路按照抽出式结构，电动机馈线回路按照低压柜平面布置图，大于2模以上抽屉采用固定式结构，其余采用抽出式结构。
3.6.2开关柜的框架和外壳有足够的刚度和强度，除应满足内部元器件的安装要求外，还能承受设备内外电路短路时的电动力和热效应，不因设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因数而变形和损坏。
3.6.3外壳的顶部有盖板，防止异物、水滴落下造成母线短路。盖板的设置不会影响设备正常运行时的通风和散热。对要求采用上进上出的开关柜，柜顶设置固定电缆的支架，并采取可靠措施防止灰尘进入柜内。
3.6.4防止事故扩大，开关柜的金属分隔式和抽屉式间隔之间及每一个功能小室之间有金属隔板，隔板的设置不影响母线及元件的检修和更换。
