SolidWorks中如何更换已经画好的零件的模板

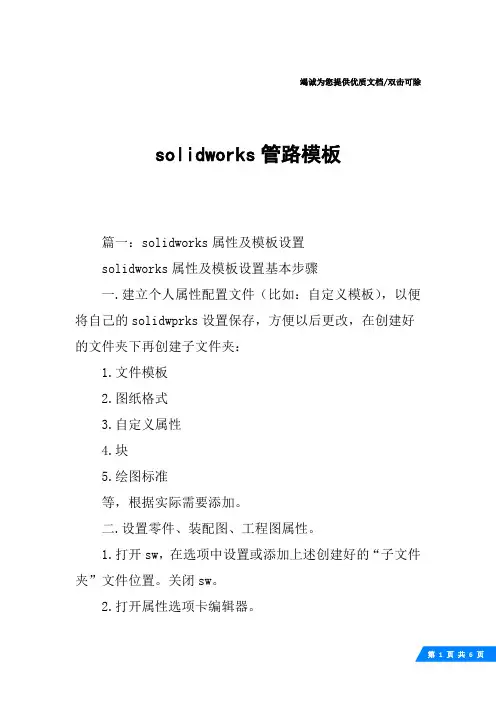

竭诚为您提供优质文档/双击可除solidworks管路模板篇一：solidworks属性及模板设置solidworks属性及模板设置基本步骤一.建立个人属性配置文件（比如：自定义模板），以便将自己的solidwprks设置保存，方便以后更改，在创建好的文件夹下再创建子文件夹：1.文件模板2.图纸格式3.自定义属性4.块5.绘图标准等，根据实际需要添加。

二.设置零件、装配图、工程图属性。

1.打开sw，在选项中设置或添加上述创建好的“子文件夹”文件位置。

关闭sw。

2.打开属性选项卡编辑器。

a.设置零件属性：系列、名称、代号、材料、重量、备注、签名等。

b.装配体属性与零件可相同。

c.工程图属性设置：图号、件数、档案号、签字、日期等。

3.打开sw,新建一个零件，编辑属性，保存，制作工程图模板时备用。

三.设置工程图格式及模板1.新建一个空白工程图，设置属性，如a4纵向图纸大小为210×297。

2.设置图层，包括中心线，标注线，轮廓线等3.设置文档属性，以gb为主，更改字体、图层、箭头等。

4.编辑图纸格式，绘(solidworks管路模板)制图框、标题栏。

5.标题栏添加属性关联。

6.保存2种格式：a.保存图纸格式，保存到上述创建的图纸格式中b.另存为图纸模板,保存到上述创建的文件模板中7.a4横向、a3纵向、a3横向等由a4更改图纸大小及图框生成，保存方式相同。

篇二：solidworks工程图模板制作大全本人研究很久，才根据网上的资料，做出了sw的工程图gb标准模板，现分享给大家参考：1.2.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。

（设置相应的名称，材料，作者，重量·····等相关属性）solidworks工程图中的自动明细表(1)标签：solidworks工程图自动明细表分类：技术心得20xx-08-1817:51很多使用toolbox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。

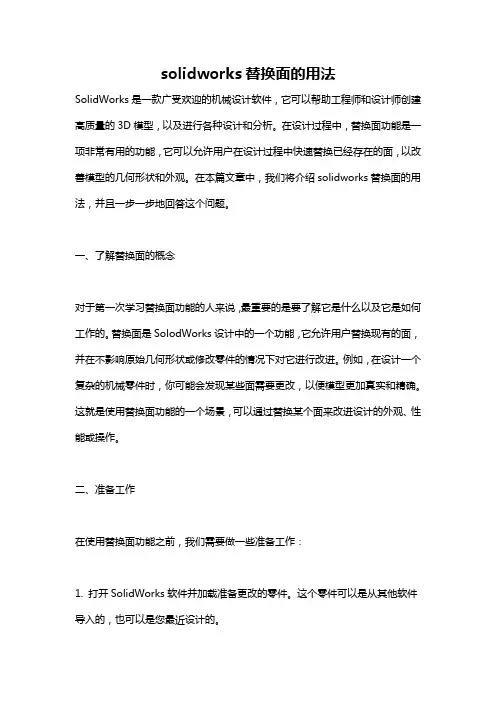

solidworks替换面的用法SolidWorks是一款广受欢迎的机械设计软件，它可以帮助工程师和设计师创建高质量的3D模型，以及进行各种设计和分析。

在设计过程中，替换面功能是一项非常有用的功能，它可以允许用户在设计过程中快速替换已经存在的面，以改善模型的几何形状和外观。

在本篇文章中，我们将介绍solidworks替换面的用法，并且一步一步地回答这个问题。

一、了解替换面的概念对于第一次学习替换面功能的人来说，最重要的是要了解它是什么以及它是如何工作的。

替换面是SolodWorks设计中的一个功能，它允许用户替换现有的面，并在不影响原始几何形状或修改零件的情况下对它进行改进。

例如，在设计一个复杂的机械零件时，你可能会发现某些面需要更改，以便模型更加真实和精确。

这就是使用替换面功能的一个场景，可以通过替换某个面来改进设计的外观、性能或操作。

二、准备工作在使用替换面功能之前，我们需要做一些准备工作：1. 打开SolidWorks软件并加载准备更改的零件。

这个零件可以是从其他软件导入的，也可以是您最近设计的。

2. 确定那个面需要更改，并了解面的位置、角度和形状。

3. 准备新的面，这个面可以是自己定义的或者是从其他已有的零件中导入的。

三、开始替换面一旦我们确定了使用替换面功能的必要性，就可以开始使用这个功能了。

下面是一些详细的步骤：1. 选择"替换面"功能打开SolidWorks程序后，选择要修改的零件，然后选择"替换面"功能。

这个功能可以在工具栏中找到，也可以在"功能特性树"中找到。

2. 选择要替换的面一旦我们进入了"替换面"功能，我们需要选择要替换的面。

这个面可以是零件、组件或者其他对象的面。

选择面后，这个面会被高亮显示出来，以便我们进行下一步操作。

3. 映射面到新的面上在确定新的面之后，我们需要对这个新的面进行映射，以便SolidWorks可以将这个新的面替换到原来的面上。

solidworks工程图模板设置Solidworks是一款广泛应用于机械设计和工程制图的三维建模软件。

在使用Solidworks绘制工程图时，使用模板可以提高工作效率和一致性。

本文将介绍如何设置Solidworks工程图模板。

一、打开Solidworks软件在电脑桌面上找到Solidworks的图标，点击打开软件。

二、选择新建文件进入Solidworks软件后，选择“新建”按钮，弹出新建文件对话框。

三、选择图纸模板在新建文件对话框中，选择“图纸”选项。

在右侧的下拉列表中，我们可以看到多个图纸模板选项，例如A3、A4、A4横向等。

四、选择合适的图纸尺寸根据实际需求，选择合适的图纸尺寸。

通常，A3用于较大的工程图，而A4用于一般的工程图。

如果需要横向排列的图纸，可以选择A4横向模板。

五、设置图纸属性点击“确定”后，系统将创建一个新的工程图文件，并打开绘图区域。

我们可以在绘图区域上方看到一系列的图纸属性选项，如图纸比例、单位、标题块等。

六、设置图纸比例在图纸属性中，我们可以设置图纸的显示比例。

通过点击比例下拉列表，选择适当的比例来确保图纸在实际打印或显示时的尺寸和比例正确。

七、设置单位在图纸属性中，可以选择适当的单位来进行工程图的绘制。

常用的单位有毫米、英寸、米等。

根据实际情况选择合适的单位。

八、添加标题块在工程图中，标题块用于标识绘图的相关信息，如公司名称、绘图日期、图纸编号等。

点击图纸属性中的“标题块”选项，系统将弹出标题块编辑界面。

九、编辑标题块在标题块编辑界面中，我们可以添加和编辑标题块的内容。

点击标题块模板中的文本框，可以直接编辑文本，并可以自定义文本的字体、大小和对齐方式。

十、保存图纸模板完成以上设置后，我们可以将该工程图另存为一个模板，以便将来使用。

点击“文件”菜单，选择“另存为”选项，保存到指定的文件夹中。

下次需要使用该模板时，只需选择“打开”并选择该模板文件即可。

总结：本文介绍了如何在Solidworks中设置工程图模板。

Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程◆零件模板的设置◆目的：零部件模板的设置，除了表明设计信息之外，更重要的用途是与工程图产生关联，有利于工程图的标题栏快速绘制，并杜绝人为输入信息的偏差。

设置步骤：第一，新建一个零件。

调出“摘要信息”（文件——属性），单击“自定义”，如下图：将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是工程图标题栏的内容，比如：名称、图号、材料等），可以选择每个属性的类型（文字、日期、数字等）。

目前先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。

（建议设计一个简单的零件，作为直观表现）第二，调出“选项”。

（工具——选项）主要设置“文档属性”，比如单位、字体、表现形式等。

第三、保存零件模板。

（文件——另存为）选择文件保存类型为Part templates (*.prtdot)。

保存路径一般位于：C:\ProgramData\Solidworks\Solidworks 2018\Templates（注：查看模板路径的方法：工具——选项——系统选项——文件位置）可以看到，文件夹中已经有一个自带的名称，可以自己起一个新文件名（我的文件名为My_Part）。

至此，零件模板设置完成。

◆装配体模板的设置◆装配体模板的设置与零件模板类似。

设置步骤：第一，新建一个装配体。

同样，调出“摘要信息”（文件——属性），单击“自定义”。

同样，将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是装配体工程图标题栏的内容，比如：名称、图号、材料等），每个属性后又类型（文字、日期、数字等）可以选择。

先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。

建议此标题栏与零件标题栏相同，目的是方便装配体工程图的设置工作量（当然，也可以不同）。

第二，调出“选项”。

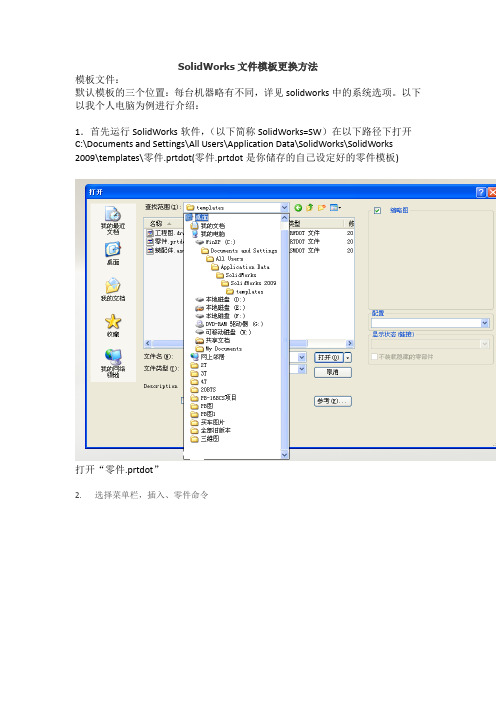

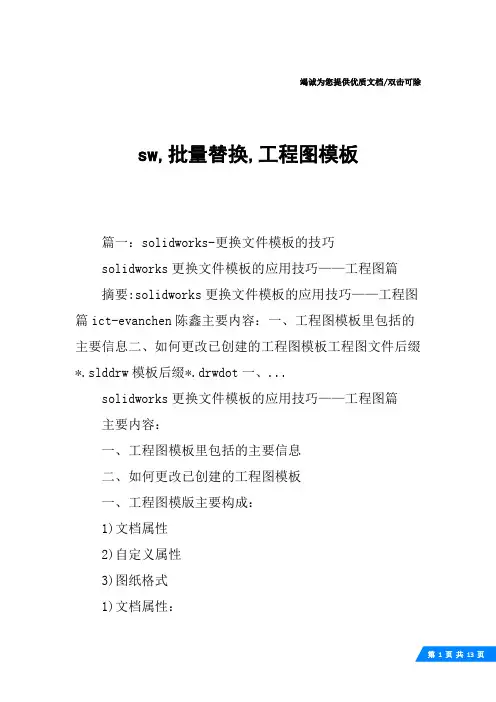

SolidWorks文件模板更换方法
模板文件：
默认模板的三个位置：每台机器略有不同，详见solidworks中的系统选项。

以下以我个人电脑为例进行介绍：
1．首先运行SolidWorks软件，（以下简称SolidWorks=SW）在以下路径下打开C:\Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks 2009\templates\零件.prtdot(零件.prtdot是你储存的自己设定好的零件模板)
打开“零件.prtdot”
2. 选择菜单栏，插入、零件命令
在对话框中将需要更换模板的文件找到，点选，单击打开
4. 进入插入零件对话框，不要再模型空间点击鼠标。

在左边的菜单中选择断开与原有零件的连接后，直接点击确定键
5. 零件模型已经被插入到新文件中，并且模型树被完整保留，但模型树被包含在一个以原模型文件的文件夹中
6. 右键点击文件夹，选择删除命令，删除文件夹
7. 以原文件文件名命名新文件将文件保存，在应用旧零件的装配体中以新文件替换原来的文件。

如有问题，请留言，我们可以一起探讨！。

solidworks工程图模板位置SolidWorks是一款流行的三维CAD软件，广泛应用于设计和制造行业。

在使用SolidWorks创建工程图时，许多用户都会创建自己的工程图模板，以提高工作效率和一致性。

但是，许多新用户往往不知道SolidWorks工程图模板的位置在哪里。

本文将介绍如何找到SolidWorks工程图模板位置并更改它们。

1. 打开SolidWorks软件并选择“选项”在SolidWorks主界面中，点击“工具”菜单，然后选择“选项”。

2. 找到“文件位置”选项在选择“选项”之后，会弹出一个对话框。

在这个对话框中，选择“文件位置”选项卡。

3. 找到“图纸模板”选项在“文件位置”选项卡中，可以看到许多不同的文件夹选项。

找到名为“图纸模板”的选项，并点击右侧的“浏览”按钮。

4. 切换到自定义文件夹在“浏览”按钮下方，有一个下拉菜单，显示了SolidWorks工程图模板的默认位置。

如果您想更改工程图模板的位置，请选择“自定义文件夹”选项。

5. 选择新的模板文件夹选择“自定义文件夹”选项后，点击“添加”按钮，并选择一个新的工程图模板文件夹。

确保文件夹路径是正确的，并点击“确定”按钮。

6. 保存更改在选择新文件夹之后，点击“确定”按钮保存更改。

现在，所有新创建的工程图都将保存在您选择的新文件夹中。

总结在SolidWorks中查找和更改工程图模板位置非常简单。

只需要按照上述步骤，选择一个新的工程图模板文件夹，并进行保存更改即可。

通过将SolidWorks工程图模板保存在一个统一的位置，您可以提高工作效率并确保一致性。

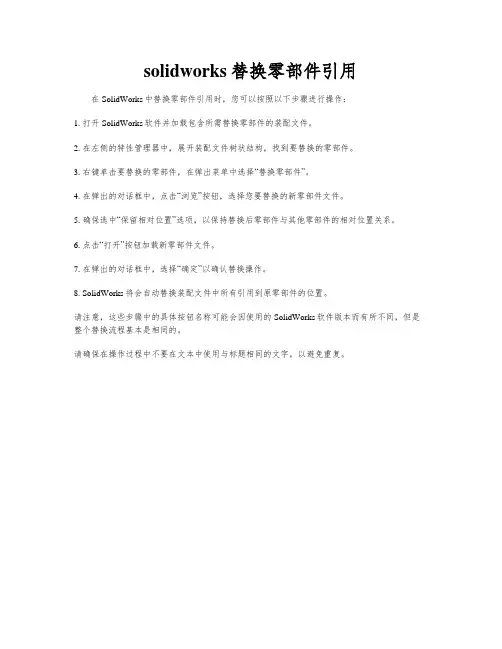

solidworks替换零部件引用在SolidWorks中替换零部件引用时，您可以按照以下步骤进行操作：
1. 打开SolidWorks软件并加载包含所需替换零部件的装配文件。

2. 在左侧的特性管理器中，展开装配文件树状结构，找到要替换的零部件。

3. 右键单击要替换的零部件，在弹出菜单中选择“替换零部件”。

4. 在弹出的对话框中，点击“浏览”按钮，选择您要替换的新零部件文件。

5. 确保选中“保留相对位置”选项，以保持替换后零部件与其他零部件的相对位置关系。

6. 点击“打开”按钮加载新零部件文件。

7. 在弹出的对话框中，选择“确定”以确认替换操作。

8. SolidWorks将会自动替换装配文件中所有引用到原零部件的位置。

请注意，这些步骤中的具体按钮名称可能会因使用的SolidWorks软件版本而有所不同，但是整个替换流程基本是相同的。

请确保在操作过程中不要在文本中使用与标题相同的文字，以避免重复。

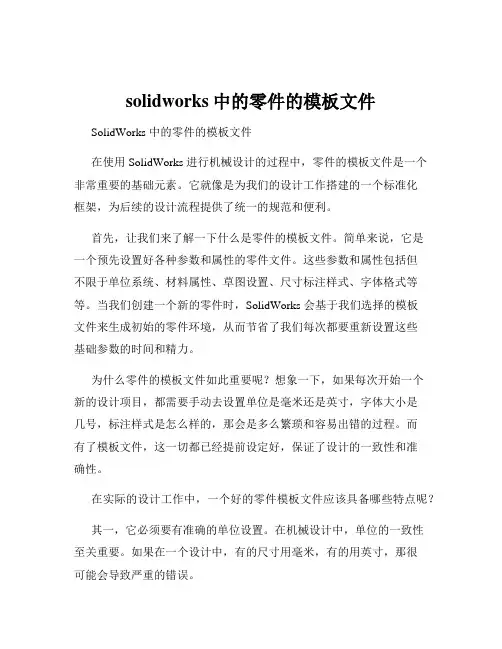

solidworks中的零件的模板文件SolidWorks 中的零件的模板文件在使用 SolidWorks 进行机械设计的过程中，零件的模板文件是一个非常重要的基础元素。

它就像是为我们的设计工作搭建的一个标准化框架，为后续的设计流程提供了统一的规范和便利。

首先，让我们来了解一下什么是零件的模板文件。

简单来说，它是一个预先设置好各种参数和属性的零件文件。

这些参数和属性包括但不限于单位系统、材料属性、草图设置、尺寸标注样式、字体格式等等。

当我们创建一个新的零件时，SolidWorks 会基于我们选择的模板文件来生成初始的零件环境，从而节省了我们每次都要重新设置这些基础参数的时间和精力。

为什么零件的模板文件如此重要呢？想象一下，如果每次开始一个新的设计项目，都需要手动去设置单位是毫米还是英寸，字体大小是几号，标注样式是怎么样的，那会是多么繁琐和容易出错的过程。

而有了模板文件，这一切都已经提前设定好，保证了设计的一致性和准确性。

在实际的设计工作中，一个好的零件模板文件应该具备哪些特点呢？其一，它必须要有准确的单位设置。

在机械设计中，单位的一致性至关重要。

如果在一个设计中，有的尺寸用毫米，有的用英寸，那很可能会导致严重的错误。

其二，合理的材料属性定义也是必不可少的。

不同的材料具有不同的性能，比如强度、硬度、密度等。

在模板文件中预先定义好常用的材料属性，可以方便我们在设计过程中快速选择和应用。

其三，草图设置要得当。

包括草图的精度、网格显示、捕捉设置等，这些都会影响到我们绘制草图的效率和准确性。

其四，尺寸标注样式要符合行业标准和公司的规范。

清晰、准确、易于阅读的标注对于后续的制造和检验环节都非常重要。

其五，字体格式也要统一规范。

确保在整个设计文档中，字体大小、样式、颜色等都是一致的，这样可以提高文档的可读性和专业性。

那么，如何创建一个满足我们需求的零件模板文件呢？第一步，打开 SolidWorks 软件，新建一个零件文件。

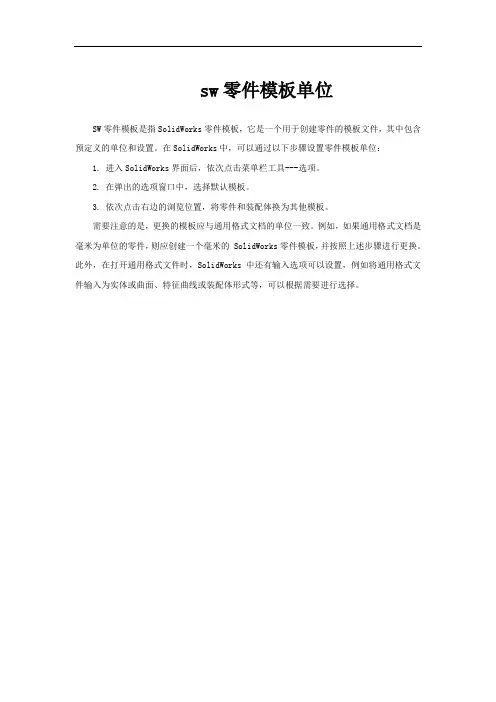

sw零件模板单位
SW零件模板是指SolidWorks零件模板，它是一个用于创建零件的模板文件，其中包含预定义的单位和设置。

在SolidWorks中，可以通过以下步骤设置零件模板单位：
1. 进入SolidWorks界面后，依次点击菜单栏工具---选项。

2. 在弹出的选项窗口中，选择默认模板。

3. 依次点击右边的浏览位置，将零件和装配体换为其他模板。

需要注意的是，更换的模板应与通用格式文档的单位一致。

例如，如果通用格式文档是毫米为单位的零件，则应创建一个毫米的 SolidWorks零件模板，并按照上述步骤进行更换。

此外，在打开通用格式文件时，SolidWorks中还有输入选项可以设置，例如将通用格式文件输入为实体或曲面、特征曲线或装配体形式等，可以根据需要进行选择。
