第 十 讲制作零件立体模型

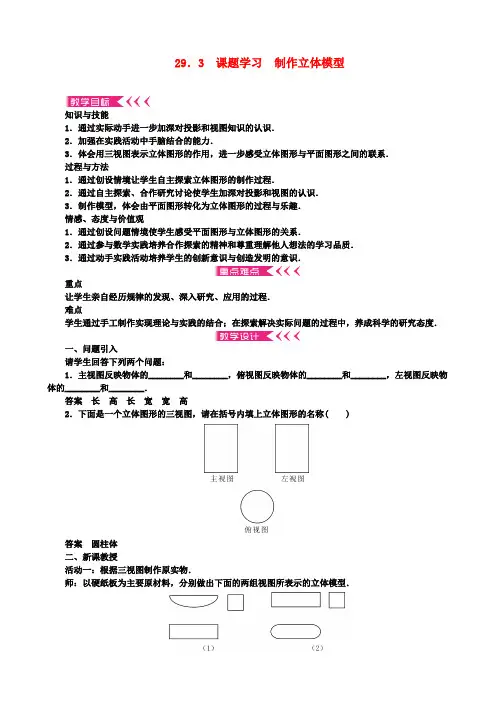

29．3 课题学习制作立体模型知识与技能1．通过实际动手进一步加深对投影和视图知识的认识．2．加强在实践活动中手脑结合的能力．3．体会用三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系．过程与方法1．通过创设情境让学生自主探索立体图形的制作过程．2．通过自主探索、合作研究讨论使学生加深对投影和视图的认识．3．制作模型，体会由平面图形转化为立体图形的过程与乐趣．情感、态度与价值观1．通过创设问题情境使学生感受平面图形与立体图形的关系．2．通过参与数学实践培养合作探索的精神和尊重理解他人想法的学习品质．3．通过动手实践活动培养学生的创新意识与创造发明的意识．重点让学生亲自经历规律的发现、深入研究、应用的过程．难点学生通过手工制作实现理论与实践的结合；在探索解决实际问题的过程中，养成科学的研究态度．一、问题引入请学生回答下列两个问题：1．主视图反映物体的________和________，俯视图反映物体的________和________，左视图反映物体的________和________．答案长高长宽宽高2．下面是一个立体图形的三视图，请在括号内填上立体图形的名称( )答案圆柱体二、新课教授活动一：根据三视图制作原实物．师：以硬纸板为主要原材料，分别做出下面的两组视图所表示的立体模型．师：用硬纸板制作各面，围成立体图形．说明：教师要给学生提供充分的时间和空间，让学生自己动手去做，最后展示学生的作品，让学生感受到成功的喜悦，激发他们继续学习的兴趣．活动二：根据三视图制作实物模型．师：按照下面给出的两组视图，用马铃薯(或萝卜)制作相应的实物模型．生：学生动手制作，实际动手制作立体物品有利于培养学生的空间想象能力．师：(1)是圆锥，(2)是直五棱柱，它的底面五边形中有三个直角．说明：教师要给学生提供充分的时间和空间，让学生自己动手去做，最后展示学生的作品，让学生感受到成功的喜悦，激发学习的兴趣．活动三：根据平面图形制作相应的实物图．师：下面的每一组平面图形都是由四个等边三角形组成的．(1)指出其中哪些可以叠成多面体．把上面的图形描在纸上，剪下来，叠一叠，验证你的答案；(2)画出由上面的图形能叠成的多面体的三视图，并指出三视图中是怎样体现“长对正，高平齐，宽相等”的；(3)如果图中小三角形的边长为1，那么对应的多面体的体积和表面积各是多少？(1) (2) (3)师：(1)和(3)可折叠成正四面体，正四面体的体积为212，表面积为 3.活动四：课题拓广．三视图和展开图都是与立体图形有关的平面图形，利用课余时间去观察了解或者上网查询了解，结合我们的生活实际和具体的事例，写一篇短文介绍三视图及展开图的应用以及你的感受．三、巩固练习1．小明从正面观察下图所示的两个物体，看到的是( )答案 C2．如图，一平面经过圆锥的顶点截圆锥所得到的截面形状是( )答案 B3．如图是一个正方体的平面展开图，当把它折成一个正方体时，与空白面相对的字应该是( )A．北B．京C．欢D．迎答案 C四、课堂小结从技能上说，认识平面图形与立体图形的联系，有助于根据需要实现它们之间的相互转化，即学会画三视图和由三视图得出立体图形．从能力上说，认识平面图形与立体图形的联系，对于培养空间想象能力是非常重要的．本节是结合实际问题动手与动脑并重的学习内容．“观察、想象、制作、交流”相结合是本节中的主要实践活动．设计这个课题学习的目的是：(1)在具体问题中，对是否切实理解掌握前面学习的三视图的内容以及能否灵活运用知识的一次检验；(2)是采用独立完成与合作学习相结合的方式，使同学之间相互讨论、互助互学，增强协作能力，增进感情．中考数学模拟试卷一、选择题（本题包括10个小题，每小题只有一个选项符合题意）1．已知二次函数y ＝ax 1+bx+c+1的图象如图所示，顶点为（﹣1，0），下列结论：①abc ＞0；②b 1﹣4ac ＝0；③a ＞1；④ax 1+bx+c ＝﹣1的根为x 1＝x 1＝﹣1；⑤若点B （﹣14，y 1）、C （﹣12，y 1）为函数图象上的两点，则y 1＞y 1．其中正确的个数是（ ）A ．1B ．3C ．4D ．5【答案】D【解析】根据二次函数的图象与性质即可求出答案． 【详解】解：①由抛物线的对称轴可知：02ba-<， ∴0ab >，由抛物线与y 轴的交点可知：22c +>， ∴0c >，∴0abc >，故①正确； ②抛物线与x 轴只有一个交点， ∴0∆=，∴240b ac -=，故②正确； ③令1x =-，∴20y a b c =-++=， ∵12ba-=-， ∴2b a =，∴220a a c -++=， ∴2a c =+， ∵22c +>， ∴2a >，故③正确； ④由图象可知：令0y =，即202ax bx c =+++的解为121x x ==-,∴22ax bx c ++=-的根为121x x ==-，故④正确；⑤∵11124-<-<-， ∴12y y >，故⑤正确；故选D ． 【点睛】考查二次函数的图象与性质，解题的关键是熟练运用数形结合的思想.2．在一幅长80cm ，宽50cm 的矩形风景画的四周镶一条金色纸边，制成一幅矩形挂图，如图所示，如果要使整幅挂图的面积是25400cm ，设金色纸边的宽为xcm ，那么x 满足的方程是（ ）A ．213014000x x +-=B ．2653500x x +-=C ．213014000x x --=D ．2653500x x --=【答案】B【解析】根据矩形的面积=长×宽，我们可得出本题的等量关系应该是：（风景画的长+2个纸边的宽度）×（风景画的宽+2个纸边的宽度）=整个挂图的面积，由此可得出方程. 【详解】由题意，设金色纸边的宽为xcm ， 得出方程：（80+2x ）（50+2x ）=5400， 整理后得：2653500x x +-= 故选：B. 【点睛】本题主要考查了由实际问题得出一元二次方程，对于面积问题应熟记各种图形的面积公式，然后根据等量关系列出方程是解题关键.3．某工厂现在平均每天比原计划多生产50台机器，现在生产600台所需时间与原计划生产450台机器所需时间相同．设原计划平均每天生产x 台机器，根据题意，下面所列方程正确的是（ ）A ．60050x -＝450xB ．60050x +＝450xC ．600x ＝45050x + D ．600x＝45050x - 【答案】B【解析】设原计划平均每天生产x 台机器，则实际平均每天生产（x+50）台机器，根据题意可得：现在生产600台所需时间与原计划生产450台机器所需时间相同，据此列方程即可．【详解】设原计划平均每天生产x 台机器，则实际平均每天生产（x+50）台机器，由题意得：60045050x x=+．故选B ． 【点睛】本题考查了由实际问题抽象出分式方程，解答本题的关键是读懂题意，设出未知数，找出合适的等量关系，列方程． 4．分式方程213xx =-的解为（ ） A ．x=-2 B ．x=-3C ．x=2D ．x=3【答案】B【解析】解：去分母得：2x=x ﹣3，解得：x=﹣3，经检验x=﹣3是分式方程的解．故选B ． 5．如图，A 、B 、C 是⊙O 上的三点，∠B=75°，则∠AOC 的度数是（ ）A ．150°B ．140°C ．130°D ．120°【答案】A【解析】直接根据圆周角定理即可得出结论． 【详解】∵A 、B 、C 是⊙O 上的三点，∠B=75°， ∴∠AOC=2∠B=150°． 故选A ．6．反比例函数y=a x （a ＞0，a 为常数）和y=2x在第一象限内的图象如图所示，点M 在y=ax 的图象上，MC ⊥x 轴于点C ，交y=2x 的图象于点A ；MD ⊥y 轴于点D ，交y=2x的图象于点B ，当点M 在y=ax 的图象上运动时，以下结论：①S △ODB =S △OCA ；②四边形OAMB 的面积不变；③当点A 是MC 的中点时，则点B 是MD 的中点． 其中正确结论的个数是（ ）A ．0B ．1C ．2D ．3【答案】D【解析】根据反比例函数的性质和比例系数的几何意义逐项分析可得出解. 【详解】①由于A 、B 在同一反比例函数y=2x图象上，由反比例系数的几何意义可得S △ODB =S △OCA =1,正确； ②由于矩形OCMD 、△ODB 、△OCA 为定值，则四边形MAOB 的面积不会发生变化，正确； ③连接OM ，点A 是MC 的中点，则S △ODM =S △OCM =2a，因S △ODB =S △OCA =1,所以△OBD 和△OBM 面积相等，点B 一定是MD 的中点．正确； 故答案选D ．考点：反比例系数的几何意义.7．如图，在平面直角坐标系中，矩形ABOC 的两边在坐标轴上，OB ＝1，点A 在函数y ＝﹣2x（x ＜0）的图象上，将此矩形向右平移3个单位长度到A 1B 1O 1C 1的位置，此时点A 1在函数y ＝kx（x ＞0）的图象上，C 1O 1与此图象交于点P ，则点P 的纵坐标是（ ）A．53B．34C．43D．23【答案】C【解析】分析：先求出A点坐标，再根据图形平移的性质得出A1点的坐标，故可得出反比例函数的解析式，把O1点的横坐标代入即可得出结论．详解：∵OB=1,AB⊥OB,点A在函数2yx=-(x<0)的图象上，∴当x=−1时，y=2，∴A(−1,2).∵此矩形向右平移3个单位长度到1111A B O C的位置，∴B1(2,0)，∴A1(2,2).∵点A1在函数kyx=(x>0)的图象上，∴k=4，∴反比例函数的解析式为4yx=,O1(3,0)，∵C1O1⊥x轴，∴当x=3时,43y=，∴P4 (3,).3故选C.点睛：考查反比例函数图象上点的坐标特征, 坐标与图形变化-平移，解题的关键是运用双曲线方程求出点A 的坐标，利用平移的性质求出点A1的坐标.8．已知y关于x的函数图象如图所示，则当y＜0时，自变量x的取值范围是（）A ．x ＜0B ．﹣1＜x ＜1或x ＞2C ．x ＞﹣1D ．x ＜﹣1或1＜x ＜2【答案】B【解析】y<0时，即x 轴下方的部分，∴自变量x 的取值范围分两个部分是−1<x<1或x>2. 故选B.9．如图，EF 过▱ABCD 对角线的交点O ，交AD 于E ，交BC 于F ，若▱ABCD 的周长为18， 1.5OE =，则四边形EFCD 的周长为( )A ．14B ．13C ．12D ．10【答案】C【解析】∵平行四边形ABCD ， ∴AD ∥BC ，AD=BC ，AO=CO ， ∴∠EAO=∠FCO ， ∵在△AEO 和△CFO 中，AEO CFO AO COAOE COF ∠=∠⎧⎪=⎨⎪∠=∠⎩， ∴△AEO ≌△CFO ， ∴AE=CF ，EO=FO=1.5， ∵C 四边形ABCD =18，∴CD+AD=9，∴C 四边形CDEF =CD+DE+EF+FC=CD+DE+EF+AE=CD+AD+EF=9+3=12. 故选C. 【点睛】本题关键在于利用三角形全等，解题关键是将四边形CDEF 的周长进行转化.10．如图是二次函数y =ax 2+bx + c(a≠0)图象如图所示，则下列结论，①c<0，②2a + b=0；③a+b+c=0，④b 2–4ac<0，其中正确的有( )A ．1个B ．2个C ．3个D ．4【答案】B【解析】由抛物线的开口方向判断a 与1的关系，由抛物线与y 轴的交点判断c 与1的关系，然后根据对称轴及抛物线与x 轴交点情况进行推理，进而对所得结论进行判断． 【详解】①抛物线与y 轴交于负半轴，则c ＜1，故①正确； ②对称轴x 2ba=-=1，则2a+b=1．故②正确； ③由图可知：当x=1时，y=a+b+c ＜1．故③错误；④由图可知：抛物线与x 轴有两个不同的交点，则b 2﹣4ac ＞1．故④错误． 综上所述：正确的结论有2个． 故选B ． 【点睛】本题考查了图象与二次函数系数之间的关系，会利用对称轴的值求2a 与b 的关系，以及二次函数与方程之间的转换，根的判别式的熟练运用． 二、填空题（本题包括8个小题）11．已知A （﹣4，y 1），B （﹣1，y 2）是反比例函数y=﹣4x图象上的两个点，则y 1与y 2的大小关系为__________． 【答案】y 1＜y 1【解析】分析：根据反比例函数的性质和题目中的函数解析式可以判断y 1与y 1的大小，从而可以解答本题． 详解：∵反比例函数y=-4x，-4＜0， ∴在每个象限内，y 随x 的增大而增大， ∵A （-4，y 1），B （-1，y 1）是反比例函数y=-4x图象上的两个点，-4＜-1， ∴y 1＜y 1，故答案为：y 1＜y 1．点睛：本题考查反比例函数图象上点的坐标特征，解答本题的关键是明确反比例函数的性质，利用函数的思想解答．12．如图，在平行四边ABCD中，AD=2AB，F是AD的中点，作CE⊥AB，垂足E在线段AB上，连接EF、CF，则下列结论中一定成立的是（把所有正确结论的序号都填在横线上）∠DCF=∠BCD，（2）EF=CF；（3）SΔBEC=2SΔCEF；（4）∠DFE=3∠AEF【答案】①②④【解析】试题解析：①∵F是AD的中点，∴AF=FD，∵在▱ABCD中，AD=2AB，∴AF=FD=CD，∴∠DFC=∠DCF，∵AD∥BC，∴∠DFC=∠FCB，∴∠DCF=∠BCF，∴∠DCF=12∠BCD，故此选项正确；延长EF，交CD延长线于M，∵四边形ABCD是平行四边形，∴AB∥CD，∴∠A=∠MDF，∵F为AD中点，∴AF=FD，在△AEF和△DFM中，{A FDM AF DFAFE DFM∠=∠=∠=∠，∴△AEF≌△DMF（ASA），∴FE=MF，∠AEF=∠M，∵CE⊥AB，∴∠AEC=90°，∴∠AEC=∠ECD=90°，∵FM=EF，∴FC=FM，故②正确；③∵EF=FM，∴S△EFC=S△CFM，∵MC＞BE，∴S△BEC＜2S△EFC故S△BEC=2S△CEF错误；④设∠FEC=x，则∠FCE=x，∴∠DCF=∠DFC=90°-x，∴∠EFC=180°-2x，∴∠EFD=90°-x+180°-2x=270°-3x，∵∠AEF=90°-x，∴∠DFE=3∠AEF，故此选项正确．考点：1.平行四边形的性质；2.全等三角形的判定与性质；3.直角三角形斜边上的中线．13．小明把一副含45°，30°的直角三角板如图摆放，其中∠C＝∠F＝90°，∠A＝45°，∠D＝30°，则∠α+∠β等于_____．【答案】210°【解析】根据三角形内角和定理得到∠B＝45°，∠E＝60°，根据三角形的外角的性质计算即可．【详解】解：如图：∵∠C＝∠F＝90°，∠A＝45°，∠D＝30°，∴∠B＝45°，∠E＝60°，∴∠2+∠3＝120°，∴∠α+∠β＝∠A+∠1+∠4+∠B＝∠A+∠B+∠2+∠3＝90°+120°＝210°，故答案为：210°．【点睛】本题考查的是三角形的外角的性质、三角形内角和定理，掌握三角形的一个外角等于和它不相邻的两个内角的和是解题的关键．14．若分式的值为0，则a的值是．【答案】1．【解析】试题分析：根据分式的值为0的条件列出关于a的不等式组，求出a的值即可．试题解析：∵分式的值为0，∴，解得a=1．考点：分式的值为零的条件．15．如图，四边形OABC是矩形，ADEF是正方形，点A、D在x轴的正半轴上，点C在y轴的正半轴上，点F在AB上，点B、E在反比例函数的图像上，OA=1，OC=6，则正方形ADEF的边长为.【答案】2【解析】试题分析：由OA=1，OC=6，可得矩形OABC的面积为6；再根据反比例函数系数k的几何意义，可知k=6，∴反比例函数的解析式为6yx=；设正方形ADEF的边长为a，则点E的坐标为（a+1，a），∵点E在抛物线上，∴61aa=+，整理得260a a+-=，解得2a=或3a=-（舍去），故正方形ADEF的边长是2.考点：反比例函数系数k的几何意义．16．如图，10块相同的小长方形墙砖拼成一个大长方形，设小长方形墙砖的长和宽分别为x厘米和y厘米，则列出的方程组为_____．【答案】2753x yx y+=⎧⎨=⎩【解析】根据图示可得：长方形的长可以表示为x+2y，长又是75厘米，故x+2y=75，长方形的宽可以表示为2x，或x+3y，故2x=3y+x，整理得x=3y，联立两个方程即可．【详解】根据图示可得2753x yx y+=⎧⎨=⎩，故答案是：2753x yx y+=⎧⎨=⎩．【点睛】此题主要考查了由实际问题抽象出二元一次方程组，关键是看懂图示，分别表示出长方形的长和宽．17．如图，AB=AC，要使△ABE≌△ACD，应添加的条件是（添加一个条件即可）．【答案】AE=AD（答案不唯一）．【解析】要使△ABE≌△ACD，已知AB=AC，∠A=∠A，则可以添加AE=AD，利用SAS来判定其全等；或添加∠B=∠C，利用ASA来判定其全等；或添加∠AEB=∠ADC，利用AAS来判定其全等．等（答案不唯一）．18．我国古代《易经》一书中记载，远古时期，人们通过在绳子上打结来记录数量，即“结绳记数”．如图，一位妇女在从右到左依次排列的绳子上打结，满六进一，用来记录采集到的野果数量，由图可知，她一共采集到的野果数量为_____个．【答案】1【解析】分析：类比于现在我们的十进制“满十进一”，可以表示满六进一的数为：万位上的数×64+千位上的数×63+百位上的数×62+十位上的数×6+个位上的数，即1×64+2×63+3×62+0×6+2=1．详解：2+0×6+3×6×6+2×6×6×6+1×6×6×6×6=1，故答案为：1．点睛：本题是以古代“结绳计数”为背景，按满六进一计数，运用了类比的方法，根据图中的数学列式计算；本题题型新颖，一方面让学生了解了古代的数学知识，另一方面也考查了学生的思维能力．三、解答题（本题包括8个小题）19．已知a＋b＝3，ab＝2，求代数式a3b＋2a2b2＋ab3的值．【答案】1【解析】先提取公因式ab，再根据完全平方公式进行二次分解，然后代入数据进行计算即可得解．【详解】解：a3b+2a2b2+ab3=ab（a2+2ab+b2）=ab（a+b）2，将a+b=3，ab=2代入得，ab（a+b）2=2×32=1．故代数式a3b+2a2b2+ab3的值是1．202112(1)6tan303π-︒⎛⎫--+-⎪⎝⎭解方程：544101236x xx x-++=--【答案】(1)10;(2)原方程无解.【解析】（1）原式利用二次根式性质，零指数幂、负整数指数幂法则，以及特殊角的三角函数值计算即可求出值；（2）分式方程去分母转化为整式方程，求出整式方程的解得到x的值，经检验即可得到分式方程的解．【详解】（1）原式＝323169-+＝10；（2）去分母得：3（5x﹣4）+3x﹣6＝4x+10，解得：x＝2，经检验：x＝2是增根，原方程无解．【点睛】此题考查了解分式方程，利用了转化的思想，解分式方程注意要检验．21．如图所示，AB是⊙O的一条弦，OD⊥AB，垂足为C，交⊙O于点D，点E在⊙O上．若∠AOD=52°，求∠DEB的度数；若OC=3，OA=5，求AB的长．【答案】(1)26°;(2)1.【解析】试题分析：（1）根据垂径定理，得到AD DB=，再根据圆周角与圆心角的关系，得知∠E=12∠O，据此即可求出∠DEB的度数；（2）由垂径定理可知，AB=2AC，在Rt△AOC中，OC=3，OA=5，由勾股定理求AC即可得到AB的长．试题解析：（1）∵AB是⊙O的一条弦，OD⊥AB，∴AD DB=，∴∠DEB=12∠AOD=12×52°=26°；（2）∵AB是⊙O的一条弦，OD⊥AB，∴AC=BC，即AB=2AC，在Rt△AOC中，22OA OC-2253-，则AB=2AC=1．考点：垂径定理；勾股定理；圆周角定理．22．如图，已知正方形ABCD，E是AB延长线上一点，F是DC延长线上一点，且满足BF＝EF，将线段EF绕点F顺时针旋转90°得FG，过点B作FG的平行线，交DA的延长线于点N，连接NG．求证：BE ＝2CF；试猜想四边形BFGN是什么特殊的四边形，并对你的猜想加以证明．【答案】（1）见解析；（2）四边形BFGN是菱形，理由见解析.【解析】（1）过F作FH⊥BE于点H，可证明四边形BCFH为矩形，可得到BH＝CF，且H为BE中点，可得BE＝2CF；（2）由条件可证明△ABN≌△HFE，可得BN＝EF，可得到BN＝GF，且BN∥FG，可证得四边形BFGN为菱形．【详解】（1）证明：过F作FH⊥BE于H点，在四边形BHFC中，∠BHF＝∠CBH＝∠BCF＝90°，所以四边形BHFC为矩形，∴CF＝BH，∵BF＝EF，FH⊥BE，∴H为BE中点，∴BE＝2BH，∴BE＝2CF；（2）四边形BFGN是菱形．证明：∵将线段EF绕点F顺时针旋转90°得FG，∴EF＝GF，∠GFE＝90°，∴∠EFH＋∠BFH＋∠GFB＝90°∵BN ∥FG ，∴∠NBF ＋∠GFB ＝180°，∴∠NBA ＋∠ABC ＋∠CBF ＋∠GFB ＝180°，∵∠ABC ＝90°，∴∠NBA ＋∠CBF ＋∠GFB ＝180°−90°＝90°，由BHFC 是矩形可得BC ∥HF ，∴∠BFH ＝∠CBF ，∴∠EFH ＝90°−∠GFB−∠BFH ＝90°−∠GFB−∠CBF ＝∠NBA ，由BHFC 是矩形可得HF ＝BC ，∵BC ＝AB ，∴HF ＝AB ，在△ABN 和△HFE 中，NAB EHF 90AB HF NBA EFH ∠∠︒⎧⎪⎨⎪∠∠⎩＝＝＝＝，∴△ABN ≌△HFE ，∴NB ＝EF ，∵EF ＝GF ，∴NB ＝GF ，又∵NB ∥GF ，∴NBFG 是平行四边形，∵EF ＝BF ，∴NB ＝BF ，∴平行四边NBFG 是菱形．点睛：本题主要考查正方形的性质及全等三角形的判定和性质，矩形的判定与性质，菱形的判定等，作出辅助线是解决（1）的关键．在（2）中证得△ABN ≌△HFE 是解题的关键．23．如图，在平面直角坐标系中，将坐标原点O 沿x 轴向左平移2个单位长度得到点A ，过点A 作y 轴的平行线交反比例函数k y x=的图象于点B ，AB=32．求反比例函数的解析式；若P （1x ，1y ）、Q （2x ，2y ）是该反比例函数图象上的两点，且12x x <时，12y y >，指出点P 、Q 各位于哪个象限？并简要说明理由．【答案】（1）3yx=-；（2）P在第二象限，Q在第三象限．【解析】试题分析：（1）求出点B坐标即可解决问题；（2）结论：P在第二象限，Q在第三象限．利用反比例函数的性质即可解决问题；试题解析：解：（1）由题意B（﹣2，32），把B（﹣2，32）代入kyx=中，得到k=﹣3，∴反比例函数的解析式为3yx =-．（2）结论：P在第二象限，Q在第三象限．理由：∵k=﹣3＜0，∴反比例函数y在每个象限y随x的增大而增大，∵P（x1，y1）、Q（x2，y2）是该反比例函数图象上的两点，且x1＜x2时，y1＞y2，∴P、Q在不同的象限，∴P在第二象限，Q在第三象限．点睛：此题考查待定系数法、反比例函数的性质、坐标与图形的变化等知识，解题的关键是灵活运用所学知识解决问题，属于中考常考题型．24．某学校“智慧方园”数学社团遇到这样一个题目：如图1，在△ABC中，点O在线段BC上，∠BAO=30°，∠OAC=75°，AO=33，BO：CO=1：3，求AB 的长．经过社团成员讨论发现，过点B作BD∥AC，交AO的延长线于点D，通过构造△ABD就可以解决问题（如图2）．请回答：∠ADB=°，AB=．请参考以上解决思路，解决问题：如图3，在四边形ABCD中，对角线AC与BD相交于点O，AC⊥AD，AO=33，∠ABC=∠ACB=75°，BO：OD=1：3，求DC的长．【答案】（1）75；43；（2）CD=413．【解析】（1）根据平行线的性质可得出∠ADB=∠OAC=75°，结合∠BOD=∠COA可得出△BOD∽△COA，利用相似三角形的性质可求出OD的值，进而可得出AD的值，由三角形内角和定理可得出∠ABD=75°=∠ADB，由等角对等边可得出AB=AD=43，此题得解；（2）过点B作BE∥AD交AC于点E，同（1）可得出AE=43，在Rt△AEB中，利用勾股定理可求出BE 的长度，再在Rt△CAD中，利用勾股定理可求出DC的长，此题得解．【详解】解：（1）∵BD∥AC，∴∠ADB=∠OAC=75°．∵∠BOD=∠COA，∴△BOD∽△COA，∴13 OD OBOA OC==．又∵AO=33，∴OD=13AO=3，∴AD=AO+OD=43．∵∠BAD=30°，∠ADB=75°，∴∠ABD=180°-∠BAD-∠ADB=75°=∠ADB，∴AB=AD=43．（2）过点B作BE∥AD交AC于点E，如图所示．∵AC⊥AD，BE∥AD，∴∠DAC=∠BEA=90°．∵∠AOD=∠EOB，∴△AOD∽△EOB，∴BO EO BE DO AO DA==．∵BO：OD=1：3，∴13 EO BEAO DA==．∵AO=33，∴EO=3，∴AE=43．∵∠ABC=∠ACB=75°，∴∠BAC=30°，AB=AC，∴AB=2BE．在Rt△AEB中，BE2+AE2=AB2，即（43）2+BE2=（2BE）2，解得：BE=4，∴AB=AC=8，AD=1．在Rt△CAD中，AC2+AD2=CD2，即82+12=CD2，解得：CD=413．【点睛】本题考查了相似三角形的性质、等腰三角形的判定与性质、勾股定理以及平行线的性质，解题的关键是：（1）利用相似三角形的性质求出OD的值；（2）利用勾股定理求出BE、CD的长度．25．目前“微信”、“支付宝”、“共享单车”和“网购”给我们的生活带来了很多便利，初二数学小组在校内对“你最认可的四大新生事物”进行调查，随机调查了m人(每名学生必选一种且只能从这四种中选择一种)并将调查结果绘制成如下不完整的统计图．根据图中信息求出m=，n=；请你帮助他们将这两个统计图补全；根据抽样调查的结果，请估算全校2000名学生中，大约有多少人最认可“微信”这一新生事物？【答案】（1）100，35；（2）补全图形，如图；（3）800人【解析】（1）由共享单车人数及其百分比求得总人数m，用支付宝人数除以总人数可得百分比n的值；（2）总人数乘以网购人数的百分比可得其人数，用微信人数除以总人数求得百分比即可补全两个图形；（3）总人数乘以样本中微信人数所占的百分比可得答案.【详解】解：（1）∵被调查总人数为m=10÷10%=100人，∴用支付宝人数所占百分比n%=30100%30% 100⨯=，∴m=100，n=35.（2）网购人数为100×15%=15人，微信人数所占百分比为40100%40% 100⨯=，补全图形如图：（3）估算全校2000名学生中，最认可“微信”这一新生事物的人数为2000×40%=800人.【点睛】本题考查条形统计图和扇形统计图的信息关联问题，样本估计总体问题，从不同的统计图得到必要的信息是解决问题的关键.26．如图，在矩形ABCD中，AB=4，BC=6，M是BC的中点，DE⊥AM于点E．求证：△ADE∽△MAB；求DE的长．【答案】（1）证明见解析；（2）24 5.【解析】试题分析：利用矩形角相等的性质证明△DAE∽△AMB. 试题解析：（1）证明：∵四边形ABCD是矩形，∴AD∥BC，∴∠DAE=∠AMB，又∵∠DEA=∠B=90°，∴△DAE∽△AMB.（2）由（1）知△DAE∽△AMB，∴DE：AD=AB：AM，∵M是边BC的中点，BC=6，∴BM=3，又∵AB=4，∠B=90°，∴AM=5，∴DE：6=4：5，∴DE=245．中考数学模拟试卷一、选择题（本题包括10个小题，每小题只有一个选项符合题意）1．如图分别是某班全体学生上学时乘车、步行、骑车人数的分布直方图和扇形统计图(两图都不完整),下列结论错误的是( )A．该班总人数为50 B．步行人数为30C．乘车人数是骑车人数的2.5倍D．骑车人数占20%【答案】B【解析】根据乘车人数是25人，而乘车人数所占的比例是50%，即可求得总人数，然后根据百分比的含义即可求得步行的人数，以及骑车人数所占的比例．【详解】A、总人数是：25÷50%=50（人），故A正确；B、步行的人数是：50×30%=15（人），故B错误；C、乘车人数是骑车人数倍数是：50%÷20%=2.5，故C正确；D、骑车人数所占的比例是：1-50%-30%=20%，故D正确．由于该题选择错误的，故选B．【点睛】本题考查读频数分布直方图的能力和利用统计图获取信息的能力；利用统计图获取信息时，必须认真观察、分析、研究统计图，才能作出正确的判断和解决问题．2．某小组在“用频率估计概率”的试验中，统计了某种结果出现的频率，绘制了如图所示的折线图，那么符合这一结果的试验最有可能的是（）A．在装有1个红球和2个白球（除颜色外完全相同）的不透明袋子里随机摸出一个球是“白球”B．从一副扑克牌中任意抽取一张，这张牌是“红色的”C．掷一枚质地均匀的硬币，落地时结果是“正面朝上”D．掷一个质地均匀的正六面体骰子，落地时面朝上的点数是6【答案】D【解析】根据统计图可知，试验结果在0.16附近波动，即其概率P≈0.16，计算四个选项的概率，约为0.16者即为正确答案．【详解】根据图中信息，某种结果出现的频率约为0.16，在装有1个红球和2个白球（除颜色外完全相同）的不透明袋子里随机摸出一个球是“白球”的概率为23≈0.67>0.16，故A选项不符合题意，从一副扑克牌中任意抽取一张，这张牌是“红色的”概率为1327≈0.48>0.16，故B选项不符合题意，掷一枚质地均匀的硬币，落地时结果是“正面朝上”的概率是12=0.5>0.16，故C选项不符合题意，掷一个质地均匀的正六面体骰子，落地时面朝上的点数是6的概率是16≈0.16，故D选项符合题意，故选D.【点睛】本题考查了利用频率估计概率，大量反复试验下频率稳定值即概率．用到的知识点为：频率=所求情况数与总情况数之比．熟练掌握概率公式是解题关键.3．已知关于x的一元二次方程x2+mx+n＝0的两个实数根分别为x1＝2，x2＝4，则m+n的值是（）A．﹣10 B．10 C．﹣6 D．2【答案】D【解析】根据“一元二次方程x2+mx+n＝0的两个实数根分别为x1＝2，x2＝4”，结合根与系数的关系，分别列出关于m和n的一元一次不等式，求出m和n的值，代入m+n即可得到答案．【详解】解：根据题意得：x1+x2＝﹣m＝2+4，解得：m＝﹣6，x1•x2＝n＝2×4，解得：n＝8，m+n＝﹣6+8＝2，故选D．【点睛】本题考查了根与系数的关系，正确掌握根与系数的关系是解决问题的关键．4．某种商品每件的标价是270元，按标价的八折销售时，仍可获利20%，则这种商品每件的进价为（）A ．180元B ．200元C ．225元D ．259.2元【答案】A 【解析】设这种商品每件进价为x 元，根据题中的等量关系列方程求解.【详解】设这种商品每件进价为x 元，则根据题意可列方程270×0.8－x ＝0.2x ，解得x ＝180.故选A. 【点睛】本题主要考查一元一次方程的应用，解题的关键是确定未知数，根据题中的等量关系列出正确的方程. 5．已知圆锥的底面半径为2cm ，母线长为5cm ，则圆锥的侧面积是（ ）A ．20cm2B ．20πcm2C ．10πcm2D ．5πcm2【答案】C【解析】圆锥的侧面积=底面周长×母线长÷2，把相应数值代入,圆锥的侧面积=2π×2×5÷2=10π． 故答案为C 6．等式33=11x x x x --++成立的x 的取值范围在数轴上可表示为（ ） A ．B ．C ．D ． 【答案】B 【解析】根据二次根式有意义的条件即可求出x 的范围．【详解】由题意可知：3010x x -≥⎧⎨+>⎩, 解得：3x ,故选：B ．【点睛】 考查二次根式的意义，解题的关键是熟练运用二次根式有意义的条件.7．若关于x 的方程()2m 110x mx -+-= 是一元二次方程，则m 的取值范围是（ ） A ．m 1≠.B ．m 1=.C ．m 1≥D ． m 0≠.【答案】A【解析】根据一元二次方程的定义可得m ﹣1≠0，再解即可．【详解】由题意得：m ﹣1≠0，解得：m≠1，故选A ．【点睛】。

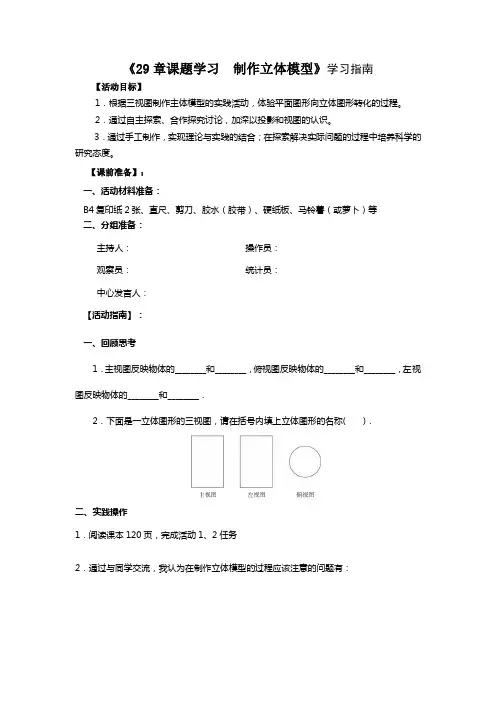

《29章课题学习制作立体模型》学习指南【活动目标】1．根据三视图制作主体模型的实践活动，体验平面图形向立体图形转化的过程。

2．通过自主探索、合作探究讨论，加深以投影和视图的认识。

3．通过手工制作，实现理论与实践的结合；在探索解决实际问题的过程中培养科学的研究态度。

【课前准备】：一、活动材料准备：B4复印纸2张、直尺、剪刀、胶水（胶带）、硬纸板、马铃薯（或萝卜）等二、分组准备：主持人：操作员：观察员：统计员：中心发言人：【活动指南】：一、回顾思考1．主视图反映物体的________和________，俯视图反映物体的________和________，左视图反映物体的________和________．2．下面是一立体图形的三视图，请在括号内填上立体图形的名称( )．二、实践操作1．阅读课本120页，完成活动1、2任务2．通过与同学交流，我认为在制作立体模型的过程应该注意的问题有：三、运用提高1．球的三视图与其摆放位置有关吗？为什么？2．根据右面的三视图，你能说出它表示的物体的形状吗？3．下面的每组平面图形，都是由四个等边三角形组成的.（1）猜想其中哪些可以围成多面体.把上面的图形描在纸上，剪下来，叠一叠，验证你的答案；（2）画出由上面图形能叠成的多面体的三视图，并指出三视图中是怎样体现“长对正，高平齐，宽相等”的；（3）如果上图中小三角形的边长为1，那么对应的多面体的体积和表面积各是多少？四、总结反思（1）通过本节课学习我明白了以下几点：（2）我还想和大家分享以下问题：五、课后演练必做题：1．如图是由几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是（）A.3B.4C.5D. 62．有一实物如图所示，那么它的主视图是（）3．找出图中各物体对应的左视图（不考虑大小），在左视图下面的括号中填上相应的号码.4．找出图29-3-7中各物体对应的俯视图（不考虑大小），在俯视图下面的括号中填上相应得号码.5．如图是一立体图形的三视图，用橡皮泥或其他物品作出它的模拟图后，画出它的展开图．选做题：了解有关生产实际，结合具体例子，写一篇短文介绍三视图、展开图的应用。

29．3课题学习制作立体模型1．能根据简单物体的三视图制作原实物图形；(重点)2．能根据实物图制作展开图，根据展开图确定实物图．(难点)一、情境导入下面的每一组平面图形都是由四个等边三角形组成的．(1)指出其中哪些可折叠成多面体．把上面的图形描在纸上，剪下来，叠一叠，验证你的答案；(2)画出由上面图形能折叠成的多面体的三视图，并指出三视图中是怎样体现“长对正，高平齐，宽相等”的；(3)如果上图中小三角形的边长为1，那么对应的多面体的体积和表面积各是多少？二、合作探究探究点一：根据三视图判断立体模型【类型一】由三视图得到立体图形如图，是一个实物在某种状态下的三视图，与它对应的实物图应是()解析：从俯视图可以看出直观图的下面部分为圆台，从左视图和主视图可以看出是一个站立的圆台．只有A满足这两点，故选A.方法总结：本题考查三视图的识别和判断，熟记一些简单的几何体的三视图是解答本题的关键．变式训练：见《学练优》本课时练习“课堂达标训练”第1题【类型二】根据三视图判断实物的组成情况学校小卖部货架上摆放着某品牌方便面，它们的三视图如图，则货架上的方便面至少有()A．7盒B．8盒C．9盒D．10盒解析：观察图形得第一层有4盒，第二层最少有2盒，第三层最少有1盒，所以至少共有7盒．故选A.方法总结：考查对三视图的掌握程度和灵活运用的能力，同时也考查空间想象能力．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型三】综合性问题如图是一个几何体从三个方向看所得到的形状图．(1)写出这个几何体的名称；(2)画出它的一种表面展开图；(3)若从正面看的高为3cm，从上面看三角形的边长都为2cm，求这个几何体的侧面积．解析：(1)只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；(2)此几何体的表面展开图由三个长方形和两个三角形组成；(3)侧面积由3个长方形组成，它的长和宽分别为3cm和2cm，计算出一个长方形的面积，乘以3即可．解：(1)正三棱柱；(2)如图所示：(3)3×3×2＝18(cm2)．答：这个几何体的侧面积为18cm2.方法总结：本题主要考查由三视图确定几何体和求几何体的侧面积等相关知识，关键是知道棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．变式训练：见《学练优》本课时练习“课堂达标训练”第8题探究点二：平面图的展开与折叠【类型一】根据展开图判断原实物体如图所示为立体图形的展开图，请写出对应的几何体的名称．解析：在本题的解答过程中，可以动手进行折纸，也可以根据常见立体图形的平面展开图的特征做出判断．解：几何体分别为五棱柱、圆柱与圆锥．方法总结：熟练掌握常见立体图形的平面展开图的特征，是解决此类问题的关键．变式训练：见《学练优》本课时练习“课后巩固提升”第4题【类型二】判断几何体的展开图如图所示的四幅平面图中，是三棱柱的表面展开图的有________(只填序号)．解析：三棱柱的两底展开是三角形，侧面展开是三个矩形，根据题设可知①②③符合题意，故答案为①②③.方法总结：本题考查了几何体的展开图，注意两底面是对面，展开是两个全等的三角形，侧面展开是三个矩形．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型三】展开与折叠的综合性问题如图是一个正方体的表面展开图，标注了A字母的是正方体的正面，如果正方体的左面与右面标注的数相等．(1)求x的值；(2)求正方体的上面和底面的数字之和．解析：(1)正方体的表面展开图，由相对面之间一定相隔一个正方形可确定出相对面，然后列出方程求解即可；(2)确定出上面和底面上的两个数字为3和1，然后相加即可．解：根据正方体的表面展开图中相对面之间一定相隔一个正方形，可得“A”与“－2”是相对面，“3”与“1”是相对面，“x”与“3x－2”是相对面．(1)∵正方体的左面与右面标注的数字相等，∴x＝3x－2，解得x＝1；(2)∵标注了A字母的是正方体的正面，左面与右面标注的数字相等，∴上面和底面上的两个数字为3和1，∴上面和底面上的数字之和为3＋1＝4.方法总结：本题主要考查了正方体相对两个面上的数字，注意正方体是空间图形，从相对面入手分析、解答问题．变式训练：见《学练优》本课时练习“课后巩固提升”第2题三、板书设计一、学习目的；二、工具准备；三、具体活动；四、课题拓广．解这方面的例子，可以丰富实践知识，进一步认识三视图和平面展开图.。

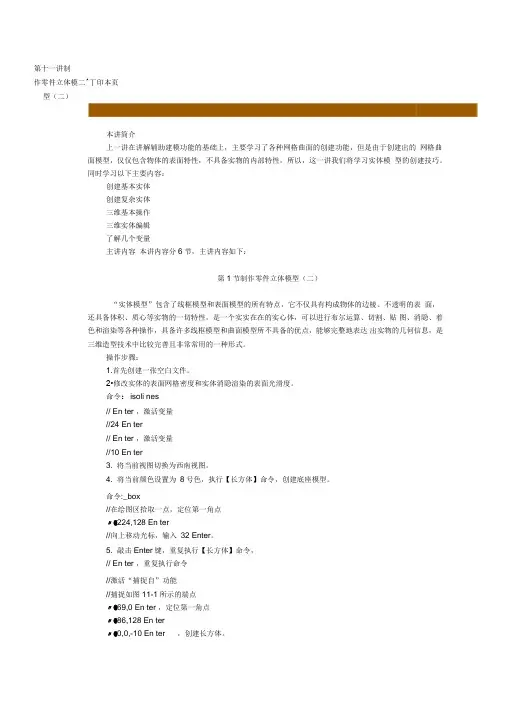

第十一讲制作零件立体模二^丁印本页型（二）本讲简介上一讲在讲解辅助建模功能的基础上，主要学习了各种网格曲面的创建功能，但是由于创建出的网格曲面模型，仅仅包含物体的表面特性，不具备实物的内部特性，所以，这一讲我们将学习实体模型的创建技巧。

同时学习以下主要内容：创建基本实体创建复杂实体三维基本操作三维实体编辑了解几个变量主讲内容本讲内容分6节，主讲内容如下：第1节制作零件立体模型（二）“实体模型”包含了线框模型和表面模型的所有特点，它不仅具有构成物体的边棱、不透明的表面，还具备体积、质心等实物的一切特性，是一个实实在在的实心体，可以进行布尔运算、切割、贴图、消隐、着色和渲染等各种操作，具备许多线框模型和曲面模型所不具备的优点，能够完整地表达出实物的几何信息，是三维造型技术中比较完善且非常常用的一种形式。

操作步骤：1.首先创建一张空白文件。

2•修改实体的表面网格密度和实体消隐渲染的表面光滑度。

命令：isoli nes// En ter ，激活变量//24 En ter// En ter ，激活变量//10 En ter3. 将当前视图切换为西南视图。

4. 将当前颜色设置为8号色，执行【长方体】命令，创建底座模型。

命令:_box//在绘图区拾取一点，定位第一角点〃@224,128 En ter//向上移动光标，输入32 Enter。

5. 敲击Enter键，重复执行【长方体】命令，// En ter ，重复执行命令//激活“捕捉自”功能//捕捉如图11-1所示的端点〃@69,0 En ter ，定位第一角点〃@86,128 En ter〃@0,0,-10 En ter ，创建长方体。

图11-2捕捉端点8. 执行【差集】命令，对各实体模型进行差集运算。

命令:.subtract//选择如图11-3所示的长方体// En ter ，结束对象的选择//选择如图11-4所示的方体和柱体// En ter ，结束对象的选择// Enter ，结束差集运算。

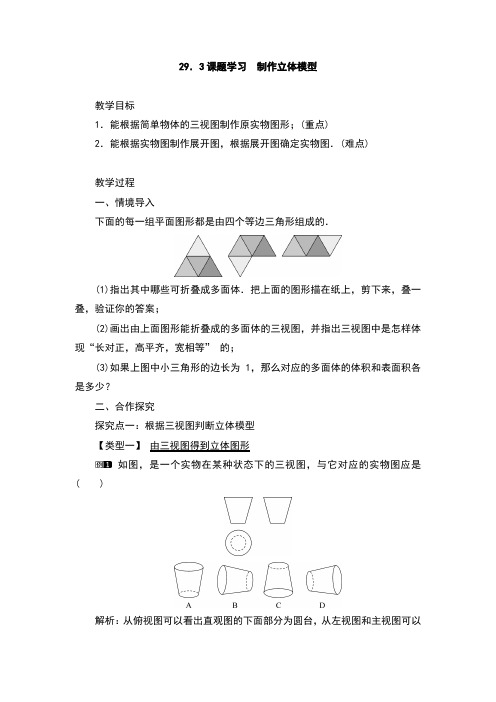

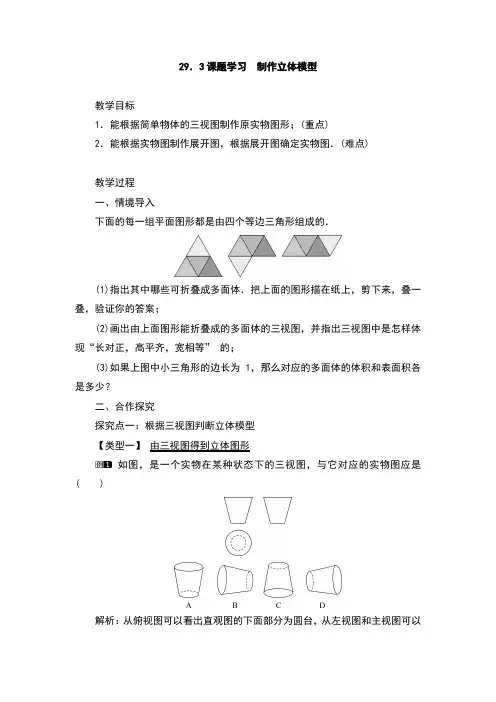

29．3课题学习制作立体模型教学目标1．能根据简单物体的三视图制作原实物图形；(重点)2．能根据实物图制作展开图，根据展开图确定实物图．(难点)教学过程一、情境导入下面的每一组平面图形都是由四个等边三角形组成的．(1)指出其中哪些可折叠成多面体．把上面的图形描在纸上，剪下来，叠一叠，验证你的答案；(2)画出由上面图形能折叠成的多面体的三视图，并指出三视图中是怎样体现“长对正，高平齐，宽相等”的；(3)如果上图中小三角形的边长为1，那么对应的多面体的体积和表面积各是多少？二、合作探究探究点一：根据三视图判断立体模型【类型一】由三视图得到立体图形如图，是一个实物在某种状态下的三视图，与它对应的实物图应是( )解析：从俯视图可以看出直观图的下面部分为圆台，从左视图和主视图可以看出是一个站立的圆台．只有A满足这两点，故选A.方法总结：本题考查三视图的识别和判断，熟记一些简单的几何体的三视图是解答本题的关键．变式训练：见《学练优》本课时练习“课堂达标训练”第1题【类型二】根据三视图判断实物的组成情况学校小卖部货架上摆放着某品牌方便面，它们的三视图如图，则货架上的方便面至少有( )A．7盒 B．8盒 C．9盒 D．10盒解析：观察图形得第一层有4盒，第二层最少有2盒，第三层最少有1盒，所以至少共有7盒．故选A.方法总结：考查对三视图的掌握程度和灵活运用的能力，同时也考查空间想象能力．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型三】综合性问题如图是一个几何体从三个方向看所得到的形状图．(1)写出这个几何体的名称；(2)画出它的一种表面展开图；(3)若从正面看的高为3cm，从上面看三角形的边长都为2cm，求这个几何体的侧面积．解析：(1)只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；(2)此几何体的表面展开图由三个长方形和两个三角形组成；(3)侧面积由3个长方形组成，它的长和宽分别为3cm和2cm，计算出一个长方形的面积，乘以3即可．解：(1)正三棱柱；(2)如图所示：(3)3×3×2＝18(cm2)．答：这个几何体的侧面积为18cm2.方法总结：本题主要考查由三视图确定几何体和求几何体的侧面积等相关知识，关键是知道棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．变式训练：见《学练优》本课时练习“课堂达标训练”第8题探究点二：平面图的展开与折叠【类型一】根据展开图判断原实物体如图所示为立体图形的展开图，请写出对应的几何体的名称．解析：在本题的解答过程中，可以动手进行折纸，也可以根据常见立体图形的平面展开图的特征做出判断．解：几何体分别为五棱柱、圆柱与圆锥．方法总结：熟练掌握常见立体图形的平面展开图的特征，是解决此类问题的关键．变式训练：见《学练优》本课时练习“课后巩固提升”第4题【类型二】判断几何体的展开图如图所示的四幅平面图中，是三棱柱的表面展开图的有 ________(只填序号)．解析：三棱柱的两底展开是三角形，侧面展开是三个矩形，根据题设可知①②③符合题意，故答案为①②③.方法总结：本题考查了几何体的展开图，注意两底面是对面，展开是两个全等的三角形，侧面展开是三个矩形．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型三】展开与折叠的综合性问题如图是一个正方体的表面展开图，标注了A字母的是正方体的正面，如果正方体的左面与右面标注的数相等．(1)求x的值；(2)求正方体的上面和底面的数字之和．解析：(1)正方体的表面展开图，由相对面之间一定相隔一个正方形可确定出相对面，然后列出方程求解即可；(2)确定出上面和底面上的两个数字为3和1，然后相加即可．解：根据正方体的表面展开图中相对面之间一定相隔一个正方形，可得“A”与“－2”是相对面，“3”与“1”是相对面，“x”与“3x－2”是相对面．(1)∵正方体的左面与右面标注的数字相等，∴x＝3x－2，解得x＝1；(2)∵标注了A字母的是正方体的正面，左面与右面标注的数字相等，∴上面和底面上的两个数字为3和1，∴上面和底面上的数字之和为3＋1＝4.方法总结：本题主要考查了正方体相对两个面上的数字，注意正方体是空间图形，从相对面入手分析、解答问题．变式训练：见《学练优》本课时练习“课后巩固提升”第2题三、板书设计一、学习目的；二、工具准备；三、具体活动；四、课题拓广．教学反思三视图和平面展开图是以不同方式描绘立体图形的，它们在生产实际中有直接应用．了解这方面的例子，可以丰富实践知识，进一步认识三视图和平面展开图.。

29．3课题学习制作立体模型1．能根据简单物体的三视图制作原实物图形；(重点)2．能根据实物图制作展开图，根据展开图确定实物图．(难点)一、情境导入下面的每一组平面图形都是由四个等边三角形组成的．(1)指出其中哪些可折叠成多面体．把上面的图形描在纸上，剪下来，叠一叠，验证你的答案；(2)画出由上面图形能折叠成的多面体的三视图，并指出三视图中是怎样体现“长对正，高平齐，宽相等”的；(3)如果上图中小三角形的边长为1，那么对应的多面体的体积和表面积各是多少？二、合作探究探究点一：根据三视图判断立体模型【类型一】由三视图得到立体图形如图，是一个实物在某种状态下的三视图，与它对应的实物图应是()解析：从俯视图可以看出直观图的下面部分为圆台，从左视图和主视图可以看出是一个站立的圆台．只有A满足这两点，故选A.方法总结：本题考查三视图的识别和判断，熟记一些简单的几何体的三视图是解答本题的关键．变式训练：见《学练优》本课时练习“课堂达标训练”第1题【类型二】根据三视图判断实物的组成情况学校小卖部货架上摆放着某品牌方便面，它们的三视图如图，则货架上的方便面至少有()A．7盒B．8盒C．9盒D．10盒解析：观察图形得第一层有4盒，第二层最少有2盒，第三层最少有1盒，所以至少共有7盒．故选A.方法总结：考查对三视图的掌握程度和灵活运用的能力，同时也考查空间想象能力．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型三】综合性问题如图是一个几何体从三个方向看所得到的形状图．(1)写出这个几何体的名称；(2)画出它的一种表面展开图；(3)若从正面看的高为3cm，从上面看三角形的边长都为2cm，求这个几何体的侧面积．解析：(1)只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；(2)此几何体的表面展开图由三个长方形和两个三角形组成；(3)侧面积由3个长方形组成，它的长和宽分别为3cm和2cm，计算出一个长方形的面积，乘以3即可．解：(1)正三棱柱；(2)如图所示：(3)3×3×2＝18(cm2)．答：这个几何体的侧面积为18cm2.方法总结：本题主要考查由三视图确定几何体和求几何体的侧面积等相关知识，关键是知道棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．变式训练：见《学练优》本课时练习“课堂达标训练”第8题探究点二：平面图的展开与折叠【类型一】根据展开图判断原实物体如图所示为立体图形的展开图，请写出对应的几何体的名称．解析：在本题的解答过程中，可以动手进行折纸，也可以根据常见立体图形的平面展开图的特征做出判断．解：几何体分别为五棱柱、圆柱与圆锥．方法总结：熟练掌握常见立体图形的平面展开图的特征，是解决此类问题的关键．变式训练：见《学练优》本课时练习“课后巩固提升”第4题【类型二】判断几何体的展开图如图所示的四幅平面图中，是三棱柱的表面展开图的有________(只填序号)．解析：三棱柱的两底展开是三角形，侧面展开是三个矩形，根据题设可知①②③符合题意，故答案为①②③.方法总结：本题考查了几何体的展开图，注意两底面是对面，展开是两个全等的三角形，侧面展开是三个矩形．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型三】展开与折叠的综合性问题如图是一个正方体的表面展开图，标注了A字母的是正方体的正面，如果正方体的左面与右面标注的数相等．(1)求x的值；(2)求正方体的上面和底面的数字之和．解析：(1)正方体的表面展开图，由相对面之间一定相隔一个正方形可确定出相对面，然后列出方程求解即可；(2)确定出上面和底面上的两个数字为3和1，然后相加即可．解：根据正方体的表面展开图中相对面之间一定相隔一个正方形，可得“A”与“－2”是相对面，“3”与“1”是相对面，“x”与“3x－2”是相对面．(1)∵正方体的左面与右面标注的数字相等，∴x＝3x－2，解得x＝1；(2)∵标注了A字母的是正方体的正面，左面与右面标注的数字相等，∴上面和底面上的两个数字为3和1，∴上面和底面上的数字之和为3＋1＝4.方法总结：本题主要考查了正方体相对两个面上的数字，注意正方体是空间图形，从相对面入手分析、解答问题．变式训练：见《学练优》本课时练习“课后巩固提升”第2题三、板书设计一、学习目的；二、工具准备；三、具体活动；四、课题拓广．三视图和平面展开图是以不同方式描绘立体图形的，它们在生产实际中有直接应用．了解这方面的例子，可以丰富实践知识，进一步认识三视图和平面展开图.。

29.3 课题学习制作立体模型一、教学目标知识与技能通过根据三视图制作主体模型的实践活动，体验平面图形向立体图形转化的过程。

体会用三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。

过程与方法通过自主探索、合作探究讨论，使学生加深以投影和视图的认识。

情感态度与价值观通过动手实践，培养学生创新精神与创造发明的意识。

二、教学重、难点重点：让学生亲身经历发现规律，深入研究、应用所学知识的过程。

难点：学生通过手工制作，实现理论与实践的结合；在探索解决实际问题的过程中培养科学的研究态度。

三、准备材料刻度尺、剪刀、胶水、胶带、硬纸板、马铃薯（或萝卜）等。

四、教学过程【创设情境提出任务】情境1、以硬纸板为主要材料，分别做出下面的两组视图所示的立体模型。

活动形式：学生小组交流物体的形状，然后动手制作。

情境2、按照下面给出的两组视图，用马铃薯（或萝卜）做出相应的实物模型。

活动方式：小组交流三视图所表示的物体是什么形状的，然后动手制作。

【创设情境研究问题】下面的每一组平面图形都是由四个等边三角形组成的。

（1）指出其中哪些可以折叠成多面体，把上面的图纸描在纸上，剪下来，叠一叠，验证你的答案；（2）画出上面图形能折叠成多面体的三视图，并指出三视图中是怎样体现“长对正，高平齐，宽相等”的；（3）如果上图中小三角形的边长为1，那么对应的多面体的表面积各是多少？活动方式：学生动手操作。

]五、课堂小结1.物体的三视图、展开图、立体图形之间是相互联系的，三者可以互相转化。

2.物体的三视图、展开图在生产当中应用庄广泛，学习本章内容为我们以后的生产实践奠定基础。

3.从技能上说，认识平面图形与立体图形的联系，有助于根据需要实现它们之间的相互转化，即学会画三视图玫由三视图得出立体图形，从能力上说，认识平面图形与立体图形的联系对于培养空间想象能力上非常重要。

六、布置作业三视图和展开图都是与立体图形有关的平面图形，了解有关生产实际，具体例子写一篇短文，介绍三视图、展开图的应用。
