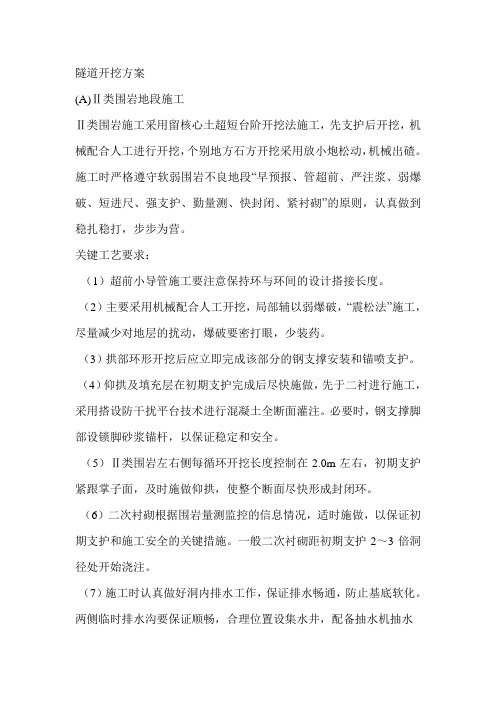

隧道开挖方法选择附图终审稿)

隧道开挖方案(A)Ⅱ类围岩地段施工Ⅱ类围岩施工采用留核心土超短台阶开挖法施工，先支护后开挖，机械配合人工进行开挖，个别地方石方开挖采用放小炮松动，机械出碴。

施工时严格遵守软弱围岩不良地段“早预报、管超前、严注浆、弱爆破、短进尺、强支护、勤量测、快封闭、紧衬砌”的原则，认真做到稳扎稳打，步步为营。

关键工艺要求：（1）超前小导管施工要注意保持环与环间的设计搭接长度。

（2）主要采用机械配合人工开挖，局部辅以弱爆破，“震松法”施工，尽量减少对地层的扰动，爆破要密打眼，少装药。

（3）拱部环形开挖后应立即完成该部分的钢支撑安装和锚喷支护。

（4）仰拱及填充层在初期支护完成后尽快施做，先于二衬进行施工，采用搭设防干扰平台技术进行混凝土全断面灌注。

必要时，钢支撑脚部设锁脚砂浆锚杆，以保证稳定和安全。

（5）Ⅱ类围岩左右侧每循环开挖长度控制在2.0m左右，初期支护紧跟掌子面，及时施做仰拱，使整个断面尽快形成封闭环。

（6）二次衬砌根据围岩量测监控的信息情况，适时施做，以保证初期支护和施工安全的关键措施。

一般二次衬砌距初期支护2～3倍洞径处开始浇注。

（7）施工时认真做好洞内排水工作，保证排水畅通，防止基底软化。

两侧临时排水沟要保证顺畅，合理位置设集水井，配备抽水机抽水1、概述：杨家川隧道全长2095m，其中羊洼沟段为地表河，隧道经过处沟宽约100m，常年流水，两侧山势陡峭，植被茂盛。

该段施工时正值雨季，地表河内水量约1.8m3/s，隧道上游3km以外地势较开阔，汇水面积大，流至距隧道1.5km处水量明显减小，可见地表水给地下补给较大。

从DK1309+615～+525段洞身经过处围岩依次为风化严重的花岗岩、片麻岩夹黑云母片岩、黑石末粉、淤泥质砂层、砂粘土层、角砾土和中粗砂层、砂粘土层、黑石末、风化片麻夹黑云母片岩。

隧底2.5m以上为明显冲洪积层，隧底以上1.0~2.5m内为碎石、砾石砂，隧底以上1.0m左右为原河床,下部岩层有明显的冲刷痕迹，微风化，表面较光，节理发育。

隧道开挖方法总结1、全断面法全断面开挖法是指将整个隧道开挖断面一次钻孔、一次爆破成型、一次初期支护到位的隧道开挖方法。

全断面开挖法施工操作比较简单，主要工序使用移动式钻孔台车或多功能台架，全断面一次钻孔，并进行装药连线，然后将钻孔台车退后至安全地点再起爆，一次爆破成型，出碴后对整个开挖轮廓进行初喷，钻孔台车或多功能台架再推移到开挖面就位，开始下一个钻爆作业循环，同时，利用支护台架全断面施作剩余初期支护工作。

由于全断面法一次开挖成形，开挖跨度较大，高度较高，隧道周边围岩出现更大范嗣的塑性化和更大的变形，隧道拱脚和墙脚处的应力集中更严重，隧道拱顶更不稳定。

对于硬岩隧道，由于其自身强度一般比较高，所以围岩自身强度并小是影响隧道稳定与安全的决定因素。

但对于软岩隧道，由于其自身强度一般偏低，往往成为影响隧道稳定与安全的控制因素。

对于按照《铁路隧道围岩分级削定标准》判定的围岩等级，在确定隧道开挖力方法时成允分考虑围岩自身强度。

硬岩隧道可通过采取超前铺杆、超前小管棚、超前预注浆等辅助施工措施进超前预加固，从而提高围岩的整体性，而对于软岩隧道，各种超前预加固措施对围岩自身强度提高幅度有限。

综合上述各种因素考虑，结合以往类似工程施工经验，对于高速铁路大断面隧道，全断面法主要适用于非浅埋I～Ⅲ级硬岩地层和IV～Vl级软柑地层。

当隧道处于非浅埋Ⅳ级硬岩地层时，在采取超前锚杆、超前小管棚、超丽预注浆等辅助施工措施加固后，也可采用全断面法施工，但应根据具体围岩情况适当缩短开挖进尺。

浅埋段、偏压段和洞口段不适宜采用全断面开挖全断面开挖法有较大的作业空间，有利于采用大型配套施工机械，提高施工速度，且工序少，便于施工组织和管理，较分部开挖法减少了爆破震动次数。

但由于开挖面较大，围岩稳定性降低，且每个循环工作量较大，每次深孔爆破引起的震动较大，因此要求进行精心的钻爆设计，并严格控制爆破作业。

2、台阶法台阶法施工就是将结构断面分成两个或几个部分，即分成上下两个断而或几个工作面分步开挖，根据地层条件和机械配备情况，台阶法又可分为正台阶法、中隔端台阶法等。

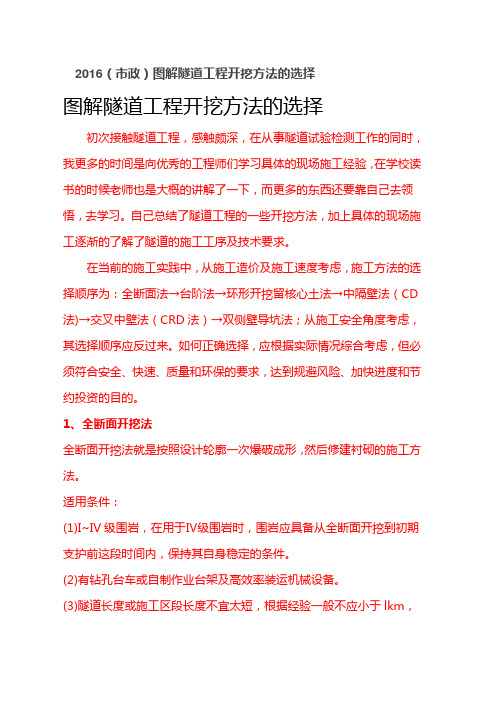

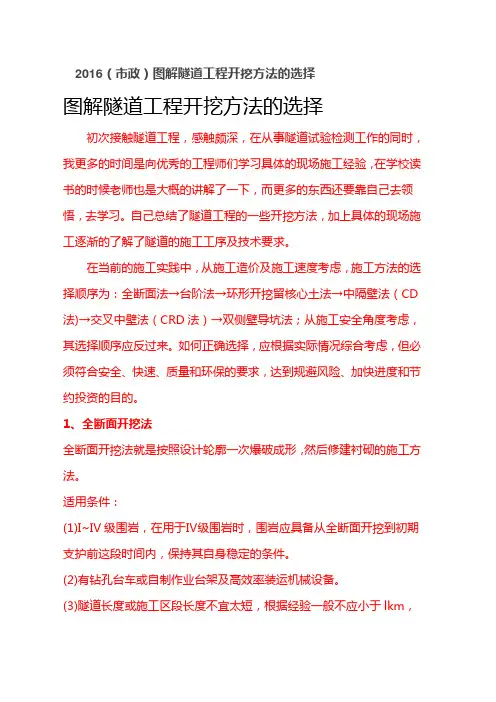

2016（市政）图解隧道工程开挖方法的选择图解隧道工程开挖方法的选择初次接触隧道工程，感触颇深，在从事隧道试验检测工作的同时，我更多的时间是向优秀的工程师们学习具体的现场施工经验，在学校读书的时候老师也是大概的讲解了一下，而更多的东西还要靠自己去领悟，去学习。

自己总结了隧道工程的一些开挖方法，加上具体的现场施工逐渐的了解了隧道的施工工序及技术要求。

在当前的施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD 法)→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。

如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。

1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：(1)I~IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

(2)有钻孔台车或自制作业台架及高效率装运机械设备。

(3)隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

隧道机械化施工，有三条主要作业线，见表全断面法施工特点(1)开挖断面与作业空间大、干扰小；(2)有条件充分使用机械，减少人力；(3)工序少，便于施工组织与管理，改善劳动条件；(4)开挖一次成形，对围岩扰动少，有利于围岩稳定。

2、台阶法施工台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。

近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。

至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：⑴初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；⑵上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。

隧道开挖方法的选择在当前的施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD法)→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。

如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。

1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：(1)I~IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

(2)有钻孔台车或自制作业台架及高效率装运机械设备。

(3)隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

隧道机械化施工，有三条主要作业线，见表作业线采用大型机械设备开挖作业线钻孔台车、装药台车、装载机配合自卸汽车（无轨运输）、装渣机配合矿车及电瓶车或内燃机车（有轨运输）锚喷作混凝土喷射机、混凝土喷射机械手、锚喷作业平台、进料业线运输设备及锚杆灌浆设备 模筑衬砌作业线 混凝土拌和作业长、混凝土输送车及输送泵、施做防水层作业平台、衬砌钢模台车全断面法施工特点(1)开挖断面与作业空间大、干扰小；(2)有条件充分使用机械，减少人力；(3)工序少，便于施工组织与管理，改善劳动条件；(4)开挖一次成形，对围岩扰动少，有利于围岩稳定。

2、台阶法施工台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。

近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。

至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：⑴初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；⑵上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。

在软弱围岩中应以前一条为主，兼顾后者，确保施工安全。

列举五种隧道开挖方式隧道开挖是指通过挖掘地下空间，形成一个贯穿山体或穿越障碍物的通道。

隧道开挖方式可以根据地质条件、隧道用途和工程要求的不同来选择。

下面列举五种常用的隧道开挖方式，并对其相关参考内容做出分析。

1. 全断面法全断面法是一种将整个隧道横截面一次性挖掘完成的开挖方式。

该方法适用于固体地层，较少遇到水问题和不稳定地质条件的隧道工程。

全断面法能够迅速开挖大规模隧道，但对于破碎、松散地层和有水地层的隧道则不太适用。

参考内容：- 《隧道工程学》（王雪山等著）：该书详细介绍了全断面法的原理、设计和施工过程，以及相关的管理和安全要求。

- 《隧道工程施工技术手册》（高耀斌等编著）：该手册对不同地质条件下的全断面法隧道施工技术进行了系统的介绍，包括适用的机械设备和施工方法。

2. 顺层爆破法顺层爆破法是通过在岩层中钻孔、装填炸药并进行爆破，逐层开挖隧道的方法。

该方法适用于岩石较坚硬且连续的地层，能够确保边坡的稳定性和减少地质灾害的发生。

但是，顺层爆破法对爆破技术和控制要求较高，对环境和安全的影响也较大。

参考内容：- 《隧道爆破工程技术手册》（陈勇等编著）：该手册详细介绍了顺层爆破法的原理、爆破参数设计和安全管理要求，同时还包括了新型爆破技术的最新研究进展。

- 《顺层爆破隧道工程技术手册》（王瑞虎等编著）：该手册从施工管理角度出发，对顺层爆破法隧道开挖的施工工艺、机械设备选择和安全预防措施等方面进行了全面介绍。

3. 涌入法涌入法是在水下或高水压地层中采用封闭式涌水隧道开挖的方法。

通过在隧道进口处预制准备工作，然后将隧道封闭或加压，在压力作用下将涌入的水排走，从而实现隧道的开挖。

这种方法适用于软土、淤泥和砂质地层等水域区域的隧道开挖。

参考内容：- 《涌水隧道工程技术手册》（彭云等编著）：该手册系统介绍了涌水隧道的施工工艺、涌水控制、施工设备选择等方面的内容，并结合实际工程案例进行了分析和讨论。

- 《大断面涌入法隧道施工研究与应用》（冯明等著）：该书探讨了大断面涌入法隧道开挖中的关键技术问题，如衬砼浇筑、涌水控制和安全施工等方面的内容，并介绍了一些实际工程的施工案例。

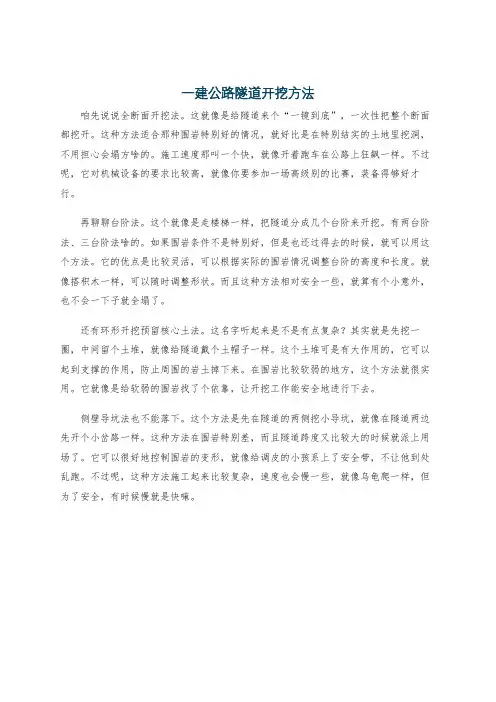

一建公路隧道开挖方法
咱先说说全断面开挖法。

这就像是给隧道来个“一镜到底”，一次性把整个断面都挖开。

这种方法适合那种围岩特别好的情况，就好比是在特别结实的土地里挖洞，不用担心会塌方啥的。

施工速度那叫一个快，就像开着跑车在公路上狂飙一样。

不过呢，它对机械设备的要求比较高，就像你要参加一场高级别的比赛，装备得够好才行。

再聊聊台阶法。

这个就像是走楼梯一样，把隧道分成几个台阶来开挖。

有两台阶法、三台阶法啥的。

如果围岩条件不是特别好，但是也还过得去的时候，就可以用这个方法。

它的优点是比较灵活，可以根据实际的围岩情况调整台阶的高度和长度。

就像搭积木一样，可以随时调整形状。

而且这种方法相对安全一些，就算有个小意外，也不会一下子就全塌了。

还有环形开挖预留核心土法。

这名字听起来是不是有点复杂？其实就是先挖一圈，中间留个土堆，就像给隧道戴个土帽子一样。

这个土堆可是有大作用的，它可以起到支撑的作用，防止周围的岩土掉下来。

在围岩比较软弱的地方，这个方法就很实用。

它就像是给软弱的围岩找了个依靠，让开挖工作能安全地进行下去。

侧壁导坑法也不能落下。

这个方法是先在隧道的两侧挖小导坑，就像在隧道两边先开个小岔路一样。

这种方法在围岩特别差，而且隧道跨度又比较大的时候就派上用场了。

它可以很好地控制围岩的变形，就像给调皮的小孩系上了安全带，不让他到处乱跑。

不过呢，这种方法施工起来比较复杂，速度也会慢一些，就像乌龟爬一样，但为了安全，有时候慢就是快嘛。

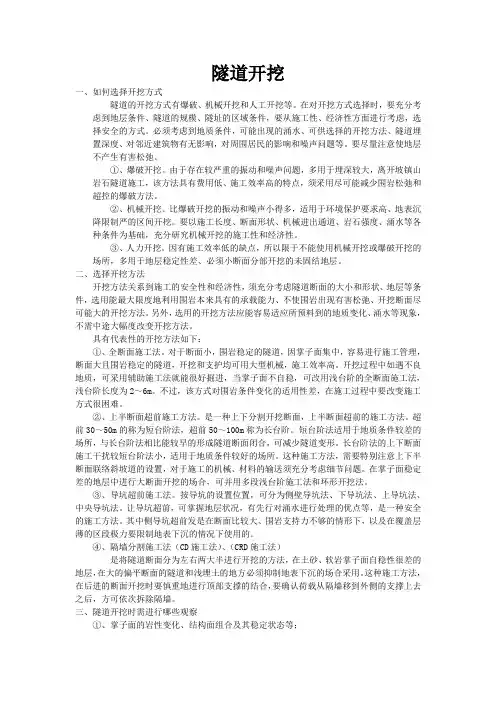

隧道开挖一、如何选择开挖方式隧道的开挖方式有爆破、机械开挖和人工开挖等。

在对开挖方式选择时，要充分考虑到地层条件、隧道的规模、隧址的区域条件，要从施工性、经济性方面进行考虑，选择安全的方式。

必须考虑到地质条件，可能出现的涌水、可供选择的开挖方法、隧道埋置深度、对邻近建筑物有无影响，对周围居民的影响和噪声问题等。

要尽量注意使地层不产生有害松弛。

①、爆破开挖。

由于存在较严重的振动和噪声问题，多用于埋深较大，离开坡镇山岩石隧道施工，该方法具有费用低、施工效率高的特点，须采用尽可能减少围岩松弛和超控的爆破方法。

②、机械开挖。

比爆破开挖的振动和噪声小得多，适用于环境保护要求高、地表沉降限制严的区间开挖。

要以施工长度、断面形状、机械进出通道、岩石强度、涌水等各种条件为基础，充分研究机械开挖的施工性和经济性。

③、人力开挖。

因有施工效率低的缺点，所以限于不能使用机械开挖或爆破开挖的场所，多用于地层稳定性差、必须小断面分部开挖的未固结地层。

二、选择开挖方法开挖方法关系到施工的安全性和经济性，须充分考虑隧道断面的大小和形状、地层等条件，选用能最大限度地利用围岩本来具有的承载能力、不使围岩出现有害松弛、开挖断面尽可能大的开挖方法。

另外，选用的开挖方法应能容易适应所预料到的地质变化、涌水等现象，不需中途大幅度改变开挖方法。

具有代表性的开挖方法如下：①、全断面施工法。

对于断面小，围岩稳定的隧道，因掌子面集中，容易进行施工管理，断面大且围岩稳定的隧道，开挖和支护均可用大型机械，施工效率高。

开挖过程中如遇不良地质，可采用辅助施工法就能很好掘进，当掌子面不自稳，可改用浅台阶的全断面施工法，浅台阶长度为2～6m。

不过，该方式对围岩条件变化的适用性差，在施工过程中要改变施工方式很困难。

②、上半断面超前施工方法。

是一种上下分割开挖断面，上半断面超前的施工方法。

超前30～50m的称为短台阶法，超前50～100m称为长台阶。

短台阶法适用于地质条件较差的场所，与长台阶法相比能较早的形成隧道断面闭合，可减少隧道变形。

隧道开挖方法详细介绍作者：趣满网2013年01月23日14:30 转载请注明来自趣满网在当前隧道施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD法）→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。

如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。

1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。

适用条件：（1）I～IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。

（2）有钻孔台车或自制作业台架及高效率装运机械设备。

（3）隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。

全断面开挖法隧道机械化施工，有三条主要作业线：开挖作业线：钻孔台车、装药台车、装载机配合自卸汽车（无轨运输）、装渣机配合矿车及电瓶车或内燃机车（有轨运输）。

锚喷作业线：混凝土喷射机、混凝土喷射机械手、锚喷作业平台、进料运输设备及锚杆灌浆设备。

模筑衬砌作业线：混凝土拌和机具、混凝土输送车及输送泵、防水层作业平台、衬砌钢模台车。

全断面法施工特点：（1）开挖断面与作业空间大、干扰小；（2）有条件充分使用机械，减少人力；（3）工序少，便于施工组织与管理，改善劳动条件；（4）开挖一次成形，对围岩扰动少，有利于围岩稳定。

2、台阶法施工台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。

近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。

台阶法施工台阶法施工至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：（1）初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；（2）上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。
