proe钣金件转换的用法1.引言1.1 概述概述钣金件转换是一种在Proe软件中使用的重要功能，它可以将钣金模型从一个形式转换成另一个形式。

在钣金件设计过程中，经常需要在不同的设计阶段之间进行模型转换，以满足不同需求。

这些需求可能是为了更好地进行分析、仿真或生产准备工作。

Proe钣金件转换的概念和技术已经在钣金件设计领域得到广泛应用。

通过使用Proe软件的钣金件转换功能，我们可以实现从二维平面到三维立体模型的转换，或者从零件设计到装配设计的转换。

这些转换可以大大提高钣金件设计的效率和精度，使设计师能够更好地完成设计任务。

在本文中，我们将重点介绍Proe钣金件转换的用法。

首先，我们将详细介绍Proe钣金件转换的定义和背景，包括其相关的基本概念和技术原理。

然后，我们将探讨Proe钣金件转换的具体用途和优势，以及在实际设计过程中的应用案例。

最后，我们将总结Proe钣金件转换的重要性，并展望其未来的发展方向。

通过本文的阅读，读者将能够全面了解Proe钣金件转换的相关知识和技术，掌握其基本用法和操作技巧。

希望本文对读者在钣金件设计领域的工作和学习有所帮助，并能为进一步深入研究和应用Proe钣金件转换提供参考。

1.2 文章结构文章结构部分的内容应该包括对整篇文章的结构和主要内容进行概述和说明。

以下是文章结构部分的一个例子：文章结构：本文主要围绕Proe钣金件转换展开讨论，旨在探究其定义、背景、用途、优势以及未来发展等方面内容。

文章分为引言、正文和结论三个部分。

引言部分将概述Proe钣金件转换的基本概念，并介绍文章的整体结构和目的。

正文部分将详细论述Proe钣金件转换的定义和背景，以及其在实际应用中的用途和优势。

在结论部分，将总结Proe钣金件转换的重要性，并展望其未来的发展方向。

在正文部分中，将首先介绍Proe钣金件转换的定义和背景，包括其起源和发展历程。

随后，将重点探讨Proe钣金件转换在实际工程中的应用场景和优势，例如可以提高生产效率和质量，降低成本和风险等。

任务一：设计项目方案分析任务二：设计开关外壳的成型零件要求：将本产品合理分型，并设计出成型零件。

设计参照如下设计流程1----加载参照模型加载参照模型，一定要使开模方向指向坐标系的Z轴方向。

步骤01 建立工作目录打开pro/E软件，接着在菜单栏中依次选择【文件】/【设置工作目录】选项，弹出【选取工作目录】对话框，然后选择指定一个自已建的目标文件夹，单击确定按钮完成工作目录的设置，并将任务立的“kgwk.prt”模型复制到工作目录中。

步骤02 新建文件在菜单栏中依次选择【文件】/【新建】选项或在【文件】工具条中单击【新建】按钮，弹出【新建】对话框。

接着选中【制造】单选按钮，在“子类型”选项区中选择“模具型腔”单选按钮，在【名称】文本框中输入“gjt”，接着选择mmns-mfg-mold（公制）模板，然后单击按钮进入模具设计界面，如图所示。

图步骤03 打开参照零件在【模具/铸件制造】工具条中单击【选取零件】按钮，弹出【打开】对话框，选取工作目录中的“kgwk.prt”文件，单击，打开【布局】对话框，然后单击“参照模型起点与定向”下方的箭头，打开【菜单管理器】，选择“动态”，打开【参照模型方向】对话框，根据图-所示进行操作。

图参照零件布局如图所示。

图步骤04 保存文件执行菜单栏中的“文件>保存”命令，保存文件。

设计流程2---应用收缩在【模具/铸件制造】工具栏中单击【按尺寸收缩】按钮，弹出【按尺寸收缩】对话框，在绘图区域中选取参照模型和坐标系PRT_CSYS_DEF，再在弹出的“按比例收缩”对话框中输入收缩比率为“0.01”，单击确定按钮完成设置。

如图-所示。

图- 设置收缩设计流程3---创建模具工件用手动方法创建模具工件。

步骤01 打开拉伸操作窗口操作方法如图所示。

图步骤02创建拉伸特征设置如图所示草绘平面。

图设置如图所示草绘参照。

图草绘如图所示矩形。

图选择拉伸方式为“向两侧拉伸”，拉伸长度为44。

proe参数化建模简介(1)本教程分两部分，第一部分主要介绍参数化建模的相关概念和方法，包括参数的概念、参数的设置、关系的概念、关系的类型、如何添加关系以及如何使用关系创建简单的参数化零件（以齿轮为例）。

第二部分介绍参数化建模的其他方法：如族表的应用、如何使用UDF(用户自定义特征)、如何使用Pro/Program创建参数化零件。

（后一部分要等一段时间了，呵呵）参数化设计是proe重点强调的设计理念。

参数是参数化设计的核心概念，在一个模型中，参数是通过“尺寸”的形式来体现的。

参数化设计的突出有点在于可以通过变更参数的方法来方便的修改设计意图，从而修改设计意图。

关系式是参数化设计中的另外一项重要内容，它体现了参数之间相互制约的“父子”关系。

所以，首先要了解proe中参数和关系的相关理论。

一、什么是参数？参数有两个含义：●一是提供设计对象的附加信息，是参数化设计的重要要素之一。

参数和模型一起存储，参数可以标明不同模型的属性。

例如在一个“族表”中创建参数“成本”后，对于该族表的不同实例可以设置不同的值，以示区别。

●二是配合关系的使用来创建参数化模型，通过变更参数的数值来变更模型的形状和大小。

二、如何设置参数在零件模式下，单击菜单“工具”——参数，即可打开参数对话框，使用该对话框可添加或编辑一些参数。

1.参数的组成(1)名称：参数的名称和标识，用于区分不同的参数，是引用参数的依据。

注意：用于关系的参数必须以字母开头，不区分大小写，参数名不能包含如下非法字符：！、”、@和#等。

(2)类型：指定参数的类型∙a)整数：整型数据∙b)实数：实数型数据∙c)字符型：字符型数据∙d)是否：布尔型数据。

(3)数值：为参数设置一个初始值，该值可以在随后的设计中修改(4)指定：选中该复选框可以使参数在PDM（Product Data Management，产品数据管理）系统中可见(5)访问：为参数设置访问权限。

∙a)完全：无限制的访问权，用户可以随意访问参数∙b)限制：具有限制权限的参数∙c)锁定：锁定的参数，这些参数不能随意更改，通常由关系式确定。

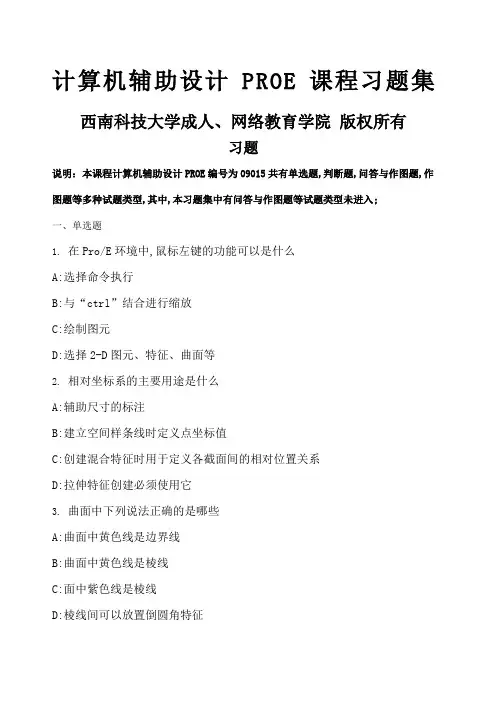

计算机辅助设计PROE课程习题集西南科技大学成人、网络教育学院版权所有习题说明：本课程计算机辅助设计PROE编号为09015共有单选题,判断题,问答与作图题,作图题等多种试题类型,其中,本习题集中有问答与作图题等试题类型未进入;一、单选题1.在Pro/E环境中,鼠标左键的功能可以是什么A:选择命令执行B:与“ctrl”结合进行缩放C:绘制图元D:选择2-D图元、特征、曲面等2.相对坐标系的主要用途是什么A:辅助尺寸的标注B:建立空间样条线时定义点坐标值C:创建混合特征时用于定义各截面间的相对位置关系D:拉伸特征创建必须使用它3.曲面中下列说法正确的是哪些A:曲面中黄色线是边界线B:曲面中黄色线是棱线C:面中紫色线是棱线D:棱线间可以放置倒圆角特征4.鼠标中键的功能可以是哪些A:完成确认选择B:放弃或结束图元的绘制C:与Ctrl结合旋转模型D:打开相关快捷菜单5.以下方式可以独立建立基准平面的是哪些A:穿过圆柱B:平行平面C:偏距平面D:混合截面6.创建基准平面的方法包括穿过、法向、平行、偏距等,一般都需搭配使用才可将其完全定义,但采用下列哪个方式可单独建立新的基准平面A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行7.在模具设计时对参考模型所作的修改不会影响什么A:参考模型源零件B:模具元件C:模具型腔D:模具型芯8.建立分型面的常用方法有哪些A:使用曲面创建与编辑工具构建B:使用着色功能C:使用侧面影像曲线产生裙边特征D:骨架折弯9.以下选项用于对曲面进行编辑修改的有哪些A:合并B:裁剪C:造型D:延拓10.我们一般将混合特征分为哪三种类型A:平行混合B:旋转混合C:一般混合D:拉伸混合11.在Pro/E中,选取插入菜单,然后选取其中的选项即可在设计中根据需要加入各种基准特征;A. 模型基准B. 修饰C. 造型D. 以上都不正确12.创建工程图中增加投影视图是指什么A:用户自定义投影视角的视图B:垂直某个面或轴投影的视图C:由父视图产生符合正投影关系的视图D:产生与其它视图无从属关系的独立视图13.视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个A:投影视图B:辅助视图C:一般视图D:局部详尽视图14.填充特征只是通过其边界定义的一种平面曲面特征,用于曲面;A. 复制B.剪切C. 镜像D.加厚15.在标注圆圆弧和圆圆弧之间的相对距离的尺寸时,选取被标注的几何图元制后会弹出尺寸定向对话框,可能有情况;A. 竖直B. 水平C. 竖直和水平D. 以上都不正确16.创建混合特征时,绘制的不同截面必须注意什么,但最后一个截面可以是一个点A:有相同长度的边B:有相同数目的边图元C:起始点有对应关系D:有相同属性的图元17.以下述说正确的有哪些A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时,可对偏距输入负值C:爆炸图只能由系统自动定义,不可以人工定义D:可以在装配环境下创建零部件18.倒角特征可以分为哪两种类型A:拐角倒角B:倒圆角C:边倒角D:直倒角19.使用定向约束条件时,正确的是哪些A:两平面相互平行B:其法线向量指向特定的方向C:两平面法线方向指向相异方向D:两平面法线方向指向相同方向20.以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理21.以下实体特征可以采用何种方式一次性创建A:旋转B:扫描C:薄板拉伸D:壳22.以下述说错误的是哪些A:建立扫描特征时,其轨迹线必须连续并相切B:使用扫描来绘制伸出项时,若轨迹开放,则截面一定要封闭C:使用扫描来绘制伸出项时,若绘制封闭轨迹与封闭截面,在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时,必须依次定义多个不同的截面23.装配组件时使用对齐约束可以是什么A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线24.为了成功建立分模曲面,必须满足什么A:分模曲面必须与工件或模具体积块完全相交以期能形成分割B:分模曲面不能自我相交C:分模曲面必须连续并相切D:以上都不正确25.关于装配中下列叙述错误的是哪些A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状26.以下述说错误的是哪些A:建立扫描特征时,其轨迹线必须连续并相切B:使用扫描来绘制伸出项时,若轨迹开放,则截面一定要封闭C:使用扫描来绘制伸出项时,若绘制封闭轨迹与封闭截面,在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时,必须依次定义多个不同的截面27.创建混合特征时,绘制的不同截面必须注意什么,但最后一个截面可以是一个点A:有相同长度的边B:有相同数目的边图元C:起始点有对应关系D:有相同属性的图元28.创建3-D特征的截面时,常使用以下哪些技巧A:对齐B:使用边界C:偏置边界D:放置截面29.草绘目的管理器的作用是什么A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件30.装配时对某两个面使用对齐约束或匹配约束的区别是什么A:对齐使两个面指向一致,匹配使两个面指向相反B:匹配可设置偏矩,而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的31.利用边界成型Boundaries建构曲面时会怎样A:相邻的边界线不可为相切曲线B:相邻的边界线不可平行C:相邻的边界线不可相交D:相邻的边界线不可共面32.在圆锥曲线的端点处进行角度标注的正确方法是哪个A:必须按顺序点选曲线、参照、端点后再放置B:按任意顺序点选曲线、参照、端点后再放置C:双击曲线,再点击参照,在端点附近放置D:点击曲线,再双击参照,在端点附近放置33.标注直线OB长度必需的方法是什么A:点选OB两点,在任意位置放置B:点选OB两点,在以OB为对角点的矩形区域放置C:点选OB直线,在任意位置放置D:B和C都可以34.要想从内存中清除当前文件,可以选择“文件”中哪个命令A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示35.若要变更原有特征的属性和参照,应使用哪个操作A:修改B:重新排序C:重定义D:设置注释36.创建3-D特征的截面时,常使用以下哪些技巧A:对齐B:使用边界C:偏置边界D:放置截面37.创建混合特征时,绘制的不同截面必须注意什么,但最后一个截面可以是一个点A:有相同长度的边B:有相同数目的边图元C:起始点有对应关系D:有相同属性的图元38.倒角特征可以分为哪两种类型A:拐角倒角B:倒圆角C:边倒角D:直倒角39.使用定向约束条件时,正确的是哪些A:两平面相互平行B:其法线向量指向特定的方向C:两平面法线方向指向相异方向D:两平面法线方向指向相同方向40.以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理41.要想从内存中删除当前文件,可以选择文件︱命令;A. 拭除︱不显示B. 拭除︱当前C. 删除︱当前D. 删除︱不显示42.以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚A:选定轨迹B:增加参照C:替换D:指定厚度43.参照面与绘图面的关系是什么A:∥B:⊥C:相交D:无关44. Pro/E是CAD/CAM/CAE集成软件,CAD/CAM/CAE的意思是什么A:计算机辅助设计/计算机辅助制造/计算机辅助分析B:计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C:计算机集成制造系统/计算机辅助制造/计算机辅助分析D:制造系统/企业资源计划/计算机管理45.以下何种条件不属于草绘目的管理器的意向假设A:竖直B:等半径C:与某边成450 D:900圆弧46.创建扫描特征时,若扫描轨迹与已有实体表面接触,要使扫描特征与原有实体接合混成一体,应选择以下哪个选项A:自由端点B:合并终点C:开放轨迹D:封闭轨迹47.数值或数学式输入后,有3种方式告知系统已完成输入,其中不正确的是 ;A. 按Enter 键B.单击绿色打勾按钮C. 按鼠标中键D.按鼠标右键48.若要改变特征增加或切削方向时要怎样做A:使用修改直接将深度尺寸改为一个负值B:使用重定义来改变特征生长方向C:使用设置命令重新设定方向D:使用编辑参照命令49.绘制偏距型横截面时会怎样A:所编制剖截面的范围必须是一个开放截面B:所编制剖截面的范围必须是一个封闭截面C:所编制剖截面的各部分必须平行D:以上答案都不正确50.创建工程图中增加投影视图是指什么A:用户自定义投影视角的视图B:垂直某个面或轴投影的视图C:由父视图产生符合正投影关系的视图D:产生与其它视图无从属关系的独立视图二、判断题51.使用扫描来绘制伸出项时,若绘制封闭轨迹与封闭截面,在“属性”菜单中必须选择“添加内部因素”52.完成装配体创建后可任意更改零件文件的文件名53.在Pro/E环境中,鼠标左键的功能可以是选择命令执行;54.样条线一旦创建就不能修改;55.扫描混合特征必须定义两个或两个以上的截面剖面;56.使用匹配或对齐约束时,可对偏距输入负值57.爆炸图只能由系统自动定义,不可以人工定义;58.草图曲线可以和曲线之间互相转换59.建立扫描特征时,其轨迹线必须连续并相切;60.使用扫描来绘制伸出项时,若轨迹开放,则截面一定要封闭61.可以在装配环境下创建零部件;62.若要删除所有由阵列所建立的特征,并保留原始特征,应使用“删除”命令;63.使用对齐约束装配元件与组件时,可选择不相同的几何条件,如轴对平面,点对轴;64.在Pro/E环境中,鼠标左键的功能可以是选择命令执行;65.相对坐标系的主要用途是拉伸特征创建必须使用它;66.PRO/E模具设计的基本思想是：首先充分运用曲面等工具在模型上分割出需要的模具体积块来生成模具元件成型零件,再利用特征工具创建或装配模具基础元件模座零件;67.装配组件时利用连接面板可指定适当的连接方式,如刚性、销钉等,其作用是限定零件的自由度和相对运动关系,以便进行机构运动分析;68.设置工作目录可以指定文件保存与读取的直接目录路径;69.因一个绘图面铺置在屏幕面上有多种放置情况,所以选择好绘图面后还须选择一个与绘图面垂直的平面作为参照面以限制方位;70.创建工程图中增加投影视图是指用户自定义投影视角的视图三、作图题71.依据下面的轴侧图,建立零件模型;共40分72.依据下面的轴侧图,建立零件模型;共40分73. 依据下面的模型建立零件模型,尺寸自定,并作出三视图;40分74.依据下面的轴侧图,建立零件模型;共40分75.依据下面的轴侧图,建立零件模型;共40分四、问答与作图题略……答案一、单选题1. ABCD2. ABC3. ACD4. ABC5. CD6. B7. A8. ABC9. ABD10. ABC11. A12. C13. C14. D15. C16. BC17. BD18. AC19. AB20. BC21. ABC22. ABD23. BCD24. AB25. ACD26. ABD27. BC28. ABCD29. C30. A31. A32. B33. C34. B35. C36. ABCD37. BC38. AC39. AB40. BC41. B42. B43. B44. A45. C46. B47. D48. B49. A50. C二、判断题51.√52.×53.√54.×55.√56.√57.×58.√59.×60.×61.√62.×63.×64.√65.×66.√67.√68.√69.√70.×三、作图题71.依据下面的轴侧图,建立零件模型;共40分主要使用的方法和步骤:1整体造型——10分2底部倒角造型及孔定位——15分3叠加实体的造型及定位——15分72.依据下面的轴侧图,建立零件模型;共40分主要使用的方法和步骤:1整体造型——10分2中部圆孔造型及定位——15分3边倒圆角等细节特征——15分73.依据下面的模型建立零件模型,尺寸自定,并作出三视图;40分主要使用的方法和步骤:1底板实体造型、筋板造型——10分2中部阶梯圆柱造型——10分3前侧凸台造型——14分74.依据下面的轴侧图,建立零件模型;共40分主要使用的方法和步骤:1底板实体造型——10分2上部圆柱造型及筋板造型与定位——15分3沉孔的造型及整体定位准确——15分75.依据下面的轴侧图,建立零件模型;共40分主要使用的方法和步骤:1底板实体造型——10分2上部造型及倒圆角造型——15分3孔的造型及整体定位准确——15分四、问答与作图题略……。

PROE(Creo)/PROGRAM 程序设计与关系结合来替换装配中的部件 本课题主要解决问题：如何用参数驱动实现装配体中的零件替换，获得变化后的正确结果模型。

解决方法：1.参数中添加相应参数：包括驱动参数（a ，b ，c ）和结果参数（tag1）2.在关系中添加运算过程(如下所得tag1被赋值"big001"或者"big002")3. 在模型中装配big001所在的类属文件（或者装配类属文件中的任意一个族表实例文件均可），打开PROE(Creo)/PROGRAM 模型意图--程序设计--编辑设计，修改代码：找到big001所在的代码：将big001 修改成（tag1）如下保存关闭即可。

这时候被装配的实例由关系中的tag1的运算结果值来控制。

主要零件big001，big002必须为一个模型中的族表里面的两个实例。

（FANS 整理）PROE/PROGRAM程序设计全解析前言：本文对PROE/PROGRAM的所有语句及语法进行了详细的解说，并配备实例讲解。

关键字：Program、Input……End Input、Relations……End Relations、Add……End Add、Execute……End Execute、If……End If、Massprop……End Massprop、Lookup_inst、Suppressed、Modify、Choose、Interact。

PROE/PROGRAM其实是一门很简单的程序设计语言。

这门语言的基本词语总共就只有11个：Input……End Input、Relations……End Relations、Add……End Add、Execute……End Execute、If……End If、Massprop……End Massprop、Lookup_inst、Suppressed、Modify、Choose、Interact。

PROE---config.pro---常用参数+设置方法用PROE，就一定要灵活使用“config.pro”文件来设置属于自己的系统参数，界面，为后续的设计工作添油加速。

config.pro文件可以存放在以下两个地方：(1) Pro/E 安装目录下的text 目录；(2) Pro/E 的工作目录；以鼠标右键点选Pro/E 的快捷方式图标，－→“属性”－→“快捷方式”栏的“起始位置”即为工作目录。

当使用者进入Pro/E系统时，系统会先去读取text 目录下的config.pro 档案，然后再去读取Pro/E 工作目录下的config.pro 档案：这些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主（亦即以工作目录下的config.pro 档案为主）。

因此系统管理者可以先将大环境需要所规画出来的config.pro 放于Pro/E 安装目录下的text 目录底下，而使用者再将自己规画的config.pro 放于Pro/E 的内定工作目录下。

另外于text 目录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使用者使用此项设定数据，后来读取的config.pro 若有重复之参数也无法改写。

启动 Pro/E 时，系统会自动加载环境设定档config.pro,若我们设定config.pro时用到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。

以下为常用的 config.pro 参数：◆清除旧版文件命令：purge 在系统窗口下输入◆如何设置图纸视角【第一，第三视角】设置方法：在工程图模式下，执行‘文件’---‘属性’----‘绘图选项’，在下列选项中选择projection_type，修改默认的‘third_angle’为‘first_angle’，然后确定。

一：在绘图选项中设置好之后，按保存，取文件名为draw.dtl，将其保存在WF安装目录下的text子目录下；二：配置config.pro,设置参数drawing_setup_file为第一步中保存的文件，注意要用全路径，然后保存config.pro。

1.Pro/E Wildfire 使用尺寸来驱动特征，即通过修改尺寸可以驱动模型，已建立的模型随尺寸的改变而改变。

2.进入Pro/E的零件模式时，窗口右侧的特征工具栏中放置了常见的特征，便于用户查找，可以依据作用的不同，分为基准、基本特征、工程特征、和编辑特征4种类型。

3.通过“创建两点直线”命令绘制的直线需要的两个要素是起始点和终止点。

4.模具设计必须有一个设计模型，也就是模具将要制造的产品原型。

5.Pro/ENGIEER中可以建立的基准特征包括了平面、轴和坐标系。

6.可以用两种方法来创建浇注系统，一种是直接利用流通菜单的各个选项，另一种是利用去除材料特征。

7.要建立一个装配或者组件，用户必须首先调入或者建立一个基础部件（零部件或子装配），或建立三个正交的基准面作为第一个特征。

,8.模具和铸造特征存在于组件级中，分为常规特征和用户定义特征。

9.塑料在模具型腔凝固形成塑件，为了将塑件取出，必须将模具型腔打开，也就是必须将模具分为两部分，即定模和动模两大部分。

10.当选择“分割”选项时，系统将在菜单管理器中显示“分割体积块”菜单，在该菜单中，列出了分割体积块材料的一些选项，有分割材料类型和分割体积块个数方式可以分割体积块。

11.零件、组件和钣金件都可以用作设计模型12、使用拔模检测可以确定模型内部的零件是否被适当拔模，以使模具或铸件能够干净彻底地（一）单选题1.Pro/E Wildfire2.0参数化建模的特点有：（C）A．基于特征B．全尺寸约束C．尺寸驱动D．单一数据库2、3D图形是由事先在（A）中绘制的2D图形通过空间中的几何变换得到的。

A草绘器B编辑器C指示器D捕捉器3、操作是模拟浇注过程，在模具组件的型腔和浇注系统中填充材料，生成该模具的原始成型件。

（B）A．拆模B．铸模C．开模D．创建分型面4、Pro/ENGIEER中绘制零件实体造型的过程被称之为（ B ）A2D造型 B 3D 造型 C 曲面造型D绘制工程图5、进行装配工作的过程是在Pro/ENGIEER的（ D ）模式下进行的。

proe 5.0 中模型颜色和外观设置教程
Pro/E5.0的颜色和外观的修改相比以前版本有所改动，把模型颜色和外观以图标的形式出现在工具栏上。

要更改模型的颜色，如果是在零件环境下，可以单独修改某个面，也可以选整个模型。

单击外观库图标，图形去会呈现一支上色笔，此时选取要修改的模型的某个表面，该面就会被所选取的颜色上色，如图: 要更改模型的颜色，如果是在零件环境下，可以单独修改某个面，也可以选整个模型。

单击外观库图标，图形去会呈现一支上色笔，此时选取要修改的模型的某个表面，该面就会被所选取的颜色上色，如图
如果想给整个模型上色，同样点击外观库图标，然后在模型树上选取顶级模型，按鼠标中键结束。

如果是在组件环境下，修改外观颜色也同样简单，点击外观库图标，在图形区直接选取零件，整个零件就会被上色，这样可以很方便地给组件中的每个零件上不同的颜色。

如图。

Pro/E野火5.0之模具设计一模具设计一注：可右键新建层，配合过滤器放内容，方便显示/ 隐藏。

调入塑件Pro/E实体：建立工作目录（正在工作的文件的储存目录）：Pro/E接口选下拉“文件”→设置工作目录→选到塑件所在目录或新建目录（右上角有“新建目录”图标）→确定。

调入文件资料：可以不建立副本档而在建立模具型腔时直接调用原文件。

●附：如何改变零件的单位显示?编辑→设置→单位→毫米牛顿秒(或英寸磅秒) →设置→转换尺寸(实物大小不会改变) →确定，关闭，完成。

曲面数据：建立工作目录：Pro/E接口选下拉“文件”→设置工作目录→选到曲面所在目录或新建目录（右上角有“新建目录”图标）→确定。

调入曲面数据：“打开”图示→类型设为iges→双击所需iges文件→输入新模型名称，确定（如无烂面会自动实体化，如有烂面需先作修补再实体化）。

注：①曲面数据通常指IGE转换数据。

②输入外部特征时，有时在目录树中只见坐标系而没有基准平面，怎么办呢？以坐标系为参照重新建立三个基准面并重命名。

③有时需要建立新的视图方向：视图管理器→定向→新建→键入视图名称，Enter→编辑→重定义→按参照定向（或动态定向、优先选项）选取两个参照定义视图方向→确定→关闭（以后即可从已命名视图列表选择该视图）。

坐标基准坐标系不合要求或没有坐标系，可以通过基准坐标系工具构建新的坐标系。

坐标系最好建立在比较好取数的位置，而且尽量位于主分型面上。

塑件分析分析后可修改。

拔模：分析→几何→拔模检测→定义→过滤器设为实体几何并点选实体模型→击活方向并配合过滤器定义拔模方向→输入最大拔模分析角度，观察模型中的颜色分布，再配合左边的连续颜色与连续角度对照表，可知拔模角分布情况→选取分析，结果会给出括起区域（指零至最大拔模角之间的角度区域，即不符合出模要求的区域。

）的百分率→点选模型中的拔模方向箭头即可分析另一侧…→关闭退出。

壁厚：分析→模型→厚度→定义→输入最大厚检测厚度→单层切面：首次直接双击选取一个平面（再次欲选其它则单击即可）→观察“结果”是否大于最大检测厚度，关闭。
