【CN209592454U】实体墙专用暗盒【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920229285.4(22)申请日 2019.02.21(73)专利权人 郑飞轮地址 325000 浙江省温州市永嘉县瓯北镇罗浮村中北路99号(72)发明人 郑飞轮　(74)专利代理机构 温州共信知识产权代理有限公司 33284代理人 徐丽昕(51)Int.Cl.H02G 3/08(2006.01)H01H 9/02(2006.01)(54)实用新型名称一种墙壁开关暗盒(57)摘要本实用新型涉及一种墙壁开关暗盒，包括有盒体，盒体包括有前侧板、与前侧板相对的后侧板、设于前侧板左右两侧的左右侧板以及用于连接前后左右侧板的底板，还包括有杠杆、螺帽件以及保护件，所述左、右侧板的中部位置分别设有供杠杆插设的通孔，所述通孔沿盒体高度方向设置，通孔上方设有安装腔，通孔由底板延伸至安装腔内，所述安装腔一侧设有开口，所述螺帽件经杠杆固定装设于安装腔内，螺帽件的部分露出开口外形成安装部，安装部上设置有螺纹通孔，保护件罩设在螺帽件的安装部上，且下部设有保护边。

本实用新型提供的墙壁开关暗盒，螺帽件可相对位移，适配性强，避免损坏；配件更换方便，使得不用整体更换减少浪费；保护件可避免安装螺钉外露。

权利要求书1页 说明书3页 附图7页CN 209282772 U 2019.08.20C N 209282772U权　利　要　求　书1/1页CN 209282772 U1.一种墙壁开关暗盒，包括有盒体，盒体包括有前侧板、与前侧板相对的后侧板、设于前侧板左右两侧的左右侧板以及用于连接前后左右侧板的底板，其特征在于，还包括有杠杆、螺帽件以及保护件，所述左、右侧板的中部位置分别设有供杠杆插设的通孔，所述通孔沿盒体高度方向设置，通孔上方设有安装腔，通孔由底板延伸至安装腔内，所述安装腔一侧设有开口，所述螺帽件经杠杆固定装设于安装腔内，螺帽件的部分露出开口外形成安装部，安装部上设置有螺纹通孔，保护件罩设在螺帽件的安装部上，且下部设有保护边。

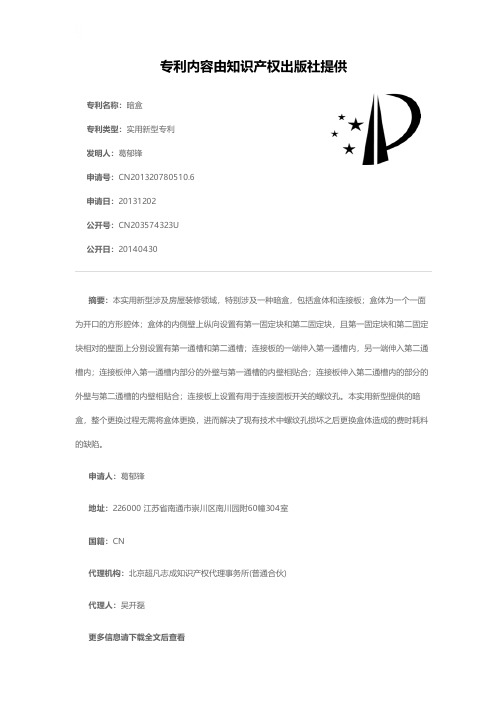

专利名称：暗盒
专利类型：实用新型专利
发明人：葛郁锋
申请号：CN201320780510.6申请日：20131202
公开号：CN203574323U
公开日：
20140430
专利内容由知识产权出版社提供
摘要：本实用新型涉及房屋装修领域，特别涉及一种暗盒，包括盒体和连接板；盒体为一个一面为开口的方形腔体；盒体的内侧壁上纵向设置有第一固定块和第二固定块，且第一固定块和第二固定块相对的壁面上分别设置有第一通槽和第二通槽；连接板的一端伸入第一通槽内，另一端伸入第二通槽内；连接板伸入第一通槽内部分的外壁与第一通槽的内壁相贴合；连接板伸入第二通槽内的部分的外壁与第二通槽的内壁相贴合；连接板上设置有用于连接面板开关的螺纹孔。

本实用新型提供的暗盒，整个更换过程无需将盒体更换，进而解决了现有技术中螺纹孔损坏之后更换盒体造成的费时耗料的缺陷。

申请人：葛郁锋
地址：226000 江苏省南通市崇川区南川园附60幢304室
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：吴开磊
更多信息请下载全文后查看。

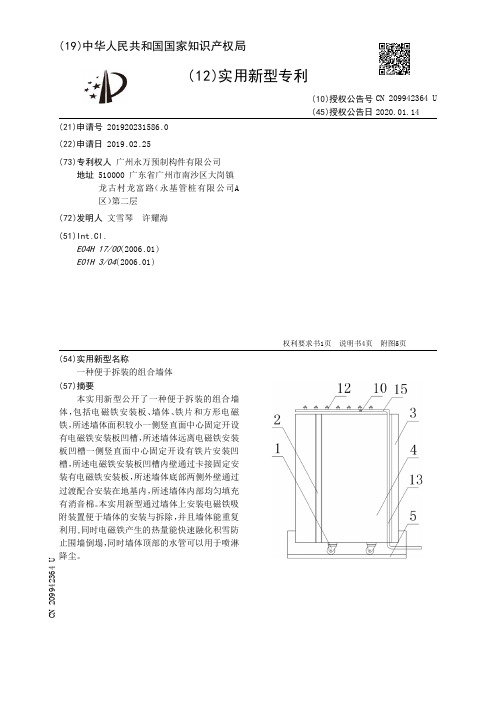

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920231586.0(22)申请日 2019.02.25(73)专利权人 广州永万预制构件有限公司地址 510000 广东省广州市南沙区大岗镇龙古村龙富路（永基管桩有限公司A区）第二层(72)发明人 文雪琴　许耀海　(51)Int.Cl.E04H 17/00(2006.01)E01H 3/04(2006.01)(54)实用新型名称一种便于拆装的组合墙体(57)摘要本实用新型公开了一种便于拆装的组合墙体，包括电磁铁安装板、墙体、铁片和方形电磁铁，所述墙体面积较小一侧竖直面中心固定开设有电磁铁安装板凹槽，所述墙体远离电磁铁安装板凹槽一侧竖直面中心固定开设有铁片安装凹槽，所述电磁铁安装板凹槽内壁通过卡接固定安装有电磁铁安装板，所述墙体底部两侧外壁通过过渡配合安装在地基内，所述墙体内部均匀填充有消音棉。

本实用新型通过墙体上安装电磁铁吸附装置便于墙体的安装与拆除，并且墙体能重复利用,同时电磁铁产生的热量能快速融化积雪防止围墙倒塌，同时墙体顶部的水管可以用于喷淋降尘。

权利要求书1页 说明书4页 附图5页CN 209942364 U 2020.01.14C N 209942364U权　利　要　求　书1/1页CN 209942364 U1.一种便于拆装的组合墙体，包括电磁铁安装板(3)、墙体(4)、铁片(7)和方形电磁铁(9)，其特征在于：所述墙体(4)面积较小一侧竖直面中心固定开设有电磁铁安装板凹槽(2)，所述墙体(4)远离电磁铁安装板凹槽(2)一侧竖直面中心固定开设有铁片安装凹槽(6)，所述电磁铁安装板凹槽(2)内壁通过卡接固定安装有电磁铁安装板(3)，所述电磁铁安装板(3)上下凹槽内壁通过螺钉固定安装有两个方形电磁铁(9)，所述墙体(4)底面靠近电磁铁安装板凹槽(2)与靠近铁片安装凹槽(6)两端分别通过螺钉固定安装有两个滚轮(1)，所述墙体(4)底部两侧外壁通过过渡配合安装在地基(5)内，所述铁片安装凹槽(6)内壁通过卡接固定安装有铁片(7)，所述墙体(4)内部均匀填充有消音棉(8)，所述墙体(4)内部靠近电磁铁安装板凹槽(2)一侧设置有电磁铁降温水管(13)，所述电磁铁降温水管(13)靠近墙体(4)顶部一端通过接口固定连接有循环管路(15)，所述循环管路(15)上设置有微型水泵(10)，所述电磁铁降温水管(13)与循环管路连接处设置有电磁阀(11)，所述循环管路(15)平行一侧设置有喷淋管路(14)，所述喷淋管路(14)与循环管路(15)连接处设置有电磁阀(11)，所述喷淋管路(14)上均匀排布有7个喷淋头(12)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020527431.4(22)申请日 2020.04.10(73)专利权人 广东腾安机电安装工程有限公司地址 528300 广东省佛山市顺德区北滘镇碧桂园居委会碧桂园大道1号碧桂园中心4楼403-3室（住所申报）(72)发明人 何锦明　车平谋　(74)专利代理机构 佛山市名诚专利商标事务所(普通合伙) 44293代理人 卢志文(51)Int.Cl.H01R 13/502(2006.01)H01R 13/73(2006.01)H01R 13/52(2006.01)H01H 9/02(2006.01)H01H 9/04(2006.01)(54)实用新型名称暗装底盒(57)摘要本实用新型涉及一种暗装底盒，包括用于预埋在墙体的底盒，所述底盒内壁设置有便于面盖安装的连接片，所述底盒的顶面设置有用于上限位的第一穿筋管，底盒的底面设置有用于下限位的第二穿筋管，底盒的底面开有便于电线进入底盒内腔的开口，底盒对应开口处设置有杯疏，底盒的背面设置有用于深度限位的限位套管，底盒的左侧面设置有卡位，底盒的右侧壁设置有与另一底盒的卡位配合的卡槽。

操作简单，令电线管道和底盒连接更容易，再有，若多个底盒排列时，第一个底盒的卡位插入第二个底盒的卡槽内，如此类推，多个底盒将整齐排列，令多个底盒的高度保持一致。

权利要求书1页 说明书3页 附图4页CN 211530279 U 2020.09.18C N 211530279U1.一种暗装底盒，包括用于预埋在墙体的底盒，所述底盒内壁设置有便于面盖安装的连接片，其特征在于：所述底盒的顶面设置有用于上限位的第一穿筋管，底盒的底面设置有用于下限位的第二穿筋管，底盒的底面开有便于电线进入底盒内腔的开口，底盒对应开口处设置有杯疏，底盒的背面设置有用于深度限位的限位套管，底盒的左侧面设置有卡位，底盒的右侧壁设置有与另一底盒的卡位配合的卡槽。

专利名称：一种墙面开关插座暗盒专利类型：实用新型专利
发明人：傅蓬勃
申请号：CN202020839169.7
申请日：20200519
公开号：CN211829347U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑领域，更具体是说是一种墙面开关插座暗盒，包括盒体，所述盒体上设有凸台和凹陷，所述凸台上设有连接片，所述连接片上设有连接孔，所述盒体整体为圆柱体，本实用新型提供的一种墙面开关插座暗盒打孔方便，开关插座暗盒与孔型相匹配，方便安装。

申请人：傅蓬勃
地址：265700 山东省烟台市龙口市芦头镇小傅家村112号
国籍：CN
代理机构：义乌市宏创专利代理事务所(普通合伙)
代理人：牟姣
更多信息请下载全文后查看。

专利名称：一种墙体电源暗盒涂饰定型装置专利类型：实用新型专利
发明人：周杰,赵新华,刘启,翟巧力
申请号：CN202122111106.7
申请日：20210902
公开号：CN215802966U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种墙体电源暗盒涂饰定型装置，涉及室内装修技术领域。

包括方形前壳，前壳一端设有把手，另一端与方形后壳连接，前壳的尺寸大于暗盒的尺寸，后壳的尺寸小于暗盒的尺寸。

本实用新型解决了暗盒口形状不一，不符合质量验收要求，而且再次修口施工质量一般，会对以后开关面板、电源面板安装工程带来很大不便的问题。

申请人：北京京能建设集团有限公司
地址：102399 北京市门头沟区黑山大街32号
国籍：CN
代理机构：北京市广友专利事务所有限责任公司
代理人：张仲波
更多信息请下载全文后查看。

专利名称：一种多卡位暗装底盒专利类型：实用新型专利
发明人：陈虎,刘洋,王松
申请号：CN202123222086.7申请日：20211221
公开号：CN216488694U
公开日：
20220510
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种多卡位暗装底盒,包括方形盒体以及两组分别安装在所述方形盒体前后两侧的套管组件，还包括左右两侧安装在所述方形底座上的侧板以及可拆卸安装在所述侧板上的敲落单元；本实用新型解决了接线盒的敲落孔少且单一敲落面积较小，不可主观控制单一的出线孔大小以及现有技术中导线预留过多难以安装的问题的技术问题。

申请人：安徽突飞电器有限公司
地址：236000 安徽省阜阳市颍东区朝阳大道盈田工业园5栋
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920381558.7(22)申请日 2019.03.25(73)专利权人 孔令永地址 475004 河南省开封市金明区晋安路123号院教工楼301号专利权人 孟庆涛(72)发明人 孔令永　孟庆涛　(74)专利代理机构 上海智力专利商标事务所(普通合伙) 31105代理人 周涛(51)Int.Cl.H02G 3/12(2006.01)(54)实用新型名称一种智能建筑建造时暗装电子元器件用的预埋结构(57)摘要本实用新型涉及一种智能建筑建造时暗装电子元器件用的预埋结构，所述预埋结构包括顶端开口的矩形的盒体，所述盒体的侧壁和/或底部开设有圆孔A，所述盒体的外表面位于每个圆孔A处设有U型的卡槽，每个所述卡槽中装卡有能够将圆孔A完全挡住的挡板，所述盒体的空腔中填充有可拆卸的支撑盒。

本实用新型的预埋结构通过在盒体的外表面位于每个圆孔A处设置U型的卡槽，并在每个卡槽中装卡能够将圆孔A完全挡住的挡板，从而防止混凝土从未安装有线管的圆孔A中流入盒体的空腔中，另外在盒体的空腔中填充有可拆卸的支撑盒，在进行混凝土浇筑时，防止盒体受到混凝土的挤压变形。

权利要求书1页 说明书3页 附图7页CN 209419154 U 2019.09.20C N 209419154U权　利　要　求　书1/1页CN 209419154 U1.一种智能建筑建造时暗装电子元器件用的预埋结构，所述预埋结构包括顶端开口的矩形的盒体，其特征在于：所述盒体的侧壁和/或底部开设有圆孔A，所述盒体的外表面位于每个圆孔A处设有U型的卡槽，每个所述卡槽中装卡有能够将圆孔A完全挡住的挡板，所述盒体的空腔中填充有可拆卸的支撑盒。

2.根据权利要求1所述的智能建筑建造时暗装电子元器件用的预埋结构，其特征在于：所述预埋结构还包括用于固定线管端部的装卡在卡槽中的矩形的卡板。
