【配套K12】[学习]江苏省赣榆高级中学2019年高考物理实验、计算试题每日一练(11)

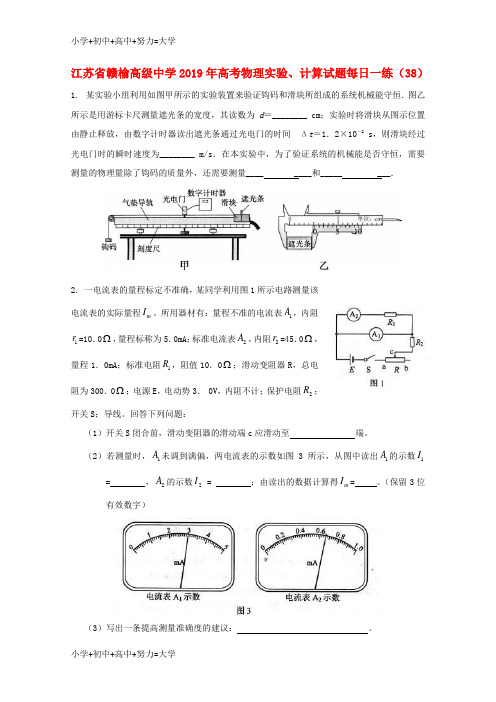

江苏省赣榆高级中学2019年高考物理实验、计算试题每日一练（38）1. 某实验小组利用如图甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒．图乙 所示是用游标卡尺测量遮光条的宽度，其读数为d ＝________ cm ；实验时将滑块从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间 Δt ＝1．2×10－2s ，则滑块经过光电门时的瞬时速度为________ m/s ．在本实验中，为了验证系统的机械能是否守恒，需要测量的物理量除了钩码的质量外，还需要测量____ ____和_____ ___．2. 一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程m I 。

所用器材有：量程不准的电流表1A ，内阻1r =10．0Ω，量程标称为5．0mA ；标准电流表2A ，内阻2r =45．0Ω，量程1．0mA ；标准电阻1R ，阻值10．0Ω；滑动变阻器R ，总电阻为300．0Ω；电源E ，电动势3． 0V ，内阻不计；保护电阻2R ；开关S ；导线。

回答下列问题：（1）开关S 闭合前，滑动变阻器的滑动端c 应滑动至 端。

（2）若测量时，1A 未调到满偏，两电流表的示数如图3所示，从图中读出1A 的示数1I = ，2A 的示数2I = ；由读出的数据计算得m I = 。

（保留3位有效数字）（3）写出一条提高测量准确度的建议： 。

3. 如图所示，电动机牵引一根原来静止的、长L为1m、质量m为0．1kg的导体棒MN上升，导体棒的电阻R为1Ω，架在竖直放置的框架上，它们处于磁感应强度B为1T的匀强磁场中，磁场方向与框架平面垂直．当导体棒上升h＝3．8m时，获得稳定的速度，导体棒上产生的热量为2J，电动机牵引棒时，电压表、电流表的读数分别为7V、1A，电动机内阻r为1Ω，不计框架电阻及一切摩擦，求（1）电动机的输出功率:（2）导体棒达到稳定时的速度（3）导体棒从静止到达稳定速度所需要的时间．思考：如图所示是利用电动机提升重物的示意图，其中D是直流电动机．p是一个质量为m的重物，它用细绳拴在电动机的轴上．闭合开关ｓ，重物p以速度v匀速上升，这时理想电流表和理想电压表的示数分别是Ｉ＝5.0Ａ和Ｕ＝110Ｖ，重物p上升的速度v＝0.70ｍ／ｓ．已知该装置机械部分的机械效率为70%，重物的质量ｍ＝45kg（ｇ取10m／s2）．求:(1)电动机消耗的电功率P电；(2) 绳对重物做功的机械功率Ｐ机；(3)电动机线圈的电阻R．参考答案1. 0．52 0．43 滑块上遮光条的初始位置到光电门的距离 滑块的质量（前两空各3分，后两空各2分）2. （1） b 。

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（29）1. ①如图所示为某同学所安装的“验证牛顿第二定律”的实验装置，若在图示状态下开始做实验，请从该同学的装置和操作中指出存在的问题或错误___________________________________________________ _____________________________________________________ _________________________________________________②下图是①中更正后实验打出的一条纸带，已知打点计时器的打点周期是0．02s ，求出小车运动加速度的大小为 m/s 2，（计算结果保留2位有效数字）2. 一块电流表的内阻大约是几百欧，某同学用如图电路测量其内阻和满偏电流，部分实验步骤如下：①选择器材：两个电阻箱、2节干电池（每节电动势为1.5V ，内阻不计）、2个单刀单掷开关和若干导线；②按如图所示的电路图连接好器材，断开开关S 1、S 2，将电阻箱1的电阻调至最大；③闭合开关S 1，调节电阻箱1，并同时观察电流表指针，当指针处于满偏刻度时，读取电阻箱1的阻值为500Ω；，只④保持电阻箱1的电阻不变，再闭合开关S2调节电阻箱2，并同时观测电流表指针，当指针处于半偏刻度时，读取电阻箱2的阻值为250Ω。

通过分析与计算可知：（1）电流表内阻的测量值R A＝___________；电流表的满偏电流值I g＝___________；（2）该同学发现电流表满偏刻度的标称值为“3A”，与测量值完全不符。

于是将一个电阻箱与电流表并联进行改装，使改装后的电流表量程与满偏刻度的标称值相符，则改装后的电流表的内阻/R＝__A___3．如图所示，在真空中的竖直平面内，用长为2L的绝缘轻杆连接两个质量均为m的带电小球A和B，A球的电荷量为+4q，B球的电荷量为—3q，组成一带电系统。

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（1）1. 某同学在“研究平抛物体的运动”的实验中，通过描点法画出小球平抛运动的轨迹，并求出小球平抛运动的初速度和抛物线方程。

他先调整斜槽轨道使槽口末端水平，然后在方格纸上建立好直角坐标系xOy，将方格纸上的坐标原点O与轨道槽口末端重合，Oy轴与重锤线重合，Ox轴水平(如图甲)。

实验中使小球每次都从斜槽同一高度由静止滚下，经过一段水平轨道后抛出。

依次均匀下移水平挡板的位置，分别得到小球在挡板上的落点，并在方格纸上标出相应的点迹，再用平滑曲线将方格纸上的点迹连成小球的运动轨迹(如图乙所示)。

已知方格边长为L=5cm，重力加速度为g=10m/s2，计算结果取两位有效数字。

(1)小球平抛的初速度v0= m/s；(2)小球运动的轨迹方程的表达式为y=x2。

(3)你认为下列情况可能产生实验误差的是。

A．小球在轨道上滚动过程中有摩擦力B．每次下移水平挡板不均匀C．实验时，水平挡板有时倾斜D．固定方格纸的木板有时倾斜2. 在“用电流表和电压表测定电池的电动势和内电阻”的实验中⑴备有如下器材。

A．干电池1节B．滑动变阻器(0～20Ω)；C．滑动变阻器(0～1kΩ)D．电压表(0～3V)；E．电流表(0～0.6A)；F．电流表(0～3A)；- 1 -G ．开关、导线若干其中滑动变阻器应选___ ，电流表应选_ ___．（只填器材前的序号）⑵为了最大限度的减小实验误差，该实验最合理的电路图如图所示。

该电路测量的电池电 动势 ，内阻（填偏大、偏小、不变）（3）按照上面的电路图将实物连成实物电路 图。

3. 如图所示，真空室内存在宽度为 d =8cm 的匀强磁场区域，磁感应强度 B =0.332T ，磁场方向 垂直于纸面向里；ab 、cd 足够长，cd 为厚度不计的金箔，金箔右侧有一匀强电场区域，电 场强度E =3.32×105N/C ；方向与金箔成37°角.紧挨边界 ab 放一点状 α 粒子放射源 S ，可纸沿面向各个方向均 a× ×× ×cE匀放射初速率相同的 α 粒子，已知：α 粒子的质量× ×m =6.64×10－27kg 电，荷 量 q = 3.2×10－19C ，初速度 v = × × 370× ×S3.2×106m/s 。

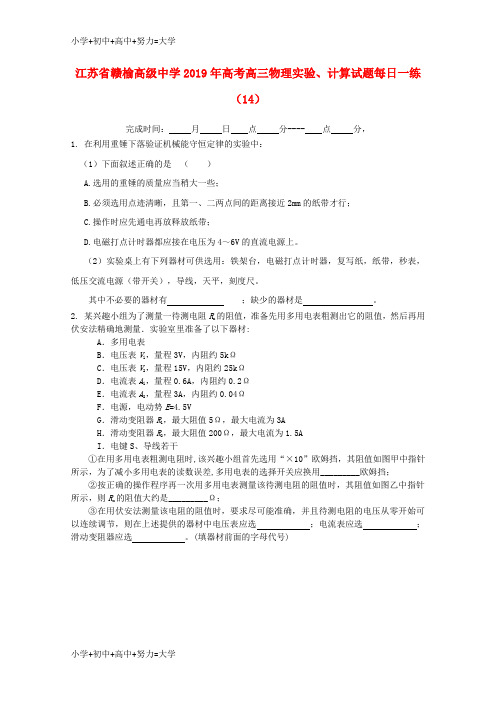

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（14）完成时间：月日点分---- 点分，1. 在利用重锤下落验证机械能守恒定律的实验中：（1）下面叙述正确的是（）A.选用的重锤的质量应当稍大一些；B.必须选用点迹清晰，且第一、二两点间的距离接近2mm的纸带才行；C.操作时应先通电再放释放纸带；D.电磁打点计时器都应接在电压为4～6V的直流电源上。

（2）实验桌上有下列器材可供选用：铁架台，电磁打点计时器，复写纸，纸带，秒表，低压交流电源（带开关），导线，天平，刻度尺。

其中不必要的器材有；缺少的器材是。

2. 某兴趣小组为了测量一待测电阻R x的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:A．多用电表B．电压表V l，量程3V，内阻约5kΩC．电压表V2，量程15V，内阻约25kΩD．电流表A l，量程0.6A，内阻约0.2ΩE．电流表A2，量程3A，内阻约0.04ΩF．电源，电动势E=4.5VG．滑动变阻器R l，最大阻值5Ω，最大电流为3AH．滑动变阻器R2，最大阻值200Ω，最大电流为1.5AI．电键S、导线若干①在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_________欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R x的阻值大约是_________Ω；③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选；电流表应选；滑动变阻器应选。

(填器材前面的字母代号)④ 在方框内画出测量电阻的电路图。

3．如图所示，两根相距为L 的金属轨道固定于水平面上，导轨电阻不计；一根质量为m 、长为L 、电阻为R 的金属棒两端放于导轨上，导轨与金属棒间的动摩擦因数为 ，棒与导轨的接触电阻不计。

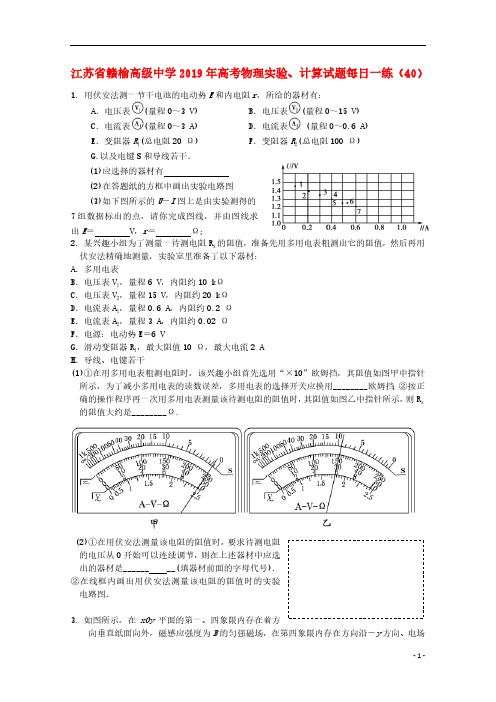

江苏省赣榆高级中学2019年高考物理实验、计算试题每日一练（40）1. 用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：A．电压表(量程0～3 V) B．电压表(量程0～15 V)C．电流表(量程0～3 A) D．电流表 (量程0～0.6 A)E．变阻器R1(总电阻20 Ω)F．变阻器R2(总电阻100 Ω)G.以及电键S和导线若干．(1)应选择的器材有 (2)在答题纸的方框中画出实验电路图(3)如下图所示的U－I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出E＝ V，r＝ Ω；2. 某兴趣小组为了测量一待测电阻R x的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：A．多用电表B．电压表V1，量程6 V，内阻约10 kΩC．电压表V2，量程15 V，内阻约20 kΩD．电流表A1，量程0.6 A，内阻约0.2 ΩE．电流表A2，量程3 A，内阻约0.02 ΩF．电源：电动势E＝6 VG．滑动变阻器R1，最大阻值10 Ω，最大电流2 AH．导线、电键若干(1)①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用________欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R x 的阻值大约是________Ω.(2)①在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是______ __(填器材前面的字母代号)．②在线框内画出用伏安法测量该电阻的阻值时的实验电路图．3. 如图所示，在 xOy 平面的第一、四象限内存在着方向垂直纸面向外，磁感应强度为B 的匀强磁场，在第四象限内存在方向沿－y方向、电场强度为E的匀强电场．从y轴上坐标为（0，a）的P点向磁场区发射速度大小不等的带正电同种粒子，速度方向范围是与+y方向成30º－150º角，且在xOy平面内。

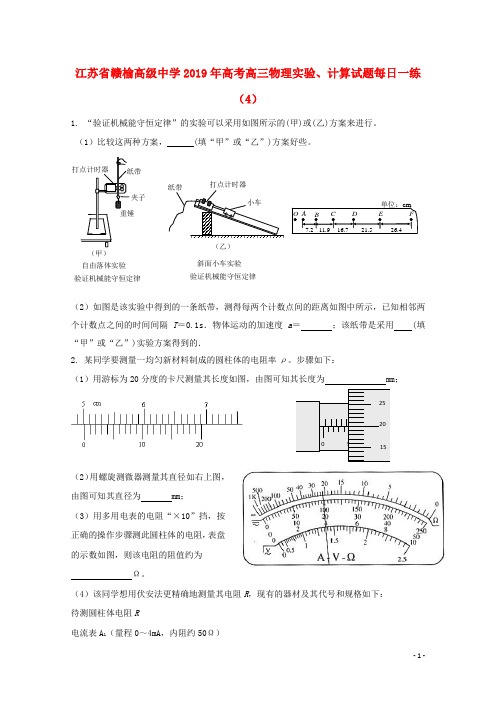

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（4）1. “验证机械能守恒定律”的实验可以采用如图所示的(甲)或(乙)方案来进行。

（2）如图是该实验中得到的一条纸带，测得每两个计数点间的距离如图中所示，已知相邻两个计数点之间的时间间隔T ＝0.1s ．物体运动的加速度a ＝ ；该纸带是采用 (填“甲”或“乙”)实验方案得到的．2. 某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。

步骤如下：（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为 mm ；（2）用螺旋测微器测量其直径如右上图，由图可知其直径为 mm ； （3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 Ω。

（4）该同学想用伏安法更精确地测量其电阻R ，现有的器材及其代号和规格如下： 待测圆柱体电阻R电流表A 1（量程0～4mA ，内阻约50Ω）电流表A 2（量程0～10mA ，内阻约30Ω） 电压表V 1（量程0～3V ，内阻约10k Ω） 电压表V 2（量程0～15V ，内阻约25k Ω） 直流电源E （电动势4V ，内阻不计）滑动变阻器R 1（阻值范围0～15Ω，允许通过的最大电流2.0A ） 滑动变阻器R 2（阻值范围0～2k Ω，允许通过的最大电流0.5A ） 开关S 导线若干为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号。

3．如图所示，在平行板电容器的两板之间，存在相互垂直的匀强磁场和匀强电场，磁感应强度B 1=0.40T ，方向垂直纸面向里，电场强度E =2.0 ×105V/m ，PQ 为板间中线．紧靠平行板右侧边缘xOy 坐标系的第一象限内，有垂直纸面向 外的匀强磁场，磁感应强度B 2=0.25T ，磁场边界AO 和y 轴的夹角∠AOy =45°．一束带电量q =8.0×10-19C 的同位素正离子从P 点射入平行板间，沿中线PQ 做直线运动，穿出平行板后从y 轴上坐标为（0，0.2m ）的Q 点垂直y 轴射入磁场区，离子通过x 轴时的速度方向与x 轴正方向夹角在45°~90°之间，不计离子重力，求： （1）离子运动的速度为多大？ （2）x 轴上被离子打中的区间范围？ （3）离子从Q 运动到x 轴的最长时间？ （4）若只改变AOy 区域内磁场的磁感应强度大小，使离子都不能打到x 轴上，磁感应强度大小B 2´应满足什么条件？参考答案。

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（3）完成时间： 月 日 点 分---- 点 分，1. （1）(3分)在“探究求合力的方法”时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳。

实验时，先后两次拉伸橡皮条，一次是用两个弹簧秤通过两细绳互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条。

在本实验中，下列说法正确的是A ．实验过程中，弹簧秤、细绳、橡皮条都应与木板平行B ．两次拉橡皮条时都应将橡皮条沿相同方向拉到相同长度C ．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些D ．实验中只要把作出的两个力的合力与另一个合力的大小进行比较就可以了（2）(3分)在“探究加速度与力、质量关系”的实验中，有四位同学根据实验数据作出了如图所示的四幅图像，其中不能说明“质量一定时加速度与合外力成正比”或“合外（3续的4个点，并用刻度尺测出了相邻两个点间距离。

其中一条纸带是用重锤的自由落体运 动做“验证机械能守恒定律”实验时打出的，则该纸带是（所用交流电频率为50Hz ，当地的重力加速度为9.791m/s 2）2. (9分)物理兴趣小组利用图甲中的器材进行如下实验：第一步：按图（乙）所示的电路图接好电路。

图乙第二步：把电键S 打到1，移动滑动变阻器的滑片，测得多组电压表和电流表的读数如下表。

第三步：按电键S 打到2，移动滑动变阻器的滑片，测得多组电压表和电流表的读数并在图（丙）中画出相应的图象如图所示。

第四步：理整仪器。

回答下列问题：（1）按图（乙）电路把图（甲）中的实物连线。

（2）在图（丙）中作出第二步实验的U —I 图象，并求出干电池A 的电动势E=______V ，内电阻r =_____Ω。

（3）在第二步中当滑动变阻器的电阻为某值时，电压表读数为1.2V ，保持滑动变阻器的阻值不变把电键S 打到2，则此时硅光电池B 的输出功率P =________W 。

3．如图所示，倾角为θ宽度为d 长为L 的光滑倾斜导轨C 1D 1、C 2D 2顶端接有可变电阻R 0，L 足够长，倾斜导轨置于垂直导轨平面斜向左上方的匀强磁场中，磁感应强度为B ，C 1A 1B 1、C 2A 2B 2为绝缘轨道，由半径为R 处于竖直平面内的光滑半圆环A 1B 1、A 2B 2和粗糙的水平轨道C 1A 1、C 2A 2组成，粗糙的水平轨道长为S ，整个轨道对称。

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（16）完成时间： 月 日 点 分---- 点 分，1. 某同学设计了一个用打点计时器验证动量守恒的实验，在小车A 的前端和小车B 的后端贴有粘扣，在木板的右端固定打点计时器，小车A 后面拖一长纸带，木板下垫有小木块，用来平衡摩擦力，反复移动小木块的位置，直到小车在木板上运动时可保持匀速直线运动状态．现使小车A 、B 分别静止在木板的右端和中间，如图所示，给小车A 一个瞬时冲量，小车A 与静止的小车B 相碰并粘合成一体，并继续做匀速直线运动．已知打点计时器电源频率为50Hz ．若得到打点纸带如图所示，并得各计数点之间的距离，A 点为运动的起点，则应选 段计算小车A碰撞前的速度，应选 段计算两车碰撞后的速度。

若测得小车A 的质量m 1=0．4kg ，小车B的质量m 2＝0．2kg ，由以上数据可得，小车A 、B碰撞前的总动量为kg ·m ／s ，碰撞后的总动量为kg ·m ／s,由此得到的结论是 。

2. 在把电流表改装为电压表的实验中，提供的器材有：A ．电流表（量程0~100μA ，内阻几百欧）；B ．标准电压表（量程0～3V ）；C ．电阻箱（0～9999Ω）；D ．滑动变阻器（0～50Ω，额定电流1.5A ）；E ．滑动变阻器（0～100k Ω，额定电流0.5A ）；F ．电源（电动势6V ，有内阻）；G ．电源（电动势2V ，内阻很小）； H ．开关两只，导线若干．⑴该实验首先要用半偏法测出电流表的内电阻，如果采用如图A 的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R 1应选用 ，可变电阻R 2应选用 ，电源应选用 （填器材前的字母）；（2）该步实验操作的步骤有：A.合上S 1 B.合上S 2C.观察R 1的阻值是否最大，如果不是，将R 1的阻值调至最大D.观察R 2的阻值是否最小，如果不是，将R 2的阻值调至最小E.调节R 1的阻值，使电流表指针偏转到满刻度F.调节R 2的阻值，使电流表指针偏转到满刻度的一半G.记下R 2的阻值。

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（17）完成时间：月日点分---- 点分，1.在“用单摆测定重力加速度”的实验中，将一单摆装置竖直悬于某一深度为h（未知）且开口向下的固定小筒中(单摆的下部分露于筒外)，如图甲所示。

将悬线拉离平衡位置一个小角度后由静止释放，设单摆摆动过程中悬线不会碰到筒壁。

如果本实验的长度测量工具只能测量出筒下端口到摆球球心之间的距离l，并通过改变l而测出对应的摆动周期T，再以T2 为纵轴、l为横轴，作出T2 -l 图象，则可以由此图象得出我们想要测量的物理量。

①现有如下测量工具：A．时钟；B．秒表；C．天平；D．毫米刻度尺，本实验所需的测量工具有_________。

②如果实验中所得到的T2- l 关系图象如图乙所示，那么真正的图象应该是a、b、c中的__ _。

②由图象可知，小筒的深度h=______cm；当地重力加速度g =_____m/s2。

④某次秒表计时得的时间如图丙所示，则总时间为____________s。

2. 某同学利用图a 所示电路来测量一节干电池的电动势和内电阻，根据实验数据绘得图b 所示的U ~I 图线．由该图线可求得这节干电池的电动势E ＝ V 、内电阻r ＝Ω．（1）请在图b 上画出电源输出功率最大时关于外电路电阻的U ~I 图线；（2）请在图b 上画出表示最大输出功率的面积．（用斜线表示）。

3．有一倾角为θ的斜面，其底端固定一挡板M ，另有三个木块A 、B 和C ，它们的质量分别为m A =m =m ，m =3m ，它们与斜面间的动摩擦因数都相同.其中木块A 连接一轻弹簧放于斜面上，并B C 通过轻弹簧与挡板M 相连，如图所示.开始时，木块A 静止在P 处，弹簧处于自然伸长状态。

木块B 在Q 点以初速度v 向下运动，P 、Q 间的距离为L 。

已知木块B 在下滑过程中做匀速直线0运动，与木块A 相碰后立刻一起向下运动，但不粘连，它们到达一个最低点后又向上运动，木块B 向上运动恰好能回到Q 点.若木块A 静止于P 点，木块C 从Q 点开始以初速度向下032v 运动，经历同样过程，最后木块C 停在斜面上的R 点，求P 、R 间的距离L ′的大小。

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（25）完成时间：月日点分---- 点分，1. ⑴图甲为20分度游标卡尺的部分示意图，其读数为 mm；图乙为螺旋测微器的示意图，其读数为 mm。

（2）利用图丙装置可以验证机械能守恒定律，实验中电火花计时器所用交流电源的频率为50Hz，得到如图丁所示的纸带。

选取纸带上打出的连续五个点A、B、C、D、E，测出A点距起点O的距离为s0=19．00cm，点A、C间的距离为s1=8．36cm，点C、E间的距离为s2=9．88cm，g取9．8m/s2，测得重物的质量为100g。

①选取O、C两点为初末位置研究机械能守恒。

重物减少的重力势能 J，打下C点时重物的动能 J。

②实验中，由于存在阻力作用，重锤减小的重力势能总是大于重锤增加的动能。

重锤在下落过程中受到的平均阻力大小F= N。

2. 某同学通过实验研究小灯泡的电压与电流的关系。

可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干。

（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而（填“增大”、“减小”或“不变”）。

（2）根据图a ，在图b 中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。

（3）若某次连接时，把AB 间的导线误接在AC 之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是 W （本小题若需要作图，可画在图a 中）。

3．如图所示，在平面直角坐标系XOY 内，第I 象限存在沿Y 轴正方向的匀强电场，第IV 象限内存在垂直于坐标平面向里的匀强磁场，磁感应强度大小设为B 1（未知），第III 象限内也 存在垂直于坐标平面向里的匀强磁场B 2（未知）。

一质量为m 的电子（电量为e ，不计重力）， 从Y 轴正半轴上Y=h 处的M 点，以速度v 0垂直于Y 轴射入电场，经X 轴上X =h 332处的P 点进入第IV 象限磁场，然后从Y 轴上Q 点进入第III 象限磁场，OQ ＝OP ，最后从O 点又进 入电场。
