对江苏高考物理电学实验题分析与研究[论文]

专题09 电学实验电路（原卷版）—江苏省17年（2003-2019）高考物理试题分类解析2019年江苏卷第3题．如图所示的电路中，电阻R=2 Ω．断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为（A）1 Ω（B）2 Ω（C）3 Ω（D）4 Ω2019年高考江苏省物理卷第11题．（10分）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如题11-1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．9697（题11–1图）（2）选择电阻丝的（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．（3）题11-2甲图中R x ，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入题11-2乙图实物电路中的正确位置．（题11-2甲图） （题11-2乙图）（4）为测量R ，利用题11-2甲图所示的电路，调节滑动变阻器测得5组电压U 1和电流I 1的值，作出的U 1–I 1关系图象如题11-3图所示．接着，将电压表改接在a 、b 两端，测得5组电压U 2和电流I 2的值，数据见下表：U2/V 0.50 1.02 1.54 2.05 2.55I2/mA 20.0 40.0 60.0 80.0 100.022（5）由此，可求得电阻丝的R x= Ω．根据电阻定律可得到电阻丝的电阻率．真题（2003-2018）单选题981．2013年第4题．在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。

M是贴在针口处的传感器，接触到药液时其电阻M R发生变化，导致S两端电压U增大，装置发出警报，此时（A）R变大，且R越大，U增大越明显M（B）R变大，且R越小，U增大越明显M（C）R变小，且R越大，U增大越明显M（D）R变小，且R越小，U增大越明显M2．2009年第5题．在如图所师的闪光灯电路中，电源的电动势为E，电容器的电容为C。

2024年江苏省普通高中学业水平选择性考试（物理）一 、单项选择题：本题共11小题，每小题4分，共44分 .每小题只有一个选项符合题意 .1.已知F-q 图像如图所示，请比较1、2场强的大小2. 偏振片，转过90度，问亮度怎么变化3.由指定的核反应方程，判断生成物X4.由两个轨迹比较vo 和t 的大小关系5. 氢原子能级，跃迁6.求临界角淡盐水 浓盐水8求轮盘边缘和轮盘中心的陶屑，线速度，角速度，向心加速度的关系9.桌面光滑，一滑块左端和轻弹簧连接，右端与一轻绳连接，弹簧的左端和轻绳的右端均固定连接，弹簧开始时拉伸，剪断细绳后，问：A.原长时动量最大B. 压缩最短时动能最大C. 系统动量增大D. 系统机械能增大10.判断A、B线圈感应电流方向11.从1缓慢拉至2,问线速度线速度，角速度，向心加速度的大小关系二、非选择题：本题共5小题，共56分。

其中第13～16题解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分；有数值计算时，答案中必须明确写出数值和单位.12.电学实验(1)多用电表读数(2)测电阻率p(3)测电动势13.潜水艇，等容变化14.火箭箭身质量为m1, 箭头质量为m2, 初始速度为v₀,求：(1)分离后，求各自末速度(2)求平均作用力m215.已知 AD=L, 拉到B 点后，匀速上升至C,求(1)匀速速度v( 2 ) 求CD长度(3)求储存的机械能和消耗的电能之比16.粒子由A射入，初速度为v₀, 每次经过组件A时，速度均由v 增加至ky(k<1)(1)求经过A前后的轨道半径之比r₁:r₂(2)多次循环后，达到稳定速度v( 3 ) 从A 的中点以稳定速度v 入射能打到d, 求转动的次数和时间2024年江苏省普通高中学业水平选择性考试（物理）试卷分析一、总体评价2024年江苏省普通高中学业水平选择性考试（物理）试卷在遵循《普通高中物理课程标准（2017年版2020年修订）》和《中国高考评价体系》的基础上，全面考查了学生的物理学科核心素养。

高考物理电学实验题高考物理电学实验题众所周知，物理是高中必修科目之一，而电学则是物理中的一个重要分支。

在高考物理科目中，电学实验题通常占有相当比重，因此对于考生而言，熟练掌握电学实验题的解题方法以及注意事项，尤为关键。

在本文中，我们将针对高考物理电学实验题，进行具体分析和讲解，帮助考生更好地应对相关考题。

一、实验名称：电学基本测量电学基本测量题是高考物理电学实验题中的常见题型之一。

这类考题主要考察考生对电阻、电流等电学概念的理解程度，以及使用万用表等测量工具的能力。

在解此类题目时，考生需要牢记以下注意点：1. 万用表的选择和使用万用表通常分为数字式和指针式两种，考生需要根据实验题目的需求进行选择。

在使用时，考生应注意保持稳定的测量状态，避免出现误差。

2. 连接电路的正确性连接电路的正确性也是解决电学基本测量实验题的关键之一。

考生应根据实验题目中的电路图，正确接线，并注意避免接错线、插反极性等问题。

二、实验名称：欧姆定律的验证欧姆定律是电学中的基本定律之一，其表达式为U=IR。

在高考物理考试中，欧姆定律验证题经常出现，考察考生对欧姆定律的理解情况。

在解此类题目时，考生需要特别注意以下几点：1. 电路的选择和设计欧姆定律验证通常需要考生根据电路图进行电路设计。

在设计时，考生应着重注意电路中电阻的选择和电流的控制等问题。

2. 数据的准确性欧姆定律验证需要考生进行实验测量，因此考生必须准确测量电路中的电压和电流等参数。

此外，考生还需注意数据的记录和计算过程中的错误排除。

三、实验名称：电桥平衡测量电桥平衡测量是一种常见的电学实验方法，适用于电阻、电容等参数的测量。

在高考物理电学实验中，电桥平衡测量题也常常出现。

在解此类题目时，考生主要需要注意以下几点：1. 电桥电路的设计和选择电桥电路的选择和设计是电桥平衡测量的重点。

在设计时，考生需要确定电桥的桥臂阻值和所需的基准电阻等参数。

在此过程中，考生还需考虑如何调节电阻以达到电桥平衡。

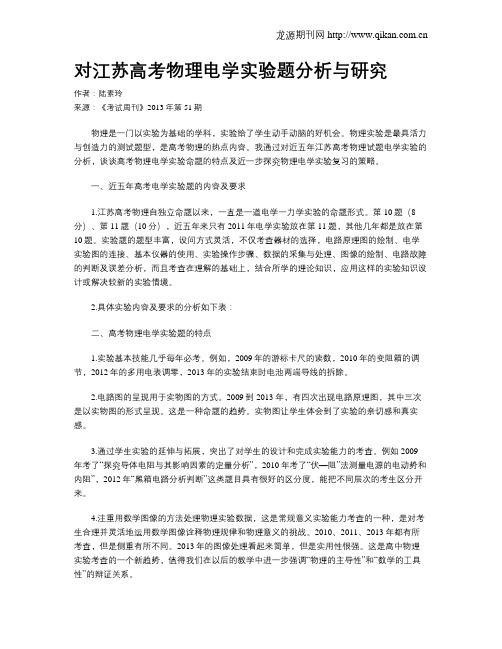

对江苏高考物理电学实验题分析与研究作者：陆素玲来源：《考试周刊》2013年第51期物理是一门以实验为基础的学科，实验给了学生动手动脑的好机会。

物理实验是最具活力与创造力的测试题型，是高考物理的热点内容。

我通过对近五年江苏高考物理试题电学实验的分析，谈谈高考物理电学实验命题的特点及近一步探究物理电学实验复习的策略。

一、近五年高考电学实验题的内容及要求1.江苏高考物理自独立命题以来，一直是一道电学一力学实验的命题形式。

第10题（8分）、第11题（10分），近五年来只有2011年电学实验放在第11题，其他几年都是放在第10题。

实验题的题型丰富，设问方式灵活，不仅考查器材的选择，电路原理图的绘制、电学实验图的连接、基本仪器的使用、实验操作步骤、数据的采集与处理、图像的绘制、电路故障的判断及误差分析，而且考查在理解的基础上，结合所学的理论知识，应用这样的实验知识设计或解决较新的实验情境。

2.具体实验内容及要求的分析如下表：二、高考物理电学实验题的特点1.实验基本技能几乎每年必考。

例如，2009年的游标卡尺的读数，2010年的变阻箱的调节，2012年的多用电表调零，2013年的实验结束时电池两端导线的拆除。

2.电路图的呈现用于实物图的方式。

2009到2013年，有四次出现电路原理图，其中三次是以实物图的形式呈现。

这是一种命题的趋势。

实物图让学生体会到了实验的亲切感和真实感。

3.通过学生实验的延伸与拓展，突出了对学生的设计和完成实验能力的考查。

例如2009年考了“探究导体电阻与其影响因素的定量分析”，2010年考了“伏—阻”法测量电源的电动势和内阻”，2012年“黑箱电路分析判断”这类题目具有很好的区分度，能把不同层次的考生区分开来。

4.注重用数学图像的方法处理物理实验数据，这是常规意义实验能力考查的一种，是对考生合理并灵活地运用数学图像诠释物理规律和物理意义的挑战。

2010、2011、2013年都有所考查，但是侧重有所不同。

透过高考物理电学实验题看物理核心素养的考查与培养作者：林志强来源：《成才之路》2020年第22期摘要：高中物理学科的核心素养包括物理观念、科学思维、科学探究、科学态度与责任四个方面的内容。

围绕核心素养的培养，教师要培养学生的科学思想与创新、科学探究与交流、物质观念与应用、科学态度与责任等素养。

文章从高考物理电学实验试题分析入手，探讨电学实验教学对于高中物理核心素养培养的重要作用。

关键词：物理教学;高考;电学实验;核心素养中图分类号：G633.7 文献标志码：A 文章编号：1008-3561（2020）22-0114-02众所周知，高中物理的学习以实验为基础，而电学实验是高中物理实验中的一个重要模块，是物理教学中的主要内容之一，也是高考物理考查的一个核心内容。

新课程改革的开展又在物理学科中添加了很多社会科学和自然科学方面的知识，所以高考电学实验试题既是物理学科考查的重要内容，又有着开放、新颖、创新的命题特点，是高考物理试题中的一颗最耀眼的星星。

经过对多年高考电学实验题的分析，笔者深深体会到考题设计者对物理核心素养的深刻理解，以及设计题目时对各个核心素养要素考查的准确定位。

以2018年高考理综全国卷1第23题为例，本题通过探究热敏电阻的温度特性，来考查等效替代法测电阻的原理、仪器的使用、读数以及利用图象处理数据的能力。

下面笔者就围绕高考电学实验题，通过分析来总结对核心素养的考查点。

一、考查科学态度与责任本题在一开始并没有说明实验原理，只有通读全题后才能弄清楚实验原理，真正理解题中所述实验操作步骤的目的，才能进行数据处理和应用。

题目篇幅比较长，需要考生耐心通读全文，第一遍粗读，第二遍细读，通过上下文的整体衔接，把握实验的原理。

如果考生还没有看清楚题目就急于做题，必然导致思路不清或者理解错误而解题失败，更有甚者被题目的长度所迷惑，直接放棄了本题。

所以本题一开始就从审题这一基本环节很好地考查了学生的核心素养中的科学态度与责任这一要素，俗话说“态度决定一切”，一道题的解答也只有在认真、科学、有责任感的基础上才能有成功的可能。

电表改装【表头G】常用的电压表和电流表都是由表头G改装而成的.表头的本质是一个小量程的磁电式电流表，指针偏转的角度θ跟电流强度成正比，所以表头的表盘刻度均匀分布。

电流表G的电阻R g叫做电流表的内阻，指针偏转到最大刻度时的电流I g叫做满偏电流，电流表G通过满偏电流时，其两端的电压U g叫做满偏电压，三者服从欧姆定律U g=I g R g（1）表头G既然是电流表，就可以直接用来测电流流过电阻R的电流即表头G的示数I（2）电流通过表头G时，指针指着某一电流刻度，表示通过电流表的电流为某一数值，而且意味着表头的两接线柱之间具有一定大小的电压，因此，如果内阻R g已知，电流表G 实际上也是一个小量程的电压表．R电阻R两端的电压U=IR g【注意】此时电阻R两端的电压U=IR g是利用欧姆定律计算出来的，而不是从表头G的表盘上直接读出；如果需要直接从表盘上读出电压U，我们需要做的就只是修改表盘（改数字和单位）【例】设电流表的满偏电流I g=3mA,内阻R g=100Ω,则满偏电压U g=0.3V,则充当电流表时的表盘如图充当电压表时的表盘如图【改装】表头G的满偏电压U g和满偏电流I g一般都比较小，无论是用来测电流还是测电压，一般都不能直接测，需要先扩大量程，即改装。

测量较大的电压时要串联一个大电阻用来分压，把它改装成大量程电压表；测量较大的电流时则要并联一个小电阻用来分流，把它改装成大量程的电流表。

【示数与偏角】电流表（电压表）的示数，取决于表头G与电阻R的总电流（总电压）电流表（电压表）的偏角，取决于流过表头G的电流（偏转的角度θ跟电流强度成正比）【例】四个相同的小量程电流表G(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。

已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图示接法连入电路，比较每种接法中电表的示数与偏角θ.解析：电流表A1的量程大于A2的量程，则R1<R2，电压表V1的量程大于V2的量程，则R1>R2，。

1．(2019·天津高考)现测定长金属丝的电阻率。

(1)某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是________ mm。

(2)利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻。

这段金属丝的电阻R x约为100 Ω，画出实验电路图，并标明器材代号。

电源E(电动势10 V，内阻约为10 Ω)电流表A 1(量程0～250 mA，内阻R1＝5 Ω)电流表A2(量程0～300 mA，内阻约为5 Ω滑动变阻器R(最大阻值10 Ω，额定电流2 A)开关S及导线若干(3)某同学设计方案正确，测量得到电流表A1的读数为I1，电流表A2的读数为I2，则这段金属丝电阻的计算式R x＝________。

从设计原理看，其测量值与真实值相比________(填“偏大”“偏小”或“相等”)。

2．(2019·全国卷Ⅰ)某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。

(1)根据图a和题给条件，将图b中的实物连线。

(2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是________。

(填正确答案标号)A．18 mA B．21 mA C．25 mA D．28 mA(3)产生上述问题的原因可能是________。

(填正确答案标号)A．微安表内阻测量错误，实际内阻大于1200 ΩB．微安表内阻测量错误，实际内阻小于1200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大(4)要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k ＝________。

3．(2019·全国卷Ⅱ)某小组利用图a 所示的电路，研究硅二极管在恒定电流条件下的正向电压U 与温度t 的关系，图中和为理想电压表；R 为滑动变阻器，R 0为定值电阻(阻值100 Ω)；S 为开关，E 为电源。
