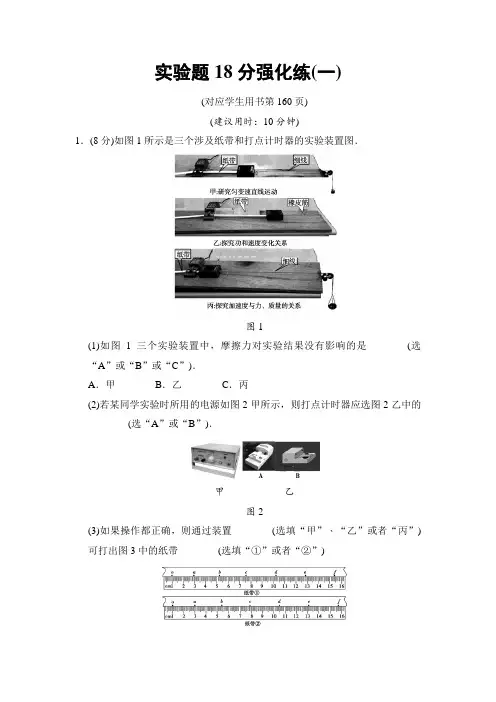

实验题18分强化练(一)
(对应学生用书第160页)
(建议用时：10分钟)
1．(8分)如图1所示是三个涉及纸带和打点计时器的实验装置图．
图1
(1)如图1三个实验装置中，摩擦力对实验结果没有影响的是________(选
“A”或“B”或“C”)．
A．甲B．乙C．丙
(2)若某同学实验时所用的电源如图2甲所示，则打点计时器应选图2乙中的
________(选“A”或“B”)．
甲乙
图2
(3)如果操作都正确，则通过装置________(选填“甲”、“乙”或者“丙”)
可打出图3中的纸带________(选填“①”或者“②”)
图3
【解析】(1)在匀变速直线运动的实验中，受到的拉力恒定，摩擦力也恒定，那么物体受到的合力恒定，对实验没有影响，在研究功和速度的关系的实验中，每次实验时受到的拉力加倍，但是摩擦力不加倍，对实验会产生影响，在研究加速度与力、质量的关系的实验中，改变车的拉力时，摩擦力不变，对实验的计算会产生影响，所以没有影响的是A．
(2)由于电源是学生电源，电磁打点计时器的电压为4～6 V，所以要选择电磁
打点计时器，故选B；
(3)分析纸带可以得到，纸带①中两点间的距离逐渐增大，说明是加速运动，
可能是甲图、也可能是丙图的实验结果．纸带②中后面两点间的距离相等，说明是匀速运动，实验纸带②应该是研究功和速度的关系的实验中得到的，即乙．所以通过装置乙可以得到纸带②．
【答案】(1)A(2)B(3)乙②
2．(10分)(1)某同学用多用电表的欧姆挡来测量电压表的内阻，如图4甲所示．先将选择开关旋至倍率“×100”挡，红、黑表笔短接调零后进行测量，红表笔应接电压表的________接线柱(选填“＋”或“－”)，测量结果如图乙所示，电压表的电阻为________Ω．
甲乙
图4
(2)该同学要测量一节干电池的电动势和内阻，有以下器材可供选择：
A．电流表(0～0．6 A～3 A)
B．电压表(0～3 V)
C．滑动变阻器R(0～15 Ω，5 A)
D．滑动变阻器R′(0～50 Ω，1 A)
E．定值电阻R0为1 Ω
F．开关S及导线若干
丙丁
图5
本次实验的原理图如图5丙，则滑动变阻器应选______(填器材前的字母序号)．
按照原理图连接好线路后进行测量，测得数据如下表所示．
________．现将上述器材的连线略加改动就可使电压表的示数变化更明显，请在图5丁中按改动后的原理图完成连线．
【解析】(1)用多用电表的欧姆挡时内部电源被接通，且黑表笔接内部电源的正极，即电流从欧姆表的黑表笔流出，从电压表的正极流入，则红表笔接电压表的负极．欧姆表表盘示数为40，选择开关旋到“×100”挡，即倍率为100，则最后读数为：100×40 Ω＝4 000 Ω
(2)待测电阻的电阻值比较大，为了能有效控制电路，并且能方便实验操作，滑动变阻器应选小电阻C；路端电压随电路电流的增大而减小，由表中实验数据可知，实验时电压表示数变化太小，这是由于电源内阻太小造成的；为使电压表示数变化明显，可以把定值电阻与电源串联组成等效电源，这样可以增大电源内阻，使电压表示数变化明显，电路图如图所示：
【答案】(1)－ 4 000(2)C电源的内阻太小电路图如解析图所示
实验题18分强化练(二)
(对应学生用书第160页)
(建议用时：10分钟)
1．(8分)如图1所示，某同学在做“探究功与速度变化的关系”的实验．当小车在1条橡皮筋的作用下沿木板滑行时，橡皮筋对小车做的功记为W．当用2条、3条…橡皮筋重复实验时，设法使每次实验中橡皮筋所做的功分别为2W、3W…．
图1
(1)图中电火花计时器的工作电压是________V的交流电．
(2)实验室提供的器材如下：长木板、小车、橡皮筋、打点计时器、纸带、电
源等，还缺少的测量工具是________．
(3)图中小车上有一固定小立柱，如图1给出了4种橡皮筋与小立柱的套接方
式，为减小实验误差，你认为最合理的套接方式是______________________．
(4)在正确操作的情况下，某次所打的纸带如图2所示．打在纸带上的点并不
都是均匀的，为了测量橡皮筋做功后小车获得的速度，应选用纸带的________部分进行测量(根据纸带中字母回答)，小车获得的速度是________ m/s．(结果保留两位有效数字)
图2
【解析】(1)电火花计时器的工作电压是220 V的交流电．
(2)处理实验数据时需要测量两计数点间的距离，因此还需要的器材是：刻度
尺．
(3)由图示可知，橡皮筋最合理的套接方式是A，以A的方式套接释放小车后，
橡皮筋不会影响小车的运动．
(4)由图示纸带可知，GJ部分两点间的距离相等，小车做匀速直线运动，应选
用的纸带是GJ部分；
小车获得的速度v＝x
t＝
0．013 0
0．02
m/s＝0．65 m/s．
【答案】(1)220(2)刻度尺(3)A(4)GJ0．65
2．(10分)小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻．
(1)小王所测电源的内电阻r1较小，因此他在电路中接入了一个阻值为2．0 Ω
的定值电阻R0，所用电路如图3所示．
图3
①请用笔画线代替导线将图4所示器材连接成完整的实验电路
图4
②闭合开关S，调整电阻箱的阻值R，读出电压表相应的示数U，得到了一组
U、R数据．为了比较准确地得出实验结论，小王同学准备用直线图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是________．
(2)小李同学所测电源的电动势E2约为9 V，内阻r2为35～55 Ω，允许通过的
最大电流为50 mA．小李同学所用电路如图5所示，图中电阻箱R的阻值范围为0～9 999 Ω．
图5
