心脏与大血管影像诊断

心脏和大血管影像解剖(8 学时)教学内容：一、心脏大血管解剖要点二、心脏大血管常用影像检查方法：X 线、CT、MRI 、(USG、SPECT)三、影像解剖：1. 心脏大血管X 线平片的影像解剖：后前位、右前斜位、左前斜位、左侧位。

2. X 线冠状动脉造影的影像解剖3. 心脏大血管CT 和MRI 的影像解剖4. 冠状动脉的CT 和MRI 影像解剖5. 心包的CT 和MRI 影像解剖熟悉和掌握心脏解剖与生理是学习心血管影像学的关键。

心血管疾病的诊断常需要应用多种影像学检查。

目前心脏大血管影像检查方法除了传统的普通X线检查、超声、核医学、心血管造影外，多层螺旋CT ( multislice spiral CT, MSCT)技术和MRI快速成像序列的开发，进一步拓展了心脏大血管检查的领域，成为心脏大血管检查的重要手段。

透视：作为常规检查，心脏透视已不再重要。

摄片：可以初步观察心脏形态，估计心脏各房室大小，评价肺血多少，并间接反映心功能情况。

心血管造影：可以观察心内解剖结构的改变与血流方向，估计心脏瓣膜功能、心室容量与心室功能，但是它属于创伤性检查，目前主要用于复杂先天性心脏病，冠状动脉检查及介入治疗。

超声心动图：可实时显示心脏大血管的断面形态、运动规律和血流状态，并可对心脏功能进行测量。

MSCT :能显示心脏大血管轮廓及其与纵隔内器官、组织的毗邻关系。

由于心肌与心腔内血液X线衰减值(影像学密度)差异很小，因此CT平扫显示心肌和心腔内结构的价值有限。

对比剂的引入和心电门控的应用可提高心脏CT检查价值和准确性，可反映解剖和形态学的改变并可评估心功能等情况。

电子束CT( electron beam CT，CT)对心脏大血管的检查有独到之处，但因设备昂贵，检查费用高，有X 线辐射，需要注射对比剂等缺点，加之MSCT 和MRI 的挑战，限制了其广泛应用。

MRI :目前的心血管MRI 可实现心脏大血管的实时动态成像，且具有良好的组织分辨率。

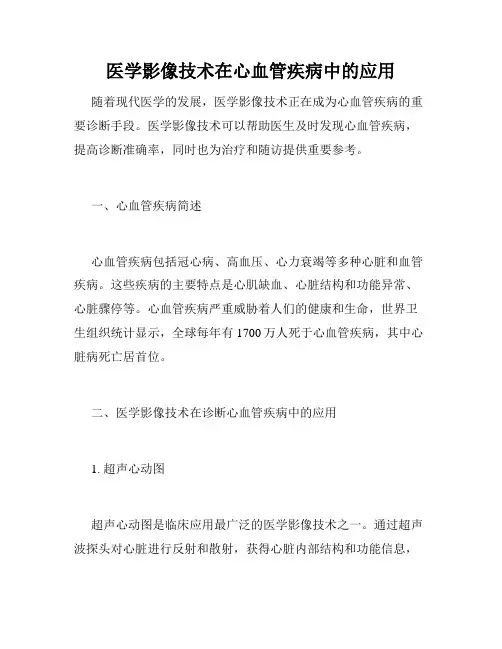

医学影像技术在心血管疾病中的应用随着现代医学的发展，医学影像技术正在成为心血管疾病的重要诊断手段。

医学影像技术可以帮助医生及时发现心血管疾病，提高诊断准确率，同时也为治疗和随访提供重要参考。

一、心血管疾病简述心血管疾病包括冠心病、高血压、心力衰竭等多种心脏和血管疾病。

这些疾病的主要特点是心肌缺血、心脏结构和功能异常、心脏骤停等。

心血管疾病严重威胁着人们的健康和生命，世界卫生组织统计显示，全球每年有1700万人死于心血管疾病，其中心脏病死亡居首位。

二、医学影像技术在诊断心血管疾病中的应用1. 超声心动图超声心动图是临床应用最广泛的医学影像技术之一。

通过超声波探头对心脏进行反射和散射，获得心脏内部结构和功能信息，帮助医生对心脏病变进行诊断和评估。

比如心脏瓣膜狭窄、二尖瓣脱垂等可以通过超声心动图诊断和评估。

2. CT血管造影CT血管造影是一种非侵入性的检查方法。

它通过机器内旋转式X光管和检测器，获取血管内部结构图像，并可实现3D图像重建。

它可以清晰地显示心脏和大血管内部的情况，有助于诊断动脉粥样硬化、动脉瘤、血栓等疾病。

3. 核磁共振成像核磁共振成像是一种利用磁场和高频电磁场对人体进行成像的技术。

它通过对心脏的信号进行采集和处理，可以获得心脏的解剖结构、功能和代谢信息。

可以用于评估心肌缺血、心肌纤维化、心功能和心脏大小等。

三、医学影像技术在治疗心血管疾病中的作用1. 心脏介入治疗心血管疾病的介入治疗是指通过进入动脉或静脉，将导管等器械送入患者血管系统，进行一系列治疗操作的方法。

介入治疗可以用于冠心病、心律失常、心力衰竭等疾病的治疗。

医学影像技术可以提供即时动态图像，帮助医生准确定位病变部位，指导治疗操作。

2. 心脏手术对于一些重症心脏疾病，如心脏瓣膜病变、先心病、心脏肿瘤等，需要进行手术治疗。

医学影像技术可以帮助医生了解患者的心脏结构和功能，评估手术风险，同时也可以在手术中提供实时图像引导手术。

四、医学影像技术在心血管疾病中的未来发展随着医学影像技术的不断发展和创新，我们预计在未来将会出现更多的新技术和方法。

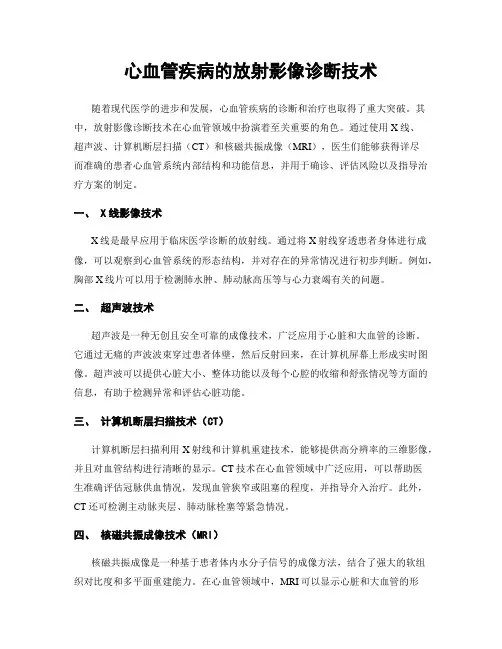

心血管疾病的放射影像诊断技术随着现代医学的进步和发展，心血管疾病的诊断和治疗也取得了重大突破。

其中，放射影像诊断技术在心血管领域中扮演着至关重要的角色。

通过使用X线、超声波、计算机断层扫描（CT）和核磁共振成像（MRI），医生们能够获得详尽而准确的患者心血管系统内部结构和功能信息，并用于确诊、评估风险以及指导治疗方案的制定。

一、 X线影像技术X线是最早应用于临床医学诊断的放射线。

通过将X射线穿透患者身体进行成像，可以观察到心血管系统的形态结构，并对存在的异常情况进行初步判断。

例如，胸部X线片可以用于检测肺水肿、肺动脉高压等与心力衰竭有关的问题。

二、超声波技术超声波是一种无创且安全可靠的成像技术，广泛应用于心脏和大血管的诊断。

它通过无痛的声波波束穿过患者体壁，然后反射回来，在计算机屏幕上形成实时图像。

超声波可以提供心脏大小、整体功能以及每个心腔的收缩和舒张情况等方面的信息，有助于检测异常和评估心脏功能。

三、计算机断层扫描技术（CT）计算机断层扫描利用X射线和计算机重建技术，能够提供高分辨率的三维影像，并且对血管结构进行清晰的显示。

CT技术在心血管领域中广泛应用，可以帮助医生准确评估冠脉供血情况，发现血管狭窄或阻塞的程度，并指导介入治疗。

此外，CT还可检测主动脉夹层、肺动脉栓塞等紧急情况。

四、核磁共振成像技术（MRI）核磁共振成像是一种基于患者体内水分子信号的成像方法，结合了强大的软组织对比度和多平面重建能力。

在心血管领域中，MRI可以显示心脏和大血管的形态及功能，如左室搏动情况、心脏瓣膜运动以及动脉血流速度等。

此外，MRI还可以评估心肌梗死后的心肌纤维化程度，帮助判断患者预后。

总结：放射影像诊断技术在心血管疾病的诊断和治疗中发挥着重要作用。

X线影像技术可以初步了解患者胸部情况；超声波技术可提供详细的心脏功能信息；计算机断层扫描技术能够提供高分辨率的三维影像，指导介入治疗；核磁共振成像技术则具有强大的对比度和多平面重建能力。
