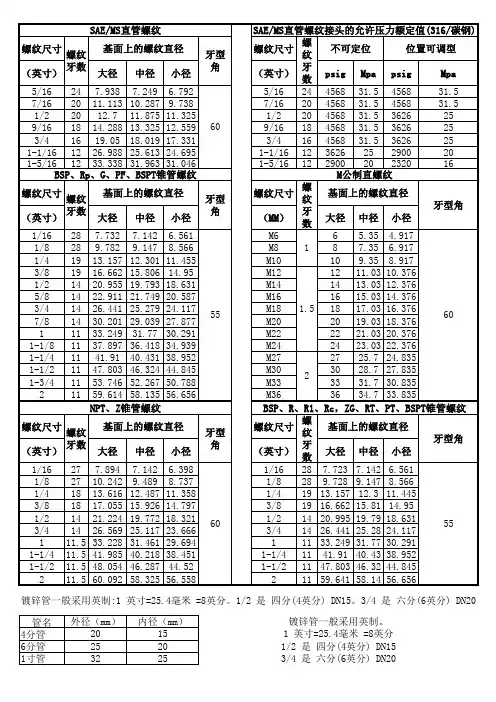

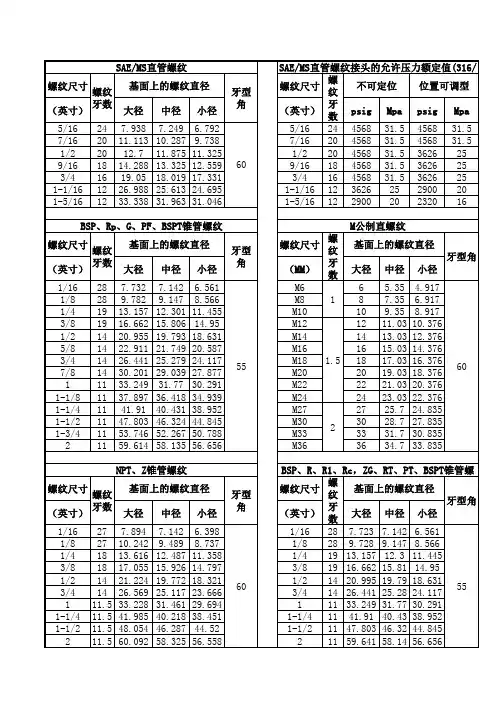

常用螺纹规格尺寸表

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)4 0 09 1 072 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。

主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、 38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、 20CrMnTi、30CrMnTi、12CrNi2、 12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、 12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn 液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

螺距标准尺寸规格表一、公制螺纹（M）1. 粗牙螺纹M1：螺距0.25mm。

M1.2：螺距0.25mm。

M1.6：螺距0.35mm。

M2：螺距0.4mm。

M2.5：螺距0.45mm。

M3：螺距0.5mm。

M4：螺距0.7mm。

M5：螺距0.8mm。

M6：螺距1mm。

M8：螺距1.25mm。

M10：螺距1.5mm。

M12：螺距1.75mm。

M14：螺距2mm。

M18：螺距2.5mm。

M20：螺距2.5mm。

M22：螺距2.5mm。

M24：螺距3mm。

M27：螺距3mm。

M30：螺距3.5mm。

M33：螺距3.5mm。

M36：螺距4mm。

M39：螺距4mm。

M42：螺距4.5mm。

M45：螺距4.5mm。

M48：螺距5mm。

M52：螺距5mm。

M56：螺距5.5mm。

M60：螺距5.5mm。

2. 细牙螺纹M8×1：螺距1mm（细牙，与粗牙M8螺距1.25mm不同）。

M10×1：螺距1mm；M10×1.25（也是细牙的一种）。

M12×1：螺距1mm；M12×1.25；M12×1.5。

一般细牙螺纹的螺距比同规格粗牙螺纹螺距小，在一些需要精密调节或薄壁零件连接等场合使用。

二、英制螺纹1. 惠氏螺纹（BSW、BSF）1/4 20 BSW：表示公称直径为1/4英寸，每英寸20牙，螺距为1.27mm （25.4÷20）。

5/16 18 BSW：公称直径5/16英寸，每英寸18牙，螺距1.411mm（25.4÷18）。

3/8 16 BSW：公称直径3/8英寸，每英寸16牙，螺距1.588mm（25.4÷16）。

7/16 14 BSW：公称直径7/16英寸，每英寸14牙，螺距1.814mm（25.4÷14）。

12）。

9/16 12 BSF（细牙惠氏螺纹）：公称直径9/16英寸，每英寸12牙，螺距2.117mm。

常用螺纹底孔尺寸表-螺纹孔尺寸标准
常用螺纹底孔尺寸表包括：
1. M
2.5底孔尺寸：底孔直径为2.8mm，底孔深度为5.5mm。

2. M3底孔尺寸：底孔直径为
3.2mm，底孔深度为6.5mm。

3. M4底孔尺寸：底孔直径为
4.2mm，底孔深度为8.5mm。

4. M5底孔尺寸：底孔直径为
5.2mm，底孔深度为10.5mm。

5. M6底孔尺寸：底孔直径为
6.2mm，底孔深度为12.5mm。

6. M8底孔尺寸：底孔直径为8.2mm，底孔深度为16mm。

7. M10底孔尺寸：底孔直径为10.5mm，底孔深度为20mm。

8. M12底孔尺寸：底孔直径为13mm，底孔深度为25mm。

以上底孔尺寸参考了ISO标准，但也有根据其他标准进行的设计，具体应根据实际情况选择合适的底孔尺寸。

常用螺纹规格尺寸表螺纹规格尺寸通常以国际单位制（SI）的单位表示，包括直径、螺距等参数。

以下是一些常见的螺纹规格尺寸表，这些规格通常应用于螺钉、螺母等机械连接部件。

请注意，这里仅列举了一些常见的标准，实际应用中可能有其他特定的螺纹规格。

1、公制螺纹规格（Metric Thread）粗螺距螺纹：M1.6、M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M16、M20 等。

细螺距螺纹：M1.6x0.35、M2x0.4、M2.5x0.45、M3x0.5、M4x0.7、M5x0.8、M6x1.0、M8x1.25、M10x1.5、M12x1.75、M16x2.0 等。

2、英制螺纹规格（Imperial Thread）UNC（Unified Coarse Thread）：1/4-20、5/16-18、3/8-16、1/2-13、5/8-11、3/4-10 等。

UNF（Unified Fine Thread）：1/4-28、5/16-24、3/8-24、1/2-20、5/8-18、3/4-16 等。

3、空心螺纹规格（Pipe Thread）NPT（National Pipe Thread）：1/8 NPT、1/4 NPT、3/8 NPT、1/2 NPT、3/4 NPT、1 NPT 等。

BSP（British Standard Pipe）：1/8 BSP、1/4 BSP、3/8 BSP、1/2 BSP、3/4 BSP、1 BSP 等。

4、螺栓标准ISO 螺栓标准：.ISO 4014（类似DIN 931）、ISO 4017（类似DIN 933）等。

ASTM 螺栓标准：ASTM A325、ASTM A490（用于高强度结构）。

这只是一小部分常见的螺纹规格尺寸，实际应用中可能涉及到更多的标准和规格。

在选择螺纹时，需要考虑具体的工程要求，包括承受的载荷、使用环境、连接部件的特性等。

G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细） 美制螺纹（60°） 上部H/8 下部H/4 削平BSW（粗）、BSF（细） 惠制螺纹（55°） 上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。

公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹 粗牙（60°）公制螺纹 细牙（60°）深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d=d-1.6t美制螺纹（UNC、UNF）参数表（60°）底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t注意：in为英寸符号，一英寸等于25.4毫米。

底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时光孔深度尺寸。

（规定为15倍螺距）惠氏螺纹为紧固件螺纹。

公称直径为螺纹大径。
