地质构造(地质图)

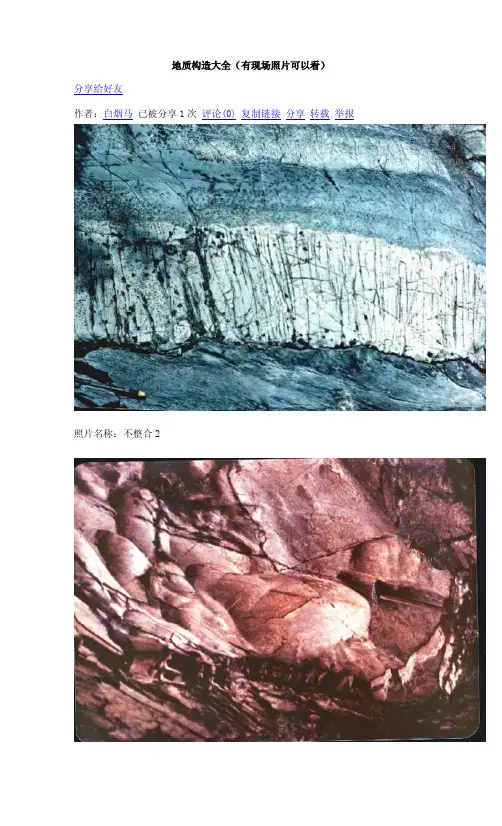

地质构造大全（有现场照片可以看）分享给好友作者：白烟马已被分享1次评论(0)复制链接分享转载举报照片名称：不整合2照片名称：印模照片名称：固流褶皱照片名称：捕虏体3照片名称：捕虏体4照片名称：斜层理3照片名称：方解石照片名称：水平层2照片名称：水平层1照片名称：析离体照片名称：水平层4照片名称：水平层5照片名称：水平岩层照片名称：溶洞照片名称：石英核幔构造1照片名称：碎裂岩照片名称：火炬状节理照片名称：缝合线照片名称：纹层照片名称：贝壳照片名称：长石扭折照片名称：韵律照片名称：风暴岩照片名称：张裂2照片名称：断层30照片名称：断层20照片名称：断层角砾照片名称：直断层1照片名称：破碎带照片名称：云母纽褶照片名称：逆断层照片名称：阶步照片名称：千糜岩照片名称：云母鱼照片名称：旋转斑2照片名称：漂亮斑照片名称：旋转碎斑照片名称：旋转斑6照片名称：碎斑5照片名称：韧变形1照片名称：韧变形17照片名称：韧变形20照片名称：韧变形2照片名称：韧变形18照片名称：韧变形25照片名称：韧变形37照片名称：韧变形3照片名称：韧变形5照片名称：韧变形51照片名称：韧变形53照片名称：劈理照片名称：韧变形8照片名称：交面线理照片名称：劈理0照片名称：交切照片名称：劈理10照片名称：岩脉12照片名称：大型线理照片名称：劈理弯曲照片名称：岩脉3照片名称：扇劈理照片名称：拉伸线理照片名称：扇劈理1照片名称：柱状节理照片名称：石香肠照片名称：片理照片名称：石香肠1照片名称：石香肠2照片名称：石英脉照片名称：窗棱构造2照片名称：线理23照片名称：W型褶皱照片名称：不协褶1照片名称：不对称褶照片名称：不连褶皱照片名称：倾竖褶皱照片名称：叠褶皱4照片名称：叠加褶皱照片名称：叠褶皱8照片名称：复褶皱照片名称：固流褶皱照片名称：固流褶4照片名称：复褶皱2照片名称：复褶皱17照片名称：大向斜照片名称：尖褶皱照片名称：尖圆褶皱照片名称：尖褶皱5。

3 地质构造与地质图识别本章重点、难点⏹地层地质年代的确定；⏹判读地质年代表；⏹认识地质构造的各种类型、地质构造与公路工程的关系；⏹节理玫瑰花图的绘制⏹阅读地质图3.1 地史的基本知识几个概念的区分:地史---地壳发展演变的历史叫做地质历史绝对地质年代----地质事件发生（或地质体形成）的时代,是用距今多少年以前来表示，是通过测定岩石样品所含放射性元素确定的；相对地质年代----地质事件发生（或地质体形成）的先后顺序,是由该岩石地层单位与相邻已知岩石地层单位的相对层位的关系来决定的。

一般以应用相对地质年代为主.一、地层的地质年代地层和岩层的区别：岩层-由两个平行或近于平行的界面（岩层面）所限制的同一岩性组成的层状岩石，称为~，岩层是沉积岩的基本单位而没有时代的含意。

地层-在地质学中，把某一地质时期形成的一套岩层及其上覆堆积物统称为那个时代的地层。

二、地层的相对地质年代◆沉积岩相对地质年代的确定◆岩浆岩相对地质年代的确定◆绝对地质年代的确定（一）沉积岩相对地质年代的确定1．地层层序律：沉积岩在形成过程中，自然的层序总是先老后新(下老上新).2．标准地层对比法：一定区域内，同一时期形成的岩层特征基本一致。

可以以岩石的组成、结构、构造等特点，作为岩层对比的基础. 但此方法具有一定的局限和不可靠性。

3．层位接触关系对比法：不整合接触就成为划分地层相对地质年代的一个重要依据。

4. 生物层序法：化石是确定地质年代的重要依据.沉积岩的接触关系地壳上升可以形成侵蚀面,然后下降又被新的沉积物所覆盖,这种埋藏的侵蚀面称不整合面.上下两套岩层之间具有埋藏侵蚀面的这种接触关系,称不整合接触.（1）角度不整合：埋藏侵蚀面将年轻的、新的、变形较轻的沉积岩同倾斜或褶皱的沉积岩分开，不整合面上下岩层之间有一角度差异。

（2）平行不整合（假整合）：上下两套岩层之间产状一致、互相平行，但在岩性时代、古生物特征上是不连续的，中间发生过沉积间断。

4.4 地质构造与地质构造图的判读一、基础知识地质构造是指地壳中的岩层地壳运动的作用发生变形与变位而遗留下来的形态。

主要是褶皱与断层。

1.什么是褶皱？在地壳运动产生的强大挤压作用下，岩层会发生塑性变形，产生一系列的波状弯曲，叫做褶皱。

2.褶皱的基本单位是褶曲，即褶皱的一个弯曲。

褶曲有两种基本的形态，一种是背斜，一种3.思考分析：背斜成谷、向斜成岭的原因。

背斜顶部因受张力常被侵蚀成谷地向斜槽部受挤压不易被侵蚀反成山岭4.简述断层的形成原因：当地壳运动产生的强大压力和张力，超过了岩石的承受能力时，岩体就会破裂。

岩体发生破裂后，如果两侧的岩体沿断裂面发生明显的位移，就形成了断层。

5.断层与构造地貌：大断层常形成裂谷或陡崖，如东非大裂谷。

断层一侧相对上升的岩块叫地垒，常成为山岭或高地，如庐山、泰山断层一侧相对下降的岩块叫地堑，常成为谷地或低地，如渭河平原、汾河谷地断层线上岩石破碎，易被风化侵蚀成沟谷、泉、湖泊拓展提升一：地质构造的实践运用（找水、找矿、工程建设等）背斜是良好的储油、气构造；且在工程上，利于建隧道。

向斜是良好的储水构造；且在工程上，利于建大坝。

断层处易于找泉水；但大型工程建设应避开断层带。

注意：背斜是良好的储油构造，但背斜并不都储存油；向斜良好的储水构造，但向斜的岩层里不一定都有水。

拓展提升二：了解地质剖面图的判读技巧地质图分为剖面图和平面图，在阅读时要分清是平面图还是剖面图，然后根据以下步骤进行阅读分析-------3看。

1．看图例、比例尺----------通过图例可以了解图示地区出露哪些岩层及其新老关系。

----------看比例尺可以知道缩小的程度。

2．看岩层----判断岩石类型、岩层新老关系、地质构造及发展演变A. 判断岩石类型根据岩石的特征-------沉积岩具有层理构造，可能含有化石，如石灰岩、砂岩、页岩等；变质岩具有片理构造，如大理岩、板岩、石英岩、片麻岩等。

根据岩石成因-----岩浆通道内形成岩浆岩（喷出岩与侵入岩）沉积岩与岩浆的接触面上形成的是变质岩B. 判断岩层新老关系（1）根据地层层序规律确定：沉积岩是受沉积作用形成的，因而一般规律是岩层越老其位置越靠下；岩层越新，其位置越靠上（接近地表）。

地质构造图的判读技巧1．以地质剖面图为例2．地质构造图的判读技巧地质图分为剖面图和平面图，在判读时要分清是平面图还是剖面图，然后再根据以下步骤进行判读分析。

(1)看图例、比例尺：通过图例可以了解图示地区出露哪些岩层及其新老关系。

看比例尺可以知道缩小的程度。

(2)根据岩层的新老关系分析图内的地质构造特征：①若岩层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定下沉，地理环境没有发生明显变化。

②若岩层出现倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱。

岩层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。

③若上下两个岩层之间有明显的侵蚀面存在，说明下部岩层形成后，该地地壳平稳抬升或褶皱隆起上升，地层遭受外力侵蚀。

若侵蚀面上覆有新的岩层，说明该地壳下沉或相邻地区上升；若侵蚀面上部为风化壳，说明地壳上升后一直遭受外力侵蚀。

(3)判断地壳运动状况和受外力作用状况：①褶皱——水平运动。

②断层——升降运动。

③岩层破碎或缺失部分——侵蚀作用。

④有沉积岩层或沉积物说明此处有沉积作用且沉积时地势低洼，可能有过下降运动。

(4)看岩层是否缺失若岩层出现缺失，形成原因可能有：一是在缺失岩层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当地开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。

(5)看是否有岩浆活动：若岩层中有侵入岩存在，说明岩层形成之后又发生了岩浆活动，岩浆活动晚于岩层形成时代。

(6)分析图内的地形特征：有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在地区、最高点、最低点、相对高差等。

如没有等高线，则可以根据水系的分布来分析地形特点，河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。

(7)指导人们的找矿行为：①包括利用向斜构造找水。

②利用背斜找油。

③利用向斜、背斜确定钻矿位置。

二、地质构造及地质图Ⅰ.名词解释1.地质构造P23构造运动引起地壳岩石变形与变位,这种变形、变位被保留下来的形态被称为地质构造。

2.地质作用P24就是指由自然动力引起地球(最主要就是地幔与岩石圈)的物质组成、内部结构与地表形态发生变化的作用。

3.绝对年代法P25就是指通过确定地层形成时的准确时间,依此排列出各地层新、老关系的方法。

4.相对年代法P25就是通过比较各地层的沉积顺序、古生物特征与地层接触关系来确定其形成先后顺序的一种方法。

5.褶皱构造P32在构造运动作用下,岩层产生的连续弯曲变形形态。

6.背斜P32岩层弯曲向上凸出,核部地层时代老,两翼地层时代新。

正常情况下,两翼地层相背倾斜。

7.向斜P32岩层弯曲向下凹陷,核部地层时代新,两翼地层时代老。

正常情况下,两翼地层相向倾斜。

8.节理P35就是指岩层受力断开后,裂面两侧岩层沿断裂面没有明显的相对位移时的断裂构造。

9.断层P37就是指岩层受力断开后,断裂面两侧岩层沿断裂面有明显相对位移时的断裂构造。

10.地质图P43就是把一个地区的各种地质现象,如地层、地质构造等,按一定比例缩小,用规定的符号、颜色与各种花纹、线条表示在地形图上的一种图件。

Ⅱ.单项选择题(在下列各题中选最佳答案,将其代码填在括号中)1.岩层产状就是指( )。

P31A.岩层在空间的位置与分布B.岩层在空间的延伸方向C.岩层在空间的倾斜方向D.岩层在空间的倾斜程度2.岩层的倾角表示( )。

P31A.岩层面与水平面相交的夹角B.岩层面与水平面相交的交线方位角C.岩层面最大倾斜线与水平面交线的夹角D.岩层面的倾斜方向3.当岩层界线与地形等高线平行时,岩层就是( )。

P30A.缓倾岩层B.陡倾岩层C.水平岩层D.直立岩层4.岩层产状记录为145∠5时,表示岩层的走向为( )。

P32A. 5°B.145°C.35°D.175°5.岩层产状记录为S45°E∠15°S时,表示岩层倾向为( )。

第二章地质构造与地质图第1节地壳运动及地质作用的概念一、地壳运动的概念（一）地壳运动的特点地壳在地质历史中，受地球内外动力地质作用的影响，不断地运动和演变。

由于物质的运动，引起地壳内部和外部各方面的矛盾斗争，从而促使地壳内的结构不断变化和发展，这种引起地壳结构改变的运动称地壳运动，地壳运动的结果，形成地壳表面各种不同的地质构造形态，因此，又把地壳运动称为构造运动。

地震、火山喷发是剧烈的地壳运动，能给人们留下深刻的印象，但它们发生的次数少，持续时间短暂，缓慢而长期的地壳运动使岩石发生变形和变位，其结果称为地壳构造。

地壳运动具有如下特征：1地壳运动的普遍性与长期性。

整个地壳都处于长期不断的运动之中。

从空间上看，地壳的任何一个区域都发生着运动。

从时间上看，从古至今，地壳时刻也未停止过运动。

例1：旅大附近、荣城、漳州和雷州半岛等地的古海滩都已高出现代海平面80~40m。

广州东南七星岗有海滩破坏痕迹，现在已远离海边数10km 。

例2：据研究，我国舟山群岛、台湾岛与海南岛在第四纪早期都是与大陆相连的，后来，由于台湾海峡地壳下沉才与大陆分开的。

例3：在海拔4300m喜马拉雅山夏希邦马峰发现身长10多m的西藏鱼龙化石：在1亿8000万年~700万年，阿尔卑斯山~喜马拉雅山一带为一巨大的内海—古地中海，后来由于地壳上升，才形成了横贯东西的高大山脉阿尔卑斯山~喜马拉雅山山脉。

例4：低地之国—荷兰，1682年有人在海边一块巨石上刻下当时海面标记，至1953年，标记已沉入海平面以下1.3m，说明该地以0.47cm/y速度下降，使荷兰1/4国土低于海平面，荷兰人为了生存，不断加高海堤高度。

上述足以证明地壳运动是普遍的长期不断的，只是时代越老保存越少，我们难以了解而已。

2 地壳运动的方向性。

升降运动可通过大地水准测量来发现：芬兰南部沿海以0.1~0.4cm/y的速度上升，而丹麦西部沿海以0.1cm/y的速度下降。

水平运动用大地三角测量来查明，如美国旧金山附近圣安德斯断层在1882年~1946年作了定时测量，结果发现断层西盘主要向WN方向运动，平均速度1cm/y。
