第四章 疲劳试验
引言
材料构件在变动应力和应变的长期作用下， 由于累积损伤而引起的断裂的现象——疲劳。 疲劳属低应力循环延时断裂。 不产生明显的塑性变形，呈现突然的脆断。 ∴疲劳断裂是一种非常危险的断裂。 ∴工程中研究疲劳的规律、机理、力学性能指 标、影响因素等，就具有重要的意义。
（2）σmax~σm 图 y轴上的边界点为σ-1和 -σ-1，x轴则同前图。 σmax=σb ，利用不同的 应力比r来作图。若为韧性 材料σmax=σ0.2 （3）公式法 上两图中的曲线可用数学 公式表示 可以很方便利用 σb ，σ-1， σ0.2和r，求得σr。
第二节 疲劳抗力指标及其测定 一、疲劳极限的测定

第四章应变疲劳

第四章应变疲劳

大多数金属材料，在循环数增加到一定次数后，σ-ε响应逐渐趋于稳定，形成 稳态滞后环。图4.3中低碳钢，在N约100次左右，即可形成稳态滞后环。当然，也 有些材料需要较长的循环次数才能形成稳态环；甚至还有些材料的滞后环一直都不 会稳定。对于这些材料，往往用在该应变幅下，一半寿命处的滞后环，作为名义稳 态滞后环。
在讨论应变疲劳性能之前，有必要研究在循环载荷作用下材料的应力—应变响 应，希望对于疲劳问题有较深入的了解。为此，先讨论材料的单调应力—应变响应 ，便于以后对循环应力—应变响应的研究。
4.1.1 工程应力、应变与真应力、真应变
在由标准试件单轴拉伸试验确定材料的应力—应变曲线时，应力和应变都是以
变形前的几何尺寸（标距长度l 0、截面
则由前述各式即有：
σ=P/A=Pl /A0l 0=(P/A0)[(l 0+Δl )/l 0]=S(1+e)
(4-5)
ε=ln(1+e)=ln(l /l 0)=ln(A0/A)=ln[100/(100-RA)]
(4-6)
式中，RA=(A0-A)×100/A0, 是截面收缩率。
上述二式，给出了均匀变形阶段工程应力、应变与真应力、真应变间的关系。
ln( 1 + e )
l 为加载到P时，变形后的长度。
(4-4)
随着载荷增加，材料进入屈服，经过强化、颈缩直至最后断裂。在颈缩之前，
试件发生伸长的同时，其横截面均匀缩小，称为均匀变形阶段，如图4.1所示。
忽略弹性体积变化，假定发生变形后体积不变，则在颈缩之前的均匀变形阶
段，可以假设有：
A0l 0=Al
4.3.1 材料的记忆特性 σ
图4.6是典型的加载—卸载—加载曲线图。如

应变疲劳

应变疲劳
• Remberg-Osgood弹塑性应力-应变关系
σ ε = εe + ε p = + E K
σ
1n
滞后环
• • •
应力应变响应随循环次数而改变 一定周次后有稳定滞后环 有循环硬化和软化现象
循环应力-应变曲线
• 由不同应变恒幅对称循环控制下的疲劳实验，得到一族 由不同应变恒幅对称循环控制下的疲劳实验，
l
• 真实应变 ε =
应力-应变曲线
塑性材料模型
弹性应力-应变曲线
• 应力与弹性应变关系，Hooke定理 应力与弹性应变关系， • 应力与塑性应变关系，Holomon定理 应力与塑性应变关系， • K为强度系数，n为应变硬化指数 为强度系数，
σ = Eε
σ = K (ε p )
n
应力-应变曲线
作业
• 弹性模量E=2.1e5MPa，K’=1220MPa, n’=0.2，求循环
响应； 响应；
σ 稳态滞后环，即循环 a − ε a 曲线； 稳态滞后环， 曲线； • 与单调 σ − ε不同，选好载荷作用下的循环 σ a − ε a 曲线； 不同， 曲线；
材料记忆特性
• 应变第二次到达某处，该处曾发生过应变反向，形成封 应变第二次到达某处，该处曾发生过应变反向，
闭环； 闭环； • 过封闭环顶点，路径不受封闭环的影响，仍记得原来的 过封闭环顶点，路径不受封闭环的影响， 路径； 路径；
应变疲劳简介

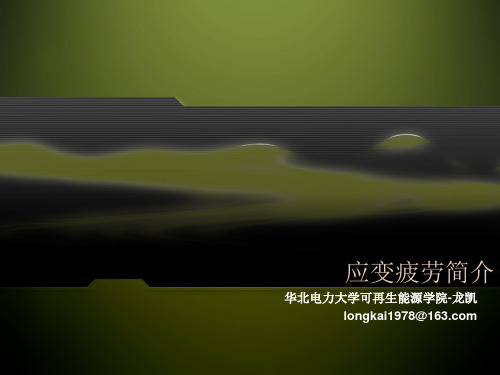

华北电力大学可再生能源ቤተ መጻሕፍቲ ባይዱ院-龙凯 华北电力大学可再生能源学院 龙凯 longkai1978@
工程应力、应变
• 工程应力S=P/A0 • 工程应变e=(l-l0)/l0
真实应力、应变

疲劳与断裂课程,,学习指南

疲劳与断裂课程,,学习指南

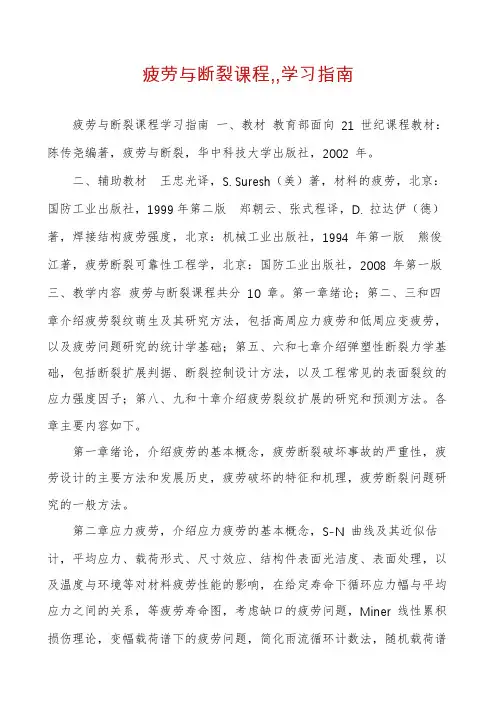

疲劳与断裂课程,,学习指南疲劳与断裂课程学习指南一、教材教育部面向21 世纪课程教材：陈传尧编著，疲劳与断裂，华中科技大学出版社，2002 年。

二、辅助教材王忠光译，S. Suresh（美）著，材料的疲劳，北京：国防工业出版社，1999年第二版郑朝云、张式程译，D. 拉达伊（德）著，焊接结构疲劳强度，北京：机械工业出版社，1994 年第一版熊俊江著，疲劳断裂可靠性工程学，北京：国防工业出版社，2008 年第一版三、教学内容疲劳与断裂课程共分10 章。

第一章绪论；第二、三和四章介绍疲劳裂纹萌生及其研究方法，包括高周应力疲劳和低周应变疲劳，以及疲劳问题研究的统计学基础；第五、六和七章介绍弹塑性断裂力学基础，包括断裂扩展判据、断裂控制设计方法，以及工程常见的表面裂纹的应力强度因子；第八、九和十章介绍疲劳裂纹扩展的研究和预测方法。

各章主要内容如下。

第一章绪论，介绍疲劳的基本概念，疲劳断裂破坏事故的严重性，疲劳设计的主要方法和发展历史，疲劳破坏的特征和机理，疲劳断裂问题研究的一般方法。

第二章应力疲劳，介绍应力疲劳的基本概念，S-N 曲线及其近似估计，平均应力、载荷形式、尺寸效应、结构件表面光洁度、表面处理，以及温度与环境等对材料疲劳性能的影响，在给定寿命下循环应力幅与平均应力之间的关系，等疲劳寿命图，考虑缺口的疲劳问题，Miner 线性累积损伤理论，变幅载荷谱下的疲劳问题，简化雨流循环计数法，随机载荷谱下的疲劳问题。

第三章疲劳应用统计学基础，介绍疲劳数据的分散性，描述疲劳寿命分布的两种主要分布函数：正态分布和威布尔分布，二元线性回归方法，S-N 曲线和p-S-N 曲线的拟合，以及利用回归方程进行寿命问题的统计推断。

第四章应变疲劳，介绍应变疲劳的基本概念，单调的应力应变响应及其描述，滞后环，循环应力应变响应及其描述，材料的记忆特性，变幅循环应力应变响应计算，应变寿命曲线与平均应力影响，考虑缺口的应变寿命分析。

疲劳与断裂应变疲劳1

疲劳与断裂应变疲劳1

3) 材料的循环性能：
循环应力应变曲线
ea=
eea
epa=
a E
(
a K
)1
n
滞后环曲线
De =
Dee
Dep =
D E
2
(
D 2 K
1
)
n
4) 变幅循环下的应力-应变计算方法：
第一次加载，由a-ea曲线描述，已知ea算a。 后续反向，由De-D曲线描述；
由谱中已知的De算相应的D，且有： ei+1 =ei Dei-i+1 ； i+1=i Di-i+1
3-4 卸载。经过2’处时，应变曾在该处 (2处)发生 过反向，由记忆特性知2-3-2’形成封闭环， 且不影响其后的-e响应。
按路径 1-2-4计算-e响应，有：
D
D
De =
1-4 2 (
1-4 ) 1 n
得到： e41=-e41-De1-4；E4=1-D1-4。2 K
e
1 3
1' 5 5'
2 2’ 7
4) 依据计算数据(eI ,i ), 画出-e响应曲线。
例4.1 变幅应变谱如图。已知 E=2.1×105MPa, K'=1220MPa, n'=0.2, 试计算其循环响应。
解：0-1 e1=1/E+(1/K')1/n'
e1=0.01 \1=462MPa
1-2 卸载。 De1-2=D1-2/E+2(D1-2/2K')1/n' De1-2=0.012 \D1-2=812MPa 故：e2=e1-De1-2=-0.02；
Masing效应
在不同应力水平得到的滞回环通过坐标平移，使其最低点与原点 重合，如果滞回环最高点的连线与其上行线重合，则该材料具有 Masing效应。

疲劳与断裂4ppt课件第四章节应变疲劳

疲劳与断裂4ppt课件第四章节应变疲劳

多轴应变疲劳研究
总结词
多轴应变疲劳是工程结构中常见的应力 状态，研究多轴应变疲劳对于提高结构 的安全性和可靠性具有重要意义。
VS
详细描述
多轴应变疲劳涉及到多个方向的应力分量 ，其断裂行为和寿命预测比单轴应变疲劳 更为复杂。因此，需要深入研究多轴应变 疲劳的机制和规律，包括多轴应变疲劳的 损伤演化、寿命预测和实验技术等。
THANKS
感谢观看
02
应变疲劳的实验研究
应变疲劳实验方法
实验对象
选择一定数量的受试者，可以是 不同年龄、性别和身体状况的人 群，以探究应变疲劳在不同个体 之间的表现。
实验设计
设计合理的实验方案，包括应变 方式、应变时间、恢复时间等， 确保实验过程科学、严谨。
实验操作
在实验过程中，确保受试者按照 规定的应变方式进行操作，并记 录相关数据。
影响应变疲劳的因素包括材料特性、应力水平、温度、环 境条件等。
要点二
详细描述
材料的特性，如硬度、韧性、强度等，对应变疲劳有显著 影响。高硬度和脆性的材料更容易发生应变疲劳。应力水 平，特别是低应力幅值和高循环应变，也是影响应变疲劳 的重要因素。温度和环境条件，如湿度、腐蚀介质等，也 会对应变疲劳产生影响。在高温和腐蚀环境中，材料的抗 应变疲劳性能通常会降低。
01
根据实验结果分析，总结应变疲劳在不同个体之间的表现和规
律。
提出研究建议
02
根据实验结论，提出对应变疲劳进一步研究的建议和方法，为
相关领域的研究提供参考。
应用前景展望
03
探讨应变疲劳在生产、生活等方面的应用前景，为实际应用提
供指导。
03
应变疲劳的数值模拟
数值模拟方法

应变疲劳实例

应变疲劳实例

应变疲劳实例
应变疲劳是当一个人因受到应力而变得疲惫不堪的一种状态。

它可能会让一个人的身体和心理变得疲惫不堪，最终影响到他们的日常生活以及工作表现。

下面将用一个实例来描述这种应变疲劳状态：杰克（Jack）是一名30岁的职场新人，正在努力地从事他的工作。

由于过于勤奋而疲惫，他经常工作到深夜，睡眠不足，以至于身体和精神都不好，这种情况一直持续了几个月，情况最终恶化到某一天他只能睡到中午才能起床并继续工作。

虽然最终杰克仍然保持良好的工作表现，但是由于他的身体和精神处于应变疲劳的状态，他的工作效率也相应地降低了。

他的记忆力也减弱了，而且他的情绪不稳定，他常常沮丧、抑郁，甚至经常表现出焦虑、恐惧、躁狂以及紧张等不良情绪。

他最终发现，最好的解决办法是开始一些身体和心理的休息，保持睡眠正常，并在工作之外抽出一些时间来进行身体和心理健康的活动。

- 1 -。

第四讲 损伤理论,荷载谱处理,应变疲劳

第四讲 损伤理论,荷载谱处理,应变疲劳

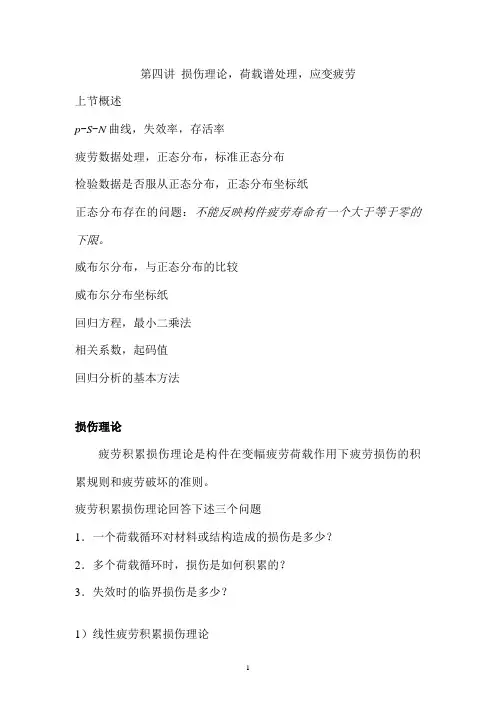

第四讲损伤理论，荷载谱处理，应变疲劳上节概述p-S-N曲线，失效率，存活率疲劳数据处理，正态分布，标准正态分布检验数据是否服从正态分布，正态分布坐标纸正态分布存在的问题：不能反映构件疲劳寿命有一个大于等于零的下限。

威布尔分布，与正态分布的比较威布尔分布坐标纸回归方程，最小二乘法相关系数，起码值回归分析的基本方法损伤理论疲劳积累损伤理论是构件在变幅疲劳荷载作用下疲劳损伤的积累规则和疲劳破坏的准则。

疲劳积累损伤理论回答下述三个问题1．一个荷载循环对材料或结构造成的损伤是多少？2．多个荷载循环时，损伤是如何积累的？3．失效时的临界损伤是多少？1）线性疲劳积累损伤理论线性疲劳积累损伤理论假设在循环荷载作用下，疲劳损伤是可以线性累加，各应力之间相互独立，当累加损伤到某一数值构件发生疲劳破坏。

Palmgren －Miner （P －M ）线性疲劳积累损伤准则若构件在某恒幅应力水平S 作用下的疲劳寿命为N ，则经受n 次循环时的损伤为： Nn D =构件在应力水平S i 作 用下经受n i 次循环的损伤 为D i = n i /N i ，在k 个应力 水平作用下的总损伤为： ∑∑====ki iik i i N n D D 11破坏准则：11==∑=ki iiCR N n DMiner 疲劳积累损伤理论没有考虑荷载作用的先后次序。

材料“锻练效应”（training effect ）一般，高－低加载顺序临界积累损伤值D CR 小于1，低－高加载顺序临界积累损伤值D CR 大于1。

N 1 N 2 S 1S 3S maxNS 2N 3变幅拉－压疲劳寿命对于随机荷载，按Miner 理论计算破坏时的临界损伤值D CR 接近于1。

Manson 双线性模型Manson 在修正Miner 准则时提出的两级疲劳加载时的疲劳寿命预测公式η⎪⎪⎭⎫ ⎝⎛-=11221N n N nη：与疲劳加载顺序相关的参数当疲劳加载从高到低时0 < η < 1，反之η > 1。

第四章 材料的疲劳ppt课件

第四章 材料的疲劳ppt课件

对青铜：
σ-1 =0.21 σb
疲劳极限与材料强度近似成正比，所以合金化、
细化晶粒和组织等强化方法可以提高材料的疲劳
极限。
.
（2）非对称应力循环下的疲劳极限
大多数机械零件所承受载荷属于非对称循 环应力。 ——考虑平均应力、应力幅、应力比
应力比提高， 疲劳极限和 疲劳寿命增 长!
.
平均应力提高，疲劳极限和疲劳寿命减小!
不适用于循环频率较高的试验，故也称低频疲劳或应变疲劳。
.
观察试件在这一阶段的破坏断口，可见到材料已
发生塑性变形的特征。所以低周疲劳性能常用应 变-寿命曲线表征。一般的疲劳曲线特指N>104范
围内的应力-寿命曲线。
有些机械零件，例如一次性使用的火箭发动机的某些零件、 导弹壳体等，在整个使用寿命期间应力变化次数只有几百到 几千次，故其疲劳属于低周疲劳。但对绝大多数通用零件来 说，当其承受变应力作用时，其应力循环次数总是大于 10000的。所以大部分是高周疲劳。
.
例题
疲劳试验的平均应力是50MPa，应力变化 幅度是30MPa。试计算：1、最大应力；2、 最小应力；3、应力比。
解：平均应力σm= (σmax+σmin)/2=50 应力变化Δσ=2σa= (σmax-σmin)=30 σmax=65MPa；σmin=35MPa；r=0.54
.
1.2 疲劳破坏
德国人Wohler针对火车车轴疲劳进行研究， 得到了循环应力（S）与疲劳循环寿命（N） 之间的关系。——疲劳曲线（S-N曲线）
.
旋转弯曲疲劳试验
试样旋转并承受一弯矩。 产生弯矩的力恒定不变且 不转动。试样可装成悬臂， 在一点或两点加力；或装 成横梁，在四点加力。试 验一直进行到试样失效或 超过预定应力循环次数。

Ch04应变疲劳

Ch04应变疲劳

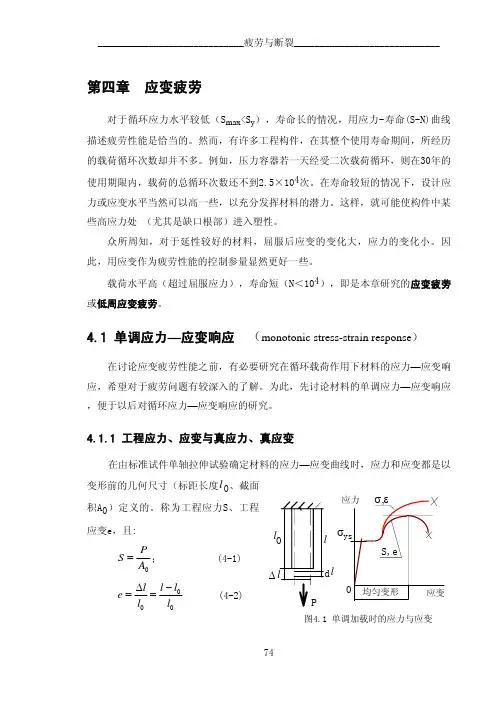

这样，就可能使构件中某些高应力区进入塑 性。此时应变变化大，应力变化小。因此，用应 变作为疲劳性能的控制参量显然更好一些。
