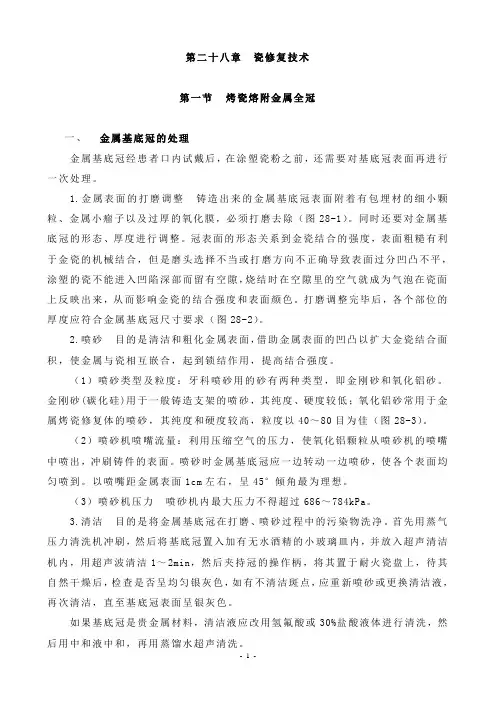

第二十八章瓷修复技术第一节烤瓷熔附金属全冠一、金属基底冠的处理金属基底冠经患者口内试戴后，在涂塑瓷粉之前，还需要对基底冠表面再进行一次处理。
1.金属表面的打磨调整铸造出来的金属基底冠表面附着有包埋材的细小颗粒、金属小瘤子以及过厚的氧化膜，必须打磨去除（图28-1）。
同时还要对金属基底冠的形态、厚度进行调整。
冠表面的形态关系到金瓷结合的强度，表面粗糙有利于金瓷的机械结合，但是磨头选择不当或打磨方向不正确导致表面过分凹凸不平，涂塑的瓷不能进入凹陷深部而留有空隙，烧结时在空隙里的空气就成为气泡在瓷面上反映出来，从而影响金瓷的结合强度和表面颜色。
打磨调整完毕后，各个部位的厚度应符合金属基底冠尺寸要求（图28-2）。
2.喷砂目的是清洁和粗化金属表面，借助金属表面的凹凸以扩大金瓷结合面积，使金属与瓷相互嵌合，起到锁结作用，提高结合强度。
（1）喷砂类型及粒度：牙科喷砂用的砂有两种类型，即金刚砂和氧化铝砂。
金刚砂(碳化硅)用于一般铸造支架的喷砂，其纯度、硬度较低；氧化铝砂常用于金属烤瓷修复体的喷砂，其纯度和硬度较高，粒度以40～80目为佳（图28-3）。
（2）喷砂机喷嘴流量：利用压缩空气的压力，使氧化铝颗粒从喷砂机的喷嘴中喷出，冲刷铸件的表面。
喷砂时金属基底冠应一边转动一边喷砂，使各个表面均匀喷到。
以喷嘴距金属表面1cm左右，呈45°倾角最为理想。
（3）喷砂机压力喷砂机内最大压力不得超过686～784kPa。
3.清洁目的是将金属基底冠在打磨、喷砂过程中的污染物洗净。
首先用蒸气压力清洗机冲刷，然后将基底冠置入加有无水酒精的小玻璃皿内，并放入超声清洁机内，用超声波清洁1～2min，然后夹持冠的操作柄，将其置于耐火瓷盘上，待其自然干燥后，检查是否呈均匀银灰色，如有不清洁斑点，应重新喷砂或更换清洁液，再次清洁，直至基底冠表面呈银灰色。
如果基底冠是贵金属材料，清洁液应改用氢氟酸或30%盐酸液体进行清洗，然后用中和液中和，再用蒸馏水超声清洗。
