拓普康全站仪基本操作(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March拓普康全站仪基本操作一.仪器功能键说明1.键：设置键，可设置仪器显示屏幕照明，倾斜补偿器. 温度.气压.棱镜常数。

2.ㄥ键为坐标测量，建立好测站，后视设置，进行后视测量确认，完成后可直接测量棱镜所在位置的三维坐标。

3.MENU 键：为菜单键，功能有数据采集，放样，存储管理，测量程序，等均由此键查出。

4.为距离测量键，望远镜瞄准棱镜后，按此键可直接测量出此点的平距，斜距，或进行距离放样。

5.ANG键为角度测量键，全站仪在角度测量模式下，使用方法与电子经纬仪相同。

注：仪器开机界面一般为角度测量界面。

6.ESC键：为返回键，返回上一步。

7.ENT键：为回车键，“确认键”二.全站仪放样在作业区内选通视良好的二个坐标点作为测站点，设立测站架设仪器，在仪器上设置测站点坐标，仪器高度。

另外一人架设棱镜，调整整平后，用对讲机向测站人汇报棱镜高度。

测站操作人员设置后坐标及棱镜高度，瞄准后视棱镜，进行坐标定向。

完成后，仪器返回到坐标测量界面，反测后视坐标，确认定向正确后，开始放样。

1.坐标放样：设置测站，后视，坐标定向完成后，安MENU键，看屏幕显示找到坐标放样界面，按ENT确认，先输入A（X）坐标值，再输B（Y）坐标值，完成后按ENT 确认，仪器自动进行内业计算，并显示方位角度差和距离差，松开仪器制动，慢慢转到仪器使角度差接近0度，后拧紧制动，采用微动螺旋调整到角度归零，按仪器屏幕上距离下方的按键，进行距离放样，指挥棱镜移动到望远镜的视线上，测量距离，如果为负数棱镜应向远离仪器移动，如果为正数棱镜应向仪器跟前移动，直到距离与内业计算数值相符，则棱镜所在的位置就是放样的坐标点位置。

此点放样完成，检核，返回到坐标测量界面，测量此点坐标，与放样点坐标对比，有无误差，无误差说明放样正确，否则必须重放。

1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。

2）当精度要求高时：——可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。

2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。

输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。

（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。

3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X ，Y ，H ）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有：高程：（3）方法：输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。

全站仪后方交会法步骤和高程测量步骤集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-1、角度测量（angleobservation）?（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。

2）当精度要求高时：——可用测回法（methodofobservationset）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。

2、距离测量（distancemeasurement）?PSM、PPM的设置——测距、测坐标、放样前。

1）棱镜常数（PSM）的设置。

一般：PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。

输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。

（1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。

3、坐标测量（coordinatemeasurement）?（1）功能：可测量目标点的三维坐标（X，Y，H）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：?坐标：?若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有：高程：?（3）方法：?输入测站S（X，Y，H），仪器高i，棱镜高v——瞄准后视点B，将水平度盘读数设置为——瞄准目标棱镜点T，按“测量”，即可显示点T的三维坐标。

拓普康全站仪操作一、仪器准备1.打开全站仪的电源并进行自检。

2.检查仪器附件是否齐全，确保存储卡、电池、蓝牙等配件安装完好。

二、选择合适的工作模式根据实际需求选择仪器的工作模式，包括测量坐标、高程、方位角等。

在选择相应的模式前，需要设置工作的坐标系统和高程基准。

三、设置目标1.设置测量目标点。

2.使用架设铁路或准网绳等方式悬挂反射棱镜，确保其稳定性。

四、建立初始测站1.找到一个较高、较稳定的位置设置初始测站。

2.将全站仪放置在三脚架上，并调整水平仪水平。

五、测量目标点的坐标1.对准目标点，使其在十字线的交点处。

2.按下观测键，全站仪会自动旋转并测量目标点的坐标。

3.测量完毕后，全站仪会自动计算出目标点的X、Y、Z坐标值。

六、测量目标点的高程1.将全站仪的望远镜对准目标点上的反射棱镜。

2.按下高差键，全站仪会自动测量目标点的高程。

3.测量完毕后，全站仪会自动计算出目标点的高程值。

七、测量目标点的方位角1.将全站仪的望远镜对准目标点上的反射棱镜。

2.按下方位角键，全站仪会自动测量目标点的方位角。

3.测量完毕后，全站仪会自动计算出目标点的方位角值。

八、存储数据1.在测量完成后，按下存储键将数据保存到存储卡中。

2.可以通过USB接口将数据传输到电脑上进行后续处理。

九、注意事项1.在使用全站仪前，需要进行校正，以确保其精度和准确性。

2.操作全站仪时，应避免长时间暴露在阳光直射的环境中，以免影响测量结果。

3.全站仪是精密仪器，使用时应避免碰撞和摔落，以免损坏。

4.在测量之前，应先确认目标点的反射棱镜是否能正常反射信号，以免影响测量结果。

5.使用全站仪时，要注意保持仪器和反射棱镜之间的一定距离，以免产生遮挡和干扰。

6.在进行测量时，要保持仪器和反射棱镜之间的视线畅通，以获得准确的测量结果。

全站仪后方交会放样使用方法全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。

全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站，后方交会是比较高级和常用的方法。

现以本尼康全站仪为例，讲述全站仪后方交会法建站、放样全过程。

一、建站1.将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。

尽量保证视线夹角在60度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。

（注意：整个放样过程中仪器附近不应有人来回走动，且放样人员应尽量站在一点不动，减少因人员走动导致仪器震动偏移。

）2.固定仪器，上下松动架腿大致调整圆水准器气泡基本居中，按下电源键开机，上下左右转动一下，按下“0”键，进入精平模式。

将水准管放于平行于两螺旋连线方向，关注屏幕上数值，“”过大，便同时向内或向外转动平行方向两螺旋至数值符合要求（一般数值处于5＂以内即可）；“”过大，便左转或右转垂直方向螺旋至数值符合要求。

旋转60度，检查，若仍有些许偏差，再按上述调整。

再旋转60度继续检查至完成。

3.按下“确定”键记录，按“建站”键进入建站模式，选择“后方交会法”按“确定”。

①若全站仪内已有建站点坐标，可在“PT”栏输入点名（“MODE”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m和1.2m两种）；②若全站仪内无建站点坐标，于“PT”处按“确定”键进入坐标输入界面，XYZ输完后，按“确定”回到界面，再输入仪器高。

CD数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量1”（一般仪器内部设置“测量1”为棱镜模式且双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT”输入点坐标和棱镜高进行后视点2的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。

1、角度测量angleobservation1功能：可进行水平角、竖直角的测量;2方法：与经纬仪相同,若要测出水平角∠AOB,则：1当精度要求不高时：瞄准A点——置零0SET——瞄准B点,记下水平度盘HR的大小;2当精度要求高时：——可用测回法methodofobservationset;操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”HSET;2、距离测量distancemeasurementPSM、PPM的设置——测距、测坐标、放样前;1棱镜常数PSM的设置;一般：PRISM=0原配棱镜,-30mm国产棱镜2大气改正数PPM乘常数的设置;输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值;1功能：可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法：照准棱镜点,按“测量”MEAS;3、坐标测量coordinatemeasurement1功能：可测量目标点的三维坐标X,Y,H;2测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去因为有正有负测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下;;;若输入：方位角,测站坐标,；测得：水平角和平距;则有：方位角：坐标：若输入：测站S高程,测得：仪器高i,棱镜高v,平距,竖直角,则有：高程：3方法：输入测站SX,Y,H,仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标;4、点位放样Layout1功能：根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度; 2放样原理1在大致位置立棱镜,测出当前位置的坐标;2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值ΔX 和横向差值ΔY;3根据显示的dD、dHR或ΔX、ΔY,逐渐找到放样点的位置;5、程序测量programs1数据采集datacollecting2坐标放样layout3对边测量MLM、悬高测量REM、面积测量AREA、后方交会RESECTION等;4数据存储管理;包括数据的传输、数据文件的操作改名、删除、查阅;§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;显示屏上显示符号的含义：V——竖盘读数；HR——水平读盘读数右向计数；HL——水平读盘读数左向计数；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；——正在测距；N——北坐标,x；E——东坐标,y；Z——天顶方向坐标,高程H;二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET：设置水平读数为：0°00ˊ00";F2 HOLD：锁定水平读数;F3 HSET：设置任意大小的水平读数;F4 P1↓：进入第2页;第2页F1 TILT：设置倾斜改正开关;F2 REP：复测法;F3 V%：竖直角用百分数显示;F4 P2↓：进入第3页;第3页F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L：右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS：天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓：进入第1页;2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪;F3 S/A：设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓：进入第2页;第2页F1 OFSET：偏心测量方式;F2 SO：距离放样测量方式;F3 m/f/i：距离单位米/英尺/英寸的切换;F4 P2↓：进入第1页;3、坐标测量模式功能：按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/Coarse/Tracking;F3 S/A：设置棱镜改正值PSM,大气改正值PPM常数;F4 P1↓：进入第2页;第2页F1 R.HT：输入棱镜高;F2 INS.HT：输入仪器高;F3 OCC：输入测站坐标;F4 P2↓：进入第3页;第3页F1 OFSET：偏心测量方式;F2 ———F3 m/f/i:距离单位米/英尺/英寸切换;F4 P3↓：进入第1页;4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1、棱镜常数PRISM的设置——进口棱镜多为0,国产棱镜多为-30mm;具体见说明书2、大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入; 说明：PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本相同;照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;2、按HSET,输入测站O至后视点A的坐标方位角;如：输入65.4839,即输入了;3、按键,进入坐标测量模式;按P↓,进入第2页;4、按OCC,分别在N、E、Z输入测站坐标X0,Y0,H0;5、按P↓,进入第2页,在INS.HT栏,输入仪器高;6、按P↓,进入第2页,在R.HT栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按OOC.PTF1,再按NEZ,输入测站O点的坐标X0,Y0,H0；并在INS.HT一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA；若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填;8、按NEXT——反复5、6两步,放样下一个点C;后方交会法通常用在高精度测量设站中,因其具备足够检核条件而被广泛应用;这种方法对仪器本身精度要求、稳定性非常高;。

内容简介:本指导书内容分为三个部分：1、TOPCON GTS-300系列全站仪操作使用指南.2、PENTAX PTS-V 全站仪操作使用简介.3、TOPCON GTS-312全站仪操作使用简介.一、仪器外观和功能说明1.仪器外观图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键. ◢——进入距离测量模式键. ANG ——进入角度测量模式键. MENU ——进入主菜单测量模式键.ESC ——用于中断正在进行的操作,退回到上一级菜单. POWER ——电源开关键 ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,分别对应显示屏上相应位置显示的命令. 3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；——正在测距； N ——北坐标,相当于x ；E ——东坐标,相当于y ；Z ——天顶方向坐标,相当于高程H.二、角度测量模式功能：按ANG 键进入,可进行水平角、竖直角测量,倾斜改正开关设置.F1 OSET ：设置水平读数为000000'''.F2 HOLD ：锁定水平读数.第1页F3 HSET ：设置任意大小的水平读数.F4 P1↓： 进入第2页.F1 TILT ：设置倾斜改正开关. 第2页F2 REP ： 复测法.F3 V% ：竖直角用百分数显示.F4 P2↓：进入第3页.F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声.F2 R/L ：右向水平读数HR/左向水平读数HL切换,一般用HR.第3页F3 CMPS ：天顶距V/竖直角CMPS的切换,一般取V.F4 P3↓：进入第1页.三、距离测量模式功能：先按◢键进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/coarse/tragcking（精测/粗测/跟踪）.第1页 F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）.F4 P1↓：进入第2页.F1 OFSET：偏心测量方式.F2 SO：距离放样测量方式.第2页F3 m/f/i：距离单位米/英尺/英寸的切换.F4 P2↓：进入第1页.四、坐标测量模式功能：按进入,可进行坐标（N,E,H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/Coarse/Tracking.第1页F3 S/A：设置棱镜改正值（PSM）,大气改正值（PPM）常数.F4 P1↓：进入第2页.F1 ：输入棱镜高.F2 ：输入仪器高.第2页F3 OCC：输入测站坐标.F4 P2↓：进入第3页.F1 OFSET：偏心测量方式.第3 页 F3 m/f/i: 距离单位米/英尺/ 英寸切换.F4 P3↓：进入第1页.五、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理、参数设置等.DATA COLLECT(数据采集)第1页LAY OUT(点的放样)MEMORY MGR.(内存管理)PROGRAM(程序)第2页 GRID FACTOR(坐标格网因子)ILLUMINATION(照明)PARAMETRERS(参数设置)第3页CONTRAST ADJ.(显示屏对比度调整)1、MEMORY MGR.(存储管理)STATUS(显示测量数据、坐标数据文件总数)第1页(查找测量数据、坐标数据、编码库)MAINTAIN(文件更名、查找数据、删除文件). INPUT(坐标数据文件的数据输入)第2页C OORD.(删除文件中的坐标数据)INPUT(编码数据输入)TRANSFER(向微机发送数据、接收微机数据、设置通讯参数)第3页(初始化数据文件)2、PROGRAM(程序)(悬高测量)第1页(对边测量)COORD.(设置测站点Z坐标)(计算面积)第2 页TO LINE(相对于直线的目标点测量).3、 PARAMETRERS(参数设置)READING(最小读数)第1页POWER OFF(自动关机)ON/OFF(垂直角和水平角倾斜改正)第 2 页——ERROR CORRECTION(系统误差改正.注：仪器检校后必须进行此项设置)图4：点的坐标放样示意图 存储管理菜单操作可参见图2.图2：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/A （F3）.1． 棱镜常数PRISM 的设置——一般原配棱镜设置为0,国产棱镜设置为-30mm.（具体见说明书）. 2． 大气改正值PPM 的设置——按“T-P ”,分别在“TEMP.”和“PRES.” 栏,输入测量时的气温、气压.（或者按照说明书中的公式计算出PPM 值后,按“PPM ”直接输入）. 3． PSM 、PPM 设置后,在没有新设置前,仪器将保存现有设置. （一）角度测量按ANG 键,进入测角模式（开机后默认的模式）,其水平角、竖直角的测量方法与经纬仪操作方法基本相同.照准目标后,仪器即可显示水平度盘读数和竖直度盘读数. （二）距离测量先按◢ 键,进入测距模式,瞄准棱镜后,按F1（MEAS ）,即可. （三）坐标测量见图3按键步骤：1、ANG 键,进入测角模式,瞄准后视点A.2、HSET,输入测站O 至后视点的坐标方位角OA α.3、键, 进入坐标测量模式.P1, 进入第2页.4、OCC,输入测站坐标（X 0,Y 0,H 0）. 6、P1,进入第2页.: 输入仪器高. 7、P1,进入第2 页.：输入棱镜高.8、瞄准待测量点B,按MEAS,得B 点的（X B ,Y B ,H B ）. （四）零星点的坐标放样（不选择文件）见图4按键步骤为：1、按MENU ——进入主菜单测量模式.2、按LAYOUT ——进入放样程序,再按SKP ——略过选择文件.3、按（F1）,再按NEZ,输入测站O 点的坐标（x 0,y 0,H 0）；并在一栏,输入仪器高.4、按BACKSIGHT （F2）,再按NE/AZ,输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角OA α,则可再按AZ,在HR 项输入OA α的值.瞄准A 点,按YES.图3：坐标测量示意图5、按LAYOUT （F3）：输入待放样点B 的坐标（x B ,y B ,H B ）及测杆单棱镜的镜高后,按ANGLE （F1）.使用水平制动和水平微动螺旋,使显示的dHR=000000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB 方向上.6、按DIST,进行测量,根据显示的dHD 来指挥持棱镜者沿OB 方向移动,若dHD 为正,则向O 点方向移动；反之若dHD 为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置.其所显示的dZ 值即为立棱镜点处的填挖高度,正为挖,负为填. 7、按NEXT ——放样下一个点C. （五）TOPCON 全站仪与电脑的数据通讯 1、电脑中数据文件的上载（UPLOAD ）（1） 在电脑上用文本编辑软件（如Windows 附件的“写字板”程序）,输入点的坐标数据,格式为“点名,Y,X,H ”；保存类型为“文本文档”.具体见图5.（2）用“写字板”程序打开文本格式的坐标数据文件,并打开T-COM 程序,将坐标数据文件复制到T-COM 的编辑栏中.（3）用通讯电缆将全站仪的“SIG ”口与电脑的串口（如COM1）相连,在全站仪上,按MENU —MEMORY MGR.—DATA TRANSFER,进入数据传输,先在“COMM. PARAMETER ”（通讯参数）中分别设置“PROTOCOL ”（议协）为“ACK/NAK ”；“BAUD RATE ”（波特率）为9600；“CHAR./PARITY ”(校检位)为“8/NONE ”；“STOP BITS ”（停止位）为“1”.图5：编辑上载的数据文件（4）再在电脑上的T-COM 软件中点击按钮,出现“Current data are saved as:”对话框时,点“OK ”,出现如下图6的通讯参数设置对话框.按全站仪上的相同配置进行设置并选择“Read text file ”后,点“GO ”后并选择刚才保存的文件,将其打开,出现Point Details （点描述）对话框.图6：上载的数据文件(5)回到全站仪主菜单MENU 中的MEMORY MGR.—DATA TRANSFER —LOAD DATA —COORD. DATA .用INPUT 为上传的坐标数据文件输入一个文件名（如：ZBSJWJ （坐标数据文件））后,点“YES ”使全站仪处于等待数据状态（Waiting Data ）,再在电脑Point Details 对话框中点“OK ”.注：（1）可以直接在T-COM 软件编辑栏中按“点名,Y,X,H ”的格式编辑待上载的坐标数据文件.（2）完成上传后,可在全站仪上查看文件ZBSJWJ 中的各个坐标数据.（3）若通讯不成功,请检查“线缆是否与COM1连接,若是与COM2相连,则要将T-COM 软件对话框中的“Com Port ”改为COM2.（4）若使用“COM-USB 转换器”将线缆与电脑USB 接口相连时,要通过计算机管理中的端口管理,来查看接口是否是COM1或COM2,不是则要将其改为COM1或COM2.具体操作如下图6-1、6-2所示,即：“我的电脑——右键——管理——设备管理器——端口——双击——端口设置（参数与全站仪相同,即9600,8,无,1,无）——高级——选择COM2或COM1”图6-1图6-22、全站仪中数据文件的下载（DOWNLOAD）同上载一样,进行电缆连接和通讯参数的设置.点击按钮,设置通讯参数并选择“Write text file”后,再在全站仪中MEMORY MGR.—DATA TRANSFER—SEND DATA—MEAS. DATA（选择下载数据文件类型中的“测量数据文件”）.先在电脑上按“GO”,处于等待状态,再在全站仪上按“YES”,即可将全站仪中的数据下载至电脑.出现“Current data are saved as ”及“是否转换”时对话框时,点击“Cancel”.点击按钮“”,将下载的数据文件取名后保存,如：“数据采集1班1组.gt6”（保存时下载的测量数据文件及坐标数据文件均要加上扩展名gt6）.（六）批量点的坐标放样1、放样坐标数据文件的编辑及上载.可采用以下两种方法来实现：（1）数据通讯方法.按TOPCON全站仪与电脑的数据通讯中“电脑中数据文件的上载（UPLOAD）”的方法将控制点及待放样点的坐标数据文件（如：ZBSJWJ（坐标数据文件））上载至全站仪.（2）坐标输入方法.按MENU键（进入主菜单模式）——MEMORY MGR.（内存管理）——P↓（翻页）——COORD. INPUT（坐标输入）——INPUT（建立一个文件名,如：ZBSJWJ（坐标数据文件））——ENTER——分别在PT、N、E、Z栏输入第一个点的点名、X、Y、H——输入下一个点的点名、X、Y、H.2、实地放样操作如图7所示,要在控制点D3架仪后视D2点,来放样点K0+040、K0+060、K0+080三点.（1）按MENU,进入主菜单模式,选择LAYOUT（放样）.（2）在“SELECT A FILE”中,用INPUT输入或LIST选择电脑上载的坐标数据文件名（如：ZBSJWJ （坐标数据文件））.（3）在“ INPUT”中用INPUT输入或LIST选择测站点D3,并输入（仪器高）.（4）在“BACKSIGHT”中同样输入或选择后视点的点号D2.（5）瞄准后视点D2,按“YES”.（6）在“LAYOUT”中同样输入或选择待放样点号K0+040及棱镜高,则计算出要仪器旋转的水平角值HR及平距HD.（7）按ANGLE,显示目前望远镜方向与放样方向之差dHR；按DIST,显示目前立镜点与放样点间水平距离之差dHD.反复移动棱镜,当dHR和dHD均为零时,立镜点即为K0+040（8（1（2（3B（4按“（5A则按方可进行下面的数据采集.（6）按几次ESC键返回MENU第一页——再按“DATA COLLECT”—若文件名为SJCJ,按ENTER—,按“FS/SS”—输入碎部点号PT：1,忽略PCODE,移动光标至“”,输入棱镜高.（7）瞄准碎部点1上的棱镜,按MEAS—NEZ（坐标测量方式,若要进行偏心测量时,可按OFSET）,完成了点1的三维坐标采集任务；点号自动加1变为2,并在草图上标出点1.（8）若棱镜高及坐标测量方式不变时,可瞄准碎部点2上的棱镜,直接按“ALL”完成了点2的三维坐标采集任务.并在草图中标出点2.测出几个点后,要在草图上标明点间的连接关系及点所组成的地物.（9）将测量数据文件下载至电脑（方法见TOPCON全站仪与电脑的数据通讯）,将其导入各种数字成图软件（如CASS软件、CSC软件、AutoCAD软件等）.对照草图,在软件中进行编辑,形成数字图. 图10：全站仪数据转换成CASS数据注意：1、若想现场不输入测站点坐标和后视点坐标,而通过选择点号来实现时,就必须为“数据采集文件”（如：SJCJ）选择一个“坐标数据文件”（如：ZBSJWJ）.ZBSJWJ是通过T-COM软件上载或手工输入事先建立的.步骤（3）改为：按F4,翻到数据采集第二页——SELECT A FILE——用LIST或INPUT 选择或输入上载的坐标数据文件ZBSJWJ,按ENTER——按2次F4,翻到数据采集第一页—— INPUT——OCNEZ——LIST——移动光标找到测站点名B,按ENTER,检查B点的坐标后按YES——忽略ID项,移动光标至,按INPUT输入仪器高.步骤（4）改为：按ESC返回数据采集第一页——按BACKSIGHT——BS——LIST——移动光标找到后视点名A,按ENTER,检查A点的坐标后按YES——忽略PCODE项,移动光标至”,输入棱镜高.步骤（5）改为：瞄准后视点A,按MEAS——可再按NEZ 对后视点进行测量——查看测量出的后视点A的坐标和已知的后视点A的坐标是否相同,具体查看方法同上面的第（5）条.2、一旦为“数据采集文件”（如：SJCJ）选择一个“坐标数据文件”（如：ZBSJWJ）后,此关联将保存,即下次开机用LIST选择文件SJCJ后,若坐标数据文件仍用ZBSJWJ,则不用为SJCJ选择ZBSJWJ.3、数字图的形成与编辑,请参阅有关数字成图软件的说明书.将下载的TOPCON测量数据文件（如：数据采集1班1组.gt6）导入数字成图软件（如：）,必须先将扩展名为“gt6”的TOPCON数据文件转换成扩展名为“dat”的CASS数据文件.方法如右图10,打开CASS软件,在菜单“数据处理—读取全站仪数据”.若“gt6”数据是测量数据文件,则在仪器栏选“拓普康GTS-200测量”——取消“联机”——点“选择文件”,找到全站仪内存文件（如：“数据采集1班1组.gt6”）——点“选择文件”,找到CASS坐标文件（如：“数据采集1班1组.dat”）——转换.得到CASS 坐标文件（如：“数据采集1班1组.dat”）后,便可按CASS软件说明书进行数字化成图（具体略）4、当现场需要设转站进行数据采集时,由于采集出的点的坐标存在SJCJ测量文件中,不能象ZBSJWJ坐标数据文件中的点那样进行调用,故采集出的转点i三维坐标后,要手工记下转点i的三维坐标,以便下一步在i点设站时,在“ INPUT”—“OCNEZ”—NEZ中,用INPUT输入测站点i的三维坐标.若在转点i的基础上再转站j,还要记下转点j的三维坐标,以便在j点设站时,输入测点j的坐标及后视点i的坐标.5、若要将纯文本格式的坐标数据文件读入到CASS软件中,需用T-COM软件将纯文本文件转换成TOPCON的坐标数据文件（非测量数据文件）.具体操作是：将纯文本格式的坐标数据文件（格式：点名,Y,X,H）复制到T-COM软件中,点击菜单“coversion —toGTS-210/310/GPT-1000(coords)”,出现对话框后,点击OK（如图11）；再点击菜单“file—save as”,以gt6扩展名保存该文件,该文件即为TOPCON全站仪的坐标数据文件（如图12）,将其可转换成CASS格式的“dat”文件后,即可读入CASS软件中.图11：纯文本数据转换成全站仪坐标数据之一图12：纯文本数据转换成全站仪坐标数据之二数据采集操作菜单见下图13：图13：数据采集操作菜单PENTAX PTS-V全站仪操作使用简介一、宾得PTS-V系列全站仪的功能模式1、A模式和B模式按功能划分为A模式和B模式.A MODE（A模式）包含测角、测距功能；B MODE（B模式）包含多种类型的修正和测量程序的专项菜单.在A模式和B模式下显示屏上各符号的含义如下图1：图1：PENTAX PTS-V 显示屏上各符号的含义2．快捷键操作.在A或B模式下,按“007”后,屏上显示“COMMAND INPUT”,再输入各命令代码,即执行各功能（包含B模式下的功能）操作.命令代码表如下：代码功能代码功能101距离放样(Distance Stake-out)110水平角复测法（ repeat）102抄平测量（Leveling）111断面测量(3D cross section)103对边测量（RDM）112悬高测量(REM)104坐标测量（Coordinates）113后方交会（resection）105偏镜测量（ offset point）114直接距离检查（direct stake check）106等分放样（lot staking）115间接距离检查（remote stake check）107方位角/距离反算（InverseAzimuth/distance）116支距放样(offset station)108导线测量（ Traverse）117面积测量（area）109坐标放样（coordinate stake-out）118边长投影(scaling)401选择棱镜常数402大气补偿PPM改正值501距离选择最小读数504角度选择最小读数502选择断续测量次数505选择竖角模式503选择大气补偿506水平角保持507蜂鸣蜂鸣音量510电能自动断电508测量中鸣响511自动EDM断电509转900鸣响512自动照明关闭513操作标题显示是否601快速设置514EDM符号是否602工具袋515优先模式603程序设置516XYZ转换NEZ701选择温度单位702选择距离单位703选择角度单位801通讯参数二、坐标测量1、后视A点,按MODE键,进入B模式,按 SET.2、按INPUT,并按CLR清屏后,设置水平角HANG为αOA值,回车后回到A模式.3、用小钢尺量取仪器高I ,棱镜高V.4、按MODE进入B模式,按两次,进入专项菜单,在FULL MENU中选COORD.（或用快捷键按007,再按104回车）5、回车,进入STEP1,分别输入O点（X0,Y0,Z0）（此处Z0=H0+I）6、回车,进入STEP2,瞄准B点,按MEAS,得B点（X B,Y B,Z B）,则由H B=Z B-V,可得H B.三、点的坐标放样1、在A或B模式下,按007,再按109回车,进入STEP1回车.2、输入测站（X0,Y,H）回车.3、量取并输入仪器高I ,回车.4、进入STEP2,按1,选择输入后视点A的（X A,Y A,H A）,或按2,选择输入OA的坐标方位角OAα）,回车并瞄准后视点A.5、回车再回车后输入待放样点B的（X B,Y B,H B）,回车.量取并输入棱镜高V,后回车再回车.6、显示计算出的水平角和距离.瞄准B点附近一立镜点,按OK则显示水平角差值；旋转仪器,使水平角差值为零,锁定该方向,把棱镜立到该方向上,按OK再按MEAS,显示出距离差值.根据距离差值在此方向上移动棱镜,直至差值为零.此时立镜点即为要放样的B点.7、按OK,回车,回到步骤5,输入另一待放样点C（X C,Y C,H C）,及其棱镜高.四、导线测量1、按007,108回车,选NEW MEAS.,输入测站B点坐标（X B,Y B,H B）及仪器高.2、选NEZ,输入后视点A的坐标（X A,Y A,H A）,或选AZIMUTH输入坐标方位角BAα3、瞄准A点,回车,再回车,输入C点棱镜高,瞄准C点,按MEAS,显示C点坐标（X C,Y C,H C）.4、按OK出现“MEAS FINISHED NEW P ENTRT OK ”,按NO并回车,输入D点棱镜高,瞄准D点,按MEAS,显示D点,D点坐标（X D,Y D,H D）.注：以上功能与TOPCON的“坐标测量”功能相当.5、若需搬站至D点,在步骤4中,按Yes ,则退回A模式.6、在D点架好仪器后,按007,108回车.选Station PT move,回车,输入D点仪器高.7、瞄准B点,回车,再回车,输入E点棱镜高.8、瞄准E点,按MEAS,得E点坐标.注：第7步瞄准B 点,不用输入B 点坐标或DE 方位角,是因为仪器将上一次最后测量的点D 默认为下一次测量的测站点.TOPCON GTS-312全站仪操作使用简介 一、 仪器面板外观和功能说明1.仪器外观2.面板上按键功能——进入坐标测量模式键. ◢——进入距离测量模式键. ANG ——进入角度测量模式键. MENU ——进入主菜单测量模式键.ESC ——用于中断正在进行的操作,退回到上一级菜单. POWER ——电源开关键 ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令.3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；——正在测距；N ——北坐标,相当于x ；E ——东坐标,相当于y ；Z ——天顶方向坐标,相当于高程H.二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG 进入,可进行水平角、竖直角测量,倾斜改正开关设置.F1 OSET ：设置水平读数为000000'''.F2 HOLD ：锁定水平读数.第1页 F3 HSET ：设置任意大小的水平读数.F4 P1↓： 进入第2页.F1 TILT ：设置倾斜改正开关.第2页F2 REP ：复测法.F3 V% ：竖直角用百分数显示.F4 P2↓：进入第3页.F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声.F2 R/L ：右向水平读数HR/左向水平读数HL切换,一般用HR.第3页F3 CMPS ：天顶距V/竖直角CMPS的切换,一般取V.F4 P3↓：进入第1页.2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/coarse/tragcking （精测/粗测/跟踪）.第1页 F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）.F4 P1↓：进入第2页.F1 OFSET：偏心测量方式.F2 SO：距离放样测量方式.第2页F3 m/f/i：距离单位米/英尺/英寸的切换.F4 P2↓：进入第1页.3、坐标测量模式功能：按进入,可进行坐标（N,E,H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/Coarse/Tracking.第1页F3 S/A：设置棱镜改正值（PSM）,大气改正值（PPM）常数.F4 P1↓：进入第2页.F1 ：输入棱镜高.F2 ：输入仪器高.第2页F3 OCC：输入测站坐标.F4 P2↓：进入第3页.F1 OFSET：偏心测量方式.第3 页 F3 m/f/i: 距离单位米/英尺/ 英寸切换.F4 P3↓：进入第1页.4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等.（略）三、全站仪功能简介点的坐标放样示意图说明：测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/A （F3）.1、棱镜常数PRISM 的设置——一般原配棱镜设置为0,国产棱镜设置为-30mm.（具体见说明书）.2、大气改正值PPM 的设置——按“T-P ”,分别在“TEMP.”和“PRES.” 栏,输入测量时的气温、气压.（或者按照说明书中的公式计算出PPM 值后,按“PPM ”直接输入）.3、PSM 、PPM 设置后,在没有新设置前,仪器将保存现有设置.（一） 角度测量按ANG 键,进入测角模式（开机后默认的模式）,其水平角、竖直角的测量方法与经纬仪操作方法基本相同.照准目标后,仪器即可显示水平度盘读数和竖直度盘读数.（二） 距离测量先按◢ 键,进入测距模式,瞄准棱镜后,按F1（MEAS ）,即可.（三） 坐标测量 按键步骤：1、ANG 键,进入测角模式,瞄准后视点A.2、HSET,输入测站O 至后视点的坐标方位角OA α.3、键, 进入坐标测量模式.P1, 进入第2页.4、OCC,输入测站坐标（X 0,Y 0,H 0）. 6、P1,进入第2页.: 输入仪器高. 7、P1,进入第2 页.：输入棱镜高.8、瞄准待测量点B,按MEAS,得B 点的（X B ,Y B ,H B ）.（四） 零星点的坐标放样（不选择文件）按键步骤：1、按MENU ——进入主菜单测量模式.2、按LAYOUT ——进入放样程序,再按SKP ——略过选择文件.3、按（F1）,再按NEZ,输入测站O 点的坐标（x 0,y 0,H 0）；并在一栏,输入仪器高.4、按BACKSIGHT （F2）,再按NE/AZ,输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角OA α,则可再按AZ,在HR 项输入OA α的值.瞄准A 点,按YES.坐标测量示意图5、按LAYOUT（F3）：输入待放样点B的坐标（xB ,yB,HB）及测杆单棱镜的镜高后,按ANGLE（F1）.使用水平制动和水平微动螺旋,使显示的dHR=000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上.6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B点的平面位置.其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填.7、按NEXT——放样下一个点C.。

全站仪后方交会法的具体操作步骤
开机后先按S.0键，输入文件名(也可跳过)，确定，再按S.0键下翻，F2键选择新点，再按F2选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。

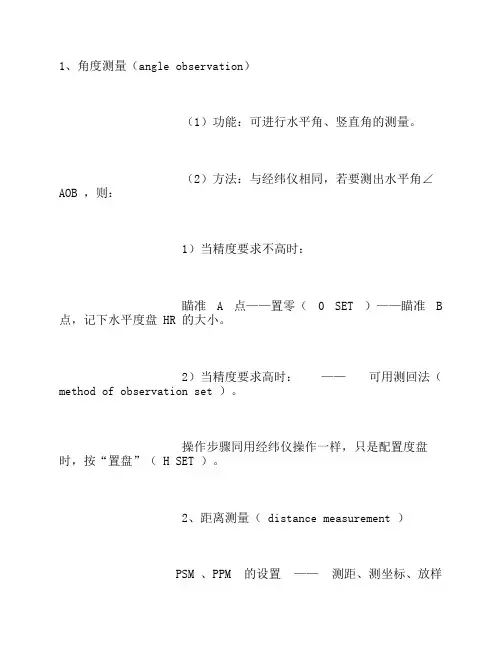

1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时： —— 可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）PSM 、PPM 的设置 —— 测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y， H ）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为 ——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。

TKS—202全站仪操作简易流程【仪器放在测站已知点上，对中—整平】数据采集流程MENU-—F1（数据采集）——F1（输入“文件名”）——输入好之后按F4(ENT）——F1(测站点输入）-—F1(输入“点号”)——输入仪器高（如果不需要高程，可以不输入)-—F4（测站)——F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）--输入完成按F4（回车)——然后按F3（记录）【测站点输入完成】按F2(后视)——F1（输入“点号”)——输入镜高—-【照准后视点棱镜】F4(后视）——F3（NE/AZ）——F1（输入“N、E坐标”）——F4——【后视完成，建站完成，可以继续数据采集测量】F3（前视/侧视）——F1（输入要测量的点的点号）——输入镜高——F3（测量）-—F3(坐标）——【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前)即可】放样流程MENU--F2（放样）—-F1（输入“文件名"）——输入好之后按F4（ENT）-—F1(测站点输入）——F3（坐标）--依次输入N、E、Z（也即测站点已知坐标）——输入完成按F4（回车）——输入“仪高”—-F4（ENT)【测站点输入完成】按F2(后视)——F3（NE/AZ）--F1（输入“N、E坐标”)——【照准后视点棱镜】--F3（是)—-【后视完成，建站完成,可以可以进行放样作业】F3(放样）-—F3（坐标）—-依次输入NEZ坐标——镜高（如果不需要高程的话，可以不输或输入0）——F1(角度）【水平旋转仪器使得dHR为0，锁定.你所放样的点就在照准部正前方，指挥拿棱镜的人，在望远镜视线范围内】——F1(距离）【让拿棱镜的人走,直到dHD为0,打木桩,敲钉即可】放下一个点，按F4（继续）-—输入NEZ【后面重复上面步骤】备注：NEZ即是我们的XYZ。

教你精确测准后方交会——详解后方交会具体操作步骤带图相信做过工程测量的测量员朋友，一定深有体会，后方交会是测量定位、控制网加密和自由设站法施工放样的重要方法。

因为传统的后方交会往往是以测角为主，但伴随着电子测距仪在生产中的普遍应用，距离后方交会定位法日益得到应用,你比如隧道工程控制网往往由于隧道开工前测设完成，而洞口土石方施工完毕后，需补设洞口投点，以便控制隧道轴线，测设投点就要用到后方交会法；深水桥墩放样测量中的墩心定位也可以应用此法，还可用来测定施工控制导线的始终点等。

目前，全站仪已逐渐普及，利用全站仪可以方便地同时测角和边，因此在实际工作中，就存在测边、测角、边角同测后方交会坐标计算问题以及它们的精度评定问题。

下面就要为广大测工朋友具体介绍下后方交会具体操作步骤：一、全站仪后方交会的原理：如图所示，P点为后方交会点，ABC是控制网中的已知点，通过测量边长L1、L2、L3，角度α、β、γ，应用解析公式，即可计算出P 点的坐标。

二、前方交会法和后方交会法前方交会：在己知的两个（或两个以上）己知点（A,B）上架站通过测量α角和β角，计算待测点(P)坐标的方法。

如下图所示,红色字母代表的站点为架站点（A,B）：后方交会法：在待测点（P）上架站,通过使用三个己知点(A,B,C)及α角和β角计算待测点（P）坐标的方法。

如下图所示,红色字母代表的站点为架站点（P）：二、后方交会操作步骤：1、架设仪器2、打开后方交会功能，按照提示，分别测量距离，角度数据3、计算结果三、如何得到的坐标更准？1、角、边的关系，距离要大致相等且最好不要太近，角度最好是在30°至120°之间；2、适当增加观测数量，不管是距离交会还是角度交会都是条件越充分精度就越高，推荐8个点的自由建站；3、校核仪器的精度能不能满足标称的精度，经常保养仪器；4、格网因子改为1；。
