全站仪后方交会法的具体操作步骤+++

全站仪后方交会法步骤和高程测量步骤Revised final draft November 26, 20201、角度测量（angleobservation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。

2）当精度要求高时：——可用测回法（methodofobservationset）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。

2、距离测量（distancemeasurement）PSM、PPM的设置——测距、测坐标、放样前。

1）棱镜常数（PSM）的设置。

一般：PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。

输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。

（1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。

3、坐标测量（coordinatemeasurement）（1）功能：可测量目标点的三维坐标（X，Y，H）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有：高程：（3）方法：输入测站S（X，Y，H），仪器高i，棱镜高v——瞄准后视点B，将水平度盘读数设置为——瞄准目标棱镜点T，按“测量”，即可显示点T的三维坐标。

全站仪后方交会法步骤和高程测量步骤公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1、角度测量（angle observation）?（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时：——可用测回法（ method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）?PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

3、坐标测量（ coordinate measurement ）?（1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：?坐标：?若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：?（3）方法：?输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。

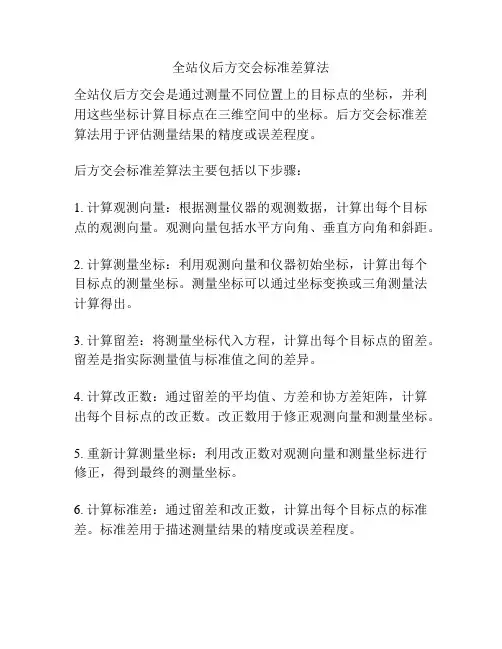

全站仪后方交会标准差算法
全站仪后方交会是通过测量不同位置上的目标点的坐标，并利用这些坐标计算目标点在三维空间中的坐标。

后方交会标准差算法用于评估测量结果的精度或误差程度。

后方交会标准差算法主要包括以下步骤：
1. 计算观测向量：根据测量仪器的观测数据，计算出每个目标点的观测向量。

观测向量包括水平方向角、垂直方向角和斜距。

2. 计算测量坐标：利用观测向量和仪器初始坐标，计算出每个目标点的测量坐标。

测量坐标可以通过坐标变换或三角测量法计算得出。

3. 计算留差：将测量坐标代入方程，计算出每个目标点的留差。

留差是指实际测量值与标准值之间的差异。

4. 计算改正数：通过留差的平均值、方差和协方差矩阵，计算出每个目标点的改正数。

改正数用于修正观测向量和测量坐标。

5. 重新计算测量坐标：利用改正数对观测向量和测量坐标进行修正，得到最终的测量坐标。

6. 计算标准差：通过留差和改正数，计算出每个目标点的标准差。

标准差用于描述测量结果的精度或误差程度。

后方交会标准差算法的具体计算公式可以根据不同的测量方法和误差模型进行调整。

全站仪后方交会法的具体操作步骤
开机后先按S.O 键，输入文件名（也可跳过），确定，再按S.O 键下翻，F2 键选择新点，再按F2 选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1 距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例: 放样---新点----后方交会法----输入点号---回车----输入仪高---回车---输入A 点已知坐标-----输入棱镜高---测量距离---自动保存-----输入B 点坐标---输入棱高----测量距离----自动保存----计算----记录---(完成) 说的挺多,其实挺简单的,你可以上网下一本说明书,说明书里说的很祥细.网上有很多的.希望对你有帮助. 全站仪后方交会的操作方法请告诉我全站仪后方交会法跟极坐标法的原理是一样的，都要有两个已知条件。

极坐标法有两个已知坐标或者一个坐标一个方向就可以了，后方交汇要有两个坐标。

步骤：在仪器里面找到后方交汇，有的叫交会测量，有的叫新点。

每个仪器不同都不一样。

有的一起要输入两个坐标后在测距，有的是输一个测一个。

反正就是输入坐标，然后测距，然后按计算，定向就可以了，后交有条件限制的。

交会角度不能小于15 度和大于165 度、
更不能再一条直线上。

要不然仪器就不能计算出结果。

无法交会。

对交会距离也有一定限制，得慢慢摸索，总之比极坐标法好用但是精度差点，可以交会2 个坐标，也可以交会很多坐标。

坐标都精度高。

1、角度测量angleobservation1功能：可进行水平角、竖直角的测量;2方法：与经纬仪相同,若要测出水平角∠AOB,则：1当精度要求不高时：瞄准A点——置零0SET——瞄准B点,记下水平度盘HR的大小;2当精度要求高时：——可用测回法methodofobservationset;操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”HSET;2、距离测量distancemeasurementPSM、PPM的设置——测距、测坐标、放样前;1棱镜常数PSM的设置;一般：PRISM=0原配棱镜,-30mm国产棱镜2大气改正数PPM乘常数的设置;输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值;1功能：可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法：照准棱镜点,按“测量”MEAS;3、坐标测量coordinatemeasurement1功能：可测量目标点的三维坐标X,Y,H;2测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去因为有正有负测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下;;;若输入：方位角,测站坐标,；测得：水平角和平距;则有：方位角：坐标：若输入：测站S高程,测得：仪器高i,棱镜高v,平距,竖直角,则有：高程：3方法：输入测站SX,Y,H,仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标;4、点位放样Layout1功能：根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度; 2放样原理1在大致位置立棱镜,测出当前位置的坐标;2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值ΔX 和横向差值ΔY;3根据显示的dD、dHR或ΔX、ΔY,逐渐找到放样点的位置;5、程序测量programs1数据采集datacollecting2坐标放样layout3对边测量MLM、悬高测量REM、面积测量AREA、后方交会RESECTION等;4数据存储管理;包括数据的传输、数据文件的操作改名、删除、查阅;§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;显示屏上显示符号的含义：V——竖盘读数；HR——水平读盘读数右向计数；HL——水平读盘读数左向计数；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；——正在测距；N——北坐标,x；E——东坐标,y；Z——天顶方向坐标,高程H;二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET：设置水平读数为：0°00ˊ00";F2 HOLD：锁定水平读数;F3 HSET：设置任意大小的水平读数;F4 P1↓：进入第2页;第2页F1 TILT：设置倾斜改正开关;F2 REP：复测法;F3 V%：竖直角用百分数显示;F4 P2↓：进入第3页;第3页F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L：右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS：天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓：进入第1页;2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪;F3 S/A：设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓：进入第2页;第2页F1 OFSET：偏心测量方式;F2 SO：距离放样测量方式;F3 m/f/i：距离单位米/英尺/英寸的切换;F4 P2↓：进入第1页;3、坐标测量模式功能：按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/Coarse/Tracking;F3 S/A：设置棱镜改正值PSM,大气改正值PPM常数;F4 P1↓：进入第2页;第2页F1 R.HT：输入棱镜高;F2 INS.HT：输入仪器高;F3 OCC：输入测站坐标;F4 P2↓：进入第3页;第3页F1 OFSET：偏心测量方式;F2 ———F3 m/f/i:距离单位米/英尺/英寸切换;F4 P3↓：进入第1页;4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1、棱镜常数PRISM的设置——进口棱镜多为0,国产棱镜多为-30mm;具体见说明书2、大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入; 说明：PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本相同;照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;2、按HSET,输入测站O至后视点A的坐标方位角;如：输入65.4839,即输入了;3、按键,进入坐标测量模式;按P↓,进入第2页;4、按OCC,分别在N、E、Z输入测站坐标X0,Y0,H0;5、按P↓,进入第2页,在INS.HT栏,输入仪器高;6、按P↓,进入第2页,在R.HT栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按OOC.PTF1,再按NEZ,输入测站O点的坐标X0,Y0,H0；并在INS.HT一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA；若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填;8、按NEXT——反复5、6两步,放样下一个点C;后方交会法通常用在高精度测量设站中,因其具备足够检核条件而被广泛应用;这种方法对仪器本身精度要求、稳定性非常高;。

全站仪后方交会法的具体操作步骤
开机后先按S.0键，输入文件名(也可跳过)，确定，再按S.0键下翻，F2键选择新点，再按F2选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。

后方交会
1、开机，在[建站]菜单中按[2]进入后方交会功能；
2、输入第一个点的点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。

照准第一个目标棱镜中心并按[测量1]或[测量2]，启动3、用F
1
测量，显示测量结果，按[回车]键。

4、仪器转向第二个点，输入第二个点点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。

照准第二个目标棱镜中心并按[测量1]或[测量2]，启动5、用F
1
测量，显示测量结果，按[回车]键或者重复步骤2-3增加更多的点。

按[回车]键仪器会计算出数据。

（按[添加]键可以添加点、按[查看]可以看参与的点信息也可以删除一些不好的点，按[翻页]键可切换结果对话框。

）
6、当成果好时，按[回车]或[记录]键记录此站。

7、后视点缺省为第一次观测的点，也可按[改变]键更换。

8、填好测站信息，按[回车]键记录测站和后视。

屏幕返回建站菜单。

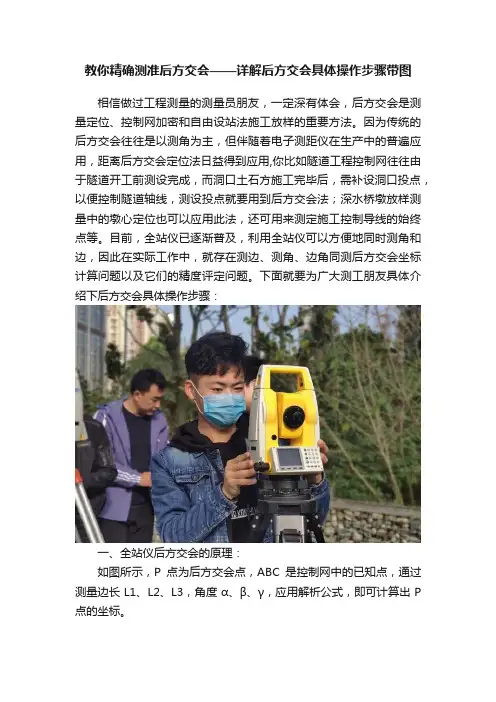

教你精确测准后方交会——详解后方交会具体操作步骤带图相信做过工程测量的测量员朋友，一定深有体会，后方交会是测量定位、控制网加密和自由设站法施工放样的重要方法。

因为传统的后方交会往往是以测角为主，但伴随着电子测距仪在生产中的普遍应用，距离后方交会定位法日益得到应用,你比如隧道工程控制网往往由于隧道开工前测设完成，而洞口土石方施工完毕后，需补设洞口投点，以便控制隧道轴线，测设投点就要用到后方交会法；深水桥墩放样测量中的墩心定位也可以应用此法，还可用来测定施工控制导线的始终点等。

目前，全站仪已逐渐普及，利用全站仪可以方便地同时测角和边，因此在实际工作中，就存在测边、测角、边角同测后方交会坐标计算问题以及它们的精度评定问题。

下面就要为广大测工朋友具体介绍下后方交会具体操作步骤：一、全站仪后方交会的原理：如图所示，P点为后方交会点，ABC是控制网中的已知点，通过测量边长L1、L2、L3，角度α、β、γ，应用解析公式，即可计算出P 点的坐标。

二、前方交会法和后方交会法前方交会：在己知的两个（或两个以上）己知点（A,B）上架站通过测量α角和β角，计算待测点(P)坐标的方法。

如下图所示,红色字母代表的站点为架站点（A,B）：后方交会法：在待测点（P）上架站,通过使用三个己知点(A,B,C)及α角和β角计算待测点（P）坐标的方法。

如下图所示,红色字母代表的站点为架站点（P）：二、后方交会操作步骤：1、架设仪器2、打开后方交会功能，按照提示，分别测量距离，角度数据3、计算结果三、如何得到的坐标更准？1、角、边的关系，距离要大致相等且最好不要太近，角度最好是在30°至120°之间；2、适当增加观测数量，不管是距离交会还是角度交会都是条件越充分精度就越高，推荐8个点的自由建站；3、校核仪器的精度能不能满足标称的精度，经常保养仪器；4、格网因子改为1；。

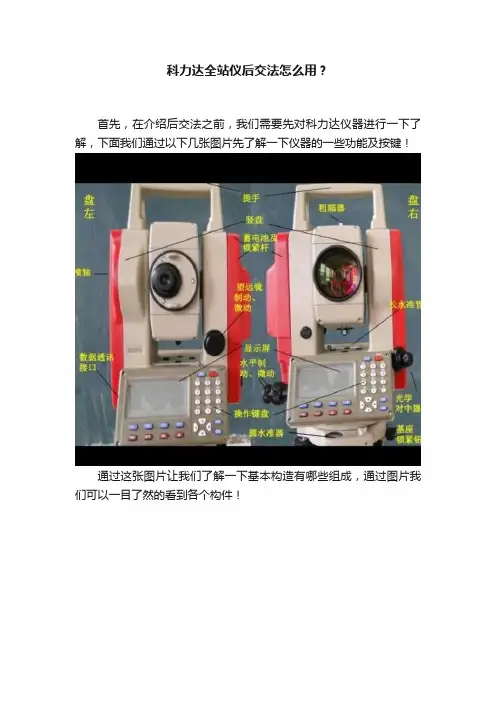

科力达全站仪后交法怎么用？
首先，在介绍后交法之前，我们需要先对科力达仪器进行一下了解，下面我们通过以下几张图片先了解一下仪器的一些功能及按键！
通过这张图片让我们了解一下基本构造有哪些组成，通过图片我们可以一目了然的看到各个构件！
通过这张图，我们可以清楚的看到各个按键的大体功能，具体是干什么的，我们可以通过以下图片进一步详细的了解一下：
有了我们对科力达全站仪的初步了解，下面我开始讲解一下后方交汇的具体操作步骤：
后方交汇是通过对多个已知点的测量，来定出测站点的坐标的一
种方法！（注意：当测站点与已知点位于同一圆周上时，测站点的坐标在某种情况下是无法确定的，因此，我们要避免这种情况）。

其按键步骤如下：
1.在测量模式下，按FNC键，再按翻页键到第三页，按后方交汇键，进入后方交汇测量模式！
2.输入第一个已知点坐标数据后，按ENT键，即回车键，完成第一个已知点坐标的输入后按确定键，重复以上步骤，输入全部已知点坐标！
3.全部已知点坐标输入完成后，按测量键屏幕显示，请照准第一点，然后照准第一点，按测角键进入角度测量，或者按测距键进入角度距离测量。

4.重复第一点的观测过程，进行对第二、三及其他已知点的测量，当计算测站点的坐标所需的最小观测值得到满足后，屏幕上显示出计算文字，完成全部已知点的测量后，再按计算键，再按是键，仪器自动计算出测站点的坐标！计算完成后屏幕显示计算结果！
5.最后，进入测量模式就可以进行坐标测量，进入放样模式就可以进行坐标放样了！。

引用自南方全站仪NTS660系列使用说明书
5.6.4 确定新点
当现有控制点与放样点间不能通视时，需要设置新点。

在新点选择项中有两项功能用于采集坐标数据：极坐标法和后方交会。

当用极坐标法采集数据时，点号和坐标存储在一个作业中。

在用极坐标法采集数据时，观测员可以选择是否设置后视方位角。

软件提供了设置方位角和跳过该项选择两项功能。

注意：如果后视方位角是在放样中设置的，并且没有搬站且也没有关掉电源，便可以在用极坐标法采集数据工作中跳过设置后视方位角。

建议在用极坐标法采集数据前检查一下后视方位角。

一旦完成了设置后视方位角后，输入观测的点号和棱镜高且仪器瞄准棱镜便可采集该点的坐标数据。

将仪器安置在已知点上，用侧视法(极坐标法)测定新点坐标
【坐标数据】
F1 输入坐标数据
【确定新点】
F1 极坐标
【设置测站点】【设置方向值】【设置后视点】
【设置方向值】后视点
【设置方向值】
【确定新点—极坐标】
【确定新点—极坐标】
【确定新点—极坐标】
【确定新点—极坐标】
N：899.098 m
【确定新点—极坐标】
后方交会
后方交会程序从存储在作业中的两个已知坐标的点计算新采集点(测站点)的坐标。

会显示测站至每一已知点上测量的角度和距离，并显示平距和高差的残差。

如果软件不能计算新点的坐标，会显示“错误!”信息。

如接受显示的残差，下一屏幕便显示新点的坐标。

下面介绍计算后方交会点的坐标(将仪器安置在新点上)
【坐标数据】F1 输入坐标数据
【确定新点】F1 极坐标
【坐标数据】。
