750全站仪后方交会的使用操作方法

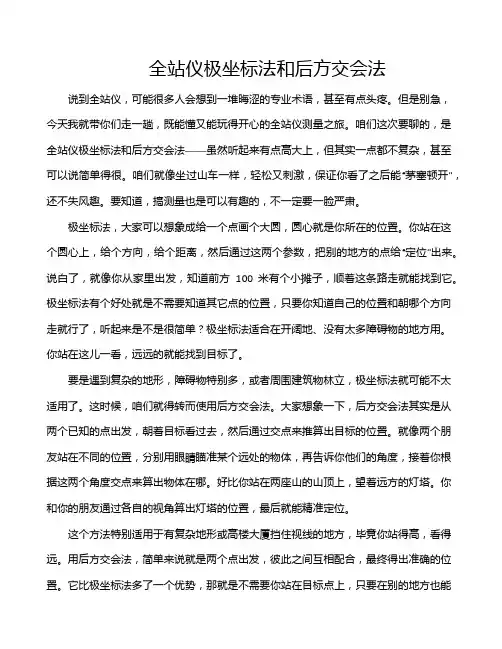

全站仪极坐标法和后方交会法说到全站仪，可能很多人会想到一堆晦涩的专业术语，甚至有点头疼。

但是别急，今天我就带你们走一趟，既能懂又能玩得开心的全站仪测量之旅。

咱们这次要聊的，是全站仪极坐标法和后方交会法——虽然听起来有点高大上，但其实一点都不复杂，甚至可以说简单得很。

咱们就像坐过山车一样，轻松又刺激，保证你看了之后能“茅塞顿开”，还不失风趣。

要知道，搞测量也是可以有趣的，不一定要一脸严肃。

极坐标法，大家可以想象成给一个点画个大圆，圆心就是你所在的位置。

你站在这个圆心上，给个方向，给个距离，然后通过这两个参数，把别的地方的点给“定位”出来。

说白了，就像你从家里出发，知道前方100米有个小摊子，顺着这条路走就能找到它。

极坐标法有个好处就是不需要知道其它点的位置，只要你知道自己的位置和朝哪个方向走就行了，听起来是不是很简单？极坐标法适合在开阔地、没有太多障碍物的地方用。

你站在这儿一看，远远的就能找到目标了。

要是遇到复杂的地形，障碍物特别多，或者周围建筑物林立，极坐标法就可能不太适用了。

这时候，咱们就得转而使用后方交会法。

大家想象一下，后方交会法其实是从两个已知的点出发，朝着目标看过去，然后通过交点来推算出目标的位置。

就像两个朋友站在不同的位置，分别用眼睛瞄准某个远处的物体，再告诉你他们的角度，接着你根据这两个角度交点来算出物体在哪。

好比你站在两座山的山顶上，望着远方的灯塔。

你和你的朋友通过各自的视角算出灯塔的位置，最后就能精准定位。

这个方法特别适用于有复杂地形或高楼大厦挡住视线的地方，毕竟你站得高，看得远。

用后方交会法，简单来说就是两个点出发，彼此之间互相配合，最终得出准确的位置。

它比极坐标法多了一个优势，那就是不需要你站在目标点上，只要在别的地方也能搞定，听起来是不是很“牛逼”？这方法的前提是你必须能准确测量角度，别光看得见目标，结果算出来的数字偏差大得离谱，做出来的图纸就全乱套了。

这两种方法的共同点，就是它们都强调“测量精度”。

全站仪后方交会法步骤和高程测量步骤1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。

2）当精度要求高时：——可用测回法（ method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。

2、距离测量（ distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。

输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。

（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。

3、坐标测量（ coordinate measurement ）（1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。

（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。

若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有：高程：（3）方法：输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。

全站仪后方交会法的具体操作步骤
开机后先按S.O 键，输入文件名（也可跳过），确定，再按S.O 键下翻，F2 键选择新点，再按F2 选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1 距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例: 放样---新点----后方交会法----输入点号---回车----输入仪高---回车---输入A 点已知坐标-----输入棱镜高---测量距离---自动保存-----输入B 点坐标---输入棱高----测量距离----自动保存----计算----记录---(完成) 说的挺多,其实挺简单的,你可以上网下一本说明书,说明书里说的很祥细.网上有很多的.希望对你有帮助. 全站仪后方交会的操作方法请告诉我全站仪后方交会法跟极坐标法的原理是一样的，都要有两个已知条件。

极坐标法有两个已知坐标或者一个坐标一个方向就可以了，后方交汇要有两个坐标。

步骤：在仪器里面找到后方交汇，有的叫交会测量，有的叫新点。

每个仪器不同都不一样。

有的一起要输入两个坐标后在测距，有的是输一个测一个。

反正就是输入坐标，然后测距，然后按计算，定向就可以了，后交有条件限制的。

交会角度不能小于15 度和大于165 度、
更不能再一条直线上。

要不然仪器就不能计算出结果。

无法交会。

对交会距离也有一定限制，得慢慢摸索，总之比极坐标法好用但是精度差点，可以交会2 个坐标，也可以交会很多坐标。

坐标都精度高。

1、角度测量angleobservation1功能：可进行水平角、竖直角的测量;2方法：与经纬仪相同,若要测出水平角∠AOB,则：1当精度要求不高时：瞄准A点——置零0SET——瞄准B点,记下水平度盘HR的大小;2当精度要求高时：——可用测回法methodofobservationset;操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”HSET;2、距离测量distancemeasurementPSM、PPM的设置——测距、测坐标、放样前;1棱镜常数PSM的设置;一般：PRISM=0原配棱镜,-30mm国产棱镜2大气改正数PPM乘常数的设置;输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值;1功能：可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法：照准棱镜点,按“测量”MEAS;3、坐标测量coordinatemeasurement1功能：可测量目标点的三维坐标X,Y,H;2测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去因为有正有负测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下;;;若输入：方位角,测站坐标,；测得：水平角和平距;则有：方位角：坐标：若输入：测站S高程,测得：仪器高i,棱镜高v,平距,竖直角,则有：高程：3方法：输入测站SX,Y,H,仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标;4、点位放样Layout1功能：根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度; 2放样原理1在大致位置立棱镜,测出当前位置的坐标;2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值ΔX 和横向差值ΔY;3根据显示的dD、dHR或ΔX、ΔY,逐渐找到放样点的位置;5、程序测量programs1数据采集datacollecting2坐标放样layout3对边测量MLM、悬高测量REM、面积测量AREA、后方交会RESECTION等;4数据存储管理;包括数据的传输、数据文件的操作改名、删除、查阅;§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;显示屏上显示符号的含义：V——竖盘读数；HR——水平读盘读数右向计数；HL——水平读盘读数左向计数；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；——正在测距；N——北坐标,x；E——东坐标,y；Z——天顶方向坐标,高程H;二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET：设置水平读数为：0°00ˊ00";F2 HOLD：锁定水平读数;F3 HSET：设置任意大小的水平读数;F4 P1↓：进入第2页;第2页F1 TILT：设置倾斜改正开关;F2 REP：复测法;F3 V%：竖直角用百分数显示;F4 P2↓：进入第3页;第3页F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L：右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS：天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓：进入第1页;2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪;F3 S/A：设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓：进入第2页;第2页F1 OFSET：偏心测量方式;F2 SO：距离放样测量方式;F3 m/f/i：距离单位米/英尺/英寸的切换;F4 P2↓：进入第1页;3、坐标测量模式功能：按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/Coarse/Tracking;F3 S/A：设置棱镜改正值PSM,大气改正值PPM常数;F4 P1↓：进入第2页;第2页F1 R.HT：输入棱镜高;F2 INS.HT：输入仪器高;F3 OCC：输入测站坐标;F4 P2↓：进入第3页;第3页F1 OFSET：偏心测量方式;F2 ———F3 m/f/i:距离单位米/英尺/英寸切换;F4 P3↓：进入第1页;4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1、棱镜常数PRISM的设置——进口棱镜多为0,国产棱镜多为-30mm;具体见说明书2、大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入; 说明：PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本相同;照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;2、按HSET,输入测站O至后视点A的坐标方位角;如：输入65.4839,即输入了;3、按键,进入坐标测量模式;按P↓,进入第2页;4、按OCC,分别在N、E、Z输入测站坐标X0,Y0,H0;5、按P↓,进入第2页,在INS.HT栏,输入仪器高;6、按P↓,进入第2页,在R.HT栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按OOC.PTF1,再按NEZ,输入测站O点的坐标X0,Y0,H0；并在INS.HT一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA；若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填;8、按NEXT——反复5、6两步,放样下一个点C;后方交会法通常用在高精度测量设站中,因其具备足够检核条件而被广泛应用;这种方法对仪器本身精度要求、稳定性非常高;。

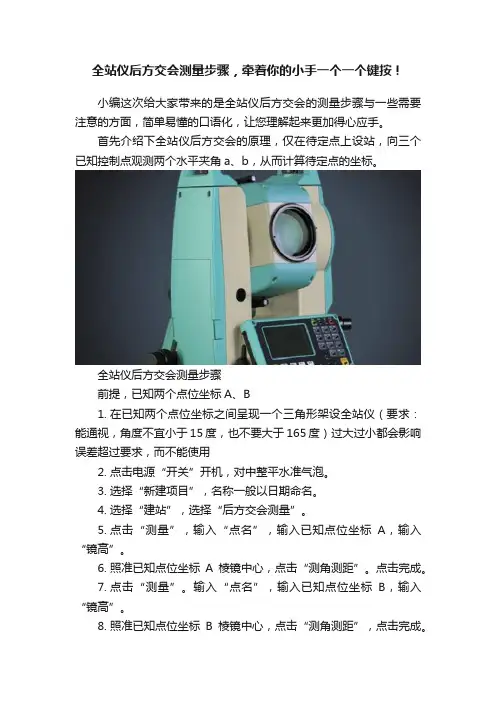

全站仪后方交会测量步骤，牵着你的小手一个一个键按！小编这次给大家带来的是全站仪后方交会的测量步骤与一些需要注意的方面，简单易懂的口语化，让您理解起来更加得心应手。

首先介绍下全站仪后方交会的原理，仅在待定点上设站，向三个已知控制点观测两个水平夹角a、b，从而计算待定点的坐标。

全站仪后方交会测量步骤前提，已知两个点位坐标A、B1.在已知两个点位坐标之间呈现一个三角形架设全站仪（要求：能通视，角度不宜小于15度，也不要大于165度）过大过小都会影响误差超过要求，而不能使用2.点击电源“开关”开机，对中整平水准气泡。

3.选择“新建项目”，名称一般以日期命名。

4.选择“建站”，选择“后方交会测量”。

5.点击“测量”，输入“点名”，输入已知点位坐标A，输入“镜高”。

6.照准已知点位坐标A棱镜中心，点击“测角测距”。

点击完成。

7.点击“测量”。

输入“点名”，输入已知点位坐标B，输入“镜高”。

8.照准已知点位坐标B棱镜中心，点击“测角测距”，点击完成。

9.根据所测数据点击“计算”，得到待定点坐标，用于建站。

下面我们来看一个实例题更加便于理解已知点位坐标M、N，而全站仪架设在点O，求测出点ABC的点位坐标。

1.先通过后方交会法把O点全站仪架设的点位坐标测出，然后逐渐通过后方交会法把其他点位坐标测出。

（要注意度数的要求哦！）2.也可以先通过后方交会法测出O点点位坐标后，算出方位角，通过方位角逐渐得到点ABC的点位坐标。

（1）方位角的计算公式aretan((y2-y1)/(x2-x1))，结果可以用Excel进行转换为度数。

（2）特别需要注意的是当x2-x1＞0、y2-y1＞0时，在第一象限，计算出来的就是结果。

x2-x1＜0、y2-y1≥0时，在第二象限，计算出来的结果要-180°。

x2-x1＜0、y2-y1＜0时，在第三象限，计算出来的结果要+180°。

x2-x1＞0、y2-y1＜0时，在第四象限，计算出来的结果要-360°。

全站仪后方交会法的具体操作步骤
开机后先按S.0键，输入文件名(也可跳过)，确定，再按S.0键下翻，F2键选择新点，再按F2选择后方交会法，再选择一个文件，确定，自定义点名(可跳过)，再F1距离后方交会，输入仪高，确定，在No1#界面里面选择坐标，输入第一个已知点的坐标，在已知点上架好凌镜，测量，再用同样的方法进行第二个点的操作。

然后再看残差大不大，不大可以进行计算，后面的就进行定位放线。

以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。

后方交会
1、开机，在[建站]菜单中按[2]进入后方交会功能；
2、输入第一个点的点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。

照准第一个目标棱镜中心并按[测量1]或[测量2]，启动3、用F
1
测量，显示测量结果，按[回车]键。

4、仪器转向第二个点，输入第二个点点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。

照准第二个目标棱镜中心并按[测量1]或[测量2]，启动5、用F
1
测量，显示测量结果，按[回车]键或者重复步骤2-3增加更多的点。

按[回车]键仪器会计算出数据。

（按[添加]键可以添加点、按[查看]可以看参与的点信息也可以删除一些不好的点，按[翻页]键可切换结果对话框。

）
6、当成果好时，按[回车]或[记录]键记录此站。

7、后视点缺省为第一次观测的点，也可按[改变]键更换。

8、填好测站信息，按[回车]键记录测站和后视。

屏幕返回建站菜单。

教你精确测准后方交会——详解后方交会具体操作步骤带图相信做过工程测量的测量员朋友，一定深有体会，后方交会是测量定位、控制网加密和自由设站法施工放样的重要方法。

因为传统的后方交会往往是以测角为主，但伴随着电子测距仪在生产中的普遍应用，距离后方交会定位法日益得到应用,你比如隧道工程控制网往往由于隧道开工前测设完成，而洞口土石方施工完毕后，需补设洞口投点，以便控制隧道轴线，测设投点就要用到后方交会法；深水桥墩放样测量中的墩心定位也可以应用此法，还可用来测定施工控制导线的始终点等。

目前，全站仪已逐渐普及，利用全站仪可以方便地同时测角和边，因此在实际工作中，就存在测边、测角、边角同测后方交会坐标计算问题以及它们的精度评定问题。

下面就要为广大测工朋友具体介绍下后方交会具体操作步骤：一、全站仪后方交会的原理：如图所示，P点为后方交会点，ABC是控制网中的已知点，通过测量边长L1、L2、L3，角度α、β、γ，应用解析公式，即可计算出P 点的坐标。

二、前方交会法和后方交会法前方交会：在己知的两个（或两个以上）己知点（A,B）上架站通过测量α角和β角，计算待测点(P)坐标的方法。

如下图所示,红色字母代表的站点为架站点（A,B）：后方交会法：在待测点（P）上架站,通过使用三个己知点(A,B,C)及α角和β角计算待测点（P）坐标的方法。

如下图所示,红色字母代表的站点为架站点（P）：二、后方交会操作步骤：1、架设仪器2、打开后方交会功能，按照提示，分别测量距离，角度数据3、计算结果三、如何得到的坐标更准？1、角、边的关系，距离要大致相等且最好不要太近，角度最好是在30°至120°之间；2、适当增加观测数量，不管是距离交会还是角度交会都是条件越充分精度就越高，推荐8个点的自由建站；3、校核仪器的精度能不能满足标称的精度，经常保养仪器；4、格网因子改为1；。

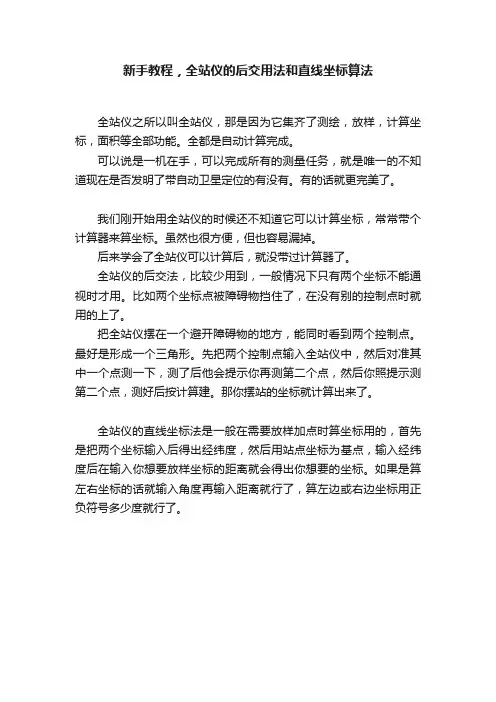

新手教程，全站仪的后交用法和直线坐标算法
全站仪之所以叫全站仪，那是因为它集齐了测绘，放样，计算坐标，面积等全部功能。

全都是自动计算完成。

可以说是一机在手，可以完成所有的测量任务，就是唯一的不知道现在是否发明了带自动卫星定位的有没有。

有的话就更完美了。

我们刚开始用全站仪的时候还不知道它可以计算坐标，常常带个计算器来算坐标。

虽然也很方便，但也容易漏掉。

后来学会了全站仪可以计算后，就没带过计算器了。

全站仪的后交法，比较少用到，一般情况下只有两个坐标不能通视时才用。

比如两个坐标点被障碍物挡住了，在没有别的控制点时就用的上了。

把全站仪摆在一个避开障碍物的地方，能同时看到两个控制点。

最好是形成一个三角形。

先把两个控制点输入全站仪中，然后对准其中一个点测一下，测了后他会提示你再测第二个点，然后你照提示测第二个点，测好后按计算建。

那你摆站的坐标就计算出来了。

全站仪的直线坐标法是一般在需要放样加点时算坐标用的，首先是把两个坐标输入后得出经纬度，然后用站点坐标为基点，输入经纬度后在输入你想要放样坐标的距离就会得出你想要的坐标。

如果是算左右坐标的话就输入角度再输入距离就行了，算左边或右边坐标用正负符号多少度就行了。

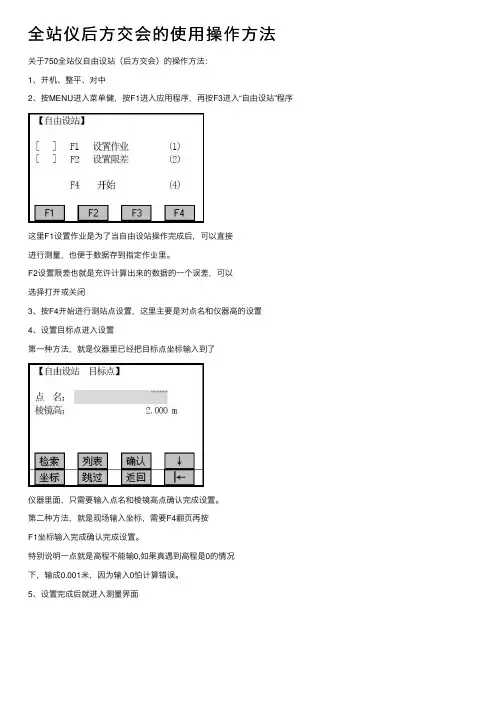

全站仪后⽅交会的使⽤操作⽅法
关于750全站仪⾃由设站（后⽅交会）的操作⽅法：
1、开机、整平、对中
2、按MENU进⼊菜单健，按F1进⼊应⽤程序，再按F3进⼊“⾃由设站”程序
这⾥F1设置作业是为了当⾃由设站操作完成后，可以直接
进⾏测量，也便于数据存到指定作业⾥。

F2设置限差也就是充许计算出来的数据的⼀个误差，可以
选择打开或关闭
3、按F4开始进⾏测站点设置，这⾥主要是对点名和仪器⾼的设置
4、设置⽬标点进⼊设置
第⼀种⽅法，就是仪器⾥已经把⽬标点坐标输⼊到了
仪器⾥⾯，只需要输⼊点名和棱镜⾼点确认完成设置。

第⼆种⽅法，就是现场输⼊坐标，需要F4翻页再按
F1坐标输⼊完成确认完成设置。

特别说明⼀点就是⾼程不能输0,如果真遇到⾼程是0的情况
下，输成0.001⽶，因为输⼊0怕计算错误。

5、设置完成后就进⼊测量界⾯
对准⽬标点按F3测存即可,然后按F2下⼀点进⾏⽬标点设置，然后再测量，对两个及以上的⽬标点设置测量好后在测量界⾯，按F1结果就可以显⽰测站点坐标
完了确认后就可以进⾏测量采集等⼯作啦。

长沙三⿍测绘黄昌洪
QQ:54388778
有机会⼤家多多沟通⼼得。

“待测点高度仪器读数0.5m”不知是不是指待测点与设站点之间的高差。

假设设站点A，待测点B，则HA+h=HB+i（棱镜高）-d高差即实际高度是：HA+h-i+d高差=1.43+0.5-1.2=0.73M其中HA+h是指视线高，即你所说的仪器高度1.43m。

不过我还是对你的描述有些不解！A是全站仪的点B是棱镜的点HB=HA+1.43+所测斜距*COS天顶距-1.2 如果你正常设站测坐标的话直接测出来的读书就是B点高程输入建站点的坐标和高程，测量出建站点到全站仪的垂直高度，输入到仪器高里面，再输入棱镜高。

后视完，就可以测量了，一般全站仪上有个三角型按钮代表测量距离（平距HD，斜距SD）和高程（高程Z高差VD）。

根据楼层高程和测量的高程差，就可以算出实际差了。

方法一：架设C为已知高程点Hc，B为未知高程点，高程记为Hb将全站仪架设在C点精确对中整平，用钢卷尺量取仪器高度记为i，在B点架设棱镜精确对中整平，量取棱镜高度记为v，用全站仪望远镜精确照准棱镜中心，按下测距按键，得出AB水平距离D，读出竖盘读数A，则可得到B点高程：Hb=Hc+DTanA+i-v方法二：采用全站仪三维坐标测量程序功能将全站仪架设在已知高程点C，将棱镜架设在另一已知高程点B在全站仪的功能里面找到：三维坐标测量或者是直角坐标测量然后进入1.建站，按照仪器提示，输入仪器架设的点C的所有已知数据（如果仅已知高程，那就把其他需要输入的项全部架设，仪器高必须用卷尺量取，并真实输入）2.定向，将全站仪望远镜瞄准另一已知高程点B，输入B点所有已知数据后，按确认键完成。

（如果仅已知高程，那就把其他需要输入的项全部架设，棱镜高必须用卷尺量取，并真实输入）3.照准其他任何你想要测量高程的点按测量键，仪器就会显示该待测点的坐标和高程（如果前面建站和定向都用的假设坐标，此处得到的坐标当然也是假定的，但是高程是完全正确的）先输入测站点的高程，再量取仪器高，并输入全站仪中，最后再输入待测点处棱镜杆的高度，然后用全站仪瞄准棱镜中心，点击测量即可。
