高温箱式电阻炉使用说明书

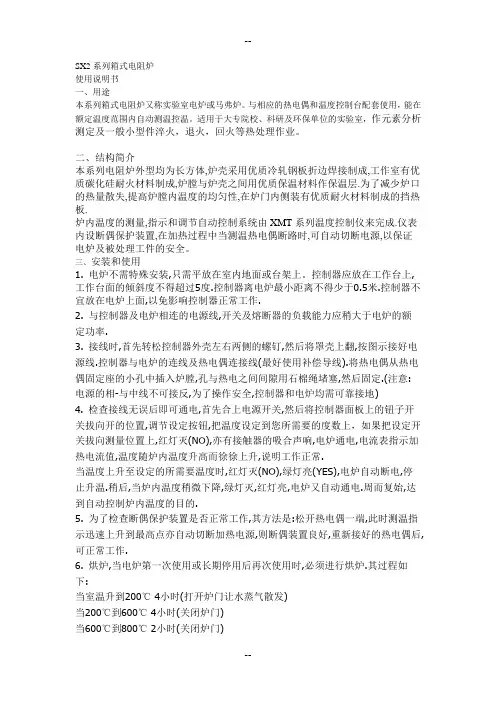

SX2系列箱式电阻炉使用说明书一、用途本系列箱式电阻炉又称实验室电炉或马弗炉。

与相应的热电偶和温度控制台配套使用，能在额定温度范围内自动测温控温。

适用于大专院校、科研及环保单位的实验室，作元素分析测定及一般小型件淬火，退火，回火等热处理作业。

二、结构简介本系列电阻炉外型均为长方体,炉壳采用优质冷轧钢板折边焊接制成,工作室有优质碳化硅耐火材料制成,炉膛与炉壳之间用优质保温材料作保温层.为了减少炉口的热量散失,提高炉膛内温度的均匀性,在炉门内侧装有优质耐火材料制成的挡热板.炉内温度的测量,指示和调节自动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置,在加热过程中当测温热电偶断路时,可自动切断电源,以保证电炉及被处理工件的安全。

三、安装和使用1. 电炉不需特殊安装,只需平放在室内地面或台架上。

控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.5. 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.6. 烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:当室温升到200℃ 4小时(打开炉门让水蒸气散发)当200℃到600℃ 4小时(关闭炉门)当600℃到800℃ 2小时(关闭炉门)7. 使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关.维修及保养1.电炉第一次使用或长期停用后再次使用时，必须进行烘炉干燥。

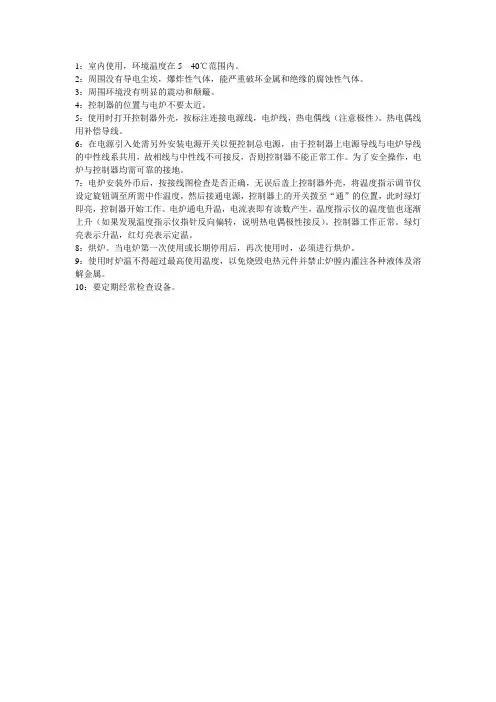

1：室内使用，环境温度在5---40℃范围内。

2：周围没有导电尘埃，爆炸性气体，能严重破坏金属和绝缘的腐蚀性气体。

3：周围环境没有明显的震动和颠簸。

4：控制器的位置与电炉不要太近。

5：使用时打开控制器外壳，按标注连接电源线，电炉线，热电偶线（注意极性）。

热电偶线用补偿导线。

6：在电源引入处需另外安装电源开关以便控制总电源，由于控制器上电源导线与电炉导线的中性线系共用，故相线与中性线不可接反，否则控制器不能正常工作。

为了安全操作，电炉与控制器均需可靠的接地。

7：电炉安装外币后，按接线图检查是否正确，无误后盖上控制器外壳，将温度指示调节仪设定旋钮调至所需中作温度，然后接通电源，控制器上的开关拨至“通”的位置，此时绿灯即亮，控制器开始工作。

电炉通电升温，电流表即有读数产生，温度指示仪的温度值也逐渐上升（如果发现温度指示仪指针反向偏转，说明热电偶极性接反）。

控制器工作正常。

绿灯亮表示升温，红灯亮表示定温。

8：烘炉。

当电炉第一次使用或长期停用后，再次使用时，必须进行烘炉。

9：使用时炉温不得超过最高使用温度，以免烧毁电热元件并禁止炉膛内灌注各种液体及溶解金属。

10：要定期经常检查设备。

箱式高温箱式电阻炉安全操作及保养规程1. 引言箱式高温电阻炉是一种常用的实验设备，广泛应用于材料研究、实验分析、工业生产等领域。

为了确保实验的顺利进行，减少设备故障和事故的发生，本文将介绍箱式高温电阻炉的安全操作规程和保养要点。

2. 安全操作规程2.1 正确使用电源•确保使用符合标准的电源插座，避免使用多路插座或损坏的插座。

•使用电源时，先将电阻炉的开关置于“OFF”位置。

•将电源插头插入插座并插好，然后将电源开关置于“ON”位置。

•使用完毕后，将电源开关置于“OFF”位置，拔出电源插头。

2.2 控制温度范围•在使用电阻炉前，了解炉内物体的温度范围要求，并确保电阻炉可以达到或维持所需的温度。

2.3 避免过载•了解电阻炉的额定功率，并避免超过其额定功率使用。

•避免在电阻炉中放入过重或过大的物体，以防止电阻炉过载损坏。

2.4 注意安全距离•在使用电阻炉时，保持适当的安全距离，避免与炉壁直接接触，以免烫伤。

•在热处理过程中，箱体表面和门边可能会产生高温，避免触碰，以免烫伤。

2.5 防止超温•在使用电阻炉进行高温处理时，应严格按照设备说明书中的温度范围进行操作，以避免超温引发设备故障和安全事故。

2.6 注意通风•使用电阻炉时应确保室内通风良好，避免炉内产生有害气体聚集。

2.7 防止火灾•在使用电阻炉过程中，严禁在炉周围堆放易燃物品。

务必保持炉周围清洁整齐。

3. 保养要点3.1 清洁外表面•定期清洁电阻炉的外表面，可使用干净的软布擦拭，避免进水或与腐蚀性物质接触。

3.2 定期检查电源线•检查电源线是否有损坏或老化的迹象，如有破损应及时更换，避免漏电和其他安全隐患。

3.3 定期清理炉腔•清理电阻炉内的残渣和积尘，可以使用吸尘器或软刷进行清理。

清理时要确保电源已关闭，并且设备已经冷却。

3.4 检查加热元件和温度控制器•定期检查电阻炉的加热元件和温度控制器的工作情况，保证其正常运转。

如发现故障或异常情况，应及时进行维修或更换。

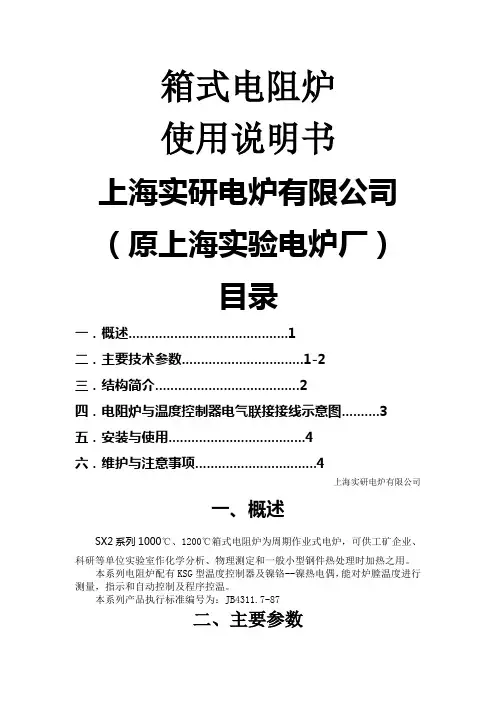

箱式电阻炉使用说明书上海实研电炉有限公司（原上海实验电炉厂）目录一．概述 (1)二．主要技术参数................................1-2三．结构简介 (2)四．电阻炉与温度控制器电气联接接线示意图 (3)五．安装与使用 (4)六．维护与注意事项 (4)上海实研电炉有限公司一、概述SX2系列1000℃、1200℃箱式电阻炉为周期作业式电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。

本系列电阻炉配有KSG型温度控制器及镍铬--镍热电偶，能对炉膛温度进行测量，指示和自动控制及程序控温。

本系列产品执行标准编号为：JB4311.7-87二、主要参数1、SX2系列1000℃1 上海实研电炉有限公司2、SX2系列1200℃三、结构简介本系列电阻炉炉壳用薄钢板经折边焊接制成。

内炉衬为高铝质耐火材料制成的矩形整体炉衬。

由铁铬铝合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中。

为了能有效地加快炉膛升温速度，提高温度控制精度，炉衬采用敞开式结构。

电炉的炉口砖，炉门砖选用轻质耐火材料，内炉衬与炉壳之间用耐火纤维，炉门转动灵活。

关闭时，压下手把，扣住门钩，炉门就能紧贴于炉口上。

开启时，只需往上稍提手把，脱钩后，将炉门置于左侧即可。

为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉口靠近炉门处安放有一块档热板（该板在送取工件时需先取出）。

炉口下端装有炉门联锁的行程开关。

当炉门开启时，电炉电源便自动切断，从而保证操作安全。

测温用热电偶通过在开炉后的热电偶孔插入，并由固定座固定。

2 上海实研电炉有限公司四、电阻炉与温度控制器1、单相箱式电阻炉与温度控制器电气联接接线示意图2、三相型箱式电阻炉与温度控制器电气联接接线示意图3 上海实研电炉有限公司四、安装与使用1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。

但配套之温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响控制部分的正常工作。

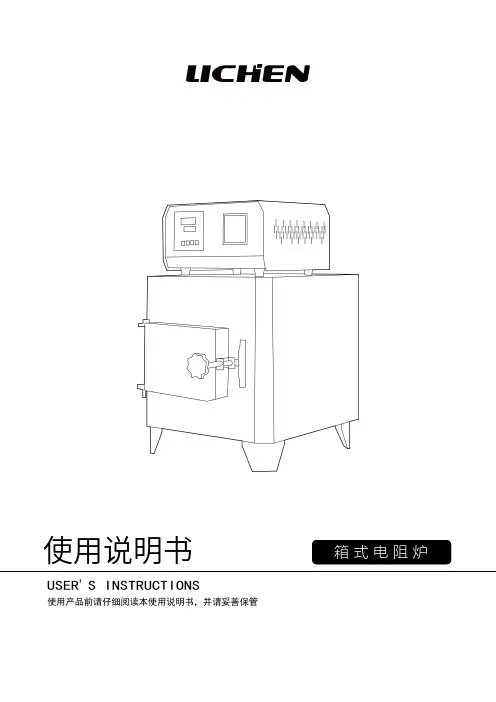

使用说明书箱式电阻炉USER’S INSTRUCTIONS使用产品前请仔细阅读本使用说明书，并请妥善保管前言 (1)一、概述 (2)二、结构 (2)三、产品特点 (4)四、产品参数 (4)五、设备安装 (6)六、设备使用 (6)七、维护保养 (8)八、故障分析 (9)九、保修声明 (9)十、开箱检查 (9)十一、装箱清单 (9)十二、附录 (10)感谢您选择力辰科技箱式电阻炉，为获得更好的使用体验，请认真阅读本使用说明书，并遵守安全操作规范！请妥善保管本使用说明书以便需要时查阅！注意事项：第一次使用或长期停用后再次使用时，必须进行烘炉。

禁止向炉内灌注各种液体及易溶解的金属，炉膛内不能进入易燃、易爆、具有腐蚀性液体或气体。

马弗炉最好在低于额定温度50℃工作，有助于延长炉丝的寿命。

必须安装地线。

装出物料时要谨慎，避免碰断硅碳棒。

碱性、酸性物质及氯化氢在高温时对加热元件起氧化作用缩短使用寿命。

液体不能溢在加热元件上，以免烧断加热元件。

切忌长时间超功率使用。

硅碳棒在使用过程中如不慎折断，应更换整套阻值相同的硅碳棒，误差不能超过20%。

硅碳棒老化后（控制器调至最大不能达到额定功率时）可根据碳棒连接方式将硅碳棒更换或改变接法。

定期检查紧固接线连接螺丝。

必须在相对湿度不超过85%，没有导电尘埃及爆炸气体的场合工作。

保持炉膛内清洁。

连续工作应在12小时以内；如炉膛出现裂痕，在不影响整体结构的情况下，可以继续使用。

装取试样时应戴高温防护手套或使用坩埚钳进行，以防烫伤，且取物时应轻拿轻放，以保证安全和避免损坏炉膛。

切勿裸手触碰工作时的箱体外壳，以防烫伤。

采用电阻丝加热的产品不能用于加热塑料或假牙，会产生化学反应，会使炉膛变黑，电炉丝熔断，减少产品寿命。

一、概述力辰科技箱式电阻炉外壳由优质冷轧钢板焊接而成，炉门采用侧开式结构，开启灵活。

内部保温材料选用0.4～0.6轻质保温砖，其蓄热量和导热系数小，工作室蓄热量大，升温时间短，空炉损耗功率和耗电量大大降低。

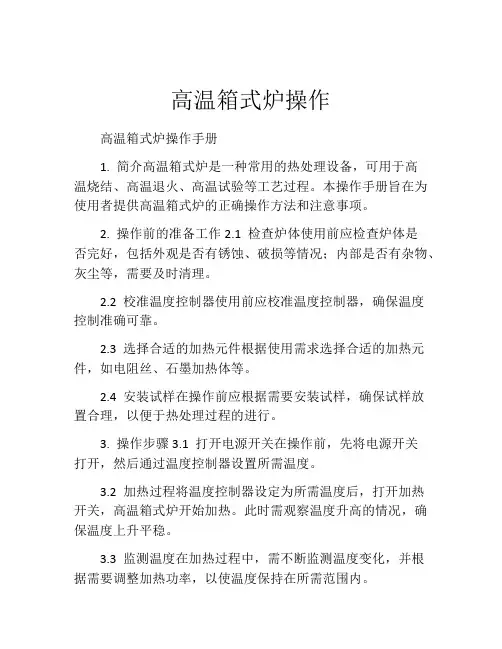

高温箱式炉操作高温箱式炉操作手册1. 简介高温箱式炉是一种常用的热处理设备，可用于高温烧结、高温退火、高温试验等工艺过程。

本操作手册旨在为使用者提供高温箱式炉的正确操作方法和注意事项。

2. 操作前的准备工作2.1 检查炉体使用前应检查炉体是否完好，包括外观是否有锈蚀、破损等情况；内部是否有杂物、灰尘等，需要及时清理。

2.2 校准温度控制器使用前应校准温度控制器，确保温度控制准确可靠。

2.3 选择合适的加热元件根据使用需求选择合适的加热元件，如电阻丝、石墨加热体等。

2.4 安装试样在操作前应根据需要安装试样，确保试样放置合理，以便于热处理过程的进行。

3. 操作步骤3.1 打开电源开关在操作前，先将电源开关打开，然后通过温度控制器设置所需温度。

3.2 加热过程将温度控制器设定为所需温度后，打开加热开关，高温箱式炉开始加热。

此时需观察温度升高的情况，确保温度上升平稳。

3.3 监测温度在加热过程中，需不断监测温度变化，并根据需要调整加热功率，以使温度保持在所需范围内。

3.4 热处理过程当温度达到设定值后，进入热处理过程。

此时需根据热处理工艺要求，进行保温、升温、降温等操作。

3.5 关闭加热设备当热处理过程结束后，需关闭加热设备，停止加热动作。

4. 注意事项4.1 安全操作在操作高温箱式炉时，需注意自身安全。

遵循安全操作规程，戴上防护手套、安全眼镜等防护装备。

4.2 温度监测在操作过程中，需不断监测温度变化，确保温度在安全范围内，避免温度过高导致设备损坏或事故发生。

4.3 加热功率在加热过程中，需根据温度变化及热处理工艺的需要，调整加热功率，保持温度的稳定和准确。

4.4 温度升降速度在进行热处理时，需注意温度的升降速度，过快或过慢都可能影响热处理效果。

需根据具体热处理工艺的要求，调整温度升降速度。

4.5 温度分布高温箱式炉内温度分布可能存在不均匀性，需在操作前注意试样放置位置，以保证温度分布的均匀性。

5. 维护保养5.1 定期清洁定期清洁高温箱式炉，包括炉体内外的清理，保持设备的整洁。

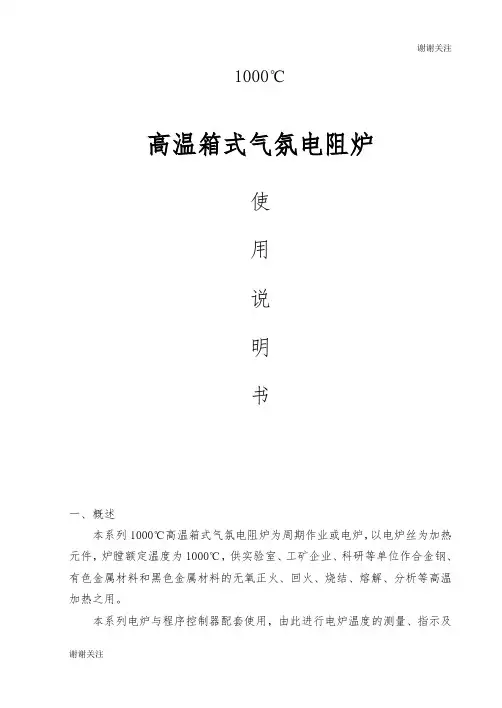

1000℃高温箱式气氛电阻炉使用说明书一、概述本系列1000℃高温箱式气氛电阻炉为周期作业或电炉，以电炉丝为加热元件，炉膛额定温度为1000℃，供实验室、工矿企业、科研等单位作合金钢、有色金属材料和黑色金属材料的无氧正火、回火、烧结、熔解、分析等高温加热之用。

本系列电炉与程序控制器配套使用，由此进行电炉温度的测量、指示及自动控制。

二、电炉主要技术参数三、结构简介成套电炉由加热炉体、炉胆、控制柜、冷却水泵、保护气源（用户自备）组成。

采用整体外壳密封。

炉体由炉壳、保温层、加热元件、炉盖组成。

炉壳用4－6mm钢板焊制而成，炉盖用钢板制成。

保温层采用硅酸铝纤维毡，厚度200mm确保良好的隔热保温效果。

炉胆用高铝耐火材料制成的箱式整体炉初构成。

具有一定的抗压强度。

炉胆发兰用φ10耐热橡胶密封并联水循环冷却，使密封圈有较长的寿命。

炉胆盖有保温层将胆内温度与外界阻隔，炉体后边布置有热电偶测温口、抽、充气口、压力表。

控制柜有可控硅、电流表、温度指示仪、触发板构成。

根据客户特殊要求，可供智能型控制柜。

四、电炉与温度控制器接线示意图五、使用注意事项当电炉第一次使用或长期停用再次使用时，必须进行一次烘炉干燥，烘炉时间为：室温～200℃开门加热 4小时200～400℃斗开门加热 2小时400～800℃关门加热 2小时定期检查：1.定期检查各接线头接触是否良好。

2.使用时不得超过额定功率，炉温不得超过最高使用温度。

禁止将潮湿工件装入炉膛内，含有过高水份的被加热工件应预先烘干。

3.保持炉膛清洁，对炉内的金属氧化物，炉渣和杂质等应及时清除。

装卸工件时应谨慎，以防碰坏硅碳棒。

4.车间须配备1/2管以水源后力达0.2MPa.及其它保护气体，当压力表指示在0.02～0.04 MPa5.接通充气口充入CO2时，停止充气。

6.通过调查流量和控制出水口温度在40℃c gh。

7.根据工艺设定温度，通电加温、保温。

8.当炉温升高，应随时注意，压力长，间断打开放气阀门，使炉胆内的压力在0.1MPa以下，这时胆的油烟等杂质可随之排出。

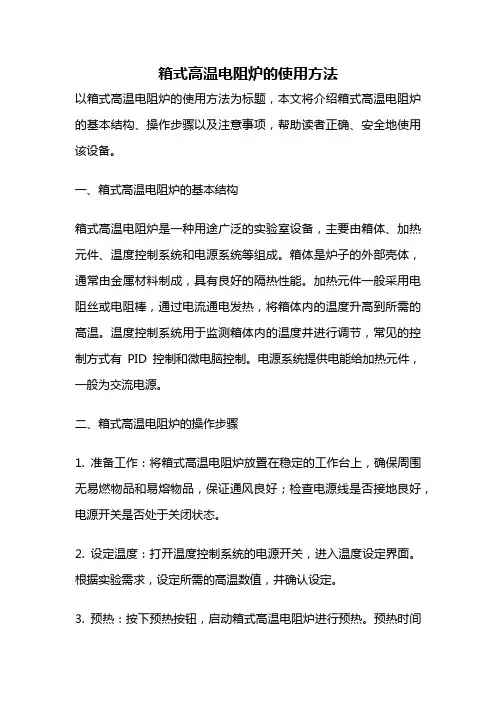

箱式高温电阻炉的使用方法以箱式高温电阻炉的使用方法为标题，本文将介绍箱式高温电阻炉的基本结构、操作步骤以及注意事项，帮助读者正确、安全地使用该设备。

一、箱式高温电阻炉的基本结构箱式高温电阻炉是一种用途广泛的实验室设备，主要由箱体、加热元件、温度控制系统和电源系统等组成。

箱体是炉子的外部壳体，通常由金属材料制成，具有良好的隔热性能。

加热元件一般采用电阻丝或电阻棒，通过电流通电发热，将箱体内的温度升高到所需的高温。

温度控制系统用于监测箱体内的温度并进行调节，常见的控制方式有PID控制和微电脑控制。

电源系统提供电能给加热元件，一般为交流电源。

二、箱式高温电阻炉的操作步骤1. 准备工作：将箱式高温电阻炉放置在稳定的工作台上，确保周围无易燃物品和易熔物品，保证通风良好；检查电源线是否接地良好，电源开关是否处于关闭状态。

2. 设定温度：打开温度控制系统的电源开关，进入温度设定界面。

根据实验需求，设定所需的高温数值，并确认设定。

3. 预热：按下预热按钮，启动箱式高温电阻炉进行预热。

预热时间根据设备型号和所需温度而定，通常需要数十分钟到数小时。

4. 放置样品：在预热过程中，准备待加热的样品。

根据实验要求，选择合适的样品托盘或容器，并将样品放置在托盘或容器中。

注意样品的尺寸和形状应适合箱式高温电阻炉的加热区域。

5. 加热：预热完成后，将样品托盘或容器放入箱式高温电阻炉的加热区域内，并关闭加热室的门。

启动加热程序，电阻炉开始提供热量，使样品温度逐渐升高。

6. 温度控制：在加热过程中，温度控制系统会实时监测箱体内的温度，并通过控制加热元件的电流来调节温度。

一旦温度接近设定值，温度控制系统会自动调整加热功率，保持温度稳定。

7. 实验操作：根据实验要求，在达到设定温度后进行相应的实验操作。

注意操作过程中应遵守实验室安全规范，佩戴好个人防护装备，避免发生意外。

8. 完成实验：实验完成后，关闭加热程序，待箱式高温电阻炉冷却到安全温度后，打开加热室的门，取出样品。

箱式电阻炉操作规程
1、按一下键SV屏显示设定温度值，用←可循环选取SV 屏显示的闪烁位用↓或↑改变SV屏闪烁位的数值，直至达到需要温度值为止；再按一下SET键，回到工作模式，进入工作状态。

2、进入升温之前一定要先关好箱门，不然会因门开关来接通而造成温度不上升。

3、电阻炉开始升温，将所要灼烧的检品用坩锅钳放入炉内。

4、当炉内温度接近设定值时加热指示灯忽暗忽亮，反复多次属正常显现，一般情况下，在显示温度达到设定温度1-2小时后炉内温度进入恒温状态。

5、炉内物品放置切勿过挤，四周必须留出空间，以利热空气循环。

6、使用完毕后，应切断电源，使其自然降温，不应立即打开炉门，以免炉膛突然受冷碎裂，在设备使用结束后要及时从炉膛取出样品（取样品时要用坩锅钳）退出加热并关掉电源。

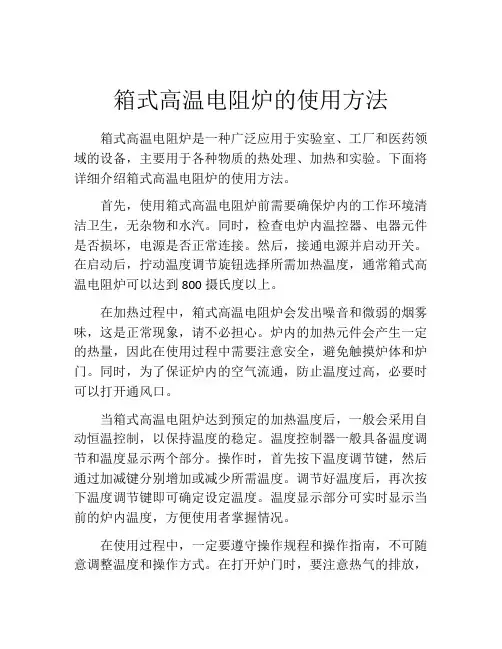

箱式高温电阻炉的使用方法箱式高温电阻炉是一种广泛应用于实验室、工厂和医药领域的设备，主要用于各种物质的热处理、加热和实验。

下面将详细介绍箱式高温电阻炉的使用方法。

首先，使用箱式高温电阻炉前需要确保炉内的工作环境清洁卫生，无杂物和水汽。

同时，检查电炉内温控器、电器元件是否损坏，电源是否正常连接。

然后，接通电源并启动开关。

在启动后，拧动温度调节旋钮选择所需加热温度，通常箱式高温电阻炉可以达到800摄氏度以上。

在加热过程中，箱式高温电阻炉会发出噪音和微弱的烟雾味，这是正常现象，请不必担心。

炉内的加热元件会产生一定的热量，因此在使用过程中需要注意安全，避免触摸炉体和炉门。

同时，为了保证炉内的空气流通，防止温度过高，必要时可以打开通风口。

当箱式高温电阻炉达到预定的加热温度后，一般会采用自动恒温控制，以保持温度的稳定。

温度控制器一般具备温度调节和温度显示两个部分。

操作时，首先按下温度调节键，然后通过加减键分别增加或减少所需温度。

调节好温度后，再次按下温度调节键即可确定设定温度。

温度显示部分可实时显示当前的炉内温度，方便使用者掌握情况。

在使用过程中，一定要遵守操作规程和操作指南，不可随意调整温度和操作方式。

在打开炉门时，要注意热气的排放，避免烧伤。

当需要取出加热物品时，应使用工具或防烫手套，切勿直接用手触摸，以免烫伤。

使用箱式高温电阻炉后需要注意以下几点：1. 使用完毕后，应及时关闭电源，并等待炉体完全冷却后清洁炉腔，可用软布或刷子轻轻刷除残渣和灰尘。

2. 如果长时间不使用，建议将电阻炉放在干燥通风处，避免潮湿和灰尘的侵入，以免影响使用寿命。

3. 定期检查温控器、电器元件和加热元件，如有损坏应及时更换。

4. 当发现故障时，应立即停止使用，并寻求专业维修人员的帮助，切勿私自拆卸维修。

总结箱式高温电阻炉的使用方法，主要包括启动电源，选择温度，注意安全，加热、恒温控制，及日常维护等几个方面。

正确的使用箱式高温电阻炉，不仅能有效提高工作效率，保证实验的准确性，还能延长设备的使用寿命。

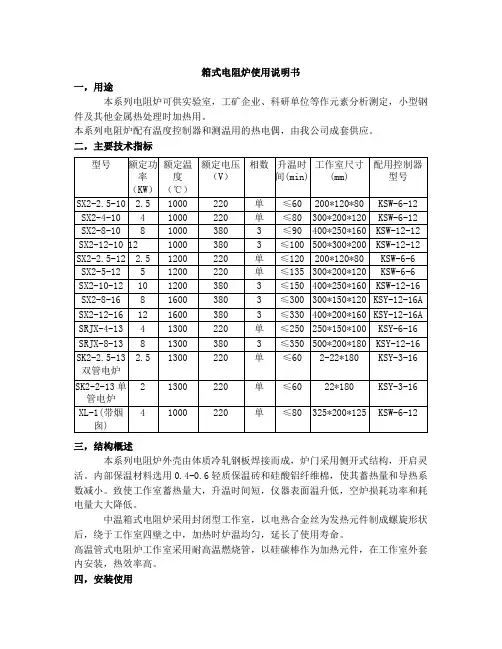

箱式电阻炉使用说明书一，用途本系列电阻炉可供实验室，工矿企业、科研单位等作元素分析测定，小型钢件及其他金属热处理时加热用。

本系列电阻炉配有温度控制器和测温用的热电偶，由我公司成套供应。

二，主要技术指标三，结构概述本系列电阻炉外壳由体质冷轧钢板焊接而成，炉门采用侧开式结构，开启灵活。

内部保温材料选用0.4-0.6轻质保温砖和硅酸铝纤维棉，使其蓄热量和导热系数减小。

致使工作室蓄热量大，升温时间短，仪器表面温升低，空炉损耗功率和耗电量大大降低。

中温箱式电阻炉采用封闭型工作室，以电热合金丝为发热元件制成螺旋形状后，绕于工作室四壁之中，加热时炉温均匀，延长了使用寿命。

高温管式电阻炉工作室采用耐高温燃烧管，以硅碳棒作为加热元件，在工作室外套内安装，热效率高。

四，安装使用1，打开包装后，检查电阻炉是否完整无损，配件是否齐全。

2，将本系列电阻炉置于室内干燥处的平台上或工作台上，并处于水平状态，控制器应避免震动。

控制器放置位置与电阻炉不宜太近，防止过热而使内部元件不能正常工作。

3，中温电炉安装使用：（适用 2.5-10、4-10、8-10、12-10、2.5-12、5-12、10-12、型箱式炉）①中温电阻炉不需特殊安装。

只需平放在室内平整的地面或工作台上。

控制器应避免震动，其位置不得与电炉太近，防止过热而使电子元件不能正常工作。

②将热电偶插入电阻炉内，其缝隙必须用石棉绳填塞。

③用户根据所选用电阻炉和控制器型号，按接线图连接电源线，电炉线，热电偶线（注意正负极不得接反）。

在电源引入处需另安装电源开关以便控制电源。

为了操作者的安全，电炉与控制器必须装有可靠的接地。

4，高温电炉安装使用：（适用 2.5-13、2-13、4-13、6-13、8-13型箱式炉）高温电阻炉以硅碳棒为加热元件，硅碳棒为易损件，在出厂前未安装在电炉上，并用木盒另行包装，防止在运输过程中发生震动、碰撞使其折断、损坏。

请您谅解。

再使用前，将装有硅碳棒的木盒从包装内轻轻取出，并轻轻打开。

高温箱式电阻炉作业指导书
1.目的
建立高温箱式电阻炉SX2-8-13操作规程、日常维护保养实施办法。

2.适用范围
适用药品加热操作规程和仪器维护保养。

3.操作步骤
3.1调节温控表至所需温度，接通电源。

3.2打开电炉开关，绿灯亮升温。

3.3当电流表达到所控温度时，红灯亮。

3.4打开炉门，将所灼烧试样用长柄坩埚钳放入炉内灼烧。

3.5灼烧完毕后，先关闭电炉开关，切断电源。

4.维护
4.1使用时小心操作。

4.2炉膛内要保持清洁。

4.3不用时关好炉门，防止耐火材料受潮气腐蚀。

4.4 电炉第一次使用或长期停用再次使用时必须进行烘炉，烘炉时间：室温至200℃四小时，200℃至600℃四小时。

使用时炉温不得超过最高温度，以免烧毁电热元件。

并禁止向炉膛内灌注各种液体。

4.5炉和控制器必须在相对湿度不超过80%没有导电尘埃和爆炸性气体和能破坏金属绝缘和电子元件腐蚀性气体的场所工作。

4.6 定期经常检查电炉、控制器后接头的连接是否良好，指示仪指针运动有无卡住现象。

5.注意事项
5.1使用时不得超过额定功率，炉温不得超过最高使用温度。

5.2禁止将潮湿工件装入炉膛内，含有过高水份的被加热工件应预先烘干。

5.3装卸工件时应谨慎，以防碰坏碳棒。

文件制修订记录1.常规操作及使用说明①本系列电阻炉不需特殊安装，室内平整的地面或工作台上均可安放，在配套之温控器应避免受震动，且放置位置与电炉太近，防止过热而影响电子元件的正常工作。

②将热电偶从热电偶固定座的小孔中寻面入炉膛，孔与热电偶之间间隙用石棉绳填塞，然后固定。

③揭开温度控制器罩壳，按“电阻炉与温度控制器电气联接接红示意图”及温度控制器和扣端接线板标注导线联接电源，电炉、热电偶、炉门安全开关节。

——连接电源时，相线和中心线不可接反，否则会影响温度控制器的正常工作，并有触电危险，在电源线的前极，需另安装开关，以便控制总电源。

——连接热电偶至温度控制器的导线应用卓陷导线，以消除冷端温度变化所引起的影响，连接时正负极不可接反，为保证安全操作，电炉、温度控制器外壳均须可靠接地。

④除温度批示仪防震短路线，否则温度批示仪指针被锁住不动。

⑤热电偶短接，旋动温度批示仪面部下端中间螺钉，调整零位基准点。

⑥旋动温庹指示仪面部右下角螺钉，将温剧指示仪之设定指针调整至所需工作温度的位置。

⑦检查各部接线无误后，便可通电升温。

2.维护与注意事项①电炉第一次使用或长期停用后再次使用，必须进行烘炉干燥。

②电炉使用时,炉温不得超地额定温度以免损坏加热元件，并禁止向炉膛内直接灌注各种液体及溶解金属，经常消除炉膛内的路屑、氧化物，以保证炉膛的清洁。

③电炉搬动，先将防震线“短”与“短”二头接好，以防震坏仪表。

④本系列电阻炉适用于下列工作条件。

——海拔不超过100米。

——环境温度在5℃-40℃范围内。

——使用地区最湿月平均最朋目对湿度不大于90％，同时月平均最低温度不高于25℃。

——炉子周围没有导电尘埃，爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体。

——没有明显的振动和颠簸。

3.系列电阻炉温度控制器3.1安装与使用①除温度指示调节仪防震短路线。

即将其后端接线板上“短”与“短”接线螺钉之间的导线拆除，否则温度批示调节仪被锁住而不能动作。

目的：建立高温箱式电阻炉标准操作规程操作规程，使仪器的操作正确规范。

范围：SX2-4-13高温箱式电阻炉.职责：质量管理部、QC.内容：1操作步骤1.1先检查箱式电阻炉电气性能是否完好，接地线是否良好，并应注意是否有断电或漏电现象。

1.2接通电源，将电源开关置于开的位置，预热半小时(当电炉第一次使用或长期停用后再次使用时，必须进行烘炉干燥，烘炉温度与时间：1）室温-200℃；4小时（打开炉门）。

2）200-600℃；4小时)。

1.3温度设定：将温度设定到实验所需温度。

设定结束后，各项数据长期保存。

此时箱式电阻炉进入升温状态，加热指示灯亮。

当箱内温度接近设定温度时，加热指示灯忽亮忽暗，反复多次，控制进入恒温状态。

1.4使用完毕后，切断电源，不要马上打开炉门，待温度降至400℃左右时，才能取出物品。

1.5填写使用记录。

2注意事项或维修保养步骤2.1本设备电源应与所规定的电压相符并有可靠接地，电炉、控制器外壳均应可靠接地。

应安置在避阳光，阴凉通风的地方。

搬运要小心，以免损坏炉膛。

其周围不可放置易燃易爆物品，以保证使用安全。

2.2设备初次使用时，由于喷塑及护膛等原因，可能会有轻微烟气及气味冒出。

这并不影响使用，使用一、两次后便会消失。

所以初次使用时最好把门窗打开一会。

2.3为了维护电炉的使用寿命，不可超过规定温度使用，以免烧毁硅碳棒。

硅碳棒使用一段时间后会逐渐老化，达不到使用温度时，可以按老化后的连接方法接线，继续使用。

如再达不到工作温度，就必须更换硅碳棒。

2.4本设备配套控制器内装有保险丝，若设备不通电，应先检查熔丝管是否完好，检查及更换熔丝管时请切断电源，并更换相同型号规格的。

2.5本设备工作时温度较高，使用务必要小心，以免烫伤。

2.6停止使用请关闭电源开关。

2.7维修时，应确认本设备已完全冷却到室温且电源已关闭。

2.8日常注意外观清洁。

SX-2.5-10型箱式电阻炉使用操作规程一、使用条件1.环境温度：5-40ºC，相对湿度：≤85%。

2．周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体。

二、操作规程1、通电前，先检查仪器的电气性能。

并注意是否有断电或漏电现象。

2、待一切准备就绪，可放入加热品，并关上箱门。

3、设定温度：先将TDW型电子温度调节仪的定位旋钮置于所需要的温度的刻度处，接通电源，使温度调节以及电路控制回路接通。

4、电炉开始升温，加热器开始加热。

绿灯亮时，表示升温，红灯亮时停止升温，加热器停止加热，当红绿灯交替跳动时表示进入恒温状态。

使用时控温仪表所显示的温度指示即是实际所需温度。

三、注意事项1、在使用时，必须可靠接地，以免发生危险2、取物品时，必须先关闭电源开关3、当电炉第一次使用或长期停用后再次使用时，必须进行烘炉。

烘炉时间为室温至200℃四小时；200℃至600℃四小时。

使用时，炉温最高不得超过额定温度，以免烧坏电热元件，禁止向炉内灌注各种液体及易熔解的金属，电炉最好在低于最高温度50℃以下工作，此时炉丝有较长的寿命。

4、电炉和控制器必须在相对湿度不超过85%，没有导电尘埃、爆炸性气体或腐蚀性气体的场所工作。

凡附有油质之类的金属材料需进行加热时，有大量挥发性气体将影响和腐蚀电热元件表面，使之烧毁和缩短寿命，因此，加热时应及时预防和做好密封盛器或适当开孔加以排除。

5、热电偶不要在高温时骤然拔出，以防外套炸裂。

6、经常保持炉膛清洁，及时清除炉内氧化物之类的东西7、在搬动控制器时避免振动，以防损坏仪表。

8、在使用过程中，炉膛可能会出现裂纹，一般细小裂纹不会影响电路的正常使用。

裂纹没有危机加热元件不必修理及更换炉膛。

如发现密封不严，可用高温耐火粘结剂修补炉膛上的细小裂纹。

高温箱式电阻炉操作规程
【编号：YXWS-QSM-ZY-11：2015(S)】
一、操作人员须持上岗证，试验前检查设备运行是否正常。

二、使用时先将温度控制器的温度调节到所需要温度，然后合闸送电，初始阶段调节控制的输出旋扭，应使温度徐徐上升，升至800℃以后，适当加大功率至额定值。

一般情况下，控制器的输出功率不应超过额定功率，当炉温升到工作温度时，温度调节仪的作用自动切断电源，红灯明亮，维持需要的工作温度。

三、在操作中，尽可能缩短开启炉门的时间。

禁止温度超过1350℃，禁止将潮湿的工件装入炉膛内和长期开启炉门。

装卸料必须谨慎，避免损坏硅碳棒。

四、使用完毕，保持炉膛清洁，并填写设备使用记录。

箱式电阻炉使用说明一、安全注意事项1.在使用电阻炉前，应仔细阅读使用说明书，并按照说明书上的要求进行操作。

2.在使用过程中要特别注意电源的安全，确保电源插头与电源插座连接良好，避免出现电源短路或电源线过热等情况。

3.使用过程中要注意防止烫伤、电击等意外事故的发生，可戴手套和绝缘鞋，同时避免触摸加热元件和炉体等部位。

4.使用过程中应保持良好的通风环境，避免烟雾和有毒气体引起的健康问题。

5.在使用过程中应保持炉体周围的环境整洁，避免发生火灾和事故。

二、使用步骤1.将箱式电阻炉放置在平坦、稳固的工作台上，并确保周围没有易燃易爆物品。

2.打开电源总开关，确保电源插头已正确插入插座，此时电阻炉的控制面板将显示电流、电压和温度等信息。

3.根据需要调整加热参数，包括设定温度、加热时间和功率等，可通过控制面板上的按钮实现。

4.将待加热或烘干的物体放置在电阻炉内，注意物体的尺寸和数量不得超过电阻炉的容量，以免影响加热效果。

5.在加热过程中，可通过观察控制面板上的温度显示和指示灯的状态来了解炉体温度和加热情况。

6.加热完成后，将电源总开关关闭，待电阻炉冷却后，即可打开炉门取出物体。

7.使用完毕后，应及时清理炉体内外的杂物和积灰，以确保电阻炉的正常工作。

三、维护保养1.定期检查电阻炉的电源线和插头是否有损坏，如有损坏应及时更换。

2.注意定期清理炉体内部和外部的积灰和杂物，可使用干净的布或软刷进行清洁。

3.在关闭电源总开关后，不要立即进行炉体清洁，待电阻炉完全冷却后再清理，避免烫伤和其他意外伤害。

四、常见故障及排除方法总之，正确使用箱式电阻炉能够提高工作效率、确保实验结果的准确性，但在使用过程中需要特别注意安全事项，并进行定期的维护保养工作，以延长电阻炉的使用寿命。

RX2系列箱式电阻炉使用说明书一、适用范围：本系列箱式电阻炉系周期作业式电阻炉,适用于一般金属零件的正火、退火、淬火及铝合金材料的固溶、时效等热处理加工之用。

二、基本结构：本系列箱式电阻炉主要由炉壳、炉衬、加热元件以及配套电气控制系统等组成。

炉壳由A3钢板及角钢、方通等型材焊接而成，炉壳内是一个由轻质耐火砖和硅酸铝耐火纤维等轻质耐火、保温材料砌成的炉膛，炉壳与炉膛之间的间隙部分填充优质保温岩棉。

加热元件是由高电阻合金丝绕成螺旋圈，均匀分布在炉膛两侧及底部。

炉门采用侧开式，炉门下装有一行程开关，与炉门开启联锁，当炉门打开时电炉电源即自行切断，以保证操作者的安全，在炉顶配有热电偶座，可插入热电偶，用来自动控温及超温保护。

配电箱安装在炉体的右侧面，方便操作。

（附：结构简图）三、主要技术参数：1、工作电源：380V ；频率：50HZ；2、额定功率：25KW；3、额定温度：950℃；4、有效尺寸：深600×宽400×高400mm；5、外形尺寸：6、加热元件：采用高电阻合金材料，材质OCr25AL5。

7、加热元件接法：Y8、电器控制：采用数显智能仪表（PID）自动控温、恒温计时、3相电流电压显示、超温报警、漏电保护等功能。

四、使用环境：1、温度：0~50℃；2、相对湿度：≤85%；3、周围无强烈的振动和气流存在；4、无腐蚀性气体存在。

五、安装与使用：1、安装前必须先检查加热元件是否有折断、裂纹、严重弯曲及脱出搁砖等现象。

同时还应检查相与相、引出棒与炉壳之间是否有短路等不正常现象。

2、检查加热元件、控制柜、热电偶与补偿导线、断路安全装置等导线的接线端的接触是否良好。

3、接地装置螺栓上应接上可靠的地线（包括电炉配用的控制柜），以保证操作人员安全。

4、按要求接好炉体与控制箱连线。

5、炉体安装完毕后，应校正电炉工作台面、炉底板的水平度。

6、电炉安装完毕后，在开始使用前必须进行烘炉，以除去炉衬内水分，提高绝缘性能，并使炉衬灰缝烧结，增加炉衬强度。
