下载文档原格式
废钢的分类和回收标准
1. 组织结构分类：
- 普通废钢：指未经特殊处理，具有一般组织结构的废钢。
- 工艺性废钢：指通过特殊工艺处理的废钢，如轧钢过程中
产生的废钢、冷态修整时产生的废钢等。
2. 化学成分分类：
- 碳钢废钢：指含碳量较高的废钢，主要为普通钢材的废料。
- 合金钢废钢：指含有一定量的合金元素的废钢，如不锈钢、耐热钢等。
3. 形状分类：
- 块废钢：指大块状的废钢，如各种钢板、钢型材、废桥梁等。
- 薄废钢：指较薄且较大面积的废钢，如废风机叶片、废轧
机辊等。
- 丝废钢：指细丝状的废钢，如废钢丝、废钢筋等。
回收标准主要根据废钢的质量和用途的要求来制定：
1. 废钢质量要求：
- 化学成分符合国家标准，并符合回收企业的审核要求。
- 表面不能明显有腐蚀、变形、压痕等瑕疵。
- 废钢不能含有大量杂质，如石渣、水泥等。
2. 废钢回收标准：
- 废钢的回收可按回收企业的要求进行，主要考虑废钢的种类、形状和质量等因素。
- 回收的废钢可以经过进一步的处理，如熔炼、烧结等，以达到再利用的要求。
需要注意的是，具体的废钢分类和回收标准可能会因地区和国家标准的不同而有所差异。
因此，在实际操作中应遵守当地相关的法律法规和标准。
废钢检验标准1.适用范围适用于本公司采购铸造熔炼作业用废钢的检验。
2.种类本公司主要购进碳素类废钢，其它合金元素的废钢应严格控制混入。
3.质量标准3.1废钢主要成分应符合《废钢铁》（GB/T4223-2004）中关于废钢的规定，如表1：表13.2 外观3.2.1单件外形尺寸不大于300mm , 单件重量不大于10kg ，最薄厚度不小于5mm。
其中螺纹钢占总含量比例不超过20%，不允许有轴承钢、弹簧钢。
3.2.2废钢都必须无污垢，不含有色金属或任何异物，不能有过多的铁锈和腐蚀，对于单件表面有锈蚀的废钢，其每面附着的铁锈厚度不大于单件厚度的 10%。
3.2.3不得购进存有隐患的炮弹皮以及易燃易爆物品的废旧容器和包装, 不得购进国家明令禁止的铁路设施和电力设施等部件。
3.2.4单重的大小、尺寸的长短，以及锈浊程度和其它油污杂质的多少等，应严格分类，对口使用，化学成分不清的严禁使用。
4.检查及试验4.1检查批量及检查单位的构成4.1.1检查批量：检查批量以每种废钢每天的交货量为一个批量。
4.1.2 检查单位：以一块废钢为1个检查单位。
4.2检查顺序、检查项目、检查方式、检查方法以及检查标准，如下表。
注：供方应每半年提供国家或第三方公认试验机构的试验报告。
5.检查后处理5.1 合格批次：由质管员填写《进货检验单》并在《进货报检单》上签字确认。
5.2 不合格批次：按《不合格品的控制程序》进行标识，并在《进货报检单》上填写处置意见。
6.相关文件（1）《不合格品的控制程序》（2）GB/T4223-2004《废钢铁》7.记录（1）《进货报检单》（2）《进货检验单》。

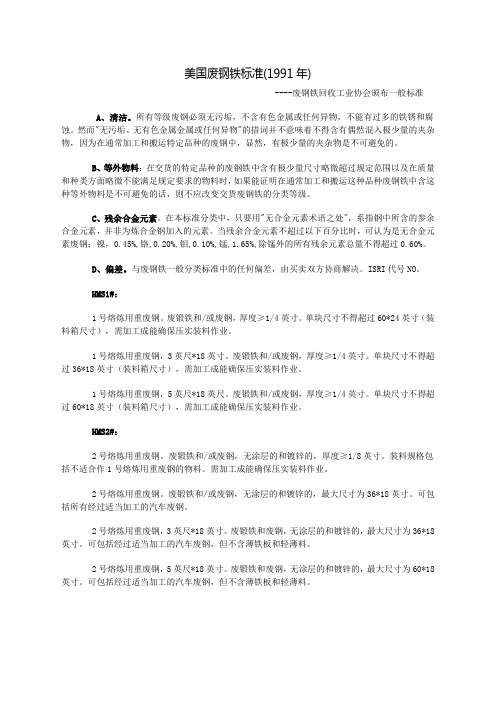

美国废钢铁标准(1991年)----废钢铁回收工业协会颁布一般标准A、清洁。
所有等级废钢必须无污垢，不含有色金属或任何异物，不能有过多的铁锈和腐蚀。
然而"无污垢、无有色金属金属或任何异物"的措词并不意味着不得含有偶然混入极少量的夹杂物，因为在通常加工和搬运特定品种的废钢中，显然，有极少量的夹杂物是不可避免的。
B、等外物料：在交货的特定品种的废钢铁中含有极少量尺寸略微超过规定范围以及在质量和种类方面略微不能满足规定要求的物料时，如果能证明在通常加工和搬运这种品种废钢铁中含这种等外物料是不可避免的话，则不应改变交货废钢铁的分类等级。
C、残余合金元素。
在本标准分类中，只要用"无合金元素术语之处"，系指钢中所含的参余合金元素，并非为炼合金钢加入的元素。
当残余合金元素不超过以下百分比时，可认为是无合金元素废钢：镍，0.45%,铬,0.20%,钼,0.10%,锰,1.65%,除锰外的所有残余元素总量不得超过0.60%。
D、偏差。
与废钢铁一般分类标准中的任何偏差，由买卖双方协商解决。
ISRI代号NO。
HMS1#：1号熔炼用重废钢。
废锻铁和/或废钢，厚度≥1/4英寸。
单块尺寸不得超过60*24英寸（装料箱尺寸），需加工成能确保压实装料作业。
1号熔炼用重废钢，3英尺*18英寸。
废锻铁和/或废钢，厚度≥1/4英寸。
单块尺寸不得超过36*18英寸（装料箱尺寸），需加工成能确保压实装料作业。
1号熔炼用重废钢，5英尺*18英尺。
废锻铁和/或废钢，厚度≥1/4英寸。
单块尺寸不得超过60*18英寸（装料箱尺寸），需加工成能确保压实装料作业。
HMS2#：2号熔炼用重废钢。
废锻铁和/或废钢，无涂层的和镀锌的，厚度≥1/8英寸。
装料规格包括不适合作1号熔炼用重废钢的物料。
需加工成能确保压实装料作业。
2号熔炼用重废钢。
废锻铁和/或废钢，无涂层的和镀锌的，最大尺寸为36*18英寸。
可包括所有经过适当加工的汽车废钢。
中国的废钢进口标准主要遵循以下几个方面的规定：
1. 环保标准：为了保护环境和资源，我国对进口废钢的环保要求较高。
进口废钢需符合《进口可用作原料的固体废物环境保护控制标准》等相关环保标准。
这些标准涉及废钢中的有害物质含量、放射性物质含量等环保指标。
2. 质量标准：进口废钢需要符合《废钢铁》等质量标准。
这些标准规定了废钢的化学成分、物理性能、尺寸规格等方面的要求。
3. 检疫标准：进口废钢应符合《中华人民共和国进出境动植物检疫法》等相关法律法规的规定，确保不会携带疫情疫病、有害生物等。
4. 法规标准：进口废钢还需遵守《中华人民共和国海关对进口废旧金属的管理规定》等法规，涉及进口许可、报关手续、监管等方面的要求。
5. 贸易合同标准：在进口废钢时，企业需与出口方签订符合我国法律法规的贸易合同，明确废钢的品种、规格、数量、价格、交货期等相关事项。
5.2.5废钢
熔炼用废钢参照标准GB 4223—2004：废钢铁。
1化学成分
1）.废钢最大尺寸不超过500mm，厚度2.5-150mm，单块重量0.25～50kg，不可压成块坯，每批（车）尺寸、厚度及重量不合格的废钢质量分数小于10%。
2）.废钢内不应混有废铁、合金废钢、铁合金和有害有毒物。
特殊采购的合金废钢要单独存放并做成分标识。
3）.对于单件表面有锈蚀的废钢，其每面附着的铁锈厚度不大于单件厚度的1%。
4）.废钢表面及内部不应存在泥块、水泥、粘砂、油污、油漆、涂层、镀层等。
5）.废钢中禁止混有易燃易爆物品。
禁止混有两端封闭的管状物、封闭器皿等密封物，禁止混有橡胶、塑料制品。
6）.废钢各检验批中非金属夹杂物的总重量不超过0.50%。
3 验收
每批检验化学成分、块度及外观。
取样数量：2—3块/每车每种。
中型废钢标准
一、引言
中型废钢是钢铁生产过程中回收的重要原材料，其质量和性能对钢铁产品的质量和能耗有重要影响。
为了规范中型废钢的管理和使用，提高钢铁生产效率和产品质量，制定本标准。
二、尺寸要求
中型废钢的尺寸应符合相关标准和设计要求，一般长度应在300mm至600mm之间，宽度和高度应在100mm至300mm之间。
中型废钢的尺寸偏差应在标准尺寸的±10%以内。
三、材质要求
中型废钢的材质应符合相关标准和设计要求，一般应采用优质碳素结构钢、低合金结构钢等。
中型废钢的化学成分应符合相关标准和设计要求，以保证钢材的质量和性能。
四、表面质量要求
中型废钢的表面应平整、干净，无严重变形、裂纹、锈蚀等缺陷。
中型废钢的表面质量应符合相关标准和设计要求，以满足后续加工和使用的需要。
五、重量要求
中型废钢的单重应在标准重量的±5%以内。
中型废钢的重心应与几何中心基本一致，以避免在吊运和使用过程中发生偏斜或翻滚。
六、形状要求
中型废钢的形状应规整，无明显扭曲、弯曲等缺陷。
中型废钢的断面形状应符合相关标准和设计要求，以保证钢材的利用率和产品质量。
七、其他要求
中型废钢应按照不同材质、规格分类存放，并标识清晰，以便于管理和使用。
中型废钢在吊运过程中应使用合适的吊具，避免发生变形或损坏。
中型废钢在使用前应进行必要的检验和处理，以确保其质量和安全性。
钢厂收购废钢标准一、废钢材质钢厂收购的废钢主要分为以下几种材质：1、碳素钢：包括低碳钢、中碳钢和高碳钢。
2、低合金钢：含有少量合金元素的碳素钢，如锰钢、硅钢等。
3、高合金钢：含有较多合金元素的钢，如不锈钢、耐热钢等。
二、废钢尺寸钢厂收购的废钢尺寸应符合以下要求：1、长度：通常在1米至3米之间，特殊情况下可适当调整。
2、宽度和高度：应不超过收购站的最大装载尺寸。
3、厚度：应符合废钢加工设备的加工要求。
三、废钢表面质量废钢表面质量应符合以下要求：1、无明显的变形、破裂、弯曲、扭曲等现象。
2、无明显的划痕、磕碰、锈蚀等损伤。
3、无其他影响使用的缺陷。
四、废钢化学成分废钢的化学成分应符合以下要求：1、碳含量：应符合相应材质的要求。
2、合金元素含量：应符合相应材质的要求。
3、有害元素含量：应符合相应材质的要求。
五、废钢来源钢厂收购的废钢来源应符合以下要求：1、来自合法渠道，不涉及非法或违规来源。
2、来自符合环保要求的加工企业或个人。
3、符合国家有关法律法规的规定。
六、废钢验收要求钢厂收购废钢时应对废钢进行验收，验收要求如下：1、验收人员应具备相应的专业知识和经验，能够识别废钢的材质、尺寸、表面质量、化学成分等。
2、验收人员应按照相应的标准和要求对废钢进行验收，不得擅自降低标准或放宽要求。
3、对于不符合标准的废钢，应拒绝收购或协商解决。
4、对于符合标准的废钢，应进行称重和记录，并出具验收报告。
5.、在验收过程中应注意保护个人安全和环境卫生。
七、环保要求钢厂收购废钢时应注意环保要求，具体如下：1、废钢来源应符合环保要求，不涉及非法或违规来源。
2、在收购、加工、储存、运输过程中，应采取有效措施防止对环境造成污染。
3、应遵守国家有关环保法规，确保生产过程符合环保要求。
八、交货方式和时间1、交货方式：废钢供应商应按照合同约定的交货方式将废钢送至钢厂指定的地点。
2、交货时间：废钢供应商应在合同约定的交货时间内将废钢送达指定地点，确保不影响生产进度。

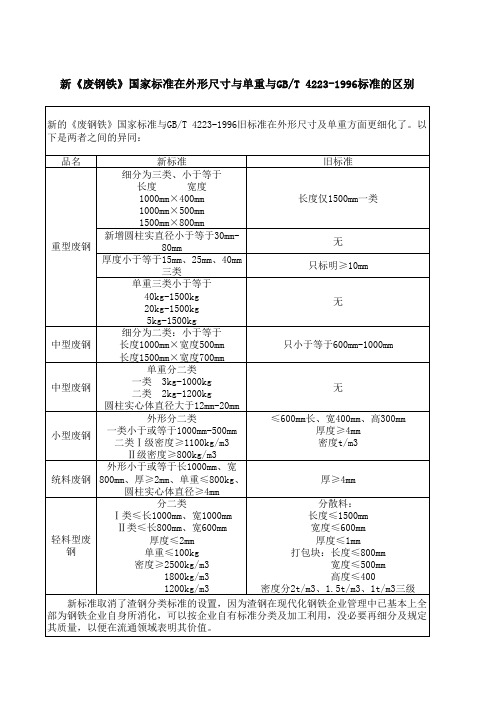

废钢铁标准&Nb sp; 国家废钢标准为2004年发布，原1996年废钢标准也同时撤消。
由国家质量监督检验检疫总局、国家标准化管理委员会发布的新修改的《废钢铁》国家标准(GB4223-2004)经批准发布，于2004年12月1日起正式实施。
其中：废钢的碳含量一般小于2.0％，硫含量、磷含量均不大于0.050％。
非合金废钢中残余元素应符合以下要求：镍的质量分数不大于0．30％、铬的质量分数不大于0.30％、铜的质量分数不大于0.30％。
除锰、硅以外，其他残余元素含量总和(质量分数)不大于0.60％。
废钢按其用途分为熔炼用废钢和非熔炼用废钢。
熔炼用废钢熔炼用废钢按其外形尺寸和单件重量分为5个型号：重型废钢、中型废钢、小型废钢、统料型废钢、轻料型废钢。
各类型废钢尺寸的正偏差应不大于10％。
熔炼用废钢按其化学成分分为非合金废钢、低合金废钢和合金废钢。
非合金废钢、低合金废钢参照GB ／T 13304的规定。
熔炼用合金废钢按化学成分及主要合金元素含量分为6个钢类46个钢组，见附录B 。
非熔炼用废钢不再分类，由供需双方协议确定。
废钢铁标准(GB4223-2004)由国家质量监督检验检疫总局、国家标准化管理委员会发布的新修改的《废钢铁》国家标准(GB4223-2004)经批准发布，于2004年12月1日起正式实施。
现将部分内容摘要如下： 4 分类废钢铁分为废铁和废钢两大类。
4．1 废铁4．1．1 废铁的碳含量一般大于2.0%。
优质废铁的硫含量（质量分数）和磷含量（质量分数）分别不大于0.07%和0.40%。
普通废铁、合金废铁的硫含量（质量分数）和磷含量（质量分数）分别不大于0.12%和1.00%。
高炉添加料的含铁量应不小于65.0%。
4．1．2 废铁按其用途分为熔炼用废铁和非熔炼用废铁。
4．1．2．1 熔炼用废铁4．1．2．1．1 熔炼用废铁按质量和形状分类，如表1规定。
表1 熔炼用废铁分类 品种 类别 典型举例 代码ABC优质废铁101长度≤1000mm ，宽度≤500mm ，高度≤300mm ，经破碎、熔断容易成为一类形状的废铁生铁粉(车削下来的生铁屑末混入异物的生铁)单件重量≤200kg 及其冷压块 生铁机械零部件、输电工程各种 铸件、铸铁轧辊、汽车缸体、发动机壳、钢锭模等普通废铁 102 铸铁管道、高磷铁、高硫铁、火烧铁等 合金废铁103合金轧辊、球墨轧辊等高炉添加料 104 外形尺寸应≥lOmmXlOmmXlOmm ，≤200mmX200mmX200mm ，单件重量≤5kg 加工压块等4．1．2．1．2 铁屑冷压块的密度不小于3000kg/m3。
在运输和卸货时，散落的铁屑量不大于批量的5％，压块满足脱落性试验。
4．1．2．1．3 经供需双方协议，也可供应表1规定以外种类和尺寸的废铁。
4．1．2．2 非熔炼用废铁非熔炼用废铁不再分类，由供需双方协议确定。
4．2 废钢4．2．1 废钢的碳含量一般小于2.0％，硫含量、磷含量均不大于0.050％。
4．2．2 非合金废钢中残余元素应符合以下要求：镍的质量分数不大于0．30％、铬的质量分数不大于0.30％、铜的质量分数不大于0.30％。
除锰、硅以外，其他残余元素含量总和(质量分数)不大于0.60％。
4．2．3 废钢按其用途分为熔炼用废钢和非熔炼用废钢。
4．2．3．1 熔炼用废钢4．2．3．1．1 熔炼用废钢按其外形尺寸和单件重量分为5个型号，如表2规定。

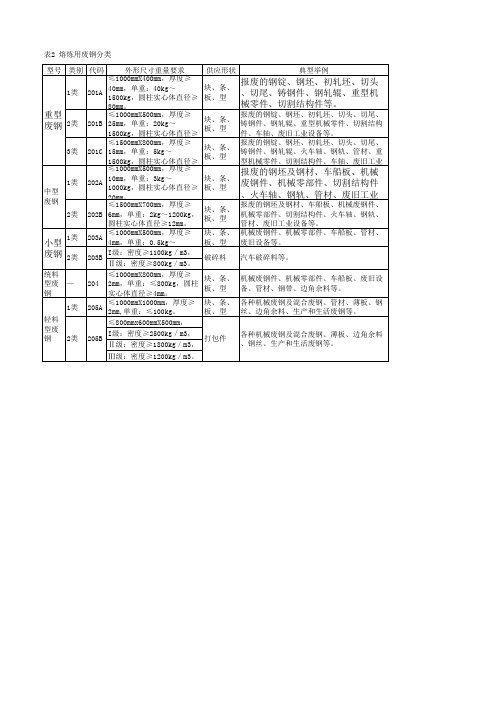

表2 熔炼用废钢分类 型号 类别 代码外形尺寸重量要求供应形状 典型举例重型废钢1类 201A ≤1000mmX400mm ，厚度≥40mm ， 单重：40kg ～1500kg ，圆柱实心体直径≥80mm 。
块、条、板、型报废的钢锭、钢坯、初轧坯、切头、切尾、铸钢件、钢轧辊、重型机 械零件、切割结构件等。
2类 201B ≤1000mmX500mm ，厚度≥25mm ，单重：20kg ～1500kg ， 圆柱实心体直径≥50mm 。
块、条、板、型报废的钢锭、钢坯、初轧坯、切头、 切尾、铸钢件、钢轧辊、重型机械零件、切割结构件、车轴、 废旧工业设备等。
3类 201C≤1500mmX800mm ，厚度≥15mm ， 单重：5kg ～1500kg ， 圆柱实心体直径≥30mm 。
块、条、板、型报废的钢锭、钢坯、初轧坯、切头、 切尾、铸钢件、钢轧辊、火车轴、钢轨、管材、重型机械零件、切割 结构件、车轴、废旧工业设备等。
中型废钢1类 202A ≤1000mmX500mm ，厚度≥10mm ，单重：3kg ～1000kg ， 圆柱实心体直径≥20mm 。
块、条、板、型报废的钢坯及钢材、车船板、机械废钢件、机械零部件、切割结构件、 火车轴、钢轨、管材、废旧工业设备等。
2类 202B≤1500mmX700mm ，厚度≥6mm ， 单重：2kg ～1200kg ， 圆柱实心体直径≥12mm 。
块、条、板、型报废的钢坯及钢材、车船板、机械废钢件、机械零部件、切割结构件、 火车轴、钢轨、管材、废旧工业设备等。
小型废钢4．2．3．1．2 各类型废钢尺寸的正偏差应不大于10％。
4．2．3．1．3 熔炼用废钢按其化学成分分为非合金废钢、低合金废钢和合金废钢。
非合金废钢、低合金废钢参照GB／T 13304的规定。
4．2．3．1．4 熔炼用合金废钢按化学成分及主要合金元素含量分为6个钢类46个钢组，见附录B。
4．2．3．2 非熔炼用废钢不再分类，由供需双方协议确定。
5 技术要求5．1 废钢铁必须分类。
5．2 废钢铁的单件外形尺寸不大于1500mm，单件重量不大于1500kg。
5．3 对于单件表面有锈蚀的废钢铁，其每面附着的铁锈厚度不大于单件厚度的10％。
5．4 废钢铁内不应混有铁合金、有害物；非合金废钢、低合金废钢不应混有合金废钢和废铁；合金废钢内不应混有非合金废钢、低合金废钢和废铁。
废铁内不应混有废钢。
5．5 废钢铁表面和器件、打包件内部不应存在泥块、水泥、粘砂、油污以及珐琅等。
5．6 废钢铁中禁止混有炸弹炮弹等爆炸性武器弹药及其他易燃易爆物品。
禁止混有两端封闭的管状物、封闭器皿等物品。
禁止混有橡胶和塑料制品。
5．7 废钢铁中不应有成套的机器设备及结构件(如有，则必须拆解且压碎或压扁成不可复原状)。
各利，形状的容器(罐筒等)应全部从轴向割开。
机械部件容器(发动机、齿轮箱等)应清除易燃晶和润滑剂的残余物。
5．8 废钢铁中禁止混有其浸出液中有害物质浓度超过GB 5085.3中鉴别标准值的有害废物。
5．9 废钢铁中禁止混有其浸出液中超过GB 5085.1中鉴别标准值即pH值不小于12.5或不大于2.0的夹杂物。
5．10 废钢铁中禁止混有多氯联苯含量超过GBl3015控制标准值的有害物。
5．11 钢铁中曾经盛装液体和半固体化学物质的容器、管道及其碎片，必须清洗干净。
进口废钢铁必须向检验机构申报容器、管道及其碎片曾经盛装或输送过的化学物质的主要成分。
5．12 废钢铁中不应混有下列有害物；----医药废物、废药品、医疗临床废物；----农药和除草剂废物、含木材防腐剂废物；----废乳化剂、有机溶剂废物；----精(蒸)馏残渣、焚烧处置残渣；----感光材料废物；----铍、六价铬、砷、硒、镉、锑、碲、汞、铊、铅及其化合物的废物，含氟、氰、酚化合物的废物；----石棉废物；----厨房废物、卫生间废物等。
5．13 废钢铁中禁止夹杂放射性废物。
废钢铁的放射性污染按以下要求控制：----废钢铁的外照射贯穿辐射剂量率不能高于0.46μSv／h；----废钢铁的。
表面放射性污染水平检测值，不能超过0.04 Bq／cm2；β表面放射性污染水平检测值，不能超过0.4 Bq／cm2；----废钢铁中放射性核素比活度禁止超过GBl6487.6的规定。
5．14 废钢铁各检验批中非金属夹杂物(不含非金属有害废物)的总重量，不应超过该检验批重量的千分之五。
5．15 废旧武器由供方作技术性的安全检查后按有关规定处理。
5．16 非熔炼用废钢铁使用后，其制品的性能指标满足有关标准的规定，且不应对公众人身安全、财产、环保等造成隐患或危害。
6 检验项目与检验方法6．1 检验项目6．1．1 单件的外形尺寸、重量和厚度的抽样检验。
6．1．2 夹杂物及清洁性的检验。
6．1．3 有害物及放射性物质的检验。
6．1．4 硫、磷、铬、镍、钼、钨、锰、铜等化学元素的抽查检验。
6．1．5 打包件的脱落试验。
6．1．6 废钢铁中其他项目的检验，根据到货批的实际情况，进行抽查。
6．2 检验方法6．2．1 检验所需样品的取样方法由供需双方协商确定。
6．2．2 本标准5.8条检验按GB 5085.3的规定进行。
6．2．3 本标准5.9条检验按GB 5085.1的规定进行。
6．2．4 本标准5.10条的检验，按GBl3015的规定进行。
6．2．5 本标准5.13条的检验，按SN 0570的规定进行。
6．2．6 废钢样品的制样按GB／T 222-1984的规定进行，废铁样品的制样按GB／T 719的规定进行。
化学分析按附录A规定的或通用方法进行，但仲裁分析时应按附录A有关规定进行。
6．2．7 对废钢铁的种类、清洁性、夹杂物、外形尺寸、单件重量等项目，使用衡器、卷尺等检验手段或其他检测手段进行测定。
6．2．8 打包件(压块)的脱落试验：在一个验收批中随机抽取5块打包件(压块)。
打包件(压块)从高于金属板或水泥板1.5m处落下三次(自由落体)，此时打包件(压块)不应有大于其重量10％的脱落物。
7 验收规则7．1 需方可对每批废钢铁进行抽查验收。
可将一个交货批分成多个检验批进行验收。
7．2 每个检验批应由同一型号、类别以及同一钢组或牌号(合金钢)废钢铁组成。
7．3 各交货批废钢铁验收后，应扣除夹杂物、铁锈等杂质的重量。
8 运输和质量证明书8．1 发运装车(船)时，每车厢(船舱、集装箱)一般只允许装载同一型号(类别)、同一钢组(合金钢)的废钢铁。
为补足车厢(船舱、集装箱)载重时，也可装两个以上型号(类别)、钢组的废钢铁，但应隔离，作出明确标识，不应混放。
8．2 废钢铁交货时，每个交货批必须附有质量证明书，进口废钢铁需同时附有放射性检验证明书。
质量证明书中应注明：供方名称、废钢铁的型号类别、每批重量，合金废钢还需注明钢组以及相应的化学成分等。
