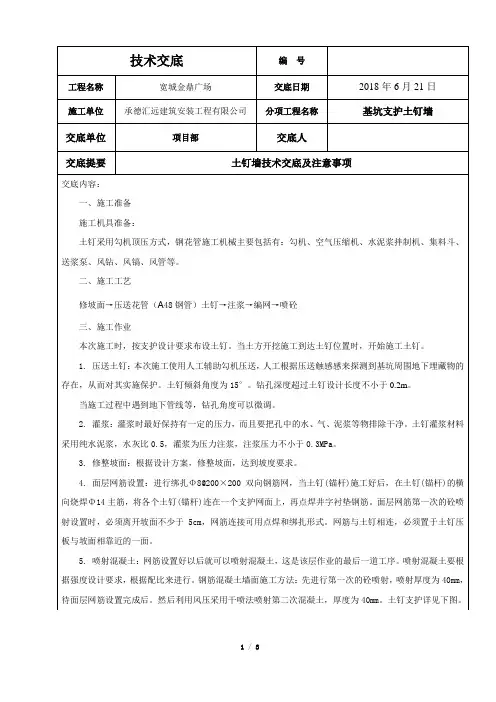

3、土钉墙(成孔)技术交底

二、施工工艺
修坡面→压送花管（A48钢管）土钉→注浆→编网→喷砼
三、施工作业
本次施工时，按支护设计要求布设土钉。当土方开挖施工到达土钉位置时，开始施工土钉。
1. 压送土钉：本次施工使用人工辅助勾机压送，人工根据压送触感感来探测到基坑周围地下埋藏物的存在，从而对其实施保护。土钉倾斜角度为15°。钻孔深度超过土钉设计长度不小于0.2m。
2、基坑四周严禁堆放土方等重物。
3、挖掘机司机必须经过专门培训，持证上岗。
4、参加机械挖土的人员要遵守所使用机械的安全操作规程。机械的各种安全装置齐全。
5、土方开挖时应从上而下分层分段依次进行，禁止采用挖空脚的操作方法，并且应做好排水措施。
6、使用机械挖土前，要先发出信号，挖掘机作业时，在挺杆运动范围内，不允许做其他任何工作。
5、钢筋、水泥进场要有材质单、出厂合格证，并做复验，如果锚筋采取搭接焊，每批应按规范要求，做焊头抗拉强度试验。
6、水泥浆体的强度应大于20MPa，水灰比0.4~0.5，并宜加入适量的速凝剂以促进早凝和控制泌水。注浆时要严格按配比搅浆，并随成孔随注浆，注浆渗漏较多时，要进行二次、三次补浆直到注满。
8、锚杆制作长度误差不得大于20mm。
3、成孔前，应根据设计要求定出孔位并作出标记和编号。孔距的允许偏差为±100mm，成孔的倾角偏差为±5%，孔径允许偏差为±5mm，孔深允许偏差为±50mm。当成孔过程中遇有障碍物需调整孔位时，不得损害支护原定的安全程度，由现场技术负责人决定。
4、成孔过程中取出的土体特征应按土钉编号逐一加以记录并及时与初步设计时所认定的加以对比，发现有较大偏差时应及时修改土钉的设计参数。
9、喷射混凝土粗骨料最大粒径不应大于12mm，并应通过外加剂来调节所需早强时间。

（2）开挖后应及时封闭临空面，应在?24h?内完成土钉安设和喷射混凝土面层；在淤泥质地层中开挖时，应在?12h?内完成土钉安设和喷射混凝土面层。
（3）上一层土钉完成注浆后，应至少间隔?48h?方可允许开挖下一层土方。
（4）施工期间坡顶应严格按照设计要求控制施工荷载。
（5）土钉支护应设置排水沟、集水坑等用于地表和基坑排水。坑内排水沟离边壁宜大于?1m；排水沟和集水坑宜用砖砌并用砂浆抹面，坑中集水应及时抽排；
3、材料准备：签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。包括钢筋、砂、石子、水泥、排水管等。
4、技术准备：熟悉、审查施工图纸。
5、作业条件：（1）完成地上、地下各种管线及障碍物的勘测定位；
（2）完成地上、地下障碍物的拆除；
（3）施工现场的平整；
（4）测量放线；
（5）临时道路、临时供水、供电等管线的敷设；
8、基坑工程监测
1）基坑工程均应进行基坑工程监测，开挖深度大于?5m?应由建设单位委托具备相应资质的第三方实施监测；
2）总包单位应自行安排基坑监测工作，并与第三方监测资料定期对比分析，指导施工作业；
3）基坑工程监测必须有基坑设计方确定监测报警值，施工单位应及时通报变形情况。
9、作业环境
1）基坑内作业人员必须有足够的安全作业面；
（3）应采用两次注浆工艺，第一次灌注水泥砂浆，灌浆量不应小于钻孔体积的?1.2?倍。第一次注浆初凝后，方可进行二次注浆。第二次压注纯水泥浆，注浆量为第一次注浆量的?30%~40%，注浆压力为?0.4MPa~0.6MPa，浆液配比应符合表?6.8.3?要求。
（4）注浆完成后孔口应及时封闭。
4、击入式钢管土钉施工应符合下列要求：
5、钢筋网的铺设应符合下列规定：

安全技术措施和安全书面交底
单位工程名称昌平区未来科技城南区（鲁疃村）定向安置房项目基坑土方、支护工程
开工日期2012.3.13 竣工日期2012.5.3
施工单位北京嘉恒立建筑工程有限公
司
单位工程面积/ m2交底日期2012.3.13 交底人签字
分部或分项名称土钉墙安全技术交底
一、一般规定
各种施工机械运转正常，满足施工要求。

土方开挖深度及坡度符合施工方案要求。

二、土钉墙施工
1.在喷射砼施工作业中，要经常检查出料弯头、输料管和管路接头有无磨薄、击穿或松
脱现象，发现问题应及时处理。

2.处理机械故障时，必须使设备断电。

向设备送电、送风前，应通知有关人员。

4.向土钉孔孔注浆时，注浆管内应保持一定数量的砂浆，以防管体放空，砂浆喷出伤人。

处理管路堵塞前，应消除管内压力。

5.非操作人员不得进入施工的作业区，施工中，喷头和注浆管前严禁站人。

6.作业人员进入施工现场必须带好安全帽，高处作业时，必须系好安全带，施工现场严
禁吸烟打闹。

7.防止噪声污染。

选用噪音底的机械设备；设备必要的围挡护栏，以阻断噪声。

8.大风天气时，对其尘材料做必要的覆盖，防止粉尘污染。

9. 在进行土钉成孔施工时，严禁穿越各种地下管线及电缆。

10.在喷射砼时，枪头前严禁站人，防止砼混合料伤人。

11．第一步基坑边坡支护时，应该用木板进行堵边，防止砼混合料伤人及物。

被交底单位负责人签字
安全员签字评定检查人
要求：1、措施交底针对性强，内容具体，资料齐全。

2、本表一次填一式二份，一份交执行者，一份留底，完工后装成册。

③ 在注浆开始前或中途停止超过30min时，应用水或稀水泥浆润滑注浆泵及其管路。
2.4铺设钢筋网
a．钢筋网应在喷射一层混凝土后铺设，钢筋与第一层喷射混凝土的间隙不宜小于20mm。
b．钢筋网片采用∅6@200×200，采用6号钢丝绑扎。钢筋网片的搭接面积不大于50%，水平方向搭接长度为200mm，上下层搭接长度300。

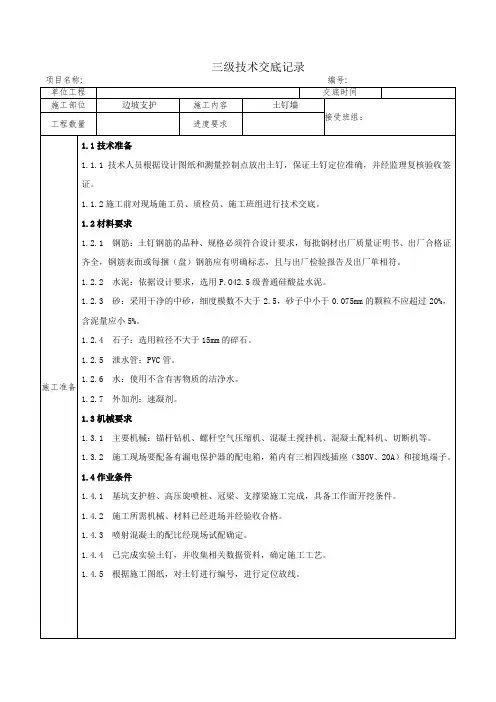

三级技术交底记录
项目名称:编号:
单位工程
交底时间
施工部位
边坡支护
施工内容
土钉墙
接受班组：
工程数量
进度要求
施工准备
1.1技术准备
1.1.1技术人员根据设计图纸和测量控制点放出土钉，保证土钉定位准确，并经监理复核验收签证。
1.1.2施工前对现场施工员、质检员、施工班组进行技术交底。
1.2.1 钢筋：土钉钢筋的品种、规格必须符合设计要求，每批钢材出厂质量证明书、出厂合格证齐全，钢筋表面或每捆（盘）钢筋应有明确标志，且与出厂检验报告及出厂单相符。
2.3 设置土钉
土钉施工包括定位、成孔、设置钢筋、注浆等工序。
a．土钉定位
按照施工图放置土钉定位点。
b．成孔，土钉成孔施工应符合下列规定：
① 孔深允许偏差±30mm；
② 孔径允许偏差±5mm；
③ 孔距允许偏差±100mm。
c.设置锚筋
按设计要求长度加工锚筋，锚筋采用22的螺纹螺纹钢筋，为保证钢筋设置居中，在锚筋上每隔2～3m应设一个定位支架。
d．注浆
① 注浆前应采用压缩空气将孔内残留或松动的杂土清除干净。
② 为保证土钉与周围土体紧密结合，在孔口处设置止浆塞及排气管，并将止浆塞旋紧，使其与孔壁紧密结合，在止浆塞上将注浆管插入注浆口，深入至距孔底250～500mm处，注浆管连接注浆泵，边注浆边向孔口方向拔管，直至注满为止，再放松止浆塞，将注浆管与止浆塞拔出，然后用粘性土或水泥浆充填孔口。

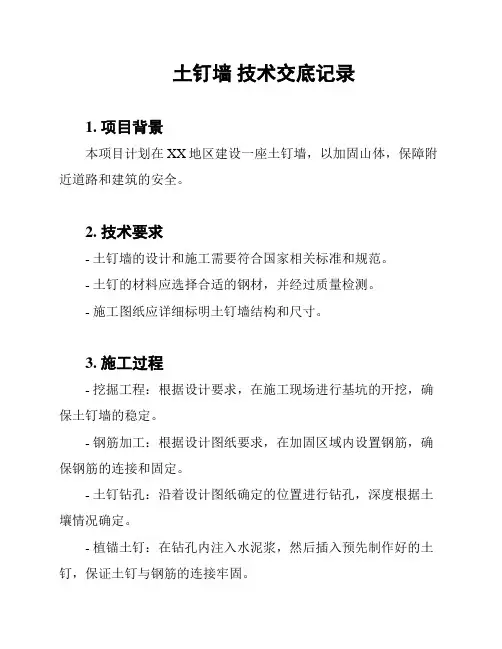

土钉墙技术交底记录1. 项目背景本项目计划在XX地区建设一座土钉墙，以加固山体，保障附近道路和建筑的安全。

2. 技术要求- 土钉墙的设计和施工需要符合国家相关标准和规范。

- 土钉的材料应选择合适的钢材，并经过质量检测。

- 施工图纸应详细标明土钉墙结构和尺寸。

3. 施工过程- 挖掘工程：根据设计要求，在施工现场进行基坑的开挖，确保土钉墙的稳定。

- 钢筋加工：根据设计图纸要求，在加固区域内设置钢筋，确保钢筋的连接和固定。

- 土钉钻孔：沿着设计图纸确定的位置进行钻孔，深度根据土壤情况确定。

- 植锚土钉：在钻孔内注入水泥浆，然后插入预先制作好的土钉，保证土钉与钢筋的连接牢固。

- 砂浆灌注：使用高强度砂浆填充钢筋和土钉之间的空隙，加强土钉墙的整体稳定性。

- 表面处理：对土钉墙的表面进行清理和打磨，确保外观美观。

4. 质量控制- 施工过程中，需要定期对土钉墙的质量进行检查和验收。

- 检查土钉的规格、数量和材料品质是否符合要求。

- 检查土钉与钢筋的连接是否牢固。

- 检查砂浆填充完整性和强度。

- 检查土钉墙的平整度和表面处理效果。

5. 安全措施- 施工现场必须按照相关规定设置警示标志，确保工人和周围群众的安全。

- 工人必须佩戴安全帽、安全鞋等相关防护用品。

- 施工现场必须配备好消防设备，并严格遵守消防安全操作规程。

6. 现场交底- 施工队伍应对施工人员进行钢筋加工、土钉安装和砂浆灌注等操作进行现场交底。

- 交底内容包括施工工艺、质量要求、安全措施等。

- 施工人员应具备相应的专业技能和操作经验。

- 根据施工现场的实际情况，及时解答施工人员提出的问题。

以上为土钉墙技术交底记录，施工过程中需要严格按照上述要求进行操作，确保施工质量和施工安全。
