地图地形图和比例尺

中考地理考点03 地图三要素及地形图的判读1.地图的三要素地图的三个基本要素：比例尺、方向、图例。

1．比例尺(1)定义：比例尺又叫缩尺，表示图上距离比实地距离缩小的程度。

(2)公式：比例尺=图上距离／实地距离。

(3)表示方法：a．线段式：在地图上面一条线段，并注明1厘米代表实地距离多少千米。

b．数字式：用数字的比例式或分数式表示比例尺的大小。

如：1：100或1/100，表示图上1厘米代表实地距离100厘米，即1米。

c．文字式：在地图上用文字直接写m地图上1厘米代表实地距离多少千米。

如：图上1厘米相当于实地距离50千米。

2．地图的方向(1)方向的种类：从方向的种类来看，地图上主要有东、西、南、北四个基本方向，还有东北、西北、东南、西南四个特殊方向。

(2)方向的表示方法：a．一般定向法：在既无指向标也没有经纬网时，一般遵循“上北下南，左西有东”的原则。

b．指向标定向法：指向标所指的方向一般是北方，根据北方分别确定其他方向。

c．经纬网定向法：经线指示南北方向，纬线指示东西方向。

3．地图的图例和注记(1)图例：图例是地图的语言，包括各种符号和它们的文字说明、地理名称和数字。

常用的图例符号有统一的规定。

(2)注记：在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的文字，叫做注记。

(3)图例和注记的作用：图例和注记可以帮助我们区别不同的地理事物，了解它们的特征。

二、地形图的判读1．海拔和相对高度(1)海拔：地面某个地点高出海平面的垂直距离。

(2)相对高度：某个地点高出另一个地点的垂直距离。

2．等高线与等深线(1)等高线①等高线：在地图上，把各个地点的海拔标注在地图上，再把海拔高度相同的各点连接成线，就是等高线。

等高线上一般都标m高度，单位是米。

②等高线的特点a．同一等高线上高度相等。

b．相邻两条等高线之间高差相等。

c．坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。

(2)等深线：在地图上，把海洋中深度相同的各点连接成线，叫做等深线。

地图、比例尺一、地图三要素——比例尺、方向、图例和注记；（一）比例尺1、概念：表示图上距离与实际距离相比，缩小的程度。

又叫缩尺。

即：比例尺＝图上距离／实际距离2、表示方法：数字式：如 1 1000000或1/1000000或百万分之一文字式：如“图上1厘米代表实地距离300千米”线段式：3、大小比例尺的大小就是比值的大小。

即比例尺的分母越大，比例尺越小；反之，分母越小，比例尺越大。

结论1：绘制地区的范围越小，要表示的内容越详细，选用的比例尺应大些；反之则应小些。

并考虑纸张的大小。

结论2：图幅面积相同的地图，所表达的实地范围越大，比例尺越小，表达图中的内容越简单；反之，则比例尺越大，表达图中的内容越详细。

结论3：实地范围相同的地图，图幅面积越小，比例尺越小，表达的内容越简单；反之，图幅面积越大，比例尺越大，能表达的内容越详细比例尺的缩放结论：5、比例尺的大小与实地范围和内容详略的关系⑴若图幅大小相同：①反映的实地范围越小，比例尺越大，反映的地理事物越详细；②反映的实地范围越大，比例尺越小，反映的地理事物越简略;⑵若实际范围相同：①图幅面积越大，比例尺越大，此时反映的地理事物越详细;②图幅面积越小，比例尺越小，此时反映的地理事物越简略;规律：①大范围地区多选用较小的比例尺地图。

如世界政区图等。

②小范围地区多选用较大的比例尺地图。

如学校平面图等。

（二）方向一般定向法：面对地图，“上北下南，左西右东”指向标定向法：指向标的箭头指向北方经纬网定向法：经线指示南北方向，纬线指示东西方向经纬网有关地球大小的几个重要数据赤道半径6378km；极半径6357km；平均半径6371km赤道周长40000km；赤道半径与极半径相差21km地球仪概念：地球仪是人们仿照地球的形状，并按一定的比例把它缩小制作成的地球模型。

地轴：地球仪上，地球绕转的轴，即地球自转的假想轴（倾斜方向不变）两极：北极：地轴北端与地球表面的交点。

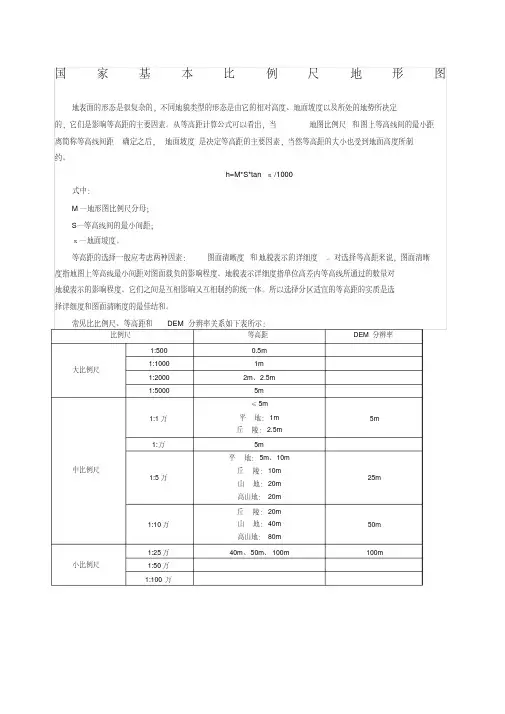

中国地形图基本⽐例尺我国国家基本⽐例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按⽐例尺通常分为⼤中⼩三种：⼩于100万(⼩⽐例尺)，10万到100万(中⽐例尺)，⼤于10万(⼤⽐例尺)。

1:100万地形图（1）⽤途：综合反映了制图范围内的⾃然地理和社会经济概况，⽤于⼤范围内进⾏宏观评价和研究地理信息。

（2）投影：采⽤正轴等⾓圆锥投影，编绘⽅法成图。

（3）分幅编号：采⽤国际1:100万地图分幅标准，从⾚道开始，纬度每4°为⼀列，依次⽤拉丁字母A、B、C……V表⽰（20世纪70年代曾⼀度⽤阿拉伯数字1、2、3……表⽰），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，⾃西向东6°为⼀纵⾏，将全球分为60纵⾏，依次⽤1、2、3……60表⽰，“列号—⾏号”相结合，即为该图的编号。

如：J—50，10—5 0。

1:50万地形图（1）⽤途：综合反映了制图范围内的⾃然地理和社会经济概况，⽤于较⼤范围内进⾏宏观评价和研究地理信息。

（2）投影：采⽤⾼斯—克吕格投影，6°分带，采⽤编绘⽅法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成2⾏2列，共4幅1:50万地形图（20世纪90年代起：平⾯坐标系统采⽤1980年西安坐标系，⾼程系统采⽤1985国家⾼程基准），在1:100万图幅编号后加上1:50万的代号和⾏列号，如:J47B001002。

⼀幅1:50万地形图的范围为经差3°，纬差2°。

1:25万地形图（1）⽤途：⽐较全⾯和系统地反映了区域内⾃然地理条件和经济概况，主要供各部门在较⼤范围内作总体的区域规划、查勘计划、资源开发利⽤与⾃然地理调查。

（2）投影：采⽤⾼斯—克吕格投影，6°分带，编绘⽅法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4⾏4列，共16幅1:25万地形图，⽤[1]、[2]…[16]表⽰，在1:100万地形图编号后加上1:25万地形图的⽐例尺代字和⾏列号.如：J50C001004。

地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。

地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。

一、地形图和比例尺 1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。

平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。

我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。

2．比例尺（1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。

M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。

通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。

（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。

b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。

例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
