地图上的比例尺、方向和图例

中考地理考点03 地图三要素及地形图的判读1.地图的三要素地图的三个基本要素：比例尺、方向、图例。

1．比例尺(1)定义：比例尺又叫缩尺，表示图上距离比实地距离缩小的程度。

(2)公式：比例尺=图上距离／实地距离。

(3)表示方法：a．线段式：在地图上面一条线段，并注明1厘米代表实地距离多少千米。

b．数字式：用数字的比例式或分数式表示比例尺的大小。

如：1：100或1/100，表示图上1厘米代表实地距离100厘米，即1米。

c．文字式：在地图上用文字直接写m地图上1厘米代表实地距离多少千米。

如：图上1厘米相当于实地距离50千米。

2．地图的方向(1)方向的种类：从方向的种类来看，地图上主要有东、西、南、北四个基本方向，还有东北、西北、东南、西南四个特殊方向。

(2)方向的表示方法：a．一般定向法：在既无指向标也没有经纬网时，一般遵循“上北下南，左西有东”的原则。

b．指向标定向法：指向标所指的方向一般是北方，根据北方分别确定其他方向。

c．经纬网定向法：经线指示南北方向，纬线指示东西方向。

3．地图的图例和注记(1)图例：图例是地图的语言，包括各种符号和它们的文字说明、地理名称和数字。

常用的图例符号有统一的规定。

(2)注记：在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的文字，叫做注记。

(3)图例和注记的作用：图例和注记可以帮助我们区别不同的地理事物，了解它们的特征。

二、地形图的判读1．海拔和相对高度(1)海拔：地面某个地点高出海平面的垂直距离。

(2)相对高度：某个地点高出另一个地点的垂直距离。

2．等高线与等深线(1)等高线①等高线：在地图上，把各个地点的海拔标注在地图上，再把海拔高度相同的各点连接成线，就是等高线。

等高线上一般都标m高度，单位是米。

②等高线的特点a．同一等高线上高度相等。

b．相邻两条等高线之间高差相等。

c．坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。

(2)等深线：在地图上，把海洋中深度相同的各点连接成线，叫做等深线。

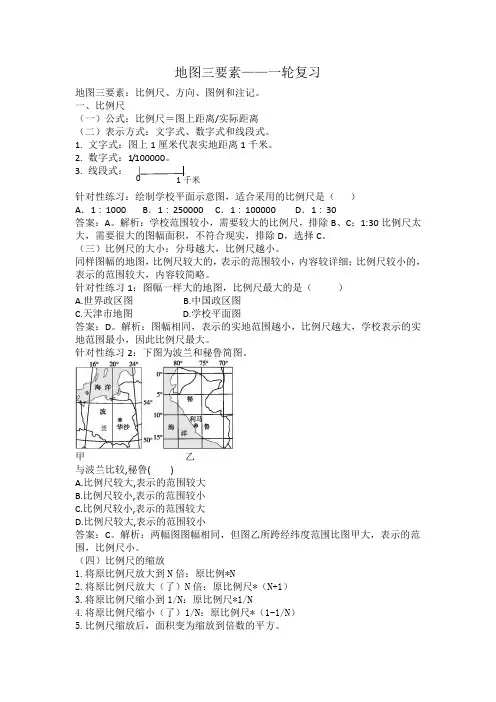

地图三要素——一轮复习地图三要素：比例尺、方向、图例和注记。

一、比例尺（一）公式：比例尺＝图上距离/实际距离（二）表示方式：文字式、数字式和线段式。

1.文字式：图上1厘米代表实地距离1千米。

2.数字式：1/100000。

3.线段式：0 1千米针对性练习：绘制学校平面示意图，适合采用的比例尺是（）A．1∶1000 B．1∶250000 C．1∶100000 D．1∶30答案：A。

解析：学校范围较小，需要较大的比例尺，排除B、C；1:30比例尺太大，需要很大的图幅面积，不符合现实，排除D，选择C。

（三）比例尺的大小：分母越大，比例尺越小。

同样图幅的地图，比例尺较大的，表示的范围较小，内容较详细；比例尺较小的，表示的范围较大，内容较简略。

针对性练习1：图幅一样大的地图，比例尺最大的是（）A.世界政区图B.中国政区图C.天津市地图D.学校平面图答案：D。

解析：图幅相同，表示的实地范围越小，比例尺越大，学校表示的实地范围最小，因此比例尺最大。

针对性练习2：下图为波兰和秘鲁简图。

甲乙与波兰比较,秘鲁()A.比例尺较大,表示的范围较大B.比例尺较小,表示的范围较小C.比例尺较小,表示的范围较大D.比例尺较大,表示的范围较小答案：C。

解析：两幅图图幅相同，但图乙所跨经纬度范围比图甲大，表示的范围，比例尺小。

（四）比例尺的缩放1.将原比例尺放大到N倍：原比例*N2.将原比例尺放大（了）N倍：原比例尺*（N+1）3.将原比例尺缩小到1/N：原比例尺*1/N4.将原比例尺缩小（了）1/N：原比例尺*（1-1/N）5.比例尺缩放后，面积变为缩放到倍数的平方。

针对性训练：下图是位于岷江下游的某个小岛一年中不同时期河岸线变化示意图。

该图比例尺增大一倍,则( )A.新图比例尺为1∶5 000B.新图图幅为原图的2倍C.甲地地表坡度变大D.丙、丁的图上距离为原图的2倍答案：D。

解析：图示比例尺是1∶25000,比例尺增大一倍,即放大到2倍，则新图比例尺为1∶12500,A错；新图图幅为原图的4倍,B错；比例尺缩放,地表坡度不变,C错；丙、丁的图上距离为原图的2倍,D正确。

地图、比例尺一、地图三要素——比例尺、方向、图例和注记；（一）比例尺1、概念：表示图上距离与实际距离相比，缩小的程度。

又叫缩尺。

即：比例尺＝图上距离／实际距离2、表示方法：数字式：如 1 1000000或1/1000000或百万分之一文字式：如“图上1厘米代表实地距离300千米”线段式：3、大小比例尺的大小就是比值的大小。

即比例尺的分母越大，比例尺越小；反之，分母越小，比例尺越大。

结论1：绘制地区的范围越小，要表示的内容越详细，选用的比例尺应大些；反之则应小些。

并考虑纸张的大小。

结论2：图幅面积相同的地图，所表达的实地范围越大，比例尺越小，表达图中的内容越简单；反之，则比例尺越大，表达图中的内容越详细。

结论3：实地范围相同的地图，图幅面积越小，比例尺越小，表达的内容越简单；反之，图幅面积越大，比例尺越大，能表达的内容越详细比例尺的缩放结论：5、比例尺的大小与实地范围和内容详略的关系⑴若图幅大小相同：①反映的实地范围越小，比例尺越大，反映的地理事物越详细；②反映的实地范围越大，比例尺越小，反映的地理事物越简略;⑵若实际范围相同：①图幅面积越大，比例尺越大，此时反映的地理事物越详细;②图幅面积越小，比例尺越小，此时反映的地理事物越简略;规律：①大范围地区多选用较小的比例尺地图。

如世界政区图等。

②小范围地区多选用较大的比例尺地图。

如学校平面图等。

（二）方向一般定向法：面对地图，“上北下南，左西右东”指向标定向法：指向标的箭头指向北方经纬网定向法：经线指示南北方向，纬线指示东西方向经纬网有关地球大小的几个重要数据赤道半径6378km；极半径6357km；平均半径6371km赤道周长40000km；赤道半径与极半径相差21km地球仪概念：地球仪是人们仿照地球的形状，并按一定的比例把它缩小制作成的地球模型。

地轴：地球仪上，地球绕转的轴，即地球自转的假想轴（倾斜方向不变）两极：北极：地轴北端与地球表面的交点。

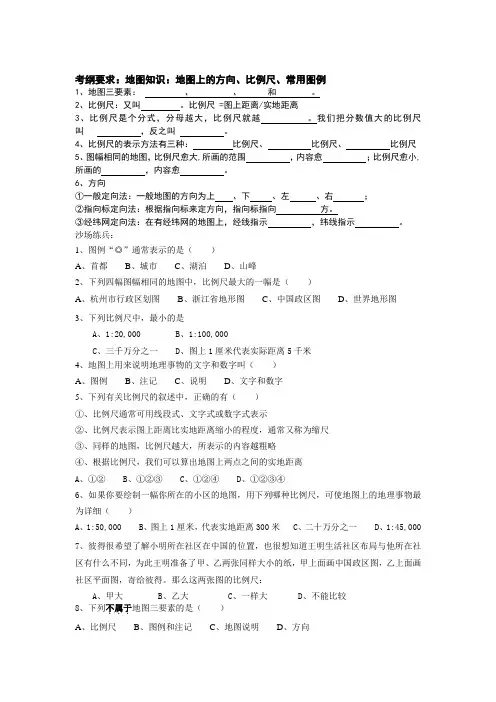

考纲要求：地图知识：地图上的方向、比例尺、常用图例1、地图三要素：、、和。

2、比例尺：又叫。

比例尺 =图上距离/实地距离3、比例尺是个分式，分母越大，比例尺就越。

我们把分数值大的比例尺叫，反之叫。

4、比例尺的表示方法有三种：比例尺、比例尺、比例尺5、图幅相同的地图，比例尺愈大,所画的范围，内容愈；比例尺愈小,所画的，内容愈。

6、方向①一般定向法：一般地图的方向为上、下、左、右；②指向标定向法：根据指向标来定方向，指向标指向方。

③经纬网定向法：在有经纬网的地图上，经线指示，纬线指示。

沙场练兵：1、图例“◎”通常表示的是（）A、首都B、城市C、湖泊D、山峰2、下列四幅图幅相同的地图中，比例尺最大的一幅是（）A、杭州市行政区划图B、浙江省地形图C、中国政区图D、世界地形图3、下列比例尺中，最小的是A、1:20,000B、1:100,000C、三千万分之一D、图上1厘米代表实际距离5千米4、地图上用来说明地理事物的文字和数字叫（）A、图例B、注记C、说明D、文字和数字5、下列有关比例尺的叙述中，正确的有（）①、比例尺通常可用线段式、文字式或数字式表示②、比例尺表示图上距离比实地距离缩小的程度，通常又称为缩尺③、同样的地图，比例尺越大，所表示的内容越粗略④、根据比例尺，我们可以算出地图上两点之间的实地距离A、①②B、①②③C、①②④D、①②③④6、如果你要绘制一幅你所在的小区的地图，用下列哪种比例尺，可使地图上的地理事物最为详细（）A、1:50,000B、图上1厘米，代表实地距离300米C、二十万分之一D、1:45,0007、彼得很希望了解小明所在社区在中国的位置，也很想知道王明生活社区布局与他所在社区有什么不同，为此王明准备了甲、乙两张同样大小的纸，甲上面画中国政区图，乙上面画社区平面图，寄给彼得。

那么这两张图的比例尺：A、甲大B、乙大C、一样大D、不能比较8、下列不属于．．．地图三要素的是（）A、比例尺B、图例和注记C、地图说明D、方向9、在一堂体育课上，体育老师正在进行队列训练，现在同学们朝正南方，体育老师喊：“向左转”。

三、地图一、地图三要素：比例尺、方向、图例和注记1、比例尺：也叫缩尺比例尺=图上距离/实际距离1比例尺的大小与地图的详略：在同样的图幅上：比例尺越大,地图上所表示的实际范围越小,但表示的内容越详细,精确度越高;比例尺越小,则表示的范围越大,内容越简单,精确度越低;规律：大范围的地区多选用较小的比例尺地图;如世界政区图、中国政区图等;小范围的地区多选用较大的比例尺地图;如平面图、军事图、旅游图等;2比例尺的缩放：比例尺放大：用原比例尺放大到的倍数; 例如将1/10000的比例尺放大1倍,即比例尺放大到2倍,放大后的比例尺是1/5000,比例尺变大;缩放后图幅面积的变化：比例尺放大后的图幅面积=放大到的倍数之平方;如将比例尺放大到原图的2倍,则放大后图幅面积是原来的4倍;2．方向：1在有经纬网的地图上判读：经线指示南北,纬线指示东西;2在有指向标的图上判读：指向标指示北方;3在没有任何标记得图上判读：遵循“上北下南,左西右东”;3．图例和注记二、地图的种类一等值线图等值线图包括等高线图、等深线图、等温线图、等降水量线图等;以等高线图为例;1、等高线地形图的判读1基本概念a.海拔高度也即绝对高对：某个地点高出海平面的垂直距离,我国的海拔是高出黄海海平面的距离;b.相对高度：两个任意地点的绝对高度之差,是一个相对概念;c.等高线：把海拔相同的各点连成的线;等高线除陡崖外都不能交叉;d.等高距：地图上相邻等高线之间的垂直距离;同一幅地图中,等高距都相同;2地形类型及其等高线平原：海拔200米以下,等高线稀疏,广阔平坦的地形；丘陵：海拔500米以下,相对高度小于100米;山地：海拔500米以上,相对高度大于100米,等高线密集;高原：海拔高度大,相对高度小,等高线在边缘十分密集,而顶部明显稀疏;盆地：中间低、四周高的地形;3等高线与坡度之间的关系同一幅图中,等高线越密集,坡度越大；等高线越稀疏,坡度越小;例如读华北基地地形图图1,据图判断①②③④四条坡面线的坡度比较A.①<③B.①<②C.①>②D.③=④有时候图上看不出密集与稀疏时,可根据坡度=垂直相对高度/水平距离来决定;4常见地形等高线的形状特征a.山顶：等高线闭合,且数值从中心向四周逐渐降低b.盆地或洼地：等高线闭合,且数值从中心向四周逐渐升高注意：示坡线是垂直于等高线的短线,指示斜坡降低的方向;示坡线通常绘在沿山脊及山谷线的方向上,它总是指向海拔较低的方向,有时也叫做降坡线;通过识坡线区别山地和盆地;c.鞍部：两个山顶中间的低地,形似马鞍d.山谷和山脊：等高线弯曲时,凸高为谷,凸低为脊e. 陡崖：几条不同高度的等高线相交在一起的地方;陡崖相对高度计算方法：n-1d ≤ΔH<n+1dn 表示相交的等高线的条数,d 表示等高距例：如图所示 崖顶的海拔：250 ≤ H < 300崖底的海拔： 100 < H ≤ 150陡崖的相对高度： 100 ≤ H < 2002、地形剖面图由等高线地形图为基础转绘而成的,能更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓;1地形剖面图的画法步骤简介2地形剖面图判读方法： a.识别地形剖面图的水平、垂直比例大小； A.确定水平和垂直比例尺B.确定基线高程C.作基线的平行线D.量出交点的距离并标出并做基线垂线;b.根据题目条件和图像形态或区域位置信息,判断经纬度位置；c.与相关的分布图、特征示意图的知识进行联系,分析作答;例如：读沿我国北回归线所作的剖面图,回答1下列对该地区的叙述,正确的是A．a地区的水能、铁矿及太阳能资源丰富B．a、b两处是我国重要的油菜、天然橡胶、甘蔗等经济作物的生产基地C．c所在的山脉蕴藏丰富的金、铜等金属矿D．b 处是我国少数民族居住最集中的地区220世纪90年代以来,新修建的穿过该剖面的铁路线是①焦柳线②南昆线③京九线④京广线A．③B．①③C．②④D．②③3、等高线地形图的应用1水电站建设大坝：选址在峡谷处;水库：选址在盆地处;关键点：大坝建设后,应和有关等高线形成闭合的区域作为库区范围;1、下图中干流的流向____________________;2、河流上流段四大支流画法错误的是：；理由是 ;3、该地拟建一水库请选出大坝的坝址；AB两个村庄需要搬迁的是 ;2交通干线的建设一般要求与等高线平行好处：坡度缓,工程难度小,而且安全3与河流的关系：河流一般发育在山谷地形处,山脊一般是河流的分水岭4通视情况：人的视线为一直线,要求在视线以上无地形障碍;方法：将两点连成直线作为剖面线,先作地势高低起伏的简单判断,再以地形剖面图示意,可作精确判断;例如：EFG三个地点中,能目测到公路上经过H处车辆的是___;4、分层设色地形图陆地上海拔从高到低依次为上褐色、浅褐色、浅绿色、绿色,海洋部分按深度的增加由浅到深的蓝色;课后训练：1.若下列四幅地图图幅面积相同,那么比例尺最大的是A.亚洲政区图B.中国政区图C.江苏省政区图D.学校平面图读下图,四图等高距相等,回答2-4题：2．四幅图中坡度最陡的是：A、甲B、乙C、丙D、丁3．关于四图的描述正确的是：A、四幅图的地势均为东北高西南低B、反映的区域面积甲图最大C、反映实际地形最详细的是丁D、甲图的比例尺是丙图的3倍4．若把四图反映地区用同一比例尺绘图,则图幅面积从大到小排列正确的是：A、甲乙丙丁B、丙甲乙丁C、丁乙甲丙D、丙丁甲乙5.读图中虚线或字母表示的地形部位,下列选项中,地形部位名称排序与图序相符的是A.①山脊②山谷③鞍部④山顶B. ①山谷②山谷③山顶④鞍部C.①山谷②山脊③山顶④鞍部D. ①山脊②山脊③山顶④鞍部该图是我国某区水系和铁路分布图;读图回答;6.该地区铁路线分布的共同特点是基本上A.沿山谷延伸B.沿山脊延伸C.沿等高线延伸D.沿经纬线延伸7．下列叙述正确的是：A、不论何处的绝对高度永远大于相对高度B、在地图上山地的标高均为相对高度C、在分层设色地形图上,褐色比黄色代表的高度要高D、注记就是地图上的符号,可以表示山脉、河流、城市等读下面“某地区等高线示意图”,完成8-9小题;8．图中a、b、c、d四点中,可能形成小溪的是：A．a B．b C．c D．d9．图中MN、XY的交点,在剖面图上对应的点是：A．①③ B．②④ C．①④ D．②③初中地图三要素练习题1、在比例尺为“1厘米代表实地距离1000千米”的东西半球地图上;赤道的长度应该是下列中的A、20厘米B、40厘米C、80厘米D、10厘米2、实际距离为1200千米,图上距离为20厘米,该图的比例尺为A、1:6000000B、1:600000C、1:D、1:120003、在表示同一地区的四幅图中,当图幅不变时,表示内容最详细的一幅是A、1:B、1:1000000C、1:100000D、1:100004、在一张边长为104cm的白纸上绘制中国政区图,边上各留2cm的边框,问下列比例尺中最合适的是：A．1：5000000 B．1：5700000C．1：6000000 D．1：53000005、周长40厘米,宽为30厘米的图纸绘制下列国家政区图,比例尺最大的是A．澳大利亚B．日本C．法国D．新加坡6、、某幅地图的比例尺是1:8000000,若比例尺缩小到原比例尺的一半,缩小后的地图比例尺是A、1:4000000B、1:C、地图上1厘米代表实距20米D、1:甲、乙两图为世界着名的三角洲图;读图回答7～8题;7．图甲中河流三角洲位于乙图中河流三角洲的A．东南 B．西南C．东北 D．西北8．甲乙两图所采用的比例尺A．甲大于乙 B．乙大于甲C．甲乙相同 D．无法判断某校地理兴趣小组的同学制作了一个地球仪,在该地球仪上量得赤道的长度为80厘米;据此回答9～10题;9．该地球仪的比例尺约为A．一百万分之一B．一千万分之一C．五百万分之一D．五千万分之一10．在此地球仪上北极点到赤道的球面距离约为A．20厘米B．40厘米C．60厘米D．80厘米10、读图判断图中A地在B地的什么方向A.正南方向B.正北方向C.正西北方向D.东南方向11、读图2－1－7中甲、乙两图,回答下列问题：1甲岛在乙岛的方向,乙岛在哪个半球：、;2 图的比例尺大, 图的实际面积大;3甲岛南北两端图上距离是3．2厘米,乙岛南北两端图上距离是3．4厘米,两岛南北距离相差千米;读下图,回答12～13题;12.图中四地位于北京116°E、40°N的东南方向,且经度间距离较近的是A.①B.②C.③D.④13.在四幅图中斜线所表示的经纬线方格内,面积最大的是A.①所在方格B.②所在方格C.③所在方格D.④所在方格。

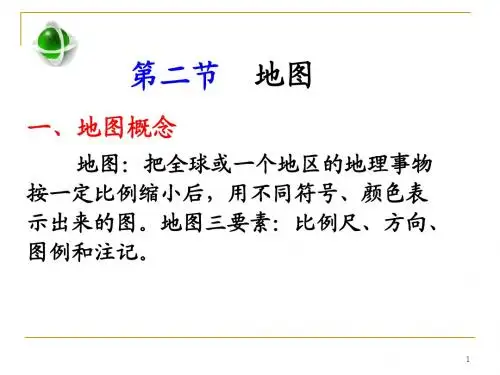

比例尺、方向、图例和注记一、地图的概念按照一定的数学法则，把地球表面的地理事物按照一定的比例缩小后，用特定的符号表现在平面上的图形。

二、地图的三要素（一）比例尺1.比例尺的概念：表示图上距离比实际距离缩小的程度，用公式表示为比例尺=图上距离/实际距离。

★应注意：①比例尺只表示距离缩小的程度，而不表示面积缩小的程度；②比例尺的本身是没有单位的，但比例尺中的图上距离和实地距离均以厘米为单位，比例尺以外的实地距离一般以千米为单位。

2.比例尺的表示方法3.量算两地之间的实际距离第一，要注意看比例尺；第二，要准确量出图上距离；第三，根据公式：“实地距离= ”进行计算。

注意：计算出的实际距离应用公里（千米）或米表示。

4.比例尺的大小（1）比例尺的大小比较比例尺的大小是按比值的大小来衡量的。

判断方法有：①比例尺中的分母越大，比例尺就越小，如1/10000>1/100000；②图上1厘米代表的实地距离越长，比例尺就越小；反之，1厘米代表的实地距离越短，比例尺就越大。

（2）比例尺的大小与地图内容详略的关系在同样的图幅上：比例尺越大，地图上所表示的实地范围小，但表示的内容越详细，精确度越高；比例尺越小，则图上所表示的实地范围大，内容越简略，精确度越低。

规律：大范围的地区多选用较小比例尺地图，如世界政区图等；小范围的地区多选用较大的比例尺地图，如平面图、军事图、旅游图等。

5.比例尺的缩放①比例尺放大：用原比例尺×放大到的倍数。

例如将1/20000的比例尺放大1倍，即比例尺放大到2倍，放大后的比例尺是1/10000，比例尺变大。

②比例尺缩小：用原比例尺×缩小到的倍数。

（分数倍）例如将1/120000的比例尺缩小1/4，即比例尺缩小到（1-1/4）3/4，缩小后的比例尺应为：3/4×1/120000=1/160000，比例尺缩小。

③缩放后图幅面积的变化：比例尺放大后的图幅面积=原图面积×放大到的倍数之平方。
