地图上的比例尺、方向和图例

中考地理考点03 地图三要素及地形图的判读1.地图的三要素地图的三个基本要素：比例尺、方向、图例。

1．比例尺(1)定义：比例尺又叫缩尺，表示图上距离比实地距离缩小的程度。

(2)公式：比例尺=图上距离／实地距离。

(3)表示方法：a．线段式：在地图上面一条线段，并注明1厘米代表实地距离多少千米。

b．数字式：用数字的比例式或分数式表示比例尺的大小。

如：1：100或1/100，表示图上1厘米代表实地距离100厘米，即1米。

c．文字式：在地图上用文字直接写m地图上1厘米代表实地距离多少千米。

如：图上1厘米相当于实地距离50千米。

2．地图的方向(1)方向的种类：从方向的种类来看，地图上主要有东、西、南、北四个基本方向，还有东北、西北、东南、西南四个特殊方向。

(2)方向的表示方法：a．一般定向法：在既无指向标也没有经纬网时，一般遵循“上北下南，左西有东”的原则。

b．指向标定向法：指向标所指的方向一般是北方，根据北方分别确定其他方向。

c．经纬网定向法：经线指示南北方向，纬线指示东西方向。

3．地图的图例和注记(1)图例：图例是地图的语言，包括各种符号和它们的文字说明、地理名称和数字。

常用的图例符号有统一的规定。

(2)注记：在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的文字，叫做注记。

(3)图例和注记的作用：图例和注记可以帮助我们区别不同的地理事物，了解它们的特征。

二、地形图的判读1．海拔和相对高度(1)海拔：地面某个地点高出海平面的垂直距离。

(2)相对高度：某个地点高出另一个地点的垂直距离。

2．等高线与等深线(1)等高线①等高线：在地图上，把各个地点的海拔标注在地图上，再把海拔高度相同的各点连接成线，就是等高线。

等高线上一般都标m高度，单位是米。

②等高线的特点a．同一等高线上高度相等。

b．相邻两条等高线之间高差相等。

c．坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。

(2)等深线：在地图上，把海洋中深度相同的各点连接成线，叫做等深线。

地图、比例尺一、地图三要素——比例尺、方向、图例和注记；（一）比例尺1、概念：表示图上距离与实际距离相比，缩小的程度。

又叫缩尺。

即：比例尺＝图上距离／实际距离2、表示方法：数字式：如 1 1000000或1/1000000或百万分之一文字式：如“图上1厘米代表实地距离300千米”线段式：3、大小比例尺的大小就是比值的大小。

即比例尺的分母越大，比例尺越小；反之，分母越小，比例尺越大。

结论1：绘制地区的范围越小，要表示的内容越详细，选用的比例尺应大些；反之则应小些。

并考虑纸张的大小。

结论2：图幅面积相同的地图，所表达的实地范围越大，比例尺越小，表达图中的内容越简单；反之，则比例尺越大，表达图中的内容越详细。

结论3：实地范围相同的地图，图幅面积越小，比例尺越小，表达的内容越简单；反之，图幅面积越大，比例尺越大，能表达的内容越详细比例尺的缩放结论：5、比例尺的大小与实地范围和内容详略的关系⑴若图幅大小相同：①反映的实地范围越小，比例尺越大，反映的地理事物越详细；②反映的实地范围越大，比例尺越小，反映的地理事物越简略;⑵若实际范围相同：①图幅面积越大，比例尺越大，此时反映的地理事物越详细;②图幅面积越小，比例尺越小，此时反映的地理事物越简略;规律：①大范围地区多选用较小的比例尺地图。

如世界政区图等。

②小范围地区多选用较大的比例尺地图。

如学校平面图等。

（二）方向一般定向法：面对地图，“上北下南，左西右东”指向标定向法：指向标的箭头指向北方经纬网定向法：经线指示南北方向，纬线指示东西方向经纬网有关地球大小的几个重要数据赤道半径6378km；极半径6357km；平均半径6371km赤道周长40000km；赤道半径与极半径相差21km地球仪概念：地球仪是人们仿照地球的形状，并按一定的比例把它缩小制作成的地球模型。

地轴：地球仪上，地球绕转的轴，即地球自转的假想轴（倾斜方向不变）两极：北极：地轴北端与地球表面的交点。

考纲要求：地图知识：地图上的方向、比例尺、常用图例1、地图三要素：、、和。

2、比例尺：又叫。

比例尺 =图上距离/实地距离3、比例尺是个分式，分母越大，比例尺就越。

我们把分数值大的比例尺叫，反之叫。

4、比例尺的表示方法有三种：比例尺、比例尺、比例尺5、图幅相同的地图，比例尺愈大,所画的范围，内容愈；比例尺愈小,所画的，内容愈。

6、方向①一般定向法：一般地图的方向为上、下、左、右；②指向标定向法：根据指向标来定方向，指向标指向方。

③经纬网定向法：在有经纬网的地图上，经线指示，纬线指示。

沙场练兵：1、图例“◎”通常表示的是（）A、首都B、城市C、湖泊D、山峰2、下列四幅图幅相同的地图中，比例尺最大的一幅是（）A、杭州市行政区划图B、浙江省地形图C、中国政区图D、世界地形图3、下列比例尺中，最小的是A、1:20,000B、1:100,000C、三千万分之一D、图上1厘米代表实际距离5千米4、地图上用来说明地理事物的文字和数字叫（）A、图例B、注记C、说明D、文字和数字5、下列有关比例尺的叙述中，正确的有（）①、比例尺通常可用线段式、文字式或数字式表示②、比例尺表示图上距离比实地距离缩小的程度，通常又称为缩尺③、同样的地图，比例尺越大，所表示的内容越粗略④、根据比例尺，我们可以算出地图上两点之间的实地距离A、①②B、①②③C、①②④D、①②③④6、如果你要绘制一幅你所在的小区的地图，用下列哪种比例尺，可使地图上的地理事物最为详细（）A、1:50,000B、图上1厘米，代表实地距离300米C、二十万分之一D、1:45,0007、彼得很希望了解小明所在社区在中国的位置，也很想知道王明生活社区布局与他所在社区有什么不同，为此王明准备了甲、乙两张同样大小的纸，甲上面画中国政区图，乙上面画社区平面图，寄给彼得。

那么这两张图的比例尺：A、甲大B、乙大C、一样大D、不能比较8、下列不属于．．．地图三要素的是（）A、比例尺B、图例和注记C、地图说明D、方向9、在一堂体育课上，体育老师正在进行队列训练，现在同学们朝正南方，体育老师喊：“向左转”。

三、地图一、地图三要素：比例尺、方向、图例和注记1、比例尺：也叫缩尺比例尺=图上距离/实际距离1比例尺的大小与地图的详略：在同样的图幅上：比例尺越大,地图上所表示的实际范围越小,但表示的内容越详细,精确度越高;比例尺越小,则表示的范围越大,内容越简单,精确度越低;规律：大范围的地区多选用较小的比例尺地图;如世界政区图、中国政区图等;小范围的地区多选用较大的比例尺地图;如平面图、军事图、旅游图等;2比例尺的缩放：比例尺放大：用原比例尺放大到的倍数; 例如将1/10000的比例尺放大1倍,即比例尺放大到2倍,放大后的比例尺是1/5000,比例尺变大;缩放后图幅面积的变化：比例尺放大后的图幅面积=放大到的倍数之平方;如将比例尺放大到原图的2倍,则放大后图幅面积是原来的4倍;2．方向：1在有经纬网的地图上判读：经线指示南北,纬线指示东西;2在有指向标的图上判读：指向标指示北方;3在没有任何标记得图上判读：遵循“上北下南,左西右东”;3．图例和注记二、地图的种类一等值线图等值线图包括等高线图、等深线图、等温线图、等降水量线图等;以等高线图为例;1、等高线地形图的判读1基本概念a.海拔高度也即绝对高对：某个地点高出海平面的垂直距离,我国的海拔是高出黄海海平面的距离;b.相对高度：两个任意地点的绝对高度之差,是一个相对概念;c.等高线：把海拔相同的各点连成的线;等高线除陡崖外都不能交叉;d.等高距：地图上相邻等高线之间的垂直距离;同一幅地图中,等高距都相同;2地形类型及其等高线平原：海拔200米以下,等高线稀疏,广阔平坦的地形；丘陵：海拔500米以下,相对高度小于100米;山地：海拔500米以上,相对高度大于100米,等高线密集;高原：海拔高度大,相对高度小,等高线在边缘十分密集,而顶部明显稀疏;盆地：中间低、四周高的地形;3等高线与坡度之间的关系同一幅图中,等高线越密集,坡度越大；等高线越稀疏,坡度越小;例如读华北基地地形图图1,据图判断①②③④四条坡面线的坡度比较A.①<③B.①<②C.①>②D.③=④有时候图上看不出密集与稀疏时,可根据坡度=垂直相对高度/水平距离来决定;4常见地形等高线的形状特征a.山顶：等高线闭合,且数值从中心向四周逐渐降低b.盆地或洼地：等高线闭合,且数值从中心向四周逐渐升高注意：示坡线是垂直于等高线的短线,指示斜坡降低的方向;示坡线通常绘在沿山脊及山谷线的方向上,它总是指向海拔较低的方向,有时也叫做降坡线;通过识坡线区别山地和盆地;c.鞍部：两个山顶中间的低地,形似马鞍d.山谷和山脊：等高线弯曲时,凸高为谷,凸低为脊e. 陡崖：几条不同高度的等高线相交在一起的地方;陡崖相对高度计算方法：n-1d ≤ΔH<n+1dn 表示相交的等高线的条数,d 表示等高距例：如图所示 崖顶的海拔：250 ≤ H < 300崖底的海拔： 100 < H ≤ 150陡崖的相对高度： 100 ≤ H < 2002、地形剖面图由等高线地形图为基础转绘而成的,能更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓;1地形剖面图的画法步骤简介2地形剖面图判读方法： a.识别地形剖面图的水平、垂直比例大小； A.确定水平和垂直比例尺B.确定基线高程C.作基线的平行线D.量出交点的距离并标出并做基线垂线;b.根据题目条件和图像形态或区域位置信息,判断经纬度位置；c.与相关的分布图、特征示意图的知识进行联系,分析作答;例如：读沿我国北回归线所作的剖面图,回答1下列对该地区的叙述,正确的是A．a地区的水能、铁矿及太阳能资源丰富B．a、b两处是我国重要的油菜、天然橡胶、甘蔗等经济作物的生产基地C．c所在的山脉蕴藏丰富的金、铜等金属矿D．b 处是我国少数民族居住最集中的地区220世纪90年代以来,新修建的穿过该剖面的铁路线是①焦柳线②南昆线③京九线④京广线A．③B．①③C．②④D．②③3、等高线地形图的应用1水电站建设大坝：选址在峡谷处;水库：选址在盆地处;关键点：大坝建设后,应和有关等高线形成闭合的区域作为库区范围;1、下图中干流的流向____________________;2、河流上流段四大支流画法错误的是：；理由是 ;3、该地拟建一水库请选出大坝的坝址；AB两个村庄需要搬迁的是 ;2交通干线的建设一般要求与等高线平行好处：坡度缓,工程难度小,而且安全3与河流的关系：河流一般发育在山谷地形处,山脊一般是河流的分水岭4通视情况：人的视线为一直线,要求在视线以上无地形障碍;方法：将两点连成直线作为剖面线,先作地势高低起伏的简单判断,再以地形剖面图示意,可作精确判断;例如：EFG三个地点中,能目测到公路上经过H处车辆的是___;4、分层设色地形图陆地上海拔从高到低依次为上褐色、浅褐色、浅绿色、绿色,海洋部分按深度的增加由浅到深的蓝色;课后训练：1.若下列四幅地图图幅面积相同,那么比例尺最大的是A.亚洲政区图B.中国政区图C.江苏省政区图D.学校平面图读下图,四图等高距相等,回答2-4题：2．四幅图中坡度最陡的是：A、甲B、乙C、丙D、丁3．关于四图的描述正确的是：A、四幅图的地势均为东北高西南低B、反映的区域面积甲图最大C、反映实际地形最详细的是丁D、甲图的比例尺是丙图的3倍4．若把四图反映地区用同一比例尺绘图,则图幅面积从大到小排列正确的是：A、甲乙丙丁B、丙甲乙丁C、丁乙甲丙D、丙丁甲乙5.读图中虚线或字母表示的地形部位,下列选项中,地形部位名称排序与图序相符的是A.①山脊②山谷③鞍部④山顶B. ①山谷②山谷③山顶④鞍部C.①山谷②山脊③山顶④鞍部D. ①山脊②山脊③山顶④鞍部该图是我国某区水系和铁路分布图;读图回答;6.该地区铁路线分布的共同特点是基本上A.沿山谷延伸B.沿山脊延伸C.沿等高线延伸D.沿经纬线延伸7．下列叙述正确的是：A、不论何处的绝对高度永远大于相对高度B、在地图上山地的标高均为相对高度C、在分层设色地形图上,褐色比黄色代表的高度要高D、注记就是地图上的符号,可以表示山脉、河流、城市等读下面“某地区等高线示意图”,完成8-9小题;8．图中a、b、c、d四点中,可能形成小溪的是：A．a B．b C．c D．d9．图中MN、XY的交点,在剖面图上对应的点是：A．①③ B．②④ C．①④ D．②③初中地图三要素练习题1、在比例尺为“1厘米代表实地距离1000千米”的东西半球地图上;赤道的长度应该是下列中的A、20厘米B、40厘米C、80厘米D、10厘米2、实际距离为1200千米,图上距离为20厘米,该图的比例尺为A、1:6000000B、1:600000C、1:D、1:120003、在表示同一地区的四幅图中,当图幅不变时,表示内容最详细的一幅是A、1:B、1:1000000C、1:100000D、1:100004、在一张边长为104cm的白纸上绘制中国政区图,边上各留2cm的边框,问下列比例尺中最合适的是：A．1：5000000 B．1：5700000C．1：6000000 D．1：53000005、周长40厘米,宽为30厘米的图纸绘制下列国家政区图,比例尺最大的是A．澳大利亚B．日本C．法国D．新加坡6、、某幅地图的比例尺是1:8000000,若比例尺缩小到原比例尺的一半,缩小后的地图比例尺是A、1:4000000B、1:C、地图上1厘米代表实距20米D、1:甲、乙两图为世界着名的三角洲图;读图回答7～8题;7．图甲中河流三角洲位于乙图中河流三角洲的A．东南 B．西南C．东北 D．西北8．甲乙两图所采用的比例尺A．甲大于乙 B．乙大于甲C．甲乙相同 D．无法判断某校地理兴趣小组的同学制作了一个地球仪,在该地球仪上量得赤道的长度为80厘米;据此回答9～10题;9．该地球仪的比例尺约为A．一百万分之一B．一千万分之一C．五百万分之一D．五千万分之一10．在此地球仪上北极点到赤道的球面距离约为A．20厘米B．40厘米C．60厘米D．80厘米10、读图判断图中A地在B地的什么方向A.正南方向B.正北方向C.正西北方向D.东南方向11、读图2－1－7中甲、乙两图,回答下列问题：1甲岛在乙岛的方向,乙岛在哪个半球：、;2 图的比例尺大, 图的实际面积大;3甲岛南北两端图上距离是3．2厘米,乙岛南北两端图上距离是3．4厘米,两岛南北距离相差千米;读下图,回答12～13题;12.图中四地位于北京116°E、40°N的东南方向,且经度间距离较近的是A.①B.②C.③D.④13.在四幅图中斜线所表示的经纬线方格内,面积最大的是A.①所在方格B.②所在方格C.③所在方格D.④所在方格。

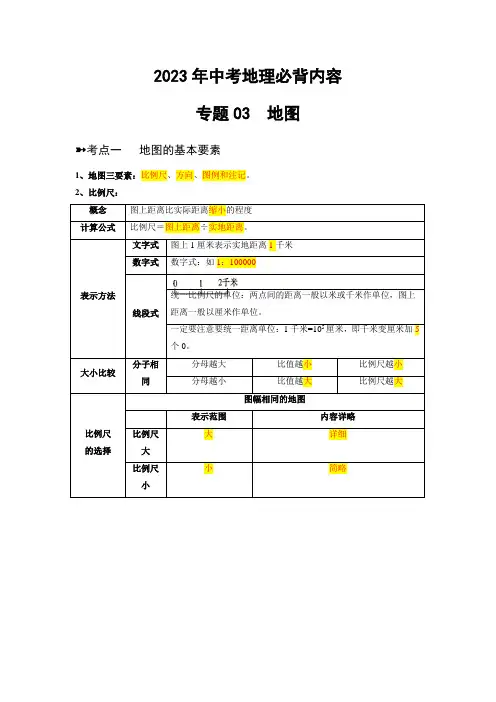

2023年中考地理必背内容专题03 地图➼考点一地图的基本要素1、地图三要素：比例尺、方向、图例和注记。

2、比例尺：概念图上距离比实际距离缩小的程度计算公式比例尺＝图上距离÷实地距离。

表示方法文字式图上1厘米表示实地距离1千米数字式数字式：如1：100000线段式统一比例尺的单位：两点间的距离一般以米或千米作单位，图上距离一般以厘米作单位。

一定要注意要统一距离单位：1千米=105厘米，即千米变厘米加5个0。

大小比较分子相同分母越大比值越小比例尺越小分母越小比值越大比例尺越大比例尺的选择图幅相同的地图表示范围内容详略比例尺大大详细比例尺小小简略➼考点二地图的选择及应用➼考点三等高线地形图（1）判断地势高低：等高线上的海拔数值越大，地势越高；数值越小，地势越低。

（2）判断坡度陡缓：在同一等高线地形图上，等高线密集，坡度陡；等高线稀疏，坡度缓。

4、判断地形部位： ①山顶：等内高。

②山脊：等高线呈明显弯曲，弯曲部分由海拔高处向海拔低处凸出。

③山谷：等高线呈明显弯曲，弯曲部分由海拔低处向海拔高处凸出。

经常会发育河流。

④陡崖：多条等高线重叠的部分。

可以开展攀岩运动。

⑤鞍部：两山顶之间相对平缓、形似马鞍的部位。

（1）山脊：等高线由高处向低处弯曲（相据等高线上的数值来判断） （2）山谷：等高线由低处向高处弯曲（相据等高线上的数值来判断） （3）在山谷中才可能有河流。

当等高线地形图上出现河流时此处便是山谷。

6、山峰与盆地：山峰与盆地等高线上的数值分布相反（如下图）。

（1）山峰：等高线数值中心大，四周小；表示中间高，四周低。

（2）盆地：等高线数值中心小，四周大；表示中间低，四周高。

7、等高线地形图上海拔的计算：（1）位于等高线上的点海拔为等高线的数值，即h。

（如:h丙=600米，h丁=300米）（2）山顶海拔：假设数值最大的那条等高线海拔为M，等高距为d，则M<山顶海拔<M+d。

（如:700<h甲<700+100）（3）乙的高度：300<h乙<400➼考点四分层设色地形图1、分层设色地形图➼考点五地形剖面图1、定义：地形剖面图是以等高线地形图为基础转绘成的。

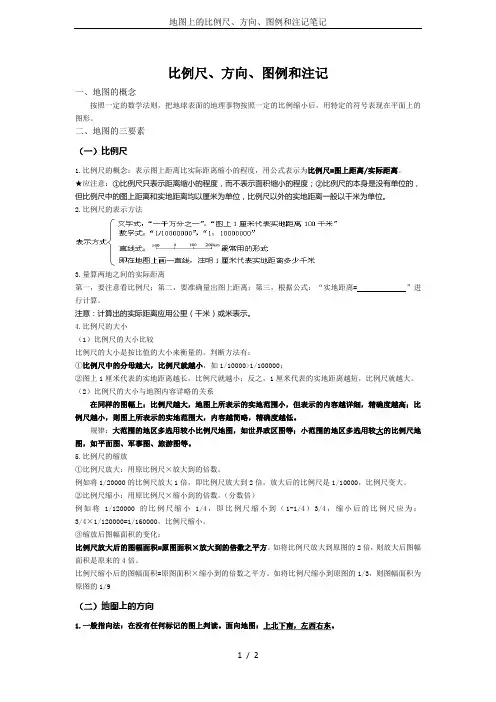

比例尺、方向、图例和注记一、地图的概念按照一定的数学法则，把地球表面的地理事物按照一定的比例缩小后，用特定的符号表现在平面上的图形。

二、地图的三要素（一）比例尺1.比例尺的概念：表示图上距离比实际距离缩小的程度，用公式表示为比例尺=图上距离/实际距离。

★应注意：①比例尺只表示距离缩小的程度，而不表示面积缩小的程度；②比例尺的本身是没有单位的，但比例尺中的图上距离和实地距离均以厘米为单位，比例尺以外的实地距离一般以千米为单位。

2.比例尺的表示方法3.量算两地之间的实际距离第一，要注意看比例尺；第二，要准确量出图上距离；第三，根据公式：“实地距离= ”进行计算。

注意：计算出的实际距离应用公里（千米）或米表示。

4.比例尺的大小（1）比例尺的大小比较比例尺的大小是按比值的大小来衡量的。

判断方法有：①比例尺中的分母越大，比例尺就越小，如1/10000>1/100000；②图上1厘米代表的实地距离越长，比例尺就越小；反之，1厘米代表的实地距离越短，比例尺就越大。

（2）比例尺的大小与地图内容详略的关系在同样的图幅上：比例尺越大，地图上所表示的实地范围小，但表示的内容越详细，精确度越高；比例尺越小，则图上所表示的实地范围大，内容越简略，精确度越低。

规律：大范围的地区多选用较小比例尺地图，如世界政区图等；小范围的地区多选用较大的比例尺地图，如平面图、军事图、旅游图等。

5.比例尺的缩放①比例尺放大：用原比例尺×放大到的倍数。

例如将1/20000的比例尺放大1倍，即比例尺放大到2倍，放大后的比例尺是1/10000，比例尺变大。

②比例尺缩小：用原比例尺×缩小到的倍数。

（分数倍）例如将1/120000的比例尺缩小1/4，即比例尺缩小到（1-1/4）3/4，缩小后的比例尺应为：3/4×1/120000=1/160000，比例尺缩小。

③缩放后图幅面积的变化：比例尺放大后的图幅面积=原图面积×放大到的倍数之平方。

绘制线路图三要素方向
绘制平面图的三要素是比例尺、图例、方向。

一、比例尺：是指图上距离比实地距离缩小的程度，也叫缩尺。

用公式表示就是：比例尺=图上距离/实地距离。

比例尺的表示方式有三种：
数字式，即用数字形式表示图上1厘米代表实地距离多少米；
直线式，即在图上画一条直线，注明图上1厘米代表实地距离多少米；文字式，即在图上用文字直接写出1厘米代表实地距离多少米。

比例尺是个分式，分子为1。

分母越大，地图的比例尺越小。

二、图例：表示平面图上各种事物的符号。

三、方向：一般情况下，面向平面图，图的上方为北，下方为南，左方为西，右方为东。

在有指向标的平面图上，指向标箭头指的方向即是北方。

扩展资料
一、平面图：将地面上各种地物的平面位置按一定比例尺、用规定的符号缩绘在图纸上，并注有代表性的高程点的这种图。

二、建筑平面图。

简称平面图，是建筑施工中比较重要的基本图。

平面图是建筑物各层的水平剖切图，假想通过一栋房屋的门窗洞口水平
剖开（移走房屋的上半部分），将切面以下部分向下投影，所得的水平剖面图，就称平面图。

建筑平面图既表示建筑物在水平方向各部分之间的组合关系，又反映各建筑空间与围合它们的垂直构件之间的相关关系。

三、地图平面图（地球投影）：是利用一定数学法则把地球表面的经、纬线转换到平面上的理论和方法。

地图投影也就是地球的平面图。

由于地球是一个赤道略宽两极略扁的不规则的梨形球体，故其表面是一个不可展平的曲面，所以运用任何数学方法进行这种转换都会产生误差和变形，为按照不同的需求缩小误差，就产生了各种投影方法。
