安捷伦N9330B 使用说明

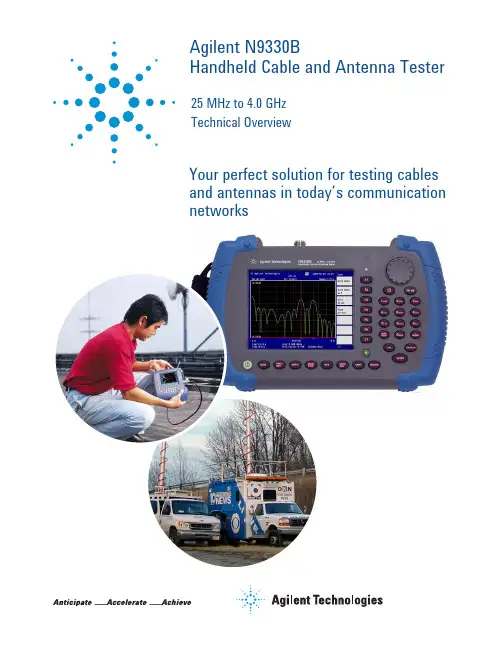

Agilent N9330B 手持式天馈线测试仪
Agilent N9330B 手持式天馈线测试仪
主要特点：
可在频域中测试驻波比、电缆损耗和回波损耗，在时域中测试驻波比和电缆损耗测量速度快，精度高，能在不足2 秒时间内完成全频段最高分辨率的扫描内置USB 接口，能够进行无限量的测试结果的拷贝和存储，可以和计算机直接连接通信大尺寸，防反光超亮度液晶显示屏适合室内外测试的显示和观察仪表按键采用背光设计，无论环境明亮还是黑暗都可以方便地操作仪表严密的金属屏蔽层使仪表具有极强的抗干扰能力和极高的稳定性和可靠性特有的锂离子电池和节电工作模式，延长了电池的使用寿命技术指标：
测试功能
频域：驻波比，电缆损耗，回波损耗
时域：驻波比，电缆损耗，故障定位
频率范围（Hz）
25M ~ 4G
频率分辨率（Hz）
100K
输出功率（dBm）
0 ~ -20
测量速度
2 秒/屏幕（全扫描，521 数据点，CW 扫描方式）。

安捷伦高效液相色谱仪操作说明一、校枪及样品处理1. 校枪仪器：两个小烧杯、分析天平、移液枪1000μL、100μL步骤：打开分析天平预热，一只烧杯放到称量盘上调零，一只装入纯水。

将移液枪1000μL、100μL调至950μL、50μL，分别吸取纯水称质量，如偏大或偏小，调节移液枪直至准确到0.001g。

（如枪使用过久或气密性不好，可以准备一个小烧杯装入纯水，每次先轻轻沾湿枪口，甩掉水或在用卫生纸吸取口上的水，再插上枪头使用。

）注意慢吸慢放，不要挂珠。

2. 样品处理：用1.5mL离心管取0.5mL发酵液，取出样品后，首现在离心机上离心（13000rap/min 3min）。

然后将样品稀释20倍，取950μL纯水、50μL发酵液于离心管中。

混匀后在离心机上离心（13000rap/min 3min）。

准备自动进样瓶（瓶中放上内衬管），取200μL待测液盖紧盖子。

按顺序放到自动进样盘中。

二、开机1、仪器各组件将在线脱气器、泵：四元、进样器：自动进样器（六通阀）、柱温箱、检测器：示差折光检测器开关打开。

打开计算机,进入Windows XP 画面,并运行CAC Server程序，打开色谱仪各组件电源，待显示已联上各组件的信息及各模块自检完成后，双击Instrument 1 Online ，图标打开工作站。

化学工作站自动与1200LC通讯。

流动相:将流动相（一般不主张使用偏酸、偏碱的流动相）放入溶剂瓶中，打开冲洗阀，设流速为2ml/min，单击确定，再依次单击泵→控制，选中启动，单击确定，则系统开始冲洗，至管路无气泡为止，切换管路反复操作至所需管路均无气泡。

在“控制”选项中选“关闭”，关闭泵，关闭冲洗阀。

单击泵下面瓶图标，输入溶剂的实际体积和瓶体积。

每次四元泵开始前，要打开冲洗阀阀门以5ml/min的流速冲洗10分钟，使脱气机与泵之间的流动相从冲洗阀流出，以免隔夜的流动相损伤色谱柱。

每次进样检测前，要用流动相冲洗色谱柱30分钟，达到柱温前20min流速设为0.2ml/min，达柱温后再改为0.6ml/min。

Keysight TechnologiesN9320B RF Spectrum AnalyzerConfiguration GuideThe Keysight Technologies, Inc. N9320B is a general purpose spectrum analyzer from 9 kHz to 3 GHz. Its standard features include:–Frequency power measurements–One-button power suite, auto tune, and frequency counter –AM/FM tune and listen–12 markers, 4 traces, and 2 customer-definable limit lines –U2000 Series USB power sensor support–USB and LAN connectivity This step-by-step process will help you to configure yourN9320B RF spectrum analyzer by tailoring its options to meet your requirements.For detailed specifications, refer to the N9320B spectrum analyzer data sheet (5990-8119EN). For a product overview, refer to the N9320B spectrum analyzer brochure (5990-8118EN).Ordering informationmodulation rate, AM depth, frequency deviation, SINAD1, and carrierfrequency offsetASK and FSK demodulation metrics N9320B-DMA Provides modulation metrics of an ASK or FSK signal: Carrier power,ASK error, depth, and index, FSK deviation, FSK error, magnitude error,and carrier frequency offset1.Signal-to-noise and distortion ratio200 Hz, 9 kHz, 120 kHz, and 1 MHz pre-compliance measurementsGPIB interface N9320B-G01IEEE-488 bus connector, used in test automation systems Customized save-last utility N9320B-C20N9320B automatically saves its settings and status once any changes aremade. After the power cycle, the N9320B recovers the prior setups beforepowering offInstrument power-on utility at AC power cycle N9320B-C30N9320B powers on directly at AC power cycle without the user pushingthe power-on button on the unit’s front panel. A solution designed for testautomation systemsPrepared for RF teaching labs or training agenciesHard transit case (D x W x H)N9320B-1TC–645 x 444 x 268 mm, 13 kg nominal–25.4 x 17.5 x 10.6 in, 29 lb nominalRack mount kit N9320B-1CM Includes a rackmount flange and front handle kit. Fits standard 19-inch rackand occupies three units of rack spaceHandle and bumper N9320B-1HB Available for ordering only at time of initial instrument purchaseNeed more RF and microwave accessories? Visit /find/accessoriesprovides measurement resultsSelect Keysight Calibration Plan3-year calibration assurance plan (return to Keysight)R-50C-011-3Priority calibration service covering all calibration costs for3 years; 15% cheaper than buying stand-alone calibrations5-year calibration assurance plan (return to Keysight)R-50C-011-5Priority calibration service covering all calibration costs for5 years; 20% cheaper than buying stand-alone calibrationsOther calibration options may available, for more information on calibration, go to: /find/calibration. For more information on training and application support services, go to: /find/training.Instrument UpgradesMost of the Keysight N9320B RF spectrum analyzer options are available for post-sales retrofit.For license-key upgrades that do not require additional hardware:1. Place an order for the upgrade with Keysight and requestto receive the software entitlement certificate through email2. Install the license key in the N9320B. Upgrade firmware tothe latest revision if required 3. Restart the N9320B4. Begin using the new capabilityDescriptionUpgrade number Additional informationAdd preamplifier, 3.0 GHz N9320BK-PA3Add AM/FM demodulation metrics N9320BK-AMA Add ASK/FSK demodulation metrics N9320BK-DMA Add tracking generator, 100 kHz to 3.0 GHz N9320BK-TG3The tracking generator is additional hardware that is installed inside the N9320B. Upgrade is performed at Keysight’s local service center Add GPIB interface N9320BK-G01Requires additional hardware be installed inside the N9320BAdd EMC filter (-6 dB down)N9320BK-EMF Add hard transit case N9320BK-1TC Add rack mount kitN9320BK-1CM Add customized save-last utilityN9320BK-C20Add instrument power-on utility at AC power cycle N9320BK-C30Upgrade performed at Keysight’s local service center Revision to currentN9320BK-R2CEnables the latest feature set for the instrumentA comprehensive summary about the N9320B upgrades is also available at: /find/n9320b_upgrade .Other InformationKeysight product registrationRegister your instruments for service notifications, firmware update alerts, application notes and more. You have the Keysight edge. Register today and keep it sharp: /find/register .Keysight education cornerYour one-stop education resource for college and university engineering educators, researchers and students: /find/edu .Related LiteraturePublication number Publication title5990-8116ENKeysight N9310A RF Signal Generator , Data SheetmyKeysight/find/mykeysightA personalized view into the information most relevant to you.Keysight Infoline/find/InfolineKeysight’s insight to best in class information management. Free access toyour Keysight equipment company reports and e-library.Keysight Services/find/service sOur deep offering in design, test, and measurement services deploys anindustry-leading array of people, processes, and tools. The result? We helpyou implement new technologies and engineer improved processes thatlower costs.Three-Year Warranty/find/ThreeYearWarrantyKeysight’s committed to superior product quality and lower total costof ownership. Keysight is the only test and measurement company withthree-year warranty standard on all instruments, worldwide. And, we providea one-year warranty on many accessories, calibration devices, systems andcustom products.Keysight Assurance Plans/find/AssurancePlansUp to ten years of protection and no budgetary surprises to ensure yourinstruments are operating to specification, so you can rely on accuratemeasurements.Keysight Channel Partners/find/channelpartnersGet the best of both worlds: Keysight’s measurement expertise and productbreadth, combined with channel partner convenience./find/n9310bFor more information on KeysightTechnologies’ products, applications orservices, please contact your local Keysightoffice. The complete list is available at:/find/contactusAmericasCanada(877) 894 4414Brazil55 11 3351 7010Mexico001 800 254 2440United States(800) 829 4444Asia PacificAustralia 1 800 629 485China800 810 0189Hong Kong800 938 693India 1 800 11 2626Japan0120 (421) 345Korea080 769 0800Malaysia 1 800 888 848Singapore180****8100Taiwan0800 047 866Other AP Countries(65) 6375 8100Europe & Middle EastAustria0800 001122Belgium0800 58580Finland0800 523252France0805 980333Germany***********Ireland1800 832700Israel 1 809 343051Italy800 599100Luxembourg+32 800 58580Netherlands0800 0233200Russia8800 5009286Spain800 000154Sweden0200 882255Switzerland0800 805353Opt. 1 (DE)Opt. 2 (FR)Opt. 3 (IT)United Kingdom0800 0260637For other unlisted countries:/find/contactus(BP-06-08-16)/go/qualityKeysight Technologies, Inc.DEKRA Certified ISO 9001:2015Quality Management SystemThis information is subject to change without notice.© Keysight Technologies, 2013 - 2016Published in USA, October 13, 20165990-8120ENEvolvingOur unique combination of hardware, software, support, and people can helpyou reach your next breakthrough. We are unlocking the future of technology.From Hewlett-Packard to Agilent to Keysight。

安捷伦N9330A驻波比测试仪操作规程驻波比测试仪（安捷伦N9330A）操作规程2011/4/22中铁电气化局集团有限公司目录 (1)驻波比测试仪（安捷伦N9330A）操作规程 (3)一、适用范围： (3)二、使用安捷伦N9330A (7)三、开始测量 (9)测量回波损耗、驻波比、电缆损耗 (9)1 进行基本回波损耗测量 (9)2 进行故障定位测量（DTF） (9)3 存储和调用数据 (10)4 被测电缆型号问题 (13)5 标记峰值 (13)6 关闭所有标记 (14)四、建议 (14)目录目录 (1)驻波比测试仪（安捷伦N9330A）操作规程 (3)一、适用范围： (3)二、使用安捷伦N9330A (7)三、开始测量 (9)测量回波损耗、驻波比、电缆损耗 (9)1 进行基本回波损耗测量 (9)2 进行故障定位测量（DTF） (9)3 存储和调用数据 (10)4 被测电缆型号问题 (13)5 标记峰值 (13)6 关闭所有标记 (14)四、建议 (14)驻波比测试仪（安捷伦N9330A）操作规程一、适用范围：本仪器适用于在工程施工及维护中对各类无线网络系统（公安、消防、民用、专用、军事等）的通信电缆、天线系统的性能进行验证和查找故障。

测试25MHz至4GHz的宽带或窄带。

基本测量功能：驻波比回波损耗驻波比测试仪驻波比电子校准开路/短路/50电缆损耗故障定位（驻波比和回波损耗）仪器按键介绍：序号 按钮 功能描述 1 待机开关控制测试仪开关2 功能键 包含：Mode 、FREQ/DIST 、AMPTO 、MEAS/VIEW 、SYS 、Hold/Run\Limit andMarker3 复位键 将仪器重置到一个已知的位置4 确认键 确认参数，选择或者配置5 校准键 进入校准程序6 退出、清除 退出对话框或者程序、清除数字或者字符输入7 保存、调用 保存数据或图像、查看保存的数据8 自动刻度键 自动设置边幅边界 9 对比度 调整屏幕对比度 10 旋钮 选择某个选项或者编辑数字11 亮度 调整屏幕亮度12 测试线缆接口用于连接测试线、校准仪的端口13 软键显示当前菜单功能1 2 3 45678910111213仪器顶端端口介绍：二、使用安捷伦N9330A1）按键开机，测试仪器开始工作运行并自检。

安捷伦N9330B使用说明N9330B天馈线测试仪使用指南字体大小：大 | 中 | 小 2009-05-11 13:26 - 阅读：125 - 评论：0关于安捷伦的N9330A/B天馈线测试仪的简易操作一、硬键说明：1、MODE----测量模式键：用于选择仪表的测量模式。

2、FREQ/DIST---频率/距离设定键：用于设定模式下的起始频率（或距离）和终止频率（或距离）。

3、AMPTD---显示幅度设定键：用于设定测试模式下的显示幅度。

4、MEAS/VIEW---测量/图视键：用于开始测量和观察不同情况下的曲线视图。

5、SYS----系统设置键：用于对系统参数的设置。

6、HOLD/RUN---测量停止/开始键：用于在测试过程中的立即停止和继续开始。

7、LIMIT---界线设置键：用于设置测试结果的Y轴极限界线。

8、MARKER---光标设定键：用于设置曲线上的光标位置。

9、AUTO-SCALE---Y轴刻度的自动设置键：此键将根据测试曲线的结果自动设置比较理想的刻度。

10、CAL---校准键：按动此键仪表将会进入到校准状态。

11、ESC/CLR---返回及清除键：在进行相关参数设置中，按动ESC键将返回前页的显示界面。

按动CLR键将会对目前的相关参数进行删除。

12、ENTER---确认键：无论是模式选择还是参数修改，按动此键将会对选择的模式或参数加以确认。

13、数字几字母键：数字键用于设定或修改相关参数。

字母键用于文件的存储或文件的调用。

二、硬键/软键的结合功能：A、MODE—测量模式键：包括：1、FREQ（频率模式）：该模式下包括：1.1 驻波比1.2 回波损耗1.3 电缆损耗2、DTF（故障定位模式）：该模式下包括：2.1 驻波比2.2 回波损耗1、FREQ（频率模式）：1.1、FREQ—驻波比：在这种模式下，按动下列硬键，将会分别出现相关的软键，其功能分别为：1.1.1 FREQ/DIST—频率设置键（此时只能设置频率）：此时的软键分为：起始---用于设置测试的起始频率。

字体大小：大| 中| 小2009-05-11 13:26 - 阅读：125 - 评论：0关于安捷伦的N9330A/B天馈线测试仪的简易操作一、硬键说明：1、MODE----测量模式键：用于选择仪表的测量模式。

2、FREQ/DIST---频率/距离设定键：用于设定模式下的起始频率（或距离）和终止频率（或距离）。

3、AMPTD---显示幅度设定键：用于设定测试模式下的显示幅度。

4、MEAS/VIEW---测量/图视键：用于开始测量和观察不同情况下的曲线视图。

5、SYS----系统设置键：用于对系统参数的设置。

6、HOLD/RUN---测量停止/开始键：用于在测试过程中的立即停止和继续开始。

7、LIMIT---界线设置键：用于设置测试结果的Y轴极限界线。

8、MARKER---光标设定键：用于设置曲线上的光标位置。

9、AUTO-SCALE---Y轴刻度的自动设置键：此键将根据测试曲线的结果自动设置比较理想的刻度。

10、CAL---校准键：按动此键仪表将会进入到校准状态。

11、ESC/CLR---返回及清除键：在进行相关参数设置中，按动ESC键将返回前页的显示界面。

按动CLR键将会对目前的相关参数进行删除。

12、ENTER---确认键：无论是模式选择还是参数修改，按动此键将会对选择的模式或参数加以确认。

13、数字几字母键：数字键用于设定或修改相关参数。

字母键用于文件的存储或文件的调用。

二、硬键/软键的结合功能：A、MODE—测量模式键：包括：1、FREQ（频率模式）：该模式下包括：1.1 驻波比1.2 回波损耗1.3 电缆损耗2、DTF（故障定位模式）：该模式下包括：2.1 驻波比2.2 回波损耗1、FREQ（频率模式）：1.1、FREQ—驻波比：在这种模式下，按动下列硬键，将会分别出现相关的软键，其功能分别为：1.1.1 FREQ/DIST—频率设置键（此时只能设置频率）：此时的软键分为：起始---用于设置测试的起始频率。

网络分析仪使用手册目录ACTIVE CH/TRACE Block:Channel Prev：选择上一个通道 Channel Next：选择下一个通道Trace Prev：选择上一个轨迹 Trace Next: 选择下一个轨迹RESPONSE Block：Channel Max: 通道最大化Trace Max: 轨迹最大化Meas：设置S参数Format：设置格式Scale: 设置比例尺Display: 设置显示参数Avg：波形平整Cal: 校准STIMULUS Block:Start：设置频段起始位置Stop：设置频段截止位置Center: 设置频段中心位置Span: 设置频段范围Sweep Setup: 扫描设置Trigger：触发NAVIGATION Block： Enter：确定ENTRY Block：Entry off: 取消当前窗口Back space: 退格键Focus：窗口切换键+/-：正负切换键G/n, M/，k/m: 单位输入INSTR STATE Block：Macro Setup:Macro Run：Macro Break：Save/Recall: 程序载入载出键 System：系统功能键Preset: 预设置键MKR/ANALYSIS Block:Marker：标记键Marker Search：标记设置键 Marker Fctn：标记功能Analysis：分析部分按键详细功能：--——-—-—--—-——---———-————-—--—--—----—---—-————-—-——-—---———System: (系统功能设定)Print：将显示屏画面打印出来Abort printing: 终止打印Printer setup：配置打印机Invert image: 颠倒图象颜色Dump screen image: 将显示屏画面保存到硬盘中E5091A setup: 略Misc setup: 混杂功能Beeper: 发声控制Beeper complete: 开/关提示音Test beeper complete：测试开/关提示音Beep warning：开/关警告音Test beep warning：测试开/关警告音Return：返回GPIB setup：略Network setup: 略Clock setup：时钟设定Set date and time：设置日期和时间Show clock：开/关时间显示Return：返回Key lock: 锁定功能Front panel & keyboard lock: 锁定前端面板和键盘Touch screen ＆ mouse lock：锁定触摸屏和鼠标Return：返回Color setup：颜色设定Normal: 设置普通模式下的颜色设定Data trace1: 对数据轨迹1进行颜色设定Red：调整数据轨迹1红色分量的大小Green：调整数据轨迹1绿色分量的大小Blue: 调整数据轨迹1蓝色分量的大小Return: 返回Data trace2—Data trace 9: 数据轨迹2到数据轨迹9的颜色设定方法同数据轨迹1Mem trace1—Mem trace 9：记忆轨迹1到记忆轨迹9的颜色设定方法同数据轨迹1Graticule main：调整方格标签和外部筐架的颜色设定（设定方法同前）Graticule sub：调整方格线的颜色设定（设定方法同前）Limit fail：调整限制测试中失败标签的颜色设定（设定方法同前）Limit line: 调整限制线的颜色（设定方法同前）Background: 调整背景颜色（设定方法同前）Reset color：使用默认颜色设置Return：返回Invert：设置颠倒颜色后的颜色设置Return: 返回Channel trace setup：略Control panel: 略Return：返回Backlight: 略Firmware revision: 略Service menu: 略Return: 返回——-———-———-—-———-—--————-—————--—-—---—-----——-Trigger: (触发设定)Hold: 当前通道停止扫描Single: 进行一次扫描后停止Continuous：连续扫描Hold all channels：所有通道停止扫描Continuous disp channels：对所有通道进行连续扫描Trigger source：略Restart：终止一次扫描Trigger: 略Return：返回--—---——-—-———-——-—-----—---—---———---———-——-——Marker: (标记设定)Maker 1:激活标记1，并出现窗口设置其值Maker 2：激活标记2，并出现窗口设置其值Maker 3：激活标记3，并出现窗口设置其值Maker 4：激活标记4，并出现窗口设置其值More markers: 更多的标记Maker 5-9: 用法同前Return: 返回Ref marker: 激活参考标记，并出现窗口设置其激励值Clear marker menu：清除标记菜单All off：全部清除Maker 1: 清除标记1Maker 2—9: 同上Ref marker：清除参考标记Return: 返回Maker → Ref marker：将激活标记设置成参考标记Ref marker mode：设置为参考标记模式Return: 返回—-——-——-—--———--————--————---——-——--——--—--————Marker Fctn：(标记功能设定)Marker → start：设定标记的起始激励值Marker → stop：设定标记的截止激励值Marker → center：设定标记的中心激励值Marker → reference：略Marker → delay: 略Discrete：略Couple：略Marker table：调出标记列表Statistics: 显示三项统计数据Return: 返回—-----—-—-—---——--———--—-—--————-——--—-———-———- Marker search：（标记搜索设定)Max：将标记移到其轨迹上的最大点Min：将标记移到其轨迹上的最小点Peak：峰值功能Search peak: 寻找顶峰Search left：在左侧寻找顶峰Search right: 在右侧寻找顶峰Peak excursion：设置顶峰偏移Peak polarity: 极性设置Positive：正极性Negative：负极性Both: 双极性Cancel：取消Return：返回Target：目标搜索功能Search target：寻找目标Search left: 向左寻找目标Search right: 向右寻找目标Target value: 设定目标值Target transition：根据变化趋势寻找目标Positive: 正向搜索Negative: 负项搜索Both: 双向搜索Cancel: 取消Return: 返回Tracking: 跟踪Search range: 搜索范围菜单Search range: 关闭或开启局部搜索功能Start：设定搜索范围起始频率Stop：设定搜索范围截至频率Couple: 略Return：返回Bandwidth: 关闭或开启带宽搜索功能Bandwidth value：设定带宽值Return: 返回---—---—--——---—-—————--—--——---—-—-----—-—-———Meas: (s参数的设定）S11： 1端口发1端口收S12: 1端口发2端口收S21： 2端口发1端口收S22: 2端口发2端口收Return: 返回注:以上收发均针对网络测试仪而言，对被测产品来说刚好相反—-—----————-—-——-————-—--—-—-—----———-—-—---———Scale: ( 刻度标尺的设定)Auto scale：自动调整刻度标尺Auto scale all：对所有自动调整标尺Divisions：设定格子的个数（必须为偶数个)Scale/Div：设定每格所代表的值Reference position：确定参考线位置Reference value: 设定参考线值Marker reference: 将当前激活标记的响应值设为参考线Electrical delay：对激活的轨迹设置一个延迟Phase offset: 测试相位时添加相位偏移Return：返回--——-——-——------——--------——---—-—-—-—----———--Save/Recall: (保存，装载设定）Save state：存储当前状态State01-state08：将当前状态存于状态01到状态08Autorec：以Autorec为文件名将当前状态储存于硬盘中File dialog: 以任意文件名将当前状态保存于硬盘中Return: 返回Recall state：装载已保存状态State01—state08: 装载状态01到状态08Autorec：装载以文件名Autorec保存的状态File dialog: 装载以其它文件名保存的状态Return: 返回Save channel:State A – State D: 将当前所有通道设定保存到状态A到D中Clear states: 清除所有通道设定记录Ok: 确定Cancel：取消Return: 返回Recall channel：装载通道设定State A – State D: 将状态A到D中保存的通道设定装载出来Return: 返回Save type：设定存储类型State only：只保存设定数据State ＆ Cal：保存设定和校验数据State ＆ Trace: 保存设定和轨迹数据All: 保存所有数据Cancel: 取消Channel/Trace：略Save trace data: 保存轨迹数据Explore。

安捷伦N9340B®索外部干扰源使用说明1、首先用安捷伦仪器专用连接线连接定向天线〔天线建议最好使用八木天线〕和安捷伦测试仪的INPUT接口。

2、按安捷伦测试仪的电源开关，开机后按仪表右边面板上的“F2 〔起始频率〕〞按钮，右侧数字面板输入850MHZ在按“ F3 〔终止频率〕〞按钮，右侧数字面板按数字输入970MHZ.3、按显示屏幕下面的“ AMPTD按钮，按F3按钮〔把“预放〞设置成“开〞状态〕，再按F6按钮〔把“高灵敏度〞设置成“开〞状态〕同时还要设置参考电平，建议设置为-40db。

形成图像如下所示：图像中有两个显著波峰的是电信C网使用的下行频点，图像右侧是移动的频点。

我们测是否对我们的频点产生干扰主要是看对图像右侧的波形的幅度变化时否很大，看右侧的图像的电平值是否整体都有提升，如下列图：如果出现如红色线所示的整体抬升的如果出现如上图所示的红色波形，就是外部干扰源。

找到了外部干扰源后，可以拿起手中的八木天线，有指向性的来找干扰源，当你指向的某个方向出现的波形抬升最明显时，就是干扰源的方向。

PS: C网的下行频段和移动G网上行频段有重叠局部，因此G网的上行容易受到C网的下行影响。

但是这种干扰不是外部干扰源，不会引起整个波形的整体抬升。

附件：〈〈频率小常识?：濒率小常"t1.1.1.测试根本工具1.安捷伦手持式频谱仪N9340B最根本的测试频率范围为100KH A 3000MHz,适用丁CDMA应用的主要频段：450M、800M及1900MHz,其应用丁EVDO频段扫描和邻频干扰测试分析时的根本配置活单如下:序号测试工具活单[数量备注1N9340B主机12测试天线13数据电缆14笔记本电脑或其他PC12.N9340B频谱仪外观如下列图示:3.N9340B前面板的按键分布如下列图所示:1.1.2.测试与分析软件手持频谱仪N9340B主机软件，最新的版本为N9340B Firmware Upgrade Version A.01.021.1.3.现场测试操作以测量CDMA上行频段为例，步骤说明：1.设置频率扫描宽度1〕点击N9340B前面板功能键②中的［FREQ犍；2〕点击N9340B前面板软按键键③中的｛起始频率｝，然后输入825MHz;3〕点击N9340B前面板软按键键③中的｛终止频率｝，然后输入835MHz;2.设置衰减为0dB及翻开预防1〕点击N9340B前面板功能键②中的［AMPTD谜；2〕点击N9340B前面板软按键键③中的｛衰减｝，然后输入0dB;3〕点击N9340B前面板软按键键③中的｛预防｝，然后设置为“ ON〞；3.设置RBW1〕点击N9340B前面板功能键②中的［BW/SW巳键；2〕点击N9340B前面板软按键键③中的｛分辨率带宽｝,设置为｛手动｝;然后输入1KHz4.设置检波方式1〕点击N9340B前面板功能键②中的［TRACE］键；2〕点击N9340B前面板软按键键③中的｛检波｝,检波设置为平均方式5.设Marker测量信号的大小1〕点击N9340B前面板功能键⑤［Marker］键；2〕可用峰值搜索找到最大的信号；6.测试结果保存1〕点击N9340B前面板功能键②中的［SYSSg,在｛文件｝菜单下，将文件类型选为“保存屏幕〞〔大.jpg〕，文件路径选择“本地〞，2〕按SAVES，循环按数字键盘输入需要的字符命名结果文件，ENTER呆存结果，以便在PC上进行后处理分析1.1.4.后台软件操作将U盘插到N 340B频谱仪上，点击N9340B前面板功能键②中的［SYSfl, 在｛文件｝菜单下选择“拷贝文件〞，文件会自动保存到U盘。
