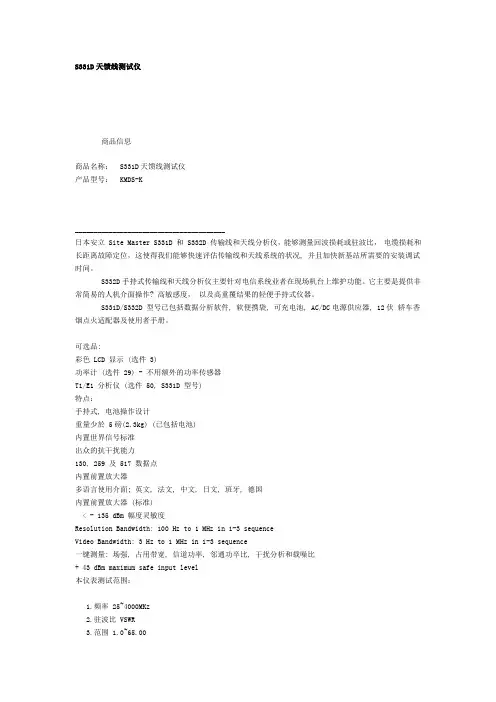

S331D天馈线测试仪商品信息商品名称：S331D天馈线测试仪产品型号：KMDS-K________________________________________日本安立 Site Master S331D 和 S332D 传输线和天线分析仪，能够测量回波损耗或驻波比，电缆损耗和长距离故障定位，这使得我们能够快速评估传输线和天线系统的状况, 并且加快新基站所需要的安装调试时间。
S332D手持式传输线和天线分析仪主要针对电信系统业者在现场机台上维护功能。
它主要是提供非常简易的人机介面操作? 高敏感度，以及高重覆结果的轻便手持式仪器。
S331D/S332D 型号已包括数据分析软件, 软便携袋, 可充电池, AC/DC电源供应器, 12伏轿车香烟点火适配器及使用者手册。
可选品:彩色 LCD 显示 (选件 3)功率计 (选件 29) - 不用额外的功率传感器T1/E1 分析仪 (选件 50, S331D 型号)特点：手持式, 电池操作设计重量少於 5磅(2.3kg) (已包括电池)内置世界信号标准出众的抗干扰能力130, 259 及 517 数据点内置前置放大器多语言使用介面; 英文, 法文, 中文, 日文, 班牙, 德国内置前置放大器 (标准)< - 135 dBm 幅度灵敏度Resolution Bandwidth: 100 Hz to 1 MHz in 1-3 sequenceVideo Bandwidth: 3 Hz to 1 MHz in 1-3 sequence一键测量: 场强, 占用带宽, 信道功率, 邻通功卒比, 干扰分析和载噪比+ 43 dBm maximum safe input level本仪表测试范围：1.频率 25~4000MKz2.驻波比 VSWR3.范围 1.0~65.004.精度 0.015.回波损耗 RL6.范围 0.0~54.00dB7.精度 0.01 dB8.电缆损耗9.范围 0.0~20.00dB10.精度 0.01 dB11.故障距离定位12.范围（米） 0~129xK（K是一个与电缆的传播速度和频率有关的参数。
S331D天馈线测试仪操作方法1.开机和关机a.S331D天馈线测试仪的开关位于仪器的侧面。
要开机，按下开关并保持按压状态，直到屏幕亮起。
要关机，再次按下开关并保持按压状态，直到屏幕关闭。
b.在开机时，仪器会进行自检，然后进入待机状态，显示主菜单。
2.主菜单a.主菜单显示在屏幕上，通过仪器上的导航按键在不同的选项之间移动。
菜单选项包括"测试"、"设置"、"标定"、"文件"和"帮助"。
b.使用导航按键选择所需菜单选项，然后按下确认键进入相应的功能界面。
3.测试功能a.选择"测试"菜单选项后，会显示可供选择的测试类型，如"SWR"、"反射损耗"、"VSWR"等。
使用导航按键选择所需的测试类型，并按下确认键进入测试界面。
b.在测试界面上，可以通过输入频率、选择测试通道、设置测试参数等操作来进行天馈线测试。
接下来，连接测试线缆和天馈线并确保连接牢固。
c.然后按下"开始测试"按钮，S331D将自动完成测试并将结果显示在屏幕上。
可以通过导航按键切换结果的显示方式，如图表、曲线、数字等。
4.设置功能a.选择"设置"菜单选项后，可以进入设备设置界面。
在该界面上，可以设置仪器的语言、单位、背光、校准等参数。
b.通过导航按键和确认键进行选项的选择和设置。
在设置完参数后，按下"保存"按钮以保存设置。
5.标定功能a.选择"标定"菜单选项后，可以进入仪器的标定界面。
标定是为了提高测试精度，主要包括校准标识、传输校准、反射校准等。
b.按照提示，进行标定操作。
标定操作需要使用特定的标定件，根据仪器的要求，连接标定件并按照指示进行操作。
c.标定完成后，按下"保存"按钮以保存标定参数。
WILTRON SITE MASTE S331测试仪使用指南一、Site Master 331测试仪操作键示图二、测试仪表预调1. 选择频率范围-按ON按钮打开SiteMaster。
-按FREQ 软键。
-然后按F1 软键。
-输入天线系统的下限（“Lower”）频率MHz值，按ENTER键。
-再按F2 软键。
-输入天线系统的上限（“Higher”）频率MHz值，按ENTER键。
-在显示区域显示新的开始与结束值的地方检查频率数值范围FREQ scale。
-按MAIN 软键进入主菜单。
2. 测试仪表较准Open---开路器Short---短路器Load---负载器-将测试口扩充电缆（the test port extension cable）连到测试端口。
-按START CAL 键。
-连接标记为“OPEN”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。
-连接标记为“SHORT”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。
-连接“PRECISION LOAD ”（负载器）到测试扩充电缆的末端，然后按ENTER。
Result: 测量后，“Measuring LOAD”的信息显示在屏幕上，“Calculating”显示约8秒-校准完毕后, 从测试扩充电缆取下“PRECISION LOAD”器。
3. 输入天馈线的参数-按DIST 软键。
-按MORE 软键。
-按LOSS 键。
-输入要测试的天馈线类型的每米的损耗dB值(see Table 23) ，然后按ENTER.注意: 只有采用供货商提供的正确值，才能保证测试结果的可靠性。
-再按PROP V 软键。
-输入relative velocity (see Table 23) 测试天馈线的类型，然后按ENTER键。

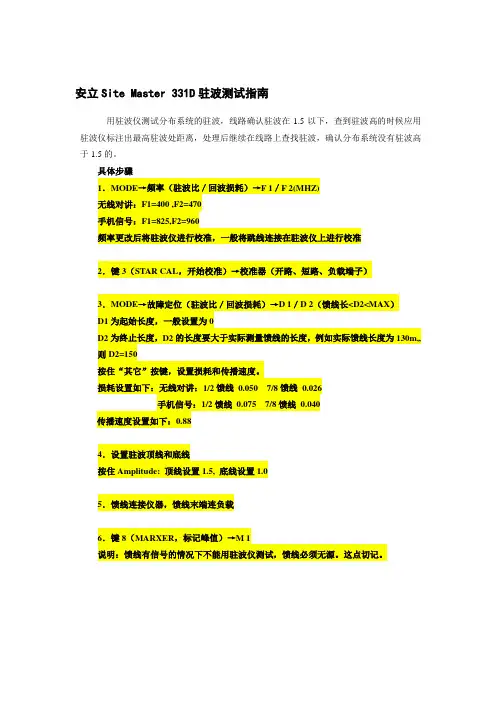

安立Site Master 331D驻波测试指南
用驻波仪测试分布系统的驻波，线路确认驻波在1.5以下，查到驻波高的时候应用驻波仪标注出最高驻波处距离，处理后继续在线路上查找驻波，确认分布系统没有驻波高于1.5的。
具体步骤
1．MODE→频率（驻波比／回波损耗）→F 1／F 2(MHZ)
无线对讲：F1=400 ,F2=470
手机信号：F1=825,F2=960
频率更改后将驻波仪进行校准，一般将跳线连接在驻波仪上进行校准
2．键3（STAR CAL，开始校准）→校准器（开路、短路、负载端子）
3．MODE→故障定位（驻波比／回波损耗）→D 1／D 2（馈线长<D2<MAX）
D1为起始长度，一般设置为0
D2为终止长度，D2的长度要大于实际测量馈线的长度，例如实际馈线长度为130m,,则D2=150
按住“其它”按键，设置损耗和传播速度。
损耗设置如下：无线对讲：1/2馈线0.050 7/8馈线0.026
手机信号：1/2馈线0.075 7/8馈线0.040
传播速度设置如下：0.88
4．设置驻波顶线和底线
按住Amplitude: 顶线设置1.5, 底线设置1.0
5．馈线连接仪器，馈线末端连负载
6．键8（MARXER，标记峰值）→M 1
说明：馈线有信号的情况下不能用驻波仪测试，馈线必须无源。
这点切记。
馈线的驻波测试步骤1
馈线的驻波测试步骤2
馈线的驻波测试步骤3
馈线的驻波测试步骤4
馈线的驻波测试步骤5
馈线的驻波测试步骤6。
S331D天馈线测试仪操作方法1.S331D测试仪的开机和初始化插入电池或连接外部直流电源，按下电源开关，S331D测试仪就会开始自检，并显示一些初始信息。
当测试仪初始化完成后，显示屏会显示仪器的软件版本及一些菜单选项。
2.基本设置按下菜单键，然后使用导航键选择"Settings"选项。
在设置菜单中，可以进行以下基本设置：a.选择测量单位（如dBm、dBV、dBμV等）；b.选择频率单位（如MHz、GHz等）；c.调整亮度和对比度等显示设置。
3.频率设置按下菜单键，然后使用导航键选择"Frequencies"选项。
在频率设置菜单中，可以进行以下操作：a.设置起始频率和终止频率；b.设置频率步进值（带宽）；c.选择频率与功率显示方式（单频、多频或扫频）。
4.校准校准天馈线测试仪十分重要，它可以确保测试结果的准确性和精度。
S331D测试仪提供两种校准方法：全频校准和时间校准。
下面介绍全频校准的操作步骤：a. 连接一根标准电缆到测试仪的A端口，另一端连接到测试仪的校准设备（如Auto-Cal Kit）；b. 按下菜单键，然后使用导航键选择"Calibration"选项；c. 在校准菜单中，选择"Full Cal"选项，然后按下"Enter"键；d.按照屏幕提示操作，完成全频校准。
5.测试校准完成后，可以进行天馈线的测试。
连接待测的天馈线到测试仪的A端口，另一端连接到要测试的设备或天线。
按下菜单键，然后使用导航键选择"Measure"选项。
在测量菜单中，可以进行以下操作：a.选择需要测量的参数，如反射损耗、插入损耗、驻波比等；b.选择显示方式，如单频或多频模式；c.进行测试并查看测试结果。
6.数据分析和存储a.查看已存储的测试数据；b.导出测试数据到电脑或其他存储设备；c.删除不需要的测试数据。

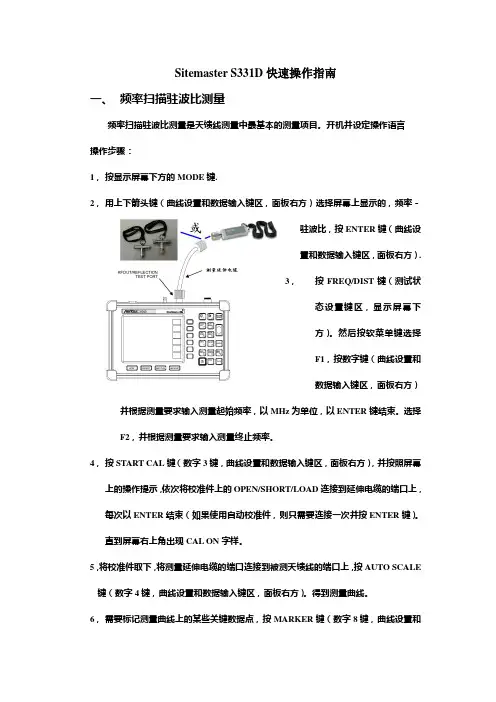

Sitemaster S331D快速操作指南一、频率扫描驻波比测量频率扫描驻波比测量是天馈线测量中最基本的测量项目。
开机并设定操作语言操作步骤：1，按显示屏幕下方的MODE键.2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－驻波比，按ENTER键（曲线设置和数据输入键区，面板右方）.3，按FREQ/DIST键（测试状态设置键区，显示屏幕下方）。
然后按软菜单键选择F1，按数字键（曲线设置和数据输入键区，面板右方）并根据测量要求输入测量起始频率，以MHz为单位，以ENTER键结束。
选择F2，并根据测量要求输入测量终止频率。
4，按START CAL键（数字3键，曲线设置和数据输入键区，面板右方），并按照屏幕上的操作提示，依次将校准件上的OPEN/SHORT/LOAD连接到延伸电缆的端口上，每次以ENTER结束（如果使用自动校准件，则只需要连接一次并按ENTER键）。
直到屏幕右上角出现CAL ON字样。
5，将校准件取下，将测量延伸电缆的端口连接到被测天馈线的端口上，按AUTO SCALE 键（数字4键，曲线设置和数据输入键区，面板右方）。
得到测量曲线。
6，需要标记测量曲线上的某些关键数据点，按MARKER键（数字8键，曲线设置和数据输入键区，面板右方），再按软菜单键选择M1（或Mn）。
继续按软菜单键选择“编辑”。
可以直接键入需要读出的频率点，或者使用上下箭头键，移动光标位置。
以ENTER键结束。
光标读数在显示屏幕靠下的位置。
7，若需要存储测量曲线，按SAVE DISPLAY键（数字9键，曲线设置和数据输入键区，面板右方），按两次选定的软菜单键选择字母，重复直到完成文件名称输入，按ENTER键结束。
二、频率扫描回波损耗测量和电缆损耗测量操作步骤：1，按MODE键（测试状态设置键区，显示屏幕下方）2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－回波损耗，按ENTER键（曲线设置和数据输入键区，面板右方）3，以下步骤与频率扫描驻波比测量步骤3～5相同。
天馈仪使用说明一、概述1、说明Site Master为手持式SWR/RL（驻波比/回波损耗）和故障点定位的仪器。
它包含一个内置的合成信号源。
所有型号都有输入数据用的按键，和在所选频率的范围或距离内，显示SWR/RL图形的液晶显示屏。
电池在完全充电后可供Site Master持续工作达1.5个小时，它也可以用12.5V的直流电源供电使用。
Site Master专为测量天线的回波损耗、驻波比以及线缆衰减而设计，频率范围从25MHZ 到1600MHZ，并可扩展至2MHZ起始的频率范围，同时具有故障点定位等多种功能。
2、预防维护Site Master的预防维护有清洗部件、检查和清理仪器上的射频转接头及所有附件。
清洁Site Master时，使用沾水或温和清洁剂的软布清理。
注意：为了避免损坏显示屏或部件，不要用有机溶剂或腐蚀性清洁剂。
清洁RF转接头和中心针脚时，要使用沾有工业酒精的棉布擦拭。
观察转接头的表面，N（f）转接头的指针和N(m)转接头的针一定不能断裂。
要保证其外观完好无损。
若不能确定转接头是否完好，就要测量转接头，确定尺寸是否正确。
观察测试端口电缆的外表，测试端口外观应完好无损，没有被拉长、凹陷或者折断的情况出现。
3、校准Site Master是在恶劣环境下工作的编写现场测量设备。
在现场测量之前要进行OSL（开路器-短路器-负载）、InstaCal、FlexCal的校准。
InstaCal模块的频率范围是从25MHZ到4GHZ，使之不再适合频率扩展。
Site Master内置的温度传感器会通过液晶屏右边的图标来提醒用户内部温度已经超过安全阀值，并建议用户进行另一个OSL校准以保证测量的完整性。
4、InstaCal模块该模块能代替分立元件来校准Site Master。
InstaCal模块可用来进行OSL校准，这个过程需要大约45秒。
InstaCal与分立元件不同，它不能在塔顶进行复杂或插入损耗的测量。
MODEL331型H2S分析仪操作和安装手册目录1介绍--------------------------------------------------------------------3 2说明--------------------------------------------------------------------3 3操作原理----------------------------------------------------------------3 4安装和启动--------------------------------------------------------------5 4.1选择取样点------------------------------------------------------------5 4.2取样的量和流速--------------------------------------------------------5 4.3样气状态--------------------------------------------------------------5 4.3.2稀释面板------------------------------------------------------------7 4.3.3测量总硫选项--------------------------------------------------------8 4.3.4测总硫的预检和启动--------------------------------------------------8 4.4安装程序-------------------------------------------------------------11 4.5喷射口的安装---------------------------------------------------------12 5操作界面---------------------------------------------------------------13 6标定和报警-------------------------------------------------------------14 7纸带更换---------------------------------------------------------------15 8用户连接---------------------------------------------------------------16 9维护和故障处理---------------------------------------------------------18 10推荐的备件清单--------------------------------------------------------19 11可选择电脑图形界面GUI------------------------------------------------20 12图片------------------------------------------------------------------25 13转换因素--------------------------------------------------------------27 14工厂标定数据----------------------------------------------------------27 15系统图----------------------------------------------------------------27图表目录图1：样气流动示意图------------------------------------------------------4图2：取样室和部件--------------------------------------------------------4图3：传感器模块和芯片----------------------------------------------------5图4：典型的隔膜取样系统，c/w自动螺线管标定------------------------------6图5：典型的带过滤的取样系统---------------------------------------------6图6：纸带盘的背面图-----------------------------------------------------7图7：稀释的取样系统，在16"*24"的面板上---------------------------------7图8：Model331总硫分析仪和流程示意图------------------------------------8图9：反应炉的泄漏检查----------------------------------------------------9图10：更换反应管--------------------------------------------------------10图11：喷射器连接--------------------------------------------------------13图13：纸带更换程序------------------------------------------------------16图14：旁路和菜单---------------------------------------------------------14图15：卷轴按钮-----------------------------------------------------------14图16：控制电路板---------------------------------------------------------17图17：4-20mA电源选择-----------------------------------------------------17图19：继电器输出原理图---------------------------------------------------18表1：备件----------------------------------------------------------------19图20：通讯线缆-----------------------------------------------------------20图21：主板---------------------------------------------------------------25图22：显示板-------------------------------------------------------------26图23：传感器输入板-------------------------------------------------------26图24：纸带内部台板-------------------------------------------------------27表2：H2S测量时常用的单位换算---------------------------------------------271.介绍331型H2S分析仪通过软件和硬件的配置，能够测量气体和液体中的宽范围高浓度的H2S 含量。
安立Site Master(基站大师)S331D/S332D天馈线分析仪基站大师是无线技术服务商，承包商及设备安装人员推荐使用的天馈线分析仪。
用户指南质量保证书封面上列出的三种安立公司的产品享受自发货日起一年的材料及技术问题方面的保修。
安立公司的责任涵盖了在保修期内对故障产品的维修及更换。
客户素要提前支付将产品发到安立公司维护的相关运费。
相关责任由原购买方承担，期间的间接损坏安立公司不负有法律责任。
保证书的适用范围前面提到的保修内容不适用于连接器件的正常磨损破坏，也不适用于由于用户的不合理或不充分的维护，不经授权的修改或使用不当，或是超出产品规定的使用环境下运行设备所产生的问题。
除此之外没有发表其它的保修证书，这里任何的改动都将是购买者单方面的独家的修改。
商标认证Windows，windows95.windowsNT，windows98/2000/ME/xp都是微软公司的注册商标。
anritsu，flexcal, instacal, site maste都是安立公司的注册商标。
注意事项安立公司为客户及公司相关人士准备这本手册，是为了指导相关产品及电脑程序的安装、使用、及维护。
其中出现的任何图形、说明及信息归安立公司所有，禁止任何不经授权的引用这些内容。
未提前获得经安立公司的书面许可不得再版、复制、全部或部分引用这些内容来制造或销售相关产品或程序。
更新如要更新手册内容，可以去：http:/查看。
第一章基本信息简介这一部分主要对“基站大师S331D及S332D”这两种设备的性能、可选附件、定期检修以及精度要求方面进行了介绍，在整本手册中，基站设备可以是“S331D 及S332D”这两种型号。
设备频率范围S331D 天馈线分析模式：25—4000MHZS332D 天馈线分析模式：25---4000MHZ光/频谱分析模式：100KHZ—3000MHZ描述“基站大师”S331D是一款手提式天馈线分析仪，S332D是一款手提式天馈线、频谱分析仪。
SITEMASTER测量馈线驻波简明操作使用指南一、设备主要部件：一般用于工程的SITEMASTER有两个厂家的设备：安利与BIRD1.主机安利S331D主机BIRD SA-6000EX2.较准器安利的较准器BIRD SA-6000EX的较准器3.测试跳线4.各类转接头N公-DIN公转接头N公-DIN母转接头二、安利331D操作指导：1.设备键位说明●1区为功能键●2区为软键区●3区为硬键区●4区为软键的菜单选项2.开机自检●按ON/OFF键（3区）开机，设备进行自检。
自检完毕后按ENTER键（3区）或等待15秒左右设备可以开始工作。
3.选择测试频段和测量数值的顶线和底线●按MODE键（1区），选择频率—驻波比，按ENTER键进入。
●按F1软键和F2软键输入所需要测量的频段●按AMPLITUDE键（1区）进入选择顶线与底线菜单。
一般情况下，底线选择为1.00，顶线选择为1.50。
（驻波比超过1.5就表明此天馈部分不合格）4.较准●选择可频段后，将较准器与测试端口边接好，按3/START CAL键（3区）进入较准菜单，按ENTER键开始进行较准●较准完成后在屏幕的左上方会出现“较准有效”字样。
较准好之后就可以开始测量驻波了。
5.测试●将测试跳线接到测试端口，使用相应的转接头把跳线与所测试的天馈部分连接。
●连接好后会出现测量的波形图。
●按8/MARK键（3区）进入标记菜单，再按M1软键，选择“标记到波峰”，在左下方屏幕读取驻波最大值（不超过1.5为正常）（此照片为没有接天馈系统所拍，所以屏幕上没有波形图）●如果测量结果没有问题，可以将测量结果储存（请看第6点）；如果测量结果有问题，则需要进行故障定位，判断故障点（请看第7点）。
6.保存/提取测试记录●按9/SAVE DISPLAY键（3区）进入储存菜单，利用软键和数字键输入你保存文件的名称。
●按0/RECALL DISPLAY键（3区）可以进入读取记录菜单，用键选择你需要读取的文件。
关于Site Master天馈线测试仪一、相关术语：FDR：频域反射；TDR：时域反射；DTF：故障点定位SWR：驻波比二、相关仪表及测试功能：S113B/S114B S331B/C/D S810A/818A/820A C751/752频率范围：5—1200MHz 25—3300MHz 3.3—10.5GHz 5—1000MHz频谱分析：0.1—3300MHz 0.1—3300MHz(仅S114B) （仅S332B）频率精度：75ppm 75ppm 75ppm 75ppm测试功能：回波损耗回波损耗回波损耗回波损耗驻波比（SWR）驻波比（SWR）驻波比（SWR）驻波比（SWR）电缆损耗电缆损耗电缆/波导插入损耗电缆损耗故障点定位故障点定位故障点定位故障点定位功能选件：RF功率测量RF功率测量RF功率测量RF功率测量抗干扰能力：+10dBm -5dBm 0dBm﹤12GHz +10dBm-10dBm﹤20GHz三、相关仪表技术性能的比较：FDR-- 频域反射技术：采用RF扫描方式。
扫描的频率正是被测天线的工作频率，因此可以准确的测试传输线的特性，可以准确的发现十分小的性能下降和确切的故障性质及故障位置。
总之，FDR技术对工作在RF段的天线、馈线的特性不仅可以进行精确的测试，而且可以准确的发现天线、馈线系统在出现故障以前的微小的特性下降和其确切的位置，进而把故障排除在萌芽之前。
FDR技术是评估天线系统质量的唯一准确、完美的仪表。
TDR-- 时域反射技术：用dc脉冲作为测试的激励信号，以时域反射法测试线路特性。
因此只能在天/馈线系统出现故障后的故障查找（即用于故障的再处理的维护）。
对于天馈线真实的RF特性及RF特性的变化TDR技术不能解决。
也就是说，TDR不能够评估天线系统的质量。
目前--采用FDR频域反射技术的仪表惟有Site Master序列的天馈线测试仪。
四、Site Master天馈线测试仪测试内容：⑴电缆损耗测量：由于大多数天线的外在特性几乎是开路的，因此检查/测试天馈线的损耗不需要断开与天线的连接或爬到塔上，而只需要在Site Master天馈线测试仪上，进行天线频率范围外的频率校正，然后，连接到传输线的输入端就可以进行电缆损耗的测试。
北京诺信创科技术有限公司
天馈线测试仪使用方法
天馈线测试仪使用方法
基站天馈线的测试，首先是确定被测天馈线的频段，在仪表中选择设置对应的频段。
然后进行该频段的校准。
校准完毕，即可对被测天馈线进行测试，包括匹配测试（回波损耗）和故
障定位。
天线测试仪对天馈线测试主要通过仪表前面板的四个功能键来完成，即Mode模式键、Config 配置键、Calibrate校准键和Marker标记键，其它辅助键有数字键和左右移动键。
开机——频段或距离设置——校准——测试——数据分析——打印
具体步骤：
1开机前检查
1.1首先检查仪表是否完好，然后检查校验器、短跳线和电源线是否齐备。
1.2 如有不齐备，应及时反馈给主管或公司，以协助解决。
2对频率范围进行设定
2.1仪表开机以后，首先按Mode键。
2.2选择匹配测试测驻波：按Measure Match 测量匹配键，显示主菜单模式。
2.3在匹配测试状态下，按Config键，仪表左侧菜单显示如下：
Config →Freq频率
Scale标尺
Limit line门限显示线
这时，进入Freq子菜单，开始对所用频率进行设置。
2.4 GSM900设置：START 端输入890按确定键，通过向右键选择STOP端，输入960
后按确定键。
2.5 DCS1800设置：START 端输入1710按确定键，通过向右键选择STOP端，输入
1880后按确定键。
2.6 CDMA800设置：START 端输入824按确定键，通过向右键选择STOP端，输入880
后按确定键。
3仪表的校准
3.1对仪表进行校准，按Calibrate键，仪表左侧菜单显示如下：
Calibrate → Open开路
Short短路
Load负载
3.2首先接开路器按Open，进行开路校准，待DONE 出现表示开路校准完成。
3.3然后接短路器按Short，进行短路校准，待DONE 出现表示短路校准完成。
3.4接着接负载按Load，进行负载校准，待DONE 出现表示负载校准完成。
3.5完成以后按Cal Done 校准完成。
4 驻波比测试
4.1在测试驻波前，一定要先设定电缆类型。
(具体设置方法参照故障定位中电缆类型设置)
4.2 选择MODE键，进入SELECT MODE（选择模式状态）。
4.3 接着选择MEASURE MATCH键，进入MEASURE MATCH MODE（测试匹配状态）
4.4在测试过程中，要对驻波曲线进行分析、比较，这时可利用Marker键，按Marker键，
仪表左侧菜单显示：
Marker→M1标记1
M2标记2
△M相对标记
打开标记M1（并激活）并按ESC键返回。
4.5 按AUTOSCALE（自动测试）键，在仪表屏幕上会出现驻波曲线图.利用左右移动键，对
M1进行移动。
向上箭头表示该驻波最大值，向下箭头表示改驻波的最小值。
5 故障定位测试
5.1 选择故障定位测试：按Fault Location按纽进入。
5.2 在故障定位状态下，按Config 键，仪表左侧菜单显示如下：
Config → Distance距离
Scale标尺
Limit Line门限显示线
Cbl Type电缆类型
5.3进入Distance 子菜单，对距离进行设定。
在START 端输入数字后按确定键，通过向右
键选择STOP端，输入数字后按确定键
5.5进入Scale标尺子菜单，对驻波值进行设定。
在Min 端输入数字后按确定键，通过向右
键选择Max端，输入数字后按确定键
5.6进入Limit Line门限显示线标尺子菜单，在Limit line 端输入1.40,然后按确定键。
5.7进入Cbl Type电缆类型子菜单，对所测电缆进行设定。
可以对VEL.Prop(速率)进行设
定。
也可以选择CABLE LIST（电缆列表）项来选择。
视现场情况而定。
5.7 以上设置完成后，按ESC键退出。
6 测试完毕后，要及时关闭仪表。
然后检查附件内容是否完备，以免遗失器件。
7 备注
GSM900频段：890—960MHZ
GSM1800频段：1710-1880MHZ
CDMA800频段：824—880MHZ
7.1 仪表每次重新开机后，一定对仪表进行校准。
7.2 仪表频段改变之后，也要重新校准。
7.3 测驻波时，接头用力要适当，以免对仪表本身造成损伤。
7.4 在测试时，要正确设置天馈线的类型，以使数据准确。
7.5 在仪表校正时，严格按照开路、短路和负载进行校正。
顺序不能颠倒
北京诺信创科技术有限公司提供。
