E7000A系列天馈线测试仪2013

天馈线测试仪安全操作及保养规程引言天馈线测试仪是一种测量无线电频率的仪器，可以用于测量天线线缆中信号的传输质量和损失。

由于操作不当和缺乏保养，天馈线测试仪可能存在一些安全问题。

本文档旨在提供天馈线测试仪的安全操作及保养规程，以确保设备的稳定性和安全性并保护使用者的健康。

安全操作规程1. 必须穿戴适当的个人保护装备在操作天馈线测试仪时，必须穿戴适当的个人保护装备。

包括但不限于耳机、安全帽、防护手套、安全鞋和防护面具。

这些保护装备应该根据具体情况进行选择，以便保护使用者。

2. 了解设备在使用天馈线测试仪之前，请仔细阅读并按照用户手册上的说明操作设备。

了解运作原理，以及如何使用指示灯和声音警告来判断测试结果。

3. 使用切合实际的环境安排使用天馈线测试仪的环境必须符合使用要求并且安全。

天馈线测试仪需要在干燥稳定的环境中工作。

为了避免遮挡天线，以最佳效果运行，测试时的空间、相对位置和电气设备都要考虑到，并且需要有合适的地面支撑。

4. 保持操作空间清洁为了维护设备良好状态，应定期清理设备周围的空间。

天馈线测试仪的安全开关、以及设备别的零部件也需要清洗。

5. 合理安置设备在工作中，天馈线测试仪应稳定地放置在一个平稳的表面上。

不要将设备暴露在灰尘、潮湿和高温等环境下，以避免设备零部件受损。

保养规程1. 检查和升级软件和硬件需要定期检查和升级天馈线测试仪的软件和硬件。

通过升级，可确保仪器的性能，避免设备发生故障。

2. 维护设备的电源在使用天馈线测试仪的过程中，注意使电池和充电器处于良好状态，定期检查电源链路和连接线，确保设备的电器部分保持干燥。

大多数仪器都是通过使用充电器进行充电的。

正确充电是安全保驾护航的基础，为了充电器的安全，请勿使用虚假的电源或电线。

3. 保持设备干燥如果天馈线测试仪发生潮湿，容易与其他物质混合，造成仪器故障。

所以使用检测仪根据其使用特点选用屏幕保护器或覆盖纸包装维护它的干燥环境。

复杂的测试系统也可以通过使用防潮箱实现维护干燥的环境。

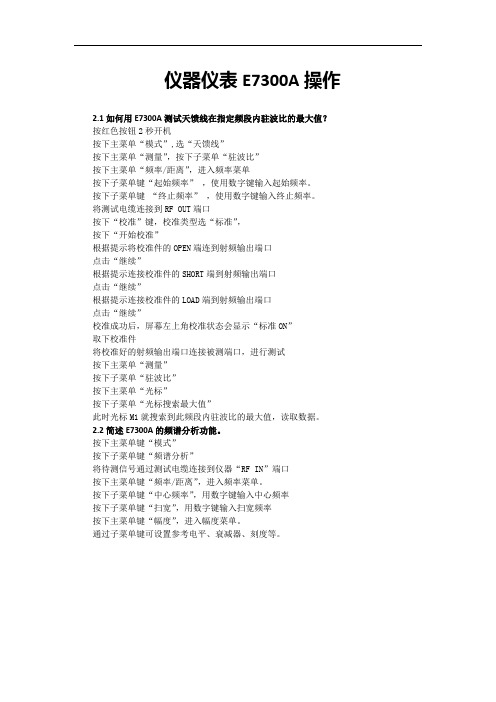

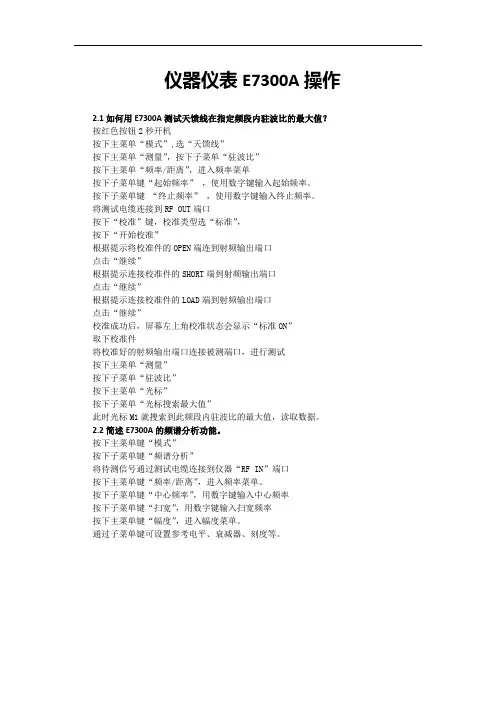

仪器仪表E7300A操作
2.1如何用E7300A测试天馈线在指定频段内驻波比的最大值？按红色按钮2秒开机
按下主菜单“模式”,选“天馈线”
按下主菜单“测量”，按下子菜单“驻波比”
按下主菜单“频率/距离”，进入频率菜单
按下子菜单键“起始频率”，使用数字键输入起始频率。

按下子菜单键“终止频率”，使用数字键输入终止频率。

将测试电缆连接到RF OUT端口
按下“校准”键，校准类型选“标准”，
按下“开始校准”
根据提示将校准件的OPEN端连到射频输出端口
点击“继续”
根据提示连接校准件的SHORT端到射频输出端口
点击“继续”
根据提示连接校准件的LOAD端到射频输出端口
点击“继续”
校准成功后，屏幕左上角校准状态会显示“标准ON”
取下校准件
将校准好的射频输出端口连接被测端口，进行测试
按下主菜单“测量”
按下子菜单“驻波比”
按下主菜单“光标”
按下子菜单“光标搜索最大值”
此时光标M1就搜索到此频段内驻波比的最大值，读取数据。

2.2简述E7300A的频谱分析功能。

按下主菜单键“模式”
按下子菜单键“频谱分析”
将待测信号通过测试电缆连接到仪器“RF IN”端口
按下主菜单键“频率/距离”，进入频率菜单。

按下子菜单键“中心频率”，用数字键输入中心频率
按下子菜单键“扫宽”，用数字键输入扫宽频率
按下主菜单键“幅度”，进入幅度菜单。

通过子菜单键可设置参考电平、衰减器、刻度等。

天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。

在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。

室外馈线及接头处要接地。

也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。

如图3－1所示。

图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。

因此，天线是换能装置，具有互易性。

天线性能将直接影响无线网络的性能。

2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。

当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。

实际天线是由振子叠放组成的。

如图3－2所示。

图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。

无线电波的电场方向称为电波的极化方向。

如果电波的电场方向垂直于地面，我们就称它为垂直极化波。

如果电波的电场方向与地面平行，则称它为水平极化波。

如图3－3。

图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。

垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。

天馈线测试仪原理天馈线测试仪是一种用于测试和调试天馈线的仪器，它能够对信号的传输性能进行评估和分析。

该仪器通常由天馈线测试仪主机、测试软件、测试夹具及测试接头等组成。

下面我将通过以下几个方面来详细介绍天馈线测试仪的原理：天线参数测试、信号损耗测试、回波损耗测试、插入损耗测试、耦合损耗测试。

1. 天线参数测试：天馈线测试仪可以通过测试天线的增益、方向性、谐振频率等参数来评估天线性能。

它通过将天线与测试接头连接，通过发射和接收微弱的射频信号来测量天线的特性。

测试过程中，仪器会同时监测天线的射频功率和反射功率，根据测量结果计算出天线的增益和回波损耗等参数。

2. 信号损耗测试：天馈线测试仪可以用于测试信号在天馈线中的损耗情况。

测试时，仪器会通过发送和接收一定频率的射频信号来测量信号在天馈线中的衰减情况。

测试软件根据接收到的信号衰减量来计算出信号在天馈线中的损耗，从而评估天馈线的传输性能。

3. 回波损耗测试：回波损耗是指信号从天馈线输出端发送出去后被天馈线反射回来的损耗。

天馈线测试仪可通过发送一个射频信号并测量信号从输出端到达接收端的损耗量来评估天馈线的回波损耗。

测试软件通过比较发送的信号和接收的信号的功率差异来计算回波损耗。

4. 插入损耗测试：插入损耗是指天馈线中信号通过连接器、连接线等元器件引起的损耗。

天馈线测试仪可以通过测试连接器和连接线的插入损耗来评估天馈线的整体传输性能。

测试时，仪器会通过发送和接收一定频率的射频信号来测量连接器和连接线的损耗量，并根据测量结果对天馈线的插入损耗进行评估。

5. 耦合损耗测试：耦合损耗是指天馈线与天馈器件之间耦合引起的损耗。

天馈线测试仪可以通过测试天馈器件（如天线分配器、功率分配器等）与天馈线之间的耦合损耗来评估天馈线的性能。

测试时，仪器会通过发送和接收一定频率的射频信号来测量耦合损耗量，并根据测量结果计算出天馈线与天馈器件之间的损耗。

综上所述，天馈线测试仪通过测试和分析天线参数、信号损耗、回波损耗、插入损耗和耦合损耗等指标，能够评估和分析天馈线的传输性能。

第四章天馈线测试仪作用:用于开馈线系统的性能测试。

主要功能：测试开馈的驻波比/回损（SWR/RL）stanging wave ratio/return loss;故障点定位（DTF）Distance-to-fault;射频功率（RF Power）测试需要增加功率测试模块；频谱分析功能（S332系列）；适用范围：适用于测量GSM900与DCS1800。

天馈线测试仪产品现市场的主流天馈线测试仪产品：1、日本安立1Site Master相关产品:S251和S3312、美国BLRDSite Analyzer相关产品：SA2500和SA4000日本安立Site Master简介区别：1.各系列的频率范围：S331：25～4000MHzS251：625～2500MHz2.测试功能：除了频率范围不同，S331是单端口测试仪，而S251是双端口的，增加了测天线隔离度功能（少用）日本安立-Site Master S331外观图（见170页）日本安立-Site Master S331按键图（见171页）SLTE MASTER S331主要配件1.5米测试电缆一条校准连接器一个（short/open/load）或快速校准件PC工具软件充电器（AC—DC）一个？N型（m）7/8D型（f）馈线转接器DB9数据连接线一条（用于与PC相连）常规测试内容驻波比测试：测试馈线质量如何故障点定位：测试馈线是否折断或进水操作步骤：1. 开机2. 初始设配1) 设定频率范围（F）：即频率的上下限；以GSM900为例：设上限为960MHz。

下限为890MHz；--先按FRFQ软键。

--然后按F1软键。

--输入天线系统的下限（Lower）频率890MHz值，按ENTE键。

按F1软键--输入天线系统的下限（Lowe）频率MHz值，按ENTER键。

--再按F2软键。

--输入天线系统的上限（Higher）频率MHz值，按ENTER键。

--在显示区域显示新的开始与结束值的地方检查频率值范围FREQ --按MALN软键进入主菜单。

馈线测试仪（site master）使用方法一、仪表介绍sitemaster在工程中用于测试天馈线的驻波比以及馈线的长度，部分型号也可测试射频功率。

二、使用步骤1、按[ON/OFF]键开机2、待显示“press enter to continue”后按[ENTER]3、按[MODE]，然后用“∧”或“∨”选择DTF-SWR，按[ENTER]，即选择驻波比测试状态。

4、按软键[DFTAID]设置参数说明：D1=0.0m 表示所测馈线起始点为0米D2=160.0m (Dmax=252.9m)表示所测馈线长度最大值F1=890MHz 表示所用工作频段始端F1=960MHz 表示所用工作频段终端RES=130pts 采样点WINDOWING=RECTANGVLARCABLE=NONEPROP VEL=0.915 表示馈线的传输速率CABLELOSS=0.071dB/m 表示每米电缆损耗操作：用“∧”或“∨”选择要设置的项目，[ENTER]后可设置或修改参数，当所有参数设置完毕后，选择CALIBRATIONIS V ALIID-CONTINVE，按[ENTER]注意：1）一般要修改的是D2和CABLELOSS，其中D2根据估定所测馈线长设置，CABLELOSS值如下：7/8馈线：0.041 1/2馈线：0.071 10D馈线：0.112)如果直放站或室内覆盖系统的工作频段不是900MHz,F1和F2要重新设置。

5、仪表校准（严格要求为每开机一次校准一次，一般每天校准一次）1）按[STAR CALL]键，底部屏幕显示CONNECT OPEN TO RF out PORT,将测试线一端连仪表射频口，另一端连接校准适配器“OPEN”端，然后按[ENTER]。

2）待显示：CONNECT SHORT TO RF OUT PORT，将适配器由“OPEN”换成“SHORT”，按[ENTER]。

3）待显示：CONNECT TERMINATION TO RF OUT PORT，另一端换成“LOAD”，按[ENTER]。
