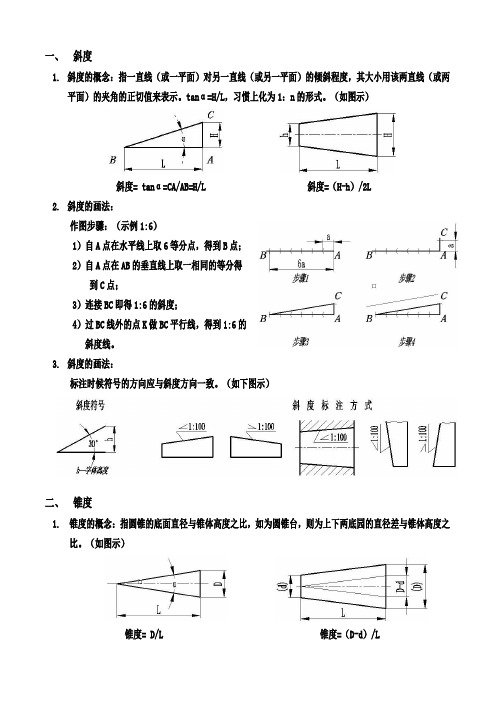

CAD斜度和锥度作图及标注

一、斜度
1.斜度的概念：指一直线（或一平面）对另一直线（或另一平面）的倾斜程度，其大小用该两直线（或两
平面）的夹角的正切值来表示。

tanα=H/L，习惯上化为1：n的形式。

（如图示）
斜度= tanα=CA/AB=H/L 斜度=（H-h）/2L
2.斜度的画法：
作图步骤：（示例1:6）
1）自A点在水平线上取6等分点，得到B点；
2）自A点在AB的垂直线上取一相同的等分得
到C点；
3）连接BC即得1:6的斜度；
4）过BC线外的点K做BC平行线，得到1:6的
斜度线。

3.斜度的画法：
标注时候符号的方向应与斜度方向一致。

（如下图示）
二、锥度
1. 锥度的概念：指圆锥的底面直径与锥体高度之比，如为圆锥台，则为上下两底园的直径差与锥体高度之
比。

（如图示）
锥度= D/L 锥度=（D-d）/L
作图步骤：（示例1:3）
1）自A点在水平线上取3等分点，得到B点；
2）自A点在AB的垂直线上上下各取一相同的
等分得到C点和C1点；
3）连接BC、BC1即得1:3的锥度；
4）过点E、F做BC、BC1的平行线，即得所求
圆锥台的锥度线。

3. 锥度的标注：
在图样中应采用下图（a）中的图形符号表示锥度，该符号应配置在基准线上。

表示圆锥的图形符号和锥度应靠近圆锥轮廓标注，基准线应与圆锥的轴线平行，图形符号的方向应与圆锥的方向一致（如图b
示）
图 a 图 b。

cad中标注锥度图形的方法
cad的绘图能力特别强大，所以我们经常绘制一些零件图，比如常见的带锥度的图形。

那么大家知道cad中如何标注锥度图形吗?下面是店铺整理的cad中如何标注锥度图形的方法，希望能帮到大家! cad中标注锥度图形的方法一
1、上口尺寸、下口尺寸、高度，如图1。

2、知道角度和高度，如图2。

cad中标注锥度图形的方法二
1、多行文字—选择字体为gdt，输入小写y就变成锥度符号了(输入小写z就是斜度符号)，最后把字体再改回先前的字体，输入数字，如1:10。

2、锥度表示正圆锥的底圆直径与圆锥高度之比，在图样中以1：n的形式标注，如图所示：。

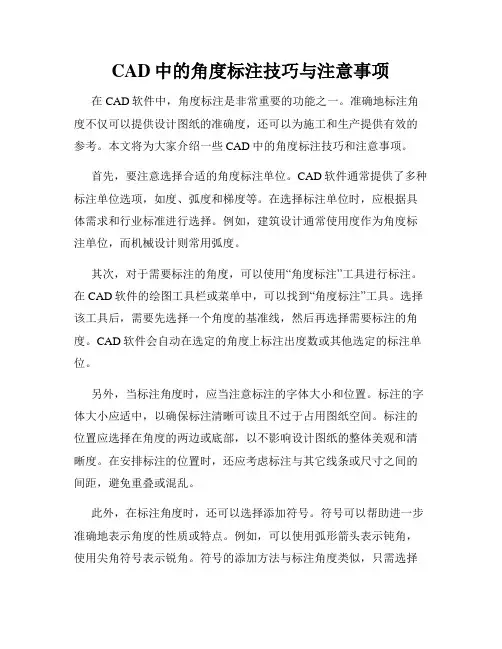

CAD中的角度标注技巧与注意事项在CAD软件中，角度标注是非常重要的功能之一。

准确地标注角度不仅可以提供设计图纸的准确度，还可以为施工和生产提供有效的参考。

本文将为大家介绍一些CAD中的角度标注技巧和注意事项。

首先，要注意选择合适的角度标注单位。

CAD软件通常提供了多种标注单位选项，如度、弧度和梯度等。

在选择标注单位时，应根据具体需求和行业标准进行选择。

例如，建筑设计通常使用度作为角度标注单位，而机械设计则常用弧度。

其次，对于需要标注的角度，可以使用“角度标注”工具进行标注。

在CAD软件的绘图工具栏或菜单中，可以找到“角度标注”工具。

选择该工具后，需要先选择一个角度的基准线，然后再选择需要标注的角度。

CAD软件会自动在选定的角度上标注出度数或其他选定的标注单位。

另外，当标注角度时，应当注意标注的字体大小和位置。

标注的字体大小应适中，以确保标注清晰可读且不过于占用图纸空间。

标注的位置应选择在角度的两边或底部，以不影响设计图纸的整体美观和清晰度。

在安排标注的位置时，还应考虑标注与其它线条或尺寸之间的间距，避免重叠或混乱。

此外，在标注角度时，还可以选择添加符号。

符号可以帮助进一步准确地表示角度的性质或特点。

例如，可以使用弧形箭头表示钝角，使用尖角符号表示锐角。

符号的添加方法与标注角度类似，只需选择合适的符号工具，并按照提示绘制或选择合适的符号即可。

添加符号可以使角度标注更加清晰直观，提高设计图纸的可读性。

此外，需要注意的是，角度标注应尽量避免重叠。

如果多个角度较为接近或共线，标注时应考虑合理的位置和间距，以确保标注清晰可辨。

如果确实无法避免标注重叠，可以选择使用符号或缩小标注字体大小等方法进行处理。

最后，角度标注应与设计图纸其他元素相互配合，形成整体的设计布局。

标注的风格、大小、位置等应与线条、尺寸标注等元素保持一致，使整张设计图纸呈现出整齐、统一的效果。

可以通过设置CAD软件的标注样式或使用图形标注模板来实现这一目标。

斜度与锥度作图及标注1、斜度斜度就是一直线(或平面)对另一直线（或平面）得倾斜度,其大小用该两直线夹角(或两个平面夹角)得正切来表示（图1－１４）,其中BＣ得斜度=tｇα=H/L.在图样中用∠1：n来标注。

斜度符号得画法见图1－15、a，h为字体高度。

图１—16、a为斜度１:５得画法与标注，作图时先取AD作为一个单位长度,再取A Ｂ等于5个单位长度,连接BＤ即得到斜度为１：5得斜度线、图1-16、b为斜度标注示例。

注意:斜度符号得方向应与斜度方向一致.图1－14 斜度图1－15 斜度与锥度符号得画法a)斜度符号b)锥度符号图1－16 斜度得画法及标注a)斜度画法b)斜度标注示例2、锥度正圆锥体得锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台)得锥度为其上、下底圆直径之差与圆台高之比(图1－１7），即截头正圆锥得锥度=（D—ｄ）/L=2tgα/２，其中α为锥度.锥度在图样上用１：ｎ形式符注。

锥度符号得画法见图1—1５、ｂ,h为字体高度。

图1－18为锥度标注示例.锥度符号得方向应与圆锥方向一致. 图1－19为锥度得画图步骤及标注。

图1－17 锥度图1－18 锥度标注示例图1－19 锥度得画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨得图形,她们得轮廓线都就是由直线与圆弧、圆弧与圆弧连接起来得。

所谓圆弧连接,就是指用一圆弧光滑连接相邻两线段(或圆弧)得作图方法。

图1－20 圆弧连接实例a)吊钩b)搭钩c)摇杆d)钢轨圆弧得连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线与已知圆弧。

(3)用圆弧连接两已知圆弧。

线段连接作图得关键在于,找出连接圆弧得圆心位置及与两被连接线段连接处得切点位置。

图1-21示出已知圆弧半径为R得三种连接形式得作图方法。

图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆，然后将60°、30°一角板得短直角边紧贴丁字尺, 并使其斜边分别通过A点与Ｄ点作直线AB与ＤE,再翻转三角板用同样方法画AF与CＤ，这样, 圆周就被六等分了(图１—1２、ａ)、连接Ｂ、Ｃ与Ｅ、F，就可得到内接正六边形ABCＤEF。

CAD绘图中的角度与方向标注技巧在CAD绘图中，角度和方向标注是非常重要的技巧，它们能够帮助我们准确地传达设计意图和方向。

本文将介绍一些在CAD软件中实现角度和方向标注的技巧。

一、角度标注技巧在CAD软件中，角度标注可以通过使用“角度标注”工具来实现。

其中，以下几点是需要注意的技巧：1. 设置角度基准线：在进行角度标注之前，我们需要设置一个基准线。

基准线可以使得标注更加直观和清晰。

通过选择“角度标注”工具后，我们可以鼠标点击两个点确定基准线的起点和终点。

2. 编辑文字样式：角度标注中的文字是相当重要的，我们可以通过更改文字样式来使得标注更加醒目和易读。

可以选择不同的字体、字号、颜色等来进行编辑。

3. 使用标注线：角度标注中的标注线可以帮助我们更加准确地表达设计意图。

通过选择“标注线”选项，我们可以控制标注线的长度和显示方式。

二、方向标注技巧方向标注是指在CAD绘图中表达设备或构件朝向的一种标注技巧。

以下是一些相关技巧：1. 使用箭头标识方向：CAD软件中可以使用箭头图形来标识方向。

通过选择“箭头标注”工具，我们可以在绘图中添加箭头来指示设备或构件的方向。

2. 编辑箭头样式：箭头样式可以根据实际需要进行编辑。

通过选择箭头对象，我们可以更改箭头的大小、样式和颜色等。

3. 使用文字描述方向：除了箭头，我们也可以通过文字来描述方向。

通过选择“文字标注”工具，我们可以在绘图中添加文字来表达方向信息。

三、其他标注技巧除了角度和方向标注，CAD软件中还有其他一些常见的标注技巧：1. 尺寸标注：尺寸标注是CAD设计中常用的一种标注方式。

通过选择“尺寸标注”工具，我们可以绘制距离、长度等尺寸标注。

可以根据需要编辑文字样式和尺寸线样式。

2. 注释标注：注释标注可以用于解释和说明设计中的重要信息。

通过选择“注释标注”工具，我们可以在绘图中添加注释。

可以调整注释的位置和字体样式。

3. 绿色待定综上所述，CAD绘图中的角度和方向标注是非常重要的技巧。

斜度和锥度作图及标注1. 斜度斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。

在图样中用∠1:n来标注。

斜度符号的画法见图1-15.a,h为字体高度。

图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。

注意:斜度符号的方向应与斜度方向一致。

图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b）锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比。

截头正圆锥(圆台)的锥度为其上、下底圆直径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。

锥度在图样上用1:n形式符注。

锥度符号的画法见图1-15.b,h为字体高度。

图1-18为锥度标注示例。

锥度符号的方向应与圆锥方向一致。

图1-19为锥度的画图步骤及标注。

图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。

所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。

图1－20 圆弧连接实例a）吊钩b）搭钩c）摇杆d）钢轨圆弧的连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线和已知圆弧。

(3)用圆弧连接两已知圆弧。

线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。

图1-21示出已知圆弧半径为R的三种连接形式的作图方法。

图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆,然后将60°、30°一角板的短直角边紧贴丁字尺, 并使其斜边分别通过A点和D点作直线AB和DE,再翻转三角板用同样方法画AF和CD,这样, 圆周就被六等分了(图1-12.a).连接B、C和E、F,就可得到内接正六边形ABCDEF。

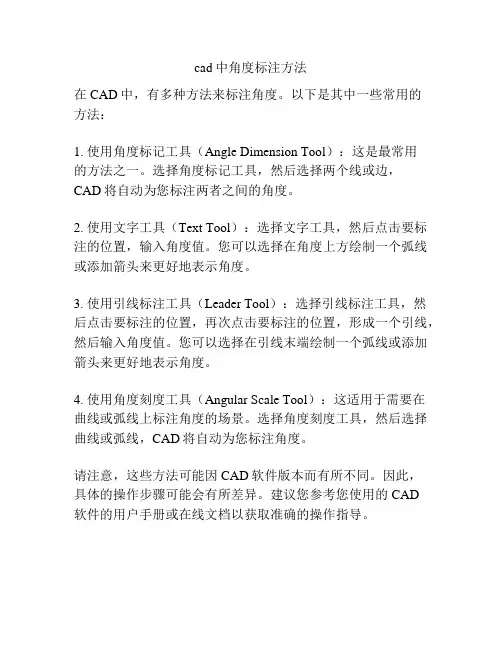

cad中角度标注方法
在CAD中，有多种方法来标注角度。

以下是其中一些常用的
方法：
1. 使用角度标记工具（Angle Dimension Tool）：这是最常用
的方法之一。

选择角度标记工具，然后选择两个线或边，
CAD将自动为您标注两者之间的角度。

2. 使用文字工具（Text Tool）：选择文字工具，然后点击要标注的位置，输入角度值。

您可以选择在角度上方绘制一个弧线或添加箭头来更好地表示角度。

3. 使用引线标注工具（Leader Tool）：选择引线标注工具，然后点击要标注的位置，再次点击要标注的位置，形成一个引线，然后输入角度值。

您可以选择在引线末端绘制一个弧线或添加箭头来更好地表示角度。

4. 使用角度刻度工具（Angular Scale Tool）：这适用于需要在
曲线或弧线上标注角度的场景。

选择角度刻度工具，然后选择曲线或弧线，CAD将自动为您标注角度。

请注意，这些方法可能因CAD软件版本而有所不同。

因此，
具体的操作步骤可能会有所差异。

建议您参考您使用的CAD
软件的用户手册或在线文档以获取准确的操作指导。

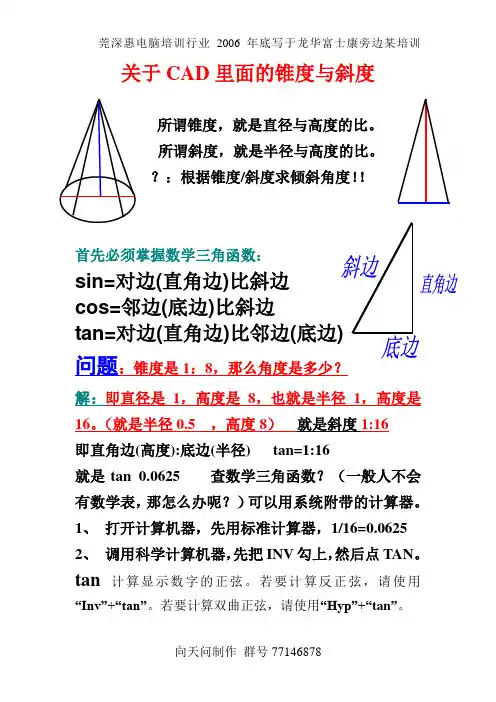

关于CAD 里面的锥度与斜度
所谓锥度，就是直径与高度的比。

所谓斜度，就是半径与高度的比。

？：根据锥度/斜度求倾斜角度！！ 首先必须掌握数学三角函数：
sin=对边(直角边)比斜边
cos=邻边(底边)比斜边
tan=对边(直角边)比邻边(底边问题：锥度是1：8，那么角度是多少？
解：即直径是1，高度是8，也就是半径1，高度是
16。

（就是半径0.5 ，高度8） 就是斜度1:16 即直角边(高度):底边(半径) tan=1:16
就是tan 0.0625 查数学三角函数？（一般人不会有数学表，那怎么办呢？）可以用系统附带的计算器。

1、 打开计算机器，先用标准计算器，1/16=0.0625
2、 调用科学计算机器，先把INV 勾上，然后点TAN 。

tan 计算显示数字的正弦。

若要计算反正弦，请使用“Inv”+“tan”。

若要计算双曲正弦，请使用“Hyp”+“tan ”。

其它类似。

，，，，在电脑培训行业有一本CAD练习册，老虎工作室出的，大家都用这个，在最后有一道题就是类似这样的，很多人只知道答案，不知如何解
本人数学基础差，当时富士康有一位员工过来学习，女生，26岁，她原来是在北方某初级中学教数学的，不安于现状，就跑出来打工，正好这道理我就咨询了她数学方面的知识，才把这道理解出来。
