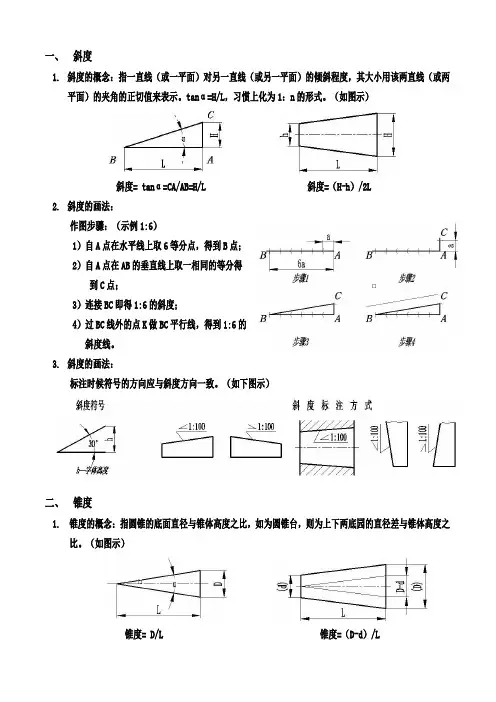

一、斜度
1.斜度的概念：指一直线（或一平面）对另一直线（或另一平面）的倾斜程度，其大小用该两直线（或两
平面）的夹角的正切值来表示。
tanα=H/L，习惯上化为1：n的形式。
（如图示）
斜度= tanα=CA/AB=H/L 斜度=（H-h）/2L
2.斜度的画法：
作图步骤：（示例1:6）
1）自A点在水平线上取6等分点，得到B点；
2）自A点在AB的垂直线上取一相同的等分得
到C点；
3）连接BC即得1:6的斜度；
4）过BC线外的点K做BC平行线，得到1:6的
斜度线。
3.斜度的画法：
标注时候符号的方向应与斜度方向一致。
（如下图示）
二、锥度
1. 锥度的概念：指圆锥的底面直径与锥体高度之比，如为圆锥台，则为上下两底园的直径差与锥体高度之
比。
（如图示）
锥度= D/L 锥度=（D-d）/L
作图步骤：（示例1:3）
1）自A点在水平线上取3等分点，得到B点；
2）自A点在AB的垂直线上上下各取一相同的
等分得到C点和C1点；
3）连接BC、BC1即得1:3的锥度；
4）过点E、F做BC、BC1的平行线，即得所求
圆锥台的锥度线。
3. 锥度的标注：
在图样中应采用下图（a）中的图形符号表示锥度，该符号应配置在基准线上。
表示圆锥的图形符号和锥度应靠近圆锥轮廓标注，基准线应与圆锥的轴线平行，图形符号的方向应与圆锥的方向一致（如图b
示）
图 a 图 b。
如何在CAD软件中制作精确的斜率和角度在现代工程设计和建筑行业中，精确的斜率和角度是非常重要的。
在CAD软件中，我们可以使用一些技巧来制作精确的斜率和角度。
本文将介绍一些实用的方法，帮助您在CAD软件中完成精确的设计。
首先，要制作精确的斜率和角度，我们需要首先了解CAD软件中的单位设置。
一般来说，CAD软件使用度（°）作为角度单位，使用米（m）或毫米（mm）作为线性单位。
在开始设计之前，确保您已经正确设置了单位。
接下来，我们将介绍如何使用CAD软件中的工具来创建精确的斜率和角度。
1. 直线上的斜率在CAD软件中绘制直线的时候，可以通过指定斜率来绘制倾斜的直线。
首先选择绘制直线的工具，然后在命令栏中输入"斜率"或"角度"来设置直线的斜率。
例如，如果要绘制一个斜度为1/2的直线，可以在命令栏中输入"斜率 1/2"，然后按下回车键。
接下来，选择直线的起点和终点，CAD软件将会根据设置的斜率绘制出相应的直线。
2. 线段的角度有时候我们需要制作一个具有特定角度的线段。
在CAD软件中，可以使用直线工具和旋转工具来完成这个任务。
首先，使用直线工具创建一条线段。
然后，选择旋转工具，点击线段的一端作为旋转的基准点，然后输入要旋转的角度值。
按下回车键，线段将按照指定的角度进行旋转。
3. 倾斜的矩形在CAD软件中制作倾斜的矩形也是非常常见的需求。
可以使用矩形工具和旋转工具来完成这个任务。
首先，使用矩形工具创建一个水平的矩形。
然后，选择旋转工具，点击矩形的中心点作为旋转的基准点，然后输入要旋转的角度值。
按下回车键，矩形将按照指定的角度进行旋转。
4. 使用坐标控制角度如果你需要非常精确的角度控制，可以使用坐标控制方法。
在CAD软件中，可以通过指定线段的起点、终点和倾斜角度来绘制线段。
首先，选择绘制直线的工具，然后在命令栏中输入"@"接下来，输入起点的坐标，如"(0,0)"，然后按下分号键";"。
斜度和锥度作图及标注1. 斜度斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。
在图样中用∠1:n来标注。
斜度符号的画法见图1-15.a,h为字体高度。
图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致。
图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b）锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比。
截头正圆锥(圆台)的锥度为其上、下底圆直径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。
锥度在图样上用1:n形式符注。
锥度符号的画法见图1-15.b,h为字体高度。
图1-18为锥度标注示例。
锥度符号的方向应与圆锥方向一致。
图1-19为锥度的画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。
图1－20 圆弧连接实例a）吊钩b）搭钩c）摇杆d）钢轨圆弧的连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线和已知圆弧。
(3)用圆弧连接两已知圆弧。
线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。
图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆,然后将60°、30°一角板的短直角边紧贴丁字尺, 并使其斜边分别通过A点和D点作直线AB和DE,再翻转三角板用同样方法画AF和CD,这样, 圆周就被六等分了(图1-12.a).连接B、C和E、F,就可得到内接正六边形ABCDEF。
cad中标注锥度图形的方法
cad的绘图能力特别强大，所以我们经常绘制一些零件图，比如常见的带锥度的图形。
那么大家知道cad中如何标注锥度图形吗?下面是店铺整理的cad中如何标注锥度图形的方法，希望能帮到大家! cad中标注锥度图形的方法一
1、上口尺寸、下口尺寸、高度，如图1。
2、知道角度和高度，如图2。
cad中标注锥度图形的方法二
1、多行文字—选择字体为gdt，输入小写y就变成锥度符号了(输入小写z就是斜度符号)，最后把字体再改回先前的字体，输入数字，如1:10。
2、锥度表示正圆锥的底圆直径与圆锥高度之比，在图样中以1：n的形式标注，如图所示：。

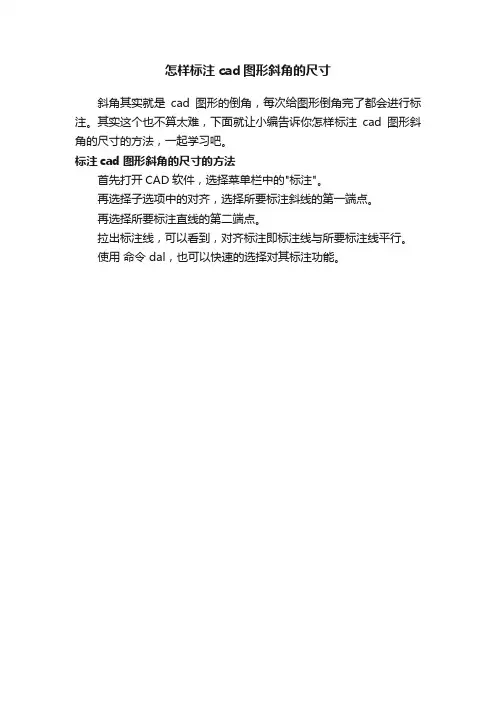

怎样标注cad图形斜角的尺寸
斜角其实就是cad图形的倒角，每次给图形倒角完了都会进行标注。
其实这个也不算太难，下面就让小编告诉你怎样标注cad图形斜角的尺寸的方法，一起学习吧。
标注cad图形斜角的尺寸的方法
首先打开CAD软件，选择菜单栏中的"标注"。
再选择子选项中的对齐，选择所要标注斜线的第一端点。
再选择所要标注直线的第二端点。
拉出标注线，可以看到，对齐标注即标注线与所要标注线平行。
使用命令 dal，也可以快速的选择对其标注功能。
斜度和锥度作图及标注1. 斜度斜度是一直线(或平面）对另一直线（或平面）的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示（图1—14）,其中BC的斜度=tgα=H/L。
在图样中用∠1：n来标注。
斜度符号的画法见图1-15。
a，h为字体高度. 图1-16。
a为斜度1:5的画法与标注，作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线。
图1-16.b为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致.图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b)锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台）的锥度为其上、下底圆直径之差与圆台高之比(图1—17），即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。
锥度在图样上用1:n形式符注。
锥度符号的画法见图1—15.b,h为字体高度。
图1—18为锥度标注示例。
锥度符号的方向应与圆锥方向一致。
图1-19为锥度的画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接,是指用一圆弧光滑连接相邻两线段（或圆弧)的作图方法。
图1－20 圆弧连接实例a）吊钩b)搭钩c）摇杆d)钢轨圆弧的连接有3种基本形式:（1）用圆弧连接两条已知直线；（2)用圆弧连接已知直线和已知圆弧。
(3）用圆弧连接两已知圆弧。
线段连接作图的关键在于,找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置.图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆，然后将60°、30°一角板的短直角边紧贴丁字尺，并使其斜边分别通过A点和D点作直线AB和DE，再翻转三角板用同样方法画AF和CD，这样，圆周就被六等分了（图1-12。
CAD中的角度标注技巧在CAD软件中，角度标注是非常重要的一项技巧。
通过准确标注角度，可以让设计师和工程师更好地理解和应用设计图纸上的各个角度，从而确保设计的准确性和可执行性。
这里将介绍几种常用的CAD角度标注技巧，希望能对读者在使用CAD软件时有所帮助。
第一种角度标注技巧是使用CAD软件提供的自动标注工具。
在大多数CAD软件中，都内置了角度标注工具，可以帮助用户快速而准确地完成标注。
操作方式通常是选择要标注的角度，然后点击相应的标注工具按钮即可将角度标注添加到图纸中。
这种方法简单方便，适用于相对简单的角度标注。
第二种角度标注技巧是手动标注。
有时，在设计和绘制复杂的图纸时，自动标注工具可能无法满足需求。
这时，我们可以选择手动标注来完成任务。
手动标注的方式有很多种，下面将介绍其中两种常用的方法。
第一种手动标注方法是使用直尺和量角器。
首先，用CAD软件绘制出角度所在的直线，在纸质图纸上使用直尺和量角器测量出角度的大小，然后将测得的角度手动标注在CAD软件中的相应位置。
这种方法虽然相对繁琐，但可以保证标注的准确性。
第二种手动标注方法是使用CAD软件的构图功能。
在CAD软件中，可以通过绘制与角度相等的构图来完成角度标注。
具体操作方法如下：首先，选择一条与角度相等的线，点击构图功能的按钮，然后将选中的线与需要标注的角度组合在一起。
接下来，用户可以通过CAD软件的填充颜色或标签等功能将标注标识出来。
这种方法相对简单，适用于较为复杂的角度标注需求。
除了上述介绍的角度标注技巧外，还有一些其他的小技巧可以帮助我们更好地完成角度标注。
比如，可以设置CAD软件的快捷键，以便在绘制图纸时更方便地添加标注。
此外，还可以通过CAD软件的图层管理功能，将角度标注分层显示，以便于后续的编辑和调整。
总结起来，CAD软件中的角度标注技巧包括自动标注和手动标注两种方法。
无论是选择哪种方法，都需要保证标注的准确性和可读性。
通过灵活运用CAD软件提供的工具和功能，设计人员可以更好地完成角度标注任务，提高工作效率和图纸的质量。
CAD绘图中的角度与方向标注技巧在CAD绘图中，角度和方向标注是非常重要的技巧，它们能够帮助我们准确地传达设计意图和方向。
本文将介绍一些在CAD软件中实现角度和方向标注的技巧。
一、角度标注技巧在CAD软件中，角度标注可以通过使用“角度标注”工具来实现。
其中，以下几点是需要注意的技巧：1. 设置角度基准线：在进行角度标注之前，我们需要设置一个基准线。
基准线可以使得标注更加直观和清晰。
通过选择“角度标注”工具后，我们可以鼠标点击两个点确定基准线的起点和终点。
2. 编辑文字样式：角度标注中的文字是相当重要的，我们可以通过更改文字样式来使得标注更加醒目和易读。
可以选择不同的字体、字号、颜色等来进行编辑。
3. 使用标注线：角度标注中的标注线可以帮助我们更加准确地表达设计意图。
通过选择“标注线”选项，我们可以控制标注线的长度和显示方式。
二、方向标注技巧方向标注是指在CAD绘图中表达设备或构件朝向的一种标注技巧。
以下是一些相关技巧：1. 使用箭头标识方向：CAD软件中可以使用箭头图形来标识方向。
通过选择“箭头标注”工具，我们可以在绘图中添加箭头来指示设备或构件的方向。
2. 编辑箭头样式：箭头样式可以根据实际需要进行编辑。
通过选择箭头对象，我们可以更改箭头的大小、样式和颜色等。
3. 使用文字描述方向：除了箭头，我们也可以通过文字来描述方向。
通过选择“文字标注”工具，我们可以在绘图中添加文字来表达方向信息。
三、其他标注技巧除了角度和方向标注，CAD软件中还有其他一些常见的标注技巧：1. 尺寸标注：尺寸标注是CAD设计中常用的一种标注方式。
通过选择“尺寸标注”工具，我们可以绘制距离、长度等尺寸标注。
可以根据需要编辑文字样式和尺寸线样式。
2. 注释标注：注释标注可以用于解释和说明设计中的重要信息。
通过选择“注释标注”工具，我们可以在绘图中添加注释。
可以调整注释的位置和字体样式。
3. 绿色待定综上所述，CAD绘图中的角度和方向标注是非常重要的技巧。
cad的坡度图形怎样标注
其实一些带坡度的cad图形标注起来也不难，只要当作是斜度图形就行了。
但是很多同学还不太清楚。
那么接下来下面是店铺整理的一些关于cad的坡度图形怎样标注，供您参阅。
cad的坡度图形标注的方法一
直接拉一条引线，然后用单行文字在上面打上(斜度1.5)就完事啦cad的坡度图形标注的方法二
1、标注线和文字会随着标注的位置方向一致：快捷键DAL, (*DIMALIGNED(对齐标注))。
2、在“1”标注好的基础上，选择方才那个标注，再点选标注图标栏中“编辑标注”或输入“DED”，然后选择倾斜，输入倾斜的角度即可。
这个适合轴测图的标注。
斜度、锥度1.斜度一直线〔或平面〕对另一直线〔或平面〕的倾斜程度称为斜度。
其大小用该两直线〔或平面〕间夹角的正切来表示，通常把比值化成1：n的形式，如图1-40。
机件上斜度的标注采用斜度符号和比值，如图1-41。
标注斜度时，符号的方向应与斜度方向一致。
斜度符号的画法如图1-42。
以图1-43a为例，说明斜度的画法，步骤如下：1〕画图1-43b，使AB为5个单位，BC为1个单位；2〕延长BA至F，使BF为50。
由F作FE垂直于BF且FE=8。
过E 作ED平行AC，最后连接BD，作图完成，如图1-43c。
图1-40 斜度定义图1-41 斜度标注图1-42 斜度符号的画法a 斜度例子b 画法步骤1c 画法步骤2图1-43 斜度画法图1-44 锥度定义图1-45 锥度标注图1-46 锥度符号a 锥度例子b 画法步骤1c 画法步骤2图1-47 锥度画法2.锥度正圆锥底圆直径与其高度之比称为锥度。
假设是正圆锥台，那么锥度为两底圆直径之差与其高度之比。
通常也把锥度写成1：n的形式，见图1-44。
锥度的标注如图1-45所示，符号的方向应与锥度方向一致。
锥度符号的画法如图1-46。
以图1-47a为例，说明锥度的画法，步骤如下：1〕画图1-47b，其中AB为1个单位〔AC、CB分别为个单位〕，CD 为5个单位。
2〕延长CD至E，使CE为32。
延长AB至FG，使FG为16。
过F作FH平行AD，过G作GK平行BD。
过E作CE的垂线分别与FH交于H，与GK交于K，作图完成，如图1-47c。
cad中角度标注方法
在CAD中，有多种方法来标注角度。
以下是其中一些常用的
方法：
1. 使用角度标记工具（Angle Dimension Tool）：这是最常用
的方法之一。
选择角度标记工具，然后选择两个线或边，
CAD将自动为您标注两者之间的角度。
2. 使用文字工具（Text Tool）：选择文字工具，然后点击要标注的位置，输入角度值。
您可以选择在角度上方绘制一个弧线或添加箭头来更好地表示角度。
3. 使用引线标注工具（Leader Tool）：选择引线标注工具，然后点击要标注的位置，再次点击要标注的位置，形成一个引线，然后输入角度值。
您可以选择在引线末端绘制一个弧线或添加箭头来更好地表示角度。
4. 使用角度刻度工具（Angular Scale Tool）：这适用于需要在
曲线或弧线上标注角度的场景。
选择角度刻度工具，然后选择曲线或弧线，CAD将自动为您标注角度。
请注意，这些方法可能因CAD软件版本而有所不同。
因此，
具体的操作步骤可能会有所差异。
建议您参考您使用的CAD
软件的用户手册或在线文档以获取准确的操作指导。
关于CAD 里面的锥度与斜度
所谓锥度，就是直径与高度的比。
所谓斜度，就是半径与高度的比。
？：根据锥度/斜度求倾斜角度！！ 首先必须掌握数学三角函数：
sin=对边(直角边)比斜边
cos=邻边(底边)比斜边
tan=对边(直角边)比邻边(底边问题：锥度是1：8，那么角度是多少？
解：即直径是1，高度是8，也就是半径1，高度是
16。
（就是半径0.5 ，高度8） 就是斜度1:16 即直角边(高度):底边(半径) tan=1:16
就是tan 0.0625 查数学三角函数？（一般人不会有数学表，那怎么办呢？）可以用系统附带的计算器。
1、 打开计算机器，先用标准计算器，1/16=0.0625
2、 调用科学计算机器，先把INV 勾上，然后点TAN 。
tan 计算显示数字的正弦。
若要计算反正弦，请使用“Inv”+“tan”。
若要计算双曲正弦，请使用“Hyp”+“tan ”。
其它类似。
，，，，在电脑培训行业有一本CAD练习册，老虎工作室出的，大家都用这个，在最后有一道题就是类似这样的，很多人只知道答案，不知如何解
本人数学基础差，当时富士康有一位员工过来学习，女生，26岁，她原来是在北方某初级中学教数学的，不安于现状，就跑出来打工，正好这道理我就咨询了她数学方面的知识，才把这道理解出来。
CAD技巧：标注大全都在这，赶紧学习！下面是AutoCAD标注大全，可以收藏转发，从事AutoCAD的目前来说，还是不错的。
我的几个专科同学，有去机械、建筑、工艺品的都有，在一线城市工作，最低的都在8000以上。
AutoCAD软件只是个绘图工具，重要的在于设计，这是拿年薪的基础！标注大全：一、线性尺寸标注二、角度尺寸标注三、圆的直径标注四、圆弧半径标注五、斜度和锥度标注六、大圆弧标注七、球面标注八、板状类零件标注九、狭小部位的注法十、小半径注法十一、小直径注法十二、弦长及弧长标注十三、正方形结构标注十四、对称机件标注标注：1、dli : 直线标注2、dal : 斜线标注3、dan : 角度标注4、dba : 层级标注5、dce : 标注圆心6、dco : 连续标注7、ddi : 直径标注8、ded : 编辑标注尺寸标注：1、DLI, *DIMLINEAR（直线标注）2、DAL, *DIMALIGNED（对齐标注）3、DRA, *DIMRADIUS（半径标注）4、DDI, *DIMDIAMETER（直径标注）5、DAN, *DIMANGULAR（角度标注）6、DCE, *DIMCENTER（中心标注）7、DOR, *DIMORDINATE（点标注）8、TOL, *TOLERANCE（标注形位公差）9、LE, *QLEADER（快速引出标注）10、DBA, *DIMBASELINE（基线标注）11、DCO, *DIMCONTINUE（连续标注）12、D, *DIMSTYLE（标注样式）13、DED, *DIMEDIT（编辑标注）14、DOV, *DIMOVERRIDE(替换标注系统变量)15、DAR,(弧度标注，CAD2006)16、DJO，（折弯标注，CAD2006）免费海量图纸资源——迅捷CAD图库这个地方是小编的参考图纸来源，各种图纸都有，还有视频教学，非常好，给大家分享一下！。
斜度和锥度作图及标注1•斜度斜度是一直线（或平面）对另一直线（或平面）的倾斜度，其大小用该两直线夹 角（或两个平面夹角）的正切来表示（图1-14）,其中BC 的斜度=tg a =H/L 在图样中 用/ 1:n 来标注。
斜度符号的画法见图1-15.a,h 为字体高度。
图1-16.a 为斜度1:5 的画法与标注，作图时先取AD 作为一个单位长度，再取AB 等于5个单位长度，连 接BD 即得到斜度为1:5的斜度线.图1-16.b 为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致。
图1 — 16斜度的画法及标注2•锥度正圆锥体的锥度指锥体底圆直径与其高度之比。
截头正圆锥（圆台）的锥度为a ）斜度画法b ）斜度标注示例图1 — 14斜度 图1— 15斜度和锥度符号的画法 a ）斜度符号 b ）锥度符号其上、下底圆直径之差与圆台高之比（图1-17）,即截头正圆锥的锥度=（D-d）/L=2tg a其中a为锥度。
锥度在图样上用1：n形式符注。
锥度符号的画法见图1-15.b,h为字体高度。
图1-18为锥度标注示例。
锥度符号的方向应与圆锥方向致。
图1-19为锥度的画图步骤及标注图1 - 19锥度的画图步骤及标注圆弧连接图1-20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。
图1- 17锥度图1 - 18锥度标注示例甩摇己知尺扌■出搭血范国堆；苗岀再皿轻经5牛琼位忙曙「帀心這不，肛即眄■的平和址标誉,a )吊钩b )搭钩c )摇杆d )钢轨圆弧的连接有3种基本形式：(1) 用圆弧连接两条已知直线；(2) 用圆弧连接已知直线和已知圆弧。
(3) 用圆弧连接两已知圆弧。
线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接 处的切点位置。
图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
ft阿才图1- 21圆弧连接示例六等分圆周或作正多边形根据已知直径d 画圆然后将60° 30。
斜度与锥度作图及标注
1、斜度
斜度就是一直线(或平面)对另一直线（或平面）得倾斜度,其大小用该两直线夹角(或两个平面夹角)得正切来表示（图1－１４）,其中BＣ得斜度=tｇα=H/L.在图样中用∠1：n来标注。
斜度符号得画法见图1－15、a，h为字体高度。
图１—16、a为斜度１:５得画法与标注，作图时先取AD作为一个单位长度,再取A Ｂ等于5个单位长度,连接BＤ即得到斜度为１：5得斜度线、图1-16、b为斜度标注示例。
注意:斜度符号得方向应与斜度方向一致.
图1－14 斜度图1－15 斜度与锥度符号得画法
a)斜度符号b)锥度符号
图1－16 斜度得画法及标注
a)斜度画法b)斜度标注示例
2、锥度
正圆锥体得锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台)得锥度为其上、下底圆直径之差与圆台高之比(图1－１7），即截头正圆锥得锥度=（D—ｄ）
/L=2tgα/２，其中α为锥度.锥度在图样上用１：ｎ形式符注。
锥度符号得画法见图1—1５、ｂ,h为字体高度。
图1－18为锥度标注示例.锥度符号得方向应与圆锥方向一致. 图1－19为锥度得画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例
图1－19 锥度得画图步骤及标注
圆弧连接
图1－20画出了吊钩、搭钩、摇杆、钢轨得图形,她们得轮廓线都就是由直线与圆弧、圆弧与圆弧连接起来得。
所谓圆弧连接,就是指用一圆弧光滑连接相邻两线段(或圆弧)得作图方法。
图1－20 圆弧连接实例
a)吊钩b)搭钩c)摇杆d)钢轨
圆弧得连接有3种基本形式:
(1)用圆弧连接两条已知直线;
(2)用圆弧连接已知直线与已知圆弧。
(3)用圆弧连接两已知圆弧。
线段连接作图得关键在于,找出连接圆弧得圆心位置及与两被连接线段连接处得切点位置。
图1-21示出已知圆弧半径为R得三种连接形式得作图方法。
图1－21 圆弧连接示例
六等分圆周或作正多边形
根据已知直径d画圆，然后将60°、30°一角板得短直角边紧贴丁字尺, 并使其斜边分别通过A点与Ｄ点作直线AB与ＤE,再翻转三角板用同样方法画AF与CＤ，这样, 圆周就被六等分了(图１—1２、ａ)、连接Ｂ、Ｃ与Ｅ、F，就可得到内接正六边形ABCＤEF。
根据正六边形得边长等于其外接圆半径得原理, 也可用圆规直接找出六边形得六个顶点。
作图过程如图1-12、b所示。
图１-11内接正六边形得画法
a）用三角板与丁字尺画正六边形ｂ）用圆规画正六边形
2、五等分圆周或作正五边形（图1-１３）
（１）根据已知直径d画图,过圆心画相互垂直得中心线AB与CＤ。
(２）平分ＯA得中点Ｍ。
(3)以Ｍ为圆心，MC为半径画圆弧与AB相交于N。
则CＮ即为内接正五边形得边长。
（4）以ＣN之长在圆周上从5点起截取１、2、３、4等点，连接5—1-２-3－4即得圆得内接正五边形.
图1-13。
