架空输电线路钢管杆主要构件重量分析

浅析输电线路钢管杆的优化设计摘要：阐述了在输电线路钢管杆的设计中，在满足强度和刚度要求下，对影响钢管杆总重量的挠度、锥度、梢径、截面形状、主杆壁厚和材料等参数的优化设计。

关键词：钢管杆；主杆；横担；挠度；锥度；梢径；截面形状；杆段划分1 前言钢管杆现行的标准为《架空送电线路钢管杆设计技术规定》（DL/T 5130-2001），它主要用以替代传统的自立式角钢铁塔。

钢管杆与铁塔相比具有结构简单、强度高、占地省、安装快捷等特点，同时它具有较低的风载体形系数，作用在钢管杆杆身上的风荷载比铁塔小得多，并且它具有良好的柔性，大大有利于确保其在强风作用下的安全性。

现阶段，随着土地日显紧张，高压线路走廊越来越狭窄，钢管杆由于杆径小，占地少，需要的走廊比较小，能满足在走廊受限制地区架设架空线路的需要，因而得到广泛使用。

2 钢管杆的优化设计钢管杆最主要是由主杆和横担两部分构成，其中主杆的作用就是承担通过横担传导的导地线和金具的外荷载，以及来自杆体自身的风荷载，而横担的作用则是直接对导地线和金具的外负荷的承载，所以输电线路钢管杆的设计优化主要表现为对主杆、横担的优化设计。

2.1主杆的优化设计总述在输电线路钢管杆的设计中，主杆占总重量的比重一般可达到60%以上，因此将主杆优化作为首要考虑的因素。

如果仅以计算强度作为控制条件，运行时杆顶挠度可达杆身高度的30‰，不仅影响美观，挠度也超出了钢管杆材料的最大韧度，同时也不满足《架空送电线路钢管杆设计技术规定》（DL/T 5130-2001）6.2.1条：【在荷载的长期效应组合（无冰、风速5m/s及年平均气温）作用下，钢管杆杆顶的最大挠度不应超过下列数值：1 直线型杆 1）直线杆不大于杆身高度的5‰；2）直线转角杆不大于杆身高度的7‰。

2 转角和终端杆 1）66kV及以下电压等级挠度不大于杆身高度的15‰；2）110kV～220kV电压等级挠度不大于杆身高度的20‰。

】。

综上所述，要以控制杆顶的挠度作为首要设计原则。

安全技术/建筑施工输电线路钢管杆施工指导书一、钢管杆的选用1、钢管杆在设计、制造、施工、运行维护等方面技术要求较高，并且造价也相对较高，因此，使用时应根据工程实际情况，严格控制钢管杆的使用范围，一般情况下应尽量少采用钢管杆。

在使用钢管杆时要尽量减少环形焊缝。

2、应根据工程实际情况以及钢管杆的特点，通过技术经济比较，选定合适的导地线安全系数、杆塔档距、呼高、锥度、挠度等技术参数，以确保线路安全运行，并降低工程造价。

3、钢管杆目前型式较多，有圆型和多棱型；等径和锥型；连接型式有法兰连接、插接和焊接连接。

使用时应根据工程特点、使用情况和运行经验，选择技术先进、工艺成熟、质量容易把关的钢管杆结构型式。

4、选用用时应认真对钢管杆制造厂家进行考察，选择设计、制造能力过硬，工艺完善，具备相应生产资质的厂家，并把好钢管杆出厂质量验收关。

5、钢管杆使用必须有齐全的图纸资料、技术文件，内容必须完整正确，满足设计、施工安装、运行和维护的要求，并做好归档。

6、今后进入我公司的钢管杆必须具有安全保证书，使用单位要进行认真核查并存档备查。

对已进入我公司的钢管杆制造厂的生产资质、质量全过程控制、焊接技术标准、工艺以及检测手段等方面进行评估，确定能否继续使用其产品。

二、钢管杆的设计1、钢管杆设计应遵循和满足《架空送电线路钢管杆设计技术规定》（DL/T5130-2001）以及其他相关的技术规定最新版本的标准要求。

2、钢管杆的结构强度设计应由有资质的单位设计，设计单位应提供钢管杆的结构强度计算书和有关设计、制造图纸。

3、按一般流程，钢管杆由制造厂根据使用单位提供的技术参数（包括导地线型号及安全系数、回路数、转角度数、结构尺寸等）、气象条件、地质条件等进行设计、加工（包括基础部分的设计），制造厂应同时对钢管杆的设计、加工质量负责，但使用单位必须严格对制造厂设计的图纸进行审核把关。

4、钢管杆设计时应考虑到施工、运行、维护所需的必要的安全防护措施。

２２０ｋＶ架空线路铁塔组立中的关键技术研究张德强（广东先达电业有限公司）摘　要：铁塔组立构件重量大、吊装风险高，若操作不当将引起严重安全质量事故，在施工过程中需全面重视。

本文以某２２０ｋＶ输变电工程为例，研究组合式抱杆组塔中的关键技术。

通过人字抱杆起立主抱杆、组合补强方式吊装塔腿、分片“十字”补强吊装塔身及Ｎ６４直线塔吊装横担等方式，有效解决横向尺寸宽、单吊质量大而造成的施工困难，望为２２０ｋＶ架空线路铁塔组立提供技术支持和指导。

关键词：铁塔组立；同塔双回；技术方案；施工工艺０　引言铁塔组立是架空线路施工的重要环节，其吊装组立质量直接影响着输电安全效益。

尤其是在超高程铁塔组立过程中，其现场环境较为复杂、高空作业操作难度高、组件吊装长度质量大，传统抱杆组立方式根本无法满足安全标准和质量需求。

如何进一步开发满足要求的新型铁塔［１ ３］组立工艺，加大吊装质量和吊装半径，已经成为人们关注的焦点。

１　工程概况本文主要以某２２０ｋＶ华城站至叶塘站双回线路工程为例，分析超８０ｍ铁塔组立的关键技术及工艺流程，其具体内容如下。

某２２０ｋＶ输变电工程中线路［４ ７］全长２×２４ ２２ｋｍ，采用同塔双回架设，同塔双回挂单回导线线路长１×０ ２４ｋｍ，导线采用２×ＪＬ／ＬＢ２０Ａ ４００／３５型铝包就钢芯铝绞线；铁塔共计７０基，其中耐张塔为２９基，直线塔３９基，钢管塔１基，钢管杆１基，超８０ｍ铁塔参数详见表１。

表１　Ｎ６４铁塔参数塔号塔型全高减腿塔重Ｎ６４２Ｄ２Ｗ２ Ｚ５ ６９８７ｍ６９ｍ５４ ５ｔ Ｎ６４铁塔示意图如图１所示。

铁塔位于广东省梅州市，其梅雨季节周期长，台风、暴雨、强降雨等天气相对频繁，吊装组立过程中施工风险较高，很容易出现由大风、降雨等造成的安全问题和质量缺陷。

同时，该铁塔全高８７ｍ，构件长度较长且重量大，采用传统抱杆吊装方式根本无法达到工艺要求，亟待调整和优化。

图１　Ｎ６４铁塔示意图２　技术方案２ １　工艺要求根据《１０～５００ｋＶ输变电及配电工程质量验收及评定标准第一册：输电线路》（Ｑ／ＣＳＧ４１１００２ ２０１２）、《１１０ｋＶ～７５０ｋＶ架空电力线路施工及验收规范》（ＧＢ５０２３３ ２０１４）及本工程《施工组织设计》等标准规范，Ｎ６４铁塔组立过程中：（１）直线塔结构倾斜不可超过１ ６％；（２）节点间主材弯曲不可超过１／１０００；（３）构件接触面贴合率应超过８８％；（４）６０°以下转角塔向受力反方向侧倾斜度不大于２ ４‰，６０°及以上转角塔不大于４‰。

线路架空结构检算书一、 纵梁检算纵梁采用I100工字钢，据架空图，纵向最大跨度为10.5m ，I100号工字钢截面特性：Ix=668719.78cm4 Wx=13374.39cm3 每米重量：3.2KN/m 荷载计算：纵梁按简支梁检算，列车荷载查《铁路桥涵设计基本规范》，可以将列车荷载换算成均布荷载q=143.6kN/m 。

其上线路设备荷载取20KN/m ，横梁重量q2=1.15×6.5/0.55=9.62KN/m 。

纵梁上的总荷载=147.5+20+9.62=172.82KN/m 。

则：跨中最大弯矩m KN M l q∙===⨯7.2381max 85.1082.1728221 冲击系数按 V=45Km/h 计1+ μ =1.246冲击荷载Mmax=1.246×2381.7=2967.598KN ·m自重荷载m KN M l q∙===⨯1.4485.102.381221 每组架空结构纵梁I100工字钢2片，故：最大弯曲应力M p a M p a k p a w M M 17002.1118.11102301337.02598.29671.44221<==⨯+=+=σ挠度计算：mm l f mm f EI ql 25400102121006687.02103845.1082.17253845max 44==<=⨯=⨯=⨯⨯⨯⨯ 均满足要求！二、横抬梁检算横抬梁计算时，活载取“中—活载”图式中220kN 。

I56横抬梁间距为0.55m ，机车轴间距为1.5m ，因此单线每根横抬梁承的列车活载为：P=110KN 。

每根横抬梁承担的线路、结构自重静荷载为：p1=10KNI45横抬梁的I= 714300000mm4，W= 2551071mm3这时横抬梁受力情况如下：活荷载F=P=220KN冲击荷载: 1+μ=1.315F=110×1.315=144.65KN静荷载F/=P1=10KN1、强度计算通过弯矩图可以求得最大弯矩发生在内侧2.3m 的受力点。

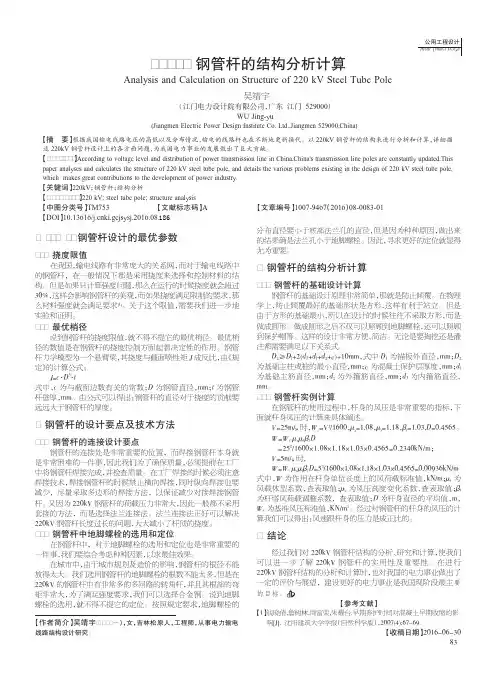

１２２０ｋＶ钢管杆设计的最优参数１．１挠度限值在我国，输电线路有非常庞大的关系网，而对于输电线路中的钢管杆，在一般情况下都是采用挠度来选择和控制材料的结构。

但是如果只计算强度问题，那么在运行的时候挠度就会超过30%，这样会影响钢管杆的美观，而如果挠度满足限制的要求，那么材料强度就会满足要求[1]。

关于这个限值，需要我们进一步地实验和证明。

１．２最优梢径说到钢管杆的挠度限值，就不得不提它的最优梢径。

最优梢径的数值是在钢管杆的挠度控制方面起着决定性的作用。

钢管杆力学模型为一个悬臂梁，其挠度与截面喷性矩J 成反比，由《规定》的计算公式：J =c ·D 3·t 式中，c 为与截面边数有关的常数；D 为钢管直径，mm ；t 为钢管杆壁厚，mm 。

由公式可以得出：钢管杆的直径对于挠度的贡献要远远大于钢管杆的厚度。

２钢管杆的设计要点及技术方法２．１钢管杆的连接设计要点钢管杆的连接处是非常重要的位置，而焊接钢管杆本身就是非常困难的一件事，因此我们为了确保质量，必须提前在工厂中将钢管杆焊接完成，并检查质量。

在工厂焊接的时候必须注意焊接技术，焊接钢管杆的时候禁止横向焊接，同时纵向焊接也要减少，尽量采取多边形的焊接方法，以保证减少对接焊接钢管杆。

又因为220kV 钢管杆的荷载压力非常大，因此一般都不采用套接的方法，而是选择法兰连接法。

法兰连接法正好可以解决220kV 钢管杆长度过长的问题，大大减小了杆顶的挠度。

２．２钢管杆中地脚螺栓的选用和定位在钢管杆中，对于地脚螺栓的选用和定位也是非常重要的一件事，我们要综合考虑种种因素，以求最佳效果。

在城市中，由于城市规划及造价的影响，钢管杆的根径不能放得太大。

我们选用钢管杆的地脚螺栓的根数不能太多，但是在220kV 的钢管杆中有非常多的多回路的转角杆，并且其根部的弯矩非常大，为了满足强度要求，我们可以选择合金钢。

说到地脚螺栓的选用，就不得不提它的定位。

按照规定要求，地脚螺栓的分布直径要小于底部法兰孔的直径，但是因为种种原因，做出来的结果确是法兰孔小于地脚螺栓。

锥形水泥杆,非预应力,整根杆,8m,150mm,F根475锥形水泥杆,非预应力,整根杆,9m,150mm,G根610锥形水泥杆,非预应力,整根杆,10m,150mm,G根750锥形水泥杆,非预应力,整根杆,10m,190mm,K根861锥形水泥杆,非预应力,整根杆,12m,190mm,K根1100锥形水泥杆,非预应力,焊接组装杆,12.5m,190mm,L根1163锥形水泥杆,非预应力,焊接组装杆,15m,190mm,L根1497锥形水泥杆,非预应力,焊接组装杆,18m,190mm,L根1948锥形水泥杆,方形非预应力,整根杆,12m,250mm,Z1根3500锥形水泥杆,方形非预应力,整根杆,14m,250mm,Z1根4500锥形水泥杆,方形非预应力,整根杆,16m,250mm,Z1根5840锥形水泥杆,方形非预应力,整根杆,18m,250mm,Z1根6571锥形水泥杆,方形非预应力,整根杆,12m,190mm,X根3500锥形水泥杆,方形非预应力,整根杆,14m,190mm,X根4500锥形水泥杆,方形非预应力,整根杆,16m,190mm,X根5841锥形水泥杆,方形非预应力,整根杆,18m,190mm,X根6571水泥制品,拉盘,300×600×200块80水泥制品,拉盘,400×800×200块135水泥制品,拉盘,500×1000×200块203水泥制品,拉盘,600×1200×200块359钢芯铝绞线,JL/G1A,35/6吨1000钢芯铝绞线,JL/G1A,50/8吨1000钢芯铝绞线,JL/G1A,70/10吨1000钢芯铝绞线,JL/G1A,95/20吨1000钢芯铝绞线,JL/G1A,120/20吨1000钢芯铝绞线,JL/G1A,150/20吨1000钢芯铝绞线,JL/G1A,185/30吨1000钢芯铝绞线,JL/G1A,240/30吨1000钢绞线,1×7-7.8-1270-B,35,镀锌吨1000钢绞线,1×7-9.0-1270-B,50,镀锌吨1000钢绞线,1×7-11.4-1270-B,80,镀锌吨1000钢绞线,1×19-13.0-1270-B,100,镀锌吨1000布电线,BV,铜,4,1米0.0471布电线,BV,铜,6,1米0.0503布电线,BV,铜,10,1米0.119布电线,BV,铜,16,1米0.179布电线,BV,铜,25,1米0.281布电线,BV,铜,35,1米0.381布电线,BV,铜,50,1米0.521布电线,BV,铜,70,1米0.734布电线,BV,铜,95,1米0.926布电线,BV,铜,120,1米 1.18布电线,BV,铜,150,1米 1.47布电线,BV,铜,185,1米 1.81布电线,BLV,铝,16,1米0.078布电线,BLV,铝,25,1米0.118布电线,BLV,铝,35,1米0.156布电线,BLV,铝,50,1米0.215布电线,BLV,铝,70,1米0.282布电线,BLV,铝,95,1米0.385布电线,BLV,铝,120,1米0.431布电线,BLV,铝,150,1米0.539布电线,BLV,铝,185,1米0.666布电线,BLV,铝,240,1米0.857架空绝缘导线,AC1kV,JKLYJ,50千米176架空绝缘导线,AC1kV,JKLYJ,70千米237架空绝缘导线,AC1kV,JKLYJ,95千米331第 1 页，共 9 页架空绝缘导线,AC1kV,JKLYJ,120千米408架空绝缘导线,AC1kV,JKLYJ,150千米513架空绝缘导线,AC1kV,JKLYJ,185千米616架空绝缘导线,AC1kV,JKLYJ,240千米798架空绝缘导线,AC10kV,JKLYJ,50千米176架空绝缘导线,AC10kV,JKLYJ,70千米237架空绝缘导线,AC10kV,JKLYJ,95千米331架空绝缘导线,AC10kV,JKLYJ,120千米408架空绝缘导线,AC10kV,JKLYJ,150千米513架空绝缘导线,AC10kV,JKLYJ,185千米616架空绝缘导线,AC10kV,JKLYJ,240千米798架空绝缘导线,AC1kV,JKLGYJ,50千米243架空绝缘导线,AC1kV,JKLGYJ,70千米334架空绝缘导线,AC1kV,JKLGYJ,95千米457架空绝缘导线,AC1kV,JKLGYJ,120千米557架空绝缘导线,AC1kV,JKLGYJ,150千米708架空绝缘导线,AC1kV,JKLGYJ,185千米823架空绝缘导线,AC1kV,JKLGYJ,240千米1120架空绝缘导线,AC10kV,JKLGYJ,50/8千米243架空绝缘导线,AC10kV,JKLGYJ,70千米334架空绝缘导线,AC10kV,JKLGYJ,95/20千米457架空绝缘导线,AC10kV,JKLGYJ,120/25千米557架空绝缘导线,AC10kV,JKLGYJ,150千米708架空绝缘导线,AC10kV,JKLGYJ,185/30千米823架空绝缘导线,AC10kV,JKLGYJ,240千米1120架空绝缘导线,AC1kV,JKYJ,35千米352架空绝缘导线,AC1kV,JKYJ,50千米469架空绝缘导线,AC1kV,JKYJ,70千米650架空绝缘导线,AC1kV,JKYJ,95千米917架空绝缘导线,AC1kV,JKYJ,120千米1149架空绝缘导线,AC1kV,JKYJ,150千米1450架空绝缘导线,AC1kV,JKYJ,185千米1748瓷横担绝缘子,S-185只 4.5盘形悬式瓷绝缘子,U70B/146,255,146,320只 5.5柱式瓷绝缘子,57-2只9.8柱式瓷绝缘子,57-3只12针式瓷绝缘子,P-10T,105,195只 2.25蝶式绝缘子,ED-1只0.75拉紧绝缘子,J-4.5只0.5拉紧绝缘子,J-9只 2.2耐张线夹-螺栓型,NLD-1付 1.3耐张线夹-螺栓型,NLD-2付 2.1耐张线夹-螺栓型,NLD-3付 4.6耐张线夹-螺栓型,NLD-4付7耐张线夹-螺栓型,NLL-1付0.8耐张线夹-螺栓型,NLL-2付 1.6耐张线夹-螺栓型,NLL-3付 2.4耐张线夹-楔型绝缘,NJL50/70付 2.1耐张线夹-楔型绝缘,NJL70-120付 4.6耐张线夹-楔型绝缘,NJL150-240付7拉线金具-UT型线夹,NUT-1付 2.1拉线金具-UT型线夹,NUT-2付 3.2拉线金具-UT型线夹,NUT-3付 5.4拉线金具-锲型线夹,NX-1付 1.2拉线金具-锲型线夹,NX-2付 1.8拉线金具-锲型线夹,NX-3付 3.2耐张线夹-预绞式,NL-35/G付0.8第 2 页，共 9 页耐张线夹-预绞式,NL-50/G付1耐张线夹-预绞式,NL-70/G付 1.7耐张线夹-预绞式,NL-100/G付 3.4联结金具-球头挂环,QP-7只0.27联结金具-碗头挂板,W-7B只0.92联结金具-直角挂板,Z-7只0.56联结金具-平行挂板,P-7只0.6联结金具-平行挂板,PD-12只0.94联结金具-U型挂环,UL-16只 1.64保护金具-防振锤,FDZ-1付 1.5保护金具-防振锤,FDZ-2付 2.4保护金具-防振锤,FDZ-3付 4.5保护金具-防振锤,FDZ-4付 5.6接续金具-并沟线夹,JB-1付0.11接续金具-并沟线夹,JB-2付0.15接续金具-并沟线夹,JB-3付0.4接续金具-并沟线夹,JB-4付0.85接续金具-并沟线夹,JB-5付 1.25接续金具-并沟线夹,JB-6付0.3接续金具-并沟线夹,PGA302付0.4接续金具-并沟线夹,PGA502付0.4接续金具-并沟线夹,PGA602付0.5接续金具-并沟线夹,PGA603付0.85接续金具-并沟线夹,PGA803付 1.25接续金具-绝缘穿刺接地线夹,1kV,50mm2,35mm2付0.4接续金具-绝缘穿刺接地线夹,10kV,50mm2,240mm2付0.5接续金具-铜绞线C型线夹,JC-31付0.11接续金具-铜绞线C型线夹,JC-31付0.15接续金具-铜绞线C型线夹,JC-32付0.4接续金具-铜绞线C型线夹,JC-32付0.85接续金具-铜绞线C型线夹,JC-33付 1.25接续金具-铜绞线C型线夹,JC-33付0.3接续金具-铜绞线C型线夹,JC-34付0.4接续金具-铜绞线C型线夹,JC-34付0.5接续金具-铜绞线C型线夹,JC-35付0.85接续金具-铜绞线C型线夹,JC-35付 1.25接续金具-铜绞线C型线夹,JC-36付0.4接续金具-铜绞线C型线夹,JC-36付0.5接续金具-铜绞线C型线夹,JC-37付接续金具-铜绞线C型线夹,JC-37付接续金具-铜绞线C型线夹,JC-37付接续金具-铜绞线C型线夹,JC-47付0.65接续金具-铜绞线C型线夹,JC-48付 1.05接续金具-铜绞线C型线夹,JC-51付 1.1接续金具-铜绞线C型线夹,JC-55付 1.1接续金具-铜绞线C型线夹,JC-61付0.25接续金具-铜绞线C型线夹,JC-62付0.5接续金具-铜绞线C型线夹,JC-71付0.45接续金具-铜绞线C型线夹,JC-72付0.9接续金具-铜绞线C型线夹,JC-64付 1.1电缆接线端子,铜,16mm2,单孔只0.02电缆接线端子,铜,25mm2,单孔只0.03电缆接线端子,铜,35mm2,单孔只0.04电缆接线端子,铜,50mm2,单孔只0.06电缆接线端子,铜,70mm2,单孔只0.08电缆接线端子,铜,95mm2,单孔只0.1电缆接线端子,铜,120mm2,单孔只0.12第 3 页，共 9 页电缆接线端子,铜,150mm2,单孔只0.14电缆接线端子,铜,185mm2,单孔只0.16电缆接线端子,铜,240mm2,单孔只0.18电缆接线端子,铜,300mm2,单孔只0.2电缆接线端子,铜铝过渡,16mm2,单孔只0.02电缆接线端子,铜铝过渡,25mm2,单孔只0.03电缆接线端子,铜铝过渡,35mm2,单孔只0.04电缆接线端子,铜铝过渡,50mm2,单孔只0.06电缆接线端子,铜铝过渡,70mm2,单孔只0.08电缆接线端子,铜铝过渡,95mm2,单孔只0.1电缆接线端子,铜铝过渡,120mm2,单孔只0.12电缆接线端子,铜铝过渡,150mm2,单孔只0.14电缆接线端子,铜铝过渡,185mm2,单孔只0.16电缆接线端子,铜铝过渡,240mm2,单孔只0.18电缆接线端子,铜铝过渡,300mm2,单孔只0.2设备线夹-螺栓型设备线夹,SLG-1A付0.43设备线夹-螺栓型设备线夹,SLG-2A付0.5设备线夹-螺栓型设备线夹,SLG-3A付0.69设备线夹-螺栓型设备线夹,SLG-4A付0.72设备线夹-螺栓型设备线夹,ST-1A付0.63设备线夹-螺栓型设备线夹,ST-2A付0.7设备线夹-螺栓型设备线夹,ST-3A付0.89设备线夹-螺栓型设备线夹,ST-4A付0.92设备线夹-变压器线夹,M12付0.75设备线夹-变压器线夹,M14付0.95设备线夹-变压器线夹,M16付 1.15设备线夹-变压器线夹,M18付 1.35设备线夹-变压器线夹,M20付 1.55设备线夹-变压器线夹,M12付0.65设备线夹-变压器线夹,M14付0.85设备线夹-变压器线夹,M16付 1.05设备线夹-变压器线夹,M18付 1.25设备线夹-变压器线夹,M20付 1.45变压器台架,[16,3000mm付103.44线路角铁横担,∠50×5,800mm,不计孔距,双侧块 3.1线路角铁横担,∠50×5,800mm,不计孔距,双侧块 3.1线路角铁横担,∠50×5,1000mm,不计孔距,双侧块 3.77线路角铁横担,∠63×6,1200mm,不计孔距,双侧块 6.87线路角铁横担,∠63×6,1000mm,不计孔距,双侧块 5.72线路角铁横担,∠63×6,1500mm,不计孔距,双侧块8.6线路角铁横担,∠63×6,2000mm,不计孔距,双侧块11.44线路角铁横担,∠75×8,1500mm,不计孔距,双侧块13.55线路角铁横担,∠75×8,2000mm,不计孔距,双侧块18.06线路角铁横担,∠75×8,1500mm,不计孔距,单侧块13.55线路角铁横担,∠75×8,2000mm,不计孔距,单侧块18.06线路角铁横担,∠75×8,1500mm,不计孔距,单侧块13.55线路角铁横担,∠75×8,2000mm,不计孔距,单侧块18.06线路角铁横担,∠63×6,2000mm,不计孔距,双侧块11.44线路角铁横担,∠75×8,2000mm,不计孔距,双侧块18.06线路角铁横担,∠75×8,2000mm,不计孔距,双侧块18.06线路角铁横担,∠75×8,3000mm,不计孔距,双侧块27.09线路角铁横担,∠75×8,1500mm,不计孔距,双侧块13.55线路角铁横担,∠75×8,2000mm,不计孔距,双侧块18.06线路角铁横担,∠75×8,3000mm,不计孔距,双侧块27.09线路角铁横担,∠75×8,3000mm,不计孔距,双侧块27.09线路角铁横担,∠75×8,3000mm,不计孔距,双侧块27.09线路角铁横担,∠90×8,2000mm,不计孔距,双侧块21.89第 4 页，共 9 页线路角铁横担,∠90×8,3200mm,不计孔距,单侧块32.84线路角铁横担,∠90×8,3200mm,不计孔距,单侧块32.84线路角铁横担,∠90×8,3200mm,不计孔距,单侧块32.84线路角铁横担,∠100×10,2000mm,不计孔距,双侧块30.24线路角铁横担,∠100×10,3000mm,不计孔距,双侧块45.36线路角铁横担,∠100×10,3000mm,不计孔距,双侧块45.36线路角铁横担,∠100×10,3000mm,不计孔距,双侧块45.36进户线支架,四线直线,∠50×5,350mm,T型付 4.34进户线支架,二线直线,∠50×5,600mm,T型付 5.28进户线支架,二线直线,∠50×5,750mm,T型付 6.05连接铁,—5×50,270mm,2块0.59连接铁,—8×80,450mm,不计孔数块 2.26连接铁,—8×80,500mm,不计孔数块 2.51成套抱箍,—8×80,D260,0°付 6.51成套抱箍,—8×80,D300,0°付7.14连接铁,∠63×6,450mm,不计孔数块 2.58连接铁,∠63×6,500mm,不计孔数块 2.86连接铁,∠75×8,500mm,5块 4.52连接铁,—6×60,250mm,不计孔数块 1.09连接铁,—6×60,300mm,不计孔数块 1.33连接铁,—6×60,320mm,不计孔数块 1.39连接铁,—6×60,340mm,2块 1.56连接铁,—6×60,360mm,3块 1.7连接铁,—6×60,400mm,不计孔数块 1.92支撑铁,—5×50,800mm,斜撑块 1.57支撑铁,∠50×5,1000mm,斜撑块 3.77支撑铁,∠50×5,1200mm,斜撑块 4.52支撑铁,∠50×5,1500mm,斜撑块 5.66支撑铁,∠50×5,2000mm,斜撑块7.54支撑铁,∠60×6,1000mm,斜撑块 5.72支撑铁,∠60×6,1500mm,斜撑块8.58支撑铁,∠60×6,2000mm,斜撑块11.44成套抱箍,—8×80,D150,0°付 5.19成套抱箍,—8×80,D160,0°付 5.39成套抱箍,—8×80,D190,0°付 5.79成套抱箍,—8×80,D200,0°付 5.56成套抱箍,—8×80,D220,0°付 5.88成套抱箍,—8×80,D240,0°付 6.19成套抱箍,—8×80,D260,0°付 6.51成套抱箍,—8×80,D280,0°付 6.82成套抱箍,—8×80,D300,0°付7.14成套抱箍,—8×80,D320,0°付7.45成套抱箍,—8×80,D190,90°付 6.76成套抱箍,—8×80,D200,90°付 6.44成套抱箍,—8×80,D220,90°付 6.84成套抱箍,—8×80,D250,90°付7.45成套抱箍,—8×80,D280,90°付8.05成套抱箍,—8×80,D330,90°付9.57成套抱箍,—8×80,D350,90°付9.97成套抱箍,—8×60,D160,90°付10.58成套抱箍,—8×60,D190,90°付10.98成套抱箍,—8×80,D120,90°付11.38杆顶瓷瓶架,—8×80,不计长度,D150,单杆顶付7.25杆顶瓷瓶架,—8×80,不计长度,D190,单杆顶付7.88杆顶瓷瓶架,∠80×8,不计长度,D190,单杆顶付7.78杆顶瓷瓶架,∠80×8,不计长度,D230,单杆顶付9.71杆顶瓷瓶架,—8×80,不计长度,D150,双杆顶付9.73第 5 页，共 9 页杆顶瓷瓶架,—8×80,不计长度,D190,双杆顶付10.36杆顶瓷瓶架,∠80×8,不计长度,D190,双杆顶付9.87杆顶瓷瓶架,∠80×8,不计长度,D230,双杆顶付11.39半圆抱箍,—6×60,D160,普通型块 2.49半圆抱箍,—6×60,D190,普通型块 2.72半圆抱箍,—6×60,D200,普通型块 3.22半圆抱箍,—6×60,D210,普通型块 2.89半圆抱箍,—6×60,D220,普通型块 3.36半圆抱箍,—6×60,D230,普通型块 3.05半圆抱箍,—6×60,D240,普通型块 3.59半圆抱箍,—6×60,D260,普通型块 3.28半圆抱箍,—6×60,D280,普通型块 3.44半圆抱箍,—6×60,D300,普通型块 3.62半圆抱箍,—6×60,D160,加强型块 2.63半圆抱箍,—6×60,D180,加强型块 2.77半圆抱箍,—6×60,D200,加强型块 2.94半圆抱箍,—6×60,D210,加强型块 3.03半圆抱箍,—6×60,D220,加强型块 3.08半圆抱箍,—6×60,D240,加强型块 3.31成套抱箍,—6×60,D200,45°付 3.46成套抱箍,—6×60,D220,45°付 3.69成套抱箍,—6×60,D240,45°付 3.91成套抱箍,—6×60,D250,45°付 4.03成套抱箍,—6×60,D260,45°付 4.14成套抱箍,—6×60,D280,45°付 4.37成套抱箍,—6×60,D300,45°付 4.9成套抱箍,—6×60,D320,45°付 5.13成套抱箍,—6×60,D340,45°付 5.35成套抱箍,—6×60,D380,45°付 5.81成套抱箍,—6×60,D400,45°付 6.03成套抱箍,—6×60,D420,45°付 6.26半圆抱箍,φ16,D150,U型块 1.08半圆抱箍,φ16,D160,U型块 1.11半圆抱箍,φ16,D180,U型块 1.21半圆抱箍,φ16,D190,U型块 1.24半圆抱箍,φ16,D200,U型块 1.29半圆抱箍,φ16,D220,U型块 1.36半圆抱箍,φ16,D240,U型块 1.43半圆抱箍,φ16,D260,U型块 1.52半圆抱箍,φ16,D280,U型块 1.58半圆抱箍,φ16,D300,U型块 1.68半圆抱箍,φ16,D190,普通型块 1.43半圆抱箍,φ16,D200,普通型块 1.48半圆抱箍,φ16,D210,普通型块 1.52半圆抱箍,φ16,D220,普通型块 1.57半圆抱箍,φ16,D230,普通型块 1.62半圆抱箍,φ16,D240,普通型块 1.67半圆抱箍,φ16,D250,普通型块 1.71半圆抱箍,φ16,D260,普通型块 1.76半圆抱箍,φ16,D270,普通型块 1.82半圆抱箍,φ16,D280,普通型块 1.86半圆抱箍,φ16,D290,普通型块 1.91半圆抱箍,φ16,D300,普通型块 1.95半圆抱箍,φ16,D325,普通型块 2.05半圆抱箍,φ16,D345,普通型块 2.16半圆抱箍,φ16,D365,普通型块 2.25半圆抱箍,φ16,D385,普通型块 2.36第 6 页，共 9 页半圆抱箍,φ16,D405,普通型块 3.63半圆抱箍,φ16,D425,普通型块 3.81电缆抱箍,—6×60,D160,单路出线付 3.41电缆抱箍,—6×60,D180,单路出线付 3.55电缆抱箍,—6×60,D200,单路出线付 3.72电缆抱箍,—6×60,D220,单路出线付 3.86电缆抱箍,—6×60,D240,单路出线付 4.09电缆抱箍,—6×60,D260,单路出线付 4.2电缆抱箍,—6×60,D280,单路出线付 4.36电缆抱箍,—6×60,D300,单路出线付 4.54电缆抱箍,—6×60,D320,单路出线付 4.77电缆抱箍,—8×60,D220,单路出线付 4.46电缆抱箍,—8×60,D240,单路出线付 4.7电缆抱箍,—8×60,D260,单路出线付 4.92电缆抱箍,—8×60,D280,单路出线付 5.15电缆抱箍,—8×60,D300,单路出线付 5.37电缆抱箍,—8×60,D320,单路出线付 5.6电缆抱箍,—8×60,D340,单路出线付 5.82电缆抱箍,—8×60,D360,单路出线付 6.06电缆抱箍,—8×60,D420,单路出线付7.37拉线棒,φ20,2000mm,双耳根 6.94拉线棒,φ20,2500mm,双耳根7.43拉线棒,φ20,3000mm,双耳根8.67普通螺栓,M16,35mm,钢,镀锌,配螺母件0.15普通螺栓,M16,50mm,钢,镀锌,配螺母件0.18普通螺栓,M16,80mm,钢,镀锌,配螺母件0.23普通螺栓,M20,50mm,钢,镀锌,配螺母件0.32普通螺栓,M20,80mm,钢,镀锌,配螺母件0.4普通螺栓,M16,60mm,不锈钢,镀锌,配螺母件0.15螺杆,双头,M16,160mm,镀锌根0.51螺杆,双头,M16,180mm,镀锌根0.54螺杆,双头,M16,200mm,镀锌根0.57螺杆,双头,M16,220mm,镀锌根0.6螺杆,双头,M16,250mm,镀锌根0.64螺杆,双头,M16,280mm,镀锌根0.68螺杆,双头,M16,300mm,镀锌根0.71螺杆,双头,M16,320mm,镀锌根0.75螺杆,双头,M16,350mm,镀锌根0.79螺杆,双头,M16,380mm,镀锌根0.84螺杆,双头,M16,400mm,镀锌根0.87螺杆,双头,M16,420mm,镀锌根0.9螺杆,双头,M16,450mm,镀锌根0.95螺杆,双头,M16,480mm,镀锌根1螺杆,双头,M16,500mm,镀锌根 1.03螺杆,双头,M16,540mm,镀锌根 1.09复合材料管,PVC,DN25米0.1复合材料管,PVC,DN32米0.2复合材料管,PVC,DN40米0.25复合材料管,PVC,DN50米0.3复合材料管,PVC,DN75米0.35复合材料管,PVC,DN110米0.6接地铁,圆钢,镀锌,φ16,2500mm付 3.4接地铁,圆钢,镀锌,φ12,6000mm付 5.33接地铁,角钢,镀锌,∠50×5,1500mm付 5.66电力电缆,AC10kV,YJV,70,3,22,无阻燃,无阻水千米5834电力电缆,AC10kV,YJV,120,3,22,无阻燃,无阻水千米7807电力电缆,AC10kV,YJV,240,3,22,无阻燃,无阻水千米13381第 7 页，共 9 页电力电缆,AC10kV,YJV,300,3,22,无阻燃,无阻水千米15564 10kV电缆终端,3×70,户外终端,冷缩,铜套1 10kV电缆终端,3×120,户外终端,冷缩,铜套1 10kV电缆终端,3×240,户外终端,冷缩,铜套1 10kV电缆终端,3×300,户外终端,冷缩,铜套1 10kV电缆终端,3×70,户内终端,冷缩,铜套1 10kV电缆终端,3×120,户内终端,冷缩,铜套1 10kV电缆终端,3×240,户内终端,冷缩,铜套1 10kV电缆终端,3×300,户内终端,冷缩,铜套1 10kV电缆终端,3×120,设备终端,预制,铜套1 10kV电缆终端,3×240,设备终端,预制,铜套1 10kV电缆终端,3×300,设备终端,预制,铜套1 10kV电缆终端,3×120,设备终端,预制,铜套1 10kV电缆终端,3×240,设备终端,预制,铜套1 10kV电缆终端,3×300,设备终端,预制,铜套1锁具,防盗锁个0.75拉线保护套个0.25电缆保护管,CPVC,φ110米 2.94电缆保护管,CPVC,φ160米 6.7电缆保护管,CPVC,φ200米8.53铁桩,圆钢,φ100,3000mm根29.09铁桩,钢管,φ150,1500mm根54.32铁桩,钢管,φ200,1800mm根87.21低压熔断器配件,低压保险片,120A个0.005低压熔断器配件,低压保险片,150A个0.005低压熔断器配件,低压保险片,230A个0.005低压熔断器配件,低压保险片,300A个0.005低压熔断器配件,低压保险片,350A个0.005低压熔断器配件,低压保险片,400A个0.005低压熔断器配件,低压保险片,500A个0.005低压熔断器配件,低压保险片,100A个0.005低压熔断器配件,低压保险片,150A个0.005低压熔断器配件,低压保险片,200A个0.005低压熔断器配件,低压保险片,300A个0.005低压熔断器配件,低压保险片,400A个0.005低压熔断器配件,低压保险片,500A个0.005低压熔断器配件,低压保险片,700A个0.005熔丝（保险丝）,3A只0.005熔丝（保险丝）,5A只0.005熔丝（保险丝）,7.5A只0.005熔丝（保险丝）,10A只0.005熔丝（保险丝）,15A只0.005熔丝（保险丝）,20A只0.005熔丝（保险丝）,25A只0.005熔丝（保险丝）,30A只0.005熔丝（保险丝）,40A只0.005配电箱,户内,2回路个 2.5配电箱,户内,2回路个 2.8配电箱,户内,2回路个 3.5配电箱,户内,2回路个 3.5配电箱,户内,2回路个 3.8配电箱,户内,2回路个 4.5配电箱,户内,4回路个 3.5配电箱,户内,4回路个 3.8配电箱,户内,4回路个 4.5配电箱,户内,4回路个 6.5配电箱,户内,4回路个7.2第 8 页，共 9 页配电箱,户内,4回路个8.2配电箱,户外,4回路个9.2配电箱,户外,4回路个10.2配电箱,户外,1回路个 2.6配电箱,户外,2回路个 2.6配电箱,户外,3回路个 2.6配电箱,户外,4回路个 3.8配电箱,户外,1回路个 3.8电能计量箱,三相,1只10低压开关,低压刀开关,630A,单相个13 10kV单相隔离开关,630A,20kA,手动单柱立开式,不接地台13 10kV单相隔离开关,630A,20kA,手动单柱立开式,不接地台13高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5高压熔断器,AC10kV,跌落式,100A只7.5交流避雷器,AC10kV,17kV,硅橡胶,50kV,不带间隙台 1.5交流避雷器,AC380V,500V,硅橡胶,2.6kV,不带间隙台0.2配变低压保护开关箱,200A,下进上出,亚光不锈钢,不带台配变低压保护开关箱,400A,下进上出,亚光不锈钢,不带台65配变低压保护开关箱,800A,下进上出,亚光不锈钢,不带台83配变低压保护开关箱,200A,下进上出,亚光不锈钢,带台200配变低压保护开关箱,400A,下进上出,亚光不锈钢,带台200配变低压保护开关箱,800A,下进上出,亚光不锈钢,带台负荷开关,AC10kV,真空,无组合,630A台140负荷开关,AC10kV,真空,无组合,630A台195柱上断路器,AC10kV,630A,20kA,SF6,无隔离闸刀,户外台140柱上断路器,AC10kV,630A,20kA,SF6,无隔离闸刀,户外台195电缆分支箱,AC10kV,SF6负荷开关,六路,630A只4000 10kV变压器,50kVA,普通,硅钢片,油浸台390 10kV变压器,100kVA,普通,硅钢片,油浸台560 10kV变压器,160kVA,普通,硅钢片,油浸台775 10kV变压器,200kVA,普通,硅钢片,油浸台900 10kV变压器,315kVA,普通,硅钢片,油浸台1235 10kV变压器,400kVA,普通,硅钢片,油浸台1530 10kV变压器,250kVA,普通,非晶合金,油浸台1150 10kV变压器,315kVA,普通,非晶合金,油浸台1515 10kV变压器,400kVA,普通,非晶合金,油浸台1870柱上无功补偿成套装置,AC380V,24kvar,12kvar,自动套50柱上无功补偿成套装置,AC380V,36kvar,12kvar,自动套55柱上无功补偿成套装置,AC380V,45kvar,15kvar,自动套60柱上无功补偿成套装置,AC380V,60kvar,15kvar,自动套65柱上无功补偿成套装置,AC380V,75kvar,15kvar,自动套70柱上无功补偿成套装置,AC380V,90kvar,15kvar,自动套80第 9 页，共 9 页。

电力工程材料重量查询表目录一、导线................................................................ 错误!未指定书签。

型钢芯铝绞线........................................................ 错误!未指定书签。

型钢绞线 .............................................................. 错误!未指定书签。

型架空绝缘线........................................................ 错误!未指定书签。

型绝缘线 .............................................................. 错误!未指定书签。

二、线路刚性绝缘子 ................................................ 错误!未指定书签。

高压线路针式瓷绝缘子 ............................................. 错误!未指定书签。

高压悬式绝缘子 ...................................................... 错误!未指定书签。

低压线路蝶式绝缘子 ................................................ 错误!未指定书签。

三、线路金具.......................................................... 错误!未指定书签。

横担 .................................................................... 错误!未指定书签。

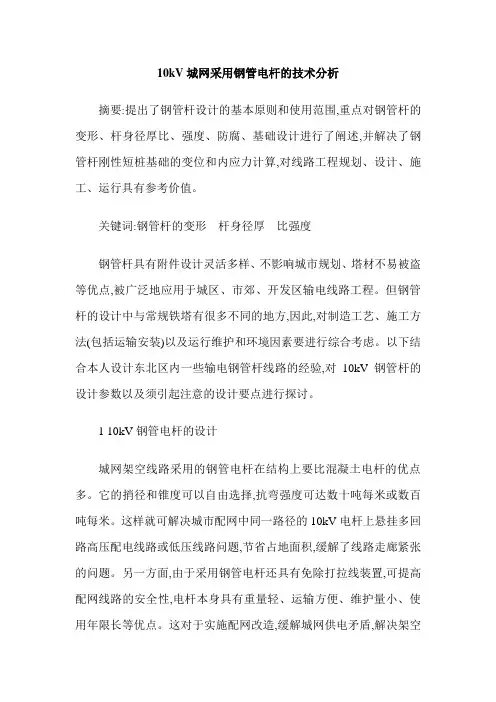

10kV城网采用钢管电杆的技术分析摘要:提出了钢管杆设计的基本原则和使用范围,重点对钢管杆的变形、杆身径厚比、强度、防腐、基础设计进行了阐述,并解决了钢管杆刚性短桩基础的变位和内应力计算,对线路工程规划、设计、施工、运行具有参考价值。
