电路练习题

电路邱关源练习题一、选择题1. 在电路分析中，节点电压法的基本思想是什么？A. 基尔霍夫电压定律B. 基尔霍夫电流定律C. 欧姆定律D. 叠加定理2. 以下哪个不是线性电阻元件的特性？A. 欧姆定律B. 电阻与电流成正比C. 电阻与电压成正比D. 电阻与功率成正比3. 一个电路中包含两个电阻，R1=10Ω，R2=20Ω，串联后的总电阻是多少？A. 10ΩB. 20ΩC. 30ΩD. 40Ω4. 理想电压源与理想电流源的区别是什么？A. 理想电压源两端电压恒定B. 理想电流源中电流恒定C. 理想电压源不允许短路D. 理想电流源不允许开路5. 在电路中，若一个元件的功率为正值，表示什么？A. 元件吸收功率B. 元件提供功率C. 元件处于短路状态D. 元件处于开路状态二、填空题6. 根据基尔霍夫电流定律，一个节点的电流之和等于______。

7. 一个电路中，电阻R=5Ω，通过它的电流I=2A，根据欧姆定律，电阻两端的电压U=______。

8. 在电路中，如果两个元件并联，它们的总电阻R总=1/(1/R1+1/R2)，其中R1和R2分别为两个元件的电阻值，那么如果R1=10Ω，R2=20Ω，总电阻R总是______Ω。

9. 电路中，如果一个元件的功率P=UI，其中U是元件两端的电压，I是流过元件的电流，那么当U=10V，I=1A时，元件的功率P=______。

10. 在电路中，如果一个电阻R与一个电容C串联，并且电路的频率f 增加，那么总阻抗Z总=R+j/(ωC)，其中j是虚数单位，ω是角频率，那么随着频率的增加，总阻抗的实部______。

三、简答题11. 请简述叠加定理在电路分析中的应用。

12. 说明什么是戴维南定理，并给出其在电路简化中的应用。

13. 描述什么是互感现象，并解释它在变压器中的工作原理。

四、计算题14. 给定一个电路，包含一个5V的理想电压源，一个10Ω的电阻和一个0.1μF的电容串联。

电路图练习题一、选择题1．图是小明研究电路电流关系的实物电路,下面四个电路图与小明的实验电路相符的是 下图中的电路图和实物图相对应的是下列图的四个电路中,与左侧实物图相对应的是第4题4．如图所示电路中,各元件均能正常工作．下列描述正确的是A ．闭合S1、S2,灯亮铃不响B ．闭合S1、S2,灯灭铃不响C ．闭合S1、S2,铃响灯不亮D ．闭合S1、S2,灯亮铃也响 5．对于如图所示的电路,下列说法中正确的是A ．闭合S2,断开S1、S3时,电路是断路B ．闭合S1、S2、S3时,电路是通路C ．闭合S1、S3,断开S2时,电路是短路D ．闭合S2、S3,断开S1时,Ll 发光而L2不发光6．如图所示,1、2、3、4表示电路的四个连接点,现在只要灯L 2发光,正确的连接方法 是A ．只要将3、4连接起来B ．只将2、3连接起来C ．将1、2和3、4分别连接起来D ．将1、4和2、3分别连接起来7．如下图所示的各电路图,当1S 和2S 都闭合时,两个灯泡都能发光的是 8．在图所示的电路中,三个灯泡始终完好,当开关S 闭合时 A 、L 1、L 3亮,L 2不亮B 、L 1亮,L 2、L 3不亮 C 、L 1、L 2、L 3都不亮D 、L 1、L 2、L 3都亮9．如图所示的电路图中,下列说法错误的是A．闭合S1,断开S2、S3电路是断路B．闭合S2,断开S1、S3电路是断路C．闭合S2、S3,断开S1电路是短路D．闭合S1、S2,断开S3电路是断路10．临沂一中物理兴趣小组设计了一种具有光控和延时功能的路灯,天黑时亮,夜深时熄灭．光控开关在光线较暗时闭合,延时开关常温下是闭合的,但在通电5小时后会因发热而自动断开．上图中符合设计要求的电路图是11．利用“光控开关”和“声控开关”可以节约居民楼道灯的用电;其中“光控开关”能在天黑时自动闭合,天亮时自动断开；“声控开关”能在有声音时自动闭合,无声音时自动断开;下列电路图中合理的是12．某型号家用全自动豆浆机,可以把它简化为电动机M和加热管R两部分;在如图中能实现这两部分各自独立工作的电路图是小东房间门口装有开关S1,床头装有开关S2,这两个开关都能单独控制房间里的吊灯．如图所示的电路图能符合这一要求的是：如图所示的四个电路图中,各开关都闭合后,只有一个灯泡发光的是第II卷非选择题二、实验题15．按照题目的要求作图：1请在如图1中的两个虚线框内,选填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路_________;2如图2是研究并联电路电流规律的实验．请完成实物电路的连接_______其中A1、A2分别测通过R1、R2的电流．A测干路中的电流．3小奕同学在“测量小灯泡电阻”实验中,选择二节新的干电池做电源,小灯泡的额定电压,灯泡的电阻约为10Ω,滑动变阻器上标有“20Ω1A”字样;如图3是小奕连接的不完整的实验电路,请你用笔画线代替导线把实物图连接完整,要求：滑动变阻器的滑片向右移动时小灯泡变亮________;16．根据如图所示的实物图,在如图方框内画出电路图17．用一个单刀双掷开关、一盏红灯、一盏绿灯、两节电池设计出了一个只有红灯和绿灯手动交通信号灯模拟电路,请用笔画线代替导线在图中完成实物连接．三、作图题18．下图中,根据实物图画出电路图画在右侧方框内;19．根据右上实物图,在如图的虚线框内画出电路图．20．用铅笔画线作导线,按照图所示电路图,把图所示的实物图连接起来．21．根据图所示电路图,连接实物图;22．运用知识解决问题,请根据图甲电路图,连接好图乙实物电路;四、填空题23．在如图所示的电路中,若想让灯泡和电动机同时工作,需要闭合开关；若同时闭合S1和S2,可以工作的用电器是;24．在上中间图所示的电路中,当开关S1、S2都闭合时,亮着的灯是_________；当开关S1闭合,S2断开时亮着的灯是_________;25．如上右图所示的电路图,当开关S1断开,S2闭合时,电路是_______；当开关S1、S2都闭合时,电路将是_______填“开路”、“通路”或“短路”;这会烧坏电源;17题图。

电路故障的练习题一、选择题（共10题，每题2分，共20分）1. 在下列元器件中，哪一个是电子元器件？A. 电源开关B. 电阻C. 开关D. 电池2. 当电路中某条电线发生短路时，会导致什么情况？A. 电路断开B. 电路过载C. 电路短路D. 电路过压3. 以下哪个是电路中常见的保护元件？A. 按钮开关B. 蜂鸣器C. 电容器D. 保险丝4. 在电路中，电流的单位是什么？A. 欧姆B. 安培C. 伏特D. 瓦特5. 下列元器件中，哪一个可以用来调节电流大小？A. 电阻B. 电容器C. 电感器D. 发光二极管6. 在直流电路中，电流的方向是怎样的？A. 从正极到负极B. 从负极到正极C. 随机方向D. 没有固定方向7. 下列哪个元器件可以将交流电转化为直流电？A. 电容器B. 二极管C. 晶体管D. 电位器8. 在电路中，电阻用来干什么？A. 控制电流B. 储存电荷C. 放大信号D. 产生电压9. 下列哪个元器件被用于保护其他元件免受过电流的损害？A. 电容器B. 电位器C. 变压器D. 保险丝10. 在串联电路中，总电阻等于什么？A. 单个电阻的和B. 单个电阻的乘积C. 单个电阻的平均数D. 单个电阻的倒数二、填空题（共5题，每题4分，共20分）1. 三个电阻分别为10欧姆、20欧姆和30欧姆的串联电路中，总电阻为________欧姆。

2. 当电阻为600欧姆，电流为0.5安培时，该电路的电压为________伏特。

3. 电流为4安培，电阻为8欧姆的并联电路中，总电流为________安培。

4. 一个并联电路中，三个电阻分别为10欧姆、20欧姆和30欧姆，求总电阻为________欧姆。

5. 当一个8欧姆的电阻上通过5安培的电流时，该电路的电压为________伏特。

三、判断题（共5题，每题2分，共10分）1. 电路中电阻值越大，通过它的电流就越小。

2. 交流电的电流方向在周期内是改变的。

3. 并联电路中，总电流等于各分支电路的电流之和。

电路(上)练习一一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

1、若将图（a ）所示电路等效变换为图（b ），则图（b ）中受控电压源电压应为A. 62uB. 182iC. 6uD. 31i 答( C )Ω图（a ）图（b ）2、为求图(a)电路中电流I ，作出图(b)的戴维南等效电路，图中OC U 和0R 应为A. 12V 、 4?B. 16V 、 5?C. 8-V 、 4?D. 12V 、 5?答 ( D )2V4VΩ418VU(a) (b) 3、图示电路中a 、b 端的等效电阻R ab 为A. 4 ΩB. 8 ΩC. 6Ω D. 2 Ω 答( A )4、电路如图所示,独立电压源和电流源单独作用于电路时,引起的电流I 分别等于. A 2A,1.A A 1A,0.B A0A,1.C -A1A,2.D - 答( B )Ω8I Ω2A二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。

1、图示电路中，a 点对电源公共接点的电压U a 为____40____ V 。

a+60+30V2、某电阻电路如图所示，则电阻R 1=120__Ω; R 2=300_Ω; R 3=_240_Ω;R 4=12103.⨯Ω。

1R24 V 12 V 6 V0 V3、要使图示电路中电流I =0，U S 应为___16___ V 。

U S三、非客观题所示图G 的5个可能的树是____________，____________，____________，___________，____________。

{125，126，135，136，145，146，235，236，245，246， 256，356，456，} （全部树共13个，任写其中5个）四、图示电路为某复杂电路的一部分, 已知I 16= A, I 22=- A, 求图中电流I 。

I2Ω解：由KVL 有：()12618112I II II I =⨯-+⨯-+() 代入1I ，I 2，解得I =3 A五、将电路适当化简后, 试用节点分析法求解I 。

电路分析练习题一、选择题1. 在电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律2. 一个电阻为10Ω的电阻器，通过它的电流为0.5A，根据欧姆定律，该电阻器两端的电压是多少？A. 2VB. 5VC. 7VD. 10V3. 基尔霍夫电流定律指出，在一个节点上，所有进入节点的电流之和等于所有离开节点的电流之和，这属于哪种定律？A. 电压定律B. 电流定律C. 功率守恒定律D. 能量守恒定律4. 一个电路中，电源的电动势为12V，内阻为0.5Ω，外电路的总电阻为10Ω，根据欧姆定律，电路中的总电流是多少？A. 1.08AB. 1.15AC. 1.20AD. 1.25A5. 一个电路中，有多个电阻并联，这些并联电阻的总电阻值将如何变化？A. 总电阻等于各个电阻值之和B. 总电阻等于各个电阻值之积C. 总电阻小于任何一个并联电阻的值D. 总电阻大于任何一个并联电阻的值二、填空题6. 当电路中的电阻值增大时，根据欧姆定律，电流将________。

7. 基尔霍夫电压定律适用于_________。

8. 在一个串联电路中，总电阻等于各个电阻值的_________。

9. 一个电路的功率P等于电压U与电流I的乘积，即P=_________。

10. 法拉第电磁感应定律描述了_________与_________之间的关系。

三、简答题11. 解释什么是超前相位和滞后相位，并给出一个例子说明它们在交流电路中的应用。

12. 在一个包含电阻、电容和电感的RLC串联电路中，如何计算电路的谐振频率？四、计算题13. 一个电路包含一个12V的电源，一个10Ω的电阻，一个0.005μF 的电容，以及一个0.01H的电感。

如果电源频率为50Hz，计算电路的总阻抗，并确定电路是感性还是容性。

14. 给定一个电路，其中包含两个并联电阻，电阻值分别为20Ω和40Ω。

计算并联后的总电阻值，并计算通过每个电阻的电流，假设总电压为15V。

电路图练习题及答案一、基本电路元件识别1. 判断下列元件的名称及其功能：图1所示的元件是______，其作用是______。

图2所示的元件是______，其作用是______。

图3所示的元件是______，其作用是______。

2. 下列电路图中，哪些是串联电路？哪些是并联电路？图4所示的电路是______电路。

图5所示的电路是______电路。

图6所示的电路是______电路。

二、简单电路分析1. 分析下列电路图，求出各支路的电流和电压：图7所示的电路中，电流I1=______，电压U1=______。

图8所示的电路中，电流I2=______，电压U2=______。

图9所示的电路中，电流I3=______，电压U3=______。

2. 下列电路图中，判断哪些元件处于通路状态？哪些处于断路状态？图10所示的电路中，元件A的状态是______。

图11所示的电路中，元件B的状态是______。

图12所示的电路中，元件C的状态是______。

三、复杂电路分析1. 分析下列电路图，求出等效电阻及各支路电流：图13所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。

图14所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。

图15所示的电路中，等效电阻R=______，电流I1=______，电流I2=______。

2. 下列电路图中，求出电源的输出功率及各元件的功率消耗：图16所示的电路中，电源输出功率P=______，元件A的功率消耗P1=______。

图17所示的电路中，电源输出功率P=______，元件B的功率消耗P2=______。

图18所示的电路中，电源输出功率P=______，元件C的功率消耗P3=______。

四、实际电路应用1. 根据下列实际电路图，分析其工作原理：图19所示的电路用于______，其工作原理是______。

电路练习题一、选择题1. 电路中，电流的流动方向与电子的流动方向相反，这是因为电流的方向定义为：A. 电子的流动方向B. 正电荷的移动方向C. 负电荷的移动方向D. 无规律的2. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，其数学表达式为：A. V=IRB. I=V/RC. R=V/ID. V=I*R3. 电路中，电源的电动势E与内阻r的大小关系，决定了电路的输出电压。

当外电路断开时，电路的输出电压：A. 等于电动势EB. 等于电动势E减去内阻r的电压降C. 等于电动势E加上内阻r的电压降D. 无法确定4. 在并联电路中，总电阻的倒数等于各支路电阻倒数之和。

若R1=10Ω，R2=20Ω，则并联后的总电阻Rt为：A. 3ΩB. 5ΩC. 6ΩD. 10Ω5. 交流电的频率是指：A. 每秒电流方向改变的次数B. 每秒电压方向改变的次数C. 电流的峰值在一秒钟内通过的次数D. 电压的峰值在一秒钟内通过的次数二、填空题1. 电容器的单位是______，表示电容器存储电荷的能力。

2. 电感器的单位是______，它能够储存磁场能量。

3. 电路中，电阻的单位是欧姆，其符号为______。

4. 电路中，电流的单位是安培，其符号为______。

5. 电路中，电压的单位是伏特，其符号为______。

三、计算题1. 一电路由一个10Ω的电阻和一个20μF的电容器并联组成。

若电源电压为120V，求电路的总电流。

2. 已知一串联电路中包含一个12V的电源，一个10Ω的电阻和一电感器。

若电路的总电流为0.5A，求电感器的阻抗值。

3. 一电路中，电源的电动势为9V，内阻为1Ω。

外电路的电阻为8Ω。

求外电路的电压。

4. 一交流电源的频率为50Hz，峰值为220V。

求其有效值。

四、简答题1. 简述串联电路和并联电路的特点。

2. 什么是基尔霍夫电压定律和基尔霍夫电流定律？并简述它们在电路分析中的应用。

3. 说明电容器和电感器在交流电路中的作用。

电路练习题及答案电路是电子技术的基础，理解和掌握电路的原理和运行方式对于电子工程师和电子爱好者来说非常重要。

本文将提供一系列电路练习题，并附上详细的答案解析，帮助大家深入理解电路的工作原理。

请按照下面的题目和答案进行学习和练习。

1. 题目：并联电阻计算在一个电路中，有三个并联的电阻，分别为R1=10Ω，R2=20Ω和R3=30Ω，求并联电阻的总阻值。

解答：并联电阻的总阻值可以通过以下公式计算：1/Rt = 1/R1 + 1/R2 + 1/R3代入数值，得到：1/Rt = 1/10 + 1/20 + 1/301/Rt = 6/601/Rt = 1/10两边取倒数，得到：Rt = 10Ω所以，并联电阻的总阻值为10Ω。

2. 题目：串联电阻计算在一个电路中，有三个串联的电阻，分别为R1=10Ω，R2=20Ω和R3=30Ω，求串联电阻的总阻值。

解答：串联电阻的总阻值可以通过以下公式计算：Rt = R1 + R2 + R3代入数值，得到：Rt = 10Ω + 20Ω + 30ΩRt = 60Ω所以，串联电阻的总阻值为60Ω。

3. 题目：欧姆定律计算在一个电路中，有一个电压源为12V，串联着一个电阻为6Ω的电阻器，请计算通过电阻器的电流大小。

解答：根据欧姆定律，电流I可以通过以下公式计算：I = U/R代入数值，得到：I = 12V / 6ΩI = 2A所以，通过电阻器的电流大小为2A。

4. 题目：电路功率计算在一个电路中，有一个电压源为12V，串联着一个电阻为6Ω的电阻器，请计算电路的总功率。

解答：电路的总功率可以通过以下公式计算：P = U^2 / R代入数值，得到：P = 12V^2 / 6ΩP = 24W所以，电路的总功率为24瓦特。

5. 题目：电路中的电压分压在一个电路中，有一个电压源为10V，串联着两个电阻，分别为R1=20Ω和R2=30Ω，请计算R2的电压分压。

解答：根据电压分压定律，R2的电压分压可以通过以下公式计算：U2 = (R2 / (R1 + R2)) * U代入数值，得到：U2 = (30Ω / (20Ω + 30Ω)) * 10VU2 = (30Ω / 50Ω) * 10VU2 = 6V所以，R2的电压分压为6V。

电路基础练习题库与参考答案一、单选题（共60题，每题1分，共60分）1、1KWH电可供一只“220V.25W的灯泡正常发光的时间是()。

A、20hB、40hC、25hD、45h正确答案：B2、我国低压供电电压单相为220伏,三相线电压为380伏,此数值指交流电压的()。

A、平均值B、最大值C、有效值D、瞬时值正确答案：A3、10度电可供220V/40W的灯泡正常发光()。

A、250hB、20hC、200hD、260h正确答案：B4、某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为()。

A、u=380sin314t(V);B、u=380sin(314t+90^0)V;C、u=537sin(314t+45^0)V;D、u=537sin(314t+90^0)正确答案：C5、已知某正弦量i=5A2sin(314t+30°)A,则其最大值为()。

A、5B、5a2C、10D、以上皆正确正确答案：A6、当用万用表测较大电阻值时,不小心将两手接触在电阻两端,此时测量值会()。

A、不变B、偏大C、偏小D、以上皆正确正确答案：C7、常用电工仪表的难确度等级分为()。

A、四级B、七级C、五级D、以上皆正确正确答案：B8、交流发电机用转子总成来产生()。

A、磁场B、电场C、电磁场D、以上皆正确正确答案：A9、三相四线制电源的线电压与相电压的数量关系为()。

A、UL=A3UPB、UL=A2UPC、UL=UPD、以上皆正确正确答案：A10、1安培等于()微安。

A、102B、109C、106D、103正确答案：C11、下列设备中,其中通常作为电源()。

A、发电机B、电视机C、电炉D、以上皆正确正确答案：A12、电流表必须如何在被测电路中进行测量()。

A、并联B、串联C、串并联D、以上皆正确正确答案：B13、电容器电容量的大小与极板的哪一部分成正比关系()。

A、面积B、之间的距离C、尺寸D、材料正确答案：A14、锗二极管的管压降约为()。

一、单项选择题1．如图1所示电路，电压u cd 等于( b )。

A. 8V B. 0V C. 12VD. 10 画等效图算电流时，10伏不要。

用ab+bd2．如图2所示单口网络，短路电流i SC 等于( )。

A. 1A B. 1.5A C. 3A D. -1A3．如图3所示单口网络，输入电阻R i 等于( )。

A. 8/(6+r)ΩB. 8/(6-r)ΩC. 6/(8+r)ΩD. 6/(8-r)Ω4．如图4所示单口网络，开路电压u OC 等于( )。

A. 3V B. 4V C. 5V D. 9V5．如图5所示电路，电流i 等于( )。

A. 4mA B. 3/4mA C. 4/3mAD. 2mA6．如图6所示电路，电阻R L 吸收的最大功率P Lmax 等于( )。

A. 0W B. 6W C. 3W图1图5 图3R ii sc图24Ω2Ω6V2Ω 4Ω-+3V+--+ 图41Ω 6V2Ω-+u OC图63Ω6V-+R LD. 12W7．如图7所示电路，电容无储能，开关闭合后电容电压u C (t)等于( )。

A. 6(1-e -10t/3)V t ≥0 B. 6(1-e -t/3)V t ≥0 C. 3(1-e -10t/3)V t ≥0 D. 3(1-e -t/3)V t ≥08．如图8所示电路，开关断开时的电容电压u C (0+)等于( )。

A. 2V B. 3V C. 4V D. 0V9．如图9所示电路，i L (0-)=1A ，开关由a 投向b L A. e -t A t ≥0 B. 2e -10t A t ≥0 C. 2e -t A t ≥0 D. e -10t A t ≥010．如图10所示电路，开关断开后电路的时间常数τ等于( )。

A. 2SB. 1SC. 4SD. 3S11．已知RLC 串联电路中L=2H ，C=1/8F ，u C (0-)=10V ，要在t>0时获得衰减振荡，则R 的取值范围等于( )。

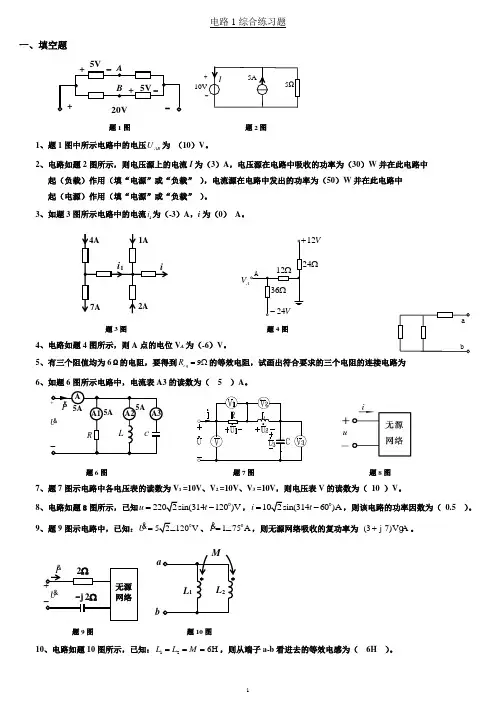

一、填空题题1图 题2图1、题1图中所示电路中的电压AB U 为 （10）V 。

2、电路如题2图所示，则电压源上的电流I 为（3）A ，电压源在电路中吸收的功率为（30）W 并在此电路中 起（负载）作用（填“电源”或“负载” ），电流源在电路中发出的功率为（50）W 并在此电路中 起（电源）作用（填“电源”或“负载” ）。

3、如题3图所示电路中的电流1i 为（-3）A ，i 为（0） A 。

AAV Ω36Ω12Ω24V24-V12+图11005题3图 题4图4、电路如题4图所示，则A 点的电位V A 为（-6）V 。

5、有三个阻值均为6Ω的电阻，要得到Ω=9eq R 的等效电阻，试画出符合要求的三个电阻的连接电路为6、如题6图所示电路中，电流表A3的读数为（ 5 ）A 。

题6图 题7图 题8图7、题7图示电路中各电压表的读数为V 1 =10V 、V 2 =10V 、V 3 =10V ，则电压表V 的读数为（ 10 ）V 。

8、电路如题8图所示，已知2202sin(314120)V u t =- ，102sin(31460)A i t =- ，则该电路的功率因数为（ 0.5 ）。

9、题9图示电路中，已知：52120V U=∠ 、175A I =∠ ，则无源网络吸收的复功率为 (3j 7)V A + 。

题9图 题10图10、电路如题10图所示，已知：126H L L M ===，则从端子a-b 看进去的等效电感为（ 6H ）。

5VA5V 20V+-B ++ - -i 11A4A2A7AiL 2L 1a**Mb+ -无源 网络2Ω -j 2ΩUILCI +-U5A5ARA A1 A2 A3 5AI5A10V 5Ω+ -a b11、有一台三相异步电动机，其绕组的功率因数0.8λ=，并接成三角形，接在线电压V U l 380=的三相对称交流电源上。

已知电动机所取用的功率12kW P =，则此电动机的相电流P I 为（ 13A ）。

小学生简单电路练习题一、电路基础知识1. 什么是电路？请简述电路的基本组成。

2. 电路可以分为哪几种基本类型？3. 什么是串联电路？请画出一个简单的串联电路图。

4. 什么是并联电路？请画出一个简单的并联电路图。

5. 什么是短路？请解释短路的危害。

二、电阻器的使用6. 电阻器有什么作用？7. 如何用色环识别电阻器的阻值？8. 请列举三种常见的电阻器类型。

9. 在串联电路中，总电阻与各电阻之间的关系是什么？10. 在并联电路中，总电阻与各电阻之间的关系是什么？三、电源与电流11. 什么是直流电源？什么是交流电源？12. 电流的方向是如何规定的？13. 什么是欧姆定律？请用公式表示。

14. 如何计算串联电路中的总电流？15. 如何计算并联电路中的总电流？四、电压与电压表的使用16. 什么是电压？电压的单位是什么？17. 请解释电压表的工作原理。

18. 如何使用电压表测量电路中的电压？19. 串联电路中各部分电压之和等于什么？20. 并联电路中各支路电压之间的关系是什么？五、简单电路的计算21. 已知一个串联电路中，电阻R1=100Ω，R2=200Ω，电源电压为12V，求电路中的总电阻和总电流。

22. 已知一个并联电路中，电阻R1=50Ω，R2=150Ω，电源电压为9V，求电路中的总电阻和各支路电流。

23. 如果在一个电路中，电流为0.5A，电阻为300Ω，求该电路的电压。

24. 一个灯泡的电阻为60Ω，正常工作时的电压为12V，求灯泡正常工作时的电流。

25. 两个电阻分别为47Ω和68Ω的电阻并联，求并联电路的总电阻。

六、电路故障分析26. 电路中的灯泡不亮，可能是什么原因？27. 如何使用万用表检测电路中的电阻值？28. 如果电路中的电流过大，可能是什么原因？29. 什么是断路？请解释断路对电路的影响。

30. 如何判断电路中的某个元件是否损坏？七、电路实验操作31. 请描述如何搭建一个简单的串联电路实验。

电路基础练习题电路是电子技术的基础，对于电子工程师来说，掌握电路基础知识是必不可少的。

本文将提供一些电路基础练习题，来帮助读者巩固电路理论知识和解题能力。

1. 内阻计算题题目：某电池的电动势为12V，当电流为2A时，电池两端的电压为10V。

求这个电源的内阻是多少？解析：根据欧姆定律，电源的电动势等于电源两端的电压和电流的乘积。

设电源的内阻为R，则根据题目条件可列出方程：12V = 10V + 2A * R。

解上述方程可得到R的值。

2. 单位换算题题目：将3毫安（mA）转换为安（A）。

解析：1毫安等于0.001安，因此3毫安等于0.003安。

3. 电阻并联题题目：两个电阻分别为10Ω和20Ω，串联在一起，接在电压为30V 的电路中。

求电路总电阻和电流大小。

解析：电阻并联时，总电阻的倒数等于各分支电阻倒数的和。

根据题目条件可得到总电阻的值。

根据欧姆定律，电流等于电压除以总电阻。

代入数值计算即可得到电流大小。

4. 电容并联题题目：两个电容分别为2μF和4μF，并联在一起，接在电压为12V 的电路中。

求电路总电容和电荷大小。

解析：电容并联时，总电容等于各分支电容的和。

根据题目条件可得到总电容的值。

电荷等于电容乘以电压。

代入数值计算即可得到电荷大小。

5. 电路功率题题目：某电路中有一个电阻为6Ω，电流为2A。

求电路的功率。

解析：根据功率公式，功率等于电流的平方乘以电阻。

代入数值计算即可得到电路的功率。

通过以上练习题，读者可以巩固电路基础知识，并培养解决电路问题的能力。

希望读者能多加练习，逐步掌握电路理论，在实际应用中有更好的表现。

电路考试试题库及参考答案电路分析是电子工程和相关领域中的一个基础课程，它涵盖了电路的基本概念、定律和分析方法。

为了帮助学生更好地准备电路考试，本文将提供一个电路考试试题库及参考答案，以供复习和练习之用。

一、选择题1. 欧姆定律描述了电压、电流和电阻之间的关系。

以下哪项是正确的欧姆定律表达式？A. V = I * RB. I = V / RC. R = V / ID. 以上全部正确答案：D二、填空题1. 在一个简单的电阻分压电路中，如果电源电压为9V，两个电阻分别为3kΩ和6kΩ，那么通过3kΩ电阻的电压为_______V，通过6kΩ电阻的电压为_______V。

答案：3kΩ电阻的电压为3V，6kΩ电阻的电压为6V（根据欧姆定律和电压分压原理计算得出）。

三、计算题1. 有一个由四个电阻组成的电路，电阻值分别为R1 = 2Ω，R2 = 3Ω，R3 = 4Ω，R4 = 5Ω。

如果这四个电阻两两串联后并联，求电路的总电阻。

答案：首先计算两个串联电阻的等效电阻：R12 = R1 + R2 = 2Ω+ 3Ω = 5Ω；R34 = R3 + R4 = 4Ω + 5Ω = 9Ω。

然后将这两个等效电阻并联，使用并联电阻公式计算总电阻：1/Rtotal = 1/R12 +1/R34 = 1/5Ω + 1/9Ω，Rtotal = 5/14Ω。

四、简答题1. 请简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的含义。

答案：基尔霍夫电流定律（KCL）指出，在任何电路节点处，流入节点的总电流等于流出节点的总电流。

这意味着电流在节点处是守恒的。

基尔霍夫电压定律（KVL）则表明，在任何闭合回路中，沿着回路的电压增加和减少的总和等于零。

这反映了能量守恒的原理，即在一个闭合电路中，电势能的增加和减少必须平衡。

五、作图题1. 给定一个包含电阻、电容和电感的RLC串联电路，以及一个交流电源。

请画出该电路的等效阻抗图，并说明如何计算电路的总阻抗。

1.按图所示的实物图画电路图..2..根据图所示的电路图连接图所示的实物图3 连接电路,要求开关能同时控制两盏灯,(两种连接方法)1、如图所示的电路中，正确的是( )2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

4、关于电源短路及其危害，下列说法中正确的是( )A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）8、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．15．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（）A．验电器原来带负电，后来带正电B．验电器原来带正电，后来带负电C．验电器先后都带正电D．验电器先后都带负电16. 在图1所示电路中，当开关S闭合时，能看到下列的哪一种现象 ( )A.只有灯L1亮B.只有灯L2亮C.灯L1和L2都亮D.灯L1和L2都不亮17.如图3所示各电路图中，电流表和电压表使用均正确的是图 （ ）18．如图5所示电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ）A 通过a 点的电流等于通过c 点的电流B 通过a 的电流大于通过c 点的电流C 电压表测的是c 点的电压D 电压表测的是电源电压19．如图6所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则( )A ．L 1两端的电压为3VB ．L 2两端的电压为3VC ．L 2两端的电压为2VD ．L 1两端的电压为5V20.下图7是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯、均正常发光．可以判定甲是________表、乙是________表、丙是________表．一、选择题1．一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中正确的是［ ］A ．R 由铜线的长度和横截面积决定B ．R 的大小与U 有关C ．铜线的电阻对电流通过有阻碍作用D ．R 的大小与I 无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ ］A ．5欧姆B ．10欧姆C ．20欧姆D ．40欧姆3．一条导线的电阻是R ，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4B.R/2C. R/25．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ ］A ．电流强度较大B ．电流强度较小C ．电压较大D ．电压较小6．下面四对并联电阻，总电阻最小的是 ［ ］A ．两个4ΩB ．一个4Ω，一个6ΩC ．一个1Ω，一个8ΩD ．一个2Ω，一个7Ω图3 图5 图6 图78．两个电阻值相等的电阻，每个电阻的电阻值为R。

电路故障练习题一、选择题1. 在下列电路中，哪个元件可能导致电路短路故障?A. 电阻B. 电感C. 二极管D. 电容2. 若电路中存在电路短路故障，下列哪种现象可能会发生?A. 电路无法通电B. 电路电流过大C. 电路电流减小D. 电路电压升高3. 以下哪个元件可以用来修复电路短路故障?A. 电容B. 电感C. 电阻D. 二极管4. 若一个电路中的电容发生故障，会导致电路出现什么问题?A. 电路发热B. 电路短路C. 电路开路D. 电路电流变小5. 以下哪种故障可能会导致电路无法通电?A. 电阻失效B. 电感损坏C. 二极管禁止方向错误D. 电容极性错误连接二、应用题1. 有一个由电阻、电容和电感组成的RLC电路，其中电阻为10欧姆，电感为5亨，电容为2微法。

当电路中的电压为12伏时，请计算电路中的电流。

2. 在一台计算机电源中，电路板上的一个电容损坏导致电路短路，从而导致电源无法正常工作。

作为维修人员，请解释电容故障可能会导致电路短路的原因，并说明如何修复该故障。

3. 如果一台设备的电路中的电感失效，会对电路造成什么影响？请说明可能的故障现象，并提供修复建议。

4. 在一辆汽车的点火系统中，存在一个由电感和电阻组成的电路。

如果电路中的电阻故障，会对汽车的点火系统产生什么影响？并提供相应的解决方法。

三、分析题1. 假设一个电路中同时存在电容和电感，当电路开关一打开，电路中是否会发生振荡现象？请解释原因。

2. 若一个电路中的电容和电感匹配（即满足谐振条件），当电路中的电压最大时，请分析电路中的电容和电感的功率是否为零，并解释原因。

四、解决问题1. 你在电路实验中遇到一个问题：无论如何调整电路的连接，电路仍然无法通电。

请提供可能造成该问题的原因，并提供解决方案。

2. 你在电路维修工作中遇到一个问题：一台设备的电路中存在一个电感，电感发热现象过于明显，该如何解决？3. 在一台音响设备中，你发现电路中的一个二极管失效，导致音响无法正常工作。

初三物理电路典型练习题在初中物理学习中，电路是一个重要的内容。

掌握电路的基本概念和解题方法，对于培养学生的物理思维和分析问题的能力具有重要意义。

下面，我们来看几个典型的电路练习题。

1. 串联电路练习题图1所示是一个简单的串联电路，其中有一个电源和三个电阻。

请根据图中提供的信息，回答以下问题。

（1）计算总电阻值。

（2）计算总电流强度。

（3）计算电源的电动势。

（4）计算电源所提供的总电能。

2. 并联电路练习题图2展示了一个并联电路，其中有两个电源和两个电阻。

请根据图中的信息，回答以下问题。

（1）计算总电阻值。

（2）计算总电流强度。

（3）计算电源1的电动势。

（4）计算电源2的电动势。

3. 混合电路练习题图3是一个混合电路，由串联和并联电路组成。

请根据图中的电路元件信息，回答以下问题。

（1）计算总电阻值。

（2）计算总电流强度。

（3）计算电源的电动势。

以上是几个典型的电路练习题，每个问题都需要根据已知条件进行计算和推导。

在解题过程中，我们需要熟悉串联和并联电路的基本概念和计算方法。

同时，还需要运用欧姆定律和基尔霍夫定律等电路理论知识，进行综合运用和分析。

在解答这些电路题目时，我们可以按照以下步骤进行。

（1）根据已知条件，分析电路结构，确定串并联关系。

（2）计算单个电阻的阻值。

（3）根据串并联关系，计算总电阻值。

（4）利用欧姆定律，计算总电流强度或某个电阻上的电压。

（5）利用基尔霍夫定律，列写方程组，解得未知量。

通过这样的步骤，我们能够较为系统地解决各种电路计算问题。

总之，电路练习题是初中物理学习中的重要内容，通过练习和解答这些题目，有助于培养学生的物理思维和解决问题的能力。

希望同学们能够利用课余时间多做练习，查漏补缺，不断提高自己的物理学习水平。
