电路连接练习题

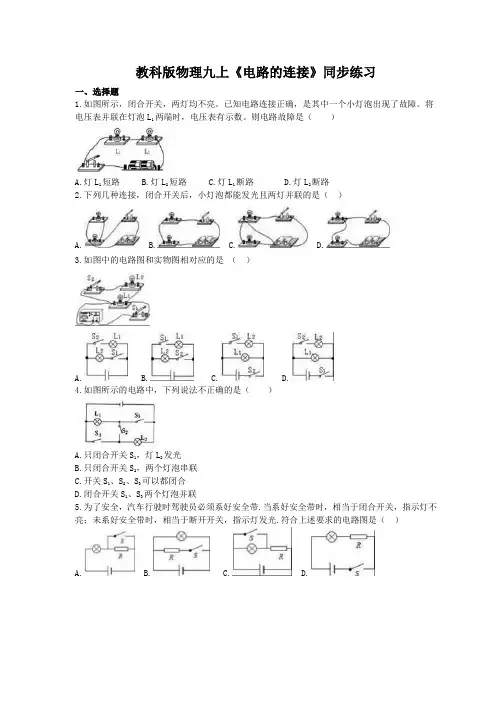

教科版物理九上《电路的连接》同步练习一、选择题1.如图所示，闭合开关，两灯均不亮。

已知电路连接正确，是其中一个小灯泡出现了故障。

将电压表并联在灯泡L1两端时，电压表有示数。

则电路故障是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路2.下列几种连接，闭合开关后，小灯泡都能发光且两灯并联的是（）A. B. C. D.3.如图中的电路图和实物图相对应的是（）A. B. C. D.4.如图所示的电路中，下列说法不正确的是（）A.只闭合开关S1，灯L2发光B.只闭合开关S2，两个灯泡串联C.开关S1、S2、S3可以都闭合D.闭合开关S1、S3两个灯泡并联5.为了安全，汽车行驶时驾驶员必须系好安全带.当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光.符合上述要求的电路图是（）A. B. C. D.6.如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（）A.S1、S3闭合，S2断开B.S2、S3闭合，S1断开C.S2闭合，S1、S3断开D.S1闭合，S2、S3断开7.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时,通过L1的电流变小D.当开关S2断开时，电流表A2的示数变小8.在如图所示的电路中，正确的说法是（）A.闭合S1，断开S2，L1发光，L2不发光B.闭合S1，S2，L1，L2都发光C.S1，S2都断开，L1，L2都不发光D.闭合S2，断开S1，L1，L2都发光9.如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝.由电路图可知（）A.只将开关S1闭合，吹出的是热风B.M和R是串联在电路中的C.将S1和S2都闭合，吹出的是热风D.开关S2可以控制整个电路10.小明和同组同学利用如图3所示的（a）、（b）两个电路进行“串联电路并联电路的比较”的探究活动，保持电源电压不变，他们所记录的实验结果如下.你认为其中不可能的是（）A.在（a）电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B.在（a）电路中再串联几个小灯泡，接通电路后，灯L1和L2发光会变暗C.在（b）电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D.在（b）电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2正常发光11.如图所示，要使灯泡L1和L2组成串联电路，应（）A.闭合S2，断开S1B.断开S1和S2C.闭合S1和S2D.闭合S1，断开S212.将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A.开关S1只控制灯泡LB.开关S2只控制灯泡LC.先闭合S1，再闭合S2时，灯泡L短路D.同时闭合S1､S2，灯泡L和电动机M并联二、填空题13.如图所示，当开关S1和S2断开时，电路处于状态；当S1闭合S2断开时，电路处于状态；当开关S1和S2都闭合时，电路处于状态.14.如图所示，当S1、S2断开时，能亮的灯是，它们是联的，当S1、S2闭合时，能亮的灯是，它们是联的，当S1闭合，S2断开时，能亮的灯是。

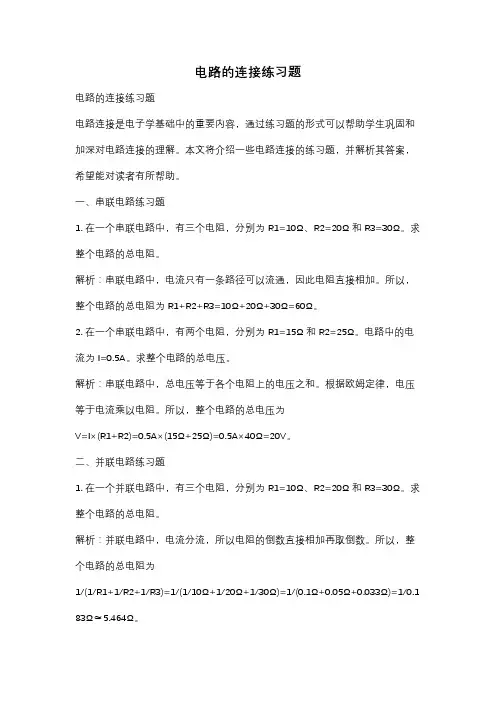

电路的连接练习题电路的连接练习题电路连接是电子学基础中的重要内容，通过练习题的形式可以帮助学生巩固和加深对电路连接的理解。

本文将介绍一些电路连接的练习题，并解析其答案，希望能对读者有所帮助。

一、串联电路练习题1. 在一个串联电路中，有三个电阻，分别为R1=10Ω、R2=20Ω和R3=30Ω。

求整个电路的总电阻。

解析：串联电路中，电流只有一条路径可以流通，因此电阻直接相加。

所以，整个电路的总电阻为R1+R2+R3=10Ω+20Ω+30Ω=60Ω。

2. 在一个串联电路中，有两个电阻，分别为R1=15Ω和R2=25Ω。

电路中的电流为I=0.5A。

求整个电路的总电压。

解析：串联电路中，总电压等于各个电阻上的电压之和。

根据欧姆定律，电压等于电流乘以电阻。

所以，整个电路的总电压为V=I×(R1+R2)=0.5A×(15Ω+25Ω)=0.5A×40Ω=20V。

二、并联电路练习题1. 在一个并联电路中，有三个电阻，分别为R1=10Ω、R2=20Ω和R3=30Ω。

求整个电路的总电阻。

解析：并联电路中，电流分流，所以电阻的倒数直接相加再取倒数。

所以，整个电路的总电阻为1/(1/R1+1/R2+1/R3)=1/(1/10Ω+1/20Ω+1/30Ω)=1/(0.1Ω+0.05Ω+0.033Ω)=1/0.1 83Ω≈5.464Ω。

2. 在一个并联电路中，有两个电阻，分别为R1=15Ω和R2=25Ω。

电路中的电压为V=12V。

求整个电路的总电流。

解析：并联电路中，总电流等于各个电阻上的电流之和。

根据欧姆定律，电流等于电压除以电阻。

所以，整个电路的总电流为I=V/(R1+R2)=12V/(15Ω+25Ω)=12V/40Ω=0.3A。

三、混合电路练习题1. 在一个混合电路中，有两个并联电阻R1=10Ω和R2=20Ω，与一个串联电阻R3=30Ω相连。

求整个电路的总电阻。

解析：首先计算并联电阻R12的值，即R12=1/(1/R1+1/R2)=1/(1/10Ω+1/20Ω)=1/(0.1Ω+0.05Ω)=1/0.15Ω=6.67Ω。

实物图转化电路图1．根据实物连接图在虚线框内画出电路图。

2．根据实物图，在虚线框内画出电路图．3．请由实物图画出电路图。

4．请在答题纸的虚线框内，用铅笔直尺画出与如图所示电路相对应的电路图。

5．如图所示在右侧方框内画出对应的电路图6．请根据图所示的实物连接图，在虚线框内画出对应的电路图。

7．如图所示为以实物电路，请画出所对应的电路图。

8．请画出图所示电路的电路图．9．请在虚线框内画出与实物图对应的电路图。

10.请在方框内画出如图所示的实物电路的电路图．11．如图所示，是一位同学设计的电路，请在右边的方框内画出它的电路图。

电路图转化实物图1．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。

2.按照电路图连接实物图。

3.根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。

4．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。

（注：电路电流小于0.6A,为便于检查，导线最好不要交叉）5．根据如图所示的电路图，用笔画线代替导线，连接实物图（要求导线不能交叉）.6．如图，根据电路图连接实物图。

7．按要求完成如图的实物图连接要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流8．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。

9．请按照如图电路，连接实物图.10．根据如图所示电路图，用笔画线代替导线，连接实物图，每盏灯电流约为0.5A．11．请根据甲图所示的电路图，在乙图上用笔画线代替导线完成电路连接。

实物图转化电路图参考答案1.【解析】电流从电源的正极出发经过两个灯泡和开关回到电源的负极。

2.【解析】由图中可知，L1和L2首尾相接，这是个串联电路，只需要把用电器开关串接起来即可。

3.【解析】由实物图可知，电流从电源正极出来，依次通过灯L2、L1、开关，回到电源负极，电流只有一条路径。

电路连接的基本方式专题训练一、电路故障检查与分析考核知识点：电路故障一般分为断路和短路两种1、断路：开关断开、用电器损坏、接线松脱、接触不良等。

2、短路：分整体短路(也叫电源短路)和部分短路(也叫用电器短路)例题：某同学在连接电路时，开关闭合后，过了不久他发现台灯冒出了火花，然后他家所有的灯都熄灭了，而他看到邻居家的灯还亮着，请你帮他分析一下：（1）打开台灯开关时，看到台灯冒出火花的原因是他家的电路发生了（）A通路B断路C短路D无法判断（2）他家所有的灯都熄灭了，而邻居家的灯还亮着，原因是他家的电路发生了（）A通路B断路C短路D无法判断练习1、某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良换新灯泡换新线并接好检查加固对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因能够概括成以下哪一类原因（）A．电路出现了短路 B．电路出现了断路C．并联变成了串联 D．电源正负极接反2、某同学将如下图的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A．甲灯泡丝断了B．乙灯泡丝断了C．丙灯泡丝断了D．都有可能3、某同学用两节电池、一个小灯泡和一个开关自制了简单的灯，不过当他断开开时，灯泡却能正常发光，闭合开关时，灯泡却又熄灭了。

故障在哪里？请你画出电路图后并加以说明。

二、根据电路图连接实物图方法：电流路径法(先串后并)例题：根据图甲中所示电路图，将图乙中的实物连接起来。

练习1、根据左边的电路图连接情况，将右边的实物图连接好；2、根据图甲中所示电路图，将图乙中的实物连接起来。

3、根据左边的电路图连接情况，将右边的实物图连接好；三、根据实物图画出电路图1、方法：电流路径法2、步骤：(1)判断电路连接方式(2)确定电器元件位置布局(3)完成电路图(注明电流“分支点”和“汇合点”)例题：根据以下图实物连接图，在右图线框内画出对应的电路图．练习：1.根据以下图实物，在右图线框内画出对应的电路图．2．按图示的电路，在右画线框内出相对应的电路图．3.如下图的电路，这时灯L 1 （不发光/发光），灯L 2 ．灯L 1和L 2是 联．在实物图中电流流过的导线上标出电流方向，并在右图框内画出相对应的电路图．四、电路设计：L 1 L 2 S L 1S 2 S 1 L 2串联电路：用电器相互影响步骤：12、判断开关作用3、画出电路图(注意画线时要“横平竖直”)例：有两个电铃、两个开关和一个电池组，试按以下要求画出电路图。

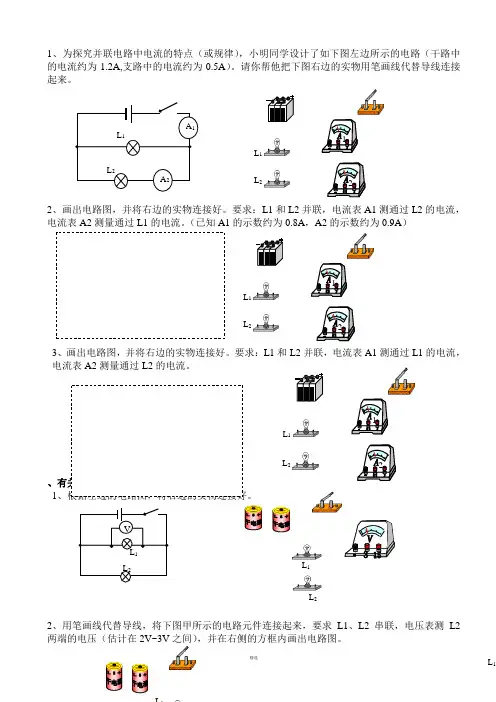

精选L 2 L 1 1、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A ）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

2、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A ，A2的示数约为0.9A ）3、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1测通过L1的电流，电流表A2测量通过L2的电流。

、有关电压表的电路连接专题1、根据左边的电路图，将右边的实物连接好。

2、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

L 1L 1 L 2 VL 1L 2 L 1L 2 12 A 1A 2 L 1 L 2 12 L 1 L 2 1 2精选3、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联，电压表V1测L1两端的电压（估计在2V~3V 之间），电压表V2测L1、L2两端的电压（估计在5V~6V 之间），并在右侧的方框内画出电路图。

4、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。

5、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

6、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

2 1L 2 L 1 L 1 L 2A V－ 0.6 3 L 2 L 1L 1L 2A V － 0.6 3L 2 L 1精选7、根据下面的实物连接图，在右边方框中画出对应的电路图。

8、根据下面的实物连接图，在右边方框中画出对应的电路图。

1. 如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC 。

★电路连接练习题＿共10篇范文一:7．《不一样的电路连接》练习题７.《不一样的电路连接》练习题一。

填一填1.一节电池的电压是1．5v，两节电池串联起来的电压是。

所以小灯泡会亮.２．一节电池的电压是1。

5v,两节电池并联起来,电压是。

所以小灯泡亮。

二.判一判1.在电路中,串联的电池越多越好…………………………………(）.２。

家庭中的照明电路一般采用并联方法．………………………………（）3。

电路中连接的电池越多．小灯泡就越亮。

……………………………(）4.如果电池的电压超过了灯泡标定的电压,容易将灯泡烧坏。

………()三。

选一选1．一个测试器被用来推断电路板地下的一个连接状况，可观察到如下结果:下列哪一项显示的是正常的连接情况?2．电路板上有一个隐形连接,当测试器的电线碰到R和T,R和Ｕ时灯泡变亮，还有哪一对节点也能使灯泡发光?①T和Ｕ②Ｒ和S③Ｓ和U④没有这对节点3.在下面电路中，小灯泡较亮的是。

①②4。

下面电路中，小灯泡较亮的是。

①②7。

《不一样的电路连接》练习题一.填一填１.一节电池的电压是1．5v,两节电池串联起来的电压是。

所以小灯泡会亮.２。

一节电池的电压是1．5v，两节电池并联起来，电压是。

所以小灯泡亮。

二．判一判1。

在电路中，串联的电池越多越好…………………………………（）.２.家庭中的照明电路一般采用并联方法。

………………………………（）３．电路中连接的电池越多.小灯泡就越亮。

……………………………（)4。

如果电池的电压超过了灯泡标定的电压,容易将灯泡烧坏。

………（）三。

选一选１。

一个测试器被用来推断电路板地下的一个连接状况，可观察到如下结果:下列哪一项显示的是正常的连接情况？2。

电路板上有一个隐形连接，当测试器的电线碰到R和T,Ｒ和U时灯泡变亮,还有哪一对节点也能使灯泡发光？①Ｔ和Ｕ②R和S③S和U④没有这对节点３.在下面电路中，小灯泡较亮的是。

①②4。

下面电路中,小灯泡较亮的是。

①②范文二：电路连接练习题电路连接练习题1、将下列元件用导线连接起使小灯泡能够发光，并在右边方框中画出相应的电路图。

电路连接专题练习一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

4.请将下图中的元件连接成串联电路。

5.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

才6.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。

7.请根据如图所示的实物图画出电路图。

8.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）9.请按照图（1）中的电路图将图（2）中的实物连成电路。

10.请画出如下图所示的实物电路的电路图。

11.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

12.【2006·辽宁大连】用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）13.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

14.请根据下图的实物连接情况画出相应的电路图。

15.画出如图所示的电路图，并在图上标出相应的元件符号。

16.根据图中的实物连接图画出电路图，并标出电流方向。

17.请你对照下面的电路图，把实物元件用线连接起来。

18.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

19. 请将图所示元件按电路图连接，连线不要交叉。

20.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。

21.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）22.学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器”前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。

甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1．根据下图电路图，连接实物图2．按照右上图（a ）所示的电路图将图（b ）中的实物连接起来 3． 根据电路图连接实物图4．如上图（a ）所示电路，将图（b ）中的电路元件连接起来进行电流强度的测量。

已知通过灯泡的电流强度小于0.6安 5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

6． 按照电路图，将对应右图各实物元件连接起来。

V + —二、根据实物图画电路图1．根据下图画出它的电路图2．按照实物图作出电路图3． 按要求组成电路图，元件位置不要移动：（1）图甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

（2）图乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

三、根据要求连接实物图或电路图1．将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2．要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图3．用线条代替导线，将图中的电器元件连成电路。

要求：（1）开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；（2）共用一个电池组4．按要求连接实物图，并画出电路图：（1）图甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

《电路连接》专题练习及答案1.学校有前门与后门,在前门与后门各有一个开关,在学校保卫科有红、绿两盏灯与电源.要求 :前门来人红灯亮,后门来人绿灯亮.(1)请设计这个电路 ,在方框内画出电路图 ,并连接图中得实物电路 .(2)请指出此电路中需改进得地方 .2.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路.3.请根据电路图连接实物电路.4.根据图所示得实物电路,在右边框格中画出它得电路图.5.根据题意作图.(1) 在如图甲中画出电路图中得电流方向,并连接图乙得实物图.(2)请根据如图丙实验电路 ,在图方框内画出电路图 .6.图 2 为小阳同学按图 1 电路图所连接得实物电路得一部分 ,请您帮助小阳完成剩下部分电路得连接 .7.根据如图所示得电路图将实物图连接完整,用笔画线代替导线.8.如图所示 ,请将下列得电路图画出对应得实物图.9.请根据如图 1 所示得电路图,补上图 2 实物图中缺少得一条导线.10.根据实物图画出相应得电路图来(画在虚线框 ).11.根据图甲所示得实物连接图,在图乙方框处画出电路图.12.根据实物图1,在图 2 得方框内画出相应得电路图:13.根据图示得实物连接图,画出对应得电路图.14.根据下面得实物图在方框内画出对应得电路图.15.请根据图 a 中得电路图实物图,在 b 图中画出相应得电路图.16.按照图中得实物图在方框中作出电路图.17.请按照图所示得实物图在方框内画出对应得电路图.18.画电路图 .19.按照电路图连接实物图.20.图 1 得电路图连接好图 2 得实物电路 .21.运用知识解决问题(1)画出如图 1 实物图得电路图 ;(2)请您根据如图 2 图甲电路图 ,在图乙中连接好实物电路 .22.请您根据图甲电路图,在图乙中连接好实物电路.23.根据实物图在方框内画出电路图24.根据电路图连接实物图:25.根据电路图 ,用笔划线代替导线连接实物26.在图中 ,根据电路图 ,将右边得实物图补充完整,要求导线不能交叉.27.连接下面得实物图,并在虚框内画出电路图.要求 : 两灯独立工作 ,开关同时控制两灯.28.根据如图所示得电路图,把实物元件连接起来.29.在方框里试画出如图所示实物图得电路图.30.在方框中画出如图所示得实物电路得电路图.参考答案与解析1.(2015 秋 ?西秀区校级月考 )学校有前门与后门 ,在前门与后门各有一个开关 ,在学校保卫科有红、绿两盏灯与电源 .要求 :前门来人红灯亮 ,后门来人绿灯亮 .(1)请设计这个电路 ,在方框内画出电路图 ,并连接图中得实物电路 .(2)请指出此电路中需改进得地方 .【分析】(1) 绿灯亮 ,表示送货人在后门按开关,红灯亮表示前门取货人在前门按开关;说明两灯互不影响 ,即为并联关系 ,且后门进货得控制开关与绿灯在同一支路 ,前门取货得控制开关与红灯在同一支路 ,均为串联关系 ;(2)无论前门还就是后门来人 ,都需要人观察灯泡得发光情况 ,所以最好利用响铃引起人得注意,则将铃串联在干路中 ;然后根据这一思路来进行作图 .【解答】解 :(1)由题意知 ,两个灯泡并联 ,且各有一个开关控制 ,前门开关控制红灯 ,后门开关控制绿灯 ,如图所示 :实物图如下所示:(2)由于需要人来观察灯泡得发光情况 ,这不方便 ,所以最好利用响铃引起人得注意 ,所以应将电铃串联在干路中 ;如图 :.【点评】根据题意得出两灯泡得连接方式与开关得位置就是解决本题得关键.2.(2016?北海 )请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路.【分析】由题干可知 ,开关控制整个电路 ,两灯泡串联 ,根据电流流向法 ,从电源得正极依次连接各开关 S、两个灯泡最后回到负极即可 .【解答】解 :图中已经连接了部分电路 ,然后将开关左端接线柱与右侧灯泡右端接线柱相连,将左侧灯泡右端接线柱与右侧灯泡左端接线柱相连,如下所示 :【点评】本题考查了根据电路图连接实物图得方法,一般都就是采用电流流向法,先串后并得原则进行连接 .3.(2016?李沧区二模 )请根据电路图连接实物电路 .【分析】分析清楚电路结构 ,明确各电路元件得连接方式,然后连接实物电路图 .【解答】解 :由电路图可知 ,两灯泡并联 ,开关 S1控制干路 ,开关 S2控制灯泡 L 1,根据电路图连接实物电路图,如图所示 :.【点评】本题考查了连接实物电路,分析清楚电路结构就是正确解题得前提与关键.连接时要注意与电路图得顺序一致,且导线不能交叉.4.(2016?广安模拟 )根据图所示得实物电路,在右边框格中画出它得电路图.【分析】先识别电路得连接方式,然后根据实物图完成电路图 .【解答】解 :由实物图可知 ,电动机与灯泡并联连接,开关 S1控制整个电路 ,开关 S2控制电动机所在得支路 ,电路图如下 :【点评】会识别串联电路与并联电路,知道电路中各元件得作用,会根据实物图完成电路图.5.(2016?吉林模拟 )根据题意作图.(1) 在如图甲中画出电路图中得电流方向,并连接图乙得实物图.(2)请根据如图丙实验电路 ,在图方框内画出电路图.【分析】 (1)电源外部电流从正极出发经电路元件后回到电源得负极;由电路图可知,电源、开关、电铃、灯泡依次串联组成电路即可.(2)分析电路结构 ,明确电路元件得连接方式 ,然后根据实物电路图作出电路图 .【解答】解 :(1)电流从电源正极流出分别通过各元件,最后回到电源负极,由此标出电流方向;依次串联电源、开关、电铃、灯泡组成电路,如图所示 :;(2) 由图丙知,两灯泡组成并联电路,开关在干路上控制整个电路,电路图如图所示:.,【点评】本题考查了根据电路图连接实物电路图与根据实物电路图作电路图,分析电路结构明确各电路元件得连接方式就是正确作图得前提与关键.6.(2016 春 ?朝阳区校级月考)图 2 为小阳同学按图 1 电路图所连接得实物电路得一部分,请您帮助小阳完成剩下部分电路得连接.【分析】由图 1 可知 ,两灯泡并联 ,S1控制 L 1支路 ,S2控制 L2支路 ,开关 S 在干路上控制两盏灯.由图 2 可知 ,已经连接了干路上得电源、开关S 以及 S1、 L 1得支路 ,只需要把 S2、 L2支路并联到 S1、 L 1支路得两端即可 .【解答】解 :由图 1 可知 ,两灯泡并联 ,开关 S1在灯泡 L122得支路上 ,开关 S 在干得支路上 ,开关 S在灯泡 L路上 .由图 2 可知 ,已经连接了干路上得电源、开关S 以及 S1、 L 1得支路 ,只需要把 S2、 L2支路并联到 S1、 L 1支路得两端即可 ,即用导线连接S2得右接线柱与S1得右接线柱 ,如图所示 :【点评】本题考查了实物图得连接,关键就是根据电路图确定电路元件得连接方式,先串联最复杂得电路、再把相应得并联部分接到相应得位置即可.7.(2015 秋 ?昌吉州校级期末 )根据如图所示得电路图将实物图连接完整,用笔画线代替导线 .【分析】要连接实物图 ,先要根据电路图电路得连接方式;由图知 :灯 L1、 L2并联 ,再确定开关得作用 ;然后根据电流流向法 ,先连接 L 1所在得支路 ,再并联上 L 2所在得支路 ,注意串联“首尾连接”,并联“首首连接、尾尾连接 .【解答】解 :由电路图可知 ,两灯泡并联 ,开关 S 控制干路 ;从电源正极出发 ,先把开关 S、灯 L1串联起来 ,回到电源负极 ;然后把灯 L 2与灯 L 1并联 ,如图所示 :【点评】本题考查了实物电路图得连接,此类题目一般可以根据电流流向法、按先串后并得原则串联在电路中 ,要注意电路图与实物电路图一一对应.8.(2015 秋 ?新疆期末 )如图所示 ,请将下列得电路图画出对应得实物图.【分析】从实物图中可以瞧出,两只灯泡并联 ,开关控制整个电路.根据实物图完成电路图即可 .【解答】解 :电流从正极出发 ,经过开关 S 开始分支 ,一支经灯泡 L 21然后两支汇合 ,回到电源,另一支灯泡 L负极 .如图所示 :.【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.9.(2015 秋 ?石景山区校级期末)请根据如图 1 所示得电路图 ,补上图 2实物图中缺少得一条导线.【分析】分析电路图得电路连接方式,明确开关得作用,由此补出实物图得连接.【解答】解 :由图 1 知 ,两灯并联 ,开关在干路上控制整个电路 ,由图 2 知,只需要将灯 L 2得右侧与开关左侧接线柱相连即可 ,如图所示 :【点评】本题考查实物连接 ,连接电路图时 ,可以先连接干路 ,再连接支路 ,也可以先连接元件最多得支路 ,再把另一支路并联起来 .10.(2015 秋 ?安庆校级期中 )根据实物图画出相应得电路图来(画在虚线框 ).【分析】首先对电路进行分析 ,明确灯泡得连接关系及开关得控制作用,然后根据灯泡连接关系及开关位置画出电路图 .【解答】解 :由实物图知 :电流从电源正极出发分为两支:一支经灯泡 L 2;另一支经灯泡L 1,开关S;然后共同回到负极 .所以两只灯泡并联,开关 S 在支路 ,控制灯泡 L ; 电路图设计如下 :1【点评】此题考查了有关电路图得画法,在按实物图画电路图时 ,一定要正确分析电路,并注意电路元件得连接顺序 .11.(2015 秋 ?漳县校级期中 )根据图甲所示得实物连接图,在图乙方框处画出电路图 .【分析】根据实物图可知 ,两灯泡并联 ,开关 K 控制 L1,根据实物图完成电路图即可 .【解答】解 :由实物图可知 ,电流从正极流出然后分支,一支经灯泡 L 2,另一支经开关K 、灯泡L 1,然后两支汇合回到电源负极 .如图所示 :【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.12.(2015 秋 ?禄丰县校级期中)根据实物图1,在图 2 得方框内画出相应得电路图:【分析】由实物电路图可知 ,两灯泡与电源、开关串联组成电路图,根据元件符合画出电路图 .【解答】解 :结合实物图可知 ,应先画出电源符号,从电源得正极出发依次画出灯泡L2、灯泡L 、开关 S 回到电源得负极 ,如下图所示 :1【点评】本题考查了电路图得画法,一般解答时都可以根据电流流向法进行解答图与实物图得一一对应性.13.(2015 秋 ?白银校级期中 )根据图示得实物连接图,画出对应得电路图.,要注意电路【分析】根据实物图明确电流得路径,确定电路得串并联性质,再进一步明确开关得位置与作用,可据此画出对应得电路图 .【解答】解 :读实物图可知 ,电流从电源得正极 ,经开关 S1后,一股流向灯1,另一股经开关2L S 流向灯 L 2,最后共同回到电源得负极.为并联电路 ,如图所示 .【点评】会正确读取实物图得连接情况 ,能根据实物图正确画出电路图就是我们应该掌握得重要物理技能 .14.(2015 秋 ?贵阳校级期中 )根据下面得实物图在方框内画出对应得电路图.【分析】从电路图可知 ,灯泡与电铃串联,受一个开关控制.【解答】解 :由实物图可知,电流从电源得正极出发,经开关 S、灯泡 L 、电铃回负极 .如下图所示:【点评】本题考查根据实物图画电路图路图 ,这就是电学得重点,也就是难点 .15.(2015 秋 ?贵阳校级期中 )请根据图,关键就是分析出实物图中电路得连接,再对应画出电a 中得电路图实物图,在 b 图中画出相应得电路图.【分析】分析清楚电路结构,明确各电路元件得连接方式,然后连接实物电路图.【解答】解 :由电路图可知 ,两灯泡并联 ,开关控制 L 1支路 ,连接电源 ,根据电流得流向可先连接元件多得支路,再把另一支路并接在前一支路两端 ,实物电路图如图所示 :.【点评】本题考查了实物电路图得连接 ,分析清楚电路结构、明确各电路元件得连接方式就是正确解题得关键 .16.(2015秋 ?达州校级月考)按照图中得实物图在方框中作出电路图.【分析】由实物图可知 ,灯泡、电铃串联,根据实物图完成电路图即可.【解答】解 :电流从正极出发经灯泡,电铃、开关S,然后回到电源负极.如图所示:【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.17.(2015 秋 ?叶县校级月考 )请按照图所示得实物图在方框内画出对应得电路图.【分析】由实物电路图画电路图时 ,可以根据电流流向法 ,从电源得正极出发依次画出各电路原件回到负极即可 .【解答】解 :由实物图可知 ,电流从电源得正极出发依次经过L 1→L 2→开关 ,回到负极 ,电路图如图所示 :.【点评】本题考查了根据实物画出电路图,一般采用电流流向法 ,即从电源得一极出发依次画出各电路元件 .18.(2015 秋 ?广州校级月考 )画电路图 .【分析】由实物图可知 ,灯泡与电动机串联,根据实物图完成电路图即可 .【解答】解 :由实物图可知 ,电流从正极出发,经灯泡、开关、电动机回负极,如图所示 :【点评】本题考查了由实物图画电路图得能力.要先判断出电路得连接方式及开关得位置后,再画电路图 .19.(2015 秋 ?赤峰校级月考 )按照电路图连接实物图 .【分析】先根据电路图判断用电器得连接方式,当用电器并联连接时 ,可采用“电流流向法”,从电源得正极出发 ,按照电流得流向 ,先把元件最多得电路串起来,再将相应得并联部分接入电路即可 .【解答】解 :由电路图可知 ,两灯泡并联 ,开关 S2在干路上 ,开关 S1在灯泡 L 1得支路上 .采用“电流流向法”,电流从电源正极出发,依次将开关 S1、灯泡 L 1、开关 S2串联起来接到电源得负极上 ,再将灯泡 L 211得两端即可 ,如下图所示 :并联在开关 S与灯泡 L【点评】本题考查了实物图得连接,关键就是根据电路图确定电路元件得连接方式,先串联最复杂得电路、再把相应得并联部分接到相应得位置即可;在连接过程中 ,注意个元件得次序 ,导线不能交叉 .20.(2015 秋 ?东台市校级月考 )图 1得电路图连接好图 2 得实物电路 .【分析】根据电路图连接实物图 ,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路,再将相应并联得部分接入电路即可.【解答】解 :由甲图知 ,灯泡与电铃并联 ,K 1在干路上 ,K 2在电铃支路上 .采用“电流流向法”,电流从电源正极出发 ,依次串联开关K 1、开关 K 2、电铃回到电源得负极 ,再将灯泡并联在电铃与开关K 2得两端即可 ,如下图所示 :【点评】本题考查了实物图得连接 ,关键就是能根据电路图确定电路元件得连接方式,利用先串联最复杂得电路、再把并联得部分接到相应得位置即可.21.(2014 秋 ?青岛校级期中 )运用知识解决问题(1) 画出如图 1 实物图得电路图 ;(2)请您根据如图 2 图甲电路图 ,在图乙中连接好实物电路.【分析】 (1)先判断实物图得连接方式,然后再确定每一个开关分别控制哪一个小灯泡,最后画出电路图 .(2) 先分析用电器之间得连接方式以及开关得作用,可采用“电流流向法”,将实物电路连接起来.【解答】解 :(1)由实物图可知,从电源正极出来得电流经开关S1后出现了电路分支:一条支路经灯泡 L 1;另一条支路流向开关S2、灯泡 L 2;然后两支电流汇合再回到电源负极,故电路图如下:(2)由甲图知 ,两灯并联 ,S1在干路上 ,S2在 L 2得支路上 .根据电流流向法 ,先从正极出发开始分支 ,一支经灯泡 L 122,另一支经灯泡 L、开关 S ,然后共同经 S1回到电源得负极 ;如图所示 :【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图得关键在于瞧懂电路图 ,在连接过程中 ,注意各元件得次序,导线不能交叉 .22.(2014 秋 ?城阳区期中 ) 请您根据图甲电路图,在图乙中连接好实物电路 .【分析】根据电路图连接实物图 ,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路 ,再将相应并联得部分接入电路即可.【解答】解 :由甲图知 ,两灯并联 ,S2在干路上 ,S1在 L 1得支路上 .将 2 节干电池串联 ,根据电流流向法 ,先从正极出发依次串联开关S2、开关 S1、灯泡 L1回到负极 ,然后将灯泡 L 2并联在开关 S1与灯泡 L 1得两端 ;如图所示 :.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图得关键在于瞧懂电路图 ,在连接过程中 ,注意各元件得次序,导线不能交叉 .23.(2013 秋 ?青岛校级期中 )根据实物图在方框内画出电路图【分析】首先对电路进行分析 ,明确灯泡得连接关系及开关得控制作用,然后根据灯泡连接关系及开关位置画出电路图 .【解答】解 :由实物图知 ,电流从电源正极出发经开关S1分为两支 ,一支经灯泡 L 1,一支经开关S2、灯泡 L 2;然后共同回到负极 .所以两只灯泡并联,电路图如下 :【点评】此题考查得就是根据实物图画电路图,属于基本技能 ,分析实物连接 ,明确连接关系 ,就是画出正确电路图得关键 .24.(2013 秋 ?青岛校级期中 )根据电路图连接实物图:【分析】先分析两灯泡得连接方式以及开关得作用,然后根据电路图将实物电路连接起来.【解答】解 :两灯泡并联 ,其中开关 S2控制整个电路 ,另一个开关 S1控制其中一个灯泡L 2,从电源得正极出发,将灯 L 1、开关 S1,S2串联 ,回到电源得负极 ,再将灯 L 2并联在 L 1与 S1得两端,如图所示 :【点评】会识别串并联电路以及开关在电路中得作用就是解决本题得关键.25.(2012 秋 ?白银校级期中 )根据电路图 ,用笔划线代替导线连接实物【分析】根据电路图连接实物图,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路 ,再将相应并联得部分接入电路即可.【解答】解 :由图知 ,两灯并联 ,S3控制干路 ,S1控制 L1,S2控制 L 2支路 .采用“电流流向法”,电流从电源正极出发,依次连接开关 S1、 S2、灯泡 L 2,回到负极 ;再将灯泡L、开关S与L串联后并联在S 与 L2支路得两端即可 ,实物图如图所示 :1112.【点评】本题考查了实物图得连接,关键就是能根据电路图确定电路元件得连接方式,利用先串联最复杂得电路、再把并联得部分接到相应得位置.26.(2011 秋 ?青白江区期末 )在图中 ,根据电路图 ,将右边得实物图补充完整,要求导线不能交叉 .【分析】根据电路图连接实物图,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路,再将相应并联得部分接入电路即可.【解答】解 :采用“电流流向法”,电流从电源正极出发 ,依次串联灯泡 L 1、开关 S2、开关 S1串联起来 ,回到负极 ;再将灯泡 L 2分别并联在灯泡 L 1与开关 S2得下面 ,即可 ,如下图所示 :【点评】本题考查了实物图得连接,关键就是能根据电路图确定电路元件得连接方式,利用先串联最复杂得电路、再把并联得部分接到相应得位置.27.(2010 秋 ?厦门校级期中 )连接下面得实物图,并在虚框内画出电路图.要求 : 两灯独立工作 ,开关同时控制两灯.【分析】用电器并列得连接叫并联 ,并联电路中 ,各支路间互不影响 ,由此分析电路连接情况 , 再连接电路 .【解答】解 :由题知 ,两灯能独立工作 ,所以两灯并联 ,开关同时控制两灯 ,所以开关在干路上 ,由此连接实物图并画出电路图 ,如图所示 :.【点评】会根据要求连接实物图,注意实物图线不允许相交,会根据实物图画出正确得电路图.28.(2010 秋 ?厦门校级期中 )根据如图所示得电路图,把实物元件连接起来.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源得正极出发依次串联电路元件最多得支路,再把并联得部分串联到相应得位置即可.【解答】解 :由电路图知 ,灯与电铃并联,S1在干路上 (控制所有用电器),S2控制电铃 .根据电流流向法 ,先从正极出发依次串联开关 S1、S2、电铃 ,回到负极 ,然后把灯泡并联在电铃与开关 S2支路得两端即可 ,如图所示 :.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图于瞧懂电路图 ,在连接过程中,注意个元件得次序,导线不能交叉.29.在方框里试画出如图所示实物图得电路图.,实物连接图得关键在【分析】先判断实物图得连接方式,然后再确定每一个开关分别控制哪一部分,最后画出电路图.【解答】解 :由图知 :从电源正极出来得电流就出现了电路分支:一条支路经上面得灯泡关 S1;另一条支路流向下面得开关S2与电动机 ,然后两支电流汇合成一支电流回到电源负极L、开,故电路图如下:【点评】此题考查得就是根据实物图画电路图表得正确位置 ,就是得到正确电路图得前提30.在方框中画出如图所示得实物电路得电路图.,对实物图正确分析.,得到电路得连接关系或电【分析】由实物图可知 ,两灯泡并联 ,开关 S1控制整个电路 ,S2控制绿灯 ,根据实物图完成电路图即可 .【解答】解 :电流从正极出发经开关S1开始分支 ,一支经红灯泡 ;另一支经开关 S2,绿灯泡 ,然后两支汇合回到电源负极 .如图所示 :【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.。

电路图连接专题练习（一）1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.L 1和L 2控制L 2，S 3接5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

6.小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。

为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开 表示不同意），表决后只要灯亮就决定红灯 绿灯前门 后门S 2 S 3第A B C D a b去旅游。

请按上述要求在右边（请在开关旁注明控制的人）。

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A 、B 、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M 、N 与A 、B 或B 、C 相连时只有一盏灯亮,当M 、N 、与A 、C 相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A 、B 、C 和电灯、电铃各一只(如图17所示).用导线连接A 、C 灯不亮,铃响;连接A 、B 时灯不亮,铃不响;连接B 、C 时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S 1,L 1、L 2两灯都亮;(2)只闭合开关S 2,L 1、L 2两灯都不亮;(3)开关S 1、S 2都闭合,L 1灯不亮,L 2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A 、B 、C 、D 上什么都不接,铃不响.当用导线连接A 、B 或C 、D 时,铃也不响;当用导线连接A 、C 或B 、D 或A 、D或B 、C 铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).18．(北京市朝阳区)图1所示四个电路中，若闭合开关S ，将会造成电源短路的是19．（江苏省宿迁市）如图所示，当闭合开关S 后，电路中最容易损坏的是图1A ．灯泡LB ．电流表AC ．电压表V 1D ．电压表V 220．（福州市）图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表21．(云南)一种声光报警器的电路如图3所示。
