热阻测试仪说明书
- 格式:pdf
- 大小:5.74 MB
- 文档页数:6
热阻测试介绍
说明热阻测试仪全景
说明将材料焊在测试板上,并接在测试座上
说明将测试座按照极性方向提示放进烤箱中
打开“热阻测试软件”,选中“顺向偏压VS温度”,按照图中编号设定:
1、选择材料极性
2、设定测试电流
3、设定测试温度点
4、开始测试
5、测试完成后存档保存
说明测试完成后曲线图
说明将材料固定在PCB板上,将PCB板固定在密封箱内,将材料的引脚接长,每个引脚端接出分别接2根测试线(以4点量测焊接测试线)。
说明将测试版和固定板焊牢
说明将材料依极性焊在测试板上,接点别上太多焊锡
说明非别将TL、TC、Ta 探头按照图示连接。
设定SE3000視窗中TL 为材料接腳溫度,TC 為材料封裝溫度,TB 為散熱片溫度,Ta 為材
料附近空氣溫度,TA 為密封箱內溫度。
在熱阻量測中TA 為不可或缺的,一定要設定。
其探針應置於密封箱中不受材料加熱溫度影響的位置
说明点击“热阻测试软件”中的“热阻量测”,按图中编号设定:1、开启求顺向偏压VS 温度时所储存的设定档2、选择热阻量测3、选择适当的IM 电流所求得的数据
4、选择内插法
5、设定IT 、Td 并设定Tj 上限以保护材料
6、设定待测试的时间
7、开始测试
说明依照SE3000哥Channel 探针在密封箱中的位置设定各Channel 代表意义图片
说明测试完成后显示热阻等测试值。

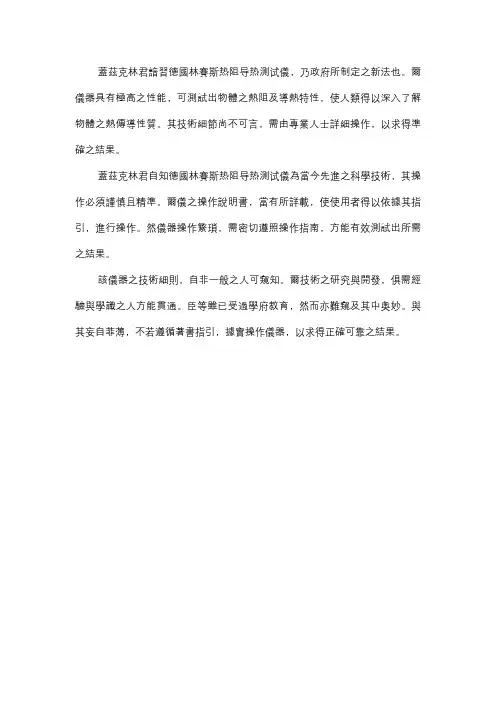

蓋茲克林君諳習德國林賽斯热阻导热测试儀,乃政府所制定之新法也。
爾儀器具有極高之性能,可測試出物體之熱阻及導熱特性,使人類得以深入了解物體之熱傳導性質。
其技術細節尚不可言,需由專業人士詳細操作,以求得準確之結果。
蓋茲克林君自知德國林賽斯热阻导热测试儀為當今先進之科學技術,其操作必須謹慎且精準。
爾儀之操作說明書,當有所詳載,使使用者得以依據其指引,進行操作。
然儀器操作繁瑣,需密切遵照操作指南,方能有效測試出所需之結果。
該儀器之技術細則,自非一般之人可窺知。
爾技術之研究與開發,俱需經驗與學識之人方能貫通。
臣等雖已受過學府教育,然而亦難窺及其中奧妙。
與其妄自菲薄,不若遵循著書指引,據實操作儀器,以求得正確可靠之結果。

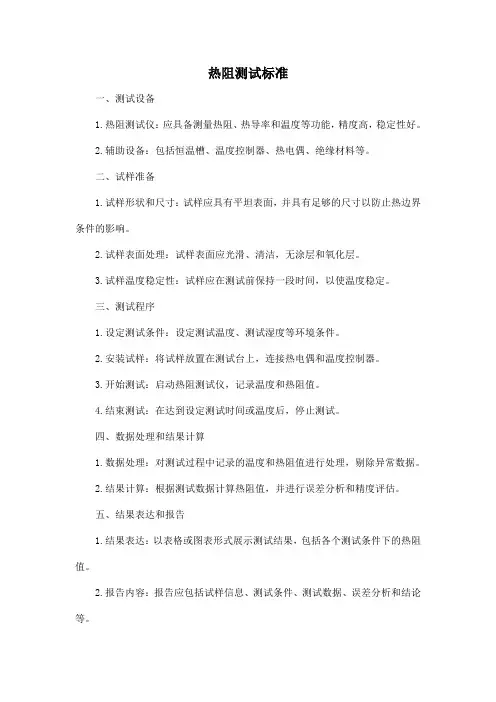

热阻测试标准一、测试设备1.热阻测试仪:应具备测量热阻、热导率和温度等功能,精度高,稳定性好。
2.辅助设备:包括恒温槽、温度控制器、热电偶、绝缘材料等。
二、试样准备1.试样形状和尺寸:试样应具有平坦表面,并具有足够的尺寸以防止热边界条件的影响。
2.试样表面处理:试样表面应光滑、清洁,无涂层和氧化层。
3.试样温度稳定性:试样应在测试前保持一段时间,以使温度稳定。
三、测试程序1.设定测试条件:设定测试温度、测试湿度等环境条件。
2.安装试样:将试样放置在测试台上,连接热电偶和温度控制器。
3.开始测试:启动热阻测试仪,记录温度和热阻值。
4.结束测试:在达到设定测试时间或温度后,停止测试。
四、数据处理和结果计算1.数据处理:对测试过程中记录的温度和热阻值进行处理,剔除异常数据。
2.结果计算:根据测试数据计算热阻值,并进行误差分析和精度评估。
五、结果表达和报告1.结果表达:以表格或图表形式展示测试结果,包括各个测试条件下的热阻值。
2.报告内容:报告应包括试样信息、测试条件、测试数据、误差分析和结论等。
六、精度和误差分析1.精度评估:比较不同测试条件下热阻值的差异,以评估测试仪器的精度。
2.误差分析:分析测试过程中可能产生的误差来源,如温度波动、热电偶偏差等。
七、测试安全措施1.安全操作规程:确保测试操作符合安全操作规程,防止意外事故发生。
2.安全防护措施:在测试过程中采取必要的防护措施,如穿戴防护服、戴手套等。
3.消防措施:在测试室内配备消防器材,并确保其有效性。
八、测试环境条件1.温度:测试室内温度应保持稳定,并在一定范围内可调。
2.湿度:测试室内湿度应保持在一定范围内,以确保测试结果的准确性。
热电阻测温仪使用说明书欢迎使用热电阻测温仪!本使用说明书旨在帮助您正确操作和了解热电阻测温仪,以确保您能够准确测量温度并得到可靠的结果。
请按照以下步骤进行操作:1. 介绍与规格热电阻测温仪是一种基于电阻对温度变化的测量原理的仪器。
它由外壳、温度传感器、显示屏、按钮和电源组成。
采用了先进的技术,具有高精度和稳定性。
主要规格:- 测量范围:-50℃至150℃- 精度:±0.5℃- 分辨率:0.1℃- 响应时间:<5秒- 电源:两节AAA电池- 尺寸:150mm x 25mm x 15mm- 重量:50g2. 使用方法步骤一:装载电池打开背部的电池仓盖,按照正确的正负极方向将两节AAA电池放入电池仓,然后将电池仓盖牢固地关闭。
步骤二:测量温度首先,请确保热电阻测温仪的温度传感器头部干净,没有污垢或异物。
然后,将温度传感器头部轻轻插入您需要测量温度的物体或液体中,待仪表稳定后,读取显示屏上的温度数值即可。
步骤三:单位切换按下仪器侧边的“单位”按钮,即可在摄氏度(℃)和华氏度(℉)之间进行切换。
3. 注意事项- 避免将热电阻测温仪浸入液体中,以免损坏仪器。
- 在测量温度前,请确保温度传感器头部干净,以免影响测量结果。
- 避免将热电阻测温仪暴露在极端高温或低温环境中,以免损坏仪器。
- 长时间不使用热电阻测温仪时,请取出电池,以免电池漏液导致仪器损坏。
- 如有需求,可以使用软布轻轻擦拭热电阻测温仪的外壳,但请注意避免使用化学溶剂或腐蚀性液体。
4. 故障排除如果您在使用热电阻测温仪时遇到以下问题,请参考以下解决方法:- 仪器不能开机:请检查电池是否安装正确,并确保电池电量充足。
- 温度显示不准确:请确保温度传感器头部清洁,并避免使用在极端温度环境下。
5. 免责声明本产品仅为测量温度提供参考数据,不作为精密温度测量仪器。
使用本产品时请遵循使用说明,并对数据的准确性负责。
感谢您选购热电阻测温仪。
如有任何疑问或问题,请及时联系我们的客户服务部门,我们将竭诚为您提供支持和帮助!。

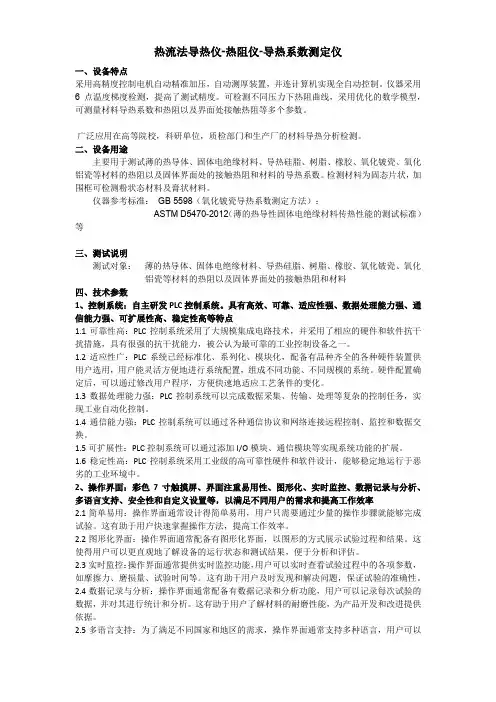

热流法导热仪-热阻仪-导热系数测定仪一、设备特点采用高精度控制电机自动精准加压,自动测厚装置,并连计算机实现全自动控制。
仪器采用6点温度梯度检测,提高了测试精度。
可检测不同压力下热阻曲线,采用优化的数学模型,可测量材料导热系数和热阻以及界面处接触热阻等多个参数。
广泛应用在高等院校,科研单位,质检部门和生产厂的材料导热分析检测。
二、设备用途主要用于测试薄的热导体、固体电绝缘材料、导热硅脂、树脂、橡胶、氧化铍瓷、氧化铝瓷等材料的热阻以及固体界面处的接触热阻和材料的导热系数。
检测材料为固态片状,加围框可检测粉状态材料及膏状材料。
仪器参考标准:GB 5598(氧化铍瓷导热系数测定方法);ASTM D5470-2012(薄的热导性固体电绝缘材料传热性能的测试标准)等三、测试说明测试对象:薄的热导体、固体电绝缘材料、导热硅脂、树脂、橡胶、氧化铍瓷、氧化铝瓷等材料的热阻以及固体界面处的接触热阻和材料四、技术参数1、控制系统:自主研发PLC控制系统。
具有高效、可靠、适应性强、数据处理能力强、通信能力强、可扩展性高、稳定性高等特点1.1可靠性高:PLC控制系统采用了大规模集成电路技术,并采用了相应的硬件和软件抗干扰措施,具有很强的抗干扰能力,被公认为最可靠的工业控制设备之一。
1.2适应性广:PLC系统已经标准化、系列化、模块化,配备有品种齐全的各种硬件装置供用户选用,用户能灵活方便地进行系统配置,组成不同功能、不同规模的系统。
硬件配置确定后,可以通过修改用户程序,方便快速地适应工艺条件的变化。
1.3数据处理能力强:PLC控制系统可以完成数据采集、传输、处理等复杂的控制任务,实现工业自动化控制。
1.4通信能力强:PLC控制系统可以通过各种通信协议和网络连接远程控制、监控和数据交换。
1.5可扩展性:PLC控制系统可以通过添加I/O模块、通信模块等实现系统功能的扩展。
1.6稳定性高:PLC控制系统采用工业级的高可靠性硬件和软件设计,能够稳定地运行于恶劣的工业环境中。

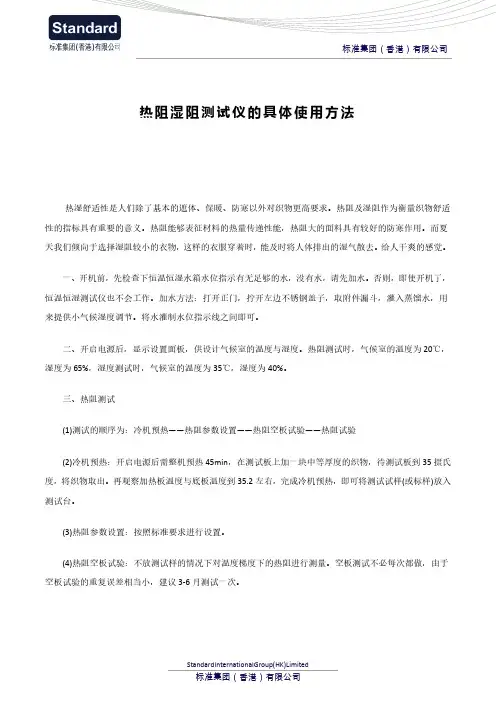

热阻湿阻测试仪的具体使用方法热湿舒适性是人们除了基本的遮体、保暖、防寒以外对织物更高要求。
热阻及湿阻作为衡量织物舒适性的指标具有重要的意义。
热阻能够表征材料的热量传递性能,热阻大的面料具有较好的防寒作用。
而夏天我们倾向于选择湿阻较小的衣物,这样的衣服穿着时,能及时将人体排出的湿气散去。
给人干爽的感觉。
一、开机前,先检查下恒温恒湿水箱水位指示有无足够的水,没有水,请先加水。
否则,即使开机了,恒温恒湿测试仪也不会工作。
加水方法:打开正门,拧开左边不锈钢盖子,取附件漏斗,灌入蒸馏水,用来提供小气候湿度调节。
将水灌制水位指示线之间即可。
二、开启电源后,显示设置面板,供设计气候室的温度与湿度。
热阻测试时,气候室的温度为20℃,湿度为65%,湿度测试时,气候室的温度为35℃,湿度为40%。
三、热阻测试(1)测试的顺序为:冷机预热——热阻参数设置——热阻空板试验——热阻试验(2)冷机预热:开启电源后需整机预热45min,在测试板上加一块中等厚度的织物,待测试板到35摄氏度,将织物取出。
再观察加热板温度与底板温度到35.2左右,完成冷机预热,即可将测试试样(或标样)放入测试台。
(3)热阻参数设置:按照标准要求进行设置。
(4)热阻空板试验:不放测试样的情况下对温度梯度下的热阻进行测量。
空板测试不必每次都做,由于空板试验的重复误差相当小,建议3-6月测试一次。
(5)热阻试验:把被测试样放在试验板上表面,调节测试仓内部试验台前端的升降按钮,盖上四边金属压边,当金属压边正好水平位置时,然后放下有机玻璃盖,盖上仪器门,按开始按钮,仪器自动运行。
当稳定后,按停止按钮,仪器会保留显示热阻值为测试结果。
(6)更换试样,重复之前步骤进行试验。
最后取均值进行评定。
结果保留3位有效数字。
四、湿阻测试(1)测试的顺序为:冷机预热——湿阻参数设置——加湿补水及测试薄膜放置——湿阻空板试验——湿阻试验(2)冷机预热:开启电源后需整机预热约60min,在测试板上加一块中等厚度的织物,待测试板到35摄氏度,将织物取出。
电阻测试仪器操作说明书1. 简介电阻测试仪器是一种用于测量电子元件电阻值的设备。
本操作说明书将介绍该仪器的基本使用方法及注意事项,以帮助用户正确操作和获取准确的测试结果。
2. 设备组成电阻测试仪器一般由以下主要部分组成:a) 仪器主机:包含显示屏、控制按钮和接口等;b) 测试夹具:用于夹持待测电子元件;c) 电源线:连接电阻测试仪器主机和电源插座。
3. 操作流程a) 连接电源:插入电源线的插头到电源插座,并确保电源稳定工作。
b) 打开电阻测试仪器:按下主机上的电源开关,仪器将开始自检过程,并在显示屏上显示欢迎信息。
c) 设置测试参数:通过操作按钮进入菜单界面,在菜单界面中可以设置测试参数,如测试范围、测试精度等。
d) 夹持电子元件:将待测电子元件正确夹持在测试夹具上,并确保良好的接触。
e) 进行测试:按下仪器上的测试开始按钮,仪器将自动对待测电子元件进行测试,并在显示屏上显示测试结果。
f) 记录结果:根据测试结果进行记录和分析。
4. 注意事项a) 使用合适的电源:确保使用符合要求的电源,并避免使用损坏或不明来源的电源。
b) 避免强磁场干扰:在使用电阻测试仪器时,尽量避免强磁场的环境,避免对测试结果产生干扰。
c) 注意安全电压范围:在进行测试前,确认待测电子元件的额定电压范围,在仪器设置时确保测试范围不超过额定电压范围。
d) 阅读仪器说明书:在操作仪器前,请仔细阅读仪器的用户说明书,了解仪器的性能特点和操作要点。
e) 避免湿度和温度过高:电阻测试仪器一般要求在相对湿度低于80%、温度在0-40摄氏度的环境中工作。
5. 故障排除如果在使用电阻测试仪器过程中遇到问题,可以参考以下故障排除方法:a) 仪器无法启动:检查电源线是否插紧、电源开关是否打开。
b) 测试结果显示异常:检查测试夹具是否夹紧、待测电子元件是否接触良好,并确保仪器设置正确。
c) 其他问题:如遇到其他问题,请联系专业技术人员进行维修或咨询。

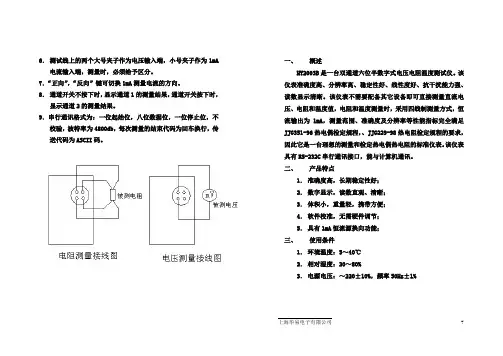

6.测试线上的两个大号夹子作为电压输入端,小号夹子作为1mA 电流输入端,测量时,必须给予区分。
7.“正向”,“反向”键可切换1mA测量电流的方向。
8.通道开关不按下时,显示通道1的测量结果,通道开关按下时,显示通道2的测量结果。
9.串行通讯格式为:一位起始位,八位数据位,一位停止位,不校验,波特率为4800db,每次测量的结束代码为回车换行,传送代码为ASCII码。
一、概述HY2003B是一台双通道六位半数字式电压电阻温度测试仪。
该仪表准确度高、分辨率高、稳定性好、线性度好、抗干扰能力强、读数显示清晰。
该仪表不需要配备其它设备即可直接测量直流电压、电阻和温度值,电阻和温度测量时,采用四线制测量方式,恒流输出为1mA,测量范围、准确度及分辨率等性能指标完全满足JJG351-96热电偶检定规程,、JJG229-98热电阻检定规程的要求,因此它是一台理想的测量和检定热电偶热电阻的标准仪表。
该仪表具有RS-232C串行通讯接口,能与计算机通讯。
二、产品特点1.准确度高,长期稳定性好;2.数字显示,读数直观、清晰;3.体积小,重量轻,携带方便;4.软件校准,无需硬件调节;5.具有1mA恒流源换向功能;三、使用条件1.环境温度:5~40℃2.相对湿度:20~80%3.电源电压:~220±10%,频率50Hz±1%上海华易电子有限公司7示2000000或1999999,正电压即校准完毕。
调换电压源的输出极性,使电压源输出为-200mV,同校准正电压一样操作后,可完成负电压的校准。
2.电阻校准准备一只准确度为0。
002%阻值为100Ω的标准电阻,HY2003B 的二线电流和二线电压分别接在标准电阻的四个端子上,电压电流的正负端必须一致,待读数稳定后,同时按下前面板调零键与后面板校准键2秒钟,HY2003B应显示1000000或0999999,即校准完毕。
(注:电阻校准只校准电阻的正向)七、装箱清单1.每套HY2003B应包含如下附件(1)HY2003B整机1台(2)合格证1张(3)使用说明书1份(4)测试丝2根(5)电源线1根(6)接口线1根八、保管与保用期限1.仪表应存放在温度为0~40℃,相对湿度不大于80%,通风良好,其周围无腐蚀性气体的环境中。

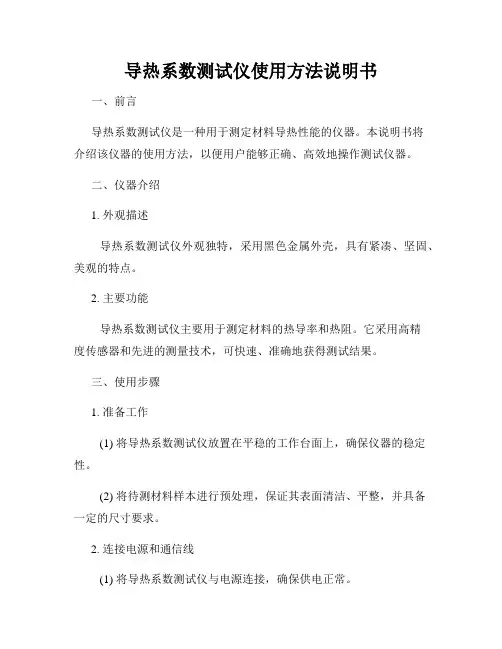

导热系数测试仪使用方法说明书一、前言导热系数测试仪是一种用于测定材料导热性能的仪器。
本说明书将介绍该仪器的使用方法,以便用户能够正确、高效地操作测试仪器。
二、仪器介绍1. 外观描述导热系数测试仪外观独特,采用黑色金属外壳,具有紧凑、坚固、美观的特点。
2. 主要功能导热系数测试仪主要用于测定材料的热导率和热阻。
它采用高精度传感器和先进的测量技术,可快速、准确地获得测试结果。
三、使用步骤1. 准备工作(1) 将导热系数测试仪放置在平稳的工作台面上,确保仪器的稳定性。
(2) 将待测材料样本进行预处理,保证其表面清洁、平整,并具备一定的尺寸要求。
2. 连接电源和通信线(1) 将导热系数测试仪与电源连接,确保供电正常。
(2) 将导热系数测试仪与电脑或其他数据采集设备连接,确保通信畅通。
3. 启动和校准(1) 按下电源按钮,启动导热系数测试仪。
(2) 进行仪器的校准,根据仪器的要求进行相关操作,确保测试的准确性。
4. 设置测试参数(1) 在测试界面上进行相关参数的设置,如测试时间、温度范围等。
(2) 根据待测材料的特性,选择适当的试验方法和模式。
5. 放置样本(1) 打开样本夹,将待测样本放入样本夹中。
(2) 将样本夹放置在仪器的测试位置,并确保其与测试传感器的接触良好。
6. 进行测试(1) 点击开始测试按钮,仪器将自动进行测试过程。
(2) 在测试过程中,仪器会实时显示温度变化、导热系数等数据。
7. 结果分析(1) 测试完成后,仪器将自动生成测试报告,用户可以通过导出报告功能保存测试结果。
(2) 用户可根据测试结果进行进一步分析和评估。
四、注意事项1. 请在使用仪器前仔细阅读本说明书,并按照要求操作。
2. 在进行测试前,请确保待测材料样本符合仪器的要求。
3. 使用过程中如有异常情况或故障,请立即停止使用并联系售后服务。
4. 请定期对仪器进行维护保养,保持其良好状态。
5. 请放置在通风良好的环境中使用,避免高温、潮湿等不利因素影响仪器性能。

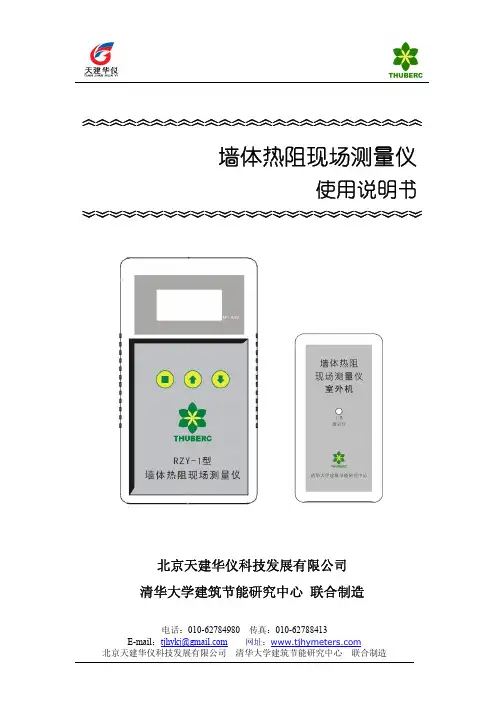

电话:************传真:************E-mail :**************** 网址:︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽墙体热阻现场测量仪使用说明书︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾北京天建华仪科技发展有限公司清华大学建筑节能研究中心 联合制造电话:************传真:************E-mail :**************** 网址:温馨提示请阅读下列快速入门,这会使您很快熟悉本仪表。
阅读完整的使用说明书,以获得详情。
违反说明书中相关注意事项可能会给您带来不必要的损失,请特别留意。
Ⅰ、使用仪表前,首先检查电池的电量,估计是否可以支持整个实验使用。
以便保证仪表运行的稳定和运行时间。
Ⅱ、使用光盘中的专用软件方可将数据导出。
Ⅲ、机器过长时间未使用可能会使电池耗尽,仪表将无法启动。
如较长时间不使用,应将电池取出后保存。
Ⅳ、本仪表测头部分防水,仪表本身并不防水,请注意仪表使用环境要求。
Ⅴ、请勿自行拆卸仪表,如有问题请及时和厂家服务人员联系。
电话:************传真:************E-mail :**************** 网址:目录墙体热阻现场测量仪 (1)温馨提示 (2)目录 (3)一.简介 (5)二.测量原理 (5)三.测量示意图 (6)四.主要特点 (6)五.主要技术参数 (6)六.测量环境要求 (7)七.仪表结构 (8)八.仪表操作方法 (10)九.数据的导出 (13)十.使用注意事项 (20)十一.产品保存与运输 (20)十二.仪表的成套性 (20)十三.仪表的保修 (20)E-mail:****************网址:电话:************传真:************E-mail :**************** 网址:一.简介墙体热阻现场测量仪是测量墙体传热系数的专用建筑节能检测仪表。

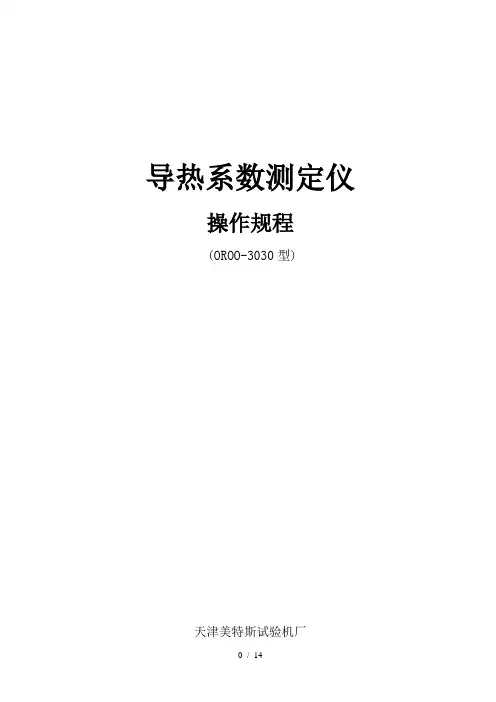

导热系数测定仪操作规程(OROO-3030型)天津美特斯试验机厂目录一、概述 (2)二、主要技术指标 (2)三、工作原理 (2)四、主要结构特点 (4)五、操作方法 (4)六、安全操作注意事项 (10)一、概述导热系数测定仪依据GB10294-88标准设计制造,用于检测绝热材料导热系数的专用设备。
导热系数(或热阻)是保温材料主要热工性能之一,是鉴别材料保温性能质量的主要标志。
近几年来,随着建筑节能法规的出台,我国对建筑节能越来越重视。
因此,准确测定该参数是十分必要的,对于合理选材具有十分重要意义。
沈阳合兴机械电子有限公司专门从事各种检测设备的研制和开发,以服务全国各产品质量监督检验所,各建筑工程质量监督站为宗旨,先后推出各类检测装置,设备近百余种,其中节能系列中OROO-3030型导热系数测定仪等均在国内同行业处于领先地位。
二、主要技术指标1、试件规格300×300(㎜)厚度10~40(㎜)(优选厚度25㎜)2、冷板温度10℃~50℃3、热板温度室温~80℃4、测试准确度≤3%5、测试重复性<1%6、电源电压AC 220V 总功率2KW7、使用环境:带空调的实验室内23±2℃8、外型尺寸:长×宽×高800×600×1600(㎜)三、工作原理OROO—3030型导热系数测定仪,采用双试件测定装置,防护热板组:包括加热单元、冷却单元。
加热单元应分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元,并装有绝热装置。
热单元采用双热面加热器,冷板与双热面对称布置,根椐试件的厚度设定移动冷板的空间,将被测试件垂直放置在两个相互平行具有恒定温度的平板中,在稳定状态下,试件中心测量部分具恒定热流,通过测定稳定状态下流过计量单元的一维恒定热流量Q、计量单元的面积A、试件冷、热表面的温度差△T,可计算出试件的热阻R,根据试件的厚度,就可以准确算出试件的导热系数入值。
安装操作手册OPERATION MANUAL(污垢热阻分析仪和沉积速率仪)ASI公司,版权所有有用的标识符除了安装和操作方面的信息,该指导手册还包括与用户安全有关的警告,与可能的仪器故障有关的小心, 以及与重要的和有用的操作指导有关的注意。
注意:注意标识如左所示,它告诫用户重要的操作信息该符号是指小心,并提醒用户可能的危险或仪器故障。
在运行前参考该手册MEASUREING YOUR SUCCESSASM CORR & SENSOR INC. Ltd.CHINA, Shanghai Branch1.安装InstallationASM 系列仪表及变送器为仪表面板式安装, 变送器现场安装并远距离传输.1.1面板安装*使用开孔器, 开孔尺寸:150x150mm, 建议表盘各侧留有1mm间隙*将仪表从正面安装进安装孔, 并从反面缩紧固螺丝*拆卸仪表时, 正面应有防跌落措施, 或在后边抓紧, 抽出紧固压条, 取下仪表即可2.规格Specification2.1概述*外型尺寸:160x160x160mm*适用探头: 温度配套探头:Pt100三线制,3个(或温度变送器0-200.0℃,3个)*流量接受信号: 4-20Ma(可手定)*准确度: 读数的±2%*外壳材质: 防静电AL型材*键盘: 成型触摸键*重量: 500g*线缆结构: RVP双屏蔽线缆*线缆长度: 1-5M*显示: 带背光LCD特大蓝屏256*128高分辨率*动力: AC220V±10%, 50Hz*电源消耗: <25W*稳定性: 2*10-3/24h*介质温度: 5℃to 60℃.*介质压力: 常压*输出: 4-20 mA, 带隔离器的4-20ma电流环输出远传选配485远距离输出MEASUREING YOUR SUCCESSASM CORR & SENSOR INC. Ltd.CHINA, Shanghai Branch2.2环境条件 Condition*操作温度: -10 to 50℃(14 to 158℉)*存贮温度: -15 to 80℃(5 to 176℉)*相关湿度: 0 to 85%*最高海拔: 2000m (6562 ft)*绝缘种类: II*污染指数: 22.3标准Standard*辐射性:EN55001*符合中国ISO9000认证3. 电气安装 Electrical Connections注意: 在拆除接线之前没有完全打开终端部分可能造成仪表的永久性损坏。
热阻分析仪众所周知,导致电子产品失效的主要因素有:发热、潮湿、粉尘和振动。
而在这几点里面,发热对电子产品的寿命影响是最大的。
然而,电子产品飞速发展,消费者的要求也日益提高,更便携、功能更强大的电子产品才有可能成为炙手可热的抢手货。
研发工程师需要在越来越轻薄的机壳中集成越来越多的功能,散热是令工程师最头痛的问题之一。
解决散热问题,需要从源头着手,从改善每一颗芯片的散热能力着手,这就对芯片厂商提出了要求。
芯片厂商必须通过不断的试验,改善原材料,改善封装工艺,才能确保生产出来的芯片的散热能力达到最佳。
热阻分析仪就是这样的一款测试仪器,通过简单的测试,便可以获得芯片各层的热阻、热容值,并在研发过程中进行有针对性的改善,从而设计出散热性能最佳的产品。
本期的博文要介绍的就是热阻分析仪。
在此之前,先介绍几个相关的概念。
一、相关概念1、热阻反映阻止热量传递的能力的综合参量。
通常将两个节点间单位热功率传递所产生的温度差定义为该两个节点间的热阻。
其数学表达式为:Rth=ΔT/ΔP其中,Rth为两个节点之间的热阻,ΔT为两个节点之间的温差,ΔP为两个节点之间的热流功率,热阻的单位为℃/W或者K/W。
根据具体热传递场合的不同,热阻可以分为以下几种:当热量在物体内部以热传导的方式传递时,遇到的热阻称为导热热阻。
对于热流经过的截面积不变的平板,导热热阻为L/(kA)。
其中L为平板的厚度,A 为平板垂直于热流方向的截面积,k为平板材料的热导率。
在对流换热过程中,固体壁面与流体之间的热阻称为对流换热热阻,1/(hA)。
其中h为对流换热系数,A为换热面积。
两个温度不同的物体相互辐射换热时的热阻称为辐射热阻。
如果两个物体都是黑体,且忽略两物体间的气体对热量的吸收,则辐射热阻为1/(A1F1-2)或1/(A2F2-1)。
其中A1和A2为两个物体相互辐射的表面积,F1-2和F2-1为辐射角系数。
当热量流过两个相接触的固体的交界面时,界面本身对热流呈现出明显的热阻,称为接触热阻。
热阻测试仪使用说明
测试概述:
1.可测试各类型散热器,散热模组测试热阻及温度监控.
2.电脑软件自动监控,自动计算温度及热阻,并自动绘制温度及热阻曲线。
3.使用简单,适用范围广。
4.测试精度:优于3%
5.实验方式:a、试样不同压力下热阻测试。
b、材料导热系数测试。
c、接触热阻测试。
6.计算机全自动测试,并可实现数据打印输出
使用手册(1本)
三.保修:
本产品自售出之日起6个月内,用户在遵守各项使用要求的情况下,产品质量出现问题,我方可免费维修。
因违反操作规定和要求而造成损坏的,需缴纳器件费和维修费及相应的运输费用,如果模拟测试平台有明显的烧毁、烧糊情况原则上不予维修。
如果本设备测试有问题,可以免费维修。
验收标准,方法及提出异议期限:需方收到货后当场确认!
四.基本原理
热阻的计算公式:R=T1-T2/W
T1=CPU表面温度
T2=环境温度
W=CPU最大运行功率
通过电源提供模拟电脑CPU热阻测试治具与真实电脑CPU运行最大功率时所需的相同功率,使电脑CPU热阻测试治具发热与真实电脑CPU基本相同。
通过双通道温度测试仪测试出CPU表面温度和风扇进风口温度。
然后通过电脑时时监控温度
变化和计算热阻绘制热阻曲线。
五.操作步骤
1.打开透明机箱盖
2.涂导热膏
3.將散热器固定于模拟测试平台上
4.连接风扇连接线,打开风扇电源开关
5.连接模拟测试平台连接线到电源
6.盖上透明机箱盖
7.将温度线联接到已联接到电脑的温度测试仪。
打开电脑及测试软件!
8.开启模拟CPU电源开关(请一定确认COOLER已安装好)
7.调整正确的电流和电压数,在电脑上可时时监控温度CPU温度.
8.测试10~15分钟后,保存测试数据,关闭模拟CPU电源开关,非常重要!!
9.关闭温度测试表打开透明机箱盖待模拟制具稍冷却后关闭风扇电源拔取风扇
连接线取下COOLER清洁治具上及COOLER的导热膏盖上透明机箱盖。
10.通过电脑测试自动算出温度曲线,热阻曲线。
