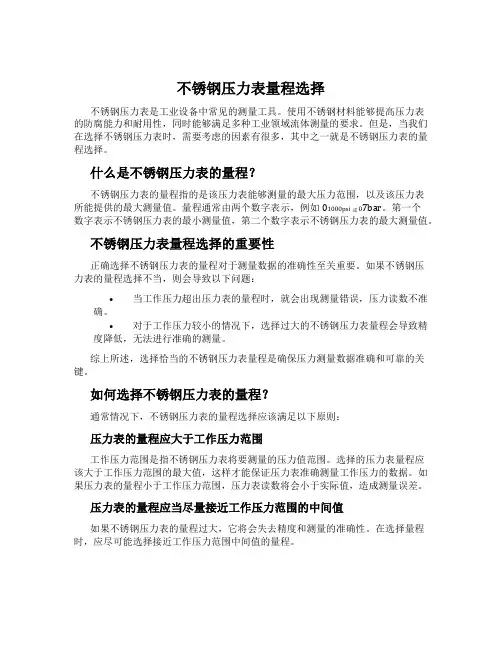

不锈钢压力表选型手册

不锈钢压力表量程选择不锈钢压力表是工业设备中常见的测量工具。

使用不锈钢材料能够提高压力表的防腐能力和耐用性，同时能够满足多种工业领域流体测量的要求。

但是，当我们在选择不锈钢压力表时，需要考虑的因素有很多，其中之一就是不锈钢压力表的量程选择。

什么是不锈钢压力表的量程？不锈钢压力表的量程指的是该压力表能够测量的最大压力范围，以及该压力表所能提供的最大测量值。

量程通常由两个数字表示，例如01000psi7bar。

第一个或0数字表示不锈钢压力表的最小测量值，第二个数字表示不锈钢压力表的最大测量值。

不锈钢压力表量程选择的重要性正确选择不锈钢压力表的量程对于测量数据的准确性至关重要。

如果不锈钢压力表的量程选择不当，则会导致以下问题：•当工作压力超出压力表的量程时，就会出现测量错误，压力读数不准确。

•对于工作压力较小的情况下，选择过大的不锈钢压力表量程会导致精度降低，无法进行准确的测量。

综上所述，选择恰当的不锈钢压力表量程是确保压力测量数据准确和可靠的关键。

如何选择不锈钢压力表的量程？通常情况下，不锈钢压力表的量程选择应该满足以下原则：压力表的量程应大于工作压力范围工作压力范围是指不锈钢压力表将要测量的压力值范围。

选择的压力表量程应该大于工作压力范围的最大值，这样才能保证压力表准确测量工作压力的数据。

如果压力表的量程小于工作压力范围，压力表读数将会小于实际值，造成测量误差。

压力表的量程应当尽量接近工作压力范围的中间值如果不锈钢压力表的量程过大，它将会失去精度和测量的准确性。

在选择量程时，应尽可能选择接近工作压力范围中间值的量程。

压力表量程最好留有一定余地有些情况下，即使我们已经确定压力表的工作范围，但是在实际使用中也会受到一些额外的不确定性和扰动。

因此，在选择压力表时，应该选择比工作压力范围稍大一些的压力表，这样可以在测量时留有一定的余地，从而保证测量的准确性和可靠性。

总结不锈钢压力表量程是非常重要的，在选择压力表时，应该根据工作压力范围的需要合理选择量程。

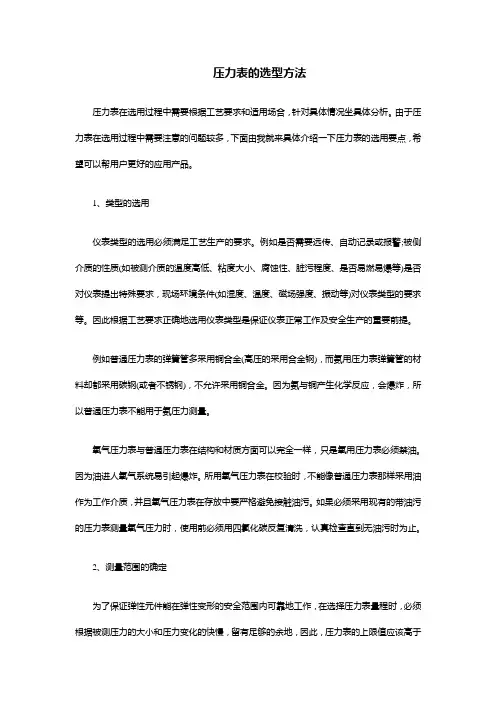

压力表的选型方法压力表在选用过程中需要根据工艺要求和适用场合，针对具体情况坐具体分析。

由于压力表在选用过程中需要注意的问题较多，下面由我就来具体介绍一下压力表的选用要点，希望可以帮用户更好的应用产品。

1、类型的选用仪表类型的选用必须满足工艺生产的要求。

例如是否需要远传、自动记录或报警;被侧介质的性质(如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等)是否对仪表提出特殊要求，现场环境条件(如湿度、温度、磁场强度、振动等)对仪表类型的要求等。

因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。

例如普通压力表的弹簧管多采用铜合金(高压的采用合金钢)，而氨用压力表弹簧管的材料却都采用碳钢(或者不锈钢)，不允许采用铜合金。

因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。

氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。

因为油进人氧气系统易引起爆炸。

所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。

如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。

2、测量范围的确定为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。

根据“化工自控设计技术规定”，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3;测量脉动压力时，最大工作压力不应超过测量上限值的1/2;测量高压时，最大工作压力不应超过测量上限值的3/5。

一般被测压力的最小值应不低于仪表测量上限值的1/3。

从而保证仪表的输出量与输人量之间的线性关系根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。

我们在选用仪表的标尺上限值时，应在国家规定的标准系列中选取。

压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。

选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。

对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。

为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。

如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。

还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

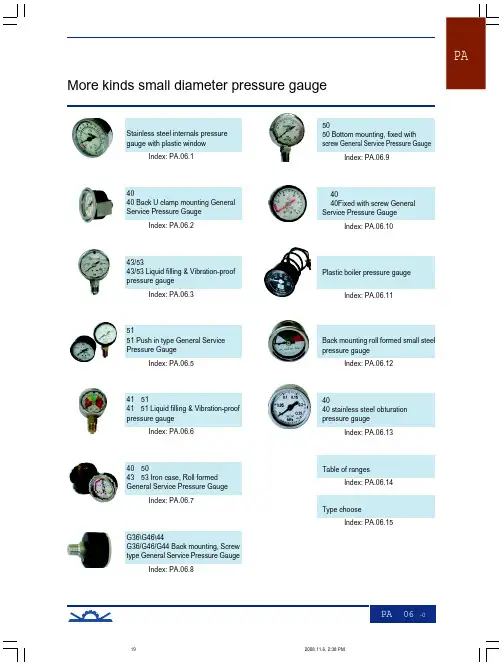

多种类型小外径压力表系列More kinds small diameter pressure gauge 索引页Index: PA.06.1索引页Index: PA.06.2索引页Index: PA.06.3索引页Index: PA.06.5索引页Index: PA.06.6索引页Index: PA.06.7索引页Index: PA.06.8索引页Index: PA.06.9索引页Index: PA.06.10索引页Index: PA.06.11索引页Index: PA.06.12索引页Index: PA.06.13索引页Index: PA.06.14索引页Index: PA.06.15钢内机塑料玻璃罩压紧式压力表YTF-040. ZO. 505Stainless Steel Internals Plastic Window Glass Pushed in Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)40轴向卡子安装一般压力表Y-040.ZK.204 40 Back clamp mounting General Service Pressure Gauge单位Unit (mm)43/53轴向安装充油耐震压力表YTN-043/053 43/53 Back mounting, Liquid filling & Vibration-proof pressure gauge YTFN-043/053产品特性：●径向结构、轴向、轴向卡子安装结构可选●不锈钢旋紧式罩壳设计●304钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPa●平板卡子安装可选CHARACTERISTICS●Bottom mounting, Back monting, Back clamp mounting available ●Stainless Steel, screw type●304 Stainless Steel case, brass internals or StainlessSteel internals available●Liquid filling, Vibration-proof,Obturation and dry type available●Accuracy 2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa●Plain board clamp mounting availableBack clamp mounting：几何尺寸 DIMENSIONS 单位Unit (mm)43/53轴向安装充油耐震压力表单位Unit ：mm 径向 Bottom mounting 轴向 Back mounting 轴向卡子 Back clamp mounting51罩壳压紧式普通压力表Y-050.20551 Push in type General Service Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)仪表型号标示 Type code ：Y-050. ZO. 205 (Y-50 A18 )41/51充油耐震压力表YTN-041/051 41/51 Liquid filling, Vibration-proof pressure gauge YTFN-041/051几何尺寸 DIMENSIONS单位Unit：mm：Back mounting：耐热型产品特性：●径向或轴向接头两件式结构●旋压密封罩壳设计●304本色钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPaCHARACTERISTICS●Bottom mounting or Back mounting, two-piece type●Roll formed●304 original color case, brass and Stainless Steel case available●Liquid filling, Vibration-proof, Obturation and dry type available●Accuracy2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa40、50铁壳旋压密封式压力表Y-040.20340, 50 Iron case roll formed pressure gauge Y-050.203轴向安装、轴向卡子安装结构几何尺寸 DIMENSIONS 仪表型号标示Y-040. ZK. 203 (Y49-AZK)Y-050. ZK. 203 (Y512-AZK)单位Unit ：mm几何尺寸 DIMENSIONS 单位Unit (mm)G36\G46\44轴向有机玻璃罩壳旋紧式压力表G36/G46/G44 Back mounting, Screw type pressure gauge Stainless Steel internals Y-036. ZO. 204 (G36Z )Y-046. ZO. 204 (G46 Z)日本)304 original color, polishing case 50径向螺钉上紧式压力表Y-050. 20050 Bottom mounting, fixed with screw pressure gauge YTF-050. 200Y-050. AO. 200 (Y-50DK )Y-050. ZO. 200 (Y-50ZDK)φ50钢内机 Stainless Steel internals 仪表型号标示径向：YTF-050. AO. 200 (Y-50 AeroB- )轴向：YTF-050. ZO. 200 (Y-50Z AeroB- )几何尺寸 DIMENSIONS 单位Unit (mm)几何尺寸 DIMENSIONS 单位Unit (mm)40螺钉上紧式罩壳压力表Y-040.20040 Fixed with screw pressure gauge塑壳锅炉压力表YTY-40Plastic Case Boiler Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)YTY-040. 00. 105(YTY-40Z 庆东)几何尺寸 DIMENSIONS 单位Unit (mm)Ф30轴向旋压密封式小不锈钢压力表YTF-030.ZO. 533Ф30 Back mounting Roll formed Stainless Steel Small Pressure Gauge几何尺寸 DIMENSIONS 单位Unit (mm)40小外径不锈钢密闭型压力表YTFS-040 40 Small Stainless Steel Obturation type Pressure Gauge各种类型小外径压力表各种类型小外径压力表如何选型 HOW TO ORDER－。

压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的 1.5 倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的 2 倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值 ;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的 1.7 倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压 >0.4MPa 时，可选用弹簧管压力表;测压 <0.04MPa 时，可选用波纹管和膜盒压力表;测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置 ;测蒸汽或高于 60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈 ;脉动压力测量应附加阻尼器或耐震压力表 ;测含有粉尘气体时应设置除尘器 ;测含有液体的气体压力时应设置气液分离器;测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ;高压压力表 (大于 10MPa) 应有泄压安全设施。

压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。

型号命名：技术参数：型号结构形式精确度%测量范围MPa YZ-50Z轴向无边-0.1 ～0； -0.1～±2.5YZ-60径向无边0.06 ；-0.1～0.15 ；YZ-60T径向带后边-0.1 ～0.3 ；-0.1 ～YZ-60Z轴向无边0.5 ；-0.1 ～0.9；YZ-60ZQ轴向带前边-0.1 ～1.5 ；-0.1 ～2.4 ；YZ-100径向无边0～0.1；0～0.16 ；YZ-100T径向带后边0～0.25 ；0～0.4；YZ-100Z轴向无边0～0.6；0～1.0 ；0～1.6；0～2.5 ；YZ-100ZQ轴向带前边0～4；0～6；0～±1.6YZ-150径向无边10 ；0～16；0～25；YZ-150T径向带后边0～40；0～60；0～YZ-150Z轴向无边100 ；YZ-150ZQ轴向带前边注：轴向可按要求带方形前边。

压力仪表的选型（一）压力表的选择1、按照使用环境和测量介质的性质选择（1）在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，宜选用密闭式全塑压力表。

（2）稀硝酸、醋酸、氨类及其它一般腐蚀性介质，应选用耐酸压力表、氨压力表或不锈钢膜片压力表。

（3）稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。

其膜片或隔膜的材质，必须根据测量介质的特性选择。

（4）结晶、结疤及高粘度等介质，应选用膜片压力表。

（5）在机械振动较强的场合，应选用耐震压力表或船用压力表。

（6）在易燃、易爆的场合，如需电接点讯号时，应选用防爆电接点压力表。

（7）下列测量介质应选用专用压力表：气氨、液氨：氨压力表、真空表、压力真空表；氧气：氧气压力表；氢气：氢气压力表；氯气：耐氯压力表、压力真空表；乙炔：乙炔压力表；硫化氢：耐硫压力表；碱液：耐碱压力表、压力真空表。

2、精确度等级的选择（1）一般测量用的压力表、膜盒压力表和膜片压力表，应选用1.5级或2.5级。

（2）精密测量和校验用压力表，应选用0.4级、0.25级或0.16级3、外型尺寸的选择（1）在管道和设备上安装的压力表，公称直径为φ100mm或φ150mm。

（2）在仪表气动管路及其辅助设备上安装的压力表，公称直径为φ60mm。

（3）安装在照度较低、位置较高以及示值不易观测场合的压力表，公称直径为φ200mm或φ250mm。

4、测量范围的选择（1）测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的2／3～1／3。

（2）测量脉动压力（如：泵、压缩机和风机等出口处压力）时，正常操作压力值应在仪表测量范围上限值的1／2～1／3。

（3）测量高、中压力（大于4MPa）时，正常操作压力值不应超过仪表测量范围上限值的1／2。

5、单位及标度（刻度）（1）压力仪表一律使用法定计量单位。

即：帕（Pa）、千帕（kPa）和兆帕（MPa）。

（2）对于涉外设计项目和引进仪表，可以采用国际通用标准或相应的国家标准。

压力表的选型
一、按照使用环境和测量介质的性质选择在大气腐蚀性较强、粉尘较多和易喷淋液
圌体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。

1.在机械振动较强的场合，应选用耐震圌压力表或船用压力表。

2.稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘圌稠液等
介质，应选用膜片压力表或隔膜压力表。

其膜片及隔膜的材质，必须根据测量介质的特性选择。

3.对一般介质的测量(1)压力在-40kPa---+40kPa时，宜选用膜盒压力表。

(2)压力在
+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。

4.在易燃、易爆的场合，如需电接点信号时，应选用防爆压力控圌制器或防爆电
接点压力表。

5.稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。

6.结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。

二、精确度等级的选择
7.精密测量用压力表，应选用0.4圌级、0.25级或0.16圌级
1、一般测量用压力表、膜盒压力表和膜片压力表，应选用1.5级或2.5级。

三、外观尺寸的选择
1.安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为大于150mm
或200mm。

2.在仪表气动管路及其辅助设备上安装的压力表，表盘直径为小于60mm。

3.在管道和设备上安装的压力表，表盘直径为l00mm或150mm。

四、测量范围的选择
1.测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3---2/3,
2.测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪。

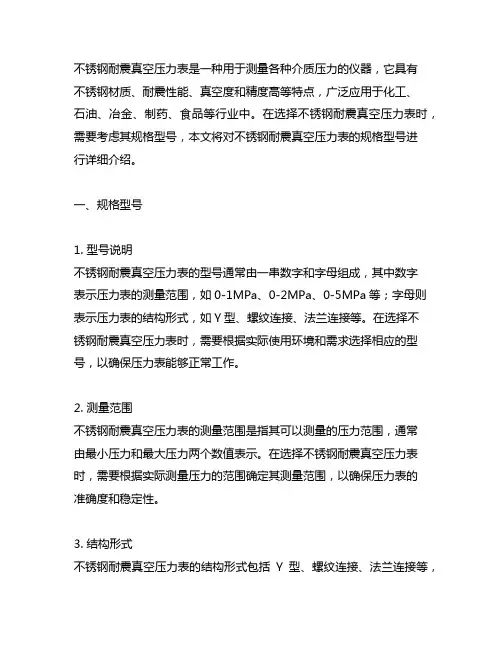

不锈钢耐震真空压力表是一种用于测量各种介质压力的仪器，它具有不锈钢材质、耐震性能、真空度和精度高等特点，广泛应用于化工、石油、冶金、制药、食品等行业中。

在选择不锈钢耐震真空压力表时，需要考虑其规格型号，本文将对不锈钢耐震真空压力表的规格型号进行详细介绍。

一、规格型号1. 型号说明不锈钢耐震真空压力表的型号通常由一串数字和字母组成，其中数字表示压力表的测量范围，如0-1MPa、0-2MPa、0-5MPa等；字母则表示压力表的结构形式，如Y型、螺纹连接、法兰连接等。

在选择不锈钢耐震真空压力表时，需要根据实际使用环境和需求选择相应的型号，以确保压力表能够正常工作。

2. 测量范围不锈钢耐震真空压力表的测量范围是指其可以测量的压力范围，通常由最小压力和最大压力两个数值表示。

在选择不锈钢耐震真空压力表时，需要根据实际测量压力的范围确定其测量范围，以确保压力表的准确度和稳定性。

3. 结构形式不锈钢耐震真空压力表的结构形式包括Y型、螺纹连接、法兰连接等，不同的结构形式适用于不同的安装环境和使用要求。

在选择不锈钢耐震真空压力表时，需要根据实际安装条件和使用要求选择合适的结构形式，以确保其能够正常工作并具有良好的耐震性能。

4. 精度等级不锈钢耐震真空压力表的精度等级通常由0.5级、1.0级、1.6级等表示，不同的精度等级对应不同的测量精度，精度等级越高，测量精度越高。

在选择不锈钢耐震真空压力表时，需要根据实际测量要求选择合适的精度等级，以确保其满足实际使用的精度要求。

5. 防护等级不锈钢耐震真空压力表的防护等级通常由IP65、IP67、IP68等表示，不同的防护等级对应不同的防护性能，防护等级越高，防护性能越好。

在选择不锈钢耐震真空压力表时，需要根据实际使用环境和需求选择合适的防护等级，以确保其能够在恶劣环境下正常工作。

二、选择注意事项1. 使用环境在选择不锈钢耐震真空压力表时，需要充分考虑其使用环境，包括介质性质、温度、震动等因素。

不锈钢膜盒压力表型号摘要：一、不锈钢膜盒压力表简介二、不锈钢膜盒压力表型号分类1.按测量范围分类2.按连接方式分类3.按结构形式分类4.按用途分类三、不锈钢膜盒压力表选型指南1.确定测量范围2.选择连接方式3.确定结构形式4.考虑附加功能四、不锈钢膜盒压力表的安装与维护1.安装注意事项2.定期检查与维护五、总结正文：一、不锈钢膜盒压力表简介不锈钢膜盒压力表是一种用于测量各种流体介质的压力参数的仪器设备。

它具有测量精度高、抗干扰能力强、耐腐蚀性能好、操作简便等优点，广泛应用于工业生产、科研实验等领域。

二、不锈钢膜盒压力表型号分类1.按测量范围分类不锈钢膜盒压力表按测量范围可分为微压表、中压表和高压表等。

2.按连接方式分类不锈钢膜盒压力表按连接方式可分为螺纹连接、法兰连接、焊接连接等。

3.按结构形式分类不锈钢膜盒压力表按结构形式可分为单表、双表、多表等。

4.按用途分类不锈钢膜盒压力表按用途可分为普通型、防腐型、防爆型等。

三、不锈钢膜盒压力表选型指南1.确定测量范围：根据被测介质的压力范围，选择合适的测量范围。

2.选择连接方式：根据安装条件，选择合适的连接方式，如螺纹连接、法兰连接等。

3.确定结构形式：根据实际应用场景，选择合适的结构形式，如单表、双表等。

4.考虑附加功能：如需要，可选择带有信号输出、报警等功能的不锈钢膜盒压力表。

四、不锈钢膜盒压力表的安装与维护1.安装注意事项（1）安装前，应清理安装部位的油污、氧化皮等。

（2）安装时，要保证压力表与被测介质的连接密封可靠。

（3）压力表应安装在便于观察、操作和维护的位置。

2.定期检查与维护（1）定期检查压力表的工作状态，如发现异常，应及时处理。

（2）定期清洗压力表，保持其清洁度。

（3）定期检查压力表的密封性能，确保其正常工作。

五、总结不锈钢膜盒压力表作为一种重要的压力测量设备，在选型、安装和维护过程中要注意各项参数的匹配和设备的保养。

不锈钢隔膜压力表规格型号
不锈钢隔膜压力表的规格型号可以根据不同的压力范围、直径尺寸、连接方式等来区分。

以下是一些常见的不锈钢隔膜压力表规格型号：
1. 压力范围：常见的压力范围有0-10 bar、0-100 bar、0-1000 bar等。

2. 直径尺寸：常见的直径尺寸有63mm、100mm、150mm等。

3. 连接方式：常见的连接方式有背端连接或者底端连接。

4. 隔膜材质：常见的隔膜材质有316L不锈钢、哈氏合金等。

5. 精度等级：通常有0.5级、1.0级、1.5级等多种精度等级供选择，精度等级越高，测量结果越准确。

6. 接液部分材质：通常有不锈钢、钨钢、钛合金等材质的连接件，选择不同材质需根据不同液体腐蚀程度而定。

7. 可视化指针：有的不锈钢隔膜压力表带有可视化指针功能，方便查看测量值。

8. 电气信号输出：有的不锈钢隔膜压力表具备电气信号输出功能，可实现远距离监测的需求。

总之，在选择不锈钢隔膜压力表的时候，需要根据实际应用情况选择合适的规格型号，并注意选购正规渠道的优质产品。

具体的规格型号还需要根据您的实际需求来确定，您可以根据应用场景和要求选择合适的规格型号。

建议您咨询压力表生产商或供应商，以获得更准确的信息。

不锈钢压力表管口型号不锈钢压力表管口作为连接压力表与管道系统的重要元件，在各种工业领域发挥着关键作用。

不锈钢材质的选用确保了管口具有优良的耐腐蚀性、耐高温性和耐压性，从而满足了复杂多变的工业环境需求。

本文将详细阐述不锈钢压力表管口的型号，包括其分类、结构特点、选型依据以及应用领域等方面，以便为读者提供全面的了解和参考。

一、不锈钢压力表管口型号分类1.根据连接方式分类不锈钢压力表管口可根据其连接方式分为螺纹连接、法兰连接和焊接连接三种类型。

（1）螺纹连接型：这种管口采用内螺纹或外螺纹与压力表或管道进行连接，具有安装简便、密封性好等特点。

常见的螺纹类型有NPT、PT、G等，用户可根据实际需求选择合适的螺纹类型。

（2）法兰连接型：法兰连接型管口通过法兰盘与螺栓将压力表与管道系统紧密连接在一起，具有承载能力强、拆卸方便等优点。

根据法兰标准的不同，可分为国标法兰、美标法兰、欧标法兰等多种类型。

（3）焊接连接型：焊接连接型管口通过焊接方式与管道系统实现永久性连接，具有结构牢固、密封性能高等特点。

但需要注意的是，焊接过程中可能会产生变形和应力，因此需对焊接工艺进行严格控制。

2.根据结构特点分类根据结构特点，不锈钢压力表管口可分为直通式、角接式、三通式和四通式等多种类型。

（1）直通式：直通式管口具有直线型的流道，流体阻力小，适用于对流体流动要求较高的场合。

（2）角接式：角接式管口呈90度角，适用于需要将压力表安装在管道拐角处的场合，可节省安装空间。

（3）三通式和四通式：这两种管口具有多个连接口，可实现多路流体的分流或合流，适用于复杂的管道系统。

二、不锈钢压力表管口选型依据在选择不锈钢压力表管口时，需考虑以下因素：1．工作压力：根据管道系统的工作压力选择合适的管口型号，确保管口具有足够的承压能力。

2．工作温度：考虑管道系统的工作温度范围，选择能够在该温度范围内稳定工作的不锈钢材质。

3．介质特性：根据介质的腐蚀性、粘度等特性选择合适的管口类型和材质，以确保管口具有良好的耐腐蚀性和流通性。

不锈钢耐震压力表规格书带冷凝圈的条件
不锈钢耐震压力表规格书通常包含以下条件：
1.标定范围：指定压力表的最小和最大测量范围，以及标定的单位。

2.精度等级：表示压力表的测量准确度，通常以百分比表示。

3.连接规格：指定压力表的连接方式和尺寸，如螺纹连接、法兰连接等。

4.工作温度范围：指定压力表能够正常工作的温度范围。

5.材料：指定压力表主要构成材料，通常为不锈钢。

带冷凝圈的条件一般在附加条件中给出，主要包括：
1.冷凝圈材料：指定冷凝圈的材料，通常为不锈钢。

2.冷凝圈连接方式：指定冷凝圈与压力表的连接方式，通常为螺纹连接或法兰连接。

3.冷凝圈使用温度范围：指定冷凝圈能够承受的最高温度。

以上是一般情况下不锈钢耐震压力表规格书中带冷凝圈的相关条件，具体规格书还可能包含其他特定要求，需要根据实际情况进行确认。

SERIES2000-SS2000-SB2000-CBDH3-SS/3000MR(S)-SS/605-SSAccessory BezelBezelBezelBezelMaterial 304 brushed stainless steel304 stainless steelChrome plated aluminum304 brushed stainless steel Dimensions4-3/4˝ (120.7 mm) OD4-3/4˝ (120.7 mm) OD4-3/4˝ (120.7 mm) OD4-3/4˝ (120.7 mm) ODAesthetics/FunctionTapered brushed/matt SS finishElectro polished Ra 16Chrome finish Tapered brushed/matt SS finish Part Sold Separately YesYesYesYesPart Number420141-40420141-10420141-00815999-10SERIES2000DM-10002-50004000PTGDPFG2Ranges -0.05 to 0.2 in w.c.(-10 to 50 Pa) up to 0 to 30 psi (0 to 30 kPa)0.25 to 100 in w.c. (60 Pa to 24.88 kPa)(Bi-directional ranges available)0.5 in w.c. to 5 psi (125 Pa to 3 kPa)0 to 5 in w.c. up to 0 to 20 psid5 to 150 psid (0.25 to 10 bar) 5 to 25 psidServiceAir and non-combustible, compatible gases Air and non-combustible, compatible gases Air and compatible gases Air and compatible gases and oil based liquids Compatible gases and liquidsLiquids/gases compatible with SS, GFN, andfluoropolymerWetted Materials Consult factoryConsult factoryConsult factory Consult factoryAluminum or 316 SS piston; Buna-N, PTFE, or ceramic magnet sealsAluminum mounting block Housing Die cast aluminum case and bezel Glass filled plastic Glass filled nylon Die cast aluminum with impregnated hard coating Aluminum or 316 SS Glass filled nylon LensClear acrylic N/A Clear acrylic N/AAcrylic Polyester Accuracy±2 to 4% FS for most models. ±1 to 2% FS with HA option±1% FS (2% FS for ranges 1 in w.c. and below)±5% FS±3% FS (±2% or 4% for certain ranges)±2% FS ±5% FS Pressure Limits -20˝ Hg to 15 psig (-0.677 bar to 1.034 bar); MP option: 35 psig (2.41 bar); HP option: 80 psig (5.52 bar). 2 psi (14 kPa) for ≤5 in w.c. 11 psi (75 kPa)for ≥10 in w.c.30 psig (2.067 bar)-20˝ Hg to 500 psig (-0.68 to 34.4 bar)Aluminum: 3000 psi (206 bar); SS: 6000 psi (413 bar)300 psig (20.7 bar)Temperature Limits 20 to 140°F (-6.67 to 60°C)0 to 140°F (-18 to 60°C)20 to 120°F (-6.67 to 48.9°C)20 to 200°F (-6.7 to 93.3°C)N/A200°F (93°C)Process Connection 1/8˝ female NPT duplicate high and low pressure taps 1/8˝ (3 mm) ID tubing Barbed for 3/16˝ ID tubing or 1/8˝ male NPT 1/4˝ female NPT duplicate high and low pressure taps 1/4˝ female NPT 1/8˝ female NPT Enclosure Rating N/A NEMA 4X (IP66)N/AN/AN/AN/ADIFFERENTIAL PRESSUREBezelsDIFFERENTIAL PRESSUREPressure Gages/SwitchesSERIESDHIIDHDH3A3000430003000MR 3000MRSMPRanges 0.25 to 100 in w.c. (60 Pa to 24.88 kPa) (Bi-directional ranges available)0.25 to 100 in w.c. (60 Pa to 24.88 kPa) (Bi-directional ranges available)0.25 to 100 in w.c. (60 Pa to 24.88 kPa) (Bi-directional ranges available)0 to 0.25 in w.c. (0 to 60 Pa)up to 0 to 150 in w.c. (0 to 30 kPa)0 to 0.5 in w.c. up to 0 to 500 in w.c.0 to 0.25 in w.c. (0 to 60 Pa)up to 0 to 100 in w.c. (0 to 4 kPa)0 to 0.25 in w.c. (0 to 60 Pa)up to 0 to 100 in w.c. (0 to 4 kPa)0 to 0.5 in w.c. (0 to 125 kPa)up to 0 to 20 in w.c. (0 to 3 kPa)ServiceAir and non-combustible, compatible gasesAir and non-combustible, compatible gases Air and non-combustible, compatible gases Air and non-combustible, compatible gases Compatible gases and liquidsAir and non-combustible compatible gasesAir and non-combustible compatible gases Air and non-combustible, compatible gasesWetted Materials Consult factory Consult factoryConsult factory Consult factory Consult factory Consult factory Consult factory Consult factory Housing Aluminum, glass ABS plastic, UL approved 94 V-0Die cast aluminum case and bezel N/A N/A N/A N/AN/ASwitch Type (2) SPDT (2) SPDT (2) SPDT (2) DPDT (2) DPDT SPDT Solid state relay(2) SPDT Accuracy±0.5% FS±0.5% FS±0.5% FS (±1% or ±1.5 for certain ranges)±2% FS (±3% or 4% for certain ranges)±3% FS (±4% for certain ranges)±2% FS (±3% or 4% for certain ranges)±2% FS (±3% or 4% for certain ranges)±5% FSPressure Limits2 psi (≤2.5 in w.c.); 5 psi (5 to 50 in w.c.); 9 psi (100 in w.c.) 2 psi (≤2.5 in w.c.); 5 psi (5 to 50 in w.c.); 9 psi (100 in w.c.)2 psi (≤2.5 in w.c.); 5 psi (5 to 50 in w.c.); 9 psi (100 in w.c.)-20˝ Hg to 25 psig (-0.677 bar to 1.72 bar); MP option: 35 psig (2.41 bar); HP option: 80 psig (5.52 bar).-20˝ Hg to 500 psig (-0.677 bar to 34.5 bar)-20˝ Hg to 25 psig (-0.677 bar to 1.72 bar)-20˝ Hg to 25 psig (-0.677 bar to 1.72 bar)30 psig (2.067 bar)Temperature Limits 32 to 140°F (0 to 60°C)32 to 140°F (0 to 60°C)32 to 140°F (0 to 60°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 49°C)Process Connection 1/8˝ female NPT Compression fitting for 1/8˝ ID tubing or barbed fitting for 3/16˝ ID tubing 1/8˝ female NPT 1/8˝ female NPT 1/4˝ female NPT 1/8˝ female NPT 1/8˝ female NPT Barbed for 3/16˝ ID tubing or 1/8˝ male NPT Enclosure RatingNEMA 4 (IP66)NEMA 4X (IP66)N/AN/AN/AN/AN/AN/ASERIESAHU1/2A-464A-320-AScale CustomizationAccessory Surface mounting kit Flush mounting kit Enclosure Customized logos/company name Material ABS plastic White ABS plastic ABSPrinted on aluminum scale Dimensions4-1/2˝ x 4-1/2˝11.1˝ x 3.7˝4-23/32˝ x 3-37/64˝ x 6-19/64˝As per customer requirement Enclosure Rating N/A N/A NEMA 1 (IP10)N/A Mounting Orientation SurfaceFlushWallN/AAesthetics/Function Quick Install accessory Cleanroom mount Quick install kit Customize your application Part Sold Separately YesYes YesN/A Part NumberA-607/A-607 with A-481A-464A-320-AN/ALOW DIFFERENTIAL PRESSUREPressure SwitchesSERIESADPSEDPS18001900MDSMDA18311640Set Point Range .08 to 20 in w.c. (20 to 5000 Pa).08 to 20 in w.c. (20 to 5000 Pa).07 to 85 in w.c. (.017 to 21 kPa).07 to 20 in w.c. (.017 to 5 kPa).5 to 50 in w.c. (.12 to 12.5 kPa).1 to 100 in w.c. (.25 to 249.1 mbar) 2.5 to 23 in w.c. (.62 to 5.7 kPa).01 to 12 in w.c. (.003 to 3 kPa)ServiceCompatible gasesCompatible gasesCompatible gases Compatible gases Air or compatible fluids on “high side”Air or compatible fluids on “high side”Compatible gases Compatible gases Wetted Materials Silicone, PA 6.6, and Polystyrene Silicone, PA 6.6, and materials UL 94 V-0 ratedConsult factoryConsult factoryPolycarbonate and polyurethane Polycarbonate and polyurethane Consult factoryConsult factoryTemperature Limits -4 to 185°F (-20 to 85°C)-4 to 185°F (-20 to 85°C)-30 to 180°F (-34 to 82°C)-30 to 180°F (-34 to 82°C)40 to 150°F (4 to 66°C)40 to 150°F (4 to 66°C)-30 to 180°F (-34 to 82°C)-30 to 110°F (-34 to 43°C)Pressure Limits 40 in w.c. (10 kPa)40 in w.c. (10 kPa)10 psig (69 kPa)45 in w.c. (11.2 kPa)15 psig (1 bar)15 psig (1 bar)10 psig (69 kPa)10 psig (69 kPa)Power Requirement None None None None NoneNoneNone NoneRepeatability1%1%2%3%Consult factory Consult factory 4%Consult factory Adjustable Deadband No No No No No No No No Set Point Indication Yes YesNoNoNo No No YesEnclosure Rating GP UL 94 V-0 rated GP , WP , or EXP GP , WP , or EXP GPGPGP GP , WP , or EXP Switch Type SPDT SPDT SPDT SPDT SPST NO SPST NO DPDT SPDT Multiple StagesNoNoNoNoNoNoNoYesProcess ConnectionHose connection for 5/16˝ OD and 1/4˝ ID tubingHose connection for 5/16˝ OD and 1/4˝ ID tubing1/8˝ female NPT1/8˝ female NPTHose barb for 1/8˝-3/16˝ ID tubingSmooth port for 1/8˝ ID tubing1/8˝ female NPT1/8˝ female NPTSERIES16201630PG19501950GH3DXSet Point Range .15 to 24 in w.c. (.04 to 6 kPa).05 to 12 in w.c. (.012 to 3 kPa) 1 in w.c. to 5 psig (.25 kPa to 3.4 bar).03 to 20 in w.c. (.007 to 5 kPa).07 to 20 in w.c. (.017 to 5 kPa)180 in w.c. to 200 psid (0.5 to 13.5 bar) 2.5 to 75 psi (.17 to 5.2 bar)ServiceCompatible gases Compatible gases Compatible gasesCompatible gases Compatible gases Compatible liquids or gases Compatible liquids or gases Wetted Materials Consult factoryConsult factoryFairprene, brass, steel, and aluminum Consult factoryConsult factoryAluminum/Nitrile or SS/FluoroelastomerBrass and fluoroelastomer Temperature Limits -30 to 130°F (-34 to 54°C)-30 to 110°F (-34 to 43°C)-10 to 180°F (-23 to 82°C)-40 to 140°F (-40 to 60°C)0 to 140°F (-18 to 60°C)-4 to 220°F (-20 to 104°F)30 to 140°F (-1 to 60°C)Pressure Limits 50 in w.c. (12.41 kPa)10 psig (69 kPa)Consult factory 45 in w.c. (11.2 kPa)45 in w.c. (11.2 kPa)1500 psig (103 bar)200 psig (13.8 bar)Power Requirement None None None None24 VDC, 120 or 240 VAC NoneNone Repeatability1%1%1%Consult factory Consult factory Consult factory 2%Adjustable Deadband No No No No No No Yes Set Point Indication NoYesYesNoNoNo No Enclosure Rating GP and WP GP and WP GP , WP , or EXP WP and EXP WP and EXP EPWP Switch Type (2) SPDT SPDT SPDT or DPDT SPDT SPDT SPDT or DPDT SPDT Multiple StagesYesNoNoNoNoNoNoProcess Connection1/8˝ female NPT1/8˝ female NPT1/8˝ female and 1/2˝ male NPT1/8˝ female NPT1/8˝ female NPT1/8˝ female NPT1/4˝ female NPTSERIES616KD677B668668B/D 607 607D 608Ranges 1 to 20 in w.c. (250 to 5000 Pa) to 5000 Pa (Bi-directional available).1 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available).25 to 100 in w.c. (62 to 25000 Pa) (Bidirectional available).1 to 100 in w.c. (25 to 25000 Pa) (Bi-directional available).10 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available).10 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available)0.1 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available)Accuracy 616KD-A: ±0.25% FS; 616KD-B: ±1% FS; 616KD-C: ±2% FS ±0.4% FS±1% FS ±0.8% FS ±0.5% or ±0.25% FS ±0.25% FS ±0.5% or ±0.25% FSWetted Materials Consult factory302 SS, glass, nickel, silicone rubber, and brassConsult factory Consult factoryConsult factory302 SS, glass, nickel, silicone rubber, and brass Consult factory Comp. Temp. Limits 20 to 122°F (-6.67 to 50°C)0 to 185°F (-18 to 85°C)0 to 150°F (-18 to 65°C)40 to 170°F (4.4 to 77°C)35 to 135°F (2 to 57°C)0 to 170°F (-18 to 77°C)0 to 160°F (-18 to 71°C)Oper. Temp. Limits 0 to 140°F (-17.8 to 60°C)0 to 185°F (-18 to 85°C)0 to 150°F (-18 to 65°C)0 to 170°F (-18 to 77°C)-20 to 160°F (-29 to 160°C)0 to 170°F (-18 to 77°C)-20 to 185°F (-28 to 85°C)Output Signal 4 to 20 mA or field selectable 0 to 10/0 to 5/2 to 10/1 to 5 V4 to 20 mA DC 4 to 20 mA4 to 20 mA, 0 to 10 VDC, or 0 to5 VDC 4 to 20 mA DC4 to 20 mA4 to 20 mAElec. Connection Screw-type terminal block Screw-type terminal block Screw-type terminal block Screw-type terminal blockScrew-type terminal blockScrew-type removable terminal block Screw-type terminal block, Two 1/2˝ female NPT conduit Process Connection Barbed for 1/8˝ and 3/16˝ ID rubber or vinyl tubing3/16˝ OD barbed brass pressure fittings 3/16˝ OD fitting for 1/4˝ ID tubing 3/16˝ OD barbed brass for 1/8˝ ID push-on tubingBarbed stainless steel for 3/16˝ ID tubing Barbed fittings for 1/8˝ ID tubing 1/4˝ female NPT Enclosure RatingNEMA 1 (IP20)NEMA 4 (IP66)Fire retardant glass filled polyesterUL 94 V-0 ratedNEMA 2N/ANEMA 4X (IP66)LOW DIFFERENTIAL PRESSURE - INDICATINGPressure Transmitters and TransducersSERIES616WDM-2000605MS2ISDPRanges 6 in w.c. to 2.5 kPa.1 to 5 in w.c. (Bi-directional available)Vacuum, .5 to 50 in w.c. (60 to 1500 Pa)0.1 in w.c. to 28 in w.c. (25 Pa to 6975 Pa)(Bi-directional available)0.1 to 100 in w.c. (Bi-directional available)Accuracy±0.25% FS, display accuracy ±0.5%±1% FS±0.5% or ±2% FS±1% or ±2% FS±0.5% FSWetted Materials Consult factory Consult factory Consult factoryConsult factory Consult factoryComp. Temp. Limits N/AN/A32 to 120°F (0 to 48.9°C)N/A32 to 140°F (0 to 60°C)Oper. Temp. Limits 0 to 150°F (-17.8 to 66°C)20 to 120°F (-7 to 49°C)20 to 120°F (-6.67 to 48.9°C)0 to 150°F (-18 to 66°C)32 to 140°F (0 to 60°C)Output Signal4 to 20 mA (2-wire), 0 to5 VDC, or 0 to 10 VDC (3-wire)4 to 20 mA4 to 20 mA4 to 20 mA (2-wire), 0 to5 VDC, 0 to 10 VDC (3-wire) 4 to 20 mA DC Elec. Connection 3-wire terminal block for 16 to 26 AWGScrew-type terminal block Screw-type terminal block 3-wire terminal block for 16 to 22 AWG M-12 4-pin connector Process Connection Barbed for 1/8˝ and 3/16˝ ID rubber or vinyl tubing 1/8˝ ID tubing 1/8˝ female NPT 3/16˝ I.D. tubing (5 mm ID); Max OD 9 mm 1/8˝ female NPT Enclosure RatingNEMA 4X (IP66)N/AN/ANEMA 4X (IP66)NEMA 4X (IP66)SINGLE PRESSUREPressure GagesSERIES3100636D629C629C-3V647645WWDPRanges6 in w.c. to 0-1000 psig 15 to 300 psi 5 psid to 500 psid (0.5 to 30 bar) 5 psid to 500 psid (0.5 to 30 bar)1 in w.c. to 0-30 psid (245 Pa to 0-2.0 bar) 1 to 100 psid (0.07 to 6.5 bar) (Bi-directional ranges available) 5 to 250 psi Accuracy±0.075% FS ±0.5% FS ±0.50% FS ±0.50% FS±1% FS±0.25% FS±1% FSWetted Materials 316L SS316L SS316, 316L SS316, 316L SS, Brass 360, Copper, Reinforced acetal copolymerBrass, vinyl, glass-filled polyester, silicon, florosilicone 17-4 PH SS, Fluoroelastomer, Silicone Consult factoryComp. Temp. Limits N/A-20 to 180°F (-29 to 82°C)0 to 175°F (-18 to 79°C)0 to 175°F (-18 to 79°C)N/A30 to 150°F (-1 to 65°C)32 to 130°F (0 to 54°C)Oper. Temp. Limits -40 to 185°F (-40 to 85°C)-40 to 212°F (-40 to 100°C)0 to 200°F (-18 to 93°C)0 to 200°F (-18 to 93°C)32 to 122°F (0 to 50°C)0 to 175°F (-18 to 80°C)-4 to 185°F (-20 to 85°C)Output Signal4 to 20 mA or HART ® Communication4 to 20 mA or 1 to5 VDC2-wire: 4 to 20 mA; 3-wire:Selectable 0 to 5, 1 to 5, 0 to 10, or 2 to 10 VDC2-wire: 4 to 20 mA; 3-wire:Selectable 0 to 5, 1 to 5, 0 to 10, or 2 to 10 VDC4 to 20 mA4 to 20 mASelectable 0 to 5, 0 to 10, and 0 to 5 VDC; 4 to 20 mA Elec. Connection (2) 1/2˝ female NPT conduit, screw terminal 2´ (61 cm) cable, 3/4˝ female NPT conduit Screw-type removable terminal block; 1/2˝ female NPT conduit Screw-type removable terminal block; 1/2˝ female NPT conduit Screw-type terminal block Screw-type terminal block 1/2˝ conduitProcess Connection 1/4˝ female NPT 1/2˝ female NPT 1/4˝ female NPT 1/4˝ female NPT1/8˝ female NPT 1/4˝ female NPT 1/8˝ female NPT internal Enclosure RatingNEMA 4X (IP66)NEMA 4 (IP66)NEMA 4X (IP66)Non-LCD designed to meet NEMA 4X (IP66)N/ANEMA 4X (IP66)NEMA 4 (IP66)SERIESUGI/UGJ/UGKSG1/SG3SGX/SGY/SGZSGP/SGOLPG4/LPG5SGF76570007000BRanges30˝ Hg to 300 psi (-1 to 20 bar)30˝ Hg to 300 psi (-1 to 20 bar)SGX: -160 to 235 in w.c. (-4000 to 6000 mm w.c.);SGY/SGZ; -30˝ Hg to 1000 psi (-1 to 70 bar)SGO - 30˝ Hg to 300 psi (-100 to 2000 kPa); SGP -160 to 160 in w.c. (-4000 to 4000 mm w.c.)-235 to 160 in w.c. (-60 to 40 kPa)-235 to 160 in w.c.(-6000 to 4000 mm w.c.)30˝ Hg to 20,000 psi (-100 to 135,000 kPa)30 to 3000 psig30 to 10,000 psigService Compatible gases/liquidsCompatible gases/liquids Compatible gases/liquids Compatible gases/liquidsCompatible gases/liquids Compatible gases/liquids Compatible gases/liquids Compatible gases/liquids Compatible gases/liquids Wetted Materials Brass connector, phosphor bronze tubeBrass connector, bronze tube Brass, bronze or SS 316L SS chamber with PTFE steel diaphragm Brass, bronze or SS316/316L SS 316L SS, Bourdon tube316L SS, Inconel ® Bourdon tubeNickel plated brass or 316L SS, Inconel ® Bourdon tube Housing Black painted steel 304 SS 304 SS304 SS LPG4: Drawn Steel; LPG5: Chrome plated304 SSPhenolic plastic with safety blow-out backBlack polycarbonate case Black polycarbonate case Accuracy UGI/UGJ: ±2.5% FS;UGK: ±1.5% FS ±2.5% FS ±1.5 to ±2.5% FS ±1.6% FS LPG4 ±1.5% FS;LPG5 ±3%-2%-3% FS ±1.6% FS (≥15 in w.c.);±2.5% FS (all other ranges)±0.5% FS ANSI/ASME (Grade 2A)±0.5% FS (Grade 2A)2%-1%-2% FS (Grade A) or 0.5% FS (Grade 2A)Pressure Limits 100% FS100% FS100% FS130% FS100% FS100% FS110 to 125% FS150% FS 150% FS Temperature Limits-4 to 140°F (-20 to 60°C)-4 to 140°F (-20 to 60°C)SGX: Ambient: -13 to 149°F (-25 to 65°C); SGY/SGZ:-4 to 140°F (-20 to 60°C)Ambient: -13 to 149°F (-25 to 65°C)Ambient: -40 to 140°F (-40 to 60°C); LPG5 -4 to 140°F (-20 to 60°C)Ambient: -13 to 149°F (-25 to 65°C);Process: 212°F (100°C)-40 to 200°F (-40 to 93°C)-65 to 180°F(-53.9 to 82.2°C)-65 to 180°F (-53.9 to 82.2°C)Process ConnectionUGI/UGJ: 1/8˝ male NPT UGK: 1/4˝ male NPT 1/8˝ male NPT 1/4˝ male NPT 1/2˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ or 1/2˝ male NPT (2) 1/4˝ female NPT 1/2˝ male NPT x 1/4˝ female NPT Enclosure RatingN/AN/ANEMA 3 (IP54)NEMA 3N/ANEMA 3 (IP54)IP65 (NEMA 4)N/AN/ASERIESWDGDPGADPGWDPG-000DPG-100DPG-200Ranges50 to 5000 psig (3.4 to 344.7 bar)-30˝ Hg to 500 psig (-1.013 to 34.47 bar)-30˝ Hg to 500 psig (-1.013 to 34.47 bar)-14.7 to 8000 psig (-1.0 to 550 bar)-14.7 to 8000 psig (-1.0 to 550 bar)5 to 8000 psig (0.3 to 550 bar)ServiceCompatible gases/liquidsAir and compatible gases Compatible gases/liquids Compatible liquids and combustible gases Compatible liquids and combustible gases Liquids and non-combustible compatible gases Wetted Materials 304L SS316L SS, silicone sensor 316L SS Type 316L SSType 316L SSType 316L SSHousingFiberglass reinforced PP plasticABS plasticABS plasticPolycarbonate front and back cover, anodized aluminum housing, polycarbonate overlay,Buna-N O-rings, 316L SS sensor construction Polycarbonate front and back cover, anodized aluminum housing, polycarbonate overlay,Buna-N O-rings, 316L SS sensor construction Polycarbonate front and back cover, anodized aluminum housing, polycarbonate overlay,Buna-N O-rings, 316L SS sensor construction Accuracy±0.5% FS (≤1000 psig); ±1% FS (5000 psig)±1% FS±1% FS±0.5% FS±0.25% FS±0.25% FSPressure Limits 200% FS (Burst 300% FS)200% FS; 30 psig for vacuum models 200% FS; 30 psig for vacuum models 200% FS (≤1000 psi); 5000 psi (3000 psi); 7500 psi (5000 psi)200% FS (≤1000 psi); 5000 psi (3000 psi); 7500 psi (5000 psi)200% FS (≤1000 psi); 5000 psi (3000 psi); 7500 psi (5000 psi)Temperature Limits 14 to 140°F (-10 to 60°C)30 to 120°F (-1 to 49°C)30 to 120°F (-1 to 49°C)0 to 130°F (-18 to 55°C)0 to 130°F (-18 to 55°C)0 to 158°F (-18 to 70°C)Process Connection 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT Enclosure RatingIP65N/AN/ANEMA 4/4X (IP66)NEMA 4/4X (IP66)NEMA 4X (IP66)SINGLE PRESSUREPressure SwitchesSERIESEDADA/DS SA11001000W/EA1FA1PS/A1VSAPS/AVSA6Set Point Range 20 to 3000 psig (1.38 to 206 bar)30˝ Hg VAC to 8000 psig (762 mm Hg VAC to 551 bar)10 to 500 psig (.7 to 34 bar) 5 to 1400 psig (.48 to 96.5 bar) 2 to 450 psig (.14 to 10.3 bar)28˝ Hg VAC to 500 psig(711 mm Hg VAC to 34.5 bar)28˝ Hg VAC to 500 psig(711 mm Hg VAC to 34.5 bar).5 to 150 psig (.03 to 10.3 bar)ServiceCompatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Wetted Materials 316 SSBrass, 403 SS, or 316 SS Aluminum, brass, or 316 SS with Buna-Nor fluorocarbonAluminum or 316 SS with polyamide, 316 SS, or Teflon ®Fluorocarbon and 316 SS Zinc and Buna-N17-4 PH SS and 303 SS Polyimide with brass or 304 SS Temperature Limits 20 to 140°F (-6.6 to 60°C)-10 to 180°F (-23 to 82°C)-30 to 180°F (-35 to 77°C)-30 to 170°F (-35 to 77°C)-40 to 175°F (-40 to 80°C)-31 to 185°F (-35 to 85°C)-65 to 225°F (-54 to 107°C)-40 to 248°F (-40 to 120°C)Pressure Limits 4500 psig (310 bar)8000 psig (551 bar)3000 psig (207 bar)3000 psig (207 bar)750 psig (51 bar)600 psig (41 bar)750 psig (51 bar)500 psig (34 bar)Power Requirement 12 to 30 VDC/AC None None NoneNoneNoneNoneNone Repeatability0.5%1%Consult factory Consult factory Consult factory Consult factory Consult factory ±10%Adjustable Deadband Yes Yes Yes No No No No No Set Point Indication Yes Yes Yes YesYesYes Yes NoEnclosure Rating WPGP , WP , or EXP WP and EXP WP or EXP GP or WP GP GP GP or WPSwitch Type (2) SPDT SPDT or DPDT SPDT or DPDT SPDT or DPDT SPDT SPDT SPDT (1) SPST NO and (1) SPST NC Multiple StagesNoYes NoNoNoNoNoNoProcess Connection1/4˝ male NPTGP/WP: 1/4˝ male NPT or 1/2˝ male NPT; EXP: 1/2˝ male NPT and 1/4˝ female NPT1/4˝ or 1/2˝ female NPT 1/4˝ female NPT1/4˝ female and 1/2˝ male NPT1/4˝ male NPT1/8˝ mail NPT1/4˝ male NPTSERIESAPA2MVSCXASet Point Range 10 in w.c. VAC to 125 psig (2.5 kPa VAC to 8.6 bar) 5 to 150 psig (.34 to 10 bar) 3 to 330 in w.c. VAC (8 to 822 mbar VAC)15 to 150 psig (1.0 to 10.3 bar)ServiceCompatible liquids or gasesCompatible liquids or gases Compatible liquids or gasesCompatible liquids or gases Wetted Materials Steel and Buna-N 04 316 SS and Teflon ®Kapton ® and brass Polycarbonate and polyurethane Silicone, steel, and SS Temperature Limits -30 to 150°F (-35 to 66°C)-40 to 250°F (-40 to 121°C)40 to 150°F (4 to 66°C)140°F (60°C)Pressure Limits 160 psig (11 bar)500 psig (34 bar)330 in w.c. (822 mbar)204 psig (14.1 bar)Power Requirement NoneNone None NoneRepeatabilityConsult factory 5%20%±5 psig (.3 bar)Adjustable Deadband No No No Yes Set Point Indication YesNoNo No Enclosure Rating GP , WP , or EXP GP or submersible GP GPSwitch Type SPDT or DPDT SPST SPDT SPST NO or NC Multiple StagesNoNoNoNoProcess Connection1/4˝ female NPT1/8˝ male NPTConsult factory1/4˝ female NPTSERIES681644682672673FDT626/628-GH 628CR636IS626Ranges 1 to 100 psi Vacuum, 15 to 1000 psig 25 to 10,000 psi 10 to 400 in pound, 1 to 1000 psi 100 to 10,000 psi (7 to 690 bar)Up to 300 psia, 8000 psig, 16 bar abs, 550 bar30 to 500 psig (4 to 400 bar)15 to 300 psi (1 to 20 bar)15 to 8000 psig (1 to 550 bar); 15 to 30 psia (1 to 3 bara)Accuracy ±0.20% FS ±0.05% FS ±0.13% FS ±0.25% FS±0.25% FS ±0.5% FS 626: ±0.25% FS; 628: ±1% FS ±1% FS±0.30% FS ±0.25% FS; 0.5% FS for absolute rangesWetted Materials316L SS17-4 PH SS17-4 PH SS318 Duplex SS, Ceramic, fluoroelastomer17-4 PH SS316 and 15-5 SS316, 316L SSCeramic, 316L SS, fluoroelastomer316L SS316 and 316L SS Comp. Temp. Limits 20 to 180°F (-7 to 80°C)-4 to 140°F (-20 to 60°C)-4 to 176°F (-20 to 80°C)-5 to 140°F (-20 to 60°C) 4 to 212°F (-20 to 100°C)0 to 170°F (-18 to 77°C)0 to 175°F (0 to 79°C)0 to 175°F (-18 to 79°C)-20 to 180°F (-29 to 82°C)0 to 176°F (-18 to 80°C)Oper. Temp. Limits -40 to 260°F (-40 to 125°C)-40 to 185°F (-40 to 85°C)-40 to 260°F (-40 to 125°C)-40 to 212°F (-40 to 100°C)-40 to 260°F (-40 to 125°C)-40 to 200°F (-40 to 93°C)0 to 200°F (0 to 94°C)0 to 185°F (-18 to 79°C)-40 to 212°F (-40 to 100°C)0 to 176°F (-18 to 80°C)Output Signal 4 to 20 mA 0 to 10 VDC (4-wire) or 4 to 20 mA (2-wire)4 to 20 mA4 to 20 mA or 0 to5 VDC4 to 20 mA4 to 20 mA or 0 to5 VDC 4 to 20 mA4 to 20 mA4 to 20 mA or 1 to5 VDC 4 to 20 mAElec. Connection15 ft (4.5 m) multi-conduit cable3ˊ cable or 6-pin male bayonet connector2 ft (61 cm) multi-conductor cableLarge DIN 43650 connector with mating plug 2 ft (61 cm) multi-conductorcable 4-pinCable, DIN connector, or 4-pin M12Cable or DIN connector 2 ft (61 cm) cable, 3/4˝ female NPT conduit 3ˊ cable or 4-pin M-12 connector Process Connection 1-1/2˝ or 2˝ sanitary clamp 1/4˝ male NPT 1/4˝ male or female NPT or BSPT1/4˝-18 male NPT 1/4˝ male NPT 7/16-20 UNF male flush diaphragm; 1/4˝ male NPT 1/4˝ male or female NPT or BSPT1/4˝ male NPT or 1/4˝ male BSPT1/2˝ female NPT 1/4˝ male or female NPT or BSPTEnclosure RatingNEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)HIGH SINGLE PRESSURE - NON-INDICATINGPressure Transmitters and TransducersHIGH SINGLE PRESSURE - INDICATINGPressure Transmitters and Transducers®SERIESDSGT EDA626/628-CBIWP3200GRanges30 to 20,000 psig & compound ranges20 to 3000 psigUp to 300 psia, 8000 psig, 16 bar abs, 550 bar 30 to 1000 psig-14.5 psig to 8500 psigAccuracy ±0.25% FS ±1% FS626: ±0.25% FS; 628: ±1% FS ±0.5% FS±0.075% FS Wetted Materials 17-4 SS, 316 SS 316L SS316, 316L SS304 and 316 SS316L SS Comp. Temp. Limits N/A32 to 122°F (0 to 50°C)0 to 175°F (0 to 79°C)-22 to 203°F (-30 to 95°C)N/AOper. Temp. Limits 14 to 140°F (-10 to 60°C)20 to 140°F (-6.6 to 60°C)0 to 200°F (0 to 94°C)32 to 158°F (0 to 70°C)-40 to 185°F (-40 to 85°C)Output Signal 4 to 20 mA 4 to 20 mA, 1 to 6 VDC, 1 to 5 VDC, 0 to 5 VDC, or 0 to 10 VDC 4 to 20 mA4 to 20 mA 4 to 20 mA or HART ® CommunicationElec. Connection3ˊ flying leadsScrew-type removable terminal blocks with (2) 1/2˝ female NPT conduit connectionsTerminal block, 1/2˝ female NPT conduit 1/2˝ female NPT (2) 1/2˝ female NPT conduit, screw terminal Process Connection 1/2˝ male NPT 1/4˝ male NPT, 1/4˝ male BSPT, or 7/16˝ SAE 1/4˝ male or female NPT or BSPT 1/2˝ female NPT 1/2˝ female NPT Enclosure Rating NEMA 4XNEMA 4X (IP66)NEMA 4X (IP66)IP65NEMA 4X (IP66)。

不锈钢压力表的选型方法不锈钢压力表是压力表中常用的一种，在多个领域当中都有一定的应用。
