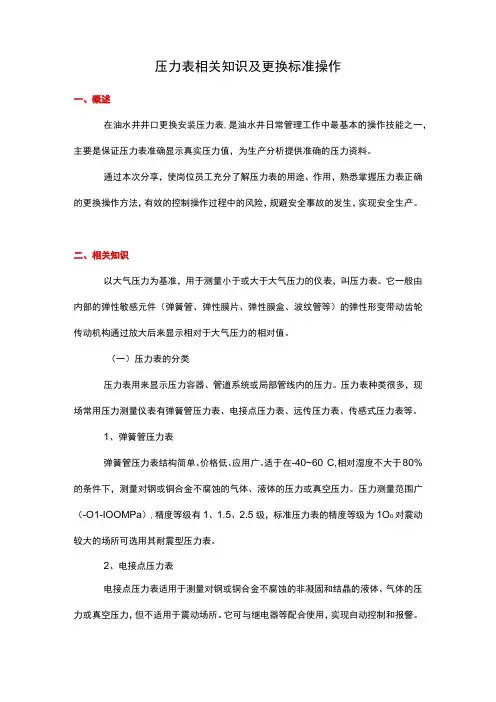

压力表相关知识及更换标准操作一、概述在油水井井口更换安装压力表,是油水井日常管理工作中最基本的操作技能之一，主要是保证压力表准确显示真实压力值，为生产分析提供准确的压力资料。

通过本次分享，使岗位员工充分了解压力表的用途、作用，熟悉掌握压力表正确的更换操作方法，有效的控制操作过程中的风险，规避安全事故的发生，实现安全生产。

二、相关知识以大气压力为基准，用于测量小于或大于大气压力的仪表，叫压力表。

它一般由内部的弹性敏感元件（弹簧管、弹性膜片、弹性膜盒、波纹管等）的弹性形变带动齿轮传动机构通过放大后来显示相对于大气压力的相对值。

（一）压力表的分类压力表用来显示压力容器、管道系统或局部管线内的压力。

压力表种类很多，现场常用压力测量仪表有弹簧管压力表、电接点压力表、远传压力表、传感式压力表等。

1、弹簧管压力表弹簧管压力表结构简单、价格低、应用广。

适于在-40~60°C,相对湿度不大于80%的条件下，测量对钢或铜合金不腐蚀的气体、液体的压力或真空压力。

压力测量范围广（-O1-IOOMPa）,精度等级有1、1.5、2.5级，标准压力表的精度等级为1O o对震动较大的场所可选用其耐震型压力表。

2、电接点压力表电接点压力表适用于测量对钢或铜合金不腐蚀的非凝固和结晶的液体、气体的压力或真空压力，但不适用于震动场所。

它可与继电器等配合使用，实现自动控制和报警。

3、远传压力表远传压力表适用于测量对钢或铜合金不腐蚀的液体、气体的压力或真空压力，但不适用于震动场所。

该仪表除就地指示外，还可远传与显示调节仪表配合使用，实现自动控制。

4、传感式压力表传感式压力表适用于距离远、测量点分散或环境恶劣、危险场合的液体与气体的压力测量。

（二）压力表的选择方法压力表的规格包括：压力表外壳直径、压力测量范围、测量精度等。

压力表的选择要求如下：1、根据工艺设备要求，选择压力表外壳直径。

1）为了便于操作和定期检查校验，工艺管网和机泵一般安装外壳直径为IOOmm 的压力表；2）受压容器（加热炉、锅炉、缓冲罐、注水泵进出口管线等）及震动较大的部位,一般安装100~150mm的压力表；3）控制仪表系统一般多采用直径为60mm的压力表。

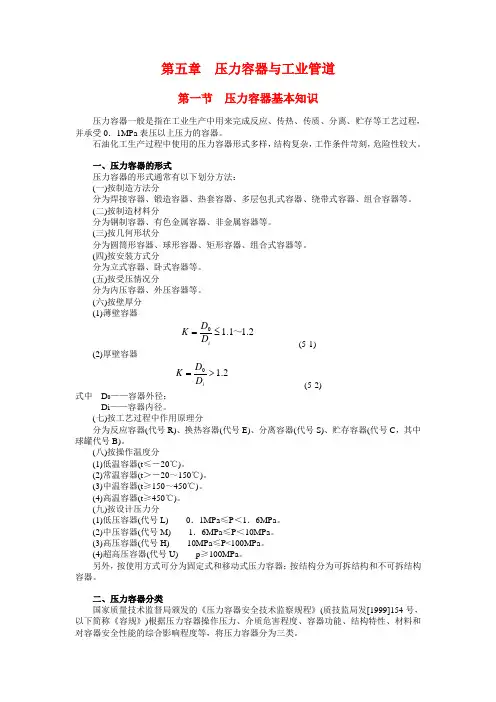

第五章 压力容器与工业管道第一节 压力容器基本知识压力容器一般是指在工业生产中用来完成反应、传热、传质、分离、贮存等工艺过程，并承受0．1MPa 表压以上压力的容器。

石油化工生产过程中使用的压力容器形式多样，结构复杂，工作条件苛刻，危险性较大。

一、压力容器的形式压力容器的形式通常有以下划分方法：(一)按制造方法分分为焊接容器、锻造容器、热套容器、多层包扎式容器、绕带式容器、组合容器等。

(二)按制造材料分分为钢制容器、有色金属容器、非金属容器等。

(三)按几何形状分分为圆筒形容器、球形容器、矩形容器、组合式容器等。

(四)按安装方式分分为立式容器、卧式容器等。

(五)按受压情况分分为内压容器、外压容器等。

(六)按壁厚分(1)薄壁容器2.11.10～≤=i D D K (5-1)(2)厚壁容器2.10>=i D D K (5-2)式中 D 0——容器外径；Di ——容器内径。

(七)按工艺过程中作用原理分分为反应容器(代号R)、换热容器(代号E)、分离容器(代号S)、贮存容器(代号C ，其中球罐代号B)。

(八)按操作温度分(1)低温容器(t ≤－20℃)。

(2)常温容器(t ＞－20～150℃)。

(3)中温容器(t ≥150～450℃)。

(4)高温容器(t ≥450℃)。

(九)按设计压力分(1)低压容器(代号L) 0．1MPa ≤P ＜1．6MPa 。

(2)中压容器(代号M) 1．6MPa ≤P ＜10MPa 。

(3)高压容器(代号H) 10MPa ≤P<100MPa 。

(4)超高压容器(代号U) p ≥100MPa 。

另外，按使用方式可分为固定式和移动式压力容器；按结构分为可拆结构和不可拆结构容器。

二、压力容器分类国家质量技术监督局颁发的《压力容器安全技术监察规程》(质技监局发[1999]154号，以下简称《容规》)根据压力容器操作压力、介质危害程度、容器功能、结构特性、材料和对容器安全性能的综合影响程度等，将压力容器分为三类。

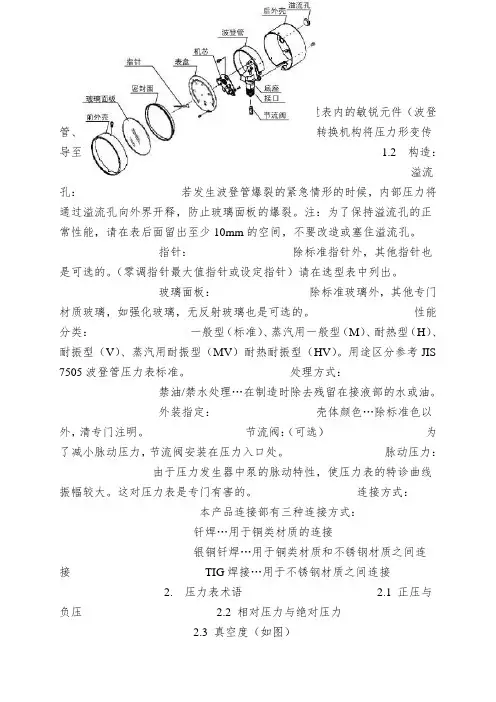

压力表基础知识1.压力表的原理与构造1.1原理：压力表通过表内的敏锐元件（波登管、膜盒、波浪管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

1.2构造：溢流孔：若发生波登管爆裂的紧急情形的时候，内部压力将通过溢流孔向外界开释，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：除标准玻璃外，其他专门材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：一般型（标准）、蒸汽用一般型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

用途区分参考JIS 7505波登管压力表标准。

处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。

外装指定：壳体颜色…除标准色以外，清专门注明。

节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。

脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。

这对压力表是专门有害的。

连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接TIG焊接…用于不锈钢材质之间连接2.压力表术语 2.1 正压与负压 2.2 相对压力与绝对压力2.3 真空度（如图）2.4 压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。

由于大多数测压外表所测得的压力差不多上相对压力，故相对压力也称表压力。

当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。

称为”真空度”。

它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。

由于此单位太小，因此常采纳它的106倍单位MPa（兆帕）。

压力表知识简介1、压力表工作原理压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

2、压力表的结构溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，需在表后面留出至少10mm的空间，不能改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

节流阀：为了减小脉动压力，节流阀安装在压力入口处。

压力表弯管：压力表下面的弯管叫压力表缓冲管，习惯性的叫压力表管弯。

它具有两种形式，一种是环形弯，另一种是U形弯。

包括以下两个方面的作用。

一方面是为了保护压力表，防止其因压力过高而被破坏，另一方面则是确保压力表测量值的准确性。

在国外与这个压力表弯管原理相同的是泄压孔，借助这些简易的设计，可以实现更好的保护压力表，保证压力表可以正常的工作。

在管道运输中的物质可以是液体，也可以是气体，而这两种物质都是具有流体压力的。

当管道中的介质压力过大或者说运输的物质出现压力的波动幅度较大时，倘若没有这个压力缓冲管，就会直接作用在压力表上。

波动轻微时，只是让压力表的读数出现偏差，使示数不准确；严重时，则直接损坏压力表，为后续的工作带来维修和更换的麻烦。

倘若压力表故障，就会带来不可估量的巨大损失和安全隐患。

3、压力表的精度等级一般工业用压力表共分为4个准确度等级，符合JJG52-1999 《弹簧管式一般压力表、压力真空表和真空表》检定规程对压力表拟定的允许误差。

这 4 个准确度等级是:1 级、1.6 级、2.5 级、4 级。

允许误差（按测量上限的百分数计算）分别为±1%、±1.6%、±2.5%、±4%4、使用注意事项1）仪表必须垂直：安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞；2）仪表使用宜在周围环境温度为-25~55℃；3）使用工作环境振动频率<25HZ，振幅不大于1mm；4）使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可；5）仪表使用范围，应在上限的1/3～2/3之间；6）在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置；7）仪表应经常进行检定（至少每三个月一次），如发现故障应及时修理；8）仪表自出厂之日起，半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时，由该公司负责修理或调换；9）需用测量腐蚀性介质的仪表，在订货时应注明要求条件11）经过一段时间的使用与受压，压力表机芯难免会出现一些变形和磨损，压力表就会产生各种误差和故障。

一、压力表基础知识1. 压力表的原理与构造原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

用途区分参考JIS7505波登管压力表标准。

处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。

外装指定：壳体颜色…除标准色以外，清特别注明。

节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。

脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。

这对压力表是非常有害的。

连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接 2. 压力表术语正压与负压相对压力与绝对压力真空度（如图）压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。

由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。

当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。

称为”真空度”。

它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。

由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。

一、压力表基础知识1. 压力表的原理与构造1.1原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

1.2 构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

用途区分参考JIS7505波登管压力表标准。

处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。

外装指定：壳体颜色…除标准色以外，清特别注明。

节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。

脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。

这对压力表是非常有害的。

连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接 2. 压力表术语 2.1 正压与负压 2.2 相对压力与绝对压力 2.3 真空度（如图）2.4 压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。

由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。

当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。

称为”真空度”。

它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。

由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
