史上最全的仪表选型 火电厂的你都知道哪些

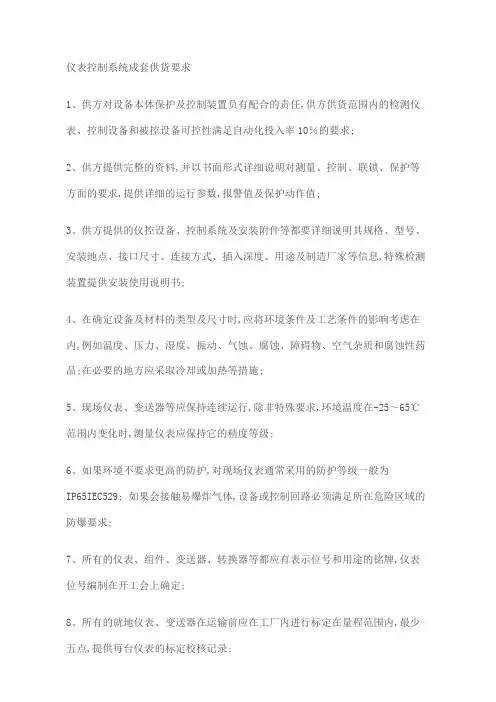

仪表控制系统成套供货要求1、供方对设备本体保护及控制装置负有配合的责任,供方供货范围内的检测仪表、控制设备和被控设备可控性满足自动化投入率10％的要求;2、供方提供完整的资料,并以书面形式详细说明对测量、控制、联锁、保护等方面的要求,提供详细的运行参数,报警值及保护动作值;3、供方提供的仪控设备、控制系统及安装附件等都要详细说明其规格、型号、安装地点、接口尺寸、连接方式、插入深度、用途及制造厂家等信息,特殊检测装置提供安装使用说明书;4、在确定设备及材料的类型及尺寸时,应将环境条件及工艺条件的影响考虑在内,例如温度、压力、湿度、振动、气蚀、腐蚀、障碍物、空气杂质和腐蚀性药品;在必要的地方应采取冷却或加热等措施;5、现场仪表、变送器等应保持连续运行,除非特殊要求,环境温度在-25～65℃范围内变化时,测量仪表应保持它的精度等级;6、如果环境不要求更高的防护,对现场仪表通常采用的防护等级一般为IP65IEC529; 如果会接触易爆炸气体,设备或控制回路必须满足所在危险区域的防爆要求;7、所有的仪表、组件、变送器、转换器等都应有表示位号和用途的铭牌,仪表位号编制在开工会上确定;8、所有的就地仪表、变送器在运输前应在工厂内进行标定在量程范围内,最少五点,提供每台仪表的标定校核记录;9、所有仪表设备必须带产品检验合格证书、产品使用说明书进口产品必须带中文说明书、产地证明等证件;在单体设备包装上注明其用途及主要参数,如量程等;流量检测装置必须带机加工图纸、计算书等资料;10、供方将其提供的仪表及控制设备连到供方提供的接线盒/箱或现场控制盘上,所有模拟接口信号是4～20mA标准信号热电偶及热电阻除外,开关量仪表输出触点为无源接点,容量为 20VAC 3A/20VDC1A;1、控制盘柜的要求：1配供的控制盘、柜为安装在它们内部或上面的设备提供环境保护;控制柜的防护等级满足环境要求,放置在控制室及电子设备间的设备将为IP32,其它为IP54;放置在相临位置的控制盘、柜尺寸要统一,详细要求在技术澄清会/开工会讨论后确定;2控制盘、柜内所有组件的布置和安装应符合国家标准;接触器、继电器选用Schneider,配电回路保护组件采用Schneider、AB空气开关,操作按钮、开关、信号灯选用 Schneider产品;3控制、信号回路连接用线为铜芯绝缘线,最小截面不小于2;所有导线应牢固的加紧,设备端子均有标字牌;4对外引接电缆均经过端子排,每排端子排留有15%的备用端子,采用 PhoenixUT 系列螺钉接线端子产品,交流、直流端子颜色不同,且端子排分开设置;5所有柜体需着色部分的颜色均为浅灰色,色标号为RAL7035,底座颜色均为深灰色,色标号为RAL702;6配电设备的结构应保证工作人员的安全,且便于运行、维护、检查、监视、检修和试验;7每台箱体上应有一块永久性附贴的防锈铭牌,它的字迹清晰可读,其上应标明：制造厂名称和商标、型号、名称和出厂序号、使用参数、防护等级、出厂日期等; 12、进出现场仪表盘柜的电缆连接应采用防爆密封接头;现场电缆均需穿管敷设,现场仪表采用防爆挠性管连接,特殊仪表另定;13、仪表及其附件、自控装置及其附件供货范围；包括所有设备清单、备件清单、培训、服务和有关图纸资料等;14、提供用于安装和调试设备用的特殊仪器、仪表和专用工具清单;15、供货方应提供详细的供货范围明细及单价;16、详细设计规定参见:有限公司10万吨/年联碱工程自控专业设计技术统一规定;17、推荐生产厂商及型号生产厂商及型号艾默生：DeltaV系统霍尼韦尔：ExperionPKSR30系统 AB公司:AC80FieldControler系统横河公司：CentumCS英维思：Foxboro生产厂商 ROCKWEL公司：ControlLogix SIEMENS公司：S7-30,S7-40 MITSUBISHI 公司：生产厂商英维思：Triconex HIMA-PaulHildebrandtGmbH横河公司/GTI工业自动化主要仪表生产厂商其它计量单位测量单位采用国际单位制SI计量标准;自然条件见本工程设计基础资料统一规定; 2自动化水平1 各装置应根据各装置规模、流程特点、产品质量、工艺操作要求来确定其自动化水平;原则上应符合技术先进、安全可靠、经济合理、运行稳定及操作方便的要求,选用先进、可靠、经济的仪表设备和控制系统,满足工艺操作及自动控制的要求,确保装置高效、连续、可靠地运行,并在稳定生产、优化操作指标、确保生产安全、自动开停车等方面应作妥善处理;主要工艺装置的自动化水平应在总体院协同下与承担该工艺装置的设计单位及用户共同商定;2 采用DCS系统对全厂生产装置进行监控,考虑组建现场总线系统并按总线系统的枝术要求选用相应的现场仪表设备,特殊仪表可另外考虑;3 各装置采用的DCS系统应预留与网络通讯的接口,支持现行主流通信协议如TCP/IP等;4 重要装置的紧急停车和安全联锁系统由独立设置的紧急停车系统ESD实现;5 测量控制点的设置除满足本装置控制要求外,还必须根据各级计量、成本核算的需要设置必要的计量点,各装置的进出物料及水、气、汽计量精度应符合本行业有关规定的要求;6 电气系统与DCS系统之间的信息交换采用OPC协议来实现,根据工艺需要现场参与重要控制的电机、马达等电气设备的电机电流、开停状态等主要相关运行参数在DCS系统上实现,正常状态下的紧急停车在DCS系统上完成;对关键设备的联锁停车则采用硬接点方式;7成套设备如大型风机、压缩机、冰机、离心机、自动包装机自带的控制系统应具有支持统一通信协议ProfibusDP、ModbusEtherNet、 ModbusRTU的功能,运行参数通过通信协议在DCS系统上显示,并可通过DCS系统进行机组操作; 3仪表和控制系统选型原则1 所选仪表及控制设备是先进的、可靠的、适用的,可以保证工艺装置配长期、安全生产和操作;2 所采用的DCS将是国外着名厂商产品,并且该产品DCS在同类型或类似的装置有较好的使用业绩,并具有升级的可靠保证;3 现场仪表立足于国内采购,重要的和特殊场合的仪表采用进口产品;4 除就地控制、指示或特殊仪表外,现场变送器一般采用HART智能型仪表,控制阀采用气动执行机构,HART智能型电气阀门定位器;5控制阀的工作气源压力一般不低于G,最大不超过G;6所有现场仪表为全天候型,防护等级一般应为IP65或更高;7变送器,转换器等均应带现场数字显示表头,带有用于组态校验、现场零点和量程调整按键;8对于远距离传输信号可考虑采用远传I/O系统,通信协议ProfibusDP、ModbusEtherNet、Modbus RTU;9现场仪表的材质满足工艺介质和现场环境条件的要求; 4仪表选型温度仪表1单独的就地指示采用双金属温度计,刻度盘直径一般为10m ,精度级;重要就地显示又集中控制的采用一体式测温组件;2需要集中检测的工艺参数的测温组件,温度较高时采用热电偶镍铬-镍硅 K分度0-130℃ ±℃或±％t,温度较低时采用热电阻分度号为Pt10,三线制,必要时采用防振技术;3重要控制联锁点和震动较大的控制点采用双支防震测温组件;热电阻实际电阻值对分度表标称电阻值以温度表示的允许偏差A：±+|±|℃；B：±+|±|℃4测温组件保护套管材质根据工艺介质的特性选取,一般采用整体钻孔不锈钢的保护管,有特殊要求的,按需要选用;对有腐蚀性的工艺介质根据需要采用不同材质保护管;在工艺管道、设备上安装的测温组件,连接形式一般采用法兰式,连接法兰一般应为DN40.除非工艺介质有特殊要求,一般采用ANSI316不锈钢的保护管;压力仪表1就地压力指示仪表根据不同工况选用全不锈钢弹簧管压力表、膜盒压力表;对于易发生堵塞及强腐蚀性场合,选用全不锈钢隔膜压力表,隔膜材料根据工艺介质情况选用,对有腐蚀性的工艺介质根据需要采用不同材质衬套,泵出口就地压力测量选用全不锈钢耐震压力表;压力表至少应为 ANSI304不锈钢,压力表刻度盘直径一般为10m .精度为级,连接螺纹;2集中压力检测采用智能型压力变送器,带HART协议接口,而且配有输出指示表,精度等级不低于±%, 变送器接触介质部件的材料应根据使用条件选用,至少应为 ANSI316不锈钢,对于结晶、腐蚀、高粘度场合,采用法兰远传压力变送器,膜片材质根据需要选用,变送器安装在现场仪表保温保护箱内;流量仪表1对于蒸汽等对压力、温度变化影响较大的流体流量测量一般选用孔板锥形流量计配差压变送器孔板可采用拔插式,节流装置、取压短管、根部截止阀材质一般为ANSI316不锈钢,特殊要求时根据介质确定;2电磁流量计用于导电性流体、强腐蚀性或含有固体颗粒的导电液体的流量测量;一般选用法兰、分体式,分体式的变送器安装在现场仪表保护箱内,电极材料和衬里材料按需要选用;3对容易结晶/凝结的流体一般采用低压蒸汽夹套保温远传金属转子流量计;4对高压、大口径的场合采用靶式流量计5对需要进行计量和成本核算的流体采用高精度流量仪表,固体物料计量采用电子皮带称;物位仪表1 集中液位测量一般选用导波雷达液位计或磁致伸缩液位计,集中物位测量根据工艺介质选用不同物位仪表;2 对于各类贮罐的测量,选用雷达液位计;3 对于腐蚀性、易结晶的介质采用超声波液位计或隔膜密封型液位双法兰变送器;调节阀1调节阀的选用根据工况,分别选用单座阀、旋塞阀、高性能蝶阀、迷宫阀、偏心旋转阀、或V型调节球阀;2控制阀阀体材质等于或高于工艺管道的材料等级,阀内件材质根据介质情况确定;调节阀一般为法兰连接,法兰等级和连接面等于或高于工艺管道规格;阀芯的流量特性为等百分比、线性或快开;3对大口径、低压差介质采用高性能蝶阀,连接方式为夹持式;4对高压差、易闪蒸的场合采用迷宫阀5高温或深冷场合,采用相应的高温阀和深冷阀;6特殊工况场合采用针对性强的特殊调节阀;7通常情况下采用气动薄膜执行机构,特殊情况下采用气动活塞式,在气源故障条件下,调节阀应处于过程安全位置;8调节阀的全部附件随调节阀成套提供包括电气阀门定位器,空气过滤减压阀及不锈钢气源管和管件,电磁阀等；电磁阀24VDC供电,阀门定位器带智能 HART协议,接收 4～20mADC标准信号;开关阀1开关阀的执行机构一般为气动弹簧复位型,并带阀位开关和电磁阀;2开关阀一般采用金属硬密封切断球阀;3开关阀阀体材质等于或高于工艺管道的材料等级;阀内件材质根据介质情况确定;阀座一般采用金属硬密封阀座,泄漏等级为 v级,特殊情况下如剧毒等泄漏等级为VI级;阀与工艺管道采用法兰连接,法兰等级和连接面等于或高于工艺管道规格;阀体材料等于或高于工艺管道的材料等级;智能电动执行器进口免开盖调试的智能一体化电动执行机构,含动力控制装置或伺服放大器：1输入信号：4-20mADC2位置信号：4-20mADC3负载电阻：0-250Ω4输入电阻：250Ω5死区：≤30μА连续可调6终端限位整定范围：下限0-10％,上限80-10％7保护动作电流整定：80 μА-8mADC4-20mA8阻尼特性：≤3次半周期9电源电压：380V±15％AC10环境温度：-25～70℃11防护等级：IP67分析仪表根据工艺要求,采用不同的分析仪表对介质进行在线连续分析,如:电导率分析仪、红外线气体分析仪,气相色谱仪、氧量分析器等;对气体在线分析仪选用时应考虑完整的预处理装置; 5控制系统控制系统1DCS系统为开放型系统,考虑现场总线型控制系统,应具有过程拉制连续控制和离散控制、操作、显示记录、报警、逻辑运算、制表打印、信息管理、与上位机通讯、系统组态以及自诊断等基本功能;2 DCS的通讯应符合IE 802的有关协议,并采WINDOWS20/WINDOWSXPSP3以上操作系统;3对DCS最基本要求为控制单元的CPU为1:1冗余,DCS的电源和通讯总线均按1:1冗余设置,总线耦合器1：1冗余设置,重要.IO控制点1：1冗余;系统在硬件有故障的情况下,应仍能继续正常运行;安全联锁系统1安全联锁系统ESD的设计将按照一旦装置发生故障时,将起到安全保护的原则进行;在系统故障或电源故障情况下,安全联锁系统将使关键设备或装置处于安全状态下;2在可能的情况下,一次组件一般是直接传感器,例如温度开关、压力开关、液位开关等;在工艺变量不能直接传感的情况下,将采用间接的检测开关;3用于启动联锁的一次接点,在装置正常工艺条件下将是闭合的,一旦断开,将启动连锁程序,并且将在DCS或ESD上显示和报警;4对于送入DCS的运行,故障、电流、速度信号和接收DCS控制的开、停机、调速、允许开车等信号,一般遵循以下原则,否则应以书面通知并商议; A、对于开关量信号,接点为无源接点,接点容量为2 0VAC3A/20VDC1A,事件发生时接点状态断开; B、模拟信号为4-20mADC;5主装置的正常操作控制和监视由DCS来实现,重要安全联锁保护控制由ESD来实现,停车联锁的状态由DCS监视;辅助生产装置设置岗位控制室,正常操作控制和监视由DCS系统和成套设备自带的控制系统来实现,其中如汽机等装置的安全联锁保护控制由机组综合控制系统ITC完成;报警系统1工艺过程报警在DCS内实现,利用DCS操作站进行声光报警,在打印机上及时打印并存入历史模块,通过键盘确认和消音;2所有报警的一次接点在装置正常操作时将是闭合的,在异常条件下断开;接点为无源接点,接点容量为 20VAC3A/20VDC1A; 6控制室1控制室位置的选择要确保对防爆、防火、防毒的要求,还应考虑处理工艺装置故障时的交通方便,控制室内噪音一般应低于5分贝;2控制室应设在主导风向上风侧;若控制室未能设在主导风向上风侧时,空调系统的吸风口位置应选择在空气洁净处,不应吸入有害气体;3主装置控制室、DCS机柜室、均应设置空调系统,其温湿度及温度的变化率均应符合所采用仪表装置制造厂的要求,一般温度范围为:冬季不小于20℃,夏季不大于31℃；湿度范围为:50%士10%;4室内地板采用防静电地板,并配有事故紧急照明; 7仪表防护1仪表的选型应满足各装置的防腐、防爆、防冲刷要求;2在环境温度下易冻,易堵或粘度大于允许范围的介质,其仪表测量管线及变送器测量室应采取相应的绝热、伴热保温措施;3腐蚀环境下如联碱项目的现场传感器仪表、变送器、转换器外壳材质应考虑选用不锈钢材质;4仪表的防雷接地作妥善处理,DCS,ESD及某些特殊要求的仪表,其接地应符合制造厂要求,应设置自控专用的接地装置; 8安全技术措施设置必要的紧急停车和安全联锁系统ESD及报警系统;各装置的仪表电源由不间断供电电源UPS供电; 9动力供应仪表电源1电气专业送自动切换双路UPS至控制室,仪表主电源负荷按有特殊供电要求的负荷设计,电源质量为 220VAC士5%,50+交流电源,来自电气配电室;2设置双路冗余、白动切换、热备份不间断电源UPS;蓄电池后备时间为30分钟,由UPS对仪表设备和DCS,ESD系统供电;3仪表用电设备的电源类型如下：士10%,50士1Hz一般仪表、分析器等土5%,50士 DCS和安全联锁系统土10%变送器和转换器等4安全联锁系统及其有关的仪表电源应和其它电源分开,本身应有独立的切断开关和熔断器;5仪表供电除了有一个公用的切断开关和熔断器外,还应有各自独立的切断开关和熔断器;6各个装置的仪表供电总容量应按仪表实际总耗电量的~倍计算,一式两份提交各单位电气专业及总体院;7重要装置的供电质量也应考设置报警;仪表气源1全厂设统一的仪表用空气压缩站下称空压站,仪表供气系统压力为;2仪表空气贮罐由空压站统一考虑,各装置不必单独再行设置;3气源总管由管道专业单独敷设至装置区内采用不锈钢管,装置区内的仪表气源由仪表专业敷设至各用气点;4各装置仪表用气量按实际稳态耗气量的总和提交总体院,不另乘系数,空压站的容量由总体院统一考虑;5气动仪表一般要求供气压力为400kPaG,特殊要求的仪表也采用更高的气源压力;6仪表需要采用吹气系统时,应酌情考虑吹气源的故障报警或联锁;伴热1仪表伴热采用蒸汽伴热;由管道专业敷设伴热蒸汽及伴热回水主管线,回水采用密闭排放系统;2联碱系统可采用电伴热;10仪表安装仪表安装连接件的选择应做到质量可靠、型式尽量统一;具体选用原则协商后确定,对于有特殊要求的场合可采用国外优质产品;测量管路1导压管工艺和仪表之间连接的导压管及其材料一般应按下列条件选用,导压管的材料一般应采用316不锈钢,特别情况下可采用符合工艺介质要求的其它材料;导压管一般不超过15m;取压口为DN15,用异径接头转换为Φ14X2,同时应考虑空气或空气+低压蒸汽或空气+水吹洗;使用场合导压管规格导压管材质PN<Φ14X2316<PN<16MPaΦ14X331616MPa<PN<40MPaΦ14X4316PN<含粉尘DN15→Φ14X2316脏污介质、油品Φ14X23162阀门仪表测量管路用阀门压力等级和材质原则上不低于工艺管道的材料等级,阀门型式一般选用外螺纹焊接式截止阀Φ14—Φ14,与设备、工艺管道直接相连时通过法兰盲板后再装一次阀门;3管件仪表测量管路用管件压力等级和材质原则上不低于工艺管道的材料等级;引压管的连接采用对焊连接方式,需分支的场合采用承插焊管件,与内螺纹阀门连接处采用螺纹管件;对温度大于20℃或压力大于的测点仪表管使用的仪表阀门要求采用进口阀门,材质为316S;气源管路1供气总管和至各个仪表气源球阀前的气源管,均为不锈钢管,管件和阀门均为不锈钢;2气源球阀后至各个仪表的气源管、气动信号管均为Φ8X1的316S管,管线采用卡套式连接;3仪表伴热管线一般选用Φ10x1或Φ8X1的316S管;电缆保护管1电缆保护管一般选用镀锌焊接钢管,保护管内径应不小于电缆外径的倍;2保护管在连接或弯头处采用穿线盒;3单根电缆穿管敷设,电缆保护管与现场仪表或现场接线箱之间一般采用全PVC挠性连接管作为过渡连接;仪表配线1在控制室内的仪表之间的接线应敷设在金属或塑料的汇线槽,控制室与现场仪表之间的接线应敷设在机制玻璃钢桥架内,并应与其它电气设备的接线分开;2现场安装的接线盒/箱应为户外式,接线盒/箱防护等级应至少为IP65以上,所有接线端子应打上所连接设备的标记;3单台仪表信号电缆采用单对或多芯屏蔽电缆,接线箱与控制室之间的电缆采用多对式屏蔽电缆;4所有的电缆均采用阻燃型;5屏蔽电缆的屏蔽层在控制室侧单点接地;6电气信号线和电缆的型号规格及使用场合如下:名称型号使用场合现场总线仪表专用电缆用于仪表与 DCS之间的配线电子计算机用屏蔽电缆DJYPVP标称截面：2用于仪表与 DCS之间的配线控制电缆KV用于仪表供电、电磁阀标称截面：2 聚氯乙烯绝缘塑料软线BVR标称截面：222用于仪表盘、柜供电供电箱等2用于仪表盘、柜配线补偿导线1热电偶补偿导线应符合GB4989-85,其型号和种类应与选用的热电偶型号及敷设方式相符;2热电偶补偿导线不能与其它电气或仪表导线管穿在同一根保护管内,在电缆托架上敷设时也应与其它电气线路分开;3热电偶补偿导线的标称截面为;仪表位置和安装1现场仪表应尽可能靠近检测点安装,可安装在设备表面、支架、管道或托架上,并应考虑日常维护、检修的方便;2用于手动操作阀门的测量仪表应安装在手动阀门操作处能看见的地方,自动调节系统就地安装的仪表也应按上述原则安装;1仪表过程接口与仪表连接的管道、容器及设备接口如下,特殊接口除外;仪表接口尺寸及类型使用场合流量■差压型□1/2"焊接■Φ22焊接液位□导波雷达□DN40法兰■2”法兰□差压式□DN25法兰■1/2"NPT□法兰差压式■3”法兰□4”法兰□雷达■3”法兰□4”法兰□浮球液位开关□DN40法兰■1”法兰□超声液位开关□DN40法兰□1”法兰□DN25法兰■3/4"NPT压力■变送器□Φ22焊接■1/2"NPT■隔热压力膜■2”法兰□■法兰式变送器■3”法兰□■压力表□1/2"NPT ■温度■恺装热电阻■螺纹□Gl”螺纹■1”法兰控制阀■法兰□ 焊接□螺纹□12其它本规定如有与国家标准、规范矛盾时,应执行国家标准、规范;。

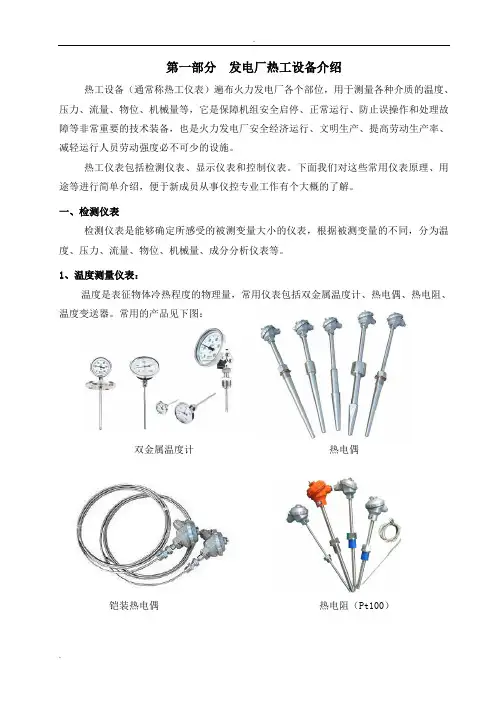

第一部分发电厂热工设备介绍热工设备（通常称热工仪表）遍布火力发电厂各个部位，用于测量各种介质的温度、压力、流量、物位、机械量等，它是保障机组安全启停、正常运行、防止误操作和处理故障等非常重要的技术装备，也是火力发电厂安全经济运行、文明生产、提高劳动生产率、减轻运行人员劳动强度必不可少的设施。

热工仪表包括检测仪表、显示仪表和控制仪表。

下面我们对这些常用仪表原理、用途等进行简单介绍，便于新成员从事仪控专业工作有个大概的了解。

一、检测仪表检测仪表是能够确定所感受的被测变量大小的仪表，根据被测变量的不同，分为温度、压力、流量、物位、机械量、成分分析仪表等。

1、温度测量仪表：温度是表征物体冷热程度的物理量，常用仪表包括双金属温度计、热电偶、热电阻、温度变送器。

常用的产品见下图：双金属温度计热电偶铠装热电偶热电阻（Pt100）端面热电阻（测量轴温）温度变送器1）双金属温度计原理：利用两种热膨胀不同的金属结合在一起制成的温度检测元件来测量温度的仪表。

常用规格型号：WSS-581，WSS-461；万向型抽芯式；φ100或150表盘；安装螺纹为可动外螺纹:M27×22）热电偶原理：由一对不同材料的导电体组成，其一端（热端、测量端）相互连接并感受被测温度；另一端（冷端、参比端）则连接到测量装置中。

根据热电效应，测量端和参比端的温度之差与热电偶产生的热电动势之间具有函数关系。

参比端温度一定时热电偶的热电动势随着测量温度端温度升高而加大，其数值只与热电偶材料及两端温差有关。

根据结构不同，有普通型热电偶和铠装型热电偶。

根据被被测介质温度高低不同，一般热电偶常选用K、E三种分度号。

K分度用于高温，E分度用于中低温。

3）热电阻原理：利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上。

热电阻一般采购铂热电阻（WZP），常用规格型号：Pt100，双支，三线制，铠装元件Ø4，配不锈钢保护管，M27×2外螺纹。

火电厂主要设备简介火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。

主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.火电厂主要设备：汽轮机本体汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。

它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。

汽轮机本体由固定部分（静子）和转动部分（转子）组成。

固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。

转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。

固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。

汽缸是约束高压蒸汽不得外泄的外壳。

汽轮机本体还设有汽封系统。

锅炉本体锅炉设备是火力发电厂中的主要热力设备之一。

它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。

由炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。

“热力系统及辅助设备汽轮机部分的辅助设备有凝汽器、水泵、回热加热器、除氧器等。

把锅炉、汽轮机及其辅助设备按汽水循环过程用管道和附件连接起来所构成的系统，叫做发电厂的热力系统。

发电厂的热力系统按照不同的使用目的分为“原则性热力系统”、“全面性热力系统”、汽轮机组热力系统”等。

发电机本体在发电厂中，同步发电机是将机械能转变成电能的唯一电气设备。

因而将一次能源（水力、煤、油、风力、原子能等）转换为二次能源的发电机，现在几乎都是采用三相交流同步发电机。

在发电厂中的交流同步发电机，电枢是静止的，磁极由原动机拖动旋转。

其励磁方式为发电机的励磁线圈FLQ（即转子绕组）由同轴的并激直流励磁机经电刷及滑环来供电。

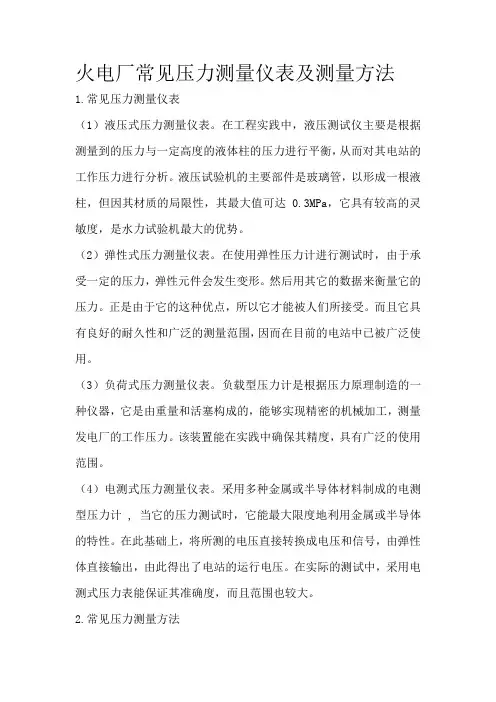

火电厂常见压力测量仪表及测量方法1.常见压力测量仪表（1）液压式压力测量仪表。

在工程实践中，液压测试仪主要是根据测量到的压力与一定高度的液体柱的压力进行平衡，从而对其电站的工作压力进行分析。

液压试验机的主要部件是玻璃管，以形成一根液柱，但因其材质的局限性，其最大值可达0.3MPa，它具有较高的灵敏度，是水力试验机最大的优势。

（2）弹性式压力测量仪表。

在使用弹性压力计进行测试时，由于承受一定的压力，弹性元件会发生变形。

然后用其它的数据来衡量它的压力。

正是由于它的这种优点，所以它才能被人们所接受。

而且它具有良好的耐久性和广泛的测量范围，因而在目前的电站中已被广泛使用。

（3）负荷式压力测量仪表。

负载型压力计是根据压力原理制造的一种仪器，它是由重量和活塞构成的，能够实现精密的机械加工，测量发电厂的工作压力。

该装置能在实践中确保其精度，具有广泛的使用范围。

（4）电测式压力测量仪表。

采用多种金属或半导体材料制成的电测型压力计 , 当它的压力测试时，它能最大限度地利用金属或半导体的特性。

在此基础上，将所测的电压直接转换成电压和信号，由弹性体直接输出，由此得出了电站的运行电压。

在实际的测试中，采用电测式压力表能保证其准确度，而且范围也较大。

2.常见压力测量方法（1）直接测量法。

直接测量是通过将被测数据与所选择的标准值进行比较，或采用事先校准的仪器进行测量。

因此，可以直接获得被测数据。

（2）间接测量法。

间接测量是一种直接测量与被测数据有一定关系的其他变量，并将这些变量的数值代入到一个函数方程中，从而得到被测值。

（3）组合测量法。

组合测量法是根据直接和间接测得的结果，通过建立各未知量间的函数关系式，然后再求出未知量的一种方法。

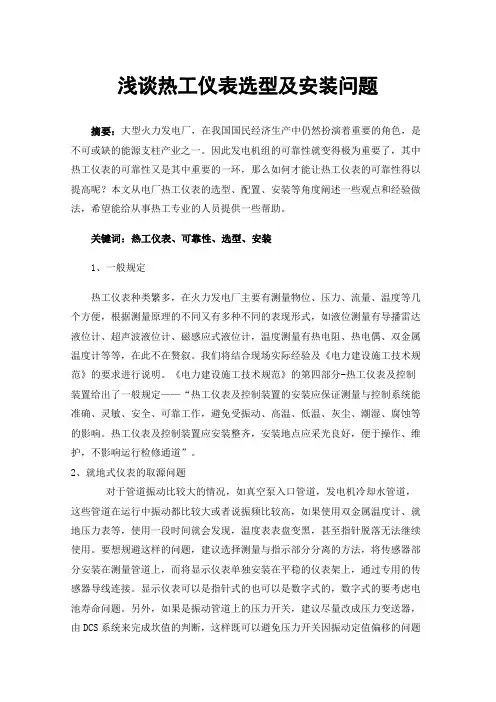

浅谈热工仪表选型及安装问题摘要：大型火力发电厂，在我国国民经济生产中仍然扮演着重要的角色，是不可或缺的能源支柱产业之一。

因此发电机组的可靠性就变得极为重要了，其中热工仪表的可靠性又是其中重要的一环，那么如何才能让热工仪表的可靠性得以提高呢？本文从电厂热工仪表的选型、配置、安装等角度阐述一些观点和经验做法，希望能给从事热工专业的人员提供一些帮助。

关键词：热工仪表、可靠性、选型、安装1、一般规定热工仪表种类繁多，在火力发电厂主要有测量物位、压力、流量、温度等几个方便，根据测量原理的不同又有多种不同的表现形式，如液位测量有导播雷达液位计、超声波液位计、磁感应式液位计，温度测量有热电阻、热电偶、双金属温度计等等，在此不在赘叙。

我们将结合现场实际经验及《电力建设施工技术规范》的要求进行说明。

《电力建设施工技术规范》的第四部分-热工仪表及控制装置给出了一般规定——“热工仪表及控制装置的安装应保证测量与控制系统能准确、灵敏、安全、可靠工作，避免受振动、高温、低温、灰尘、潮湿、腐蚀等的影响。

热工仪表及控制装置应安装整齐，安装地点应采光良好，便于操作、维护，不影响运行检修通道”。

2、就地式仪表的取源问题对于管道振动比较大的情况，如真空泵入口管道，发电机冷却水管道，这些管道在运行中振动都比较大或者说振频比较高，如果使用双金属温度计、就地压力表等，使用一段时间就会发现，温度表表盘变黑，甚至指针脱落无法继续使用。

要想规避这样的问题，建议选择测量与指示部分分离的方法，将传感器部分安装在测量管道上，而将显示仪表单独安装在平稳的仪表架上，通过专用的传感器导线连接。

显示仪表可以是指针式的也可以是数字式的，数字式的要考虑电池寿命问题。

另外，如果是振动管道上的压力开关，建议尽量改成压力变送器，由DCS系统来完成坎值的判断，这样既可以避免压力开关因振动定值偏移的问题还有利于压力趋势的分析，而且可以节约不少备件费用，否则一旦有问题热工专业就要重新校验仪表，增加工作量。

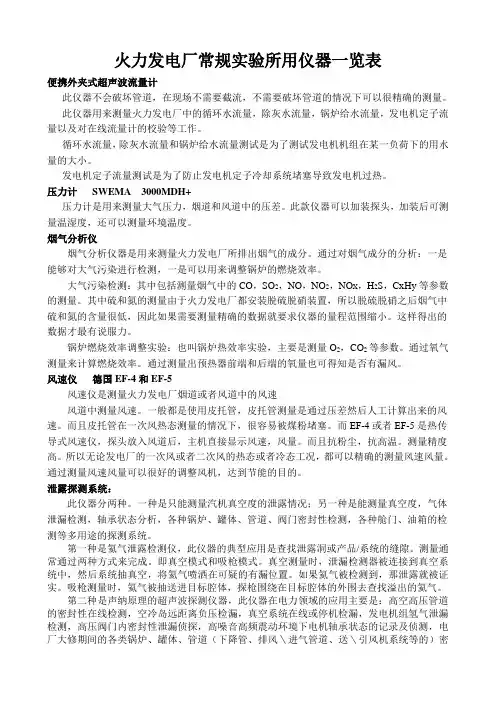

火力发电厂常规实验所用仪器一览表便携外夹式超声波流量计此仪器不会破坏管道，在现场不需要截流，不需要破坏管道的情况下可以很精确的测量。

此仪器用来测量火力发电厂中的循环水流量，除灰水流量，锅炉给水流量，发电机定子流量以及对在线流量计的校验等工作。

循环水流量，除灰水流量和锅炉给水流量测试是为了测试发电机机组在某一负荷下的用水量的大小。

发电机定子流量测试是为了防止发电机定子冷却系统堵塞导致发电机过热。

压力计SWEMA 3000MDH+压力计是用来测量大气压力，烟道和风道中的压差。

此款仪器可以加装探头，加装后可测量温湿度，还可以测量环境温度。

烟气分析仪烟气分析仪器是用来测量火力发电厂所排出烟气的成分。

通过对烟气成分的分析：一是能够对大气污染进行检测，一是可以用来调整锅炉的燃烧效率。

大气污染检测：其中包括测量烟气中的CO，SO2，NO，NO2，NO X，H2S，CxHy等参数的测量。

其中硫和氮的测量由于火力发电厂都安装脱硫脱硝装置，所以脱硫脱硝之后烟气中硫和氮的含量很低，因此如果需要测量精确的数据就要求仪器的量程范围缩小。

这样得出的数据才最有说服力。

锅炉燃烧效率调整实验：也叫锅炉热效率实验，主要是测量O2，CO2等参数。

通过氧气测量来计算燃烧效率。

通过测量出预热器前端和后端的氧量也可得知是否有漏风。

风速仪德国EF-4和EF-5风速仪是测量火力发电厂烟道或者风道中的风速风道中测量风速。

一般都是使用皮托管，皮托管测量是通过压差然后人工计算出来的风速。

而且皮托管在一次风热态测量的情况下，很容易被煤粉堵塞。

而EF-4或者EF-5是热传导式风速仪，探头放入风道后，主机直接显示风速，风量。

而且抗粉尘，抗高温。

测量精度高。

所以无论发电厂的一次风或者二次风的热态或者冷态工况，都可以精确的测量风速风量。

通过测量风速风量可以很好的调整风机，达到节能的目的。

泄露探测系统：此仪器分两种。

一种是只能测量汽机真空度的泄露情况；另一种是能测量真空度，气体泄漏检测，轴承状态分析，各种锅炉、罐体、管道、阀门密封性检测，各种舱门、油箱的检测等多用途的探测系统。

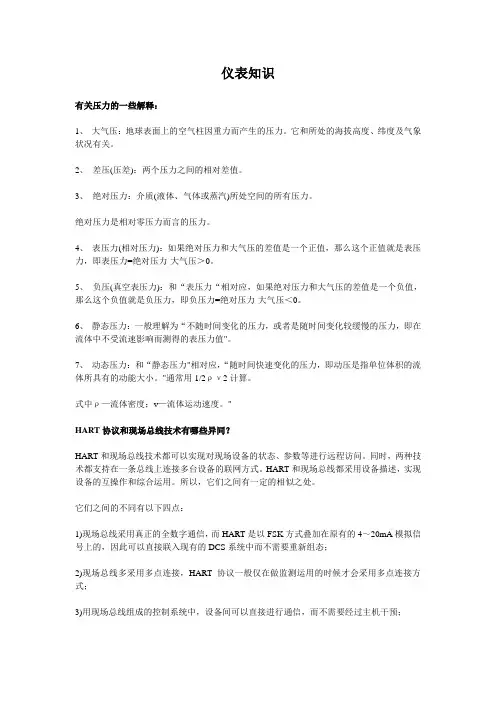

仪表知识有关压力的一些解释：1、大气压：地球表面上的空气柱因重力而产生的压力。

它和所处的海拔高度、纬度及气象状况有关。

2、差压(压差)：两个压力之间的相对差值。

3、绝对压力：介质(液体、气体或蒸汽)所处空间的所有压力。

绝对压力是相对零压力而言的压力。

4、表压力(相对压力)：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压＞0。

5、负压(真空表压力)：和“表压力“相对应，如果绝对压力和大气压的差值是一个负值，那么这个负值就是负压力，即负压力=绝对压力-大气压＜0。

6、静态压力：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值"。

7、动态压力：和“静态压力"相对应，“随时间快速变化的压力，即动压是指单位体积的流体所具有的动能大小。

"通常用1/2ρν2计算。

式中ρ—流体密度；v—流体运动速度。

"HART协议和现场总线技术有哪些异同？HART和现场总线技术都可以实现对现场设备的状态、参数等进行远程访问。

同时，两种技术都支持在一条总线上连接多台设备的联网方式。

HART和现场总线都采用设备描述，实现设备的互操作和综合运用。

所以，它们之间有一定的相似之处。

它们之间的不同有以下四点：1)现场总线采用真正的全数字通信，而HART是以FSK方式叠加在原有的4～20mA模拟信号上的，因此可以直接联入现有的DCS系统中而不需要重新组态；2)现场总线多采用多点连接，HART协议一般仅在做监测运用的时候才会采用多点连接方式；3)用现场总线组成的控制系统中，设备间可以直接进行通信，而不需要经过主机干预；4)现场总线设备相对HART设备而言，可以提供更多的诊断信息。

所以现场总线设备适用于高速的网络控制系统中，而HART设备的优越性则体现在与现有模拟系统的兼容上。

智能压力/差压变送器较模拟变送器有什么优越性？智能化仪表的优越性主要有：对仪表制造过程——简化调校过程、补偿传感器缺陷(如线性化、环境因素补偿等)、提高仪表性能、降低制造成本、可形成多参数复合仪表。

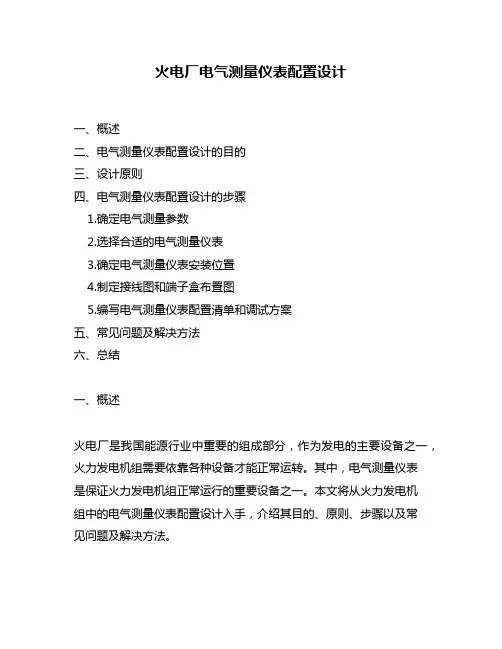

火电厂电气测量仪表配置设计一、概述二、电气测量仪表配置设计的目的三、设计原则四、电气测量仪表配置设计的步骤1.确定电气测量参数2.选择合适的电气测量仪表3.确定电气测量仪表安装位置4.制定接线图和端子盒布置图5.编写电气测量仪表配置清单和调试方案五、常见问题及解决方法六、总结一、概述火电厂是我国能源行业中重要的组成部分，作为发电的主要设备之一，火力发电机组需要依靠各种设备才能正常运转。

其中，电气测量仪表是保证火力发电机组正常运行的重要设备之一。

本文将从火力发电机组中的电气测量仪表配置设计入手，介绍其目的、原则、步骤以及常见问题及解决方法。

二、电气测量仪表配置设计的目的在火力发电机组中，各种设备都有其特定功能，在其中起到不可或缺的作用。

而对于电气测量仪表来说，其主要作用是对各个环节进行监控和测量。

通过电气测量仪表，可以对发电机组的各项参数进行实时监控，及时发现问题并进行调整。

因此，电气测量仪表配置设计的目的就是为了保证火力发电机组正常运行，并且在出现问题时能够及时发现和解决问题。

三、设计原则在进行电气测量仪表配置设计时，需要遵循以下原则：1. 确定合理的电气测量参数：在确定电气测量参数时，需要充分考虑到火力发电机组的实际情况，并根据其特点确定合理的参数。

2. 选择合适的电气测量仪表：根据实际需求选择合适的电气测量仪表，确保其能够满足监控和测量要求。

3. 确定合理的安装位置：在安装电气测量仪表时需要考虑到其安全性、便捷性以及准确性等因素，选择合适的位置进行安装。

4. 制定详细的接线图和端子盒布置图：制定详细的接线图和端子盒布置图可以有效地避免接线错误和故障等问题。

5. 编写详细清单和调试方案：编写详细的清单和调试方案可以有效地保证电气测量仪表的正常运行，并在出现问题时能够及时进行维修和调整。

四、电气测量仪表配置设计的步骤1.确定电气测量参数在确定电气测量参数时，需要考虑到火力发电机组的实际情况。

首先需要了解发电机组的基本情况，包括额定功率、额定电压、额定频率等参数。

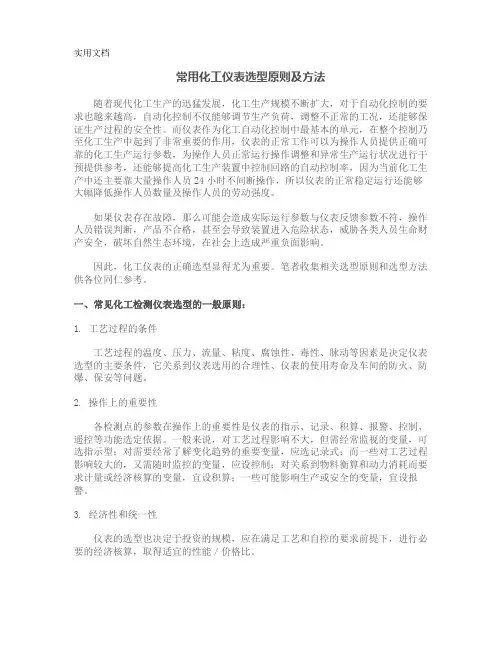

常用化工仪表选型原则及方法随着现代化工生产的迅猛发展，化工生产规模不断扩大，对于自动化控制的要求也越来越高，自动化控制不仅能够调节生产负荷，调整不正常的工况，还能够保证生产过程的安全性。

而仪表作为化工自动化控制中最基本的单元，在整个控制乃至化工生产中起到了非常重要的作用，仪表的正常工作可以为操作人员提供正确可靠的化工生产运行参数，为操作人员正常运行操作调整和异常生产运行状况进行干预提供参考，还能够提高化工生产装置中控制回路的自动控制率，因为当前化工生产中还主要靠大量操作人员24小时不间断操作，所以仪表的正常稳定运行还能够大幅降低操作人员数量及操作人员的劳动强度。

如果仪表存在故障，那么可能会造成实际运行参数与仪表反馈参数不符，操作人员错误判断，产品不合格，甚至会导致装置进入危险状态，威胁各类人员生命财产安全，破坏自然生态环境，在社会上造成严重负面影响。

因此，化工仪表的正确选型显得尤为重要。

笔者收集相关选型原则和选型方法供各位同仁参考。

一、常见化工检测仪表选型的一般原则：1. 工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。

2. 操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。

一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。

3. 经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。

为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。

尽量选用同一系列、同一规格型号及同一生产厂家的产品。

火电厂电气测量仪表配置设计一、引言在火电厂的运营过程中，电气测量仪表起着至关重要的作用。

它们负责对电力系统中的各种电气参数进行测量和监控，以确保电力系统的稳定性和安全性。

本文将详细介绍火电厂电气测量仪表的配置设计，包括仪表选择、安装布置、连接方式等方面。

二、仪表选择在进行电气测量仪表的配置设计前，首先需要对所需仪表进行选择。

根据火电厂的不同需求，常见的电气测量仪表包括电压表、电流表、功率表、频率表等。

2.1 电压表电压表用于测量电力系统中的电压值，以评估电力系统的稳定性。

在选择电压表时，需要考虑以下因素： - 量程：根据电压系统的额定电压和可能出现的过电压情况确定量程范围； - 精度：根据需要的测量精度，选择合适的精度等级； - 信号输出方式：通常有模拟信号输出和数字信号输出两种选择； - 防护等级：应根据安装环境的特点，选择合适的防护等级。

2.2 电流表电流表用于测量电力系统中的电流值，以评估电力系统的运行状态和负载情况。

在选择电流表时，需要考虑以下因素： - 量程：根据电流系统的额定电流和可能出现的过电流情况确定量程范围； - 精度：根据需要的测量精度，选择合适的精度等级； - 信号输出方式：通常有模拟信号输出和数字信号输出两种选择； - 防护等级：应根据安装环境的特点，选择合适的防护等级。

2.3 功率表功率表用于测量电力系统中的功率参数，包括有功功率、无功功率和视在功率。

在选择功率表时，需要考虑以下因素： - 功率参数：根据需要测量的功率参数，选择合适的功率表类型； - 精度：根据需要的测量精度，选择合适的精度等级； -信号输出方式：通常有模拟信号输出和数字信号输出两种选择； - 防护等级：应根据安装环境的特点，选择合适的防护等级。

2.4 频率表频率表用于测量电力系统中的频率值，以评估电力系统的运行稳定性。

在选择频率表时，需要考虑以下因素： - 量程：通常频率范围为45 Hz至65 Hz，可根据实际需求进行选择； - 精度：根据需要的测量精度，选择合适的精度等级； - 信号输出方式：通常有模拟信号输出和数字信号输出两种选择； - 防护等级：应根据安装环境的特点，选择合适的防护等级。

`电厂热工仪表选型规定压力仪表的选择应符合下列规定：1就地式压力仪表及压力变送器的量程选择，应符合下列要求：1)测量稳定压力时，最大量程选择在接近或大于正常压力测量值的1。

5倍；2)测量脉动压力时，最大量程选择在接近或大于正常压力测量值的2倍；3)测量高压压力时，最大量程选择应大于最大压力测量值的1。

7倍；4)为保证压力测量精度，最小压力测量值应高于压力测量量程的1／3。

2弹簧管压力表的表壳直径的选择，宜符合下列要求：1)在仪表盘上安装时，采用直径150mm；2)就地安装时，采用直径胜利锅炉厂mm；3)安装点较高，不易观察时，采用直径200～250采暖锅炉大中。

3就地式压力仪表的类型的选择，宜符合锅炉厂要求：1)压力小于40kpa时，宜选用膜盒压力表；2)压力大于40kpa时，宜选用波纹管或弹簧管锅炉给水泵中标表；3)压力在-100～0～2400kpa时，宜选用压力真空表；4)压力在-100～0kpa时，宜胜利锅炉厂弹簧管真空表。

4当需要远传或与调节系统配用时，应选用压力变送器。

24。

2。

3流量仪表的选择应符合下列规定：1流量仪表的量程选择，当采用方根刻度显示时，正常流量宜为满量程的70％～80％，最大流量不应大于满量程的95％，最小流量不应小于满量程的30％；当采用线形锅炉成分显示时，正常流量宜为满量程的50％o～70％，胜利锅炉厂流量不应大于满量程的90％，最小流量不应小于满量程的10foo(对于方根特性经开方变成直线特性时为满量程的20％)；2一般流体的流量测量，应选用标准节流装置；标准节流装置的选用，必须符合现行国家标准《流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量》gb／t一2624的规定；3节流装置的取压方式，应根据介质的性质及参数选择角接取压和法兰取压；4差压变送器的测量围，必须与节流装置计算差压值配套。

文档Word`24。

2。

4液位仪表的选择应符合锅炉厂规定：1液位仪表的量程选择，最高液位或上限报警点应为满量程的90％，正常液位应为满量程的50％，最小液位应为满量程的10％；2用差压式仪表测量锅炉汽包水位或除氧器水箱水位时，应采用带温度补偿的双室平衡容器；用于凝结水箱水位测量的液位计宜选用浮子式仪表；3用于汽包水位、除氧器水箱水位测量的差压变送器，其差压围必须与选定的平衡容器相配套。

火电厂设备及使用产品一览表一、燃料车间1、卸煤机开式齿轮开齿乐.润力斯减速机润齿福、即可佳、塞普清。

伊来康。

液压系统润博特、塞普清。

.润力斯2、斗轮机开式齿轮开齿乐。

润力斯。

液压系统润博特、塞普清轴承钼超减速机润齿福、即可佳、塞普清. 伊来康电机润力20钢丝绳绳链康（绳链可）3、给粉机轴承钼超减速机润齿福、即可佳、塞普清.伊来康电机润力204、碎煤机轴承钼超（诺得克）减速机润齿福、即可佳、塞普清. 伊来康电机润力206。

推土机.装载机润齿福、即可佳、塞普清。

可润奇二、锅炉车间1、磨煤机减速机润齿福85-140（多级粘度齿轮油)220号320号。

460号(200升/桶)小齿轮 2号红钼超、26升/桶大瓦润齿福、即可佳电机润力20(3号锂基脂）26升/桶大小齿轮 00＃钼超、润齿福、齿轮耦合器开式齿轮润滑油开齿乐 10公斤/箱轴承.活塞衬套. 0号红钼超20升/桶冷却器 NM—40.BP8002、给煤机轴承钼超（红钼超、诺得克) 减速机润齿福460、即可佳、塞普清。

伊来康链条绳链康（绳链可)电机润力20(3号高速电机锂基脂)26升/桶3、送风机电机润力20(3号高速电机锂基脂）26升/桶轴承热力盾 2号高温润滑脂20升/桶4、锅炉本体可润奇、福锐空预器减速机润齿福320号.100号 200升/桶空预器电机润力20(3号高速电机锂基脂)26升/桶空预器主轴承润齿福SN75W—90合成油ISO 320 26升/桶5、引风机电机润力20(3号高速电机锂基脂）26升/桶6、灰浆泵诺得克（2号耐水润滑脂）26升/桶7、沉降池开式齿轮开齿乐(开式齿轮润滑剂）10公斤/箱减速机润齿福、即可佳、塞普清。

.伊来康8、捞渣机电机润力18 26升/桶减速机润齿福85-140（多级粘度齿轮油)100号。

150号220号320号(26升100升/桶）滚子链绳链康24支/箱9、碎渣机电机润力20（3号高速电机锂基脂）26升/桶轴承诺得克（2号耐水润滑脂)26升/桶10、管阀可润奇垫圈油封抗烧结咬合润滑剂)20公斤/桶密封胶。

177火电厂湿法烟气脱硫系统测量仪表的选型与应用祝晓松（浙江浙大网新机电工程有限公司，浙江杭州 310007）摘要：由于湿法烟气脱硫系统设计特殊的工艺和介质，因此对测量仪表的选型及应用需要充分考虑其特殊性，本文从吸收塔浆液pH值、吸收塔浆液密度、液位等几方面的测量来具体阐述。

关键词：火电厂；烟气脱硫；仪表；选型引言火电厂烟气脱硫系统中的测量仪表对于监视和控制整个工艺过程至关重要，湿法脱硫系统的工艺过程较为复杂，工艺介质即脱硫浆液的特殊性：（1）浆液中含有硫酸根及亚硫酸根,呈弱酸性，pH 值一般在5.2～6.2之间；（2）浆液中含有2％的氯离子和氟离子，会加速酸腐蚀；（3）石灰石浆液对仪表的腐蚀、磨蚀，悬浮固体的沉积，结垢等，对仪表有特殊的要求，所以，仪表选型应最大限度地考虑其可用性、可靠性和可控性。

本文将着重介绍湿法烟气脱硫中的主要参数测量仪表的选型与应用：吸收塔pH值测量、吸收塔浆液密度测量、液位测量等。

1 吸收塔pH值测量吸收塔浆液的pH值反映塔内浆液的酸碱度，与入口原烟气SO2浓度、脱硫效率及石灰石浆液浓度共同控制石灰石的加入量。

如果显示数据不准确，直接影响石灰石的加入量，如pH显示偏低(实际正常)，导致石灰石浆液的加入量增大、石膏中的碳酸钙含量增加，石膏的品质下降，石灰石利用率降低，影响脱硫运行的经济性；反之，如果显示偏高，石灰石的加入量减少，严重时影响脱硫效率降低，且长期的低pH值浆液，还会导致塔内搅拌器、浆液循环泵、排出泵等金属过流部件的腐蚀，缩短设备的使用寿命，增大脱硫运行的成本，同时也使脱硫系统的安全经济运行难以保证。

pH计的常规安装方式为：在石膏排出泵出口设置浆液循环管路，冗余的pH计安装在浆液循环管道上。

但该安装方式存在以下几种弊端：（1）为了实时检测吸收塔浆液的pH值，就得不间断地保持石膏排出泵处于运行状态（常规方式对石膏浆液密度的实时检测，也要求石膏排出泵处于不间断运行状态），这不仅大大缩短了石膏排出泵的使用寿命，同时也增加了电厂后期的运行能耗成本；（2）因为石膏排出泵出口压力较高，导致安装pH计的循环管道的流速过快，浆液会对pH计电极及管道产生很大的磨损，严重影响设备的使用寿命。
