卡箍型压力表简介

压力表简单介绍一、简介一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。

在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

三、工作原理压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

波登管分为C型管、盘簧管、螺旋管等型式。

一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。

由于波登管微小变形，形成一定的环应力。

此环应力会使波登管向外延伸。

由于弹性波登管头部没有固定，其就会产生小小变形。

四、主要技术参数1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠2502）精度等级（%）：1.0;1.6;2.5;4.03)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.44)参比工作条件a)使用工作温度：-40℃～70℃;b)抗工作环境振动:V²H²3级;c)相对湿度不大于90%;5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;6)执行标准：GB/T1226-2001 ;五、安装方式:1)径向直接安装2)径向带后边 3)轴向直接安装 4)轴向带前边六、常用国标连接螺纹尺寸七、使用注意事项1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。

压力表介绍一、压力表的作用压力表也是锅炉上必不可少的安全附件，它的作用是用来测量和指示锅筒内压力的大小。

锅炉上如果没有压力表 , 或者压力表失灵 , 锅炉内的压力就无法表示 , 从而直接危及安全。

锅炉上装置灵敏、准确的压力表 , 司炉人员就能凭此正确的操作锅炉 , 确保安全、经济的运行。

二、压力表的构造与原理在工业锅炉上常用的压力表有液柱式、弹簧式和波纹管式等几种。

1. 液柱式压力表液柱式压力表俗称 U 形管压力表 , 见图 4-7 。

其工作原理是利用 U 形玻璃管两侧液柱 ( 水或水银 ) 高度差所产生的压力 , 与被测介质的压力相平衡。

液柱高度差价 ) 越大 , 表明被测介质的压力也越大 , 其压力数值可从刻度尺上直接读出。

液柱式压力表具有结构简单、使用方便、价格便宜等优点 , 但不能测量较高的压力 , 不能进行自动指示和记录 , 因此使用范围受到限制 , 通常用于测量锅炉炉膛、烟道内的压力值。

2. 弹簧管式压力表弹簧管式压力表的结构见图 4-8 。

在圆形的外壳内 , 有一根断面呈椭圆形 ( 椭圆的长轴与表针的中心轴相平行 ) 的弹簧弯管 ( 常用元缝磷铜管或无缝钢管制成 ), 其一端与从锅炉蒸汽空间引出的存水管相通 , 成为固定端 ; 另一端是封闭的自由端 , 与连杆连接。

连杆的另一端是扇形齿轮 , 扇形齿轮与中心轴上的小齿轮相衔接。

压力表的指针固定在中心轴上。

当特制的弹簧管内受到介质的压力时 , 就会使其自由端向外移动 , 再经过连杆带动扇形齿轮与小齿轮转动 , 使指针向顺时针方向转动一个角度。

介质的压力越大 , 指针转动角度也越大。

这时指针在压力表表盘上指示的刻度值 , 就是锅炉内蒸汽压力的数值。

当压力降低时 , 弹簧弯管会向里收缩 , 使指针返回到相应的位置。

当压力消失后 , 弹簧弯管恢复到原来的形状 , 借助游丝的作用帮助 , 指针回到始点 ( 零位 ) 。

弹簧管式压力表具有结构紧凑、精确度较高、测量范围广、使用方便等优点 , 多用于测量锅筒、集箱和管道内的介质压力值。

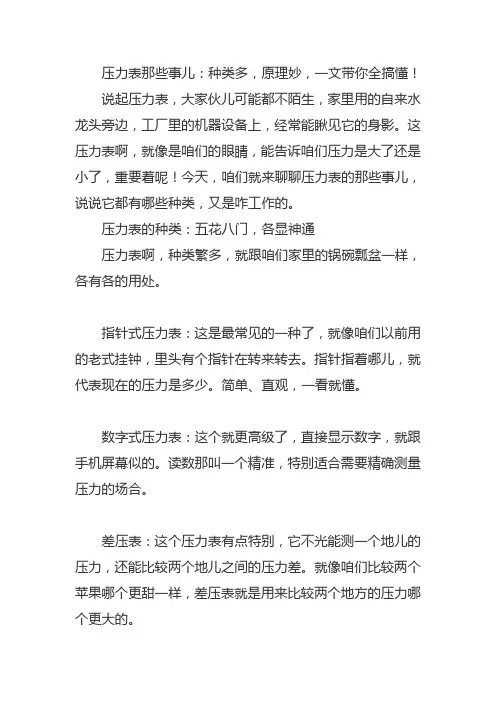

压力表那些事儿：种类多，原理妙，一文带你全搞懂！说起压力表，大家伙儿可能都不陌生，家里用的自来水龙头旁边，工厂里的机器设备上，经常能瞅见它的身影。

这压力表啊，就像是咱们的眼睛，能告诉咱们压力是大了还是小了，重要着呢！今天，咱们就来聊聊压力表的那些事儿，说说它都有哪些种类，又是咋工作的。

压力表的种类：五花八门，各显神通压力表啊，种类繁多，就跟咱们家里的锅碗瓢盆一样，各有各的用处。

指针式压力表：这是最常见的一种了，就像咱们以前用的老式挂钟，里头有个指针在转来转去。

指针指着哪儿，就代表现在的压力是多少。

简单、直观，一看就懂。

数字式压力表：这个就更高级了，直接显示数字，就跟手机屏幕似的。

读数那叫一个精准，特别适合需要精确测量压力的场合。

差压表：这个压力表有点特别，它不光能测一个地儿的压力，还能比较两个地儿之间的压力差。

就像咱们比较两个苹果哪个更甜一样，差压表就是用来比较两个地方的压力哪个更大的。

特种压力表：还有一些压力表是专门为了特殊环境设计的，比如高温、高压、腐蚀性强的地方。

这些压力表啊，就像是穿上了防弹衣的特种兵，能在恶劣环境下继续工作。

工作原理：别看它简单，里头学问大着呢压力表之所以能工作，全靠里头的几个关键部件：弹簧管、齿轮传动机构、指针和表盘。

弹簧管：这是压力表的心脏。

当压力变化时，弹簧管会变形，就像咱们吹气球一样，气球越大，里头的气就越多，压力也就越大。

弹簧管变形后，就会带动其他部件动起来。

齿轮传动机构：弹簧管变形后，会通过一个齿轮传动机构把力量传递给指针。

这个机构就像咱们骑的自行车链条一样，能把力量从一个地方传到另一个地方。

指针和表盘：最后啊，指针就会在表盘上转动，指示出现在的压力值。

表盘上的刻度就像咱们量体温的温度计一样，能告诉咱们压力是多少。

总之啊，压力表虽然看着简单，但里头的学问可不少。

它就像咱们生活中的小助手一样，时刻提醒咱们注意压力的变化，保证咱们的安全和设备的正常运行。

希望这篇文章能让大家对压力表有个更清晰的认识！。

压力表知识全解一、压力表的作用压力表是锅炉三大安全附件之一。

它的作用是指示锅炉内蒸汽压力的高低。

司炉工人根据压力表的指示数值来调节燃烧，以保证用汽部门的要求和锅炉的安全运行。

二、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成。

1—弹簧管2—游丝3—指针4—小齿轮5—扇形齿轮6—自由端7—连接杠杆8—支点9—固定端弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。

管子截面呈扁圆形或椭圆形，它的一端固定在支撑座上，并与汽水介质相通；另一端是封闭的自由端，与杠杆连接。

杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。

当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。

压力越高，自由端向上翘起的幅度越大。

这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。

当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。

在燃油(气)锅炉上还有一种使用较多的是电接点压力表。

电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。

它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。

电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。

三、压力表精度弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0．5、1、1．5、2、2．5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。

例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。

压力表资料大全用途：不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。

原理：外表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。

外壳为气密型结构，能有效的爱护内部机件免受环境和污垢侵入。

关于在外壳内充液（一样为硅油或者甘油）的外表，能够抗工作环境振动较剧和较少介质压力的脉动阻碍。

要紧技术指标：适用环境温度；-25～100℃（外壳内冲液） -40～150℃（外壳内不冲液）温度阻碍：不大于0.4%/10℃(使用温度偏离20±5℃)抗工作环境震动；V.H.4级（外壳内冲液） V.H.3级（外壳内不冲液）外壳防护等级：IP64重量：0.4KG （Y-60B） 0.5KG（Y-100B） 1.0KG（Y-150B）周密压力表用途：周密压力表要紧用来校验工业用一般压力表，周密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。

结构原理：周密压力表由测压系统、传动机构、指示装置和外壳组成。

周密压力表的测压弹性元件经专门工艺处理，使周密压力表性能稳固可靠，与高精度的传动机构配套调试后，能确保精确的指示精度。

周密压力表的工作原理是：当被测介质的压力作用于弹性元件后，使其产生弹性变形—位移，经拉杆带动传动机构放大，由指示装置指示被测压力。

周密压力表按精度分为:0.25%,0.4%技术参数：○周密压力表测量范畴、精确度等级及特点型号弹簧管材料测量范畴MPa 精确度等级结构特点YB-150A 锡磷青铜铬钒钢 0-0.1;0-0.16;0-O.25 ;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10; 0-16;0-25;0-40;0-60 0.4 镜面 YB-150B 0.25 镜面调零○周密压力表使用环境条件：5～40℃，相对湿度不大于80%，且环境震动和压力源的波动对外表的精确读数无阻碍。

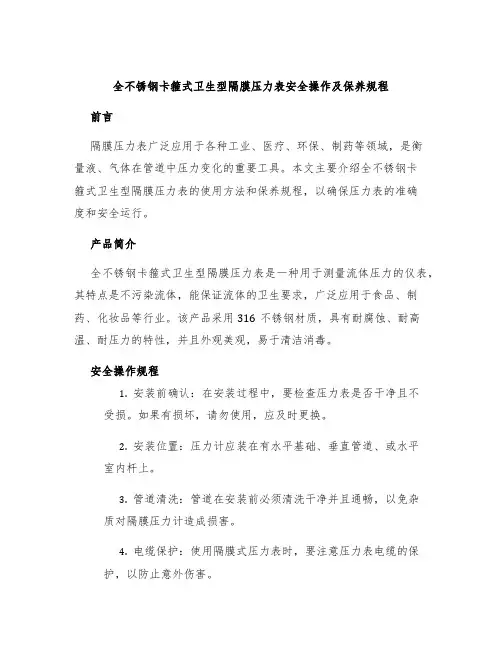

全不锈钢卡箍式卫生型隔膜压力表安全操作及保养规程前言隔膜压力表广泛应用于各种工业、医疗、环保、制药等领域，是衡量液、气体在管道中压力变化的重要工具。

本文主要介绍全不锈钢卡箍式卫生型隔膜压力表的使用方法和保养规程，以确保压力表的准确度和安全运行。

产品简介全不锈钢卡箍式卫生型隔膜压力表是一种用于测量流体压力的仪表，其特点是不污染流体，能保证流体的卫生要求，广泛应用于食品、制药、化妆品等行业。

该产品采用316不锈钢材质，具有耐腐蚀、耐高温、耐压力的特性，并且外观美观，易于清洁消毒。

安全操作规程1.安装前确认：在安装过程中，要检查压力表是否干净且不受损。

如果有损坏，请勿使用，应及时更换。

2.安装位置：压力计应装在有水平基础、垂直管道、或水平室内杆上。

3.管道清洗：管道在安装前必须清洗干净并且通畅，以免杂质对隔膜压力计造成损害。

4.电缆保护：使用隔膜式压力表时，要注意压力表电缆的保护，以防止意外伤害。

5.压力限制：在使用前，必须检查与压力表相关的指标，如最大压力，不要使用超过指标范围的压力，以免对人和设备造成伤害。

6.防止震动和碰撞：在使用过程中，尽量避免压力表遭到震动和碰撞，以免影响压力表的准确度和寿命。

7.防止沉淀堵塞：在长期使用中，隔膜压力表可能因管道中的沉淀物而发生堵塞，此时需要对压力表定期清洗和保养。

保养规程1.定期校准：为了确保隔膜压力表的准确度，应在安装后定期校准压力表，如果隔膜压力表不能样品和校准台向对，就需进行清洗和维修。

2.压力表清洗：在安装和校准过程中需要对压力表进行清洗，可以使用清洁液或者高压水进行清洗。

清洗时，应保证不会对压力表产生损失。

3.维护压力表：在使用隔膜压力表的过程中，要定期维护和保养，可以使用橡胶盖子或者保养套装对压力表进行保养。

4.避免误差：在使用隔膜压力表的过程中，避免它遭到外力作用，促发误差。

5.段时间内不能使用：如果长时间不使用，应将隔膜压力表清洗干净，保证其正常使用。

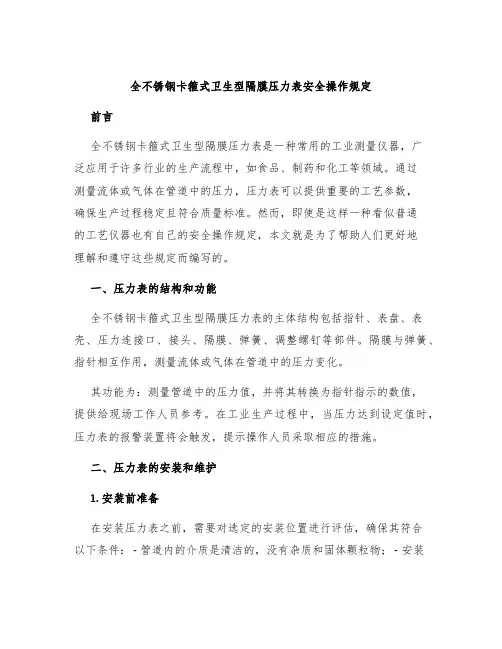

全不锈钢卡箍式卫生型隔膜压力表安全操作规定前言
全不锈钢卡箍式卫生型隔膜压力表是一种常用的工业测量仪器，广
泛应用于许多行业的生产流程中，如食品、制药和化工等领域。

通过
测量流体或气体在管道中的压力，压力表可以提供重要的工艺参数，
确保生产过程稳定且符合质量标准。

然而，即使是这样一种看似普通
的工艺仪器也有自己的安全操作规定，本文就是为了帮助人们更好地
理解和遵守这些规定而编写的。

一、压力表的结构和功能
全不锈钢卡箍式卫生型隔膜压力表的主体结构包括指针、表盘、表壳、压力连接口、接头、隔膜、弹簧、调整螺钉等部件。

隔膜与弹簧、指针相互作用，测量流体或气体在管道中的压力变化。

其功能为：测量管道中的压力值，并将其转换为指针指示的数值，
提供给现场工作人员参考。

在工业生产过程中，当压力达到设定值时，压力表的报警装置将会触发，提示操作人员采取相应的措施。

二、压力表的安装和维护
1. 安装前准备
在安装压力表之前，需要对选定的安装位置进行评估，确保其符合
以下条件： - 管道内的介质是清洁的，没有杂质和固体颗粒物； - 安装。

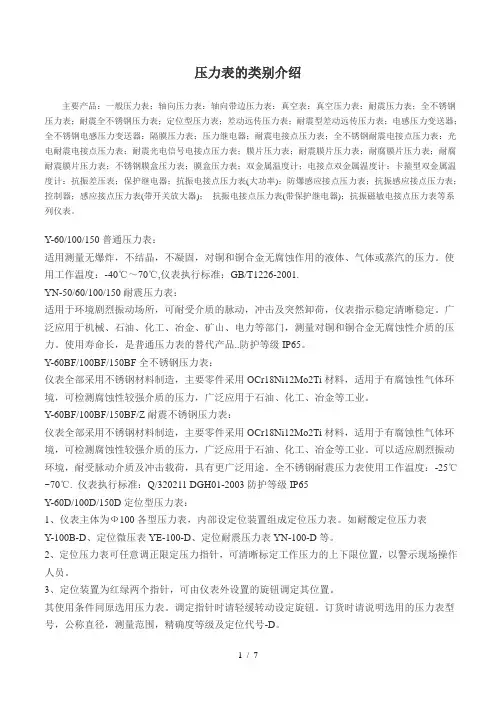

压力表的类别介绍主要产品：一般压力表；轴向压力表：轴向带边压力表：真空表：真空压力表：耐震压力表；全不锈钢压力表；耐震全不锈钢压力表；定位型压力表；差动远传压力表；耐震型差动远传压力表；电感压力变送器；全不锈钢电感压力变送器：隔膜压力表；压力继电器；耐震电接点压力表；全不锈钢耐震电接点压力表：光电耐震电接点压力表；耐震光电信号电接点压力表；膜片压力表；耐震膜片压力表；耐腐膜片压力表；耐腐耐震膜片压力表；不锈钢膜盒压力表；膜盒压力表；双金属温度计；电接点双金属温度计：卡箍型双金属温度计：抗振差压表；保护继电器；抗振电接点压力表(大功率)；防爆感应接点压力表；抗振感应接点压力表；控制器；感应接点压力表(带开关放大器)；抗振电接点压力表(带保护继电器)；抗振磁敏电接点压力表等系列仪表。

Y-60/100/150普通压力表：适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。

使用工作温度：-40℃～70℃,仪表执行标准：GB/T1226-2001.YN-50/60/100/150耐震压力表：适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰稳定。

广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

使用寿命长，是普通压力表的替代产品..防护等级IP65。

Y-60BF/100BF/150BF全不锈钢压力表：仪表全部采用不锈钢材料制造，主要零件采用OCr18Ni12Mo2Ti材料，适用于有腐蚀性气体环境，可检测腐蚀性较强介质的压力，广泛应用于石油、化工、冶金等工业。

Y-60BF/100BF/150BF/Z耐震不锈钢压力表：仪表全部采用不锈钢材料制造，主要零件采用OCr18Ni12Mo2Ti材料，适用于有腐蚀性气体环境，可检测腐蚀性较强介质的压力，广泛应用于石油、化工、冶金等工业。

可以适应剧烈振动环境，耐受脉动介质及冲击载荷，具有更广泛用途。

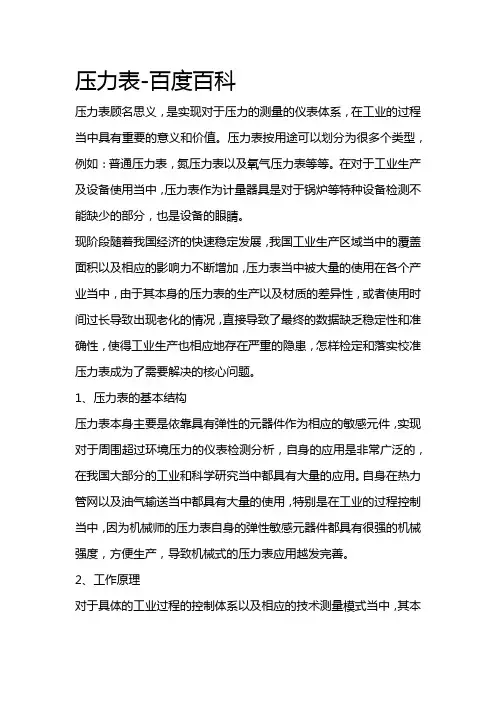

压力表-百度百科
压力表顾名思义，是实现对于压力的测量的仪表体系，在工业的过程当中具有重要的意义和价值。

压力表按用途可以划分为很多个类型，例如：普通压力表，氮压力表以及氧气压力表等等。

在对于工业生产及设备使用当中，压力表作为计量器具是对于锅炉等特种设备检测不能缺少的部分，也是设备的眼睛。

现阶段随着我国经济的快速稳定发展，我国工业生产区域当中的覆盖面积以及相应的影响力不断增加，压力表当中被大量的使用在各个产业当中，由于其本身的压力表的生产以及材质的差异性，或者使用时间过长导致出现老化的情况，直接导致了最终的数据缺乏稳定性和准确性，使得工业生产也相应地存在严重的隐患，怎样检定和落实校准压力表成为了需要解决的核心问题。

1、压力表的基本结构
压力表本身主要是依靠具有弹性的元器件作为相应的敏感元件，实现对于周围超过环境压力的仪表检测分析，自身的应用是非常广泛的，在我国大部分的工业和科学研究当中都具有大量的应用。

自身在热力管网以及油气输送当中都具有大量的使用，特别是在工业的过程控制当中，因为机械师的压力表自身的弹性敏感元器件都具有很强的机械强度，方便生产，导致机械式的压力表应用越发完善。

2、工作原理
对于具体的工业过程的控制体系以及相应的技术测量模式当中，其本
身因为机械压力表当中的弹性的敏感元器件自身的机械强度明显较高，生产快速方便，导致机械的压力表当下的运用越来越高效。

压力表类型图示介绍，你认识几种？关联材料1、什么是压力表？压力表选用原则有哪些？压力表使用注意有哪些？压力表种类很多，它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型等。

压力表系列完整。

它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。

压力类仪表是常见的计量器具广泛应用于各个领域。

它能直观地显示出各个工序环节的压力变化洞察产品或介质流程中的条件形成监视生产运行过程中的安全动向并通过自动连锁或传感装置构筑了一道迅速可靠的安全保障为防范事故、保障人身和财产安全发挥了重要作用。

压力表在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。

尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

从安装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。

直接安装式，又分为径向直接安装式和轴向直接安装式。

其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。

轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。

所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。

轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。

从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围（仪表量程）；在负压量域（真空）又有3种负压（真空表）；正压与负压联程的压力表是一种跨量域的压力表。

管道卡箍使用压力标准摘要：一、管道卡箍的基本概念与作用二、管道卡箍的使用压力标准三、不同材质管道卡箍的使用压力差异四、如何正确选择和使用管道卡箍五、注意事项与维护保养正文：一、管道卡箍的基本概念与作用管道卡箍，又称管道箍，是一种用于管道连接和固定的紧固件。

它广泛应用于给排水、燃气、暖通空调、石油化工等工程领域。

管道卡箍的作用是将两根管道连接在一起，保证管道的密封性能和稳定性能，防止管道泄漏和脱落。

二、管道卡箍的使用压力标准在使用管道卡箍时，需要遵循一定的压力标准。

根据我国相关标准，管道卡箍的压力等级分为以下几种：1.轻型（L）：用于低压管道，如给排水、气体管道等；2.中型（M）：用于中压管道，如暖通空调、消防管道等；3.重型（H）：用于高压管道，如石油、化工、天然气管道等。

三、不同材质管道卡箍的使用压力差异管道卡箍材质不同，其使用压力也有所差异。

一般来说，金属材质的管道卡箍承受压力较高，如不锈钢、碳钢等；非金属材质的管道卡箍承受压力较低，如橡胶、塑料等。

在选择管道卡箍时，应根据实际工况和使用要求选择合适的材质和压力等级。

四、如何正确选择和使用管道卡箍1.根据管道材质、直径和工况选择合适的管道卡箍；2.确保管道卡箍与管道之间的间隙合适，避免过大或过小；3.安装时，先将管道卡箍的两端分别插入待连接的管道，然后按照顺序紧固螺栓；4.安装完成后，检查管道连接处是否紧密，无泄漏现象。

五、注意事项与维护保养1.定期检查管道卡箍的连接状态，如有松动或损坏，应及时紧固或更换；2.在高温、高压等特殊环境下，应定期检查管道卡箍的性能，确保其安全可靠；3.避免在管道卡箍上施加过大的外力，以免损坏管道；4.保持管道卡箍及其周围环境的清洁，防止杂质附着，影响连接性能。

通过以上介绍，我们对管道卡箍的使用压力标准有了更深入的了解。

压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。

具有体积小，性能安全可靠，显示清晰等优点。

●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。

直接测量不结晶体，但有腐蚀性的气体、液体的压力。

●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。

压力表简单介绍压力表简单介绍一、简介一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。

在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

三、工作原理压力表通过表内的敏感元件 -- 波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

波登管分为 C 型管、盘簧管、螺旋管等型式。

一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。

由于波登管微小变形，形成一定的环应力。

此环应力会使波登管向外延伸。

由于弹性波登管头部没有固定，其就会产生小小变形。

四、主要技术参数1）表盘直径（ mm）：￠40；￠50；￠60；￠ 75；￠ 100；￠100；￠ 150；￠200；￠ 2502）精度等级（ %）： 1.0;1.6;2.5;4.03) 测量范围 (Mpa): 0~0.1 、0~0.16 、0~0.25 、0~0.4 、0~0.6 、0~1、0~1.6 、0~2.5 、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0 、-0.1~0.06 、-0.1~0.15 、-0.1~0.3 、-0.1~0.5 、-0.1~0.9 、 -0.1~1.5 、-0.1~2.44)参比工作条件a)使用工作温度： -40 ℃～ 70℃ ;b)抗工作环境振动 :V ·H·3级;c)相对湿度不大于 90%;5)温度影响：不大于 0.4%/10℃( 使用温度偏离 20±5℃ ) ;6)执行标准： GB/T1226-2001 ;五、安装方式 :1) 径向直接安装2) 径向带后边3)轴向直接安装4)轴向带前边六、常用国标连接螺纹尺寸七、使用注意事项1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的3/4 。

关于国产压力表分类的说明因国产压力表规格型号的标注方式所执行的标准大多是各企业标准，个性化较强，无法统一，按规格型号区分很容易出错，所以在电子物资库中国产压力表的分类原则主要遵照中文名称分类:压力表主要分为六大类：普通型压力表、隔膜类（螺纹连接型）压力表、隔膜类（法兰连接型）压力表、电接点压力表、其它类压力表、精密压力表、其他等。

一、以普通型压力表为例说明分类：普通型压力表分为：普通压力表、不锈钢压力表、全不锈钢压力表、耐震压力表、不锈钢耐震压力表、全不锈钢耐震压力表。

每一款压力表又分为正压类和真空类。

如正压类分为：压力表、凸装式压力表、轴向压力表、嵌装式轴向压力表。

真空类分为：真空压力表、真空凸装式压力表、真空轴向压力表、真空嵌装式轴向压力表。

详细名称分类见附表中名称一栏。

注：凸装式压力表是俗称带后边的压力表，轴向压力表就是不带边的压力表，嵌装式轴向压力表就是带前边的压力表。

其标注方式在附表中和名称一一对应。

二、材质说明：普通型中压力表的材质为铜质；不锈钢压力表的材质是1铬18镍9钛；全不锈钢压力表的材质为316L。

耐震压力表、不锈钢耐震压力表、全不锈钢耐震压力表材质和以上压力表相对应。

在隔膜类压力表中隔膜压力表材质为碳钢；不锈钢隔膜压力表的材质是1铬18镍9钛；全不锈钢隔膜压力表的材质为316L。

耐震隔膜压力表、不锈钢耐震隔膜压力表、全不锈钢耐震隔膜压力表材质和以上压力表相对应。

三、表盘规格说明：每一种压力表表盘规格分为：40、50、60、63、100、150、200、250。

表盘规格为表盘直径。

四、标注方式说明:不锈钢压力表后缀为B，全不锈钢压力表后缀为BF。

所有隔膜类（螺纹连接型）压力表标注方式为ML，隔膜类（法兰连接型）压力表标注方式为MF。

五、其它说明：每一种表盘所对应的螺纹接口、精度等级和测量范围在备注中都一一说明，详见备注一栏。

带你认识压力表什么是压力表？压力表种类很多，它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型等。

压力表系列完整。

它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。

压力类仪表是常见的计量器具广泛应用于各个领域。

它能直观地显示出各个工序环节的压力变化洞察产品或介质流程中的条件形成监视生产运行过程中的安全动向并通过自动连锁或传感装置构筑了一道迅速可靠的安全保障为防范事故、保障人身和财产安全发挥了重要作用。

压力表在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。

尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

从安装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。

直接安装式，又分为径向直接安装式和轴向直接安装式。

其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。

轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。

所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。

轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。

从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围（仪表量程）；在负压量域（真空）又有3种负压（真空表）；正压与负压联程的压力表是一种跨量域的压力表。

其规范名称为压力真空表，也有称之为真空压力表。

它不但可以测量正压压力，也可测量负压压力。
