3定位轴线

轴线的分类轴线分类轴线是由一条虚拟的直线沿着物体或图形的中心轴线或对称轴线而产生的。

在工程、建筑、机械、绘画等领域中，轴线是一个重要的概念，具有很多种不同的分类方式。

下面将从不同的角度来介绍轴线的分类。

一、按照形状分类1. 直轴线直轴线是指物体或图形的中心轴线或对称轴线是一条直线。

例如，圆柱体、长方体、正方体等都有直轴线。

2. 曲轴线曲轴线是指物体或图形的中心轴线或对称轴线是一条曲线。

例如，圆锥体、椭圆柱体、双曲面等都有曲轴线。

二、按照用途分类1. 传动轴线传动轴线是指机械传动中的轴线，用于传递功率和扭矩。

例如，汽车发动机中的曲轴、齿轮传动中的中间轴等都是传动轴线。

2. 定位轴线定位轴线是指用于定位和固定物体或图形的轴线。

例如，机械零件中的定位销、钢结构中的螺栓等都是定位轴线。

3. 装配轴线装配轴线是指用于装配物体或图形的轴线。

例如，机械零件中的轴、轴承等都是装配轴线。

三、按照位置分类1. 中心轴线中心轴线是指物体或图形的对称轴线或旋转轴线，它通过物体或图形的重心。

例如，圆柱体、圆锥体等的中心轴线都是通过它们的重心的。

2. 对称轴线对称轴线是指物体或图形的对称轴线，它将物体或图形分成两个对称的部分。

例如，平面图形中的对称轴线、立体图形中的对称面等都是对称轴线。

3. 边缘轴线边缘轴线是指物体或图形的边缘上的轴线。

例如，平面图形中的边缘线、立体图形中的边缘等都是边缘轴线。

四、按照数量分类1. 单轴线单轴线是指物体或图形只有一个中心轴线或对称轴线。

例如，长方体只有一个中心轴线。

2. 多轴线多轴线是指物体或图形有多个中心轴线或对称轴线。

例如，多面体、复杂机械零件等都有多个中心轴线。

五、按照材料分类1. 金属轴线金属轴线是指由金属制成的轴线，具有高强度、耐磨性等优点。

例如，机械零件中常用的轴、轴承等都是金属轴线。

2. 非金属轴线非金属轴线是指由非金属材料制成的轴线，例如，塑料制品中的轴、木质制品中的轴等都是非金属轴线。

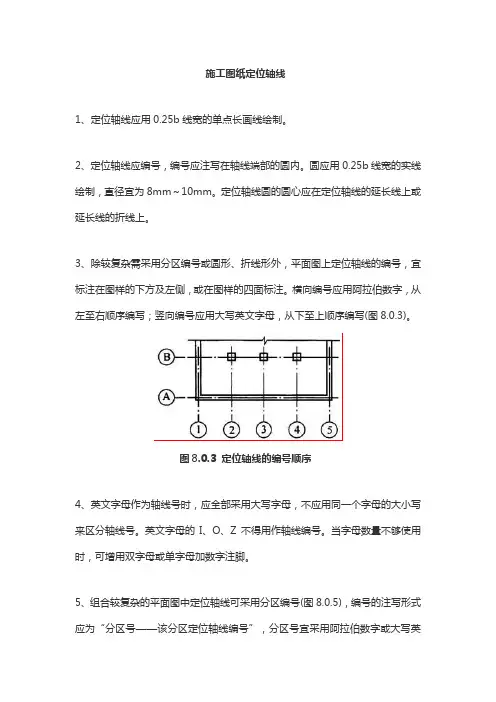

施工图纸定位轴线1、定位轴线应用0.25b线宽的单点长画线绘制。

2、定位轴线应编号，编号应注写在轴线端部的圆内。

圆应用0.25b线宽的实线绘制，直径宜为8mm～10mm。

定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

3、除较复杂需采用分区编号或圆形、折线形外，平面图上定位轴线的编号，宜标注在图样的下方及左侧，或在图样的四面标注。

横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写英文字母，从下至上顺序编写(图8.0.3)。

图8.0.3 定位轴线的编号顺序4、英文字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。

英文字母的I、O、Z不得用作轴线编号。

当字母数量不够使用时，可增用双字母或单字母加数字注脚。

5、组合较复杂的平面图中定位轴线可采用分区编号(图8.0.5)，编号的注写形式应为“分区号——该分区定位轴线编号”，分区号宜采用阿拉伯数字或大写英文字母表示；多子项的平面图中定位轴线可采用子项编号，编号的注写形式为“子项号——该子项定位轴线编号”，子项号采用阿拉伯数字或大写英文字母表示，如“1-1”、“1-A”或“A-1”、“A-2”。

当采用分区编号或子项编号，同一根轴线有不止1个编号时，相应编号应同时注明。

图8.0.5 定位轴线的分区编号6、附加定位轴线的编号应以分数形式表示，并应符合下列规定：（1）两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写；（2）1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。

7、一个详图适用于几根轴线时，应同时注明各有关轴线的编号(图8.0.7)。

图8.0.7 详图的轴线编号8、通用详图中的定位轴线，应只画圆，不注写轴线编号。

9、圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或—90°(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用大写英文字母表示，从外向内顺序编写(图8.0.9-1、图8.0.9-2)。

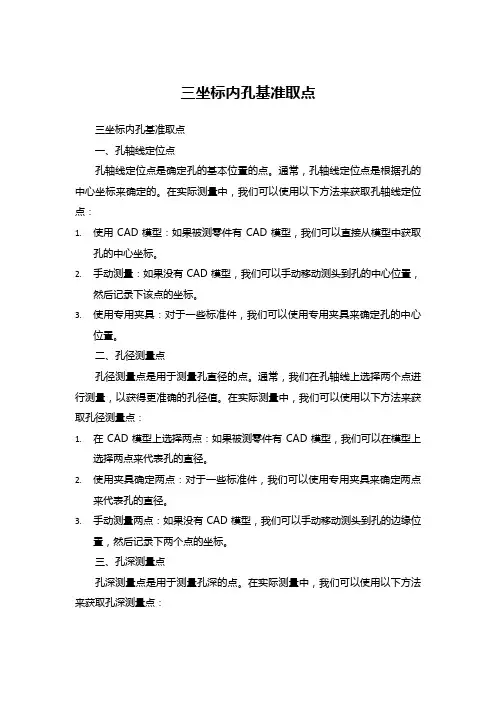

三坐标内孔基准取点三坐标内孔基准取点一、孔轴线定位点孔轴线定位点是确定孔的基本位置的点。

通常，孔轴线定位点是根据孔的中心坐标来确定的。

在实际测量中，我们可以使用以下方法来获取孔轴线定位点：1.使用CAD模型：如果被测零件有CAD模型，我们可以直接从模型中获取孔的中心坐标。

2.手动测量：如果没有CAD模型，我们可以手动移动测头到孔的中心位置，然后记录下该点的坐标。

3.使用专用夹具：对于一些标准件，我们可以使用专用夹具来确定孔的中心位置。

二、孔径测量点孔径测量点是用于测量孔直径的点。

通常，我们在孔轴线上选择两个点进行测量，以获得更准确的孔径值。

在实际测量中，我们可以使用以下方法来获取孔径测量点：1.在CAD模型上选择两点：如果被测零件有CAD模型，我们可以在模型上选择两点来代表孔的直径。

2.使用夹具确定两点：对于一些标准件，我们可以使用专用夹具来确定两点来代表孔的直径。

3.手动测量两点：如果没有CAD模型，我们可以手动移动测头到孔的边缘位置，然后记录下两个点的坐标。

三、孔深测量点孔深测量点是用于测量孔深的点。

在实际测量中，我们可以使用以下方法来获取孔深测量点：1.在CAD模型上选择一点：如果被测零件有CAD模型，我们可以在模型上选择一点来代表孔的深度。

2.手动测量一点：如果没有CAD模型，我们可以手动移动测头到孔的底部，然后记录下该点的坐标。

四、孔口轮廓测量点孔口轮廓测量点是用于测量孔口轮廓形状的点。

在实际测量中，我们可以使用以下方法来获取孔口轮廓测量点：1.在CAD模型上选择轮廓线：如果被测零件有CAD模型，我们可以在模型上选择轮廓线来代表孔口的形状。

2.手动测量轮廓线：如果没有CAD模型，我们可以手动移动测头沿着孔口的边缘移动，然后记录下轮廓线的坐标。

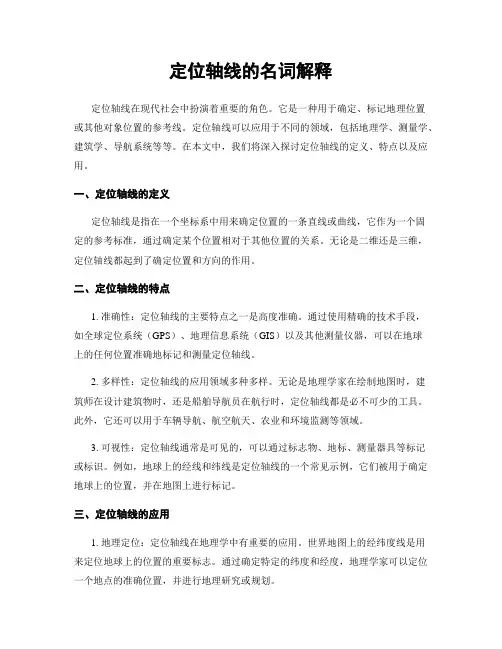

定位轴线的名词解释定位轴线在现代社会中扮演着重要的角色。

它是一种用于确定、标记地理位置或其他对象位置的参考线。

定位轴线可以应用于不同的领域，包括地理学、测量学、建筑学、导航系统等等。

在本文中，我们将深入探讨定位轴线的定义、特点以及应用。

一、定位轴线的定义定位轴线是指在一个坐标系中用来确定位置的一条直线或曲线，它作为一个固定的参考标准，通过确定某个位置相对于其他位置的关系。

无论是二维还是三维，定位轴线都起到了确定位置和方向的作用。

二、定位轴线的特点1. 准确性：定位轴线的主要特点之一是高度准确。

通过使用精确的技术手段，如全球定位系统（GPS）、地理信息系统（GIS）以及其他测量仪器，可以在地球上的任何位置准确地标记和测量定位轴线。

2. 多样性：定位轴线的应用领域多种多样。

无论是地理学家在绘制地图时，建筑师在设计建筑物时，还是船舶导航员在航行时，定位轴线都是必不可少的工具。

此外，它还可以用于车辆导航、航空航天、农业和环境监测等领域。

3. 可视性：定位轴线通常是可见的，可以通过标志物、地标、测量器具等标记或标识。

例如，地球上的经线和纬线是定位轴线的一个常见示例，它们被用于确定地球上的位置，并在地图上进行标记。

三、定位轴线的应用1. 地理定位：定位轴线在地理学中有重要的应用。

世界地图上的经纬度线是用来定位地球上的位置的重要标志。

通过确定特定的纬度和经度，地理学家可以定位一个地点的准确位置，并进行地理研究或规划。

2. 建筑设计：在建筑学中，定位轴线被用于确定建筑物的位置和方向。

建筑师使用定位轴线来确保建筑物与周围环境的协调，并保持其在城市规划或景观设计中的地位。

3. 航空导航：在航空领域，定位轴线是机场、航空器和导航系统中必不可少的组成部分。

航空导航系统通过定位轴线来确定飞机的位置和飞行方向，以确保安全的飞行。

4. 地下资源勘探：在地质学和矿产资源勘探中，定位轴线被用于确定地下矿藏的位置和深度。

定位轴线的准确性对于寻找地下矿藏以及进行石油和天然气勘探非常重要。

第二章 建筑施工图的表示方法一、定位轴线及编号定位轴线应用细点划线绘制，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8mm ，详图上可增加为10mm 。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

平面图上定位轴线的编号，宜标注在图样的下方与左侧圆内。

横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写汉语拼音字线，从下至上顺序编写，见下图。

定位轴线编号方法拉丁字母的I 、O 、Z 不得用做轴线编号。

如字母数量不够时，可增用双字母或单字母加数字注脚（如A A 或A 1）或附加轴线编号。

附加轴线编号用分数形式表示。

分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写，如下图所示。

12011表示2号轴线以后附加的第1根轴线表示1号轴线之前附加的第1根轴线表示号轴线之前附加的第1根轴线表示C号轴线以后附加的第2根轴线10A C 2附加定位轴线的编号组合较复杂的平面图中定位轴线也可采用分区编号（如下图），编号的注写形式应为“分区号——该分区编号”。

分区号采用阿拉伯数字或大写拉丁字母表示。

轴线的分区编号圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，多外向内顺序编写。

圆形平面定位轴线的编号二、剖切符号剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。

剖切位置线的长度宜为6～10mm ；投射方向线垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm 。

绘制时，剖视的剖切符号不应与其他图线相接触。

剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。

需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

剖视剖切符号断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm ，编号宜采用阿拉伯数字，按顺序边续编排，并应注写在剖切位置线的一侧，编号所在的一侧应该断面的剖视方向。

定位轴线的概念及要求1.引言引言部分是文章的开端，应该对文章的主题进行简要的介绍。

考虑到文章的标题是“定位轴线的概念及要求”，可以在引言中首先解释“定位轴线”的概念，然后阐述该主题的重要性和研究意义。

以下是一个可能的写作开头：引言部分：1.1 概述在现代社会中，定位轴线成为了制定和执行战略的重要工具。

无论是企业制定市场战略，还是政府制定国家发展规划，定位轴线都扮演着不可或缺的角色。

定位轴线可以理解为一个概念或者一条线，它指引着我们向着设定的目标前进，同时帮助我们避免迷失方向。

在各个领域，如市场营销、产品设计、策划规划等，定位轴线已经被广泛应用。

定位轴线的概念源于市场学和品牌管理理论。

它主要用于确定企业产品或服务在市场中的定位，帮助企业在激烈的市场竞争中脱颖而出。

通过制定明确的定位轴线，企业可以更好地了解目标市场的需求，进而针对性地开发和推广产品，提高市场份额和竞争优势。

除了企业层面，定位轴线也在城市规划、品牌塑造等领域发挥着重要作用。

本文旨在探究定位轴线的概念及其要求，以期加深对该概念的理解，并为相关领域的从业人员提供参考。

首先，我们将从概念的角度介绍定位轴线的含义和内涵，进而讨论定位轴线的要求，即如何确定和实施一个有效的定位轴线。

最后，我们将总结定位轴线的概念及要求，并展望未来研究的方向。

通过本文的阐述和分析，我们有望深入了解定位轴线的概念以及实现一个成功定位轴线的关键要素。

这将为企业制定市场策略、产品设计和品牌管理提供有益的参考，对于提升市场竞争力和推动可持续发展具有重要意义。

以上是对引言部分的一个可能写作思路，你可以根据自己的需求进行调整和修改。

文章结构是指文章的组织框架和布局方式，它决定了文章各个部分之间的关系和逻辑顺序。

合理的文章结构可以帮助读者更好地理解和把握文章的内容，使文章更具有条理性和逻辑性。

本文主要包含引言、正文和结论三个部分：1. 引言部分引领读者进入主题，主要包括以下内容：1.1 概述：简要介绍定位轴线的概念和作用，引出后续正文的讨论。

定位轴线的编号规则
在进行建筑设计和施工过程中，轴线编号是非常重要的。

轴线是建筑物的重要参考线，可以帮助建筑师和施工人员准确地定位区域和构件。

因此，轴线编号规则必须清晰、简单易懂。

一般来说，轴线编号应该按照建筑物的结构和布局进行确定。

例如，对于大型建筑物，可以采用字母和数字的组合进行编号，例如
A1、A2、B1、B2等。

而对于小型建筑物，可以采用数字的方式进行
编号，例如1、2、3、4等。

此外，轴线编号规则还要考虑到建筑物的不同部位。

例如，对于地下室和一楼，可以采用1、2、3、4等数字进行编号。

而对于二楼
及以上的楼层，可以采用字母和数字的组合进行编号，例如A1、A2、B1、B2等。

另外，轴线编号规则还要考虑到轴线的方向。

通常情况下，轴线应该按照建筑物的正南方向进行编号。

如果建筑物的正南方向无法确定，则可以根据建筑物的入口方向进行编号。

总之，轴线编号规则应该简单、清晰、易懂，以便建筑师和施工人员能够准确地定位区域和构件，确保建筑物的结构和布局完美无缺。

- 1 -。

建筑物定位名词解释
1.地基定位：在建筑物施工前，通过对土壤的测试和分析，确定建筑物的地基位置和建筑物的基础形式。

2. 基础定位：在地基定位的基础上，进一步确定建筑物的基本形状和尺寸。

3. 轴线定位：通过建筑物的平面图和立面图确定建筑物的轴线位置和走向，从而指导建筑物的施工和各项工作。

4. 立柱定位：在建筑物施工过程中，确定立柱的位置和高度，以确保建筑物的稳定性和承载能力。

5. 钢筋定位：在混凝土构件中，通过对钢筋的定位，确保其在混凝土中的位置和数量符合设计要求。

6. 防水定位：确定建筑物防水层的位置和施工方式，保证建筑物的防水性能。

7. 电气定位：在建筑物施工过程中，确定电气系统的位置和布线，确保建筑物的电气安全性。

以上是建筑物定位的一些常见名词解释，这些定位过程在建筑物的设计和施工中都非常重要，对于建筑物的质量和安全性具有至关重要的作用。

- 1 -。

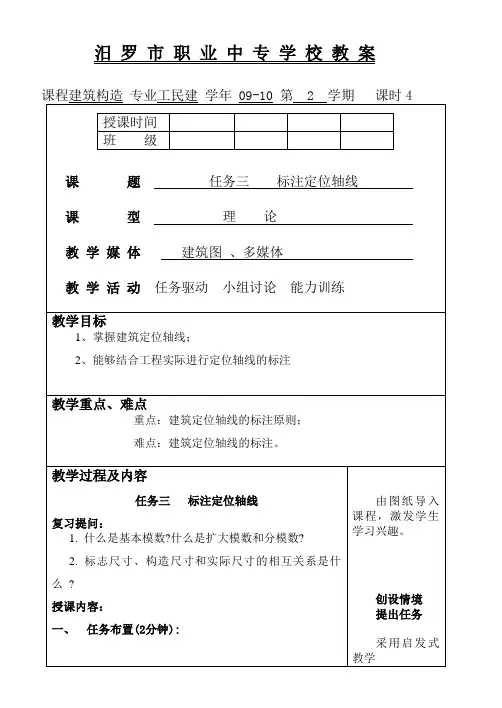

模块一任务三 标注定位轴线学习目标：内容结构：砖墙的平面 定位轴线 平面定位轴线墙体定位轴线 底层框架结构 的定位轴线 砖墙的竖向 定位轴线学习任务描述：学习之后能够独立进行定位轴线的标注定位轴线的确定也是建筑设计和施工的需要。

为了实现建筑工业化,尽量减少预制构件的类型,就应当合理选择定位轴线。

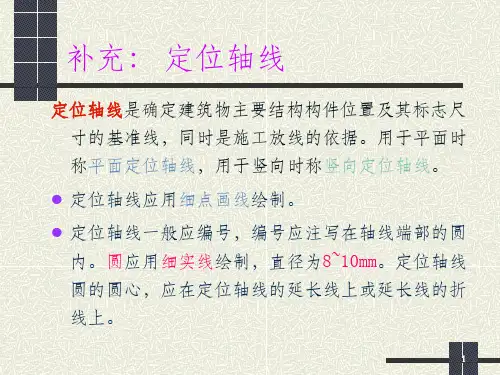

任务分析：定位轴线是确定建筑构配件位置及相互关系的基准线。

定位轴线的确定也是建筑设计和施工的需要。

任务实施：一.砖混结构建筑定位轴线的划分原则：1．砖墙的平面定位轴线a.承重外墙的定位轴线:承重外墙定位轴线b.承重内墙的定位轴线:承重内墙的定位轴线c.非承重墙定位轴线:d.带壁柱外墙定位轴线:定位轴线与墙内缘重合定位轴线与墙外缘重合2.变形缝处的砖墙平面定位轴线a.当变形缝处一侧为墙体,另一侧为墙垛时的定位轴线:一面为墙，一面为墙垛的定位b.双面墙的定位轴线:双面墙的定位c.带连系尺寸的双墙定位:带连系尺寸的双墙定位3.高低层分界处的墙体定位轴线。

高低层分界处不设变形缝时的定位4.底层框架结构的定位轴线。

5.砖墙的竖向定位。

砖墙的竖向定位二.定位轴线的编号一幢建筑在平面上是由许多道墙体围合而成的,往往还有相当数量的柱子参与建筑平面空间的构成。

为了设计和施工的方便,有利于不同专业人员的交流,定位轴线通常需要编号。

定位轴线的分区编号温馨提示：1.常用专业名词横向：指建筑物的宽度方向。

纵向：指建筑物的长度方向。

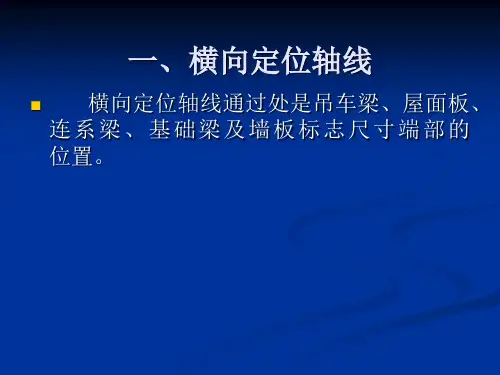

横向轴线：平行于建筑物宽度方向设置的轴线，用以确定横向墙体、柱、梁、基础的位置。

纵向轴线：平行于建筑物长度方向设置的轴线，用以确定纵向墙体、柱、梁、基础的位置。

开间：两相邻横向定位轴线之间的距离。

进深：两相邻纵向定位轴线之间的距离。

层高：指层间高度，即地面至楼面或楼面至楼面的高度。

净高：指房间的净空高度，即地面至顶棚下皮的高度。

它等于层高减去楼地面厚度、楼板厚度和顶棚高度。

建筑高度：指室外地坪至檐口顶部的总高度。
