定位轴线的标注法则

施工图纸定位轴线1、定位轴线应用0.25b线宽的单点长画线绘制。

2、定位轴线应编号，编号应注写在轴线端部的圆内。

圆应用0.25b线宽的实线绘制，直径宜为8mm～10mm。

定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

3、除较复杂需采用分区编号或圆形、折线形外，平面图上定位轴线的编号，宜标注在图样的下方及左侧，或在图样的四面标注。

横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写英文字母，从下至上顺序编写(图8.0.3)。

图8.0.3 定位轴线的编号顺序4、英文字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。

英文字母的I、O、Z不得用作轴线编号。

当字母数量不够使用时，可增用双字母或单字母加数字注脚。

5、组合较复杂的平面图中定位轴线可采用分区编号(图8.0.5)，编号的注写形式应为“分区号——该分区定位轴线编号”，分区号宜采用阿拉伯数字或大写英文字母表示；多子项的平面图中定位轴线可采用子项编号，编号的注写形式为“子项号——该子项定位轴线编号”，子项号采用阿拉伯数字或大写英文字母表示，如“1-1”、“1-A”或“A-1”、“A-2”。

当采用分区编号或子项编号，同一根轴线有不止1个编号时，相应编号应同时注明。

图8.0.5 定位轴线的分区编号6、附加定位轴线的编号应以分数形式表示，并应符合下列规定：（1）两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写；（2）1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。

7、一个详图适用于几根轴线时，应同时注明各有关轴线的编号(图8.0.7)。

图8.0.7 详图的轴线编号8、通用详图中的定位轴线，应只画圆，不注写轴线编号。

9、圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或—90°(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用大写英文字母表示，从外向内顺序编写(图8.0.9-1、图8.0.9-2)。

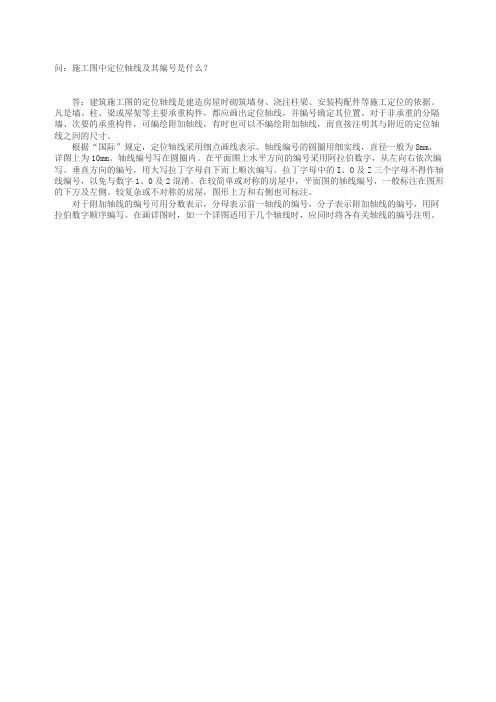

问：施工图中定位轴线及其编号是什么？
答：建筑施工图的定位轴线是建造房屋时砌筑墙身、浇注柱梁、安装构配件等施工定位的依据。

凡是墙、柱、梁或屋架等主要承重构件，都应画出定位轴线，并编号确定其位置。

对于非承重的分隔墙、次要的承重构件，可编绘附加轴线，有时也可以不编绘附加轴线，而直接注明其与附近的定位轴线之间的尺寸。

根据“国际”规定，定位轴线采用细点画线表示。

轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm。

轴线编号写在圆圈内。

在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。

垂直方向的编号，用大写拉丁字母自下而上顺次编写。

拉丁字母中的I、O及Z三个字母不得作轴线编号，以免与数字1、0及2混淆。

在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。

较复杂或不对称的房屋，图形上方和右侧也可标注。

对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写。

在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。

建筑施工中单层厂房定位线的标定定位轴线一般有横向与纵向之分，与厂房横向骨架平行的轴线称为横向定位轴线；与其垂直的轴线称为纵向定位轴线。

横向定位轴线标在屋面板的横向接缝处，其轴线间的距离和屋面板长度的标志尺寸是一致的。

纵向定位轴线标在屋架的端部，其轴线间的距离和层架跨度的标志尺寸是一致的。

定位轴线间的距离和承重构件的长度是统一的，都要合乎模数制。

定位轴线与厂房建筑设计和结构布置有着密切的关系。

标签建筑；施工；单层；厂房；定位线；标定定位轴线与厂房建筑设计和结构布置有着密切的关系。

例如，柱网尺寸是由定位轴线标定的，厂房构件安排的位置，厂内预留的坑槽、孔洞、管道、设备的安装等均依靠定位轴线来定位。

所以建筑、结构、设备等施工图纸均须注明统一的定位轴线，以便于施工。

一般单层厂房的结构布置是在柱上搭以屋架（或屋面梁），其上再铺以6m 长的屋面板，在厂房外围紧贴柱砌筑砖墙。

这样，在屋面板与外墙之间没有空隙，无须再做构造处理，施工简易方便，这种情况的定位轴线标定，称为封闭式结合。

定位轴线一般有横向与纵向之分，与厂房横向骨架平行的轴线称为横向定位轴线；与其垂直的轴线称为纵向定位轴线。

横向定位轴线标在屋面板的横向接缝处，其轴线间的距离和屋面板长度的标志尺寸是一致的。

纵向定位轴线标在屋架的端部，其轴线间的距离和层架跨度的标志尺寸是一致的。

定位轴线间的距离和承重构件的长度是统一的，都要合乎模数制。

关于单层厂房定位轴线的标定，在《厂房建筑统一化基本规则》中有详细的规定，应尽量采用封闭式的。

如此，构件类型可以减少，便于工业化生产和机械化施工。

它的规定说明如下。

1 厂房定位轴线的标定根据总平面图所标识的方位、朝向定出基点，用经纬仪测量定位，用钢尺丈量平面及开间尺寸。

测量由主轴线交电处开始，测量（丈量）各轴线，最后将经纬仪移动到对角点进行校核閉合无误，总体尺寸及开进尺寸复核准确，方可把轴线延伸到厂房外的轴线桩、龙门架及邻近建筑物上。

定位轴线的编号规则
定位轴线是建筑设计中非常重要的标志性元素，它们用于指示建筑物中的各个部分的位置和方向。

为了使建筑设计更加规范化和易于理解，定位轴线的编号规则被广泛采用。

这些规则通常基于建筑物的结构和布局，以及建筑师的个人风格。

在一般情况下，定位轴线的编号规则应该包括以下几个方面：
1. 建筑物的正面通常被标记为“正面轴线”，而背面则被标记为“背面轴线”。

这样可以方便地区分建筑物的前后方向。

2. 在建筑物的横向轴线和纵向轴线方面，可以采用不同的编号方式。

例如，在横向轴线方面，可以将建筑物从左至右分为A、B、C 等几个部分，每个部分中的轴线以1、2、3等数字进行编号。

在纵向轴线方面，可以将建筑物从底部至顶部分为1、2、3等几层，每层中的轴线以A、B、C等字母进行编号。

3. 在建筑物的不同部位中，定位轴线的编号也应该有所不同。

例如，在建筑物的中央区域，可以采用数字编号方式；在建筑物的边缘区域，可以采用字母编号方式。

4. 定位轴线的编号应该清晰可见，通常应该在建筑图纸的边缘标注。

同时，在建筑物的不同部分中，定位轴线的编号也应该有所不同，这样可以减少混淆和错误。

总之，定位轴线的编号规则是建筑设计中非常重要的一环，它不仅可以提高建筑设计的规范化和统一性，也可以方便建筑师和工程师的工作。

因此，在实际的建筑设计中，我们应该根据建筑物的具体情
况和设计要求，合理地制定定位轴线的编号规则。

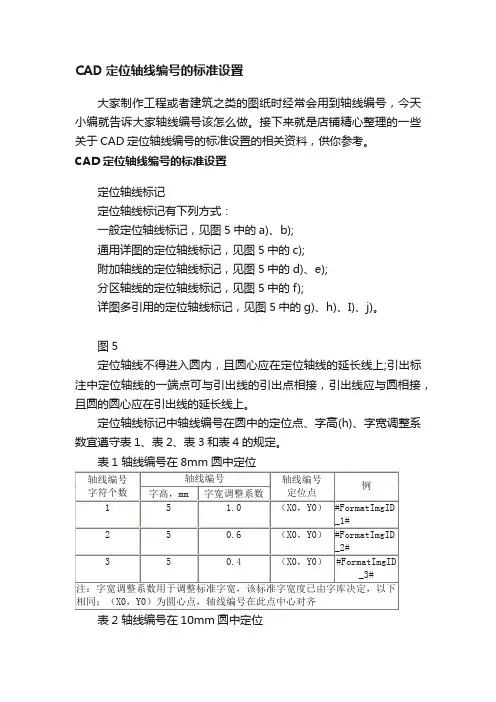

CAD定位轴线编号的标准设置
大家制作工程或者建筑之类的图纸时经常会用到轴线编号，今天小编就告诉大家轴线编号该怎么做。

接下来就是店铺精心整理的一些关于CAD定位轴线编号的标准设置的相关资料，供你参考。

CAD定位轴线编号的标准设置
定位轴线标记
定位轴线标记有下列方式：
一般定位轴线标记，见图5中的a)、b);
通用详图的定位轴线标记，见图5中的c);
附加轴线的定位轴线标记，见图5中的d)、e);
分区轴线的定位轴线标记，见图5中的f);
详图多引用的定位轴线标记，见图5中的g)、h)、I)、j)。

图5
定位轴线不得进入圆内，且圆心应在定位轴线的延长线上;引出标注中定位轴线的一端点可与引出线的引出点相接，引出线应与圆相接，且圆的圆心应在引出线的延长线上。

定位轴线标记中轴线编号在圆中的定位点、字高(h)、字宽调整系数宜遵守表1、表2、表3和表4的规定。

表1 轴线编号在8mm圆中定位
表2 轴线编号在10mm圆中定位
表3 类轴线编号在8mm或10mm圆中定位
表4 轴线编号在10mm圆中定位。

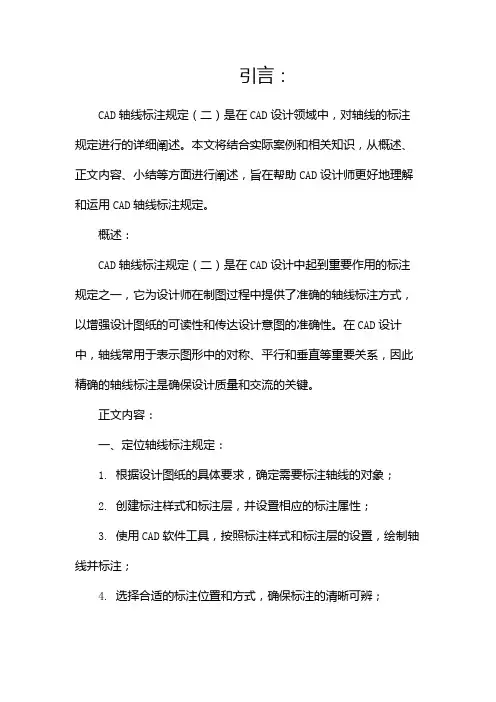

引言：CAD轴线标注规定（二）是在CAD设计领域中，对轴线的标注规定进行的详细阐述。

本文将结合实际案例和相关知识，从概述、正文内容、小结等方面进行阐述，旨在帮助CAD设计师更好地理解和运用CAD轴线标注规定。

概述：CAD轴线标注规定（二）是在CAD设计中起到重要作用的标注规定之一，它为设计师在制图过程中提供了准确的轴线标注方式，以增强设计图纸的可读性和传达设计意图的准确性。

在CAD设计中，轴线常用于表示图形中的对称、平行和垂直等重要关系，因此精确的轴线标注是确保设计质量和交流的关键。

正文内容：一、定位轴线标注规定：1. 根据设计图纸的具体要求，确定需要标注轴线的对象；2. 创建标注样式和标注层，并设置相应的标注属性；3. 使用CAD软件工具，按照标注样式和标注层的设置，绘制轴线并标注；4. 选择合适的标注位置和方式，确保标注的清晰可辨；5. 针对不同对象的轴线标注规定，进行相关的操作和注意事项。

二、轴线标注的基本要素：1. 轴线标注尺寸的确定，根据设计需求和比例尺进行选择；2. 轴线标注的线型和线宽，以保证标注清晰可见；3. 标注文字的字体和字号，要求字符工整且易于识别；4. 指引线的设计和标注位置，为了增加标注的连贯性与准确性；5. 轴线标注的编码规则和注释方式，以便于在后续设计中追踪和修改。

三、轴线标注的常见问题及解决方法：1. 轴线标注的位置不准确或模糊，可以使用CAD软件的捕捉功能来辅助标注；2. 轴线标注的文字与图形重叠或过于密集，可以调整文字的大小和位置，或者使用外部引线；3. 轴线标注与其他标注之间存在冲突，可以通过调整标注层的显示顺序来解决；4. 轴线标注的字体和文字样式不统一，可以制定统一的标注规范，并在设计中加强管理；5. 轴线标注的尺寸与实际尺寸不符，可以使用CAD软件的测量工具进行检查和校正。

四、CAD轴线标注规定的优势：1. 标注的准确性和一致性，大大提高了设计图纸的可读性和传达设计意图的准确性；2. 标注的规范性和规则性，使得设计人员在后续设计和修改过程中更加便捷和高效；3. 标注的可视化和传达性，使得设计图纸更具美观性和专业性，提升了设计师的形象和竞争力；五、CAD轴线标注规定的应用案例：1. 建筑设计中的轴线标注规定；2. 机械设计中的轴线标注规定；3. 电路设计中的轴线标注规定；4. 汽车设计中的轴线标注规定；5. 动画设计中的轴线标注规定。

模块一任务三 标注定位轴线学习目标：内容结构：砖墙的平面 定位轴线 平面定位轴线墙体定位轴线 底层框架结构 的定位轴线 砖墙的竖向 定位轴线学习任务描述：学习之后能够独立进行定位轴线的标注定位轴线的确定也是建筑设计和施工的需要。

为了实现建筑工业化,尽量减少预制构件的类型,就应当合理选择定位轴线。

任务分析：定位轴线是确定建筑构配件位置及相互关系的基准线。

定位轴线的确定也是建筑设计和施工的需要。

任务实施：一.砖混结构建筑定位轴线的划分原则：1．砖墙的平面定位轴线a.承重外墙的定位轴线:承重外墙定位轴线b.承重内墙的定位轴线:承重内墙的定位轴线c.非承重墙定位轴线:d.带壁柱外墙定位轴线:定位轴线与墙内缘重合定位轴线与墙外缘重合2.变形缝处的砖墙平面定位轴线a.当变形缝处一侧为墙体,另一侧为墙垛时的定位轴线:一面为墙，一面为墙垛的定位b.双面墙的定位轴线:双面墙的定位c.带连系尺寸的双墙定位:带连系尺寸的双墙定位3.高低层分界处的墙体定位轴线。

高低层分界处不设变形缝时的定位4.底层框架结构的定位轴线。

5.砖墙的竖向定位。

砖墙的竖向定位二.定位轴线的编号一幢建筑在平面上是由许多道墙体围合而成的,往往还有相当数量的柱子参与建筑平面空间的构成。

为了设计和施工的方便,有利于不同专业人员的交流,定位轴线通常需要编号。

定位轴线的分区编号温馨提示：1.常用专业名词横向：指建筑物的宽度方向。

纵向：指建筑物的长度方向。

横向轴线：平行于建筑物宽度方向设置的轴线，用以确定横向墙体、柱、梁、基础的位置。

纵向轴线：平行于建筑物长度方向设置的轴线，用以确定纵向墙体、柱、梁、基础的位置。

开间：两相邻横向定位轴线之间的距离。

进深：两相邻纵向定位轴线之间的距离。

层高：指层间高度，即地面至楼面或楼面至楼面的高度。

净高：指房间的净空高度，即地面至顶棚下皮的高度。

它等于层高减去楼地面厚度、楼板厚度和顶棚高度。

建筑高度：指室外地坪至檐口顶部的总高度。

任务一：标注厂房定位轴线任务实施1 横向定位轴线横向定位轴线与柱的关系主要有中间柱、横向边柱和伸缩缝处柱三种情况。

1）中间柱与横向定位轴线的关系中间柱的横向定位轴线在柱中心线位置。

中间柱两侧结构布置一般对称,屋架的中心线位置和厂房的纵向构件如屋面板、吊车梁、连系梁、墙梁等的标志尺寸位置均在柱中心线位置,因此,定位轴线分别与它们重合。

横向定位轴线间的尺寸即为厂房纵向构件的标志长度。

（图10-5）图10-5 中间柱与横向定位轴线的关系图10-8 横向变形缝处柱与横向定位轴线定位 2）横向边柱、山墙与横向定位轴线的关系当山墙为非承重墙时,横向定位轴线与山墙内缘线和抗风柱外缘线相重合。

柱网布置时,将横向边柱中心线向内移600mm,使其实际柱距为5400mm,但定位轴线间的尺寸与其它柱距一样仍为6000mm。

将定位轴线置于山墙内缘线、抗风柱外缘线位置,使屋面板与山墙处封闭,以简化结构布置,避免出现补充构件,也使吊车梁、墙板等纵向构件尺寸统一。

横向边柱内移600mm,是由于山墙上设置的抗风柱必须升至屋架上弦或屋面大梁上翼处,使之连接能够传递水平荷载,此时屋面板、吊车梁等纵向构件悬挑600mm。

实际工程中,抗风柱在屋架下弦处变截面,屋架中心线内移600mm,己能够保证抗风柱上升至屋架上弦所需要的空隙尺寸（图10-6）。

当山墙为承重墙时,横向定位轴线自山墙内缘向墙内移墙体砌筑块材的半块或半块的倍数尺寸,使屋面板直接搁置于山墙上,其内移的尺寸即为屋面板的搁置长度（图10-7）。

图10-6 非承重山墙与横向定位轴线的定位图10-7 承重山墙与横向定位轴线的定位 3）横向变形缝处柱与横向定位轴线间的关系在排架结构单层厂房中,横向伸缩缝和防震缝处按设计规范要求应设置双柱双定位轴线。

两条定位轴线间的尺寸为插入距a i,也为变形缝的宽度尺寸a e。

两侧柱子分别设有杯口基础和屋架,并分别向两侧内移 600mm,形成与横向边柱类似的定位轴线处理方法这样处理能够保持定位轴线间的尺寸统一和各类纵向构件类型的统一 , 不增加附加构件,同时也能保证柱下分别设置的杯口基础相互不影响所需要的构造尺寸（图10-8）。

模块一任务三 标注定位轴线学习目标：内容结构：砖墙的平面 定位轴线 平面定位轴线墙体定位轴线 底层框架结构 的定位轴线 砖墙的竖向 定位轴线学习任务描述：学习之后能够独立进行定位轴线的标注定位轴线的确定也是建筑设计和施工的需要。

为了实现建筑工业化,尽量减少预制构件的类型,就应当合理选择定位轴线。

任务分析：定位轴线是确定建筑构配件位置及相互关系的基准线。

定位轴线的确定也是建筑设计和施工的需要。

任务实施：一.砖混结构建筑定位轴线的划分原则：1．砖墙的平面定位轴线a.承重外墙的定位轴线:承重外墙定位轴线b.承重内墙的定位轴线:承重内墙的定位轴线c.非承重墙定位轴线:d.带壁柱外墙定位轴线:定位轴线与墙内缘重合定位轴线与墙外缘重合2.变形缝处的砖墙平面定位轴线a.当变形缝处一侧为墙体,另一侧为墙垛时的定位轴线:一面为墙，一面为墙垛的定位b.双面墙的定位轴线:双面墙的定位c.带连系尺寸的双墙定位:带连系尺寸的双墙定位3.高低层分界处的墙体定位轴线。

高低层分界处不设变形缝时的定位4.底层框架结构的定位轴线。

5.砖墙的竖向定位。

砖墙的竖向定位二.定位轴线的编号一幢建筑在平面上是由许多道墙体围合而成的,往往还有相当数量的柱子参与建筑平面空间的构成。

为了设计和施工的方便,有利于不同专业人员的交流,定位轴线通常需要编号。

定位轴线的分区编号温馨提示：1.常用专业名词横向：指建筑物的宽度方向。

纵向：指建筑物的长度方向。

横向轴线：平行于建筑物宽度方向设置的轴线，用以确定横向墙体、柱、梁、基础的位置。

纵向轴线：平行于建筑物长度方向设置的轴线，用以确定纵向墙体、柱、梁、基础的位置。

开间：两相邻横向定位轴线之间的距离。

进深：两相邻纵向定位轴线之间的距离。

层高：指层间高度，即地面至楼面或楼面至楼面的高度。

净高：指房间的净空高度，即地面至顶棚下皮的高度。

它等于层高减去楼地面厚度、楼板厚度和顶棚高度。

建筑高度：指室外地坪至檐口顶部的总高度。

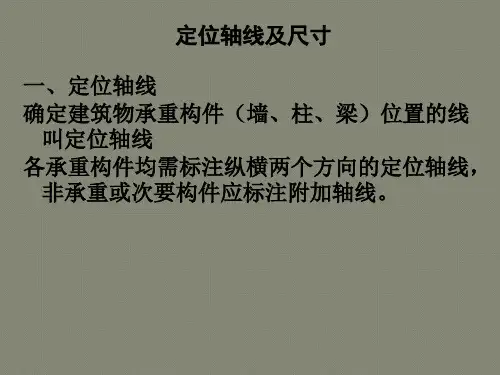

定位轴线及其编号·定位轴线是确定各构件相互位置的基准线·构配件的定位又分为水平面内的定位与竖向定位一、砖墙的平面定位轴线1.承重内墙的定位2.承重外墙的定位3.非承重内、外墙的定位4.带壁柱的外墙定位1)承重内墙的定位使顶层墙身中线位于该墙的定位轴线上。

2)承重外墙的定位承重外墙墙身的内墙皮距该墙的定位轴线间距为120mm。

3)非承重内、外墙的定位可以按与承重内、外墙的定位相同，也可使内墙皮与定位轴线重合。

4)带内、外壁柱外墙的定位既可以使墙身内皮与定位轴线重合，也可以使距墙身内皮120mm处与平面定位轴线重合。

二、变形缝处砖墙的平面定位1.一侧为承重墙，一侧为墙垛2.一侧为非承重墙，一侧为墙垛3.两侧为承重墙4.两侧均为非承重墙体三、高低层分界处砖墙定位轴线如高低层分界处有变形缝,按变形缝处理方法；如无变形缝，按图示方法定位。

四、低层框架结构砖墙的定位轴线当低层为框架，上部为砖墙时，下层框架应与上部砖混结构的平面定位轴线相互对应。

五、砖墙的竖向定位竖向定位的目的是确定构配件的竖向位置和竖向尺寸。

其定位基准理解为房屋上某一水平平面。

常以楼层上表面作为本层的定位基准。

常以楼层上表面作为本层的定位基准。

六、定位轴线的编号横向定位轴线的编号应从左到右用阿拉伯数字注写。

纵向定位轴线的编号应自下而上用拉丁字母编写，其中I、O、Z不用于轴线编号，以免与1、2、0混淆。

如字母数字不够，可用AA、BA或A1、A2代替。

定位轴线也可以分区注写。

“分区号-该区轴线号”。

附加轴线应用分数表示。
