施工图中定位轴线

施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，（如名辉12#楼27.5）也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字，只是为了避免不必要的混淆而已，GB／T 50001-2001 房屋建筑制图统一标准也规定了的，不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边，就朝那边看。

（示例）5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。

一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

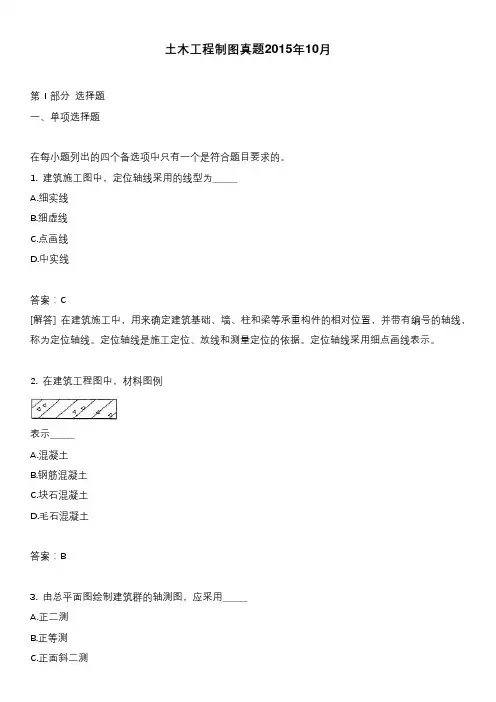

土木工程制图真题2015年10月
第Ⅰ部分选择题
一、单项选择题
在每小题列出的四个备选项中只有一个是符合题目要求的。

1. 建筑施工图中，定位轴线采用的线型为______
A.细实线
B.细虚线
C.点画线
D.中实线
答案：C
[解答] 在建筑施工中，用来确定建筑基础、墙、柱和梁等承重构件的相对位置，并带有编号的轴线，称为定位轴线。

定位轴线是施工定位、放线和测量定位的依据。

定位轴线采用细点画线表示。

2. 在建筑工程图中，材料图例
表示______
A.混凝土
B.钢筋混凝土
C.块石混凝土
D.毛石混凝土
答案：B
3. 由总平面图绘制建筑群的轴测图，应采用______
A.正二测
B.正等测
C.正面斜二测。

施工图常用符号、图例大全一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

“画法几何及工程制图”复习题(含答案)标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

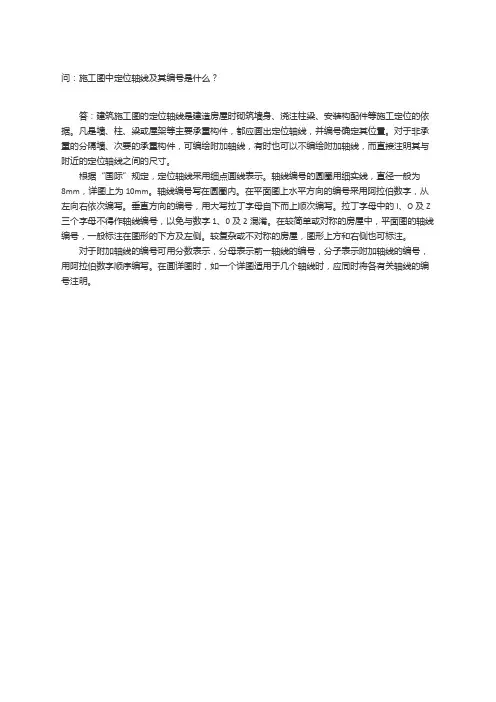

问：施工图中定位轴线及其编号是什么？
答：建筑施工图的定位轴线是建造房屋时砌筑墙身、浇注柱梁、安装构配件等施工定位的依据。

凡是墙、柱、梁或屋架等主要承重构件，都应画出定位轴线，并编号确定其位置。

对于非承重的分隔墙、次要的承重构件，可编绘附加轴线，有时也可以不编绘附加轴线，而直接注明其与附近的定位轴线之间的尺寸。

根据“国际”规定，定位轴线采用细点画线表示。

轴线编号的圆圈用细实线，直径一般为
8mm，详图上为10mm。

轴线编号写在圆圈内。

在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。

垂直方向的编号，用大写拉丁字母自下而上顺次编写。

拉丁字母中的I、O及Z 三个字母不得作轴线编号，以免与数字1、0及2混淆。

在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。

较复杂或不对称的房屋，图形上方和右侧也可标注。

对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写。

在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。

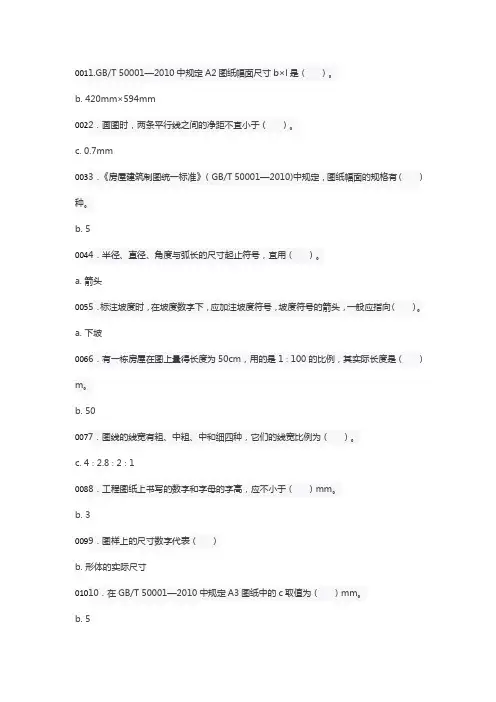

0011.GB/T 50001—2010中规定A2图纸幅面尺寸b×l是（）。

b. 420mm×594mm0022．画图时，两条平行线之间的净距不宜小于（）。

c. 0.7mm0033．《房屋建筑制图统一标准》（GB/T 50001—2010)中规定，图纸幅面的规格有（）种。

b. 50044．半径、直径、角度与弧长的尺寸起止符号，宜用（）。

a. 箭头0055．标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向（）。

a. 下坡0066．有一栋房屋在图上量得长度为50cm，用的是1∶100的比例，其实际长度是（）m。

b. 500077．图线的线宽有粗、中粗、中和细四种，它们的线宽比例为（）。

c. 4∶2.8∶2∶10088．工程图纸上书写的数字和字母的字高，应不小于（）mm。

b. 30099．图样上的尺寸数字代表（）b. 形体的实际尺寸01010．在GB/T 50001—2010中规定A3图纸中的c取值为（）mm。

b. 501111.定位轴线竖向编号（垂直方向）的编号正确的是（）。

a. 大写拉丁字母，从下至上01212．下列符号中圆的直径为10mm的是（）。

a. 索引符号0131.建筑总平面图的内容不包括（）。

a. 房屋的位置和朝向0142．在建筑平面图中，被水平剖切到的墙、柱断面轮廓线用（）表示。

c. 粗实线0153.施工图中的定位轴线用细单点长画线表示，轴线编号写在轴线端部的圆内，圆用细实线表示，直径为（）mm。

d. 8～100166.（）是一个建设项目的总体布局，表示新建房屋所在基地范围内的平面布置、具体位置及周围情况。

b. 建筑平面图0177. 建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。

立面图的命名方法不包括（）。

a. 按房屋材质0188. 建筑剖面图的图名应与（）的剖切符号一致。

a. 楼梯底层平面图0199．外墙面装饰的做法可在（）中查到。

建筑识图试题C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（ B ）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( B ).A、5mB、50mC、500mD、5000m11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。

A、mmB、cmC、mD、km12、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。

A、mmB、cmC、mD、km13. 下列投影图中正确的1-1剖面图是( D )。

14、下列立面图的图名中错误的是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、西立面图15. 关于标高，下列（ C ）的说法是错误的。

A. 负标高应注“－”B. 正标高应注“＋”C. 正标高不注“＋”D. 零标高应注“±”16. 立面图不能按（ C ）方式命名。

A．朝向B.轴线C.色彩D．主出入口17. “φ8@200”没能表达出这种钢筋的（ A ）。

A. 弯钩形状B. 级别C. 直径D. 间距18. 详图索引符号为圆圈内的3表示( C )。

A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号19、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ C）。

A 建筑平面图B建筑立面图C 总平面图D功能分区图20、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙21、下列叙述中不正确的是（ C ）A、3%表示长度为100，高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位22、钢筋工程施工中要看懂( C )。

11-12（1）建筑识图与构造复习题一、选择或填空：1、建筑物六个基本组成部分中，不承重的是（D）：A、基础B、楼梯C、屋顶D、门窗2、断面图的剖切位置线用（A）表示，断面图是（D）投影。

A.粗实线B.中实线C.体D.面3、( C )是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。

A．结构施工图 B.设备施工图 C.建筑施工图 D.施工平面图4、沉降缝的构造做法要求基础（ A）：A、断开B、不断开C、可断开也可不断开D、刚性连接5、建筑物按耐久性分为四等级,其中二级建筑使用年限是（C）：A、15-25年B、20-25年C、50-100年D、25-50年6、每一楼梯段的踏步数量范围是（B ）：A、 2～18级B、3～18级C、2 ～20级D、3～20级7、纪念性建筑的设计使用年限是（ C）。

A、 25年B、50年C、100年D、150年8、（B）一般不画出地面以下的基础。

A．结构图 B．建筑剖面图 C．建筑平面图 D．详图9、当新建基础深于原有建筑物基础时，两基础应保持一定净距，一般取相邻两基础底面高差的（ A）。

A、 1～2倍B、1.5～2.5倍C、2～3倍D、2.5～3.5倍10、屋面与垂直墙面交接处的防水构造处理称为（C）。

A、散水B、坡水C、泛水D、御水11、下列符号1为某断面剖视图的剖切符号，符号2为某剖面的剖切符号，对符号1、2表示的剖视方向描述正确的是（B）：A、向左、向上B、向左、向下C、向右、向上D、向右、向下12、尺寸数字一般应注写在水平尺寸线的（A）。

A.上方中部B.上方下部C.左方中部D.右方中部13、配筋图中注写的标高通常为（C ）。

A.建筑标高B.室内标高C.结构标高D.室外标高14、施工图中定位轴线应用（D）绘制。

A ．中粗实线B ．细实线C ．虚线D ．细点划线15、房间的（ B ）是指平面图中相邻两道纵向定位轴线之间的距离。

第二章 建筑施工图的表示方法一、定位轴线及编号定位轴线应用细点划线绘制，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8mm ，详图上可增加为10mm 。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

平面图上定位轴线的编号，宜标注在图样的下方与左侧圆内。

横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写汉语拼音字线，从下至上顺序编写，见下图。

定位轴线编号方法拉丁字母的I 、O 、Z 不得用做轴线编号。

如字母数量不够时，可增用双字母或单字母加数字注脚（如A A 或A 1）或附加轴线编号。

附加轴线编号用分数形式表示。

分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写，如下图所示。

12011表示2号轴线以后附加的第1根轴线表示1号轴线之前附加的第1根轴线表示号轴线之前附加的第1根轴线表示C号轴线以后附加的第2根轴线10A C 2附加定位轴线的编号组合较复杂的平面图中定位轴线也可采用分区编号（如下图），编号的注写形式应为“分区号——该分区编号”。

分区号采用阿拉伯数字或大写拉丁字母表示。

轴线的分区编号圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，多外向内顺序编写。

圆形平面定位轴线的编号二、剖切符号剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。

剖切位置线的长度宜为6～10mm ；投射方向线垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm 。

绘制时，剖视的剖切符号不应与其他图线相接触。

剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。

需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

剖视剖切符号断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm ，编号宜采用阿拉伯数字，按顺序边续编排，并应注写在剖切位置线的一侧，编号所在的一侧应该断面的剖视方向。

工程制图与识图(高起专)阶段性作业1多选题1. 图样上的尺寸包括_____(5分)(A) 尺寸界线(B) 尺寸线(C) 尺寸起止符号(D) 尺寸数字参考答案：A,B,C,D2. 绘制工程图样有三种方法，分别是_____(5分)(A) 徒手绘图(B) 尺规绘图(C) 计算机绘图(D) 素描参考答案：A,B,C3. 在绘图的过程中，可能会用到的工具有_____(5分)(A) 丁字尺(B) 曲线板(C) 皮尺(D) 三棱尺参考答案：A,B,D4. 分规的作用是_____(5分)(A) 绘制线段(B) 量取线段(C) 等分线段(D) 画圆和圆弧参考答案：B,C判断题5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。

(5分)正确错误参考答案：正确解题思路：6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后对应。

即“长对正，高平齐，宽相等”。

(5分)参考答案：正确解题思路：7. 从下图中可以知道，直线AB平行于CD。

(5分)正确错误参考答案：正确解题思路：8. 由下图可以看出，直线AB和CD相互平行。

(5分)正确错误参考答案：错误解题思路：9. 已知A点坐标为(10，15，8),B点坐标为（15,5,12），则A点在B点的上方。

(5分)正确错误参考答案：错误解题思路：10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。

(5分)参考答案：正确解题思路：11. 如图所示，判断直线AB和CD的重影点的可见性是否正确。

(5分)正确错误参考答案：正确解题思路：12. 如下图，可知直线AB、CD的重影点的标识是错误的。

(5分)正确错误参考答案：错误解题思路：填空题13. 工程上常用的有___(1)___ 和___(2)___ 两类投影法。

(5分) (1). 参考答案: 中心投影法(1). 参考答案: 斜投影法(2). 参考答案: 正投影法(3).(2).(2). 参考答案: 水平投影面（或H）(3).18. 由下图可知，直线AB、CD之间的关系是___(12)___ (5分)19. 如图所示，可以看出直线AB和CD的关系是___(13)___ (5分)20. 由GH的三面投影可以看出，GH为___(14)___ 线。

一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。

1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。

（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。

（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。

（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。

2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。

建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。

各专业的施工图，应按图纸内容的主次关系进行排列。

例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。

（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。

如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。

会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。

（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。

图纸中图形实物的相对应的线性尺寸之比，称为比例。

比例应由阿拉伯数字来表示。

比值为1的比例称为原值比例，即1：1。

施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。

(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。

建筑施工图的常见符号房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。

（2）设计总说明。

（3）建筑施工图。

（4）结构施工图。

（5）建筑装修图。

（6）设备施工图（简称“设施”）阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
