定位轴线及编号

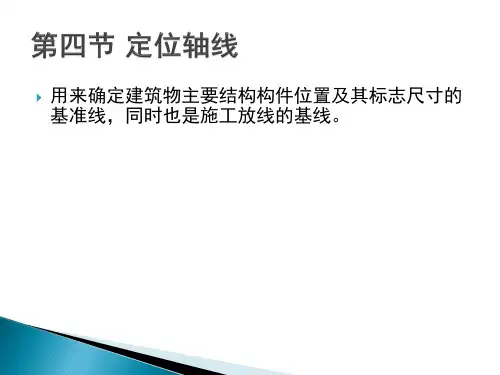

施工图常用符号、图例大全一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

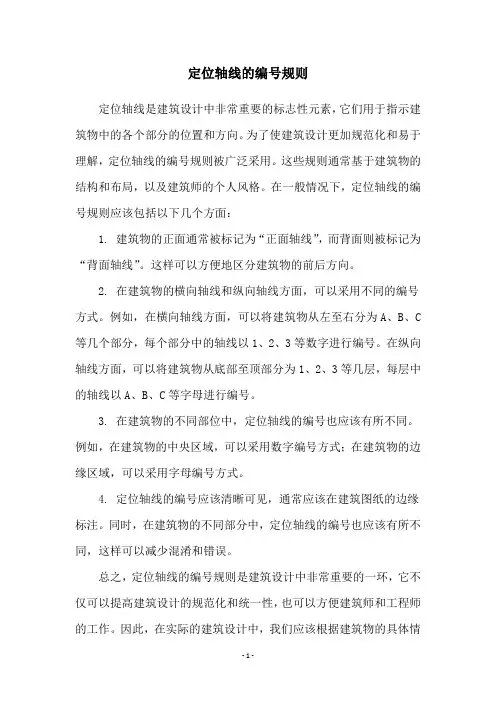

定位轴线的编号规则
定位轴线是建筑设计中非常重要的标志性元素，它们用于指示建筑物中的各个部分的位置和方向。

为了使建筑设计更加规范化和易于理解，定位轴线的编号规则被广泛采用。

这些规则通常基于建筑物的结构和布局，以及建筑师的个人风格。

在一般情况下，定位轴线的编号规则应该包括以下几个方面：
1. 建筑物的正面通常被标记为“正面轴线”，而背面则被标记为“背面轴线”。

这样可以方便地区分建筑物的前后方向。

2. 在建筑物的横向轴线和纵向轴线方面，可以采用不同的编号方式。

例如，在横向轴线方面，可以将建筑物从左至右分为A、B、C 等几个部分，每个部分中的轴线以1、2、3等数字进行编号。

在纵向轴线方面，可以将建筑物从底部至顶部分为1、2、3等几层，每层中的轴线以A、B、C等字母进行编号。

3. 在建筑物的不同部位中，定位轴线的编号也应该有所不同。

例如，在建筑物的中央区域，可以采用数字编号方式；在建筑物的边缘区域，可以采用字母编号方式。

4. 定位轴线的编号应该清晰可见，通常应该在建筑图纸的边缘标注。

同时，在建筑物的不同部分中，定位轴线的编号也应该有所不同，这样可以减少混淆和错误。

总之，定位轴线的编号规则是建筑设计中非常重要的一环，它不仅可以提高建筑设计的规范化和统一性，也可以方便建筑师和工程师的工作。

因此，在实际的建筑设计中，我们应该根据建筑物的具体情
况和设计要求，合理地制定定位轴线的编号规则。

第二章 建筑施工图的表示方法一、定位轴线及编号定位轴线应用细点划线绘制，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8mm ，详图上可增加为10mm 。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

平面图上定位轴线的编号，宜标注在图样的下方与左侧圆内。

横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写汉语拼音字线，从下至上顺序编写，见下图。

定位轴线编号方法拉丁字母的I 、O 、Z 不得用做轴线编号。

如字母数量不够时，可增用双字母或单字母加数字注脚（如A A 或A 1）或附加轴线编号。

附加轴线编号用分数形式表示。

分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写，如下图所示。

12011表示2号轴线以后附加的第1根轴线表示1号轴线之前附加的第1根轴线表示号轴线之前附加的第1根轴线表示C号轴线以后附加的第2根轴线10A C 2附加定位轴线的编号组合较复杂的平面图中定位轴线也可采用分区编号（如下图），编号的注写形式应为“分区号——该分区编号”。

分区号采用阿拉伯数字或大写拉丁字母表示。

轴线的分区编号圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，多外向内顺序编写。

圆形平面定位轴线的编号二、剖切符号剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。

剖切位置线的长度宜为6～10mm ；投射方向线垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm 。

绘制时，剖视的剖切符号不应与其他图线相接触。

剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。

需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

剖视剖切符号断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm ，编号宜采用阿拉伯数字，按顺序边续编排，并应注写在剖切位置线的一侧，编号所在的一侧应该断面的剖视方向。

CAD定位轴线编号的标准设置
大家制作工程或者建筑之类的图纸时经常会用到轴线编号，今天小编就告诉大家轴线编号该怎么做。

接下来就是店铺精心整理的一些关于CAD定位轴线编号的标准设置的相关资料，供你参考。

CAD定位轴线编号的标准设置
定位轴线标记
定位轴线标记有下列方式：
一般定位轴线标记，见图5中的a)、b);
通用详图的定位轴线标记，见图5中的c);
附加轴线的定位轴线标记，见图5中的d)、e);
分区轴线的定位轴线标记，见图5中的f);
详图多引用的定位轴线标记，见图5中的g)、h)、I)、j)。

图5
定位轴线不得进入圆内，且圆心应在定位轴线的延长线上;引出标注中定位轴线的一端点可与引出线的引出点相接，引出线应与圆相接，且圆的圆心应在引出线的延长线上。

定位轴线标记中轴线编号在圆中的定位点、字高(h)、字宽调整系数宜遵守表1、表2、表3和表4的规定。

表1 轴线编号在8mm圆中定位
表2 轴线编号在10mm圆中定位
表3 类轴线编号在8mm或10mm圆中定位
表4 轴线编号在10mm圆中定位。

定位轴线的编号
它是我们朝思暮想的终极方案，被期望伸展到极致的地步：把它当作一种精确的辩证性结构，自上而下，全面而精准地定位赋予个人功能、任务或者分工的定位轴线。

这种有节奏的复杂性，本身就可以帮助完善一个全面的组织结构，以及它的协作模式，这便是定位轴线的编号，也被称作“职能编号”。

定位轴线的编号是一个系统编码，以及根据一定的规范，定义个体在组织中的职责、功能和范围。

它是一个编码体系，以及定义个体在组织内所承担各种义务，以及管理组织内部职责，所需要的一种集成模式。

它为每个层级的职责、功能和范围提供了明确的编码，以便个人准确地定位自己的位置和职责，通过职责分工和权限管理在组织中以一种体系性的方式管理资源和工作。

定位轴线的编号不仅在组织的内部有用，还能延伸到组织的外部，即与其他组织的合作交流。

根据组织的不同规模、调整的实际需要，定位轴线的编号可以构建一个多级结构，以便精确表述组织中个体之间协作关系，形成合作性框架，从而提高决策和沟通的效率。

除了定位轴线的编号，还可以根据职能的特征，设计具体的任务定义，以及各种考核标准，根据考核项目实施相关的考核活动，使其精确匹配职能要求，保证职能活动的有效性和精确性。

这样，就能将不同层级、不同组织、不同角色之间的关系抽象化，并通过定乍轴线的编号来进行精准定位，从而更精准地将人、职能、组织有机衔接起来，形成完整而有效的组织体系。

定位轴线的编号和考核标准，分别共同构建了组织的内部管理体系和外部合作体系，是完善组织结构的重要组成部分。

根据组织的不同规模、不同需要，可以建立适当的定位轴线编号，以帮助组织辨认和管理有效的职能，实现更高层次的效率和有效的协作。
