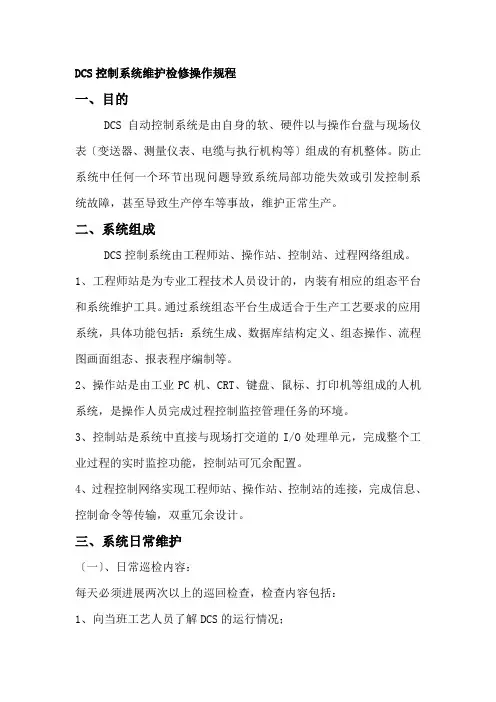

DCS控制系统维护检修操作规程一、目的DCS自动控制系统是由自身的软、硬件以及操作台盘及现场仪表（变送器、测量仪表、电缆及执行机构等）组成的有机整体。
避免系统中任何一个环节出现问题导致系统部分功能失效或引发控制系统故障，甚至导致生产停车等事故，维护正常生产。
二、系统组成DCS控制系统由工程师站、操作站、控制站、过程网络组成。
1、工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。
通过系统组态平台生成适合于生产工艺要求的应用系统，具体功能包括：系统生成、数据库结构定义、组态操作、流程图画面组态、报表程序编制等。
2、操作站是由工业PC机、CRT、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程控制监控管理任务的环境。
3、控制站是系统中直接与现场打交道的I/O处理单元，完成整个工业过程的实时监控功能，控制站可冗余配置。
4、过程控制网络实现工程师站、操作站、控制站的连接，完成信息、控制命令等传输，双重冗余设计。
三、系统日常维护（一）、日常巡检内容：每天必须进行两次以上的巡回检查，检查内容包括：1、向当班工艺人员了解DCS的运行情况；2、查看“故障诊断”画面，检查有无故障现象；4、检查控制室温度及空调运行情况；5、检查控制站机柜及操作柜散热风扇运行情况。
（二）、控制站的定期维护管理及测试：1、控制室与操作室的维护管理（1）、保证控制室及操作室的照明符合要求；（2）、检查操作室与控制室的温度及湿度和空调的运行情况，并应特别注意控制机柜的卡件等电子设备有无出现水珠或凝露现象；（3）、检查有无腐蚀性气体腐蚀设备与过多的粉尘堆积的现象，操作台及控制机柜的风扇滤网应定期拆洗，建议每月更换、拆洗一次；（4）、检查操作室、控制室无电磁干扰情况和振动情况。
2、计算机的维护管理（1）、文明操作，爱护设备，保持清洁，防灰防水；（2）、不可强制性关闭计算机电源；（3）、键盘与鼠标操作须用力恰当，轻拿轻放，避免尖锐物刮伤表面；（4）、显示器应远离热源，保证显示器通风不被他物挡住；（5）、在进行计算机信号电缆、通讯电缆连接或拆除时，请确认计算机电源开关处于“关”状态。
DCS操作说明资料DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业控制领域的自动化控制系统。
它能够集中控制多个分散的控制单元，通过数据通信实现对工业过程的监控与操作。
下面是一份DCS操作说明的资料，详细介绍了DCS系统的配置、操作和故障处理等方面的内容。
一、DCS系统配置1.硬件配置1.1主控制器：负责控制整个DCS系统的主要模块，包括CPU、存储器和输入输出接口等。
1.2输入输出模块：用于接收和发送实时过程数据。
1.3通信网络：建立控制系统内部不同模块之间的通信连接。
1.4控制台：供操作人员进行监控和操作的界面。
2.软件配置2.1SCADA软件：用于数据采集与处理，实现对工业过程的监控和控制。
2.2PLC程序：编写用于控制工业过程的程序，与SCADA软件进行通信。
二、DCS系统操作1.登录系统输入用户名和密码，进入DCS系统。
2.监控界面2.1实时数据显示：显示工业过程的各种参数，如温度、压力等。
2.2图形界面：通过图形化方式展示工业过程的设备、管道等情况，便于操作人员理解。
3.控制操作3.1自动操作：按照预设的控制策略进行控制。
3.2手动操作：手动开关控制设备，进行临时控制。
3.3调整参数：根据工艺要求调整设备参数，如温度、压力设定值等。
4.报警管理4.1报警显示：当系统出现异常情况时，显示相应的报警信息。
4.2报警处理：针对不同的报警情况，进行相应的处理措施。
5.数据记录与分析5.1数据记录：对工业过程中的关键参数进行实时记录，生成数据记录。
5.2数据分析：对工艺过程中的数据进行分析，寻找潜在问题和改进机会。
三、DCS系统故障处理1.报警解除1.1确认报警情况：判断是真实报警还是误报警。
1.2解除报警：根据具体情况采取相应的解除措施。
2.故障排查2.1跟踪报警日志：查找故障发生的时间和原因。
2.2检查设备及传感器：确认设备和传感器是否正常工作。

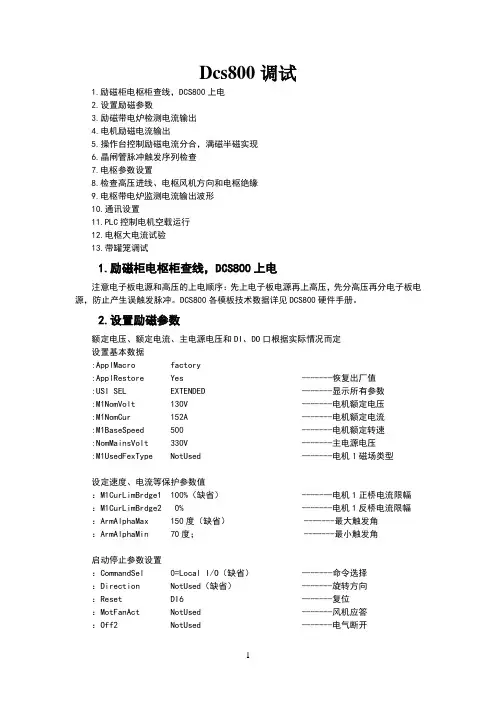

Dcs800调试1.励磁柜电枢柜查线，DCS800上电2.设置励磁参数3.励磁带电炉检测电流输出4.电机励磁电流输出5.操作台控制励磁电流分合，满磁半磁实现6.晶闸管脉冲触发序列检查7.电枢参数设置8.检查高压进线、电枢风机方向和电枢绝缘9.电枢带电炉监测电流输出波形10.通讯设置11.PLC控制电机空载运行12.电枢大电流试验13.带罐笼调试1.励磁柜电枢柜查线，DCS800上电注意电子板电源和高压的上电顺序：先上电子板电源再上高压，先分高压再分电子板电源，防止产生误触发脉冲。
DCS800各模板技术数据详见DCS800硬件手册。
2.设置励磁参数额定电压、额定电流、主电源电压和DI、DO口根据实际情况而定设置基本数据:ApplMacro factory:ApplRestore Yes -------恢复出厂值:USI SEL EXTENDED -------显示所有参数:M1NomVolt 130V -------电机额定电压:M1NomCur 152A -------电机额定电流:M1BaseSpeed 500 -------电机额定转速:NomMainsVolt 330V -------主电源电压:M1UsedFexType NotUsed -------电机１磁场类型设定速度、电流等保护参数值：M1CurLimBrdge1 100%（缺省） -------电机1正桥电流限幅：M1CurLimBrdge2 0% -------电机1反桥电流限幅：ArmAlphaMax 150度（缺省） -------最大触发角：ArmAlphaMin 70度； -------最小触发角启动停止参数设置：CommandSel 0=Local I/O（缺省） -------命令选择：Direction NotUsed（缺省） -------旋转方向：Reset DI6 -------复位：MotFanAct NotUsed -------风机应答：Off2 NotUsed -------电气断开：E stop NotUsed -------紧急停车：OnOff DI7（缺省） -------合闸/分闸命令1：StartStop DI8（缺省） -------起/停命令:ConvFanAck NotUsed -------模块风机应答:MainContAck NotUsed -------主接触器应答电流控制设置:：OperModeSe Armconv (缺省) -------工作模式选择:CurSel AI1 -------电流给定选择:ControlModeSel NoFeedFwd -------控制模式选择：M1KpArmCur （缺省） -------电流调节器比例：M1TiArmCur 50ms（缺省） -------电流调节器积分:M1Arml -------电机1电枢电抗:M1ArmR() 13 -------电机1电枢电阻：FiringLimMode FixSingle -------触发限幅模式模拟量数字量输入输出设置：IndexAO1 106 -------模拟量输出1索引: ConvModeAO1 1（0-10VUni） -------模拟输出1类型3.励磁带电炉检测电流输出6.晶闸管脉冲触发序列检查电枢柜左电枢柜右X113 X213 X213 X113B V11 V21 E E V21 V11 BA V24 V14 F F V14 V24 AD V13 V23 C C V23 V13 DC V26 V16D D V16 V26 CF V15 V25 A A V25 V15 FE V22 V12 B B V12 V22 EC1 D1 D1 C1上图为DCS800电枢柜的晶闸管排列顺序。
DCS控制系统维护检修操作规程一、目的DCS自动控制系统是由自身的软、硬件以与操作台盘与现场仪表〔变送器、测量仪表、电缆与执行机构等〕组成的有机整体。
防止系统中任何一个环节出现问题导致系统局部功能失效或引发控制系统故障，甚至导致生产停车等事故，维护正常生产。
二、系统组成DCS控制系统由工程师站、操作站、控制站、过程网络组成。
1、工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。
通过系统组态平台生成适合于生产工艺要求的应用系统，具体功能包括：系统生成、数据库结构定义、组态操作、流程图画面组态、报表程序编制等。
2、操作站是由工业PC机、CRT、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程控制监控管理任务的环境。
3、控制站是系统中直接与现场打交道的I/O处理单元，完成整个工业过程的实时监控功能，控制站可冗余配置。
4、过程控制网络实现工程师站、操作站、控制站的连接，完成信息、控制命令等传输，双重冗余设计。
三、系统日常维护〔一〕、日常巡检内容：每天必须进展两次以上的巡回检查，检查内容包括：1、向当班工艺人员了解DCS的运行情况；2、查看“故障诊断〞画面，检查有无故障现象；4、检查控制室温度与空调运行情况；5、检查控制站机柜与操作柜散热风扇运行情况。
〔二〕、控制站的定期维护管理与测试：1、控制室与操作室的维护管理〔1〕、保证控制室与操作室的照明符合要求；〔2〕、检查操作室与控制室的温度与湿度和空调的运行情况，并应特别注意控制机柜的卡件等电子设备有无出现水珠或凝露现象；〔3〕、检查有无腐蚀性气体腐蚀设备与过多的粉尘堆积的现象，操作台与控制机柜的风扇滤网应定期拆洗，建议每月更换、拆洗一次；〔4〕、检查操作室、控制室无电磁干扰情况和振动情况。
2、计算机的维护管理〔1〕、文明操作，爱护设备，保持清洁，防灰防水；〔2〕、不可强制性关闭计算机电源；〔3〕、键盘与鼠标操作须用力恰当，轻拿轻放，防止锋利物刮伤外表；〔4〕、显示器应远离热源，保证显示器通风不被他物挡住；〔5〕、在进展计算机信号电缆、通讯电缆连接或拆除时，请确认计算机电源开关处于“关〞状态。
DCS系统操作手册1、系统界面。
打开系统时，系统界面如下：上部为菜单栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜单”，“工程师功能菜单”，“综合功能菜单”，“历史趋势菜单”，“显示表格菜单”，“显示日志菜单”，“系统名称显示”，“报警光字牌”“系统基本属性显示框”。
菜单栏以下为报警栏，可显示10条报警，以点说明方式显示，超过10条报警时，滚动显示。
下部为状态栏，显示系统登录级别、权限位置，还有服务器属性。
中间为工作区，主要的操作、显示等工作的区域。
2、操作员系统登录打开系统进入DCS操作界面时，默认系统运行的操作权限为监视级，即只能进行观察，不可以进行任何操作，操作人员只有登录到操作员级别以上，方可进行各种操作。
登录操作员时要注意，要根据权限位置，登录操作员的用户名不同。
权限位置在系统下侧偏右端，如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”，登录的级别为操作员级。
目前只设置“权限1”和“权限0”两种权限位置。
选择“工程师工程功能菜单”—＞“登录”，登录界面如下：登录操作员时：，权限1对应的操作员登录的用户名为ops，没有密码。
权限0对应的操作员登录的用户名为ops0，没有密码。
登录到操作员后，可对系统进行基本操作，添加趋势，查看报警等。
3、趋势查询操作画面上有各种数据显示点，右键单击该点，选择点趋势，可查看该点的趋势画面。
注意：趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。
点趋势画面如下：上侧，分别显示该点的点名，时间间隔。
时间间隔可以输入从1~60的整数，单位是秒，时间间隔是趋势曲线变化的时间率，即输入5秒，曲线5秒钟变化一次。
趋势曲线的状态可分为“跟踪”和“历史”两种状态，选择跟踪，曲线便根据时间间隔和实际数据变化而实时更新，选择历史则曲线不再变化，而点趋势画面下侧的“前推”和“后推”按钮可用，每推一次即翻一页。
趋势显示的方式分为“曲线”和“数字”两种，选择数字，则点的趋势以数据方式显示。
培训教材一、DCS系统间介1、本系统的上位机软件采用了德国西门子（siemens）公司最新的工控组态软件wincc；下位控制站采用了ST-400 CPU和最新分布式模块ET200M系列自动化才品；现场连接采用工业以太网、profibus现场总线和4-20mA仪号工业标准。
系统拓扑结构见下图2、该系统具有整体集成化、更可靠性、技术先进、扩展性好、价格合理、操作简便。
3、测控范围：生料磨、烧成窑尾、烧成窑头、水泥磨该系统由中央控制室的操作站、中央控制站、现场电场控制室的现场控制站以及工业通讯网络等几部分组成。
系统操作站与服务器通过ETHERNET相连，服务器与控制站通过工业以太网连接、控制站通过profibus-dp过程现场总线与现场控制站相连接。
二、主要测控内容系统分为四个DCS控制站：每个站又细分为若干工艺段生料控制站分为：石灰石破碎及预均化、生料配料、生料磨；窑尾控制站分为：生料如窑、窑尾预分解、废气处理；窑头控制站分为：窑中和窑头喷、粉制备、蓖冷机；水泥磨控制站为：水泥配料、水泥磨、包装。
三、主要功能特点过程现场级的通讯网络：12Mbit/s标准的I/O测控信号接口：数字输入信号（DI）接口为220VACDO接口：无原继电器触点（5A）AI、AO信号接口：4-20MA操作控制级的通讯网络：开放的ETHERNET工业以太网100M/s中央控制站控制软件开发平台：STEP7软件开发平台（PLC）操作站监控软件的开发平台：WINCC组态软件开发平台（人机界面）功能：实时生产过程监视功能：总貌图、工艺段流程图设备开关机控制功能：开关机及连锁故障报警及管理功能实时皱势及历史皱势图生产报表统计和生产管理功能：班报表、日报表、年报表自动故障检测三个操作级别：底→操作员→管理员→维护员四、系统配置1、硬件：S7-400控制站：1个CPU、1个电源模块、1个以太网通讯模块（网卡）、若干个ET200子站）S7-00中央控制器是自控的控制中心它通过工业以太网与服务器相连又通过PROFIBUS-DP现场总线与各个现场控制站ET200分布式I/O相连。
DCS 系统包括控制节点、操作节点、通信网络。
控制节点包括控制站，通信接口。
操作节点包括工程师站，操作员站，服务器站，数据管理站。
通信网络包括管理信息网，过程信息网，过程控制网，I/O 总线。
控制站硬件包括机柜，机笼，供电，卡件。
机柜包括机笼、交换机、电源模块、端子板、卡件。
机笼分为电源机笼和卡件机笼；卡件包括主控卡、数据转发卡、I/O 卡件及端子板。
现场接线箱里面包括接线端子和接线端子排。
DCS 的硬件体系结构考察DCS 的层次结构，DCS 级和控制管理级是组成DCS的两个最基本的环节。
过程控制级具体实现了信号的输入、变换、运算和输出等分散控制功能。
在不同的DCS 中，过程控制级的控制装置各不相同，如过程控制单元、现场控制站、过程接口单元等等，但它们的结构形式大致相同，可以统称为现场控制单元FCU 。
过程管理级由工程师站、操作员站、管理计算机等组成，完成对过程控制级的集中监视和管理，通常称为操作站。
DCS 的硬件和软件，都是按模块化结构设计的，所以DCS的开发实际上就是将系统提供的各种基本模块按实际的需要组合成为一个系统，这个过程称为系统的组态。
(1)现场控制单元现场控制单元一般远离控制中心，安装在靠近现场的地方，其高度模块化结构可以根据过程监测和控制的需要配置成由几个监控点到数百个监控点的规模不等的过程控制单元。
现场控制单元的结构是由许多功能分散的插板（或称卡件）按照一定的逻辑或物理顺序安装在插板箱中，各现场控制单元及其与控制管理级之间采用总线连接，以实现信息交互。
现场控制单元的硬件配置需要完成以下内容：插件的配置根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；硬件冗余配置对关键设备进行冗余配置是提高DCS可靠性的一个重要手段，DCS通常可以对主机插件、电源插件、通信插件和网络、关键I/O插件都可以实现冗余配置。
硬件安装不同的DCS，对于各种插件在插件箱中的安装，会在逻辑顺序或物理顺序上有相应的规定。

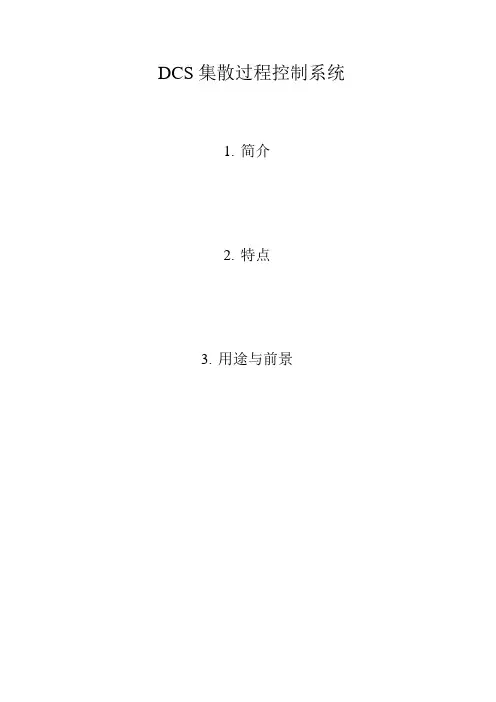

DCS集散过程控制系统1.简介2.特点3.用途与前景1.DCS简介DCS控制系统（Distributed Control System，分散控制系统）是随着现代大型工业生产自动化的不断兴起和过程控制要求的日益复杂应运而生的综合控制系统。
它是计算机技术、系统控制技术、网络通讯技术和多媒体技术相结合的产物，可提供窗口友好的人机界面和强大的通讯功能，是完成过程控制、过程管理的现代化设备，具有广阔的应用前景。
针对不同行业、不同项目，在充分调查了计算机技术、网络技术、应用软件技术、信号处理技术的基础上，使用各种分散控制系统（DCS），高质量、高标准的完成工程设计、组态、成套供货、现场启动调试、性能测试及考核验收，推出切实可行的技术方案。
其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。
DCS 分硬件和软件，硬件包括DCS模块机柜、电脑、交换机、二次仪表、仪表检测装置（温度、流量、压力、分析、液位、调节阀、执行机构）等、电器控制系统、PLC、等硬件设备。
软件包括DCS组态软件还有CAD制图、编程软件等常用软件。
DCS是过程控制的电脑，它的编程跟触摸屏差不多了，但侧重算法。
(1)分散控制系统DCS是集4C（Communication，Computer，Control、CRT）技术于一身的监控技术。
（2）从上到下的树状拓扑大系统，其中通信（Communication）是关键。
（3）PID在中断站中，中断站联接计算机与现场仪器仪表与控制装置。
（4）是树状拓扑和并行连续的链路结构，也有大量电缆从中继站并行到现场仪器仪表。
（5）模拟信号，A/D—D/A、带微处理器的混合。
（6）一台仪表一对线接到I/O，由控制站挂到局域网LAN。
（7）DCS是控制（工程师站）、操作（操作员站）、现场仪表（现场测控站）的3级结构。
（9）用于大规模的连续过程控制，有庞大的信息处理能力。
（10）为保证通信的完整，大部分DCS厂家都能提供冗余数据公路。
培训教材一、DCS系统间介1、本系统的上位机软件采用了德国西门子（siemens）公司最新的工控组态软件wincc；下位控制站采用了ST-400 CPU和最新分布式模块ET200M系列自动化才品；现场连接采用工业以太网、profibus现场总线和4-20mA仪号工业标准。
系统拓扑结构见下图2、该系统具有整体集成化、更可靠性、技术先进、扩展性好、价格合理、操作简便。
3、测控范围：生料磨、烧成窑尾、烧成窑头、水泥磨该系统由中央控制室的操作站、中央控制站、现场电场控制室的现场控制站以及工业通讯网络等几部分组成。
系统操作站与服务器通过ETHERNET相连，服务器与控制站通过工业以太网连接、控制站通过profibus-dp过程现场总线与现场控制站相连接。
二、主要测控内容系统分为四个DCS控制站：每个站又细分为若干工艺段生料控制站分为：石灰石破碎及预均化、生料配料、生料磨；窑尾控制站分为：生料如窑、窑尾预分解、废气处理；窑头控制站分为：窑中和窑头喷、粉制备、蓖冷机；水泥磨控制站为：水泥配料、水泥磨、包装。
三、主要功能特点过程现场级的通讯网络：12Mbit/s标准的I/O测控信号接口：数字输入信号（DI）接口为220VACDO接口：无原继电器触点（5A）AI、AO信号接口：4-20MA操作控制级的通讯网络：开放的ETHERNET工业以太网100M/s中央控制站控制软件开发平台：STEP7软件开发平台（PLC）操作站监控软件的开发平台：WINCC组态软件开发平台（人机界面）功能：实时生产过程监视功能：总貌图、工艺段流程图设备开关机控制功能：开关机及连锁故障报警及管理功能实时皱势及历史皱势图生产报表统计和生产管理功能：班报表、日报表、年报表自动故障检测三个操作级别：底→操作员→管理员→维护员四、系统配置1、硬件：S7-400控制站：1个CPU、1个电源模块、1个以太网通讯模块（网卡）、若干个ET200子站）S7-00中央控制器是自控的控制中心它通过工业以太网与服务器相连又通过PROFIBUS-DP现场总线与各个现场控制站ET200分布式I/O相连。
本文导语说到DCS的操作，不少化工人都关心应该从哪儿学起？实际应用中应该注意哪些问题？其实，DCS是现场施工的平面体现，真正要学还是应从现场学起，然后和DCS 的操作界面对应起来。
首先要有扎实的理论基础知识，然后才能结合DCS的操作方案来很好地调整或控制现场。
比如：理解反应时，针对不同的反应，理解温度、压力、流量、组分含量、分布等对反应的影响，多个控制手段，分清主次，弄清各个参数对反应影响的大小，如何调到最优等。
经验人士说，熟读DCS操作手册是第一步，因为这些是经验总结，而后根据实际操作慢慢理解消化。
小7接着上次DCS的介绍，今天来说DCS系统的操作方法。
本文列举的是河南某化工公司离子膜烧碱项目的DCS操作说明。
一、总体说明1.系统软件本规程所涉及的操作均在操作站上实现，系统软件由ADVANTROLPRO 2.50和组态文件构成。
系统的所有操作均在Advantrol软件下实现。
2.本规程提及的术语1）注意：表示涉及的事物或操作可能引起不可预测的危险后果。
2）警告：表示涉及的事物或操作能引起可预见的系统运行故障。
3）危险：表示涉及的事物或操作将引起系统停运，甚至设备损坏及人身伤害。
3.操作员操作职责1）监视DCS系统运行，预防可能产生的危险。
2）随时干预系统运行，确保安全、正常生产。
3）系统授权运行参数的更改。
4.系统异常情况处理1）DCS操作界面数据不刷新（正常情况数据每秒刷新一次），手自动切换无法操作等情况，应联系DCS 维护人员进行维护，同时立即到现场操作。
2）出现变送器故障，自动控制过程应立即切回手动。
3）出现阀门执行机构，回路输出卡件等故障现象，应改为现场操作。
4）出现DCS系统回路输入卡件故障时应把相应控制回路切回手动，并更换故障卡件，检查确认故障消除后方可再次投入自动。
5）DCS系统出现异常断电，应改为现场操作。
重新上电后，要求工程师检查系统情况，检查回路参数等系统数据是否正常，确认各调节阀的开度。
D C S控制系统操作说明DCS控制系统操作说明一、DCS控制系统电源开关顺序1、先开UPS电源开机：按住ON 按键6秒，UPS自动启动关机：按住OFF 按键6秒，UPS自动关闭2、DCS控制柜开关顺序开机：先从背面开始，背面开机顺序：K（总开关）→K1（机柜风扇）→K2（DCS机柜照明）→K3（交换机A HUB01）→K4（PS1电源组件）→K5（PS2电源组件）→K6（PS3 24V电源组件）→K7（外配供电24V电源）；然后是正面，正面开机顺序：开关从上到下依次开启（位置放在I处）。
关机：先从正面，关机顺序：开关从下到上依次关闭（位置放在O处）；然后是背面，背面关机顺序：K7→K6→K5→K4→K3→K2→K1→K备注：机柜风扇不需要开时，可以将开关K1不送电。
3、操作台后电源插座按下按钮灯亮，插座通电；按钮抬起灯灭，断电。
4、按一下显示器电源开关，灯亮显示器开；灯灭，显示器关。
5、按下主机电源按钮，灯亮主机开始启动，进入操作系统。
二、大王工程DCS控制系统操作界面进入顺序鼠标左键双击桌面上的图标SunyTech8.0进入工程管理器操作界面鼠标左键单击人机界面，人机界面字体背景色变蓝，鼠标左键单击打开运行系统（带有人的图像的黄色三角图标）则进入画面运行系统。
在用户登录菜单中选择身份a.工程师密码：456b.操作员密码：123以这两个身份都可以进入大王DCS系统，但以操作员身份进入系统后不能执行退出系统命令。
如果以操作员身份进入，再想退出画面运行系统，可回到登陆画面执行用户管理，重新选择工程师身份进入，这样就可以执行退出系统命令，回到工程管理器画面。
进入系统：点击流程画面即可进入系统的各个画面对系统设备进行操作。
首先进入的是罐区流程图画面每个画面底部都有7个操作按钮，可以分别进入登陆画面、罐区流程、一塔流程、二塔流程、报警、万能报表、数据汇总的画面。
在罐区流程图中可以监控各个罐的液位、装车流量、3台装车鹤管连锁切断阀的控制。
目录第一章DCS系统概述一DCS系统组成介绍1硬件组成2系统硬件配置3控制器二DCS系统概述1系统概述2系统软件应用程序第二章操作界面的调用一操作界面的介绍1主历史窗口2工具条按钮3主窗口4报警栏二操作界面的调用第三章基本操作一操作面板的调用二基本操作1显示回路2控制回路2．1控制面板说明2．2面板操作2．2．1自动与手动切换2．2．2改变设定值2．2．3改变输出值2．3简单回路2．4复杂回路第四章趋势图的调用和操作一趋势图的调用二历史趋势按钮说明三如何查看趋势图第五章 E S D 操作说明一系统概述二画面说明及调用方法三控制回路的操作四报警及连锁系统说明五历史趋势六其他说明第一章DCS系统概述本章主要介绍DELTA V可调节过程系统的概要，简要介绍硬件，描述本概念和术语。
介绍主要软件组成，从帮助系统和联机手册中得到更多信息的方式。
一DCS系统组成介绍1 .硬件组成：DELTA V是由以下几部分组成a.一个DELTA V工作站b.一个用于系统节点的通信网络（可选备用）c.电源d.一个或多个控制器（可选备用）用来执行本地控制，数据管理、输入输出系统和控制网络之间的通讯。
e.每一个控制器都有一个输入输出子系统用来处理现场设备信息f.系统识别器，系统识别器包含在可许证包内，是一个插入到工作站的并进行打印口的连接器，它为每一个DELTA V 系统提供一个独一无二的识别器。
2．系统硬件配置2.1①工程师站一台机——奔腾Ⅱ-400MHZ，内存256M，3.2GB硬盘②操作系统为WINDOWS NT 4.1③—24倍速光驱动—双冗余（1：1)控制网络接口—21英寸显示器标准101踺盘2.2操作员站（9台）①奔腾Ⅱ-400MHZ处理器，内存128M,3.2GB硬盘②操作系统为WINDOWS NT 4.1③24倍速光驱动④双冗余（1：1）控制网络接口⑤21英寸显示器，标准101键盘。
⑥其中常压两台，催化六台，污水一台。
第一章概述CSF106VD21数字式电动机保护主要用于2000kW以下不设纵差保护的高压异步电动机，亦可作2000kW以上的异步机或同步机的后备保护。
CSF106VD21数字式电动机保护主要有以下功能：表1-1 CSF106VD系列数字式电动机保护功能配置CSF106VD22同步电动机综合保护，在CSFVD21基础上将速断保护改为差动保护，适用于任何容量的同步电动机，除具有上述异步电动机综合保护功能外，还具有保护动作跳励磁回路灭磁开关输出接口和同步电动机失步联跳电动机高压开关的输入接口，同步电动机失磁信号输入接口。
装置设有RS232、RS485及LONWORKS接口可与监控系统连接,便于实现四遥及远方通讯。
定时全面的自检系统大大提高了保护的可靠性。
同时，本装置支持GPS（全球卫星定位系统）对时。
其主要的技术特点如下：1）以工业级32位MPU单片机系统为核心部件，采用内部总线方式，芯片内设有ADC、32位CPU、QSM、SRAM、TPURAM、TPU、FLASH EEPROM，总线不出芯片，外围电路全部光藕隔离，采集8路模拟量，占用CPU时间不超过1us，高精度、高速率，可扩展到16路模拟量，在线程序写入FLASH 芯片（ISP），方便软件修改、升级。
2）128×64点大液晶全汉字显示，调试全部为汉字菜单结构，使用方便、直观、信息详尽丰富。
3）采用工业级芯片，表面贴工艺，体积小，抗震、抗干扰能力强、可靠性高。
4）前面板232串口带光电隔离，可在现场实现通讯，提供更加方便友好的调试操作环境。
5）结构上设计合理，全封闭机箱坚固、抗震、抗干扰能力强，机箱小巧，适合安装于保护屏、开关柜等处。
6）该保护共可录入4套保护定值，便于现场运行。
7）可扩展工业级CAN总线，LON总线网络，组网方便、经济、可靠、可与监控系统直接通讯。
8）自动记录故障数据，掉电不丢失，便于事故分析。
9）线路故障时，除提供光报信号外，保护自动弹出全中文故障报告，直观明了，便于维护。
DCS800调试手册1.励磁柜电枢柜查线，DCS800上电2.设置励磁参数3.励磁带电炉检测电流输出4.电机励磁电流输出5.操作台控制励磁电流分合，满磁半磁实现6.晶闸管脉冲触发序列检查7.电枢参数设置8.检查高压进线、电枢风机方向和电枢绝缘9.电枢带电炉监测电流输出波形10.通讯设置11.PLC控制电机空载运行12.电枢大电流试验13.带罐笼调试1.励磁柜电枢柜查线，DCS800上电注意电子板电源和高压的上电顺序：先上电子板电源再上高压，先分高压再分电子板电源，防止产生误触发脉冲。
DCS800各模板技术数据详见DCS800硬件手册。
2.设置励磁参数额定电压、额定电流、主电源电压和DI、DO口根据实际情况而定设置基本数据99.08:ApplMacrofactory99.07:ApplRetoreYe-------恢复出厂值16.09:USISELE某TENDED-------显示所有参数99.02:M1NomVolt130V-------电机额定电压99.03:M1NomCur152A-------电机额定电流99.04:M1BaeSpeed500-------电机额定转速99.10:NomMainVolt330V-------主电源电压99.12:M1UedFe某TypeNotUed-------电机１磁场类型设定速度、电流等保护参数值20.12：M1CurLimBrdge1100%（缺省）-------电机1正桥电流限幅20.13：M1CurLimBrdge20%-------电机1反桥电流限幅20.14：ArmAlphaMa某150度（缺省）-------最大触发角20.15：ArmAlphaMin70度；-------最小触发角启动停止参数设置10.15：OnOffDI7（缺省）-------合闸/分闸命令110.16：StartStopDI8（缺省）-------起/停命令10.20:ConvFanAckNotUed-------模块风机应答10.21:MainContAckNotUed-------主接触器应答电流控制设置:43.01：OperModeSeArmconv(缺省)-------工作模式选择43.02:CurSelAI1-------电流给定选择43.05:ControlModeSelNoFeedFwd-------控制模式选择43.06：M1KpArmCur0.1（缺省）-------电流调节器比例43.07：M1TiArmCur50m（缺省）-------电流调节器积分43.09:M1Arml0.8-------电机1电枢电抗43.10:M1ArmR()13-------电机1电枢电阻43.13：FiringLimModeFi 某Single-------触发限幅模式模拟量数字量输入输出设置15.01：Inde某AO1106-------模拟量输出1索引15.03:ConvModeAO11（0-10VUni）-------模拟输出1类型3.励磁带电炉检测电流输出6.晶闸管脉冲触发序列检查电枢柜左电枢柜右某113某213某213某113BV11V21EEV21V11BAV24V14FFV14V24ADV13V23CCV23V13DCV26V16DDV16 V26CFV15V25AAV25V15FEV22V12BBV12V22EC1D1D1C1上图为DCS800电枢柜的晶闸管排列顺序。
DCS系统操作手册1、系统界面。
打开系统时，系统界面如下：上部为菜单栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜单”，“工程师功能菜单”，“综合功能菜单”，“历史趋势菜单”，“显示表格菜单”，“显示日志菜单”，“系统名称显示”，“报警光字牌”“系统基本属性显示框”。
菜单栏以下为报警栏，可显示10条报警，以点说明方式显示，超过10条报警时，滚动显示。
下部为状态栏，显示系统登录级别、权限位置，还有服务器属性。
中间为工作区，主要的操作、显示等工作的区域。
2、操作员系统登录打开系统进入DCS操作界面时，默认系统运行的操作权限为监视级，即只能进行观察，不可以进行任何操作，操作人员只有登录到操作员级别以上，方可进行各种操作。
登录操作员时要注意，要根据权限位置，登录操作员的用户名不同。
权限位置在系统下侧偏右端，如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”，登录的级别为操作员级。
目前只设置“权限1”和“权限0”两种权限位置。
选择“工程师工程功能菜单”—＞“登录”，登录界面如下：登录操作员时：，权限1对应的操作员登录的用户名为ops，没有密码。
权限0对应的操作员登录的用户名为ops0，没有密码。
登录到操作员后，可对系统进行基本操作，添加趋势，查看报警等。
3、趋势查询操作画面上有各种数据显示点，右键单击该点，选择点趋势，可查看该点的趋势画面。
注意：趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。
点趋势画面如下：上侧，分别显示该点的点名，时间间隔。
时间间隔可以输入从1~60的整数，单位是秒，时间间隔是趋势曲线变化的时间率，即输入5秒，曲线5秒钟变化一次。
趋势曲线的状态可分为“跟踪”和“历史”两种状态，选择跟踪，曲线便根据时间间隔和实际数据变化而实时更新，选择历史则曲线不再变化，而点趋势画面下侧的“前推”和“后推”按钮可用，每推一次即翻一页。
趋势显示的方式分为“曲线”和“数字”两种，选择数字，则点的趋势以数据方式显示。
