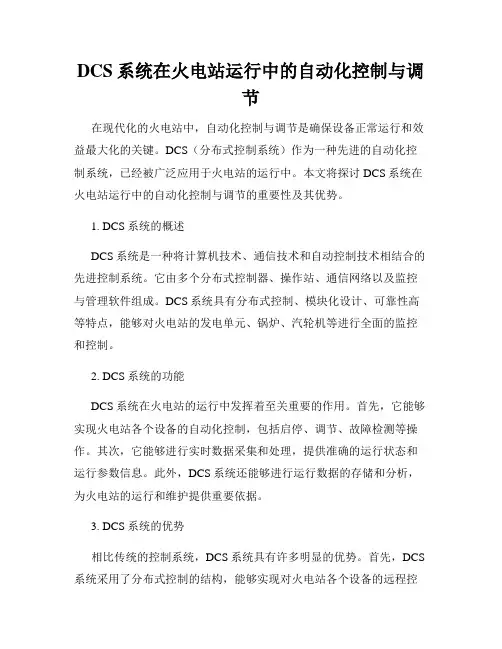

DCS系统在火电站运行中的自动化控制与调节在现代化的火电站中，自动化控制与调节是确保设备正常运行和效益最大化的关键。
DCS（分布式控制系统）作为一种先进的自动化控制系统，已经被广泛应用于火电站的运行中。
本文将探讨DCS系统在火电站运行中的自动化控制与调节的重要性及其优势。
1. DCS系统的概述DCS系统是一种将计算机技术、通信技术和自动控制技术相结合的先进控制系统。
它由多个分布式控制器、操作站、通信网络以及监控与管理软件组成。
DCS系统具有分布式控制、模块化设计、可靠性高等特点，能够对火电站的发电单元、锅炉、汽轮机等进行全面的监控和控制。
2. DCS系统的功能DCS系统在火电站的运行中发挥着至关重要的作用。
首先，它能够实现火电站各个设备的自动化控制，包括启停、调节、故障检测等操作。
其次，它能够进行实时数据采集和处理，提供准确的运行状态和运行参数信息。
此外，DCS系统还能够进行运行数据的存储和分析，为火电站的运行和维护提供重要依据。
3. DCS系统的优势相比传统的控制系统，DCS系统具有许多明显的优势。
首先，DCS 系统采用了分布式控制的结构，能够实现对火电站各个设备的远程控制和监测。
这样一来，不仅可以减少现场操作的人员，还能够提高操作的安全性和精确性。
其次，DCS系统具有良好的灵活性和扩展性，能够根据火电站的需求进行自由配置和升级。
最后，DCS系统能够实现运行数据的实时采集和处理，提供丰富的信息和报表，帮助火电站进行运行管理和优化。
4. DCS系统在火电站中的应用DCS系统在火电站中的应用范围非常广泛。
首先，它可以实现对火电站锅炉的自动调节和燃烧控制。
通过监测燃烧过程中的关键参数，如温度、压力和氧量等，DCS系统能够实现锅炉的稳定运行和高效燃烧。
其次，DCS系统还可以对汽轮机进行自动化控制。
它能够实时监测和调节汽轮机的转速、负荷和温度等参数，确保汽轮机的安全运行和高效发电。
此外，DCS系统还可以对发电单元、冷却水系统、燃料供给系统等进行控制和调节。

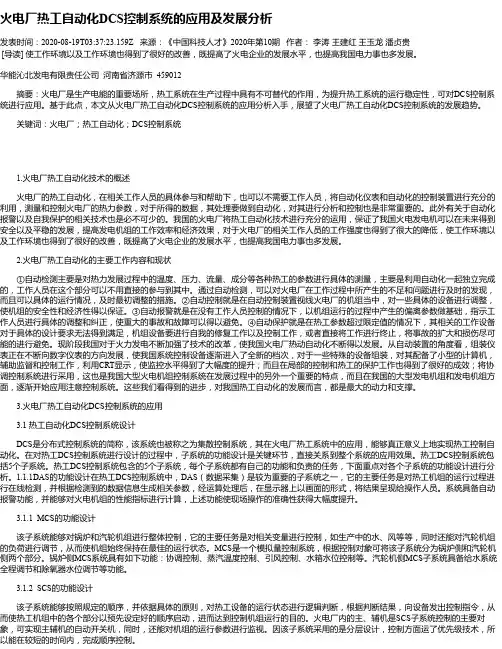

火电厂热工自动化DCS控制系统的应用及发展分析发表时间：2020-08-19T03:37:23.159Z 来源：《中国科技人才》2020年第10期作者：李涛王建红王玉龙潘贞贵[导读] 使工作环境以及工作环境也得到了很好的改善，既提高了火电企业的发展水平，也提高我国电力事也多发展。
华能沁北发电有限责任公司河南省济源市 459012摘要：火电厂是生产电能的重要场所，热工系统在生产过程中具有不可替代的作用，为提升热工系统的运行稳定性，可对DCS控制系统进行应用。
基于此点，本文从火电厂热工自动化DCS控制系统的应用分析入手，展望了火电厂热工自动化DCS控制系统的发展趋势。
关键词：火电厂；热工自动化；DCS控制系统1.火电厂热工自动化技术的概述火电厂的热工自动化，在相关工作人员的具体参与和帮助下，也可以不需要工作人员，将自动化仪表和自动化的控制装置进行充分的利用，测量和控制火电厂的热力参数，对于所得的数据，其处理要做到自动化，对其进行分析和控制也是非常重要的。
此外有关于自动化报警以及自我保护的相关技术也是必不可少的。
我国的火电厂将热工自动化技术进行充分的运用，保证了我国火电发电机可以在未来得到安全以及平稳的发展，提高发电机组的工作效率和经济效果，对于火电厂的相关工作人员的工作强度也得到了很大的降低，使工作环境以及工作环境也得到了很好的改善，既提高了火电企业的发展水平，也提高我国电力事也多发展。
2.火电厂热工自动化的主要工作内容和现状①自动检测主要是对热力发展过程中的温度、压力、流量、成分等各种热工的参数进行具体的测量，主要是利用自动化一起独立完成的，工作人员在这个部分可以不用直接的参与到其中。
通过自动检测，可以对火电厂在工作过程中所产生的不足和问题进行及时的发现，而且可以具体的运行情况，及时最初调整的措施。
②自动控制就是在自动控制装置视线火电厂的机组当中，对一些具体的设备进行调整，使机组的安全性和经济性得以保证。

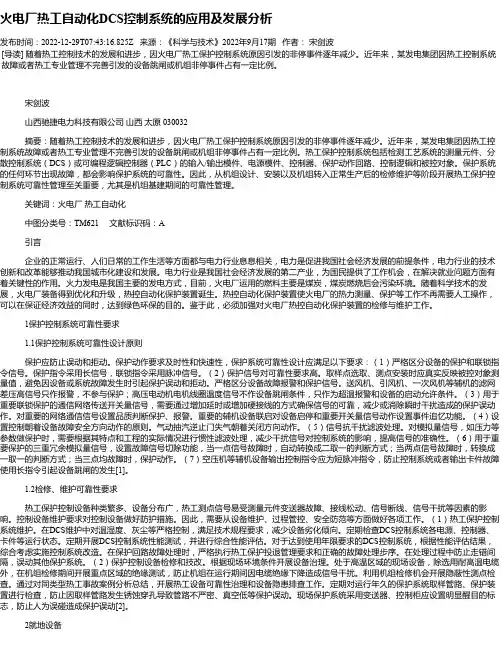

火电厂热工自动化DCS控制系统的应用及发展分析发布时间：2022-12-29T07:43:16.825Z 来源：《科学与技术》2022年9月17期作者：宋剑波[导读] 随着热工控制技术的发展和进步，因火电厂热工保护控制系统原因引发的非停事件逐年减少。
近年来，某发电集团因热工控制系统故障或者热工专业管理不完善引发的设备跳闸或机组非停事件占有一定比例。
宋剑波山西驰捷电力科技有限公司山西太原 030032摘要：随着热工控制技术的发展和进步，因火电厂热工保护控制系统原因引发的非停事件逐年减少。
近年来，某发电集团因热工控制系统故障或者热工专业管理不完善引发的设备跳闸或机组非停事件占有一定比例。
热工保护控制系统包括检测工艺系统的测量元件、分散控制系统（DCS）或可编程逻辑控制器（PLC）的输入/输出模件、电源模件、控制器、保护动作回路、控制逻辑和被控对象。
保护系统的任何环节出现故障，都会影响保护系统的可靠性。
因此，从机组设计、安装以及机组转入正常生产后的检修维护等阶段开展热工保护控制系统可靠性管理至关重要，尤其是机组基建期间的可靠性管理。
关键词：火电厂热工自动化中图分类号：TM621 文献标识码：A 引言企业的正常运行、人们日常的工作生活等方面都与电力行业息息相关，电力是促进我国社会经济发展的前提条件，电力行业的技术创新和改革能够推动我国城市化建设和发展。
电力行业是我国社会经济发展的第二产业，为国民提供了工作机会，在解决就业问题方面有着关键性的作用。
火力发电是我国主要的发电方式，目前，火电厂运用的燃料主要是煤炭，煤炭燃烧后会污染环境。
随着科学技术的发展，火电厂装备得到优化和升级，热控自动化保护装置诞生。
热控自动化保护装置使火电厂的热力测量、保护等工作不再需要人工操作，可以在保证经济效益的同时，达到绿色环保的目的。
鉴于此，必须加强对火电厂热控自动化保护装置的检修与维护工作。
1保护控制系统可靠性要求1.1保护控制系统可靠性设计原则保护应防止误动和拒动。
DCS控制系统详解（化工厂）提起DCS系统，化工人都不陌生，因为它是化工厂的大脑，会根据采集现场仪表（温度、压力、流量、液位等）信号作出判断，让输出的信号对管道的阀门进行控制由于DCS涉及的知识面很广，所以今天只介绍基本结构和原理部分，希望能为工厂中相关操作人员以及初学者提供参考。
01基本结构DCS是Distributed Control System的缩写，直译为“分布式控制系统”。
由于产品生产厂家众多，系统设计不尽相同，功能和特点也各不相同。
国内在翻译时，也有不同的称呼：分散控制系统（简称DCS）集散控制系统（简称TDCS或TDC）分布式计算机控制系统（简称DCCS）02系统组成三站一线：工程师站、操作员站、现场控制站、系统网络1、工程师站对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络接点。
主要功能：提供对DCS进行组态，配置工作的工具软件，并在DCS在线运行时实时监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳工作状态之下。
2、操作员站处理一切与运行操作有关的人机界面（HIS，Human Interface Station，或OI，Operator Interface，或MMI，Man Machine Interface）功能的网络节点。
主要功能：为系统的运行操作人员提供人机界面，使操作员可以通过操作员站及时了解现场运行状态、各种运行参数的当前值、是否有异常情况发生等，并可通过输入设备对工艺过程进行控制和调节，以保证生产过程的安全、可靠、高效。
3、场控制站现场控制站是DCS的核心，是对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。
系统主要的控制功能由它来完成，系统的性能、可靠性等重要指标也都要依靠现场控制站保证。
其设计、生产及安装都有很高的要求，是分散控制系统中的主要任务执行者。
4、系统网络系统网络是连接系统各个站的桥梁。
DCS系统在火力发电中的自动化控制与调节火力发电是一种利用燃烧燃料产生蒸汽驱动汽轮机发电的方式。
随着科技的不断发展，数字控制系统（DCS）在火力发电中的自动化控制与调节起着至关重要的作用。
本文将探讨DCS系统在火力发电中的应用，并分析其优势和挑战。
一、DCS系统简介DCS系统是一种基于计算机技术的分散控制系统，旨在集成监控、控制和调节大规模工业过程。
它由一系列智能控制器、传感器和执行机构组成，通过数字信号传输进行实时通信和数据交换。
DCS系统的主要功能包括数据采集、信号处理、设备控制和报警管理。
二、DCS系统在火力发电中的应用1. 数据采集与监控DCS系统通过连接各个关键设备和传感器，实时采集并监控火力发电过程中的关键数据。
这些数据包括燃烧室温度、压力、流量等，通过可视化界面展示给操作员，以便实时监控电厂的运行状态。
2. 设备控制与调节DCS系统通过智能控制器对火力发电设备进行自动控制和调节。
例如，调节锅炉和汽轮机的负荷，确保其在稳定工作范围内运行；调节给水泵和风机的流量，以达到最佳效能和能源利用。
3. 报警与故障诊断DCS系统能够及时发现火力发电设备中的异常情况，并发出报警信号。
操作员可以快速定位故障源，并采取相应措施，以减少生产停机和损失。
三、DCS系统的优势1. 高度集成化DCS系统可以集成多个子系统，通过标准化接口和统一的数据通信协议，实现不同设备之间的信息共享和协同工作。
这样可以提高系统的编程效率和数据处理能力。
2. 灵活可扩展DCS系统的架构设计可以根据需求灵活扩展，适应不同规模和复杂度的火力发电厂。
同时，它也支持与其他系统的互联互通，实现更高级别的控制和优化。
3. 可靠与稳定DCS系统采用冗余设计和自动备份机制，以确保系统的可靠性和稳定性。
即使在某个子系统发生故障的情况下，整个系统仍能正常运行，不会影响火力发电的连续性。
四、DCS系统的挑战1. 安全性与可靠性保障火力发电是一个高风险行业，DCS系统对安全性和可靠性要求极高。
火力发电厂DCS控制系统摘要：发电领域中，DCS系统应用较为广泛，在发电工作效率与故障控制方面起到了一定的基本作用。
该系统在发展过程中受到诸多因素的影响，出现了很多不足，因此为了能够降低这些不足和问题发生的几率，需要有针对性地采取有效措施，从而发挥其自身作用。
关键词：火力发电厂；DCS控制系统1.DCS相关概述1.1 DCS定义DCS是分布式控制系统的英文缩写，国内一般习惯称之为集散控制系统。
这种集散控制系统的运行控制过程以及功能的实现需要以多组计算机为依托，通过4C技术的应用，实现控制、操作、管理等全过程的自动化，有效减少了人工作业量，受到各行各业的青睐，推动了我国社会经济的工业化发展进程。
1.2 DCS控制系统的工作原理DCS是相对于集中式控制系统而言的一种新型计算机控制系统，是在集中式控制系统的基础上发展、演变而来的。
目前DCS系统包括三大部分：带I/O部件的控制器、通讯网络和人机接口。
操作站是DCS的重要组成部分，工程师站给控制器和操作站组态，历史站记录生产过程的历史数据，三者集中在一起使DCS系统通信功能增强，信息传输速度和吞吐量加快加大，为信息的综合管理提供了基础。
1.3 DCS控制系统应用优势1.3.1提升系统可靠性DCS系统通常是由信号控制，软件控制，硬件设备构成，通过采取有机控制模式进行离散环境的集中监管，从而对生产流程进行全面优化。
在此过程中，电路系统和相关硬件均能够实现全面控制，从而使多变量得到进一步优化，在某种情况下，单回路控制是DCS控制系统中不可或缺的一部分。
DCS控制系统应用过程中，在一定程度上改进信号传输形式，使用二进制数字信号代替传统的电子模型信号，在实现信号传输过程中，具有较为明显的优势。
不仅能够更为有效的抵抗外界干扰。
同时也在很大程度上提升信号传输精准度和传输质量，大大降低信号传输误差，确保实现更为准确的信号传输。
与此同时，DCS系统构架也随着传输信号的简洁化而简化，确保简化处理不必要线路及抗干扰器，大大提升DCS控制系统信号传输的可靠性和有效性。
火电厂与现场总线控制系统FCS阅读：[371] 作者：周明发表日期：2019-1-15一、前言发电厂是一个大型、复杂、快速而又相当精密的控制对象，例如汽轮机虽如此庞大，但对其制造精度的要求一点也不低于对世界上最为精密的瑞士机械手表的精度要求，发电厂许多设备的响应速度都是以毫秒级单位来计算的……。
正因为如此，电站对新型控制系统及新技术有着强烈的渴望。
早在五十至六十年代，发电厂的自动化程度就是国民经济各行各业中最高的，它当时采用的新型仪表与最先进的闭环控制系统，是在其它行业里见不到的。
但是，由于电站运行的特殊机理及在国民经济中的特殊地位，使得它在对待新型控制系统的采用上存在着复杂的矛盾状态。
一方面是对新型控制系统的渴望，尤其是对于大容量、高参数的发电机组，若没有热工自动化，已到了无法运行的地步；但又因为对运行可靠性的特殊要求，使得发电厂在采用新型控制系统方面又显得十分的谨慎，有时甚至十分保守。
我们是否可以得出这样一种印象，即在九十年代才走向实用化的新型控制系统FCS，短期内在电站被广泛采用似乎是不可能的。
现在需要补充说明的是，十余年前DCS系统在电站的应用情况大家应当记亿犹新。
当初明文规定，只准在300MW以上火电机组上试点采用DCS，但是行文的油墨末干，DCS系统在电站已被广泛采用。
目前，300MW以上的火电机组，不论是国产机组还是引进机组，都无一例外的采用DCS，就连200MW、100MW机组也在使用DCS来进行改造，甚至于一些自备电厂的25MW、12MW的火电机组也采用了DCS系统。
这主要是由于DCS系统给电站安全生产与经济效益等方面带来的正面作用，是以往任何控制系统无法与其相提并论的。
那么，FCS系统又会怎样呢? ’在论坛、讲座及技术交流会上，FCS系统组织或公司的发言人在他们的发言中谈及他们开发的FCS时，我们可能会听到这样的话，即他们开发的FCS系统适用于电站，或者说该系统的应用领域包含电站。

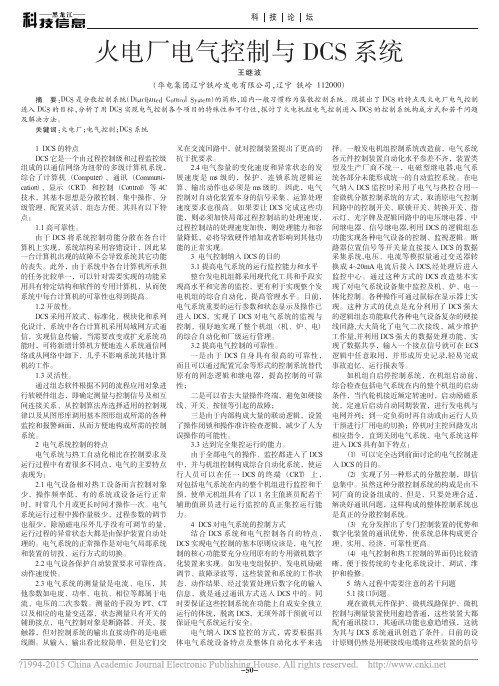

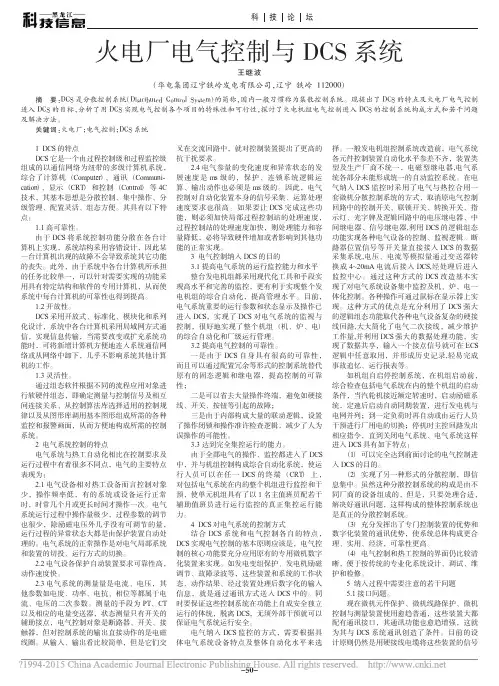

火电厂电气控制与DCS系统【摘要】本文阐明了DCS系统和电气系统的特点，对使用DCS系统的目的进行了说明，对相关控制方法和其中要注意的若干问题进行了深入探究。
【关键字】电气控制、DCS系统前言火力发电在电力建设中扮演了重要的角色，随着科技不断发展，人们对火电厂电气控制的要求也逐渐变高。
因此更要对电气控制的方法进行探究，提高可行性和科学性。
DCS系统和电气系统的特点1.DCS系统的特点DCS是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机、通讯、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。
DCS系统具有高可靠性、开放性、灵活性的特点，下面逐个进行说明。
（1）高可靠性。
由于DCS将系统控制功能分散在各台计算机上实现，系统结构采用容错设计，因此某一台计算机出现的故障不会导致系统其它功能的丧失。
此外。
由于系统中各台计算机所承担的任务比较单一，可以针对需要实现的功能采用具有特定结构和软件的专用计算机，从而使系统中每台计算机的可靠性也得到提高。
与此同时还省去了大量的操作终端，避免了接线、开关、按钮等引起的鼓掌，由于内部构成有联动逻辑，设置了操作闭锁检查逻辑，减少了人为误操作的可能性，在很大程度上加强了可靠性。
（2）开放性。
DCS采用开放式、标准化、模块化和系列化设计，系统中各台计算机采用局域网方式通信，实现信息传输，当需要改变或扩充系统功能时，可将新增计算机方便地连人系统通信网络或从网络中卸下，几乎不影响系统其他计算机的工作。
（3）灵活性。
通过组态软件根据不同的流程应用对象进行软硬件组态，即确定测量与控制信号及相互间连接关系、从控制算法库中选择适用的控制规律以及从图形库调用基本图形组成所需的各种监控和报警画面，从而方便地构成所需的控制系统。
电气系统的特点电气系统与热工自动化相比在控制要求及运行过程中有着很多不同点，电气的主要特点表现为：电气设备相对热工设备而言控制对象少，操作频率低，有的系统或设备运行正常时，时常几个月或更长时间才操作一次。
火力发电站/垃圾焚烧发电站以DCS软件实现各个现场工艺过程控制的功能，构成DCS的应用系统包含：•DAS系统（数据采集系统）•CCS系统（或称MCS系统，即模拟量控制系统）•FSSS系统（锅炉炉膛安全监视系统）•DEH系统（汽轮机数字电液调节系统）•SCS系统（顺序控制系统）•ETS系统（汽轮机保护系统）•ECS系统（电气控制系统）•TSI系统（汽轮机仪表监视系统）•MEH系统（小汽轮机数字电液调节系统）•BPCS系统（旁路控制系统）DCS是设备系统名称，MCS、SCS是工艺系统名称，后者是组态的范畴，前者是软硬件结合的装置，是实现工艺控制的物质基础DCS 是一个软件硬件结合的自动控制系统，MCS和SCS只是从工艺的角度说明了一部分设备在控制系统中的作用，单独的分出来，有利于维护者分清设备，便于维护，mCS模拟量控制和SCS顺序控制，在程序里是相互渗透的，严格来说MCS用于调节，SCS用于连锁式不对的，模拟量也是会根据工艺参与连锁的。
开关量也能参与调节。
特别一些重要的模拟量，工艺要求设置连锁值，由开关量参与调节和保护设备。
在控制方面两者分不开，只是从工艺角度根据其主要的作用人为分出来。
MCS简介CCS是一种连续的调节系统（Continuious Control System），被控的变量是模拟量。
电站的最终目标是满足电网负荷要求，要靠锅炉和汽轮发电机共同配合，由于两者特性有较大差异，所以为了既满足电网需求，又能使机组安全稳定运行，必须协调锅炉和汽轮机之间的运行，所以需要一种负荷协调控制系统（Coordinated Control System）。
这种系统往往是将被控量与设定值进行比较，经调节器运算后输出控制信号，使被控量发生变化，最终使被控量等于或接近设定值，系统是一个闭合的回路。
所以又称其为闭环控制系统（Closedloop Control System）。
所以CCS术语有三种来源，但本质上并无很大区别。
