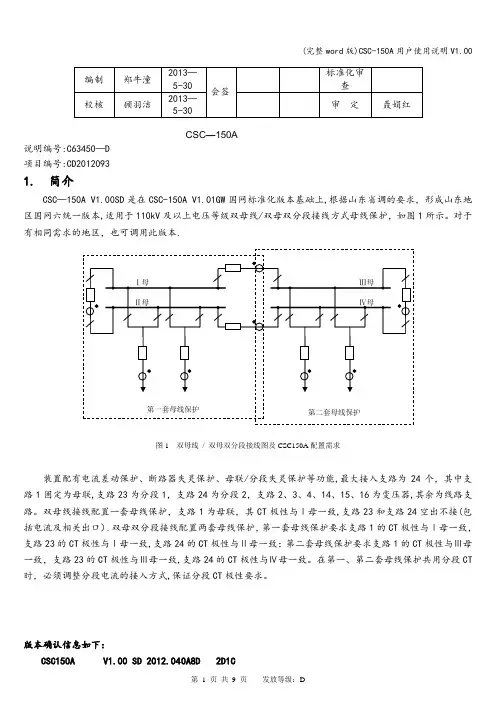

(完整word版)CSC-150A用户使用说明V1.00

CSC—150A说明编号:C63450—D项目编号:CD20120931. 简介CSC—150A V1.00SD是在CSC-150A V1.01GW国网标准化版本基础上,根据山东省调的要求，形成山东地区国网六统一版本,适用于110kV及以上电压等级双母线/双母双分段接线方式母线保护，如图1所示。

对于有相同需求的地区，也可调用此版本.图1 双母线/ 双母双分段接线图及CSC150A配置需求装置配有电流差动保护、断路器失灵保护、母联/分段失灵保护等功能,最大接入支路为24个，其中支路1固定为母联,支路23为分段1，支路24为分段2，支路2、3、4、14、15、16为变压器,其余为线路支路。

双母线接线配置一套母线保护，支路1为母联，其CT极性与Ⅰ母一致,支路23和支路24空出不接(包括电流及相关出口）.双母双分段接线配置两套母线保护，第一套母线保护要求支路1的CT极性与Ⅰ母一致，支路23的CT极性与Ⅰ母一致,支路24的CT极性与Ⅱ母一致；第二套母线保护要求支路1的CT极性与Ⅲ母一致，支路23的CT极性与Ⅲ母一致,支路24的CT极性与Ⅳ母一致。

在第一、第二套母线保护共用分段CT 时，必须调整分段电流的接入方式,保证分段CT极性要求。

版本确认信息如下：CSC150A V1.00 SD 2012.04 0A8D 2D1C制造编码 0100 SD 2012.04 C F49 2D1C描述信息 V1.00 SD 2012.04 D428 2D1C开入1 V1。

2e 2009。

03 78A5开入2 V1。

1e 2009.03 3E70开入3 V1.1e 2009。

03 3E70开入4 V1.1e 2009.03 3E70开入5 V1。

1e 2009。

03 3E70开入6 V1。

1e 2009。

03 3E70开入7 V1.1e 2009.03 3E70开出1 V1。

02 2004.08 49B7开出2 V1.02 2004.08 49B7开出3 V1.0b 2007.05 A8BC开出4 V1。

CSC-150数字式母线保护装置说明书

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持电话：010-******** 传真：010-********重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-150数字式母线保护装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的操作密码是：8888。

目录第一篇装置性能介绍 (1)1 概述 (1)1.1适用范围 (1)1.2装置主要特点 (1)1.3装置执行标准 (5)2 技术条件 (5)2.1环境条件 (5)2.2电气绝缘性能 (5)2.3机械性能 (6)2.4电磁兼容性 (7)2.5安全性能 (7)2.6热性能（过载能力） (8)2.7功率消耗 (8)2.8输出触点容量 (8)2.9装置主要功能 (9)2.10装置主要技术参数 (9)3 装置硬件 (10)3.1装置结构 (10)3.2装置功能组件概述 (11)3.3交流插件（AC） (14)3.4保护CPU插件（CPU） (15)3.5通讯管理插件（MASTER） (15)3.6开入插件（DI） (15)3.7开出插件（DO） (16)3.8电源插件（POW） (16)4装置软件 (16)4.1保护程序整体结构 (16)4.2主保护 (17)4.2辅助功能 (41)5 开箱检查 (51)6 安装调试 (52)6.1安装 (52)6.2通电前的检查 (52)6.3绝缘电阻测量 (53)6.4直流稳压电源通电检查 (54)6.5装置设置 (55)6.6软件版本号及CRC校验码检查 (58)6.7定值整定及定值区切换 (58)6.8保护压板投退 (58)6.9打印功能检查 (60)6.10开入检查 (60)6.11开出传动试验 (61)6.12模/数转换检查 (65)6.13模拟短路故障试验 (66)6.14投运 (73)7. 整定值及整定计算说明 (73)7.1差动保护 (74)7.2断路器失灵保护 (76)7.3充电保护 (77)7.4过流保护 (78)7.5系统定值 (81)7.6定值整定说明 (82)8 装置接线及端子说明 (87)8.1背板端子排布示意图 (87)8.2装置端子说明 (88)9 人机接口及其操作 (88)9.1菜单结构 (88)9.2显示流程 (88)9.3密码说明 (89)10.1装置投运前检查 (100)10.2运行中的注意事项 (101)10.3常见故障及对策 (101)11 典型保护报告分析 (102)12 运输、贮存 (102)13 附图 (102)13.1装置各插件联系图 (103)13.2装置背板后视图 (104)13.3CSC-150/1面板布置图 (105)13.4CSC-150/2模拟盘布置图 (108)13.5CSC-150/1背板端子图 (110)13.6CSC-150/2背板端子图........................................................... 错误!未定义书签。

CSC-285V数字式PT保护(测控)装置说明书(0SF...

4.5
装置在驱动跳闸出口触点、点亮面板相应的LED指示灯，驱动事故信号触点以及发送故障报告时，同时记录故障时刻有重要参考价值的数据以便于故障分析。事故发生时，这些记录信息自动显示在装置界面，同时通过通信端口实时传递到站级控制中心。装置可保存最近40次的设备故障记录（掉电不丢失），可通过装置操作界面或通信端口调阅，故障记录包含的主要信息有：
d)全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；
e)完善的软硬件自检功能和免调节电路设计，安装调试更简单；
f)人机接口界面友好、操作简便，五个指示灯实时指明装置运行状态，中文显示液晶一目了然；
g)装置具备软件对时和硬件对时功能，能够自适应网络对时、GPS脉冲对时及B码对时；
3.4
CPU模块是本装置的核心模块，包含CPU系统、模拟量采集系统、开关量输入/输出系统、实时硬时钟系统和高速通信系统。采用多层印制板和表面贴装工艺制作，并采取了多种抗干扰隔离措施。
3.5
并列模块提供电压并列/解并列等功能，并起到电气隔离的作用。
3.6
MMI模块采用内部通信方式与CPU模块进行数据交换，为用户提供对装置的本地操作接口，包括LCD显示屏、LED指示灯、操作按键以及RS232调试端口。
d)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
2.2
2.2.1
装置能承受GB/T14598.3（eqv IEC60255-5）规定的交流电压为2kV（强电回路）或500V（弱电回路）、频率为50Hz、历时1min的介质强度试验，而无击穿和闪络现象。
2.2.2
b）交流电压回路：在额定电压下不大于0.5VA/相。
2.7
a）跳闸触点容量：在电压不大于250V、电流不大于1A、时间常数L/R＝5±0.75ms的直流有感负荷回路中，触点断开容量为50W，长期允许通过电流不大于5A；

CSC121A讲稿

保护功能：综合重合闸
重合闸的放电条件： a)重合闸方式在停用位置； b)重合闸在单重方式时保护动作三跳或开关断开三相； c)有发变组三跳开入； d)I线和II线同时或先后（在同一个重合闸周期内）启动重合闸； e)重合闸启动过程中，收到相邻断路器合闸信号后又收到保护动作信号。则认为相邻断路器先合到永久故障，给重合闸放电。 f)收到外部闭锁重合闸信号（如手跳、永跳、操作箱失电闭锁重合闸等）； g)重合闸启动前，收到低气压闭锁重合闸信号，经200ms延时后“放电”。 h)失灵保护、死区保护、三相不一致、充电保护动作的同时“放电”。 i)重合闸出口命令发出的同时“放电”； j)重合闸“充电”未满时，跳闸位置继电器TWJ动作或有保护启动重合闸信号等开入； k)装置出现“致命”错误而告警I。
保护功能：三相不一致保护
三相不一致保护功能可经零序电流、负序电流和三相跳位不一致三种元件判别开放，还可经重合闸启动闭锁，这四种方式均可由控制字投退。启动元件：三相不一致保护由三相不一致输入触点启动，三相不一致输入触点消失则三相不一致保护复归。三相不一致输入触点由分相断路器辅助触点或分相位置继电器触点组合成的断路器三相不一致状态触点提供。若长期有三相不一致输入触点信号，则告警，报“闭锁不一致保护”。三相不一致保护的动作条件：三相不一致保护已启动，满足跳位不一致和单相启动重合闸闭锁条件后，大于三相不一致零序或负序电流定值（当三相不一致经零序或负序电流开放时），等待延时（TBP）到后三相不一致开出输出接点闭合。
瞬时重跳功能失灵保护启动后，收到单相跳闸命令，且相应相电流大于失灵高定值，则瞬时重跳该相。跳闸命令或电流收回，瞬时重跳命令收回。若收到两相或三相跳闸命令，任一相电流大于失灵高定值，则瞬时重跳三相。若同时收到两侧的跳闸命令或收到跳闸命令时还有沟通三跳信号（从重合闸模块来），且任意相电流大于失灵高定值，则瞬时重跳三相。外部跳闸命令收回或电流条件不满Ⅰ段 a）启动条件： (1)电流突变量启动则充电保护启动； (2)过流辅助启动则充电保护启动； (3)零序辅助启动则充电保护启动。 b）动作条件： (1)充电保护启动； (2)任一相达到充电保护Ⅰ段电流定值，经一段延时后出口跳闸。

CSC 数字式母线保护装置调试方法

CSC-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。

装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。

装置由一个8U保护机箱和一个4U 辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。

2. 调试与检验项目通电前检查直流稳压电源通电检查绝缘电阻及工频耐压试验固化CPU软件装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。

g) 装置开入开出自检功能打印功能检查开入检查开出传动试验模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。

保护功能试验a) 各种保护动作值检验和动作时间测量。

b) 整组试验。

直流电源断续试验高温连续通电试验定值安全值固化3. 检验步骤及方法通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。

b) 对照装置的分板材料表，逐个检查各插件上元器件应与其分板材料表相一致，印刷电路板应无机械损伤或变形，所有元件的焊接质量良好，各电气元件应无相碰，断线或脱焊现象。

CSC-161 系列数字式线路保护装置说明书

1 概述 ................................................................ 1
1.1 CSC-160 系列保护装置适用范围........................................................................... 1 1.2 CSC-160 系列保护装置主要特点........................................................................... 3 1.3 装置外形尺寸和安装尺寸...................................................................................... 4 1.4 装置外观.................................................................................................................. 5 1.5 装置执行的标准...................................................................................................... 5 1.6 CSC-161 系列装置的适用范围............................................................................... 5 1.7 本说明书适用范围.................................................................................................. 5

CSC-121说明书

第一篇装置的技术说明1概述1.1 适用范围CSC－121A数字式综合重合闸及断路器辅助保护装置（以下简称装置或产品）是由单片机实现的数字式保护装置，主要适用于220kV及以上电压等级的一个半断路器接线方式。

装置包括综合重合闸、失灵保护、死区保护、充电保护、三相不一致保护等功能元件,可以满足一个半断路器接线中综合重合闸和断路器辅助保护按断路器装设的要求。

对于一个半断路器接线方式，无论是中间断路器还是边断路器，装置的软硬件都是相同的。

2。

10 装置主要功能装置具有以下功能：a) 综合重合闸功能。

装置提供单相重合闸、三相重合闸、综合重合闸、重合闸停用四种方式可选。

可接入断路器两侧的启动重合闸回路,满足一个半断路器中间断路器的要求，且边断路器和中间断路器软硬件相同，为现场使用提供了方便；b）失灵保护。

失灵启动提供了三级跳闸逻辑，即瞬时重跳本断路器,线路保护单跳未断开开关延时三跳本断路器，开关失灵延时跳相关断路器；除相过流开放失灵保护外,并提供了负序电流、零序电流开放失灵保护，满足反措中关于发变组失灵保护的要求；c)死区保护。

为TA与开关之间的保护死区专门设计的保护元件；d) 三相不一致保护，由三相不一致开入启动，可经零序电流、负序电流、跳位等元件开放。

e) 充电保护，线路投运或失去保护时投入的过流保护，设两段，可分别投退，并可设置手合充电短时投入或长期投入.2。

11 装置主要技术参数2。

11.1额定参数a) 直流电压：220V或110V（按订货要求）；b) 交流电压：检同期电压：100V或100/3V；c）交流电流：5A或1A（按订货要求）；d）频率:50Hz。

2.11.2 整定范围装置整定范围见定值清单。

2.11.3 动作值误差a) 电流动作值误差不超过±3％；b）电压动作值误差不超过±1V；c）延时段动作值误差不超过±25ms。

2。

11.4 精确工作范围交流采样的精确工作范围：电压回路 1V～100V（有效值）；电流回路0.1In～30In（有效值）；3 功能原理说明3。

CSC-299系列数字式低压保护测控装置说明书(0SF455034)_V1.0

2) 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。如有随机资料，请以随机资料为准。
3) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4) 请使用合格的测试仪器和设备对装置进行试验和检测。 5) 装置如出现异常或需维修，请及时与本公司服务热线联系。
目次
第一篇 CSC-299 系列数字式低压保护测控装置综述 .............................. 1
第六篇 CSC-299G 数字式 PT 测控装置 .................................................. 55
1.装置简介 .................................................................... 55 2.主要功能及技术参数........................................................... 55 3.装置定值清单 ................................................................ 56 4.装置端子说明 ................................................................ 59 5.附录 ........................................................................ 61 6.订货须知 .................................................................... 64
CSC-299 系列数字式低压保护测控装置说明书

CSC-123A数字式短引线保护装置说明书（0SF[1].4（精）

如果产品与说明书有不符之处,请您及时与我公司联系,我们将为您提供相应的服务。

技术支持电话:010-******** 传真:010-********重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置,请您务必注意以下重要提示:1本说明书仅适用于CSC-123A数字式短引线保护装置V1.0*版本的保护装置。

2请仔细阅读本说明书,并按照说明书的规定整定、调试和操作。

若有特殊订制,请以工程说明书、工程资料为准。

3为防止装置损坏,严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4请使用合格的测试仪器和设备对装置进行试验和检测。

5装置如出现异常或需维修,请及时与本公司服务热线联系。

6本装置的操作密码是:8888。

7本说明书是在V1.02版本说明书基础上作了如下改进:(1 按公司标准化模板编辑排版;(2 增加了开入、开出板的电气原理图;(3 增加了试验项目及试验方法。

目录第一篇装置的技术说明 (11 概述 (11.1适用范围 (11.2主要特点 (11.3装置执行的标准 (22 技术条件 (32.1环境条件 (32.2电气绝缘性能 (32.3机械性能 (32.4电磁兼容性 (42.5安全性能 (42.6热性能(过载能力 (4 2.7功率消耗 (42.8输出触点容量 (42.9装置主要技术参数 (53 装置硬件 (63.1装置结构 (63.2装置功能组件概述 (7 3.3交流插件 (73.4CPU插件 (73.5管理插件 (83.6开入插件 (83.7开出插件 (83.8人机接口 (83.9电源插件 (84 装置软件 (94.1保护功能原理 (94.2保护启动元件 (104.3低定值比率制动式电流差动保护元件(10 4.4高定值比率制动式电流差动保护元件 (11 4.5简单电流差动保护Ⅰ段元件 (114.6简单电流差动保护Ⅱ段元件 (124.7装置原理框图 (124.8异常检测和判别 (13第二篇用户安装使用 (145 开箱检查 (146 安装调试 (146.1安装 (146.2调试 (146.3开入量检查 (186.4开出传动 (186.5模拟量通道检查 (196.6整组试验 (207 整定值及整定计算说明 (227.1保护定值清单 (227.1.1 保护定值 (227.1.2 保护定值整定说明 (237.2装置参数 (238 装置接线及端子说明 (248.1装置交流典型接线图 (248.2CSC-123A端子说明 (249 人机接口及其操作 (279.1装置正面布置图 (279.2正常运行与显示 (289.3菜单结构 (2910 运行及维护 (3210.1装置投运前检查 (3210.2运行情况下注意事项 (3210.3装置更换软件或功能组件后的操作 (32 10.4更换开入和开出插件后的操作 (3310.5更换交流插件后的操作 (3310.6几点说明 (3311 保护报文汇总 (3411.1事件报文 (3411.2告警报文 (3411.3运行报文 (3512 动作报告的格式及典型报告分析 (36 12.1装置的动作报告 (3612.2装置的录波报告 (3613 运输、贮存注意事项 (4014 订货须知 (4015 附录:按控制位显示的保护定值 (40 15.1保护定值 (4015.2保护控制字 (4115.3通讯参数 (4116 附录:字符和中文字符集 (4216.1使用说明 (4216.2ASCⅡ16进制字符表 (4216.3中文字符表 (4317 附图 (47附图1交流插件原理图 (47附图2CPU插件原理框图 (48附图3管理插件原理框图 (49附图4开入插件原理图 (50附图5开出插件原理图 (51附图6电源插件原理图 (52附图7装置背板端子图 (53第一篇装置的技术说明1 概述1.1 适用范围CSC-123A数字式短引线保护装置适用于220kV及以上电压等级一个半断路器接线方式。

北京四方说明书

1)纵联方向距离（相间和接地距离）、纵联零序方向保护。

与远方信号传输装置配合，可构成专用闭锁式、允许式或复用闭锁式保护，逻辑由保护控制。

2)三段相间距离和三段接地距离保护，以及快速距离Ⅰ段保护。

3)四段零序方向保护和零序反时限保护，零序Ⅰ段自动带方向。

非全相时，设置了不灵敏Ⅰ段、带延时的零序Ⅳ段(T04－500ms)和零序反时限保护。

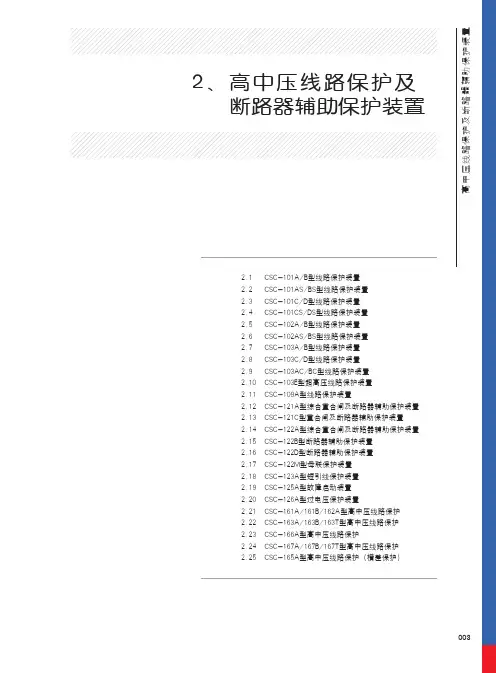

高中压线路保护及断路器辅助保护装置0056)通过了IEC61000-4标准中相关EMC的10项抗扰度最高等级要求。

7)装置可以选择提供3路高速的电(或光)以太网接口、2路LonWorks网络和RS-485接口、串行打印接口。

8)可采用IEC60870-5-103规约、四方继保CSC-2000规约或IEC61850标准通信，实现与变电站自动化系统和继电保护故障信息系统的接口。

9)满足网络对时、脉冲对时、IRIG-B码对时方式的要求。

10)大容量的故障录波，兼容COMTRADE格式。

可以保存不少于24次的扰动录波, 不少于2000条事件的记录，停电不丢失。

11)液晶显示采用汉化操作菜单，并提供四个快捷功能键，可以实现“一键化”操作。

12)动作过程透明化。

装置可以记录保护内部各元件的动作过程、逻辑过程和各种计算值，可通过上位机管理软件CSPC分析保护动作的全过程。

主要技术指标功率消耗1)直流电源回路：正常工作时，不大于40W；当保护动作时，不大于50W。

2)交流电流回路：当In=5A时，不大于0.3VA/相；当In=1A时，不大于0.1VA/相。

3)交流电压回路：在额定电压下不大于0.3VA/相。

额定参数交流电压Un：57.7V；线路抽取电压Ux：100V或57.7 V。

交流电流In：5A或1A。

交流频率：50Hz。

直流电压：220V或110V。

开入输入直流电压：24V(默认)，也可以选择220V或110V。

整组动作时间1)线路近端金属性故障，主保护平均动作时间不大于15ms。

CSC-121AE 说明书-V1.00GS

3 装置硬件 ........................................................................................................................... 7
3.1 装置结构 .........................................................................................................................................7 3.2 装置功能组件概述 .........................................................................................................................8 3.3 CPU插件 ..........................................................................................................................................8 3.4 管理板 .............................................................................................................................................8 3.5 GOOSE插件 ....................................................................................................................................8 3.6 开入板（选配） .............................................................................................................................9 3.7 开出插件（选配） .........................................................................................................................9 3.8 电源插件 .........................................................................................................................................9 3.9 人机接口（MMI） ........................................................................................................................9 3.10 光纤通道接口 ...............................................................................................................................9

CSC-211数字式保护测控装置说明书_V2.00

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持电话：0 传真：0重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于版本以上程序的CSC-211数字式保护测控装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的操作密码是：8888，出厂设置的操作密码为7777。

7)出版号是说明书的版本号，不代表软件版本号。

8)保护信息点表（含103及CSC-2000规约）另有相关文件说明。

目录第一篇装置的技术说明................................................................... 错误!未定义书签。

1概述.............................................................................................. 错误!未定义书签。

适用范围.................................................................................................... 错误!未定义书签。

装置主要特点............................................................................................ 错误!未定义书签。

CSC-211数字式保护测控装置说明书

b）合闸电流：～4A。
3
3.1
装置机箱高度为4U、宽度为英寸，符合IEC60297-3标准，整体嵌入式安装，后接线，安装开孔尺寸见图3－1。
图3-1 装置外形尺寸及安装开孔尺寸
3.2
装置采用功能模块化设计思想，不同的产品由相同的功能组件按需要组合配置，实现了功能模块的标准化。装置由交流插件、CPU插件、逻辑插件、出口插件、电源插件、通信插件以及人机接口组件构成，硬件结构图如图3-2。
b）其它触点容量：在电压不大于250V、电流不大于0.5A、时间常数L/R为＝5±的直流有感负荷回路中，触点断开容量为30W，长期允许通过电流不大于3A。
2.9
2.9.1额定参数
a）直流电压：220V或110V（按订货要求）；
b）交流电压：100V或 V；
c）交流电流：5A或1A（按订货要求）；
d）频率：50Hz/60Hz。
3.10
MMI模块安装在装置前面板内，其他插件由后面插拔，图3－3为装置插件布置图，该图指出了标准配置下的插件位置及排列顺序，工程应用中，插件布置图可能随着硬件配置的不同有所差异，具体情况请参照各装置背板端子图。
图3-3 插件布置图
4
4.1
测量表计功能包括设备的实时运行数据（电流、电压、功率）计算、运行累计值（电度量）计算以及外部电度表脉冲输入（P、Q）计数。其中实时运行数据计算和运行累计值计算由独立的电度计量模块完成，CPU模块负责外部电度表脉冲输入计数。运行累计值和脉冲计数值掉电不丢失，可以在装置上电后从内部存储器重新载入。
2.9.2整定范围
a）电流整定范围：0.05In～20In；
b）电压整定范围：～；
c）频率整定范围：～；
d）短时间定值整定范围：～；

CSC-150数字式母线保护装置说明书

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持电话：传真：重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-150数字式母线保护装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的操作密码是：8888。

目录第一篇装置性能介绍1 概述1.1 适用范围CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器接线等多种接线型式，最大接入单元为24个（包括线路、元件、母联及分段开关）的数字式成套母线保护装置（以下简称装置或产品）。

1.2 装置主要特点◇高性能、高可靠、大资源的硬件系统采用DSP和MCU合一的32位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算。

保持了总线不出芯片的优点，有利于保护装置的高可靠性。

大容量的故障录波，储存容量达4M，全过程记录故障数据，可以保存不少于24次。

完整的事件记录和动作报告，可保存不少于2000条动作报告和2000次操作记录，停电不丢失。

◇硬件自检智能化装置内部各模块智能化设计，实现了装置各模块全面实时自检。

模拟量采集回路采用双A/D 冗余设计，实现了模拟量采集回路的实时自检。

CSC-211数字式线路保护装置

CSC 211 数字式线路保护测控装置1 装置简介CSC 211为适用于66kV及以下电压等级的中性点非直接接地系统的线路保护及测控装置，可在开关柜就地安装。

2 主要功能及技术参数2.1 保护功能⏹三段式可经低电压闭锁的定时限过流保护（可经方向闭锁），其中Ⅲ段可整定为反时限段⏹三段定时限零序过流保护（可经方向闭锁），其中Ⅲ段可整定为反时限段⏹小电流接地选线⏹过负荷保护（跳闸或告警信号可选）⏹合闸加速保护（前加速、后加速和手合后加速）⏹低周减载保护⏹低压解列功能⏹三相重合闸(检同期、检无压或非同期)⏹32组定值区⏹故障录波2.2 测控功能⏹9路开入遥信采集、装置遥信变位、事故遥信⏹正常断路器遥控分合、小电流接地探测遥控分合⏹U a、U b、U c、I a、I c、P、Q、COSф、F等模拟量的遥测⏹正向/反向有功电度，正向/反向无功电度⏹各种事件SOE等⏹2路脉冲P、Q输入2.3 技术参数额定参数直流电压：220V/110V交流电压：100V或3/100V 交流电流：1A/5A系统频率：50Hz/60Hz功率消耗直流回路： < 15W交流电压回路：< 0.15VA/相交流电流回路：< 0.25VA/相过载能力交流电流：2In 持续工作20In 允许10s 40In 允许1s 交流电压：1.2Un 持续工作1.4Un 允许10s继电器触点容量跳合闸出口： 5A，DC220V（吸合）信号触点： 1A，DC220V（吸合）跳合闸电流跳闸电流：0.5 ～ 4 A合闸电流：0.5 ～ 4 A定时限过流元件电流定值：0.2In～20In 时间定值：0～20S定值误差：< 5％整定值重合闸重合闸时间：0.1～20S定值误差：< 5％整定值低周减载低周定值：45Hz～49.5Hz低压闭锁：10V～120Vdf/dt闭锁：1.0Hz/s～10Hz/s定值误差：< 5％,其中频率误差：<±0.02Hz精确工作围电压：0.4V～120V电流：0.04In～30In频率：40～55Hz/50～65Hz3 保护元件3.1 过电流元件本装置设三段定时限过流保护，各段电流及时间定值可独立整定。

CSC-125A数字式故障启动装置说明书

4 装置软件......................................................................................................................... 10
4.1 保护程序整体结构.................................................................................................. 10 4.2 保护启动元件.......................................................................................................... 10 4.3 收信跳闸功能...........................................................................................................11 4.4 过电压保护功能...................................................................................................... 13 4.5 异常检测和一些判别.............................................................................................. 14 4.6 保护逻辑图说明...................................................................................................... 14

CSC-211数字式保护测控装置说明书_V2.00

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持电话：0 传真：0重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于版本以上程序的CSC-211数字式保护测控装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的操作密码是：8888，出厂设置的操作密码为7777。

7)出版号是说明书的版本号，不代表软件版本号。

8)保护信息点表（含103及CSC-2000规约）另有相关文件说明。

目录第一篇装置的技术说明................................................................... 错误!未定义书签。

1概述.............................................................................................. 错误!未定义书签。

适用范围.................................................................................................... 错误!未定义书签。

装置主要特点............................................................................................ 错误!未定义书签。

四方CSC-150_数字式母线保护装置说明书

四方CSC-150 数字式母线保护装置说明书第一篇装置性能介绍1 概述1.1 适用范围CSC-150 数字式成套母线保护装置（以下简称装置或产品）适用于750kV 及以下各种电压等级的母线系统，包括单母线、单母分段、双母线、双母分段及一个半断路器接线等多种接线型式。

最大接入单元为24 个（包括线路、元件、母联及分段开关）。

2.6 热性能（过载能力）装置的热性能（过载能力）符合DL/T 478-2001 的以下规定：a) 交流电流回路：在2 倍额定电流下连续工作，20 倍额定电流下允许10s，40 倍额定电流下允许2s；b) 交流电压回路：U n =100/ 3 V 在2 倍额定电压下连续工作，180V 电压下允许2 分钟；U n =100V 在1.4 倍额定电压下连续工作，180V 电压下允许2 分钟。

2.7 功率消耗装置的功率消耗符合DL/T 478-2001 的以下规定：a) 直流电源回路：当正常工作时，不大于50W；当保护动作时，不大于80W；b) 交流电流回路：当额定电流为5A 时，每相不大于0.3VA；额定电流为1A 时，每相不大于0.1VA；c) 交流电压回路：在额定电压下每相不大于0.3VA。

2.8 输出触点容量a) 跳闸触点容量：在电压不大于250V、电流不大于1A、时间常数L/R 为（5±0.75）ms 的直流有感负荷回路中，触点断开容量为50W，长期允许通过电流不大于5A；CSC-150 数字式母线保护装置说明书-5-b) 其它触点容量：在电压不大于250V、电流不大于0.5A、时间常数L/R 为（5±0.75）ms 的直流有感负荷回路中，触点断开容量为30W，长期允许通过电流不大于3A。

2.9 装置主要功能装置具有以下功能：a) 快速虚拟比相式电流突变量保护；b) 常规比率制动式电流差动保护；c) 断路器失灵保护；d) 母联充电保护；e) 母联失灵及死区保护；f) 母联过流保护。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

如果产品与说明书有不符之处,请您及时与我公司联系,我们将为您提供相应的服务。

技术支持电话:010-******** 传真:010-********重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置,请您务必注意以下重要提示:1本说明书仅适用于CSC-123A数字式短引线保护装置V1.0*版本的保护装置。

2请仔细阅读本说明书,并按照说明书的规定整定、调试和操作。

若有特殊订制,请以工程说明书、工程资料为准。

3为防止装置损坏,严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4请使用合格的测试仪器和设备对装置进行试验和检测。

5装置如出现异常或需维修,请及时与本公司服务热线联系。

6本装置的操作密码是:8888。

7本说明书是在V1.02版本说明书基础上作了如下改进:(1 按公司标准化模板编辑排版;(2 增加了开入、开出板的电气原理图;(3 增加了试验项目及试验方法。

目录第一篇装置的技术说明 (11 概述 (11.1适用范围 (11.2主要特点 (11.3装置执行的标准 (22 技术条件 (32.1环境条件 (32.2电气绝缘性能 (32.3机械性能 (32.4电磁兼容性 (42.5安全性能 (42.6热性能(过载能力 (4 2.7功率消耗 (42.8输出触点容量 (42.9装置主要技术参数 (53 装置硬件 (63.1装置结构 (63.2装置功能组件概述 (7 3.3交流插件 (73.4CPU插件 (73.5管理插件 (83.6开入插件 (83.7开出插件 (83.8人机接口 (83.9电源插件 (84 装置软件 (94.1保护功能原理 (94.2保护启动元件 (104.3低定值比率制动式电流差动保护元件 (10 4.4高定值比率制动式电流差动保护元件 (11 4.5简单电流差动保护Ⅰ段元件 (114.6简单电流差动保护Ⅱ段元件 (124.7装置原理框图 (124.8异常检测和判别 (13第二篇用户安装使用 (145 开箱检查 (146 安装调试 (146.1安装 (146.2调试 (146.3开入量检查 (186.4开出传动 (186.5模拟量通道检查 (196.6整组试验 (207 整定值及整定计算说明 (227.1保护定值清单 (227.1.1 保护定值 (227.1.2 保护定值整定说明 (237.2装置参数 (238 装置接线及端子说明 (248.1装置交流典型接线图 (248.2CSC-123A端子说明 (249 人机接口及其操作 (279.1装置正面布置图 (279.2正常运行与显示 (289.3菜单结构 (2910 运行及维护 (3210.1装置投运前检查 (3210.2运行情况下注意事项 (3210.3装置更换软件或功能组件后的操作 (32 10.4更换开入和开出插件后的操作 (3310.5更换交流插件后的操作 (3310.6几点说明 (3311 保护报文汇总 (3411.1事件报文 (3411.2告警报文 (3411.3运行报文 (3512 动作报告的格式及典型报告分析 (36 12.1装置的动作报告 (3612.2装置的录波报告 (3613 运输、贮存注意事项 (4014 订货须知 (4015 附录:按控制位显示的保护定值 (40 15.1保护定值 (4015.2保护控制字 (4115.3通讯参数 (4116 附录:字符和中文字符集 (4216.1使用说明 (4216.2ASCⅡ16进制字符表 (4216.3中文字符表 (4317 附图 (47附图1交流插件原理图 (47附图2CPU插件原理框图 (48附图3管理插件原理框图 (49附图4开入插件原理图 (50附图5开出插件原理图 (51附图6电源插件原理图 (52附图7装置背板端子图 (53第一篇装置的技术说明1 概述1.1 适用范围CSC-123A数字式短引线保护装置适用于220kV及以上电压等级一个半断路器接线方式。

当某元件退出时,保护装置在分叉处发生故障能有选择地切除故障。

保护由线路隔离开关辅助触点与控制字共同控制保护投退。

保护装置设有低定值比率制动式电流差动保护、高定值比率制动式电流差动保护和简单电流差动保护,并具有很好的防TA断线和抗TA饱和功能。

1.2 主要特点a 高性能、高可靠、大资源的硬件系统采用DSP和MCU合一的32位单片机,高性能的硬件体系保证了装置对所有继电器进行并行实时计算,并保持了总线不出芯片的优点,有利于装置的高可靠性。

采用全新的前插拔组合结构,保持了前插拔维护方便的优点,兼有后插拔强弱电分离、强电回路直接从插件上出线的优点。

其内部总体结构为网络化设计,有利于提高硬件的可靠性、灵活性和可扩展性,简化的硬件实现了“积木式”结构,例如增加开入、开出,只须增加插件而不影响CPU 插件。

大容量的故障录波,储存容量达4Mbyte,全过程记录故障,可以保存不少于24次录波,打印时可以选择数据或图形方式。

完整的事件记录,可保存动作报告、告警报告、启动报告和操作记录均不少于2000条,停电不丢失。

b 硬件自检智能化装置内部各模块采用智能化设计,增加了开入量、开出量、模拟量和电源的在线自检,实现了装置各模块的全面实时自检。

模拟量采集回路采用双A/D冗余设计,实现了模拟量采集回路的实时自检。

继电器检测采用新方法,可以检测继电器励磁回路线圈完好性,实现了继电器状态的检测与异常告警。

开入状态经两路光隔同时采集后,才予确认和判断。

对机箱内温度进行实时监测。

c 用户界面人性化采用大液晶显示,可实时显示时间、电流、压板状态、定值区等信息。

汉化操作菜单简单易用,对运行人员和继保人员赋予不同权限,确保安全性。

装置提供四个快捷键,可以实现“一键化”操作,方便了现场运行人员的操作。

具有遥信对点功能,可以对保护动作、告警、压板、模拟上送录波、开入等量模拟对点,方便后台调试。

装置面板采用一体化设计、一次精密铸造成型的弧面结构。

具有造型美观,精度高,造价低,安装方便等特点。

d 动作过程透明化装置可以记录保护内部各元件的动作过程、逻辑过程和各种计算值,可通过分析软件CSPC分析保护动作全过程。

安装本公司故障分析软件的外接PC机通过装置面板的标准RS-232串口可对装置进行各种操作,并可接收装置的各种信息及进行分析。

e 通信接口多样化装置可以提供两个高速的电以太网接口(可选光纤以太网接口、两路LonWorks 网络接口和RS-485接口、串行打印接口,用户可以根据需要选定。

可采用IEC60870-5-103规约或四方公司CSC-2000规约,实现与变电站自动化系统和保护信息管理系统的接口。

装置的前面板提供一个用于调试分析的RS-232接口。

1.3 装置执行的标准装置执行的标准为:北京四方继保自动化股份有限公司企业标准:Q/HDSFJ009-2003装置执行的标准为:《CSC-123数字式短引线保护装置》的企业标准。

2 技术条件2.1 环境条件装置在以下环境条件下能正常工作:a工作环境温度:-10℃~+55℃,运输中短暂的贮存环境温度-25℃~+70℃,在极限值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作;b相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面无凝露;c大气压力:80kPa~110kPa;d使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

2.2 电气绝缘性能2.2.1 介质强度装置能承受GB/T14598.3-1993(eqv IEC60255-5规定的交流电压为2kV(强电回路或500V(弱电回路、频率为50Hz、历时1min的介质强度试验,而无击穿和闪络现象。

2.2.2 绝缘电阻用开路电压为500V的测试仪器测定装置的绝缘电阻值不小于100MΩ,符合IEC60255-5:2000的规定。

2.2.3 冲击电压装置能承受GB/T14598.3-1993(eqv IEC60255-5 规定的峰值为5kV(强电回路或1kV(弱电回路的标准雷电波的冲击电压试验。

2.3 机械性能2.3.1 振动装置能承受GB/T 11287(idt IEC60255-21-1规定的I级振动响应和振动耐受试验。

2.3.2 冲击和碰撞装置能承受GB/T 14537(idt IEC60255-21-2规定的I级冲击响应和冲击耐受试验,以及I级碰撞试验。

2.4 电磁兼容性2.4.1 脉冲群干扰装置能承受GB/T 14598.13(eqv IEC60255-22-1规定的1MHz和100kHz脉冲群干扰试验(第一半波电压幅值共模为2.5kV,差模为1kV。

2.4.2 静电放电干扰装置能承受GB/T 14598.14(idt IEC60255-22-2规定的Ⅲ级(接触放电6kV静电放电干扰试验。

2.4.3 辐射电磁场干扰装置能承受GB/T 14598.9(idt IEC60255-22-3规定的Ⅲ级(10V/m的辐射电磁场干扰试验。

2.4.4 快速瞬变干扰装置能承受GB/T 14598.10(idt IEC60255-22-4规定的Ⅳ级(通信端口2 kV,其它端口4kV的快速瞬变干扰试验。

2.5 安全性能装置符合GB 16836规定的外壳防护等级不低于IP20、安全类别为I类。

2.6 热性能(过载能力装置的热性能(过载能力符合DL/T 478-2001的以下规定:交流电流回路:在2倍额定电流下连续工作,10倍额定电流下允许10s,40倍额定电流下允许1s。

2.7 功率消耗装置的功率消耗符合DL/T 478-2001的以下规定:a直流电源回路:正常工作时,不大于35 W;当保护动作时,不大于60 W;b交流电流回路:当I n=5A时,不大于1V A/相;当I n=1A时,不大于0.5VA/相。

2.8 输出触点容量2.8.1出口触点容量:a工作容量:在电压不大于250V,允许长期工作电流5A,允许通过的瞬时冲击容量为1250VA/150W;b断开容量:AC250V(DC30V/5A。

2.8.2其它触点容量:a工作容量:在电压不大于250V,允许长期工作电流3A,允许通过的瞬时冲击容量为62.5VA/30W;b断开容量:AC250V(DC30V/3A。

2.9 装置主要技术参数2.9.1额定参数a直流电压:220V或110V(按订货要求;b交流电流I n:5A或1A(按订货要求;c频率:50Hz 。

CSC-123A数字式短引线保护装置说明书(0SF[1].4(精)

合集下载

(完整word版)CSC-150A用户使用说明V1.00

CSC-150数字式母线保护装置说明书

CSC-285V数字式PT保护(测控)装置说明书(0SF...

CSC121A讲稿

CSC 数字式母线保护装置调试方法

CSC-161 系列数字式线路保护装置说明书

CSC-121说明书

CSC-299系列数字式低压保护测控装置说明书(0SF455034)_V1.0

CSC-123A数字式短引线保护装置说明书（0SF[1].4（精）

北京四方说明书

CSC-121AE 说明书-V1.00GS

CSC-211数字式保护测控装置说明书_V2.00

CSC-211数字式保护测控装置说明书

CSC-150数字式母线保护装置说明书

CSC-211数字式线路保护装置

CSC-125A数字式故障启动装置说明书

CSC-211数字式保护测控装置说明书_V2.00

四方CSC-150_数字式母线保护装置说明书

文档推荐

最新文档
