热电公司厂用6KV保护装置运行规程热电厂用6KV系统保护装置包括线路保护、变压器保护、电动机保护和电压互感器保护，保护装置使用的是北京四方继保自动化有限公司生产的CSC-200系列数字式保护测控装置。
该装置适用于低压电网或厂用电系统，具备完善的保护、测量、控制与监视功能，为低压电网及厂用电系统的保护与控制提供了完整的解决方案，可有力地保隙低压电网及厂用电系统的安全稳定运行。
本系列装置采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具，可根据现场实际需求，通过可视化的图形逻辑编辑来定制各种保护、控制逻辑。
装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。
一、保护装置配置1、CSC—200系列装置型号及适用范围见下表：、装置主要特点:1.1、1、采用嵌入式32位微处理器和14位数据采集系统，具备很强的数据处理能力；1.2、灵活的保护控制逻辑可编程功能，实现保护及控制方案图形化编辑，满足个性化需求；1.3、具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发、故障模拟、控制方案在线仿真；1.4、提供基于光电以太网、1OnWOrkS现场总线、光电485的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案;1.5、全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；1.6、与保护CPU系统完全独立的高精度测量表计系统，可满足运行监视和远程自动抄表的要求；1.7、完善的软硬件自检功能和免调节电路设计，安装调试更简单；1.8、人机接口界面友好、操作简便，十一个指示灯实时指明装置运行状态,中文显示液晶一目了然；1.9、支持网络对时和GPS脉冲对时，支持IRIG-B码对时，具备硬件时钟系统；1.10、基于PC机的辅助分析软件，轻松完成保护控制逻辑定制、事故分析、虚拟测试等功能；1.11、11、高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；2.12.可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。
1)纵联方向距离（相间和接地距离）、纵联零序方向保护。
与远方信号传输装置配合，可构成专用闭锁式、允许式或复用闭锁式保护，逻辑由保护控制。
2)三段相间距离和三段接地距离保护，以及快速距离Ⅰ段保护。
3)四段零序方向保护和零序反时限保护，零序Ⅰ段自动带方向。
非全相时，设置了不灵敏Ⅰ段、带延时的零序Ⅳ段(T04－500ms)和零序反时限保护。
高中压线路保护及断路器辅助保护装置0056)通过了IEC61000-4标准中相关EMC的10项抗扰度最高等级要求。
7)装置可以选择提供3路高速的电(或光)以太网接口、2路LonWorks网络和RS-485接口、串行打印接口。
8)可采用IEC60870-5-103规约、四方继保CSC-2000规约或IEC61850标准通信，实现与变电站自动化系统和继电保护故障信息系统的接口。
9)满足网络对时、脉冲对时、IRIG-B码对时方式的要求。
10)大容量的故障录波，兼容COMTRADE格式。
可以保存不少于24次的扰动录波, 不少于2000条事件的记录，停电不丢失。
11)液晶显示采用汉化操作菜单，并提供四个快捷功能键，可以实现“一键化”操作。
12)动作过程透明化。
装置可以记录保护内部各元件的动作过程、逻辑过程和各种计算值，可通过上位机管理软件CSPC分析保护动作的全过程。
主要技术指标功率消耗1)直流电源回路：正常工作时，不大于40W；当保护动作时，不大于50W。
2)交流电流回路：当In=5A时，不大于0.3VA/相；当In=1A时，不大于0.1VA/相。
3)交流电压回路：在额定电压下不大于0.3VA/相。
额定参数交流电压Un：57.7V；线路抽取电压Ux：100V或57.7 V。
交流电流In：5A或1A。
交流频率：50Hz。
直流电压：220V或110V。
开入输入直流电压：24V(默认)，也可以选择220V或110V。
整组动作时间1)线路近端金属性故障，主保护平均动作时间不大于15ms。
继电保护及自动装置运行规程第一节总则1 继电保护及自动装置（以下简称保护装置）是保证电网安全运行,保护电气设备的主要装置,是组成电力系统整体不可缺少的重要部分。
保护装置使用不当或不正确动作,必将引起事故或事故扩大,损坏电气设备严重时甚至会造成整个电力系统崩溃瓦解。
2 运行值班人员应能按规程对保护装置进行正常监视、操作及检查；能对继电保护装置及二次回路上的工作及安全措施进行监督；能掌握或发现继电保护及二次回路的缺陷；能掌握保护装置的投、退操作方法；熟悉继电保护基本原理及其接线，熟悉继电保护现场运行规程；熟悉各保护装置的位置和所属设备及保护范围。
3 运行值班人员应根据保护装置反映出的异常情况进行分析处理，并根据保护装置动作情况正确处理事故。
4 继电保护及自动装置的维护与管理4.1 值班人员在接班时，应巡视保护装置，并检查以下项目：4.1.1 继电器外部完整、清洁、铅封完整。
4.1.2 继电保护及自动装置信号指示正确。
4.1.3 继电保护及自动装置的运行方式,出口压板位置等符合被保护设备的当时运行方式，4.1.4 信号继电器在正常时应无掉牌。
4.1.5 直流控制、信号电源良好。
4.1.6 开关跳、合闸回路良好。
4.1.7 继电保护及自动装置的投入与退出必须按调度管理权限，得到管辖调度的命令后，方可进行操作；运行中设备（非调度管辖）的主保护退出运行应经技术部经理批准，其它后备保护退出由值长批准，各保护的投运和退出均应按值长的命令执行。
4.1.8 修改定值应由检修人员进行。
修改定值时应先取下跳闸压板，修改完毕，核对定值无误后，再重新投入跳闸压板；正常运行时，禁止运行人员擅自修改保护定值和其它设置。
4.1.9 运行中，需在保护回路上工作、调试，应退出相应保护装置，做好安全措施方可进行；工作结束后，应恢复运行要求状态4.1.10 保护屏前和屏后均应有正确的设备名称，柜上的继电器、压板、端子排等均应有明显正确的标志，投入运行前应检查正确无误。
10kV架空线路零序CT安装位置对零序电流保护的影响分析摘要：现有主力火电机组10kV高压厂用配电设计中，主流的配电线路均为绝缘电缆，在设计中并未考虑线路零序CT安装位置对10kV架空裸导线线路零序保护的影响，随着直供电政策的颁布，发电企业大用户直供电项目取得突飞猛进的发展，大多数直供电项目中为了成本控制，输电线路往往采用架空裸导线这种设计方式，架空裸导线运行环境比绝缘电缆复杂、恶劣，架空裸导线存在被雷击的情况，因此，高压开关柜内零序CT与避雷器的安装位置对零序保护有很大的影响，本文针对发电企业在直供电项目设计验收中，对采用10kV架空线路裸导线配电方式下零序CT安装位置对零序电流保护影响进行分析，希望能够引起广大同仁的重视。
关键词：架空线路；零序保护；安装位置1、10kV架空线路零序CT安装位置存在的问题二郎电厂一期工程高压厂用电系统电压采用10kV一级电压，每台机设2段高压厂用母线、高厂变选用1台分裂变，单元机组设置1台高压厂用工作变压器，采用无载调压分裂变，接线方式为D/yn1-yn1，低压侧中性点经小电阻接地；2台机组共用一台高压启动备用变压器，采用有载调压分裂变，接线方式为Yn/yn12-yn12+d，高压侧中性点直接接地，低压侧中性点经小电阻接地。
在未开展直供电项目前，10kV高压厂用系统馈线开关配置了北京四方公司生产的CSC237A、CSC237C数字式电动机综合保护装置以及CSC241C、CSC241G数字式厂用变保护装置，在原有CT配置配置情况下，对于各种故障状态，各保护均能正确动作，但随着直供电项目不断取得突破，我厂已经成功签署三个直供电项目，直供电项目均采用10kV电压等级输电，在用户端采用变压器进行380V电压等级配电，由于用户用电容量均小于2000kVA，因而馈线开关选择不带差动保护功能的CSC241C变压器保护装置，第一、二个项目由于距离较近，采用了电缆沟道敷设绝缘电缆的方式进行配电，变压器保护装置对于各种故障仍能正确动作，第三个直供电项目用户距离我厂较远，综合考虑到降低成本，采用了架空裸导线线路配电方式，在馈线开关原有的CT配置（如图1）情况下，开关柜内反映相电流的三只电流互感器安装在真空断路器下口与避雷器上端之间，这三只CT构成了开关配电线路以及变压器的电流速断、过电流、负序过流、电流加速保护，这些保护能较好的切除配电线路以及变压器各种相间故障。
CSC系列数字式微机型保护一、CSC系列数字式微机型保护装置简介北京四方公司的CSC系列数字式微机型保护，整套保护由四块屏组成，分别是GCSF-X1保护管理机柜、GGH300-300G2发变组保护A柜、GGH300-300G2发变组保护B柜、GGF-336GF1发变组保护C柜。
1.GCSF-X1保护管理机柜本柜由一台计算机和一台打印机组成，供检修人员进行保护定值及保护动作信息查询、打印等功能。
正常情况下运行人员禁止使用。
2.GGH300-300G2发变组保护A、B柜发变组保护A、B柜构成机组的第一套和第二套微机保护，每套保护均安装有一台CSC-300型数字式微机保护装置，该装置是基于DSP和MCU合一的32位单片机，一体化设计，构成两套相互冗余的发电机、变压器组的数字式继电保护装置。
2.1 CSC-300型数字式微机保护的结构装置主要由交流插件、CPU插件、开入插件、跳闸插件、信号插件、管理插件、电源插件和人机接口组件构成。
2.1.1交流插件：包括电压变换器（相电压、线电压、零序电压）和电流变换器（相电流）两部分。
2.1.2保护CPU插件：两块CPU插件（CPU插件1～CPU插件2）是装置的核心插件，其软硬件完全相同，完成所有保护（除转子一点接地保护外）功能、A/D变换、装置自检等。
另有两路硬件测频电路供过激磁保护和频率异常保护用；CPU插件3完成转子一点接地保护功能。
2.1.3管理通信插件：负责装置的管理和通信，其功能为：a）接收和储存CPU板的事故和事件报告，并输出打印；b）输出报告至液晶显示和通过面板键盘操作装置；c）连接面板上的标准RS-232串口与外接PC机通信，完成后台机测试的功能。
2.1.4开入插件：主要接入辅助触点的开入量和保护投切的硬压板。
2.1.5跳闸插件：提供15路保护跳闸输出的动合触点和1路动断触点。
2.1.6信号插件：每块信号插件能提供两组（第一组为9路，第二组为4路）保持或瞬动信号触点。
CSC 237A数字式电动机综合保护测控装置1装置简介本装置适用于10kV及以下各种中性点非直接接地系统，作为大中型异步电动机(数百千瓦以上) 相间故障、过负荷、堵转等综合保护。
可在开关柜就地安装。
2 主要功能及技术参能2.1 保护功能⏹反应相间故障的速断保护⏹反应堵转的过电流保护⏹过负荷保护(可选择跳闸或仅告警发信)⏹长起动保护⏹过热保护（过热跳闸、过热告警、热积累记忆功能）⏹不平衡保护（断相/反相，负序过流保护，可选择定时限或反时限）⏹接地保护（零序过流保护，可选择跳闸或仅告警发信）⏹低电压保护⏹F-C过流闭锁⏹非电量保护2.2 测控功能⏹15路开入遥信采集、装置遥信变位、事故遥信⏹正常断路器遥控分合⏹Ua、Ub、Uc、Ia、Ic、P、Q、COSф等模拟量的遥测⏹各种事件SOE等2.3 技术参数3 保护元件3.1 长起动保护装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变到10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。
（Ie为电动机额定电流。
）电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。
图1 异步电动机起动电流特性为了降低起动电流，减少对电网的无功冲击，大型的异步电动机常常串联电抗器或者电阻，以实现降压起动；起动完毕后短接串联电抗器或者电阻。
本装置设置了专用的控制字，如果选择“降压起动方式投入”，则装置在起动完毕以后，给出一付“投全压”的接点，以便及时短接分压电抗器，使电动机进入额定电压运行。
为了试验方便，当CSC 237保护装置检测到电动机在“起动过程中”时（即上图中的Tstart时段），面板MMI最下一指示绿灯（备用）点亮。
3.2 过热保护过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电动机各种过负荷引起的过热提供保护，也作为电动机短路、起动时间过长、堵转等的后备。

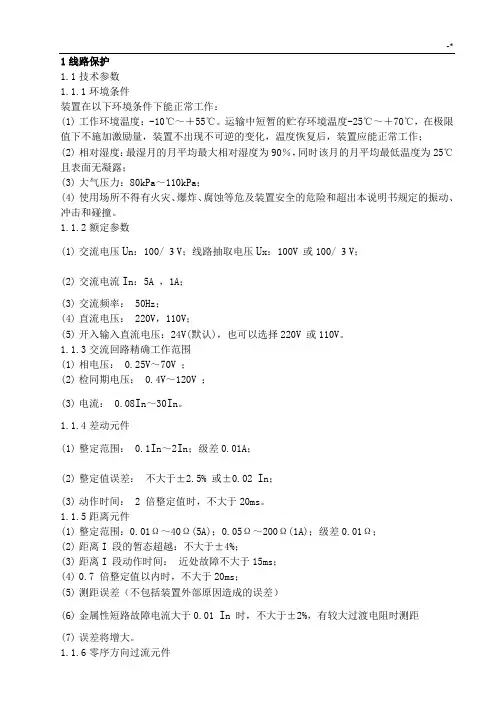

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作：(1)工作环境温度：-10℃～＋55℃。
运输中短暂的贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；(2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；(3)大气压力：80kPa～110kPa；(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
1.1.2额定参数(1)交流电压U n：100/ 3 V；线路抽取电压U x：100V 或100/ 3 V；(2)交流电流I n：5A ，1A；(3)交流频率： 50Hz；(4)直流电压： 220V，110V；(5)开入输入直流电压：24V(默认)，也可以选择220V 或110V。
1.1.3交流回路精确工作范围(1)相电压： 0.25V～70V ；(2)检同期电压： 0.4V～120V ；(3)电流： 0.08I n～30I n。
1.1.4差动元件(1)整定范围： 0.1I n～2I n；级差0.01A；(2)整定值误差：不大于±2.5% 或±0.02 I n；(3)动作时间： 2 倍整定值时，不大于20ms。
1.1.5距离元件(1)整定范围：0.01Ω～40Ω(5A)；0.05Ω～200Ω(1A)；级差0.01Ω；(2)距离I 段的暂态超越：不大于±4%；(3)距离I 段动作时间：近处故障不大于15ms；(4)0.7 倍整定值以内时，不大于20ms；(5)测距误差（不包括装置外部原因造成的误差）(6)金属性短路故障电流大于0.01 I n 时，不大于±2%，有较大过渡电阻时测距(7)误差将增大。
1.1.6零序方向过流元件(1)整定范围：0.1I n ～20I n；级差0.01A；(2)零序I 段的暂态超越：不大于±4%。
第一节北京四方CSC-246型备用备电源自投装置从现场运行规程北京四方CSC-246型备自投装置使用范围序号变电站设备名称及调度编号保护型号备注1.王校庄/平方110kV母联145备自投CSC-246型+ CSC-122M断路器保护2.朱各庄/隔河头110kV母联145备自投CSC-246型3.1.110kV母联断路器保护屏的构成1.1由CSC-122M断路器保护装置及CSC-246备自投保护装置构成，实现数字式断路器失灵起动及辅助保护功能。
1.2CSC-122M装置功能包括：两段相过流保护和两段零序过流保护、充电保护等功能。
1.3CSC-246装置保护功能包括母联自投保护功能、母联过流及合闸后加速保护功能。
2.110kV母联断路器保护屏的正常运行状态：2.1CSC-122M装置面板指示灯说明：●“运行”灯为绿灯，装置正常运行时亮；●“动作”灯为红灯，保护动作出口时亮；●“跳位”灯、“合位”灯：指示母联断路器位置●“告警”灯为红灯，装置异常时亮；✓正常运行时，“运行灯”亮，其余灯熄灭。
2.2北京四方CSC-246型备用电源自投保护装置面板指示灯及按键、按钮说明：2.2.1北京四方CSC-246型备用备用电源自投装置面板液晶显示屏左侧设置了11只红绿双色指示灯，绿灯亮指示充电满，红灯亮指示动作出口。
指示灯序号的定义如下：0 运行/告警1 跳145甲2 合145甲3 遥控跳145甲4 遥控合145甲5 跳1036 第一轮联切7 跳1028 第二轮联切保护过流或加速联切联切2.2.2北京四方CSC-246备自投装置面板液晶显示：第一行---------显示装置的实时时钟。
第二行及以后---循环显示母联三相测量电流、装置当前投入的保护功能即软压板状态及保护的定值区；母联保护三相电流、进线电流及母线三相线电压。
3.北京四方CSC-246备自投保护屏压板配置及其操作规定：1LP1 充电保护跳145甲出口1LP4 充电过流一段投入1LP5 充电过流二段投入（当线路新投时给母线及线路充电时投入）1LP6 充电零流一段投入1LP7 充电零流二段投入（当线路新投时给母线及线路充电时投入）1LP8 备用1LP9 闭锁远方操作1LP10 投检修状态（122M投检修状态）31LP1 备自投跳145甲出口（备用）31LP2 备自投合145甲出口31LP3 备自投跳101出口31LP4 备用31LP5 备自投跳102出口31LP6 备用31LP7 闭锁备自投投入（备自投保护投入时退出，备自投保护退出时投入）3.1正常运行时，退出充电保护投入压板。

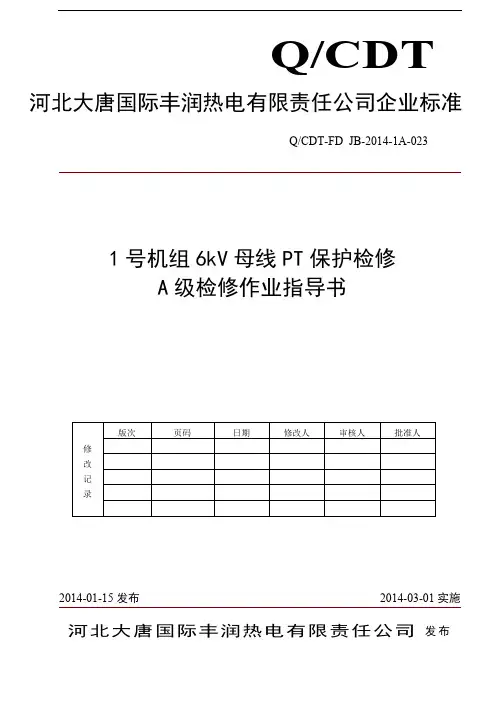

Q/CDT河北大唐国际丰润热电有限责任公司发布目次1、范围 (3)2、本指导书涉及的技术资料和图纸 (3)3、安全措施 (3)4、备品备件准备 (3)5、现场准备及工具 (3)6、检修工序及质量标准 (4)7、检修工序及质量标准 (6)8、不符合项通知单 (10)9、完工报告单 (11)10、质量签证单 (14)1、范围本作业指导书适用于河北大唐国际丰润热电有限责任公司2号机6KV母线PT保护校验2、本指导书涉及的技术资料和图纸下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2.1 GB26860-2011《电业安全工作规程》2.2 GB 7261-2008《继电器及继电保护装置基本试验方法》2.3 GB 14285-2006《继电保护和安全自动装置技术规程》2.4 DL 478-2011《静态继电保护及安全自动装置通用技术条件》2.5 DL/T 624-1997《继电保护微机型试验装置技术条件》2.6《CSC-237A型数字式电动机保护测控装置技术说明书》（北京四方继保自动化有限公司）2.7高压厂用电源二次线D05093、安全措施6KV母线停运□严格执行《电业安全工作规程》□严格执行《继电保护安全措施票》□严格执行《危险点控制措施票》4、备品备件准备□CSC-298型数字式PT测控装置一台5、现场准备及工具5.1 现场准备□试验仪器和试验电源准备□工作环境布置5.2 专用工具□继电保护测试仪 1台□万用表 1块□摇表 1块□工具 1包□测试线 1包6、检修工序及质量标准6.1 办理相关工作票□检查验证工作票、继电保护安全措施票和危险点控制措施票6.1.1准备工作安排(见表1)表1 准备工作安排6.1.2主要工器具(见表2)6.1.3二次工作安全措施编制要求(见表3)6.1.4危险点分析及预控(见表4)6.1.5安全注意事项(见表5)表5 安全注意事项表6 校验工作流程7、检修工序及质量标准7.1 1号机6KV A段母线PT7.1.1 清扫检查用毛刷或吸尘器清除保护小室内设备的灰尘。
南方电网10kV及以上系统继电保护标准软件版本清单(2016年V1版)(文中红色字体部分为本次软件版本发布新增或升级后版本)中国南方电网有限责任公司二○一六年二月本清单所列的为适应南方电网各类保护技术规范的保护型号和软件版本，相关技术规范如下：Q/CSG 110010-2011 南方电网继电保护通用技术规范Q/CSG 110013-2011南方电网500kV线路保护及辅助保护技术规范Q/CSG 110007-2011南方电网500kV母线保护技术规范Q/CSG 110009-2011南方电网500kV变压器保护及并联电抗器保护技术规范Q/CSG 1203006-2015 南方电网220kV线路保护技术规范Q/CSG 110022-2012 南方电网220kV母线保护技术规范Q/CSG 110015-2012 南方电网220kV变压器保护技术规范Q/CSG 110032-2012 南方电网10kV-110kV元件保护技术规范Q/CSG 110035-2012 南方电网10kV-110kV线路保护技术规范Q/CSG 110030-2012南方电网继电保护信息系统技术规范Q/CSG 110031-2012南方电网故障录波及行波测距装置技术规范目录一、500kV系统各类保护软件版本 (1)（一）、500kV线路保护 (1)（二）、过电压及远方跳闸保护 (5)（三）、断路器、短引线和T区保护 (6)（四）、500kV母线保护 (7)（五）、500kV变压器保护 (8)（六）、500kV并联电抗器保护 (9)（七）、500kV站用变保护 (9)二、220kV系统各类保护软件版本 (11)（一）、220kV线路保护 (11)（二）、220kV母线及母联保护 (15)（三）、220kV变压器保护 (21)三、110kV系统各类保护软件版本 (25)（一）、110kV线路保护 (25)（二）、110kV母线及母联保护 (27)（三）、110kV变压器保护 (31)四、110kV以下系统保护软件版本 (37)（一）、110kV以下系统线路保护 (37)（二）、110kV以下系统母线和母联（分段）保护 (39)（三）、110kV以下系统变压器保护 (41)（四）、110kV以下系统电抗器保护 (42)（五）、110kV以下系统电容器保护 (44)五、故障录波装置测试合格清单 (47)六、保护信息系统子站测试合格清单 (48)一、500kV系统各类保护软件版本（一）、500kV线路保护1、双光差保护（基本型）注1：北京四方220kV及以上线路保护用于2M光接口直连时，应同步升级CPLD固件，相关升级说明详见调继﹝2015﹞8号文。
