一起110kV线路光纤差动保护通道故障分析及处理
一起110kV线路光纤差动保护通道故障分析及处理摘要：光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于克希霍夫基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。
目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。
光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧。
本文主要通过分析一起110kV光纤差动保护通道故障案例，以此帮助变电运行人员与保护专业人员快速处理光纤差动保护通道故障。
关键字：光纤差动保护；通信中断；自环；丢帧。
一、光纤差动保护通信及保护原理光纤电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各侧保护利用本地和对侧电流数据按相进行差动电流计算。
根据电流差动保护的制动特性方程进行判别，判为区内故障时动作跳闸，判为区外故障时保护不动作。
通信通道可采用64kbps或2Mbps接口，本次事件两侧变电站采用保护装置为北京四方继保自动化股份有限公司生产型号为CSC-163A数字式线路保护装置，其数字电流差动保护系统构成见图1,保护装置与通信系统连接方式见图2。
图1 数字电流差动保护系统示意图图2 保护装置与通信系统连接方式示意图上图中以M、N为两端均装设 CSC-163 保护装置，保护与通信终端设备间采用光缆连接。
保护侧光端机装在保护装置的背后。
通信终端设备侧需配套北京四方继保自动化股份有限公司光接口盒 CSC-186BV (AN)。
二、光纤差动保护的启动元件1)相电流差突变量启动元件；2) 零序电流（3I0）突变量启动元件；3) 零序辅助启动元件；4) 若馈启动元件；5) 远方召唤启动元件。
3^2接线方式北京四方CSC-103A型220kV输电线路纵联电流差动保护现场运行规程
第一节3/2接线方式北京四方CSC-103A型输电线路纵联电流差动保护3/2接线方式下CSC-103A型纵联差动保护使用范围一、3/2接线方式的CSC-103A型220kV输电线路纵联差动保护(一)3/2接线方式CSC-103A型输电线路纵联差动保护组成1.北京四方公司生产的CSC-103A型输电线路电流差动保护屏包括：CSC-103A型电流差动保护装置，与通过复用光纤通道（一主一备两个通道）构成纵联差动保护。
CSC-103A型电流差动保护包括电流差动保护、后备距离、零序电流保护3项功能。
2.北京四方公司生产的CSC-103A型输电线路电流差动保护屏一般应用于3/2接线方式的220kV输电线路。
例如：徐庄、李庄变电站。
(二)3/2接线方式CSC-103A型输电线路保护装置正常运行状态：1.CSC-103A型输电线路保护装置面板指示灯及按键、按钮：●“运行”灯为绿灯：正常运行时点亮，纵联保护装置启动后闪烁。
●“跳A（跳B、跳C）”灯为红灯：正常运行时熄灭，当对应相保护动作跳闸时红灯点亮。
●“通道告警”灯为红灯：当复用光纤通道故障时红灯点亮。
●“告警”灯为红灯：正常运行时熄灭，当纵联保护装置出现异常时红灯点亮。
●“信号复归”按钮：用于复归故障、异常灯光，且退出当前显示的界面。
2.3/2接线方式CSC-103A型输电线路保护装置液晶界面循环显示：正常运行时液晶循环显示断路器的三相电流、零序电流、三相电压、零序电压及有功、无功数值，并显示电压与电流之间的角度（以A相电流为基准），屏幕下方显示当前定值区号，同时显示保护功能压板投入情况。
(三)3/2接线方式220kV输电线路CSC-103A型纵联差动保护屏压板配置及投入/退出操作说明：1.220kV输电线路CSC-103A型纵联差动保护屏的压板配置2.220kV输电线路CSC-103A型纵联差动保护屏的压板投入/退出操作说明1)投入CSC-103A型输电线路纵联差动保护“跳闸出口压板”、“启动失灵出口压板”前，应使用万用表测量压板两端对地电压和两端电压。
北京四方CSC-150型系列母线保护现场运行规程
北京四方CSC-150型系列母线保护现场运行规程第一节北京四方CSC-150型系列母线保护现场运行规程北京四方CSC-150型母线保护当前安装使用范围1.CSC-150型母差微机保护屏的配置：1.1北京四方CSC-150型微机母线保护配置：快速虚拟比相式电流突变量保护、比率制动式电流母线差动保护（具有复压闭锁出口功能）、母联开关失灵保护（含母联死区保护）和母线充电保护。
2.CSC-150母线保护装置的正常运行2.1CSC-150型微机母线保护装置面板信号灯运行说明“保护运行”灯为绿灯，装置正常运行时点亮。
“母差动作”灯为红灯，母线保护动作出口时点亮。
“母联动作”灯为红灯，母联保护动作出口时点亮。
“交流异常”灯为红灯，交流电流或者交流电压回路异常时点亮。
“互联运行”灯为红灯，母线处于经刀闸互联状态时点亮。
“位置异常”灯为红色，刀闸辅接点与一次系统不对应或刀闸辅接点变位时点亮；“告警”灯为黄色，当发生装置其他异常时亮。
2.2CSC-150型微机母线保护装置正常运行时，“保护运行”绿色灯常亮，液晶屏的背光熄灭。
2.3CSC-150型微机母线保护装置发生异常时，液晶屏的背光点亮，直至异常消失。
2.4下列情况CSC-150型微机母线保护装置液晶屏背光点亮：2.4.1当母线保护发生异常时，液晶屏背光点亮，直至装置异常消失。
2.4.2当母线所接隔离开关的运行方式改变；2.4.3按下保护装置上的任意键（除复位键）微机型母线保护屏的配置：3.北京四方CSC-150母线保护装置压板配置及其投入/退出说明：（以平方站为例）3.1北京四方CSC-150母线保护装置压板配置3.2北京四方CSC-150型母线保护装置保护压板运行规定3.2.1在CSC-150型母线保护装置进行检验工作时，应退出母线保护屏上的所有压板。
3.2.2双母线接线方式下倒换母线运行方式前，应投入“互联投入”压板；母线倒闸操作结束应退出“互联投入”压板。
北京四方说明书
1)纵联方向距离（相间和接地距离）、纵联零序方向保护。
与远方信号传输装置配合，可构成专用闭锁式、允许式或复用闭锁式保护，逻辑由保护控制。
2)三段相间距离和三段接地距离保护，以及快速距离Ⅰ段保护。
3)四段零序方向保护和零序反时限保护，零序Ⅰ段自动带方向。
非全相时，设置了不灵敏Ⅰ段、带延时的零序Ⅳ段(T04－500ms)和零序反时限保护。
高中压线路保护及断路器辅助保护装置0056)通过了IEC61000-4标准中相关EMC的10项抗扰度最高等级要求。
7)装置可以选择提供3路高速的电(或光)以太网接口、2路LonWorks网络和RS-485接口、串行打印接口。
8)可采用IEC60870-5-103规约、四方继保CSC-2000规约或IEC61850标准通信，实现与变电站自动化系统和继电保护故障信息系统的接口。
9)满足网络对时、脉冲对时、IRIG-B码对时方式的要求。
10)大容量的故障录波，兼容COMTRADE格式。
可以保存不少于24次的扰动录波, 不少于2000条事件的记录，停电不丢失。
11)液晶显示采用汉化操作菜单，并提供四个快捷功能键，可以实现“一键化”操作。
12)动作过程透明化。
装置可以记录保护内部各元件的动作过程、逻辑过程和各种计算值，可通过上位机管理软件CSPC分析保护动作的全过程。
主要技术指标功率消耗1)直流电源回路：正常工作时，不大于40W；当保护动作时，不大于50W。
2)交流电流回路：当In=5A时，不大于0.3VA/相；当In=1A时，不大于0.1VA/相。
3)交流电压回路：在额定电压下不大于0.3VA/相。
额定参数交流电压Un：57.7V；线路抽取电压Ux：100V或57.7 V。
交流电流In：5A或1A。
交流频率：50Hz。
直流电压：220V或110V。
开入输入直流电压：24V(默认)，也可以选择220V或110V。
整组动作时间1)线路近端金属性故障，主保护平均动作时间不大于15ms。
PRINT__CSD-213A-G光纤纵联差动保护测控装置说明书V1.12
4.7 CSD-200 调试分析软件 ......................................................................................................... 11
5 计量功能 .......................................................... 11
重要提示
感谢您使用北京四方继保自动化股份有限公司的产品。为了安全、正确、高效地使用本装置， 请您务必注意以下重要提示：
1) 本说明书适用于国网 110kV 以下电压等级 CSD-213A-G 光纤纵联差动保护测控装置 V1.00 及以上兼容版本的保护程序。
2) 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。如有随机资料，请以随 机资料为准。
2 技术条件 ...........................................................2
2.1 环境条件 .................................................................................................................................... 2 2.2 电气绝缘性能 ............................................................................................................................ 3 2.3 机械性能 .................................................................................................................................... 3 2.4 电磁兼容性 ................................................................................................................................ 3 2.5 安全性能 .................................................................................................................................... 3 2.6 热性能（过载能力） ................................................................................................................ 3 2.7 功率消耗 .................................................................................................................................... 4 2.8 输出触点容量 ............................................................................................................................ 4 2.9 差动通讯端口规范 .................................................................................................................... 4 2.10 装置主要技术参数 .................................................................................................................... 4
北京四方光纤保护通道对调方案
北京四方光纤保护通道对调方案
一、远方保护信号传输装置CSY-102A
两侧装置时钟须设成“一主一从”方式，方式的设置由CPU插件上的J5跳线完成，单侧自环时，应设成主时钟方式，否则通道告警。
1、将装置11n59(+24V)与11n1相连，面板“发命令1”指示灯亮，对侧装置
面板“收指令1”指示灯亮；
2、将装置11n59(+24V)与11n2相连，面板“发命令2”指示灯亮，对侧装置
面板“收指令2”指示灯亮；
3、将装置11n59(+24V)与11n3相连，面板“发命令3”指示灯亮，对侧装置
面板“收指令3”指示灯亮；
4、将装置11n59(+24V)与11n4相连，面板“发命令4”指示灯亮，对侧装置
面板“收指令4”指示灯亮；
5、将装置11n59(+24V)与11n5相连，面板“发命令5”指示灯亮，对侧装置
面板“收指令5”指示灯亮；
二、纵联差动保护装置CSL-103A
因此工程采用专用光纤通道，两侧装置的同步通信时钟采用“一主一从”方式，方式的设置由64KB接口插件上的S1~S3跳线完成。
全部装置于“2—1”位置时为从时钟，全部置于“2—3”位置时为主时钟；两侧装置的采样必须一侧为参考端，另一侧为同步端，方式设置由通信CPU插件上的S1跳线完成，置于“1”位置为参考端，置于“0”位置为同步端；单侧自环时，应设成主时钟和参考端，否则通道告警。
1、本侧装置分别加A、B、C相电流，但不使保护动作，对侧装置面板循环
自检时在三相电容电流和三相制动电流中会显示相应的量；
2、当对侧差动保护起动元件起动或者对侧开关在三跳位置时，本侧才允许分
相电流差动和零序电流保护动作跳闸，起动元件可采用电压突变量起动元件，两侧差动保护压板都应投入。
北京四方220kV数字式线路保护装置CSC-103B系列技术说明书V1.02
表11保护装置功能对照表装置型号主保护后备保护自动重合三相不一适用于负荷频繁波动线路备注距离三段式相间和接地距离二段式保护csc103bn双光纤电流差动保护csc103bfn纤电流差动保护csc103bfn快速复归版本纤电流差动保护北京四方220kv数字式线路保护装置csc103b系列技术说明书v1023装置型号主保护后备保护自动重合三相不一适用于负荷频繁波动线路备注距离三段式相间和接地距离二段式保护csc103bdn用于负荷频繁波动线路光纤电流差动保护csc103bsn集成光纤纵联距离的双光纤电流差动保护13产品版本历史保护版本变更修改历史记录见表12
北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
5.3 选相元件 ..................................................... 28 5.4 距离元件 ..................................................... 30 5.5 零序方向元件 ................................................. 33 5.6 负序方向元件 ................................................. 33 5.7 振荡闭锁开放元件 ............................................. 34
5.7.1 不对称故障开放元件 ...................................... 34 5.7.2 三相故障开放元件 ........................................ 34 5.8 电流差动保护元件 ............................................. 37 5.8.1 电流差动保护主要功能 .................................... 37 5.8.2 电流差动保护主要原理 .................................... 37 5.8.3 电流差动保护启动元件 .................................... 39 5.8.4 电容电流补偿方案 ........................................ 39 5.8.5 线路两端 CT 变比补偿 ..................................... 41 5.8.6 远方跳闸 ................................................ 41 5.8.7 纵联差动保护的压板 ...................................... 41 5.8.8 电流差动保护的通信 ...................................... 42 5.8.9 电流差动保护的光纤通道误码监视和告警功能 ................ 45 5.8.10 电流差动保护的通道说明 ................................. 46 5.8.11 单、双通道的实现方式 ................................... 47 5.8.12 差动保护功能投/退控制一览表 ............................ 47 5.8.13 差动保护逻辑框图 ....................................... 47 5.9 三段式距离保护功能元件 ....................................... 50 5.9.1 关于距离保护程序的一些说明 .............................. 50 5.9.2 距离保护功能投/退控制一览表 ............................. 51 5.9.3 距离保护逻辑框图 ........................................ 52 5.10 零序保护功能元件 ............................................ 55 5.10.1 零序保护的配置及原理 ................................... 55
北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
5.3 选相元件 ..................................................... 28 5.4 距离元件 ..................................................... 30 5.5 零序方向元件 ................................................. 33 5.6 负序方向元件 ................................................. 33 5.7 振荡闭锁开放元件 ............................................. 34
5.7.1 不对称故障开放元件 ...................................... 34 5.7.2 三相故障开放元件 ........................................ 34 5.8 电流差动保护元件 ............................................. 37 5.8.1 电流差动保护主要功能 .................................... 37 5.8.2 电流差动保护主要原理 .................................... 37 5.8.3 电流差动保护启动元件 .................................... 39 5.8.4 电容电流补偿方案 ........................................ 39 5.8.5 线路两端 CT 变比补偿 ..................................... 41 5.8.6 远方跳闸 ................................................ 41 5.8.7 纵联差动保护的压板 ...................................... 41 5.8.8 电流差动保护的通信 ...................................... 42 5.8.9 电流差动保护的光纤通道误码监视和告警功能 ................ 45 5.8.10 电流差动保护的通道说明 ................................. 46 5.8.11 单、双通道的实现方式 ................................... 47 5.8.12 差动保护功能投/退控制一览表 ............................ 47 5.8.13 差动保护逻辑框图 ....................................... 47 5.9 三段式距离保护功能元件 ....................................... 50 5.9.1 关于距离保护程序的一些说明 .............................. 50 5.9.2 距离保护功能投/退控制一览表 ............................. 51 5.9.3 距离保护逻辑框图 ........................................ 52 5.10 零序保护功能元件 ............................................ 55 5.10.1 零序保护的配置及原理 ................................... 55
北京四方CSC326系列差动保护实验参数计算说明
1、基本原理说明以三圈变为例，则动作电流和制动电流的计算公式如下：.'.'.'lm h dz I I I I ++=∑-=-=11.max .21N i i zd I I I其中，dz I 为动作电流（及差流），zd I 为制动电流。
'hI 和'm I 是高压侧和中压侧经过相位校正和幅值补偿之后的电流，'l I 为低压侧经幅值补偿之后的电流。
N 为主变侧数，.maxI 为所有侧中最大的相电流，∑-=11.N i i I 为其他侧的（除最大相电流侧）同相电流之和。
CSC326的校正方式是在Y 侧校正，Δ侧不校正。
以变压器接线方式为Y 0/Y 0/∆－12－11为例，校正公式如下：3/)('B A A I I I •••-=3/)('C B B I I I •••-=3/)('A C C I I I •••-=式中，A I •、B I •、C I •为Y 侧TA 二次电流，A I •'、B I •'、C I •'为Y 侧校正后的各相电流。
2、平衡系数的计算由于相位校正的原因，用试验仪在高压侧某相（例如A 相）加入单相电流，从上述公式可以看出来，经校正后会在A 、C 两相出现大小相等，相位相反的电流，电流大小为所加电流大小的3/1。
即3'HAHA I I ••=，3'HAHC I I ••-=。
对于中压侧，按上述步骤加入单相电流，经相位校正后的电流，除了存在3/1的差异外，还有中压侧平衡系数的因素。
中压侧平衡系数的计算公式为：TAHTAMnH nM TAH TAM nM n nH n TAM nM TAH nH nM nH phM n n U U n n U S U S n I n I I I K ⋅=⋅===111111223/3/// 意即在中压侧某相加入单相电流A I •，经校正后的电流大小为3*'phMMA MA K I I ••=，3*'phMMA MC K I I ••-= 对于低压侧，不需要相位校正，但存在平衡系数的因素，低压侧平衡系数的计算公式为：TAHTALnH nL TAH TAL nL n nH n TAL nL TAH nH nL nH phL n n U U n n U S U S n I n I I I K ⋅=⋅===111111223/3/// 意即在低压侧某相加入单相电流A I •，经幅值补偿之后的电流大小为phL LA LA K I I*'••=。
北京四方CSL-103C型110kV输电线路保护现场运行规程
第一节北京四方CSL-103C型110kV输电线路保护现场运行规程北京四方CSL-103C型输电线路保护使用范围1.北京四方CSL-103C型微机型线路保护装置功能：1.1北京四方CSL-103C型微机型线路保护装置设有分相式光纤电流差动保护、三段式相间距离、三段式接地距离、四段式零序方向电流保护和三相一次自动重合闸功能。
1.22.北京四方CSL-103C型微机型线路保护装置的正常运行状态：2.1“运行监视”指示灯；当正常运行时该指示灯亮；2.2“合位”指示灯；开关在合闸位置时该指示灯亮；2.3正常运行时，其余指示灯灭；装置面板LCD（液晶显示）显示的信息应与实际相一致。
2.4正常运行时LCD循环显示的信息：*母线电压*有功无功*当前定值区号XX、保护功能压板投入情况；如重合闸充电完好，显示“重合闸投入”。
*本侧三相电流*差动保护投入时且通道正常，显示对侧电流及三相电容电流。
3.北京四方CSL-103C型微机型线路保护装置打印机的正常状态：3.1“电源”指示灯应常亮；3.2“在线运行”灯应常亮；3.3“无纸”灯（OUT PAPER）：打印机无缺纸和卡纸现象。
4.北京四方CSL-103C型微机型线路保护屏上压板、切换开关配置及其操作规定：4.1CSL-103C型微机型线路保护屏上压板配置列表保护跳闸出口压板重合闸出口压板差动保护功能投入压板距离保护功能投入压板零序保护功能投入压板4.2北京四方CSL-103C型微机型线路保护屏上压板操作规定4.2.1输电线路保护屏上安装的保护跳闸出口压板、重合闸出口压板和保护功能压板的投入/退出操作，均应按照调度命令和继电保护定值单要求执行。
4.2.2投入输电线路保护屏“保护跳闸出口”压板前，应测量压板两端对地电压和端电压，确保断路器不因跳闸出口压板带有电压而发生误动跳闸。
断路器在合闸位置时，测量“保护跳闸压板”的一端应带负电，另一端不带电，压板两端应无电压。
4.2.3投入输电线路保护屏“重合闸出口”压板前，应测量压板两端对地电压和端电压，确保断路器不因重合闸出口压板带有电压而发生误动合闸。
北京四方CSC-125A型过电压及远方判别保护现场运行规程

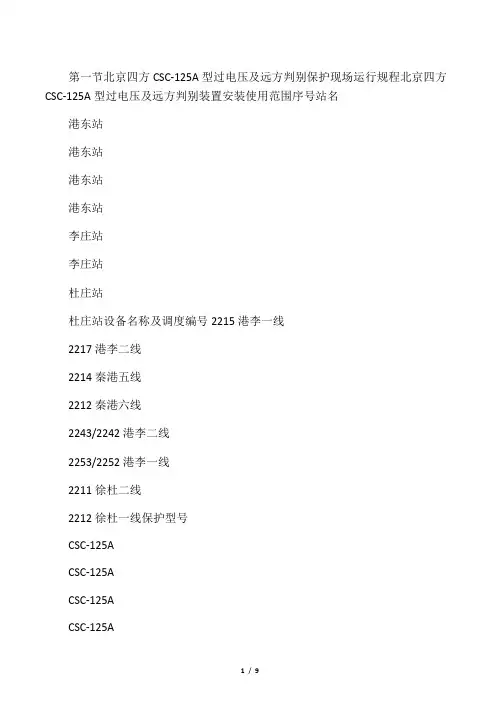

第一节北京四方CSC-125A型过电压及远方判别保护现场运行规程北京四方CSC-125A型过电压及远方判别装置安装使用范围序号站名港东站港东站港东站港东站李庄站李庄站杜庄站杜庄站设备名称及调度编号2215港李一线2217港李二线2214秦港五线2212秦港六线2243/2242港李二线2253/2252港李一线2211徐杜二线2212徐杜一线保护型号CSC-125ACSC-125ACSC-125ACSC-125ACSC-125ACSC-125ACSC-125ACSC-125A备用备用备用备用备注1.2.3.4.5.6.7.8.一、CSC-125A型过电压及远方判别装置的正常运行状态CSC-125A型过电压及远方判别装置正常运行时，“运行”绿灯点亮，其他灯熄灭。
二、CSC-125A型过电压及远方判别装置各信号指示灯含义1.“运行”灯为绿色，装置正常运行时亮；2.“远方跳闸”灯为红色，当收到对侧远跳信号并发出跳闸命令时点亮；3.“过压跳闸”灯为红色，当本侧过压发出跳闸命令时点亮；4.“过压发信”灯为红色，当本侧过压发出远跳信号时点亮；5.“TV断线”灯为黄色，当本侧保护装置所接的电压回路发生断线时点亮；6.“通道故障”灯为红色，本侧与对侧保护装置使用的通讯通道发生故障时点亮；7.“告警”灯为红色，当过电压及远方判别保护装置发生异常时点亮；三、CSC-125A型过电压及远方判别保护装置的异常及处理：序号1.2.3.4.5.6.7.8.9.10."11."12."报文内容模拟量采集错跳闸失败装置参数错ROM和校验错定值错定值区指针错开出不响应开出击穿SRAM自检异常FLASH自检异常软压板错开入异常处理方法报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护1序号13."14."15."16."17."18."19."20."2 1." 2 2." 2 3." 2 4." 2 5." 2 6." 2 7." 2 8." 2 9."3 0." 31."32."33."34."报文内容压板模式未确认2开出EPROM出错开入通信中断开出通信中断传动状态未恢复开入击穿开入输入不正常开入自检回路出错2开入EPROM出错TV断线告警TA断线告警三相跳位开入异常TA断线告警通道1长期收信通道2长期收信通道1故障通道2故障远方跳闸开入异常三相相序不对应模拟通道异常外接3I0接反3次谐波过量告警处理方法报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度报告调度报告调度报告调度退纵联差动保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度退远跳及过压保护报告调度报告调度2。
北京四方CSC103系列保护试题
北京四方CSC103系列保护试题CSC103试题一、填空题1.在专用光纤通道时，有关速率的控制位应设置为（）bps速率。
2.在电流突变量启动后（）ms内，不考虑系统发生振荡情况。
3.两侧的电流差动保护，必须一侧设置为主机，另一侧设置为（）机。
4.CSC-103差动保护装置使用的是（）模类型的光纤。
5.CSC-103装置使用的光纤波长一般为（）nm。
6.CSC-103装置光接受灵敏度大于（）dbm。
7.CSC-103装置允许最大的单向延时（）ms。
8. CSC103装置光纤接口的光纤连接器类型，默认为（）型。
9.微机保护的主要组成部分: 计算机主系统、模拟量输入、（）、人机对话接口、处理单元、跳合闸单元、网络通讯单元。
10.高压纵联保护目前国内的主要原理是：纵联距离保护、（）、纵联方向保护。
11.重合闸检定方式有：检同期、（）、非同期。
12.CPU1插件地址编码应设置为0000，CPU2插件地址编码设置为（）。
13.CSC-100系列保护计算用3U0采用（）方式。
14.CSC100保护采用（）模数转换技术。
15.CSC100系列保护装置，只有启动CPU(CPU2)（）后，才能开放保护CPU(CPU1)的跳闸出口功能。
16.线路退出重合功能，只需将重合闸方式把手置于（）位置。
17.CSC100保护有告警Ⅰ时（严重告警），装置面板告警灯（）亮，退出所有保护的功能，装置闭锁保护出口电源；有告警Ⅱ时（设备异常告警），装置面板告警灯（）亮，仅退出相关保护功能（如TV断线），不闭锁保护出口电源。
18.当负荷电流大于（）In时，装置显示的电流大小、角度才能比较正确。
19.距离保护只有做（）故障试验时，测试仪才需要有相应的零序补偿。
20. 保护装置的阻抗定值，为（）次值。
21. 压板模式有软硬压板串联方式、硬压板方式，出厂设置一般默认为（）。
22.告警时，需按（）键，回到正常显示状态后方可进行调取报告等按键操作。
光纤差动
首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在CT（电流互感器）的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。
即使是微机保护装置，其原理也是这样的。
★★★但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。
纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护；2.微波纵联保护，简称微波保护；3.光纤纵联保护，简称光纤保护；4.导引线纵联保护，简称导引线保护。
至于对光纤通道的具体要求，我没有找到详细的答案，我认为有以下几点应该做到：1.由于采用PCM光纤或光缆作为通道，主要是要求线路两侧的数据实现主、从方式严格同步；2.当保护装置运行时，必须成对使用，即两侧都运行；3.进行整定时，线路两侧必须一侧整定为主机，另一侧整定为从机；4.光纤接口的技术指标必须满足要求，例如单模光纤、多模光纤的发送功率，接收灵敏度，抗干扰性能，等等指标。
750kV输电线路具有传输容量大、输送距离远、经济效益好的特点，但同时也存在线路分布电容大、故障时高频分量丰富、直流分周期分量衰减缓慢的影响保护工作的因素。
文章分析了750kV输电线路的电容电流、暂态过程对线路电流差动保护以及距离保护的影响，并对线路保护的动模试验以及实际系统的人工接地试验中线路保护的动作情况进行了介绍。
关键词：继电保护；动模试验；人工接地由于特高压输电线路具有传输容量大、输送距离远、经济效益好的特点，我国目前正在进行特高压输电系统的研究。
于2005年9月在西北建成的750kV输电线路即是其中的一部分。
与500kV超高压输电线路相比，750kV输电线路的输送容量更大、线路距离更长、系统短路容量更大，因而对线路继电保护的要求也就更高。
光纤差动保护措施
光纤差动保护措施
什么是光纤差动保护
光纤差动保护是网络传输中常用的一种保护措施，即在光纤通
信过程中，当发送光信号和接收光信号之间出现偏差时，采取一系
列措施令信号回归原路径，以确保数据传输的稳定性和完整性。
光纤差动保护的优点
光纤差动保护具有以下优点：
- 高效率：光纤差动保护能够实现快速恢复和精确的定位，对
用户业务的干扰很小，信号恢复速度很快，可以确保系统的高可靠
性和连续性。
- 灵活性：光纤差动保护可根据业务大小调整保护优先级，可
以针对性地保护重要业务和关键业务，提高网络的可靠性和安全性，缩短系统故障恢复时间。
- 可靠性：光纤差动保护能够减少系统故障，提高数据传输的保障能力。
不仅能够减少故障等待时间，还能够使系统在不停机的情况下进行备份和恢复。
光纤差动保护的技术原理
光纤差动保护的技术原理包括：
- 构筑不同层次的保护层，根据网络拓扑结构建立起光纤差动保护机制。
- 采用互补技术，充分发挥优势互补性，光线在传输过程中能够被恢复，从而达到故障自愈、保障信息安全的效果。
光纤差动保护的应用
光纤差动保护广泛应用于各类计算机、通信、网络等领域。
目前，光纤差动保护技术还在不断开发和完善中，看好它在这些领域的前景。
结论
光纤差动保护是一项重要的网络技术保障措施，能够有效提高网络的可靠性和安全性，减少系统故障，有效保障信息的传输和安全。
相信随着这项技术的不断发展和完善，光纤差动保护会在更多领域得到应用。
北京四方2014年度工程技术培训CSC主要低压保护装置常见问题专题分析
低压产品目前主要分常规非61850通信的CSC200、CSC326G 系列，61850通信的COM 板系列、CSC200P系列，CSD200系列，高压平台CSC200、CSC326G系列。
本文档按照问题类型将常见问题进行梳理，方便查阅。
第1部分装置液晶面板显示常见问题
第2部分装置采样异常常见问题
第3部分装置开入\开出异常常见问题
第4部分装置操作回路异常常见问题
第5部分装置接线常见问题
第6部分装置定值整定常见问题
第7部分装置保护实验常见问题
第8部分装置各类告警常见问题
第9部分装置遥信、遥测及通信常见问题
第10部分装置固化程序、对时、打印等
选择要下载的软件（文件需是.s19格式），点击“执行”。
、通过超级终端发送文件
）打开超级终端，在名称框中输入任意字符，点击确定
按下图进行通讯设置，点击确定）发送文件。
RCS-9611C线路保护装置在电厂低周解列系统中的应用
四期 ３回进线 的低周解列保护 。 其厂家说明书中， 对
３ 保 护 系统构成
３１ 电厂 侧 升压 变压 器保 护 ．
低周减载 的功能说明如下 ： 装置设一段经低 电压 闭锁及频率滑差 闭锁 的低
周保护 。通过控 制字 （Ｄ ／Ｔ闭锁投入 ” 可选择在 “ ＦＤ ） 电厂侧变压器保护测控屏 ，主要 由 ３ 套装置组 频率下降超过滑差 闭锁定值 时 ， 是否闭锁低周保护 。 成 ： Ｃ 一 ６９ Ｓ 南瑞 ）此为变压器 的主保 护装 置 ， 低 电压闭锁功能 固定投人。装置提供“ ｔ Ｓ ９７ Ｃ （ ｉ ， 投低周减载 ” 实 现 升 压 变 的 所 有 电 量 与 非 电 量 保 护 功 能 ； 硬压板来投退低周保护 ，低周保护动作后 闭锁重合 Ｒ Ｓ ９０ Ｃ 南瑞 ） Ｃ一７３ （ 测控装置 ， 实现主变各实时监控数 闸。装置的接线端子示意图如 图 ２ 所示。 据 的采集及显示上送功能 ；Ｓ 一 １ （ｌ 四方） Ｃ Ｃ ２ ３ｉ 京 ｌ 线路 光纤纵差保护装置 ， 实现升压变高压侧套管 Ｃ Ｔ至涟 钢 Ｉ ３ｋ 站 ５ Ｖ间隔出线 Ｃ Ｔ之 间电缆线路 的故障保护 功能。
图 ２ Ｒ Ｓ ９ １ 装 置端 子接 线 图 Ｃ 一 ６ １
４２ Ｃ Ｃ一 １ ． Ｓ ２ ３线路 光 纤纵 联差 动保 护 装置 简 介
４ 保护装置接 线
所示 。
收稿 日期 ：０ １０ － ４ ２ １－ ６ １ 作者简 介 ： 杰 （９ ３ ）男 ， 向 １８ 一 ， 湖南张家界人， 助理工程师 ， 研究方 向： 电气 自动化 。
２５ １
Ｅｑ ｉ ｍｅ ｔ Ｍａ ｕ ａ ｔ ｎ ｅ ｈ ｏｏ ｙ Ｎｏ９， ０ ｕ ｐ ｎ ｎ ｆ ｃｒ ｇ Ｔ ｃ ｎ ｌｇ ． ２ １ ｉ １
北京四方CSC-161A型线路保护运行规定
北京四方CSC-161A型线路保护运行规定1)操作说明(1)装置主菜单包括：运行工况，报告查询，打印，修改时钟，液晶调节，定值设置，装置设定，开出传动，测试操作，压板操作。
因均为中文菜单，均为树型结构，就不做详细说明（密码8888）。
(2)定值区切换在任何时候按上、下定值区切换键，出现定值切换对话框；按上、下定值区切换键、“十”键或“一”键，选择切换的目标定值区区号；按回车键，确认要切换操作，并提示将要切换到的定值区的区号；输入密码8888，按回车键执行定值区切换。
输入密码过程中，左、右方向键可以用来移动多位数值的编辑修改位，“十”键或“一”键改变当前密码数字位的数值；切换完后，装置显示一个消息窗口，提示定值切换已经成功，按任意键即返回切换之前的状态。
打印定值报告。
上面有相应的快捷键F1,F2,F3,F4,也可以进入菜单里面调出报告打印。
2)运行注意事项(1)装置告警说明装置的告警分为告警Ⅰ和告警Ⅱ，告警Ⅰ为严重告警。
有告警Ⅰ时，装置面板告警灯“闪亮”；有告警Ⅱ时，装置面板告警灯“常亮”。
有告警Ⅰ时，装置闭锁保护出口电源。
正常运行时，某断路器控制屏上发“装置故障”光字牌，检查保屏上“告警”指示灯亮，应根据显示信息判断故障，并汇报调度，如属于硬件故障，影响保护运行的，须将本断路器停电进行更换；如属内部软件出错，信号可以复归，则复归信号。
CSC-160系列装置的告警报文、告警类别及处理措施（告警Ⅰ）CSC-160系列装置的告警报文、告警类别及处理措施（告警Ⅱ）2)异常处理及事故分析(1)运行中电源指示灯熄灭，直流消失光字牌亮。
说明装置直流电源消失，应报告值班调度员，申请退出保护。
如果经检查运行人员无法处理，应通知检修人员处理；(2)当“交流电压断线”光字牌亮时，应立即报告值班调度员，然后检查交流电压失压原因，如运行人员无法处理，应申请调度退出保护并通知检修人员；(3)当打印报告中有TA断线时应立即报告值班调度员申请退出保护，并通知检修人员处理。
四方CSD-200说明书
10 V
GB/T（IEC 60255-22-6）
工频抗扰度
A级
GB/T（IEC 60255-22-7）
辅助电源跌落和中断
0%、50 ms;
40%、200 ms
GB/T（IEC 60255-11）
2.5
符合GB规定。
2.6
产品的热性能（过载能力）符合DL/T 478的以下规定：
a)交流电流回路：在2倍额定电流下连续工作，40倍额定电流下允许1 s；
技术支持 电话：0 传真：0
重 要 提 示
感谢您使用北京四方继保自动化股份有限公司的产品。为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：
1)本说明书仅适用于上海标准化CSD-200系列保护测控装置。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。如有随机资料，请以随机资料为准。
e）延时段动作值平均误差不超过±40ms或％；
f）事件记录分辨率：≤ 1ms。
2.9.4
a）电流、电压：级；
b）功率、电度：级。
2.9.5
a）电RS485端口：屏蔽双绞线接口；
b）光RS485端口：多模光纤介质，波长850nm，ST接口，出纤功率-15dB，灵敏度；
c）电以太网端口：UTP5双绞线、RJ45接口；
c)具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发、故障模拟、控制方案在线仿真；
d)提供基于光电以太网、光电485的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案；
e)装置具有良好的中/英文视窗界面，通过键盘进行切换，兼容国、内外应用场合；
f)全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；
q)高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；
GB/T（IEC 60255-22-6）
工频抗扰度
A级
GB/T（IEC 60255-22-7）
辅助电源跌落和中断
0%、50 ms;
40%、200 ms
GB/T（IEC 60255-11）
2.5
符合GB规定。
2.6
产品的热性能（过载能力）符合DL/T 478的以下规定：
a)交流电流回路：在2倍额定电流下连续工作，40倍额定电流下允许1 s；
技术支持 电话：0 传真：0
重 要 提 示
感谢您使用北京四方继保自动化股份有限公司的产品。为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：
1)本说明书仅适用于上海标准化CSD-200系列保护测控装置。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。如有随机资料，请以随机资料为准。
e）延时段动作值平均误差不超过±40ms或％；
f）事件记录分辨率：≤ 1ms。
2.9.4
a）电流、电压：级；
b）功率、电度：级。
2.9.5
a）电RS485端口：屏蔽双绞线接口；
b）光RS485端口：多模光纤介质，波长850nm，ST接口，出纤功率-15dB，灵敏度；
c）电以太网端口：UTP5双绞线、RJ45接口；
c)具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发、故障模拟、控制方案在线仿真；
d)提供基于光电以太网、光电485的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案；
e)装置具有良好的中/英文视窗界面，通过键盘进行切换，兼容国、内外应用场合；
f)全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；
q)高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交换机
监控 设备
交换机
保护 1
保护 2
监控 设备
交换机
保护 1
保护 2
过程总线
数字式 CT/VT
智能开关 设备
数字式 CT/VT
智能开关 设备
保 护 装 置
CSC系列保护特点 CSC系列保护特点
• 回顾CS系列保护装置
• 1）创造性地将总线不出芯片的单片机技术 应用于继电保护中，保证了可靠性； • 2）应用了VFC（电压频率转换）技术； • 3）首次应用了网络技术，便于设备联网运 行，为综合自动化提供了良好的基础； • 4）采用了多种新原理和新技术。 • 5）运行中的数万套CS系列保护装置为保证 电力系统安全稳定运行作出了重大贡献
Low
DSP
High
TEXAS INSTRUMENTS
TI公司
瑞萨公司
二、CSC系列产品的特点
1. 高性能、高可靠性的通用硬件平台
二、CSC系列产品的特点
1. 高性能、高可靠性的通用硬件平台 1）采用MCU 与DSP合一的32位单片机，保持总 线不出芯片的优点，程序完全在片内运行。 2）大容量内存，内部Flash：1M字节； 内部RAM： 64k字节。 3）5级流水线处理，包括浮点乘法在内的绝大多 数指令在一个指令周期（12.5ns）执行完成。
产品5：CSC-330数字式电抗器保护装置
产品6：CSC-300系列数字式发电机变压器组保护装置
产品6：CSC-300系列数字式发电机变压器组保护装置
产品6：CSC-300系列数字式发电机变压器组保护装置
一、电流差动保护原理 电流差动保护判据
∑I
K
⎛. ⎞ I m + I n − K F ⎜ I i ⎟ ≥ I SET ⎝ ⎠
. .
i 式中： —— 线路各端电流的向量和（规定母线流向被保护线路为电流正方 向） F ( I ) i —— 各端电流的函数
—— 制动系数
—— 差动保护的整定值，为一标量 上式中左端的第一项称为动作量，第二项称为制动量。制动量有多种构成方法， 由此可以得到不同的保护判据。为了提高差动保护的灵敏度，而同时防止区外故 障可能引起的保护误动，原理上通常采用比率制动特性或者是比率制动+相位比 较方式。
二、CSC系列产品的特点
3、全面、实时的自检
双A/D采集、互检
二、CSC系列产品的特点
3、全面、实时的自检
脉冲
开入可靠性、自检 （已申请专利）
K
＋5V
K反
K正
3、全面、实时
的自检 （已申请专利）
驱动QDJ
丹东新兴220kV变电站2000年11月 19日正式投入电网运行。 该站是国内首次将保护和自动化设 备按间隔下放于户外箱的220kV及 以上等级综合自动化变电站，也是 国内首次在该电压等级采用光纤以 太网进行监控和远动控制的变电站。 该站自动化设备的软、硬件技术均 处于国际先进水平。
2、装置内部网络化设计，有利于 提高硬件的可靠性、灵活性 和可扩展性，显著简化硬件设计，实现 “积木式” 结构。
二、CSC系列产品的特点
3、全面、实时的自检
增加了： 1）双A/D和互检，提高了数据采集系统的可靠性； 2）监测装置电源的全部输出电压，并有状态预告； 3）开入量自检； 4）对于全部开出量，在线自检到继电器线圈，并 可以监视跳闸接点和跳闸回路。 极大提高了装置的可靠性和自检功能，越来越趋 向于做到：“只要不报警，装置就是完好的”。
不断创新 * 全国第一套微机保护装置----1984华北电力大学 *全国第一套分布式综合自动化系统----1994大庆 *全国第一套就地安装保护装置----1995CSL200A * 全国第一套220kv综合自动化变电站----1996珠海南屏 * 全国第一套全下放式220kv综合自动化变电站----2000丹东 * 全国第一套全国产500kv综合自动化变电站----2000南昌
5V+
R2 V2
GJ 24V+ QDJ
5V+
驱动TJ
R3 V3
TJ 5V+
R5 V5 R6
反馈 输入
R7
5V地
二、CSC系列产品的特点
4、自动测试方便 装置采用整体测试方 案，测试完整、方便。
测试盒
测试方案1
二、CSC系列产品的特点
向陕西电力专家做技术汇报 向陕西电力专家做技术汇报
报告人：王 斌 2004. 12
公司概况
北京四方继保自动化股 份有限公司成立于1994年4 月，是从事电力系统继电保 护及自动化的研究、开发、 生产和销售，并为电力系统 及相关行业（例如石化、铁 路、煤炭、冶金等）服务的 高新技术企业。
220千伏丹东新兴变电站220千伏开关场小室
返回
辽宁丹东变66KV户外保护柜
返回
变电站自动化系统模式演化
∗
第1步：基于IEC61850-9-1或 IEC60044-7/8的点对多点连接
Natural Migration Control Code Efficiency
MCU
Control Savvy Core Flash Memory Flexible, Robust Peripherals Analog Integration Low
Simple system control Integration for system efficiency and low cost High DSP performance Algorithmic Processing Power Effortless “C” Programmability Math Code Efficiency
交换机
站级总线
监控 设备
交换机
保护 1
保护 2
监控 设备
交换机
保护 1
保护 2
IEC61850-9-2
数字式 CT/VT
过程总线
数字式 CT/VT
智能开关 设备
智能开关 设备
第3步：同一网络－基于IEC61850-9-X
控制中心 路由器 人 机 接 口 技术服务
站级总线
6、前插拔组合结构机箱设计（专利）
结合了前插拔和后插拔的优点，强弱电分离，维护方便。
老机箱背板
新机箱母板后视图
二、CSC系列产品的特点
7、用户界面人性化、通信接口多样化
汉化操作菜单简单易用，并提供四个快捷键，可以实 现“一键操作”功能，如：按一个键即可打印报告。
一、研发背景
1、对保护装置的要求 1）使用方便性、简便性的要求 ； 2）自检更全面、完善； 3）保护内部动作过程的详细记录。
一、研发背景
2、集成电路技术的发展 1）“MCU＋DSP” 的单片机结构是集成电路技术 发展的一个趋势。 2）总线不出芯片的单片机系统，十分有利于可靠 性设计。 System On Chip(SOC) 可靠、快速、接口简便。
二、CSC系列产品的特点
抗干扰性能优良
CSC系列产品的装置在武高所通过了EMC试验。 全部满足电力系统典型应用的试验等级要求。其 中，有 9 项通过了最严酷等级的试验，比电力系统典 型应用高 1 个试验等级。 满足750kV保护的要求。
二、CSC系列产品的特点
5、记录任何内部元件的
中间过程和计算值
将保护内部的测量元件、动作行为和逻辑 过程完整地记录下来，使动作过程“透明化”， 十分有利于事故的分析，克服了原有微机保护 只能知道模拟量和最终动作结果的弊端。
二、CSC系列产品的特点
2000年9月，采用CSC 2000系统的三峡电力送出工 程的第一个500kV变电站— —南昌站成功投运。它是完 全的综合自动化系统，完全 的分布式系统，保护与控制 设备完全下放至开关场。代 表着我国变电站综合自动化 技术的发展方向。
主营产品 •CSC2000变电站综合自动化系统获2002年度国家科学进步二等奖
C2000TM Digital Signal Controllers Combine The Best of MCU And DSP
High
An MCU with the powerful processing core of a DSP Integrated Digital Signal Controller
不断创新
• 我公司是中国第一台微机继电保护装置诞生的地方
李鹏同志在第一届全国微机应用展 览会上视察WXB-01型微机保护装置
WXB-01型微机保护装置荣 获国家科技进步二等奖
主营产品
•
CSC 2000 变电站综合自动化系统
在我国各级电网中，已有我公司设计生产的1800多个110kV-500kV分 布式变电站综合自动化系统成功运行,其中500kV变电站30座， 220kV变 电站300座，110kV及以下变电站1400余座。
特点归纳
CSC-101、102、103鉴定结论
CSC-101、CSC-102系列数字式超高压线路保护装 置的硬件和软件可靠、灵活、实用。装置的性能和 主要技术指标达到国内外先进水平，在网络化硬件 平台设计、前插拔组合结构机箱设计等方面处国内 领先水平，在采用总线不出芯片的DSP和MCU合一的 32位单片机保护硬件系统、按相补偿、装置电源损 坏的提前预告和继电器线圈与接点的实时监测与告 警方面属国际首创，并处于国际领先水平。
新一代CSC系列保护需要解决的问题
1）人机界面的友好性无法满足当前的要求 2）信息记录能力不强，无法提供动作过程的中 间状态量，事故后不利于分析动作过程 3）没有提供简便的自动调试手段，给现场调试 带来不便 4）新兴的故障信息系统对保护装置的信息接口 提出了更高的要求
监控 设备
交换机
保护 1
保护 2
监控 设备
交换机
保护 1
保护 2
过程总线
数字式 CT/VT
智能开关 设备
数字式 CT/VT
智能开关 设备
保 护 装 置
CSC系列保护特点 CSC系列保护特点
• 回顾CS系列保护装置
• 1）创造性地将总线不出芯片的单片机技术 应用于继电保护中，保证了可靠性； • 2）应用了VFC（电压频率转换）技术； • 3）首次应用了网络技术，便于设备联网运 行，为综合自动化提供了良好的基础； • 4）采用了多种新原理和新技术。 • 5）运行中的数万套CS系列保护装置为保证 电力系统安全稳定运行作出了重大贡献
Low
DSP
High
TEXAS INSTRUMENTS
TI公司
瑞萨公司
二、CSC系列产品的特点
1. 高性能、高可靠性的通用硬件平台
二、CSC系列产品的特点
1. 高性能、高可靠性的通用硬件平台 1）采用MCU 与DSP合一的32位单片机，保持总 线不出芯片的优点，程序完全在片内运行。 2）大容量内存，内部Flash：1M字节； 内部RAM： 64k字节。 3）5级流水线处理，包括浮点乘法在内的绝大多 数指令在一个指令周期（12.5ns）执行完成。
产品5：CSC-330数字式电抗器保护装置
产品6：CSC-300系列数字式发电机变压器组保护装置
产品6：CSC-300系列数字式发电机变压器组保护装置
产品6：CSC-300系列数字式发电机变压器组保护装置
一、电流差动保护原理 电流差动保护判据
∑I
K
⎛. ⎞ I m + I n − K F ⎜ I i ⎟ ≥ I SET ⎝ ⎠
. .
i 式中： —— 线路各端电流的向量和（规定母线流向被保护线路为电流正方 向） F ( I ) i —— 各端电流的函数
—— 制动系数
—— 差动保护的整定值，为一标量 上式中左端的第一项称为动作量，第二项称为制动量。制动量有多种构成方法， 由此可以得到不同的保护判据。为了提高差动保护的灵敏度，而同时防止区外故 障可能引起的保护误动，原理上通常采用比率制动特性或者是比率制动+相位比 较方式。
二、CSC系列产品的特点
3、全面、实时的自检
双A/D采集、互检
二、CSC系列产品的特点
3、全面、实时的自检
脉冲
开入可靠性、自检 （已申请专利）
K
＋5V
K反
K正
3、全面、实时
的自检 （已申请专利）
驱动QDJ
丹东新兴220kV变电站2000年11月 19日正式投入电网运行。 该站是国内首次将保护和自动化设 备按间隔下放于户外箱的220kV及 以上等级综合自动化变电站，也是 国内首次在该电压等级采用光纤以 太网进行监控和远动控制的变电站。 该站自动化设备的软、硬件技术均 处于国际先进水平。
2、装置内部网络化设计，有利于 提高硬件的可靠性、灵活性 和可扩展性，显著简化硬件设计，实现 “积木式” 结构。
二、CSC系列产品的特点
3、全面、实时的自检
增加了： 1）双A/D和互检，提高了数据采集系统的可靠性； 2）监测装置电源的全部输出电压，并有状态预告； 3）开入量自检； 4）对于全部开出量，在线自检到继电器线圈，并 可以监视跳闸接点和跳闸回路。 极大提高了装置的可靠性和自检功能，越来越趋 向于做到：“只要不报警，装置就是完好的”。
不断创新 * 全国第一套微机保护装置----1984华北电力大学 *全国第一套分布式综合自动化系统----1994大庆 *全国第一套就地安装保护装置----1995CSL200A * 全国第一套220kv综合自动化变电站----1996珠海南屏 * 全国第一套全下放式220kv综合自动化变电站----2000丹东 * 全国第一套全国产500kv综合自动化变电站----2000南昌
5V+
R2 V2
GJ 24V+ QDJ
5V+
驱动TJ
R3 V3
TJ 5V+
R5 V5 R6
反馈 输入
R7
5V地
二、CSC系列产品的特点
4、自动测试方便 装置采用整体测试方 案，测试完整、方便。
测试盒
测试方案1
二、CSC系列产品的特点
向陕西电力专家做技术汇报 向陕西电力专家做技术汇报
报告人：王 斌 2004. 12
公司概况
北京四方继保自动化股 份有限公司成立于1994年4 月，是从事电力系统继电保 护及自动化的研究、开发、 生产和销售，并为电力系统 及相关行业（例如石化、铁 路、煤炭、冶金等）服务的 高新技术企业。
220千伏丹东新兴变电站220千伏开关场小室
返回
辽宁丹东变66KV户外保护柜
返回
变电站自动化系统模式演化
∗
第1步：基于IEC61850-9-1或 IEC60044-7/8的点对多点连接
Natural Migration Control Code Efficiency
MCU
Control Savvy Core Flash Memory Flexible, Robust Peripherals Analog Integration Low
Simple system control Integration for system efficiency and low cost High DSP performance Algorithmic Processing Power Effortless “C” Programmability Math Code Efficiency
交换机
站级总线
监控 设备
交换机
保护 1
保护 2
监控 设备
交换机
保护 1
保护 2
IEC61850-9-2
数字式 CT/VT
过程总线
数字式 CT/VT
智能开关 设备
智能开关 设备
第3步：同一网络－基于IEC61850-9-X
控制中心 路由器 人 机 接 口 技术服务
站级总线
6、前插拔组合结构机箱设计（专利）
结合了前插拔和后插拔的优点，强弱电分离，维护方便。
老机箱背板
新机箱母板后视图
二、CSC系列产品的特点
7、用户界面人性化、通信接口多样化
汉化操作菜单简单易用，并提供四个快捷键，可以实 现“一键操作”功能，如：按一个键即可打印报告。
一、研发背景
1、对保护装置的要求 1）使用方便性、简便性的要求 ； 2）自检更全面、完善； 3）保护内部动作过程的详细记录。
一、研发背景
2、集成电路技术的发展 1）“MCU＋DSP” 的单片机结构是集成电路技术 发展的一个趋势。 2）总线不出芯片的单片机系统，十分有利于可靠 性设计。 System On Chip(SOC) 可靠、快速、接口简便。
二、CSC系列产品的特点
抗干扰性能优良
CSC系列产品的装置在武高所通过了EMC试验。 全部满足电力系统典型应用的试验等级要求。其 中，有 9 项通过了最严酷等级的试验，比电力系统典 型应用高 1 个试验等级。 满足750kV保护的要求。
二、CSC系列产品的特点
5、记录任何内部元件的
中间过程和计算值
将保护内部的测量元件、动作行为和逻辑 过程完整地记录下来，使动作过程“透明化”， 十分有利于事故的分析，克服了原有微机保护 只能知道模拟量和最终动作结果的弊端。
二、CSC系列产品的特点
2000年9月，采用CSC 2000系统的三峡电力送出工 程的第一个500kV变电站— —南昌站成功投运。它是完 全的综合自动化系统，完全 的分布式系统，保护与控制 设备完全下放至开关场。代 表着我国变电站综合自动化 技术的发展方向。
主营产品 •CSC2000变电站综合自动化系统获2002年度国家科学进步二等奖
C2000TM Digital Signal Controllers Combine The Best of MCU And DSP
High
An MCU with the powerful processing core of a DSP Integrated Digital Signal Controller
不断创新
• 我公司是中国第一台微机继电保护装置诞生的地方
李鹏同志在第一届全国微机应用展 览会上视察WXB-01型微机保护装置
WXB-01型微机保护装置荣 获国家科技进步二等奖
主营产品
•
CSC 2000 变电站综合自动化系统
在我国各级电网中，已有我公司设计生产的1800多个110kV-500kV分 布式变电站综合自动化系统成功运行,其中500kV变电站30座， 220kV变 电站300座，110kV及以下变电站1400余座。
特点归纳
CSC-101、102、103鉴定结论
CSC-101、CSC-102系列数字式超高压线路保护装 置的硬件和软件可靠、灵活、实用。装置的性能和 主要技术指标达到国内外先进水平，在网络化硬件 平台设计、前插拔组合结构机箱设计等方面处国内 领先水平，在采用总线不出芯片的DSP和MCU合一的 32位单片机保护硬件系统、按相补偿、装置电源损 坏的提前预告和继电器线圈与接点的实时监测与告 警方面属国际首创，并处于国际领先水平。
新一代CSC系列保护需要解决的问题
1）人机界面的友好性无法满足当前的要求 2）信息记录能力不强，无法提供动作过程的中 间状态量，事故后不利于分析动作过程 3）没有提供简便的自动调试手段，给现场调试 带来不便 4）新兴的故障信息系统对保护装置的信息接口 提出了更高的要求
