新手必看 几种电源电路图的简易画法

画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。

下面是一个简单的电气原理图绘制教程，帮助您快速上手。

1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。

2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。

3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。

4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。

5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。

6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。

7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。

通过以上步骤，您可以绘制出一个基本的电气原理图。

当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。

请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。

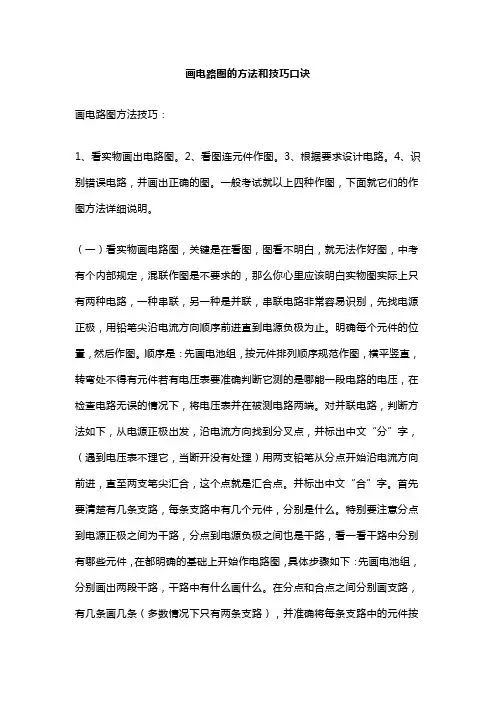

画电路图的方法和技巧口诀画电路图方法技巧：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

电路的口诀1、分析电路应有方法：先判串联和并联；电表测量然后断。

一路到底必是串；若有分支是并联。

2、还请注意以下几点：A表相当于导线；并时短路会出现。

如果发现它并源；毁表毁源实在惨。

若有电器被它并；电路发生局部短。

V表可并不可串；串时相当电路断。

如果发现它被串；电流为零应当然。

教你三步看懂电路图画电路图的诀窍有哪些由大到小、由粗到细，识读各种电路图：一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

教你三步看懂电路图1、由大到小、由粗到细，识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

2、基本电路程式识读电路方框图整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，同学们手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

3、整机信号变换剖析实用电路原理图在识读方框图基础上，还必须进一步识读具体的实用电路原理图。

欲真正理解电路原理图，必须结合整机的基本原理来进行识读，也就是说，要分析通过什么具体电路来完成信号处理过程，为什么使用该电路完成此功能，而不是使用其它别的电路。

根据电路功能的粗细、大小，可将实用电路图分为单元电路图、系统电路图、板块电路图及整机电路图。

画电路图的诀窍1、看实物画出电路图看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

常见5种电源电路图及原理讲解！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF／35V 电解电容，C2、C3选用0.1μF独石电容，C4选用470μF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路，第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。

第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。

第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。

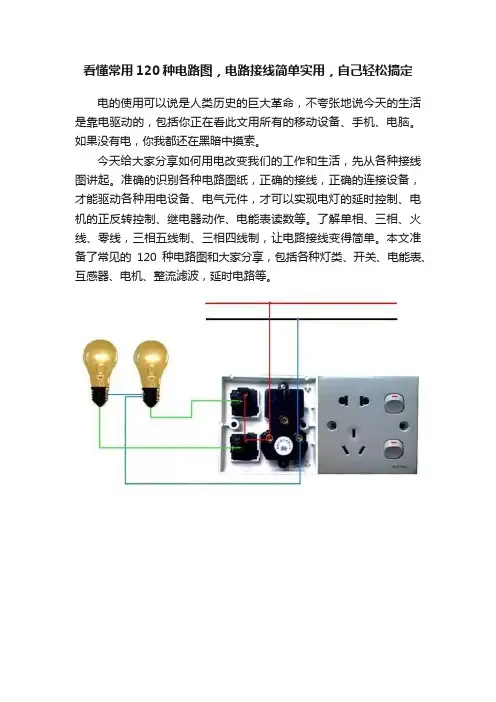

看懂常用120种电路图，电路接线简单实用，自己轻松搞定
电的使用可以说是人类历史的巨大革命，不夸张地说今天的生活是靠电驱动的，包括你正在看此文用所有的移动设备、手机、电脑。

如果没有电，你我都还在黑暗中摸索。

今天给大家分享如何用电改变我们的工作和生活，先从各种接线图讲起。

准确的识别各种电路图纸，正确的接线，正确的连接设备，才能驱动各种用电设备、电气元件，才可以实现电灯的延时控制、电机的正反转控制、继电器动作、电能表读数等。

了解单相、三相、火线、零线，三相五线制、三相四线制，让电路接线变得简单。

本文准备了常见的120种电路图和大家分享，包括各种灯类、开关、电能表、互感器、电机、整流滤波，延时电路等。

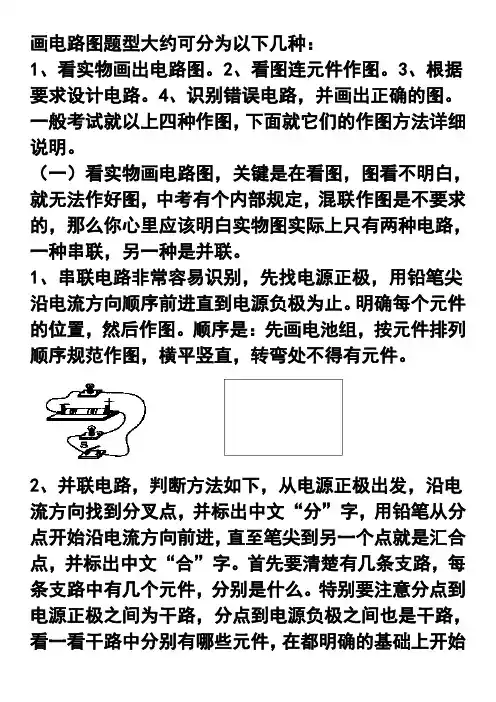

画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联。

1、串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件。

2、并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，用铅笔从分点开始沿电流方向前进，直至笔尖到另一个点就是汇合点，并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画出个大的“日”或“目”字，再把干路和各支路的元件分别画在横线上。

（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

（首先弄清楚干路中有无开关等）。

连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后（在该接线柱上标出“分”）分支路连线，千万不能乱画，顺序作图。

直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关等）。

（三）设计电路方法如下：首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。

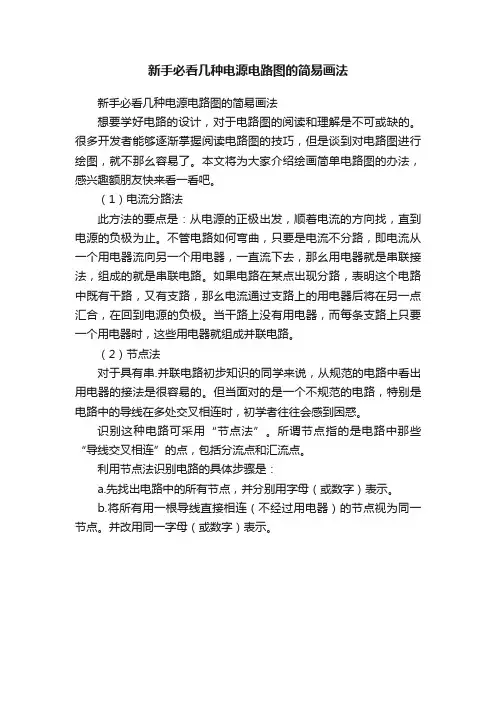

新手必看几种电源电路图的简易画法
新手必看几种电源电路图的简易画法
想要学好电路的设计，对于电路图的阅读和理解是不可或缺的。

很多开发者能够逐渐掌握阅读电路图的技巧，但是谈到对电路图进行绘图，就不那幺容易了。

本文将为大家介绍绘画简单电路图的办法，感兴趣额朋友快来看一看吧。

（1）电流分路法
此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。

不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那幺用电器就是串联接法，组成的就是串联电路。

如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那幺电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。

当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。

（2）节点法
对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。

但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。

识别这种电路可采用“节点法”。

所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。

利用节点法识别电路的具体步骤是：
a.先找出电路中的所有节点，并分别用字母（或数字）表示。

b.将所有用一根导线直接相连（不经过用电器）的节点视为同一节点。

并改用同一字母（或数字）表示。

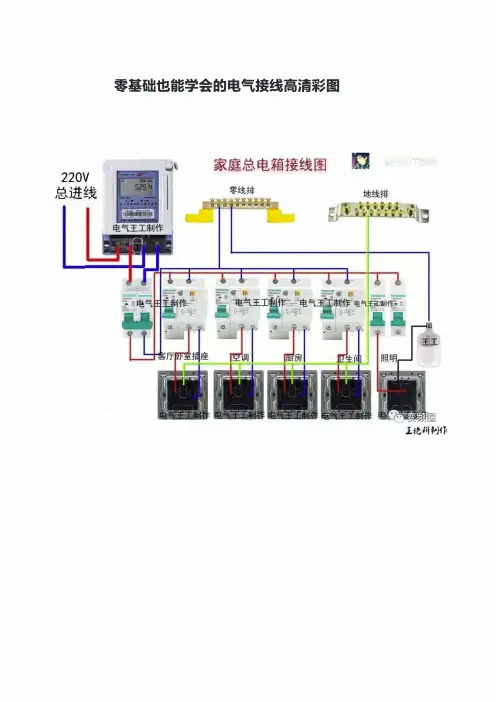

零基础也能学会的电气接线高清彩图
220V 总进线家庭总电箱接线图零线排
B C
正反转星三角主线路
220V e e (' 时..;;_ ．．二:拧�:1锐雇的接
触
琶
按
线田岂控剔常齐点在不工作时出是位有电压U 回回回"回巨.. 固回！: 甘
心�_,.. 竺-·-·-�.公.蠲-1 L
T 进T，，绒」出Ill I � 叫拧升内第鲨
阅读1226
分享收藏收藏此内容的人还喜欢基＿＿＿＿＿＿
建筑水电知识平台赞22
路灯时控开关整体接线图可根据漏电保护器的和交流幢触器的A 数负载榷多个灯泡做电工不能不知道的：接触器的基本原理和应用！纯干货！电工自学网赞17关变频劂
赞5在看8。

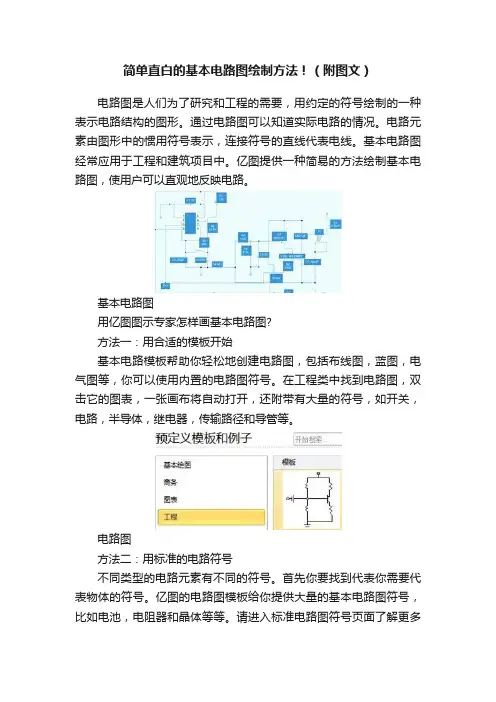

简单直白的基本电路图绘制方法！（附图文）电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。

通过电路图可以知道实际电路的情况。

电路元素由图形中的惯用符号表示，连接符号的直线代表电线。

基本电路图经常应用于工程和建筑项目中。

亿图提供一种简易的方法绘制基本电路图，使用户可以直观地反映电路。

基本电路图用亿图图示专家怎样画基本电路图?方法一：用合适的模板开始基本电路模板帮助你轻松地创建电路图，包括布线图，蓝图，电气图等，你可以使用内置的电路图符号。

在工程类中找到电路图，双击它的图表，一张画布将自动打开，还附带有大量的符号，如开关，电路，半导体，继电器，传输路径和导管等。

电路图方法二：用标准的电路符号不同类型的电路元素有不同的符号。

首先你要找到代表你需要代表物体的符号。

亿图的电路图模板给你提供大量的基本电路图符号，比如电池，电阻器和晶体等等。

请进入标准电路图符号页面了解更多这些符号的详细功能。

亿图电路图符号亿图使用户能以最快的速度，最少的精力获得专业的基本电路图。

它的界面简单好用，形状智能灵活。

基本步骤：1、在文件菜单中，指向新建，选择工程，然后双击基本流程图。

2、把鼠标移到画布左边的图库面板。

从基本电路图符号中，拖放形状倒画布中。

亿图电路图3、用电线符号连接形状。

首先，从传输路径一组的符号中，拖动线路符号到绘图页面。

将连接线的端点放到形状上，形状的连接点就会出现(蓝色的x)。

你可以通过任一连接点将此形状与另一形状连接。

当连接点变红时，意味着连接线已吸附到形状上。

温馨提示：如果你需要更多连接点，可以在开始菜单中的连接线工具创建。

然后，将连接线的另一端点到另一个形状。

最后，如果你需要特定线宽或箭头方向，在开始菜单中的线条轮廓处修改。

电路图绘制软件4、双击形状输入信息。

打印: 画好一张基本电路图后，打印和分享它很简单。

在文件菜单下，选择打印，设置打印选项。

你可以轻松地点击几下就设置好并随之进行预览。

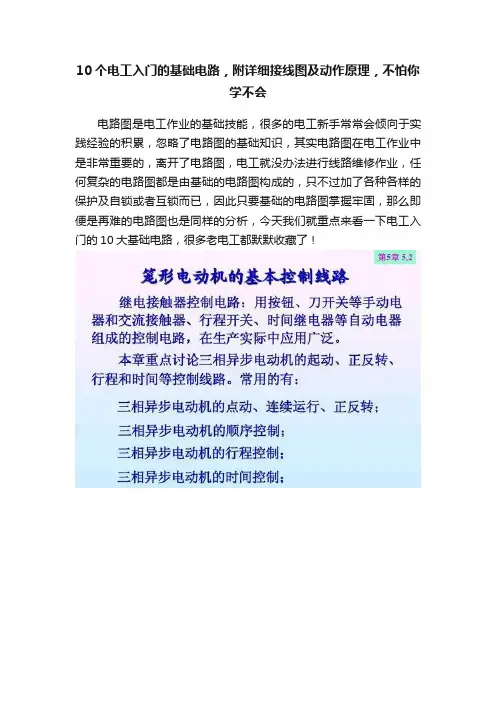

10个电工入门的基础电路，附详细接线图及动作原理，不怕你
学不会
电路图是电工作业的基础技能，很多的电工新手常常会倾向于实践经验的积累，忽略了电路图的基础知识，其实电路图在电工作业中是非常重要的，离开了电路图，电工就没办法进行线路维修作业，任何复杂的电路图都是由基础的电路图构成的，只不过加了各种各样的保护及自锁或者互锁而已，因此只要基础的电路图掌握牢固，那么即便是再难的电路图也是同样的分析，今天我们就重点来看一下电工入门的10大基础电路，很多老电工都默默收藏了！。

画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联。

1、串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件。

2、并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，用铅笔从分点开始沿电流方向前进，直至笔尖到另一个点就是汇合点，并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画出个大的“日”或“目”字，再把干路和各支路的元件分别画在横线上。

（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

（首先弄清楚干路中有无开关等）。

连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后（在该接线柱上标出“分”）分支路连线，千万不能乱画，顺序作图。

直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关等）。

（三）设计电路方法如下：首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。

初中物理常用电路元件的画法总结——山西省新绛县席村学校 申新会电路元件的画法按说不难，但笔者在教学和中考评卷中发现许多学生电路元件的画法存在一、不规范；二、接线不当；三、张冠李戴等许多问题，因此有必要加以总结引起同行注意和研究，同时给同学们以示范和参考。

电路元件的画法总体要求是：一要正确，二要规范。

让人看了感觉到美。

下面进行具体分析。

如有错误和不当之处，请批评指正。

1、电源： 分为两种，一种是电池或电池组，画法如下左图另一种是家庭电路的电源，画法又有两种，如下中、右图。

2、导线： 要画成直线，有两种情况，一是不交叉的，二是交叉的，交叉的又有相连和不相连的两种情况。

相连的里面有“十字形”和“丁字形”两种连接，如图3、灯泡： 不论手电筒的小灯泡还是家庭电路的大灯泡都用一个符号，如图。

小灯泡的画法要注意的是圈画圆，里面的“叉”与跟圈边紧密接触。

4、开关： 开关比较难画，一要掌握铡刀的角度，笔者用量角器量过人教版教材上的开关的铡刀与水平线间的夹角为20。

；二要注意前后两个接点 的距离，以铡刀垂直投影点为起点。

画法如图5、定值电阻、滑动变阻器： 电路符号比较好画，如图，但教学中发现接线时，容易出现错误，应当引起注意。

6、电铃： 初中物理量比较容易画错的元件之一。

它有两部分组成，水平一个圆，下面画两条腿，如图。

有的同学一笔就把它画出来了，却是错误的。

7、电流表、电压表： 这两个比较简单，外面的圈尽量画圆，里面是大写的A 和V 。

8、电动机： 也比较简单，圈画圆后，里面是大写M ，有的同学里面写成大写的W,为什么会出现这种错误呢？因为电动机英语单词motor 的第一个字母是m 。

电源零线火线。
