移动电源电路图(软件版)

移动电源充电宝电路设计文章目录设计需求了解移动电源接口输入保护电路锂电池保护电路设计锂电池充电电路设计锂电池Boost升压放电电路设计温馨提示：看过我之前文章的可以直接跳过一堆介绍的文字，直接看最后的原理图设计需求了解随着手机越来越普及，手机应用功能的增多，更有人提出移动办公时代的概念。

手机作为我们日常使用的便携式数码设备，已经成为我们生活的一部分。

但手机毕竟是电子产品，所有的电子产品都离不开供电的问题。

如果在一些时候，手机电量不足了大家肯定想到的是使用移动电源来临时给手机供电充电了。

其实不单单是手机，很多其他便携式设备都可以使用移动电源来供电。

那么对移动电源的设计就有了明确的需求了。

首先移动电源是要求可以长期储，便携，小巧。

这样我们的工程师们就想到了使用锂电池来做电量的储存，锂电池体积不是很大，相对储存电量的密度也比较大。

所以目前市场上使用的大都是锂电池。

当然，将来由于技术的发展，有可能选择燃料电池，或者核电，就像钢铁侠胸前的那个供电设备一样。

我们在选定核心为锂电池后，我们知道锂电池的各种特性需要设计更好的保护电路，这样锂电池才能使用的更长久和安全。

于是在使用到锂电池的地方必定要为锂电池设计保护电路。

另外，锂电池能多次重复使用，需要设计充电电路。

充满电后需要给其他设备供电，这样就需要设计对应的供电电路。

当然还有一些可有可无的指示电路等等。

针对锂电池的保护电路之前的文章也有讲解，有不清楚的朋友可以去我头条文章栏目查阅，这里再罗列下，锂电池保护电路至少需要做到，过充、过放、过流短路保护，充电时还要对其做过温保护控制。

锂电池的充电电路也是有严格要求步骤的，需要根据电池状态严格按照电池充电步骤进行充电。

对应锂电池的充电电路的介绍这里也不讲了，之前有文章做了讲解，不清楚的朋友还是那句老话，可以去我头条文章栏目查阅。

锂电池输出供电电路要根据实际情况，看你是给什么样的设备供电，有怎样的供电需求设计，一般都是设计成5V输出，因为现在大多数便携式设备都是不超过5V的充电器为其充电供电。

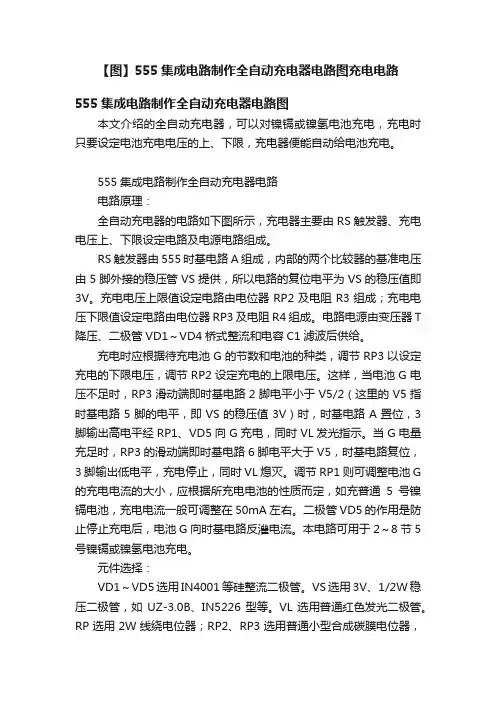

【图】555集成电路制作全自动充电器电路图充电电路555集成电路制作全自动充电器电路图本文介绍的全自动充电器，可以对镍镉或镍氢电池充电，充电时只要设定电池充电电压的上、下限，充电器便能自动给电池充电。

555集成电路制作全自动充电器电路电路原理：全自动充电器的电路如下图所示，充电器主要由RS触发器、充电电压上、下限设定电路及电源电路组成。

RS触发器由555时基电路A组成，内部的两个比较器的基准电压由5脚外接的稳压管VS提供，所以电路的复位电平为VS的稳压值即3V。

充电电压上限值设定电路由电位器RP2及电阻R3组成；充电电压下限值设定电路由电位器RP3及电阻R4组成。

电路电源由变压器T 降压、二极管VD1～VD4桥式整流和电容C1滤波后供给。

充电时应根据待充电池G的节数和电池的种类，调节RP3以设定充电的下限电压，调节RP2设定充电的上限电压。

这样，当电池G电压不足时，RP3滑动端即时基电路2脚电平小于V5/2（这里的V5指时基电路5脚的电平，即VS的稳压值3V）时，时基电路A置位，3脚输出高电平经RP1、VD5向G充电，同时VL发光指示。

当G电量充足时，RP3的滑动端即时基电路6脚电平大于V5，时基电路复位，3脚输出低电平，充电停止，同时VL熄灭。

调节RP1则可调整电池G 的充电电流的大小，应根据所充电电池的性质而定，如充普通5号镍镉电池，充电电流一般可调整在50mA左右。

二极管VD5的作用是防止停止充电后，电池G向时基电路反灌电流。

本电路可用于2～8节5号镍镉或镍氢电池充电。

元件选择：VD1～VD5选用IN4001等硅整流二极管。

VS选用3V、1/2W稳压二极管，如UZ-3.0B、IN5226型等。

VL选用普通红色发光二极管。

RP选用2W线绕电位器；RP2、RP3选用普通小型合成碳膜电位器，如WH5型等；R1～R4均选用1/8W碳膜电阻器。

C1选用CD11-25V型铝电解电容。

T选用220V/15V、5VA小型优质电源变压器。

单片机移动电源方案概述移动电源是现代人日常生活中必备的便携式充电设备。

在充电电力不足或无电源可用的情况下，移动电源提供了一种便捷的充电解决方案。

本文将介绍基于单片机的移动电源方案，包括硬件设计和软件实现。

硬件设计电池选择移动电源的核心部分是电池，它决定了电源的容量和使用时间。

在选择电池时，需要考虑电压和容量。

一般来说，选择锂离子电池作为电源是最常见的选择，因为它们具有较高的能量密度和较小的体积。

充电电路设计移动电源需要提供可靠的充电功能。

充电电路设计应具备以下功能：- 过电流保护：当充电电流超过设定阈值时，电路应能自动断开以防止损坏电池。

- 过压保护：当电池充电达到额定电压时，电路应能自动停止充电，以避免电池过充。

- 温度保护：当电池温度过高时，电路应能自动停止充电，以保护电池安全。

- 反向连接保护：当用户错误地连接正负极时，电路应能自动检测并断开连接，以避免损坏电路。

输出电路设计移动电源需要提供稳定可靠的输出电压。

输出电路设计应具备以下功能： - 电压稳定性：输出电压应保持在设定电压范围内，以满足不同设备的需求。

- 过载保护：当输出电流超过额定值时，电路应能自动断开以防止过载损坏电源或受充电设备。

- 短路保护：当输出端短路时，电路应能自动断开以避免损坏电源和受充电设备。

单片机选择根据移动电源的需求，选择适合的单片机是非常重要的。

单片机控制移动电源的充电和输出电路，需要具备以下功能： - 较高的计算能力：处理充电和输出电路控制所需的算法和逻辑运算。

- 多个IO引脚：用于与传感器、开关和显示屏等外部元件交互。

- 低功耗模式：在不使用时能进入低功耗模式以节省能量。

- 丰富的接口：支持与其他组件的通信，如USB接口、I2C接口等。

充电管理通过单片机控制充电电路，可以实现智能化的充电管理。

单片机可以检测电池电量，并根据需求决定是否开始充电。

同时，单片机可以监控充电过程中的电流、电压和温度等参数，并对异常情况进行保护。

充电宝电路方案1. 引言充电宝是一种便携式的设备，用于给手机、平板电脑等电子设备充电。

它具有小巧、便携、高效的特点，几乎已经成为现代生活中必不可少的物品之一。

本文将介绍一种充电宝的电路方案，旨在实现高效、安全、稳定的充电功能。

2. 充电宝电路概述充电宝的电路主要由充电管理模块、电池管理模块和USB输出模块组成。

充电管理模块用于控制和管理充电过程，电池管理模块用于监测电池状态和保护电池安全，USB输出模块用于提供电力输出。

充电管理模块是充电宝的核心部件，它负责控制充电电流和充电电压。

以下是充电管理模块的主要功能：3.1. 充电控制充电管理模块通过控制充电电流大小和充电电压稳定性，确保充电过程中充电宝和被充电设备的安全。

可以使用恒流充电方式或恒压充电方式，具体根据被充电设备的要求进行设置。

3.2. 充电状态监测充电管理模块可以监测被充电设备的充电状态，包括电池电量、充电电流和充电电压等参数。

通过监测这些参数，可以准确估计充电进度和充电时间，提高用户体验。

电池管理模块负责监控电池的状态和保护电池安全。

以下是电池管理模块的主要功能：4.1. 电池状态监测电池管理模块可以实时监测电池的电量和电压，以保证电池处于安全工作状态。

当电池电量过低或电压异常时，电池管理模块会发出警报并停止充电，以防止电池过充或过放，从而延长电池寿命。

4.2. 电池保护电池管理模块还可以通过短路保护、过流保护、过压保护和过温保护等功能，保护电池免受损坏。

当检测到电池电路异常时，电池管理模块会自动切断电池与充电电路之间的连接，并发出警报，确保充电宝和被充电设备的安全。

5. USB输出模块USB输出模块负责提供电力输出，以便给手机、平板电脑等电子设备充电。

以下是USB输出模块的主要功能：5.1. USB接口标准支持USB输出模块需要支持USB接口标准，以便与各种充电设备兼容。

通常，可以支持USB 2.0或USB 3.0接口标准，并提供合适的电流和电压输出。

移动电源软件、硬件版的区别随着技术的不断提升，移动电源控制板也从原来的硬件板，升级成了软件板，市场中采用软件板的移动电源陆续出现，然而，有很大一部分的朋友对移动电源软件板和硬件板都不怎么了解，两者的区别在哪，软件板的优势在哪，请听我细细说来。

1、移动电源软件板软件板顾名思义，是有相应的程序控制的控制板。

软件板最显著的特征就是可以在无负载的情况下几十秒内自动关机，接负载的情况下自动唤醒等一些功能在此我就不详说了。

当您的移动电源内部的电源板采购的是软件控制的话，你的移动电源使用寿命会更长，而且，电量显示灯不会出现虚亮的情况。

在移动电源不有充满电的情况下，移动电源上的电量显示灯是不会全部亮的，而是呈现我们常说的呼吸灯的形态，可以根据实际情况来显示移动电源的电量。

除了拥有电量显示，负载控制优势以外，采用软件板的移动电源，电量转换率更高，以电无极为例，其转换率能达到85%左右，远高于目前市场的平均值72%。

2、移动电源硬件板传统移动电源，多采用硬件板。

采用硬件板的移动电源，一般开关机要手动操作，使用起来并不方便。

同样是充电显示灯，硬伯板的移动电源，在充了一定时间电以后，移动电源的电量显示灯全亮了，用户将其拔下，为手机充电会发现，显示充满的移动电源，并不能给手机充上多少电。

硬件版的led电量显示不够精确，做不到呼吸灯，跑马灯的效果，而相对的软件版是智能化的，对硬件版电量指示很精确此外，硬件版的移动电源，是处于持续运行状态的，而软件版是自动感应的，会自动判断有无负载，在负载时才有运行，这样就使得软件板的移动电源寿命远高于硬件板的。

而硬件方案的移动电源保护板，因为没有软件控制，它就如同赤裸裸的在运作着，在使用三五个月后，问题不断；3、如何区别移动电源用了哪种控制板软件板与硬件板的区别有以上许多，但消费者在选购时，最直接的区别方式，还是查看其电量显示灯。

如果LED显示灯是跑马灯，或者呼吸灯，则多是软件板移动电源，硬件板在充电过程中，灯会一直处于亮着的状态。

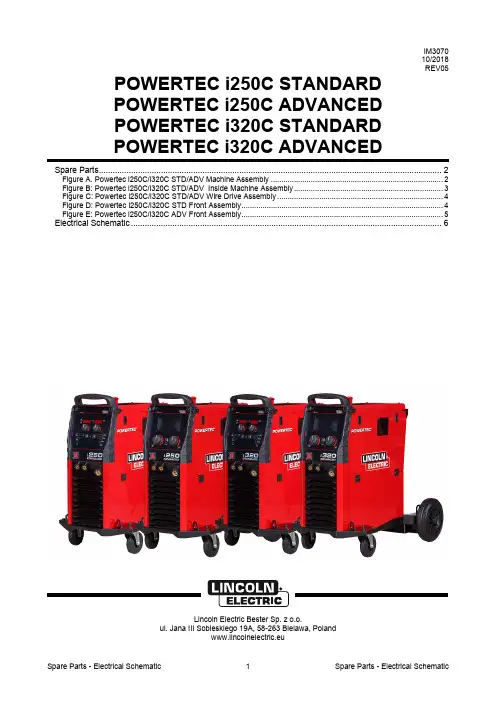

Spare Parts - Electrical Schematic Spare Parts - Electrical Schematic1 IM3070 10/2018 REV05POWERTEC i250C STANDARD POWERTEC i250C ADVANCED POWERTEC i320C STANDARDPOWERTEC i320C ADVANCEDSpare Parts (2)Figure A. Powertec i250C/i320C STD/ADV Machine Assembly .................................................................................. 2 Figure B: Powertec i250C/i320C STD/ADV Inside Machine Assembly ....................................................................... 3 Figure C: Powertec i250C/i320C STD/ADV Wire Drive Assembly ............................................................................... 4 Figure D: Powertec i250C/i320C STD Front Assembly ................................................................................................ 4 Figure E: Powertec i250C/i320C ADV Front Assembly (5)Electrical Schematic (6)Lincoln Electric Bester Sp. z o.o.ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Polandwww.lincolnelectric.euSpare Parts - Electrical Schematic Spare Parts - Electrical Schematic2Spare PartsSP50430, SP50431, SP50432, SP50433 REV05ASSEMBLY PAGE NAMEP o w e r t e c M a c h i n e A s s e m b l yM a c h i n e F r o n t A s s e m b l y W i r e D r i v e A s s e m b l y & E u r o S o c k e t A s s e m b l yP o w e r t e c i 250C /i 320C S T D F r o n t A s s e m b l y P o w e r t e c i 250C /i 320C A D V F r o n t A s s e m b l y M i s c e l l a n e o u s I t e m s CODE NO.: K NO.: FIGURE NO.:A B C D E - 50430 K14157-1 POWERTEC i250C STANDARD 1 1 1 1 - 1 50431 K14157-2 POWERTEC i250C ADVANCED 2 2 2 - 2 2 50432 K14158-1 POWERTEC i320C STANDARD 3 3 3 3 - 3 50433 K14158-2POWERTEC i320C ADVANCED444- 4 4Figure A. Powertec i250C/i320C STD/ADV Machine AssemblyItem DescriptionPart Number QTY123 456 1 WELDING CABLE GRD-300A-50-5M 1 x x x x 2 SIDE PANEL KIT R-1019-486-1R 1 x x x x 3 COVER KIT R-3019-455-1/02R 1 x x x x 4 HANDLE R-0010-292-1R 1 x x x x 5 BASE, PARTITION, SHELF KIT R-3019-426-1R 1 x x x x 6 SIDE COVER KITR-0010-623-1R 1 x x x x7FRONT AND REAR PANEL KIT R-8040-387-1R 1xxxxSpare Parts - Electrical Schematic Spare Parts - Electrical Schematic3 8 LOCK0654-610-004R 2 x x x x 9 LEAF HINGE 0654-610-007R 2 x x x x 10 MAIN INPUT CORD R-5041-497-1R 1 x x x x 11 WHEELS 1029-660-127R 2 x x x x 12 WHEELS 1029-660-250R2 x x x xFigure B: Powertec i250C/i320C STD/ADV Inside Machine AssemblyItem DescriptionPart Number QTY12345613 TRANSFORMER AND CHOKE R-8040-382-2R 1 X X X X 14 INVERTER BOARD R-6042-079-1R 1 X X X X 15 HALL SENSOR W4900004R 1 X X X X 16 FANW66X1369R 2 X X X X 17 INPUT FILTER Y051-1R 1 X X X X 18 SOLENOID 0972-423-040R 1 X X X X 19 CABLE RELIEF 1361-599-674R 1 X X X X 20FUSE SOCKET 1158-632-032R 1 x x x x FUSE 1A 400V1158-660-003R 1 x x x x 21 PC BOARD R-6042-081-1R 1 x x x x 22 WIRE SPOOL HUB 0744-000-335R 1 x x x x 23 PLASTIC NUT 0744-000-336R 1 x x x x 24 USB SOCKET1158-641-061R1 - x - xSpare Parts - Electrical Schematic Spare Parts - Electrical Schematic4Figure D: Powertec i250C/i320C STD Front AssemblySpare Parts - Electrical Schematic Spare Parts - Electrical Schematic5Figure E: Powertec i250C/i320C ADV Front AssemblyItem Description Part Number QTY 1 2 3 4 5 6 32 DISPLAY FRONT PANEL KIT R-0010-619-2R 1 X - X - 33 USER INTERFACE PCB R-6042-078-1R 1 X - X-34 KNOB 9SM22778-2 2 X - X - 35 BUTTON 9SS23055 2 X - X - 1 - X - X 36 MAIN SWITCH 1115-270-022R 1 X X X X 37EURO SLEEVEC-1891-006-1R 1XXXX38 SOCKET W7690350 R 2 X X X X 39 PCB R-6042-077-1R 1 - X - X 40DISPLAY FRONT PANEL KIT R-0010-618-2R 1-X-X41 LCD 0942-177-002R 1 - X - X 42 KNOB 9SM22778-32 - X - XMiscelaneous Items (not shown in figure A, B, C, D, E) Item DescriptionPart Number QTY 12 3 4 5 643 HARNESSES KIT R-5041-494-1R1 X X X XElectrical SchematicSpare Parts - Electrical Schematic Spare Parts - Electrical Schematic6234Spare Parts - Electrical Schematic Spare Parts - Electrical Schematic7。
