移动电源 合泰方案 2.1A原理图

概述SP4522是一款专为移动电源设计的同步开关充电和同步升压的单芯片解决方案,内部集成了同步开关充电模块、同步升压放电管理模块、电量检测与LED 指示模块、保护模块。

SP4522内置充电与放电功率MOS ，充电电流为2.1A ，同步升压输出电流为2.4A 。

SP4522采用专利的充电电流自适应技术以适应小电流适配器，同时采用专利的控制方式省去外部的功率设定电阻，降低功耗的同时降低系统成本。

SP4522内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便可实现充电管理与放电管理。

特点∙支持边充边放∙放电输出:5V/2.4A ∙充电电流:2.1A ∙充电效率高达96%∙放电效率高达96%∙无需昂贵的功率设定电阻∙充电电流自适应技术∙BAT 放电终止电压:2.9V ∙可选4.2V/4.35V 充电电压∙智能温度控制与过温保护∙集成输出过压保护、短路保护、重载保护∙集成过充与过放保护∙支持涓流模式以及零电压充电∙支持手电筒功能,3.7V 可输出50mA∙封装形式：ESOP8应用∙移动电源典型应用应用电路管脚管脚描述极限参数（注1）推荐工作范围注1：最大极限值是指超出该工作范围芯片可能会损坏。

推荐工作范围是指在该范围内芯片工作正常，但不完全保证满足个别性能指标。

电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电气参数规范。

对于未给定的上下限参数，该规范不予保证其精度，但其典型值合理反映了器件性能。

电气参数无特殊说明，VDD=5V，Ta=25℃符号参数测试条件最小值典型值最大值单位VDD充电输入电压 4.55 5.5VV BAT预设充电电压针对4.2V规格 4.15 4.2 4.25V 针对4.35V规格 4.30 4.35 4.4V△V RECHRG再充电阈值电压V BAT-V RECHRG150mVI BAT BAT恒流充电电流V BAT=3.7V 1.9 2.1 2.3AI TRK BAT涓流充电电流V BAT=2.5V150mAI FULL BAT截止充电电流150mAV TRK涓流充电阈值电压V BAT上升 2.9V V TRK_HYS涓流充电滞回电压100mV T ST充电温度补偿阈值110℃T ZERO充电零电流温度130℃V UV_BAT BAT欠压锁定阈值电压V BAT上升 3.2VV WN_BAT BAT低压报警电压V BAT下降 3.05V V BAT_END BAT放电终止电压 2.8 2.9 3.0V I SD_BAT BAT待机电流V BAT=3.7V5080uAV SD V DD-V BAT锁定阈值VDD上升130mV VDD下降60mVV OUT升压输出电压I LOAD=2A,V BAT=3.7V 4.85V 5.2V T SD过温保护阈值温度上升130140150℃T HYS过温保护滞回30℃I LEDx LEDx驱动电流BAT=4V2mA F LEDx_C LEDx充电闪烁频率1Hz F LED1_WN LED1低电闪烁频率2Hz F OSC升压电路工作频率400550700KHz应用说明充电模式如果充电之前锂离子电池电压低于2.9V，为了保护电池，SP4522工作在涓流充电模式，此时充电电流为150mA；当电池电压达到2.9V以后，SP4522进入恒流充电模式，以设定的电流给电池充电；当电池电压达到4.2V后，SP4522工作在恒压充电模式，此时输出电压恒定，充电电流逐渐减小，当充电电流减小为150mA时，充电过程结束。

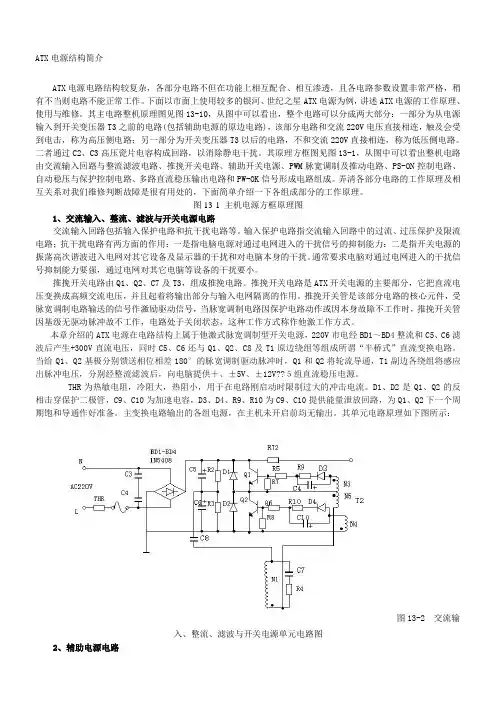

ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

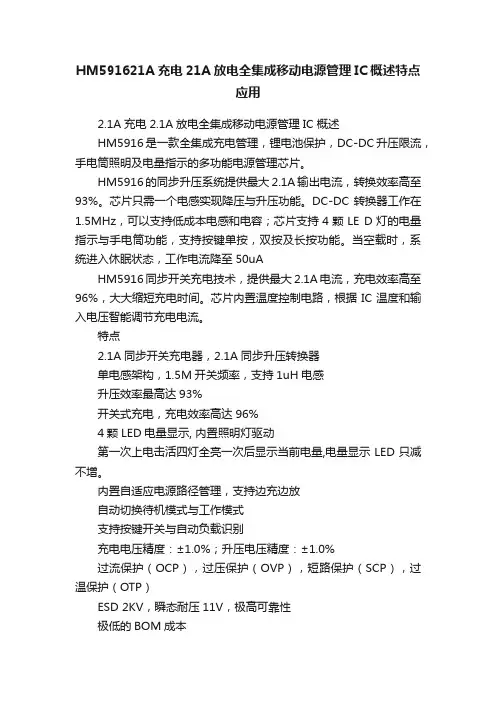

HM591621A充电21A放电全集成移动电源管理IC概述特点应用2.1A充电2.1A放电全集成移动电源管理IC 概述HM5916是一款全集成充电管理，锂电池保护，DC-DC升压限流，手电筒照明及电量指示的多功能电源管理芯片。

HM5916的同步升压系统提供最大2.1A输出电流，转换效率高至93%。

芯片只需一个电感实现降压与升压功能。

DC-DC转换器工作在1.5MHz，可以支持低成本电感和电容；芯片支持4颗LE D灯的电量指示与手电筒功能，支持按键单按，双按及长按功能。

当空载时，系统进入休眠状态，工作电流降至50uAHM5916同步开关充电技术，提供最大2.1A电流，充电效率高至96%，大大缩短充电时间。

芯片内置温度控制电路，根据IC温度和输入电压智能调节充电电流。

特点2.1A同步开关充电器，2.1A同步升压转换器单电感架构，1.5M开关频率，支持1uH电感升压效率最高达93%开关式充电，充电效率高达96%4颗LED电量显示, 内置照明灯驱动第一次上电击活四灯全亮一次后显示当前电量,电量显示LED只减不增。

内置自适应电源路径管理，支持边充边放自动切换待机模式与工作模式支持按键开关与自动负载识别充电电压精度：±1.0%；升压电压精度：±1.0%过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP）ESD 2KV，瞬态耐压11V，极高可靠性极低的BOM成本待机电流50uA支持4.2、4.35电池封装形式：ESOP-16应用移动电源IPAD及其他数码设备备用电源电性能参数推荐工作范围参数符号范围单位输入电压 VDD 4.5~5.5 V 工作环境温度TOP -20~85 ℃极限参数参数值单位PGND 、GND 电压 -0.3~+0.3 V其它引脚电压 -0.3~+7 V充电电流 2.3 A 放电电流 2.3 A储存环境温度 -50~+150 ℃ 工作结温范围-40~150℃HBM 4000 V MM 200 V注：最大极限参数是指超出该工作范围IC 可能会损坏。

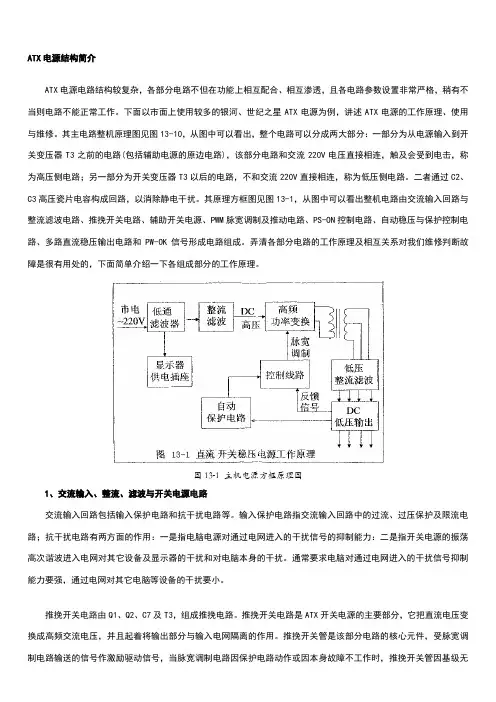

ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

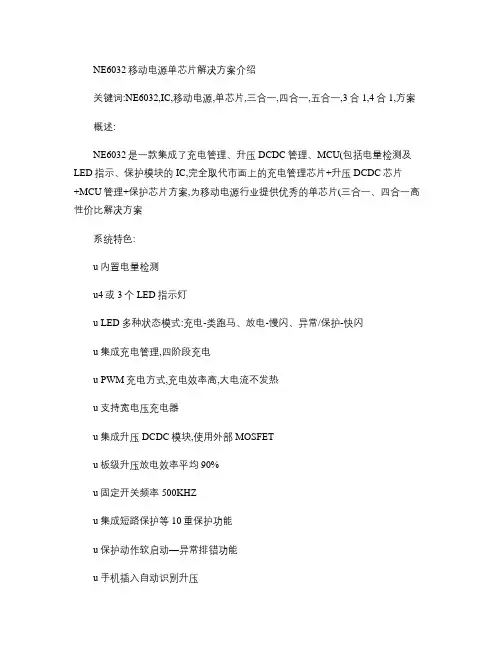

NE6032移动电源单芯片解决方案介绍关键词:NE6032,IC,移动电源,单芯片,三合一,四合一,五合一,3合1,4合1,方案概述:NE6032是一款集成了充电管理、升压DCDC管理、MCU(包括电量检测及LED指示、保护模块的IC,完全取代市面上的充电管理芯片+升压DCDC芯片+MCU管理+保护芯片方案,为移动电源行业提供优秀的单芯片(三合一、四合一高性价比解决方案系统特色:u内置电量检测u4或3个LED指示灯u LED多种状态模式:充电-类跑马、放电-慢闪、异常/保护-快闪u集成充电管理,四阶段充电u PWM充电方式,充电效率高,大电流不发热u支持宽电压充电器u集成升压DCDC模块,使用外部MOSFETu板级升压放电效率平均90%u固定开关频率500KHZu集成短路保护等10重保护功能u保护动作软启动—异常排错功能u手机插入自动识别升压u手机充电完成后芯片自动识别关机功能u板级待机功耗小于100uAu输出可控开关u电量显示稳定技术NE6032双口应用原理图:NE6032功能表:移动电源单芯片NE6032功能表3合1、4合1: 集成充电管理+升压DCDC+MCU+全保护功能/参数项: 标称值基本参数:输入电压: 5V (4.3-6.0V 可支持更高电压的充电器输入充电电流: 1A (充电电流可调 PWM充电方式充电电压: 2.5~4.2v过充电压: 4.35V过放电压: <=3.0V开机电压: >2.5V输出电压: 5.1V +/-0.2V输出电流: 1.0A+2.1A空载检测电流: <20mA休眠电流: <100uA输出效率 89%/3.3V 92%/4.0V 平均>90%集成充电管理: 四段式充电方案:预充: 30mA~150mA (<3V恒流: 1000mA(根据需求配置 (+/-100mA恒压:业界电池18650标准的电压 4.2V (4.15~4.25涓流: 30mA~150mA结束:自动结束充电并休眠完善的充电管理,确保电池健康充电,确保电池充满集成升压DCDC:输出电压:5.0V +/-0.15V输出电流:1.0A+2.1A4个LED指示灯(指示方式丰富: LED显示方式丰富,系统各个工作状态都带有特色的显示方式对应,区分明显:充电状态: 充电状态:当前电量,最高格闪烁(1HZ,前面格常亮。

电源内部电子元件详解图解集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电源内部电子元件详解（图解）来源：本站整理?作者：秩名2012年05月13日11:07分享[导读]? Dilingling，在下今天又要开新课了。

继上一次的电源工作原理图解之后，我们今天再来一篇电源元件的图解，强化大家理论知识与实际应用的结合。

关键词：不要被外观蒙蔽它们都是电容哦Dilingling，在下今天又要开新课了。

继上一次的电源工作原理图解之后，我们今天再来一篇电源元件的图解，强化大家理论知识与实际应用的结合。

通过上一篇电源工作原理图解的反馈，我们得知很多看官不能把原理对应到电源身上，于是在下再用一组图解来讲解电源的内部结构和它的组成元件。

在这里，需要提醒大家注意的是，在很多图解文章中我们都能够看到一些图注，而我们实际应用中不能以偏概全，对应文章中的图片找一模一样的电子元件，因为相同的电子元件在不同的电源之中，外观是经常不一样的。

这两个都是电容哦就拿上面的这张图来说，同样是电容，外观就截然不同，而且这还是出现在同一个电源里面。

其实这也是常见的事情，就拿滤波电容来说，每个电源之中都有很多个滤波电容，一次侧有，二次侧也有，他们的外观常常不一样，但是它们都叫做滤波电容。

先看外观可以认识很多标识接下来我们就按照从外到里、从进到出的顺序来图解电源的内部结构和各个电子元件的名称。

大家一起来看图说话。

电源风扇电源风扇尺寸，目前主流的是12cm和14cm的，另外还有8cm和10cm的风扇的电源。

需要注意的是这些都是指风扇的直径。

电源铭牌目前市场上的电源铭牌多种多样，没有统一标准，最常见的是用两路标识出+12V输出的格式，而我们上面看到是一个与众不同的标注一路的电源铭牌。

80PLUS认证标识80PLUS认证，是目前最火也最主流的电源能效认证标准，由低到高分为白牌、铜牌、银牌、金牌、白金牌，五个标准。

移动电源系统电路的设计与原理分析市面上移动电源中常使用2个电感，其中充电电路中，充电过程需要一个电感，Boost 电路放电过程中也需要一个电感。

充电电路的工作过程是通过5V的交流适配器给移动电源内部的锂电池充电；而Boost电路工作过程是将移动电源内部锂电池升压到5V进行输出，从而给移动设备供电。

但在移动电源实际工作中这两种电路通常情况不需要同时工作，也就是工作中两个电感只有一个电感处于工作状态，两个环路只需要一个工作。

芯片工作原理MT2011是一款高效率大电流单串联锂电池充电控制器。

它支持4.5V~6.5V输入电压，输出电压可以跟随锂电池电压，最大2A的充电电流，使用了高效率的同步整流结构，适合应用于便携式充电设备和移动电源充电。

整合电流采样电阻、高精度的电流与电压管理电路、满电自动停止充电。

MT2011工作频率为1.5MHz，使用同步整流结构，效率高达93%.带有充电电流软启动、防反相电流二极管、充电电流采样等功能，并带有完善的输出短路保护和过温保护功能。

使设备稳定性更高，单电感移动电源电路如图所示：（a）充电芯片外围电路（b）升压芯片外围电路（c）单片机外围电路图1.电路中芯片工作电路MT5036是来颉科技设计的一款95%高效的800KHz同步升压转换器，它为单节锂电池或多节锂电池组并联提供了良好的供电解决方案。

转换器通过设置芯片外部FB分压电阻或使用内部FB分压电阻来获得一个稳定输出电压。

芯片转换效率非常高，能提供足够的负载电流，当供电电压下降到3V时，仍能在输出电压为5V时，输出3A的负载电流，电感中的峰值电流被限制在6.6A.MT5036工作频率可达800KHz，这使得电感和输出电容都可以不用太大，并且带有轻载PSM功能，可以保证芯片在全负载范围内保持较高的转换效率。

拥有60uA 的静态电流，可以大大提高锂电池的寿命，带有低EMI工作模式，断续工作时，可以有效减少振铃，转换器可以避免电池过放电，在关断时负载可以完全与电池断开。

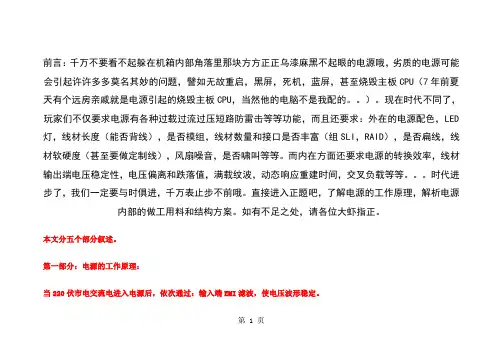

前言：千万不要看不起躲在机箱内部角落里那块方方正正乌漆麻黑不起眼的电源哦，劣质的电源可能会引起许许多多莫名其妙的问题，譬如无故重启，黑屏，死机，蓝屏，甚至烧毁主板CPU（7年前夏天有个远房亲戚就是电源引起的烧毁主板CPU，当然他的电脑不是我配的。

）。

现在时代不同了，玩家们不仅要求电源有各种过载过流过压短路防雷击等等功能，而且还要求：外在的电源配色，LED 灯，线材长度（能否背线），是否模组，线材数量和接口是否丰富（组SLI，RAID），是否扁线，线材软硬度（甚至要做定制线），风扇噪音，是否啸叫等等。

而内在方面还要求电源的转换效率，线材输出端电压稳定性，电压偏离和跌落值，满载纹波，动态响应重建时间，交叉负载等等。

时代进步了，我们一定要与时俱进，千万表止步不前哦。

直接进入正题吧，了解电源的工作原理，解析电源内部的做工用料和结构方案。

如有不足之处，请各位大虾指正。

本文分五个部分叙述。

第一部分：电源的工作原理：当220伏市电交流电进入电源后，依次通过：输入端EMI滤波，使电压波形稳定。

第 1 页整流电路：使交流电变为直流电。

主动PFC：校正电压，功率因素。

开关管+驱动变压器：根据电源输出端PWM芯片信息，调整初级电压，以达到调整输出功率。

变压器：调整得到需要的电压。

输出端整流滤波：进一步滤去杂讯，从而得到稳定的CPU，显卡，硬盘，主板等部件工作所需的直流电。

第二部分：电源内部做工用料：第 2 页上图两个蓝色的是Y电容，连接火线和地线之间，以及零线和地线之间。

负责滤除共模干扰。

第 3 页上图黄色的，块头比Y电容大的多的是X电容，X电容并接在火线和零线之间，负责滤除差模干扰。

第 4 页上图两个绕组线圈，是共模电感，用来抑制市电的共模干扰，同时也抑制电源本身的共模干扰对外泄漏。

第 5 页上图黄色的也是X电容，用来抑制线路之间的差模干扰。

被热缩套包裹的元件我们称之为MOV，金属氧化物压敏电阻，目的是抑制市电尖峰，比如市电电压不稳，雷电交加的时候这个小东东就派上用场。

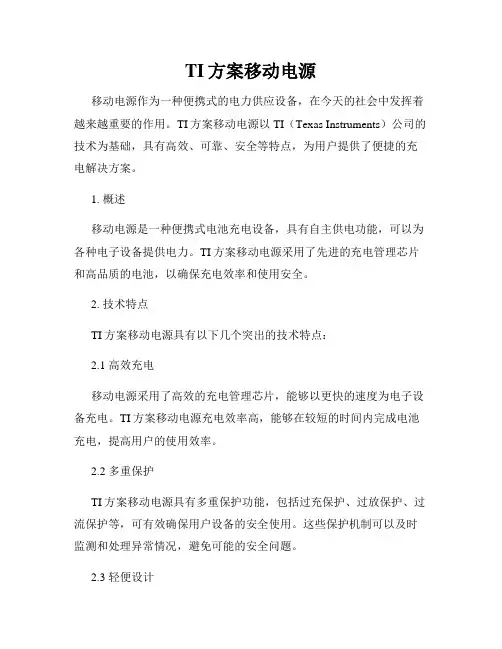

TI方案移动电源移动电源作为一种便携式的电力供应设备，在今天的社会中发挥着越来越重要的作用。

TI方案移动电源以TI（Texas Instruments）公司的技术为基础，具有高效、可靠、安全等特点，为用户提供了便捷的充电解决方案。

1. 概述移动电源是一种便携式电池充电设备，具有自主供电功能，可以为各种电子设备提供电力。

TI方案移动电源采用了先进的充电管理芯片和高品质的电池，以确保充电效率和使用安全。

2. 技术特点TI方案移动电源具有以下几个突出的技术特点：2.1 高效充电移动电源采用了高效的充电管理芯片，能够以更快的速度为电子设备充电。

TI方案移动电源充电效率高，能够在较短的时间内完成电池充电，提高用户的使用效率。

2.2 多重保护TI方案移动电源具有多重保护功能，包括过充保护、过放保护、过流保护等，可有效确保用户设备的安全使用。

这些保护机制可以及时监测和处理异常情况，避免可能的安全问题。

2.3 轻便设计TI方案移动电源采用轻便设计，便于携带和使用。

其外部壳体采用高强度材料制成，能够有效保护内部电池和电路，同时具有较高的耐用性。

3. 使用场景TI方案移动电源适用于多种使用场景，包括但不限于以下几个方面：3.1 室内充电移动电源可作为备用电源，为用户的手机、平板等设备提供持久电力支持。

TI方案移动电源在室内充电方面表现出色，能够充分满足用户的各种电力需求。

3.2 户外旅行随着旅行的普及，移动电源成为了旅行者的必备物品之一。

TI方案移动电源轻便易携，可以在户外环境中为用户的电子设备提供可靠的充电服务，确保旅行的顺利进行。

3.3 紧急救援在灾难发生或紧急情况下，电力供应常常会中断。

TI方案移动电源作为一种紧急供电设备，可以为相关设备提供即时电力支持，帮助人们渡过难关。

4. 结语TI方案移动电源凭借其高效、可靠、安全的特点，成为了广大用户的首选。

作为一种新兴的电力供应设备，移动电源在满足用户日常充电需求的同时，也为用户提供了便捷的充电解决方案。

ATX电源原理图。

可能你的电源和这个不一样哦。

经典的TL494调压调流原理调压过程1、去除TL494 1脚和2脚原来所有电路。

2、去除5V连1脚的采样电阻。

3、去除所有的3.3V、5V 、12V、-5V 、-12V过压、欠压电路。

4、辅助电源取电，用7812给电源风扇供电。

调流过程1、去掉tl494 15脚的任何连接，去掉16脚连接的两个电阻。

2、电流取样电阻用康铜丝，我用的是水泥电阻精度不大。

3、确定你的最大电流。

用你电源的总功率除以最高电压。

比如你的电源总功率是300W。

你的电源是0V-24V可调。

那么最大电流就是300W 除以24V 等于12.5A。

4、根据经典调压图，焊好所有的东西。

下面是计算工具，下一个吧。

希望对大家的改造有帮助。

THE END。

电脑ATX电源改造成可调输出大功率电源，可以给手机电瓶充电。

家里旧的ATX电源有好几个放在那里没用可惜了，所以想着怎么利用起来。

网上查了一些资料动手。

先画了要改造电源的电路图点击查看原图(121.28 KB)点击查看原图(121.28 KB)下载次数: 6阅读权限: 2552011-11-07 13:21这种电源基本上多是有调制芯片TL494加上保护芯片393组成。

要改制成可调的需要把保护的那部分电路全部隔离。

因为这个部分是为原先固定电压设计的。

上个tl494芯片的原理图[每日热点]:【新车作业】犀利大灯流畅车身线条起亚K3提车有感回复本帖举报评分那年匆匆加关注| 发短消息黄金长老财产: 2699 爱卡币帖子: 1716帖查看>>注册: 2010-01-22来自: 北京|北京状态: 离线2楼发表于2011-11-07 13:26达人又来了[每日热点]:【新车作业】犀利大灯流畅车身线条起亚K3提车有感回复本帖举报评分飞人18 3楼发表于2011-11-07 13:29加关注 | 发短消息引用:原帖由 那年匆匆 于 11-11-07 13:26 发表达人又来了郁闷我还没发完啊，被你抢了。

移动电源系统电路的设计与原理分析市面上移动电源中常使用2个电感，其中充电电路中，充电过程需要一个电感，Boost 电路放电过程中也需要一个电感。

充电电路的工作过程是通过5V的交流适配器给移动电源内部的锂电池充电；而Boost电路工作过程是将移动电源内部锂电池升压到5V进行输出，从而给移动设备供电。

但在移动电源实际工作中这两种电路通常情况不需要同时工作，也就是工作中两个电感只有一个电感处于工作状态，两个环路只需要一个工作。

芯片工作原理MT2011是一款高效率大电流单串联锂电池充电控制器。

它支持4.5V~6.5V输入电压，输出电压可以跟随锂电池电压，最大2A的充电电流，使用了高效率的同步整流结构，适合应用于便携式充电设备和移动电源充电。

整合电流采样电阻、高精度的电流与电压管理电路、满电自动停止充电。

MT2011工作频率为1.5MHz，使用同步整流结构，效率高达93%.带有充电电流软启动、防反相电流二极管、充电电流采样等功能，并带有完善的输出短路保护和过温保护功能。

使设备稳定性更高，单电感移动电源电路如图所示：（a）充电芯片外围电路（b）升压芯片外围电路（c）单片机外围电路图1.电路中芯片工作电路MT5036是来颉科技设计的一款95%高效的800KHz同步升压转换器，它为单节锂电池或多节锂电池组并联提供了良好的供电解决方案。

转换器通过设置芯片外部FB分压电阻或使用内部FB分压电阻来获得一个稳定输出电压。

芯片转换效率非常高，能提供足够的负载电流，当供电电压下降到3V时，仍能在输出电压为5V时，输出3A的负载电流，电感中的峰值电流被限制在6.6A.MT5036工作频率可达800KHz，这使得电感和输出电容都可以不用太大，并且带有轻载PSM功能，可以保证芯片在全负载范围内保持较高的转换效率。

拥有60uA 的静态电流，可以大大提高锂电池的寿命，带有低EMI工作模式，断续工作时，可以有效减少振铃，转换器可以避免电池过放电，在关断时负载可以完全与电池断开。

银河YH-250 V2.1电源3.3V电原理图
银河yh-250 v2.1电源的+3.3v电源从+12v得电，采用场效应管q13、tl43l和比较器lm339组成的稳压电路，如图所示。

集成电路ka7500b（其管脚意义与tl494完全相同、可互相代换）第⑤脚的锯齿波信号经10kω电阻送到比较器lm393的②、⑥脚（lm393由两个比较器组成，在本电路中，两个比较器并联起来当一个比较器使用，即同相端③和⑤相连，反相端②和⑥相连，输出端①和⑦相连），lm393输出端①、⑦脚输出的脉f冲宽度则由lm393的③、⑤脚的电位来决定。

反相端②、⑥脚的脉冲电压高于③、⑤脚的电压时，输出为低电平；②、⑥脚的脉冲电压低于③、⑤脚的电压时，比较器输出高电平，也就是说：若③、⑤脚的电位较高。

lm393输出的脉冲宽度变窄；③、⑤脚的电位较低时，lm393输出的脉冲宽度较宽。

若+3.3v 电源因某种原因输出电压下降。

经r24、r25、wrl分压后，送到tia3l控制极的电位也随之下降，阴极k的电位上升，于是lm393的③、⑤脚电位上升，lm393输出的脉冲宽度变宽。

场效应管输出的电压回升，维持了输出电压的稳定。
