移动电源充电宝电路设计文章目录设计需求了解移动电源接口输入保护电路锂电池保护电路设计锂电池充电电路设计锂电池Boost升压放电电路设计温馨提示：看过我之前文章的可以直接跳过一堆介绍的文字，直接看最后的原理图设计需求了解随着手机越来越普及，手机应用功能的增多，更有人提出移动办公时代的概念。

手机作为我们日常使用的便携式数码设备，已经成为我们生活的一部分。

但手机毕竟是电子产品，所有的电子产品都离不开供电的问题。

如果在一些时候，手机电量不足了大家肯定想到的是使用移动电源来临时给手机供电充电了。

其实不单单是手机，很多其他便携式设备都可以使用移动电源来供电。

那么对移动电源的设计就有了明确的需求了。

首先移动电源是要求可以长期储，便携，小巧。

这样我们的工程师们就想到了使用锂电池来做电量的储存，锂电池体积不是很大，相对储存电量的密度也比较大。

所以目前市场上使用的大都是锂电池。

当然，将来由于技术的发展，有可能选择燃料电池，或者核电，就像钢铁侠胸前的那个供电设备一样。

我们在选定核心为锂电池后，我们知道锂电池的各种特性需要设计更好的保护电路，这样锂电池才能使用的更长久和安全。

于是在使用到锂电池的地方必定要为锂电池设计保护电路。

另外，锂电池能多次重复使用，需要设计充电电路。

充满电后需要给其他设备供电，这样就需要设计对应的供电电路。

当然还有一些可有可无的指示电路等等。

针对锂电池的保护电路之前的文章也有讲解，有不清楚的朋友可以去我头条文章栏目查阅，这里再罗列下，锂电池保护电路至少需要做到，过充、过放、过流短路保护，充电时还要对其做过温保护控制。

锂电池的充电电路也是有严格要求步骤的，需要根据电池状态严格按照电池充电步骤进行充电。

对应锂电池的充电电路的介绍这里也不讲了，之前有文章做了讲解，不清楚的朋友还是那句老话，可以去我头条文章栏目查阅。

锂电池输出供电电路要根据实际情况，看你是给什么样的设备供电，有怎样的供电需求设计，一般都是设计成5V输出，因为现在大多数便携式设备都是不超过5V的充电器为其充电供电。

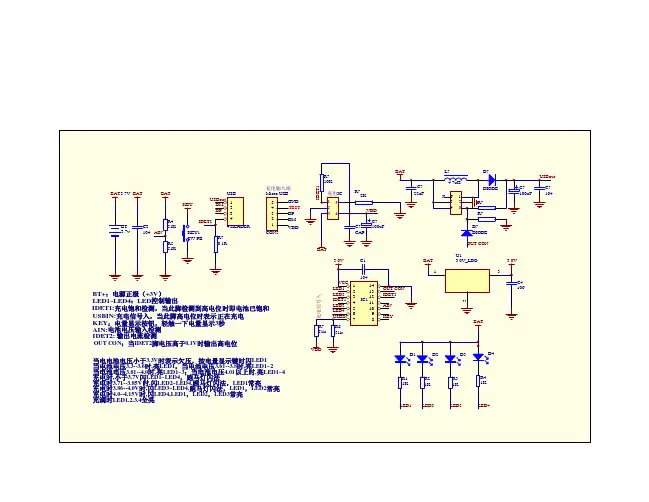

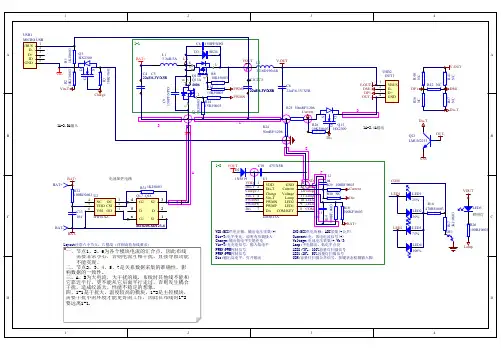

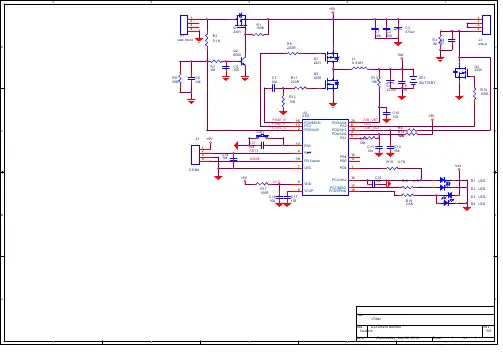

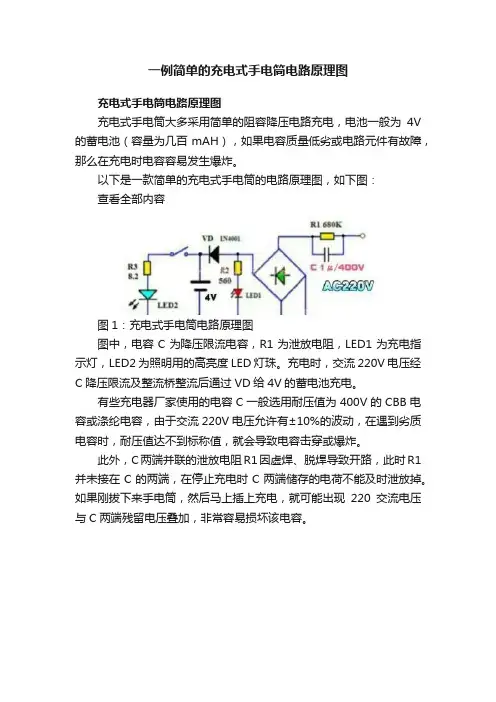

一例简单的充电式手电筒电路原理图
充电式手电筒电路原理图
充电式手电筒大多采用简单的阻容降压电路充电，电池一般为4V 的蓄电池（容量为几百mAH），如果电容质量低劣或电路元件有故障，那么在充电时电容容易发生爆炸。

以下是一款简单的充电式手电筒的电路原理图，如下图：
查看全部内容
图1：充电式手电筒电路原理图
图中，电容C为降压限流电容，R1为泄放电阻，LED1为充电指示灯，LED2为照明用的高亮度LED灯珠。

充电时，交流220V电压经C降压限流及整流桥整流后通过VD给4V的蓄电池充电。

有些充电器厂家使用的电容C一般选用耐压值为400V的CBB电容或涤纶电容，由于交流220V电压允许有±10%的波动，在遇到劣质电容时，耐压值达不到标称值，就会导致电容击穿或爆炸。

此外，C两端并联的泄放电阻R1因虚焊、脱焊导致开路，此时R1并未接在C的两端，在停止充电时C两端储存的电荷不能及时泄放掉。

如果刚拔下来手电筒，然后马上插上充电，就可能出现220交流电压与C两端残留电压叠加，非常容易损坏该电容。

图2：充电手电筒电路板
如果手电筒电路板上的降压限流电容损坏，在确认其它元件良好的情况下，可以把该电容换成容量相同，耐压值为630V的电容，可以降低损坏概率。

劣质电解电容在使用一段时间之后，电容内的电解液会挥发掉，当电解液挥发掉之后，电容在电路上就处地短路状态，一通电就会炸电容。

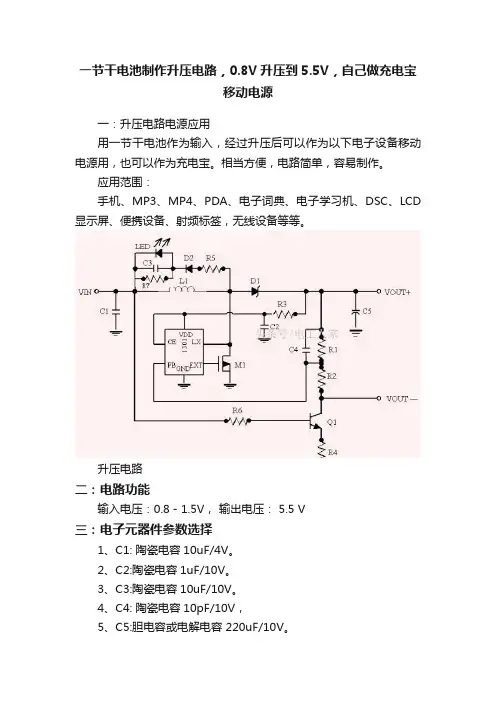

一节干电池制作升压电路，0.8V升压到5.5V，自己做充电宝移动电源一：升压电路电源应用用一节干电池作为输入，经过升压后可以作为以下电子设备移动电源用，也可以作为充电宝。

相当方便，电路简单，容易制作。

应用范围：手机、MP3、MP4、PDA、电子词典、电子学习机、DSC、LCD 显示屏、便携设备、射频标签，无线设备等等。

升压电路二：电路功能输入电压：0.8－1.5V，输出电压： 5.5 V三：电子元器件参数选择1、C1: 陶瓷电容10uF/4V。

2、C2:陶瓷电容1uF/10V。

3、C3:陶瓷电容10uF/10V。

4、C4: 陶瓷电容10pF/10V，5、C5:胆电容或电解电容 220uF/10V。

6、R1: 金属膜电阻（贴片电阻）1.8M，电阻值精度1%，精度越高，输出电压的精度越高。

7、R2: 金属膜电阻（贴片电阻）530K，电阻值精度1%，精度越高，输出电压的精度越高。

8、R3:碳膜电阻（贴片电阻）100Ω，电阻值精度5%。

9、R4: 金属膜电阻（贴片电阻）0～0.68Ω，推荐值0.6Ω，电阻值精度1%，精度越高，输出电流的精度越高。

10、R5: 碳膜电阻（贴片电阻）560Ω，电阻值精度5%。

11、R6: 100Ω，电阻值精度1%，精度越高，输出电流的精度越高。

12、Q1: 场效应管（NMOS）ST2300TA。

13、Q2:三极管 9013 /8050。

14、D1:肖特基二极管SS14，SS24。

15、D2:开关二极管 1N4148。

16、LED1：发光二极管。

17、L1:电感 3.3uH/0.1Ω，饱和电流>2A,DCR越小效率越高。

18、IC：升压集成电路，高效率升压DC/DC转换器。

四：电路调试注意事项1、输入端寄生电阻会导致效率降低，输出端寄生电阻会使观测到的充电电流偏低，而实际应用中这些因素都是不存在的。

所以在测试输入/输出端电流时，安培表请使用20A档，即保证安培表内阻最小，并尽量用最短而粗的线。

简单的充电宝电路图分析
充电宝的输入USB端口一般接5V充电电压，输出USB端口输出5V电压给手机充电，下面我们来看一个简单的充电宝电路图。

FM6316FE构成的充电宝电路。

上图中的FM6316FE是一款新型充电宝专用IC，内部集成有锂电池充电电路、DC-DC升压电路及负载检测电路，并且带有充放电指示灯驱动电路。

该IC的充电电流可由外接电阻设置，最大为1A。

SOP-8封装的FM6316FE。

图1电路只是为了说明充电宝的工作过程，FM6316FE外围元件未完全画出，引脚功能亦未标出。

充电时，充电器输出的5V电压加至FM6316FE的电源端④脚，经内部充电电路处理后给充电宝内部的锂电池充电。

当充电宝给手机充电时，FM6316FE内部电路检测到有负载，使内部的DC-DC升压电路工作，将3.7V的锂电池电压升高至5V 给手机充电。

由于该IC在输入端接有5V充电电压时，会自动关闭内部的DC-DC升压电路，使输出无电压，故对于这类IC设计的充电宝，即使用充电线将输出端与输入端连接，也不会自己给自己充电。

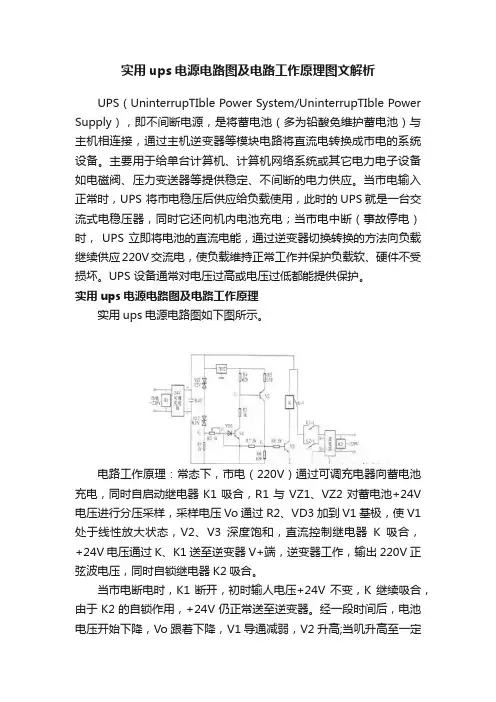

实用ups电源电路图及电路工作原理图文解析UPS（UninterrupTIble Power System/UninterrupTIble Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。

主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

实用ups电源电路图及电路工作原理实用ups电源电路图如下图所示。

电路工作原理：常态下，市电（220V）通过可调充电器向蓄电池充电，同时自启动继电器K1吸合，R1与VZ1、VZ2对蓄电池+24V 电压进行分压采样，采样电压Vo通过R2、VD3加到V1基极，使V1处于线性放大状态，V2、V3深度饱和，直流控制继电器K吸合，+24V电压通过K、K1送至逆变器V+端，逆变器工作，输出220V正弦波电压，同时自锁继电器K2吸合。

当市电断电时，K1断开，初时输人电压+24V不变，K继续吸合，由于K2的自锁作用，+24V仍正常送至逆变器。

经一段时间后，电池电压开始下降，Vo跟着下降，V1导通减弱，V2升高;当叽升高至一定值（即蓄电池电压下降至22V）后，V2退出饱和进人线性放大，V3迅速下降;V3通过R7反馈至V1基极，使得V2继续升高，形成一个雪崩过程。

V2、V3迅速截止，K断开，蓄电池送至逆变器的+24V直流被切断，逆变器停止工作，同时K2断开。

逆变器停止工作后，由于蓄电池内电动势的作用，蓄电池很快恢复24V电压，与常态一样，V2、V3饱和，K吸合。
