proe 工程图零件族表与孔表的制作

实验二族表应用实例（一）实验目的1. 了解三维建模软件Pro/E在产品设计中的应用；2. 了解草绘在建模当中的作用；3. 掌握 Pro/E的相关设置及基本使用方法；4. 掌握Pro/E中的“旋转实体”、“扫描实体”、“扫描切削”及“圆孔”等特征的使用。

重点掌握如何以“族表”来创建形体相似的零件的方法。

（二）实验设备和工具装有 Pro/E 软件的计算机（三）实验原理（1）族表是本质上相似零件（装配或特征）的集合，可以将具有共同特征的产品（零件、装配）组织在一起，形成一个产品家族。

族表的功能与作用如下：①把零件生成标准化，可以省时省力，从零件文件中生成各种零件，无需重新构造。

②可以对零件产生细小的变化而无需用关系改变模型。

③族表提高了标准化元件的用途，允许在Pro/E中表示实际的零件清单，族表还使得装配中的零件和子组件装配容易互换。

（2）其他相关的同实验一。

（四）实验内容及方法在Pro/E中建立图2-1所示的benfit机械零件模型。

图2-1 benfit机械零件benfit机械零件设计的详细操作步骤说明如下。

Step 1创建新零件【按工具栏创建新零件的图标】→【输入零件名称：benfit，按确定（ok）】→【画面显示基准平面FRONT、RIGHT、TOP及坐标系PRT-CSYS-DEF】Step 2以旋转的方式创建实体，以作为零件的基本造型【选取基准平面FRONT为草绘平面】→【按主窗口右侧草绘工具的图标，零件自动呈现前视图】→【按鼠标滚轮进入草绘的模式→绘制如图2-2所示的草图→按】→【按键盘的CTRL+D组合键，使零件呈现立体图】→【按主窗口右侧旋转工具的图标】→【确认画面上旋转角度为：360°】→【按鼠标滚轮→完成的旋转实体如图2-3所示】（1线，以作为旋转轴2）再画第二条中心线（4）按→3）按画3→选第2条中心线及条直线，按点P1和P2，使两个画圆弧点对中心线对称图2-2 绘制草图选此轴图2-3 创建旋转实体特征图2-4 选取中心轴Step 3在零件中央挖出一个圆孔【将主窗口右下角的过滤器设为基准(Datums)，然后选取轴线A-2为圆孔的中心轴，如图2-4所示】→【按主窗口右侧孔工具的图标】→【按住鼠标右键，由弹出的菜单选取第二参照收集器（Secondary References Collector）后，然后选取零件顶面为钻孔平面（见图2-5）】→【由仪表板将圆孔的类型由简单（Simple）改为草绘（Sketched），以便我们能够绘制圆孔断面的草图】→【由仪表板按绘制剖面的图标，则Pro/E系统自动出现另一个窗口→绘制如图2-6所示的圆孔断面→按】→【按鼠标滚轮→完成的圆孔如图2-7所示】（2）选此面为钻孔平面（1）按住鼠标右键选此命令图2-5 选取钻孔平面（3）按画5条直线，再按（4）按→→选取第二条中心线及点P1的圆弧和P2，使两个点对中心线对称（12）画第二条中心线旋转轴图2-6 草绘圆孔断面（1）选取下拉式菜单草绘（Sketch）下的参照（References），（2）按图2-7 创建圆孔图2-8 草绘线条Step 4以扫描实体的方式在零件右侧创建把手【选下拉式菜单插入（Insert）下的扫描(Sweep) →伸出项（Protrusion）】→【选草绘轨迹（Sketch Traj）(意义：轨迹线是以草绘方式画出来的线条)】→【选取基准平面FRONT为轨迹线的草绘平面】→【选正向（Okay），以确认绘制轨迹线时的视图方向朝向屏幕内，亦即以前视图进行轨迹线的绘制】→【选缺省（Default），以使用默认的定向参照平面】→【绘制如图2-8所示的线条→按】→【选合并终点（Merge Ends）后，按完成（Done）（注意：在此处若选取默认的自由端点（Free Ends）选项，则造成扫描实体的端面与零件本体的圆弧面无法接合，因此，在此处需选取并终点（Merge Ends）的选项，使把手与零件本体紧密接合）】→【绘制如图2-9所示的扫描剖面→按】→【按鼠标滚轮→以结束特征的定义】→【按键盘)的CTRL+D组合键，则完成的扫描实体如图2-10所示】图2-9 草绘扫描剖面图2-10 创建扫描实体特征Step 5以扫描切口的方式在把手处挖出一个圆孔（1）利用圆弧面的中心轴创建轴线【按主窗口右侧基准轴工具的图标】→【选取如图2-11左侧所示的圆弧面→按鼠标滚轮，即产生轴线A-6（此轴线为圆弧面的中心轴线）如图2-11右侧所示】（2）以扫描的方式创建切口特征【选下拉式菜单插入（Insert）下的扫描(Sweep) →切口（Cut）】→【选草绘轨迹（Sketch Traj）以设置轨迹线为草绘的线条)】→【选取基准平面FRONT为轨迹线的草绘平面】→【选正向（Okay），以确认绘制轨迹线时的视图方向朝向屏幕内】→【选缺省（Default），以使用默认的定向参照平面】→【绘制如图2-12所示的扫描轨迹线→按】→【选合并终点（Merge Ends）后，按完成（Done），以使所完成的扫描切口能与现有的实体零件合并】→【绘制如图2-13所示的扫描剖面→按】→【选正向（Okay），以确认剖面内侧为材料切除区】→【按鼠标滚轮→以结束特征的定义】→【按键盘的CTRL+D 组合键，则完成的扫描切口如图2-14所示】光标靠近此处，选取实体→稍微移动鼠标，此圆柱面呈现粉蓝色后→按鼠标左键选取此面→（1）选取下拉式菜单草绘（Sketch）下的参照（References）→将画面右下角的过滤器设为边（Edge），选取E1、E2、E3及E4与轴线A-6为参照边图2-12 草绘扫描轨迹线图2-13 草绘扫描剖面图2-14 创建扫描切口Step 6创建零件族表【选下拉式菜单工具（Tools）下的族表（Family Table）】→【在族表（Family Table）：BENFIT对话框，按添加/删除选框的图标，以加入可变尺寸或其他参数】→【由模型树选取旋转1（Revolve 1）特征→选取图2-15的（2）所示的尺寸为可变尺寸（注意：（1）我们可以利用信息（Information）底下的切换尺寸（Switch Dimensions）做尺寸的数字及参数符号的切换；（2）你画面上的参数符号可能与图2-15不同，以你画面上的符号为主）】（1）选此特征（2图2-15 设置可变尺寸→【按工具栏重整画面的图标，以清除画面的尺寸标注】→【由模型树选取孔1（Hole 1）特征→选取图2-16的（2）所示的尺寸为可变尺寸】（1）选此特征（2）选取图示3个尺寸图2-16 选取可变尺寸→【按工具栏重整画面的图标，以重新整理画面】→【由模型树选取伸出项标识158（Protrusion id 158）特征】→【在选取截面(Select Section)的菜单下选取全部（All），以显示此特征的所有尺寸】→【依序选取如图2-17所示的尺寸为可变尺寸】→【按工具栏重整画面的图标，以重新整理画面】→【由模型树选取切口标识227（Cut id 227）特征】→【在选取截面(Select Section)的菜单下选取全部（All）】→【依序选取如图2-18所示的尺寸为可变尺寸】选取图示5个尺寸选取图示1个尺寸图2-17 选取可变尺寸→【所选的尺寸参数显示在族项目，普通模型（Family Items，General）：BENFIT对话框，如图2-18所示】→【按对话框的确定（ok），以结束可变尺寸的设置】图2-18 族项目对话框→【此时普通模型的名称BENFIT及其尺寸显示在族表（Family Table）：BENFIT对话框的第一行，如图2-19的（1）所示】→【在对话框中按，以加入实例（见图2-19的（2）），然后在实例名（Instance Name）的选框中输入实例的名称：BENFIT301（见图2-19的（3）），并在其后的选框输入实例的尺寸（见图2-19的（4））】（2）选加入实例3）输入名称（1）可变尺寸图2-19 族表BENFIT对话框→【在族表（Family Table）：BENFIT对话框中选实例BENFIT301→按以预览实例（见图2-19的（5））→零件如图2-20所示】→【在预览（Preview）窗口中按关闭（Close）】→【在族表（Family Table）：BENFIT对话框中按确定（ok）】图2-20 预览实例对话框Step 7保存文件【按工具栏保存文件的图标】→【默认的文件名称为：BENFIT.PRT→按确定（ok）】→【选下拉式菜单文件（File）下的拭除（Erase）→当前(Current) →按（Yes）,将零件benfit.prt自作业进程中移除】（五）注意事项如果利用族表生成实例失败，我们可以通过修改模型或族表的参数值，来使得实例模型尽量创建成功。

Proe族表创建步骤
族表的本质：为相似零件创建集合，仅在某些方面有所不同。

以GB/T858-1988,圆螺母用止动垫圈为例，详细介绍王八垫的族表的创建步骤。

首先，创建垫圈GB/T858 55作为基本型；
第二步：工具——组表，进入组表定义对话框，插入——列，进入族项目对话框；
第三步：单击基本模型，出现尺寸，将相关的尺寸添加进去，最好记录下各尺寸对应的几何名称；点击添加项目中的“参数”，可将一些材料、热处理等文字注释，添加进来；
第四步：添加行，直接按行输入相关参数或者文件——用EXCEL编辑，在弹出的excel中对相关参数编辑设计（优势在于可以运算）；--从第七行开始输入，其他不动；
第五步：参数输入完成之后，，进行校验，显示成功；
第六步：保存，插入基本型零件时，会出现族表选择框。

选择12的名称，即可得到所需的模型，测量尺寸是准确的。

注：组表仅保存在基本型文件中。

由于垫圈的基本型建立的不好，所以只对标准中前两个垫圈进行添加。

拓展：族表会有冲突吗？
假设带有族表的文件GB/T858分别存放在文件夹A和B中，在对组件进行添加垫片时，从文件夹A中的GB/T858中调入55和60的垫圈，从文件夹B中调入55和70的垫圈，那么55的垫圈在调入时会有冲突吗？如果将文件夹B中的族表文件备份到A中覆盖原来的，那么60的垫圈还会存在吗？。

Pro-E中如何制作BOM表PROE工程图BOM的教程我们这个教程,只是想告诉大家如何将图A这个产品的BOM做成如图B所示!当然是做好表格,自动生成的啊!第一步,我们得制作一个零件和装配文件的模板,这是为了能够统一将要在BOM中加载的参数! 1,设置好单位,我用的是如下图所示的编辑----设置-----单位-----2,设置好材料如图所示,我们在此时设置材料,是考虑到产品中,大部分零件是这个材料,当然你也可不在此时设置!在其后单独设置!编辑---设置----材料----如果库里没有你想要的材料,新建一个吧!见下图!3,新建参数,还有很多朋友在讨论如何在工程图中加载中文名称,其中有一个ptc_common_name参数是可以用来加载中文名称的,但PROE支持自定义参数后,如何加载中文名,已经是小菜一碟了!装配文件模板的设置与零件文件的模板设置差不多,在此不多叙述!材料就免了吧,不知道你是不是这样做的,我是这样弄的!第二步,用我们创建好的模板来新建零件和装配文件将每个文件的材料及参数的值设定好,以TOP.PRT为例,见图:第三步,新建ASM_PRODUCT.ASM文件的工程图,新建视图!其具体步骤,不再详细叙述! 1,新建BOM表格,表----插入----表----在页面左下方,取一点,创建如下所示表格,相信你没有问题!2,设置重复区域,这是自动生成BOM表内容的关键!a,设置第1个重复区域,表----重复区域----添加------简单------即将表中的两行全部设为第一个重复区域,我们暂且称为外重复区域设置重复区域的属性,表----重复区域----属性----选择外重复区域,设置如下图所示:b,设置第2个重复区域,步骤同上将最上面一行,设为第二重复区域,我们暂且称为内重复区域设置内重复区域属性,步骤同上,设置如下:3,向重复区域中,添加报告参数,ABCDEFGHIJK分别代表我们将要输入的内容A:&rpt.indexB:&asm.mbr.pcodeC:&D:&asm.mbr.typeE:&asm.mbr.中文名F:&rpt.qtyG:&asm.mbr.material.PTC_MATERIAL_N AMEH:&asm.mbr.material.PTC_MASS_DENSITYI:&asm.mbr.pro_mp_massJ:&asm.mbr.备注输入方法:双击重复区域的单元格,然后点击相应的报告参数,或者单击单元格,然后右击,在弹出菜单中选择属性,然后在文本选项下输入相对应的内容!上图的,B,E,J,分别是我们自定义的参数,再此说一下运用报告参数的方法,见图:双击单元格,启用输入报告参数4,重复区域中的关系式上面的K,即总重,我们将在此单独说明,我们知道,这个总重=单重*数量,所以在这个时候,我们就必须启用关系式了!表----重复区域----关系----选择重复区域-----在K单元格中输入:&rpt.rel.zz OK!5,万事俱备啦表----重复区域----切换符号---- 看到类似下图的东西了吗?上传做教程用的PRT档,其实里面什么都没有!只是软件上的演练,可能有些不太符合国标或者行业内的标准!有不足之处,大家皆可提出!好帖重奖!其实这个教程就是一个镶嵌重复区域的BOM表格，很简单的！，但我想，有时间，有必要的话，做一下，或者来挖掘一下他的其它的功能，对于我们还是有好处的！既然软件有这个功能，可以让我们的工作更加的简单的时候，我们又何乐而不为呢？其实,在实际的运用当中,是不可能,每个产品BOM表都来这样做一次的,大多数是做成工程图的模板文件(*.drw),或者是格式文件(*.frm),在里面创建我们上面所做的内容,然后,在要做BOM表的时候,调出来即可!方法大同小异!在此不再详述!在这里,上传一些模板文件,图框文件,供大家参考,希望对大家有帮助!一起学习,共同进步!部分BOM问题汇总:1,为何我的零件,分析----模型----质量属性----有正确显示重量,BOM中却没有显示?如果材料设置正确,请运行一次,设置---质量属性---- 确定,再到工程图中编辑----再生---2,为何我的BOM表中,每个零件之间都有一个空行呢?表---重复区域----属性----选择重复区域----选择最小重复----设置其数值为03,如何更改,小数点的位数?格式----小数位数----输入小数位数----选择须更改小数位数的内容零件图号你只要在零件模型中加入自定义字符串，然后在装配图明细栏中相应栏中取自定义字符串名称的地址就可以了。

PROE建模及工程图、标题栏、明细表、格式使用方法2009-03-23 20:11PROE 建模及工程图、格式使用体会下载的资源(格式模板、工程图配置、标题栏、明细表的定义方法)都在最后 1、设置 PROE 配置文件按照自己的国标、方式、习惯进行适当设置，以提高工作效率；如：设置缺省的建模模板（默认是英制，不适合我们中国人） templPROE建模及工程图、格式使用体会下载的资源(格式模板、工程图配置、标题栏、明细表的定义方法)都在最后1、设置PROE配置文件按照自己的国标、方式、习惯进行适当设置，以提高工作效率；如：设置缺省的建模模板（默认是英制，不适合我们中国人）template_solidpart值设置为X:\proeWildfire3.0\templates\mmns_part_solid.prt以及其它设置，如单位等，见下图01注：配置文件config.pro一定要保存在PROE安装目录下的TEXT目录下，否则无效2、设置建模模板（添加一些参数，以方便工程图的标题栏、明细表调用）图样名称———CNAME材料标记———CMAT但我使用PTC＿MATERIAL＿NAME参数）阶段标记———CJDBZ（用户定义的参数）重量———CMASS企业名称———QNAME方法：“工具”→“参数”→点右下角“＋”号→在名称列中输入参数名（如CNAME）→在类型列中选择类型（如字符串）→值为空→在说明列中输入简要的说明，以更自己识别）如下图023、建立标题栏（具体方法不多说，本论坛中有很详细定制方法，在最后我也上传一方法，）①把标题栏建立成表格，以更日后调用②标题栏中的参数一定要与你上面模板的参数一一对应，这样以后在建立工程图时，它才会自动获取零件中的相关数据，其中系统参数也是自动获取的，如比例、页码等③你也可以把企业名称参数还要直接用你单位的名称代替，这样以后就不用每次输入，同样，你也可以在设置模板在将QNAME的值设置成你单位的名称（推荐），这是一样的。

第二章 零件簇(Family Table )在标准件中,有很多都是以零件簇的形式出现的。

如果我们在建立标准件库的时候,或者在建立系列零件组的时候,用原来的方式一个一个地建立,就会非常费力效率低,文件档也会非常大。

Pro/E 为了解决这个问题,就有Family Table 建立零件簇这种功能。

我们就可以利用这种功能,建立有共同特征的实体为基准零件,根据尺寸及特征的差异性,建立一个子零件库。

在使用时,我们以子零件名称为依据调用子零件。

有了这个零件簇,在零件组合中我们还可以用它选择性地进行零件替换。

Family Table 不但能控制尺寸的变化,而且能控制特征以及组件的显现。

接下来,我们将详细地讲解Family Table 功能。

它的菜单位置在根目录下,点选Family Table 后,就会看到主菜单,点选Add Item 就可以设置零件间的差异如图2-1。

于此同时,Family Table 主菜单中还有许多功能选择。

下面一一讲解：Delete Item:与Add Item 相对应,用于删除其加入的对象,功能菜单与Add图2-1选择零件尺寸 选择用户自定义参数 Feature:选择零件上的特征Component:选择组合文件中的组件选择合并的参考模型选择外部参考模型 选择组特征选择用Patten table 建立的特征 选择特殊对象如密度Item 相同,但比其多一功能,就是可以用From Menu 方式选择对象名称。

Set Generic:可以在基准零件窗口中,选择其它零件成为基准零件,出现如图2-2所示对话框。

Group Table:如果零件中存在Group 特征,课使用这种功能修改。

Edit:编辑Family Table 零件簇窗口。

Show:显示Family Table 零件簇窗口。

Instance:不用打开新文件,直接在标准零件中打开零件簇中的子零件,出现的对话框与图2-2相同。

Lock/Unlock:锁住Family Table 零件簇窗口,使之不能被修改或者解锁。

Pro/E简单明细表制作一、概述以前做装配图都是在AutoCAD中手动标注球标，然后手工填写明细表，包括序号、代号、名称、材质、数量、重量及备注等信息。

这样做很麻烦，很容易丢漏，尤其当产生更改时，更是雪上加霜……最近工作时间较充裕，就查了一下资料，体验了一下用Pro/E直接生成明细表的感觉，虽然目前的水平还只能做的很简单，但已经感觉很爽了。

下面就把我自己做明细表的过程与大家分享，希望高手指点，相互交流，共同进步！ 二、准备工作要实现自动生成装配图，需要使用Pro/E的参数化功能。

包括从一开始的零件建模开始，到最后的装配组件，都需要设置相应的参数，以便相互联系。

于是，为避免每次建模都有设置参数，我们可以制作零件及组件模板。

当我们创建新零件或组件时直接将模板另存为我们需要的名称就可以了。

1、零件模板中需要设置单位，方法：编辑——设置（出现如图2.1所示的菜单管理器）——Units（单位），出现如图2.2所示的单位管理器。

图2.1 设置菜单管理器图2.2 单位管理器我一般选择如图所示的“毫米牛顿秒（mmNs）”。

（有朋友说对应钢制件选择“米千克秒（MKS）”计算结果要更准确一些，但我没有试验，希望大家试一试，并把结果回复一下哦！）2、零件模板中需要设置密度，方法：编辑——设置——Mass Props（质量属性），出现如图2.3所示的设置质量属性对话框。

图2.3 设置质量属性我们知道，钢材的密度为7.8X10³Kg/m³。

当我们用以上单位进行计算时，结果显示的单位为公吨，如图2.4所示。

可见，密度与质量的单位与标准都不一致。

需要我们换算一下才能得到标准的质量单位Kg。

我们输入钢质密度是直接输入7.8E-6，最终计算的结果就是Kg。

如图2.4所示，输入的密度为7.8E-6，则质量为0.5896Kg。

图2.4 分析质量属性结果3、零件模板中的参数设定。

在装配图明细表中，需要显示各个零部件的序号、代号、名称、材质、数量、重量及备注等信息。

如何让proe自动生成零件明细表用Pro/E做产品设计时，应用BOM技术，则可自动生成标准的明细表。

（一）参数设计工程师设计零件时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定，通常情况下，可遵照下列步骤进行。

1．为保证整个设计小组设计的一致性，我们可以预设一个只含有三个基准参考面标准零件模板，如start.prt。

这样可以使将来的装配中没有太多的参考面，影响视觉效果，也可把参考面放入层（Layer）中，并保存成不显示状态（Blank）。

2．设定质量信息，对于start.prt 做质量计算。

给入一个密度值，然后加入一个Relation, cmass=mp_mass(””)，其中cmass 即为将来的质量参数，建议在取参数名时，使用连续的字符串，不要用“-”“_”等,在后面的设定中会有冲突，然后编辑Program(Program; Edit Design)，在文件最后，应该是如下内容：MASSPROPPart start 加入此一行END MASSPROP编辑Program的目的是为了当零件修改后，Regenerate 时，软件会重新计算质量。

但此一项需要Pro/ASSEMBLY 模块。

如无此模块，那么每次设计修改后，请在总装配后，再做一次质量计算，然后在二维图（含BOM 的二维图）中，Regenerate 一次。

3．设定其它参数（Set up; parameter; create; string）cmat: 代表材料,输入一个常用材料，如：Q-235cname: 代表中文名称，输入‘基本件’cindex: 代表件号，一般情况下，明细表中件号一栏，可以和零件名称（model name）保持一致，这样可少设一个参数，件号不要用“.”或空格分成几段，这种命名方式在Pro/E中是非法的，另一种情况是，在产品设计阶段、零件件号尚不确定，用户可以按某种编号方式先定零件名，再由cindex 参数来列示于明细表中，但这样均会有一定的副作用，就是在没有PDM 的情况下，不启动Pro/E 软件，操作系统检索不到件号栏。

[经典]proe族表使用详解本文理论结合实例，详细阐述了proe中族表的应用场合及具体使用方法。

什么是族表族表是很多相似零件（或组件或特征）的集合，这些零件(组件/特征)从结构上看很相似，但在一些细节部份不同，比如尺寸大小或详细特征等。

一个典型的例子就是螺钉、螺母，同一个标准(如GB/T819.1)里，会有多达上百种不同规格，但它们看起来是一样的并且具有相同的功能，所以我们把这上百种规格的螺钉看成是一个零件族。

“族表”(Family Table)中的零件也称表驱动零件。

下图(index.gif)是螺钉族。

图的左面是普通模型，右面是它的实例。

普通模型为父项。

族表的作用：产生和存储大量简单而细致的对象把零件的生成标准化，既省时又省力从零件文件中生成各种零件，而无需重新构造可以对零件产生细小的变化而无需用关系改变模型产生可以存储到打印文件并包含在零件目录中的零件表族表实现了零件的标准化并且同一族表的实例相互之间可以自动互换。

关于族表的许可Pro/ENGINEER模块许可证不同，允许实现的族表内容也不同。

有Pro/FEATURE许可，可以：创建表驱动的自定义组，组特征尺寸可以是表驱动的、不变的或可变的。

向零件“族表”(Family Table)中添加表驱动的组。

基本的Pro/ENGINEER许可，可以：通过向“族表”(Family Table)中添加尺寸创建表驱动零件。

Pro/ASSEMBLY许可，可以：通过添加“族表”(Family Table)子组件、零件名称以及组件尺寸来创建表驱动的组件。

族表结构族表，本质上是用电子表格来管理模型数据，它的外观体现也是一个由行和列组成的电子表格。

还是用螺钉来说，GB/T819.1里的上百种螺钉，外形都是一样的，只是尺寸有变化，比如螺纹规格、螺钉总长、螺纹长等等，在标准里，是这样描述这些数据的：我们把这个表格变换一下，变成下面这样(部份数据)：(2.gif)这个表里，第一行是表头，列出了各列的抬头，第二行起，每一行是一个规格的螺钉的具体尺寸，也就是说，每一行是一个具体的螺钉规格，我们称之为一个实例，第一列是所有规格的螺钉的规格名，从每二列开始，每一列都是螺钉的一个尺寸参数的取值，我们称之为一个项或列。

关于孔表的制作及孔深度标识问题
参考这个题目：
/forum/viewthre ... &extra=page%3D1
本教程中使用的模型也是从上面帖子中下载并作了部分修改。

版本：野火2.0
1 首先建模的时候注意坐标系的放置方向。

孔表的制作要求坐标系如图示方式放置（Z轴垂直屏幕），如果开始没有考虑周全也没关系，重新建立一个坐标系满足要求即可。

2 做一些初始化工作，把特征标识添加到模型数列中，将来添加孔深关系式会用到。

3 定义特征参数，为放置孔深度参数做准备。

图片附件
4 按照相同的方法对每个孔特征进行添加hole_depth 参数操作
加入关系式：有两种方法
第一种，在零件级别添加，需要映射特征ID号
第二种方法是在特征级别加关系式：不需要映射特征ID号注意这种方法需要在每个特征中都添加关系式
6 进入工程图，制作孔表在工具菜单下面
7 完成添加参数的设置工作
8 创建孔表，选择坐标系
9 鼠标点击放置表
10 完毕，可以看到用切剪方式做的孔并没有列在孔表中。

定义一个孔特征参数（注意是特征的参数），例如depth，加入关系: depth=d# 然后在孔表中加入depth列即可。

不是只有一个，在零件级别加入特征级别关系式需要映射每个特征的fid。

你仔细看每个孔特征级别都有一个关系式
加关系的时候：
峰大，我按你的提示又试，但还有两个问题请教：
1.是不是每个孔都要单独加特征参数关系式？
2.阵列出来的孔深只有增量尺寸，关系式为depth＝d6+d96? 但这样做太麻烦了，不知峰大是怎样做的？
孔深度我也搞出来了！！。

Proe|creo 完整制作工程图格式和模板（作者：李镇单位：江苏牧羊集团时间：2012.11.12proe 版本：creo2.0M010）关键字：proe creo 工程图格式模板网上有很多介绍proe 格式文件和绘图模板的文字及视频，但按照他们的方法，做出来的模板在使用上会存在这样那样的问题，作者使用的绘图模板就更新了好多次，为方便读者，专门用了几天的时间整理了实际工作中这方面的技巧，拼凑了这篇文章，虽然有些凌乱与繁琐，但模板制作完成后，就可以的心应手的使用。

在平时的工作中，我深刻感受到了这些便利，因此更坚定了我写这篇文章的决心，希望能帮助读者。

使用以下方法前请将proe 下关配置文件进行调整或加载作者使用的模板，请到文库中下载，主要有以下几个文件：1.config.pro (文库中的名称为Proe|creo 系统配置文件)2.GB.dtl (文库中的名称为Proe|creo 格式配置文件)第一部分绘制格式文件1.准备数据，根据企业的制图标准，将图框、侧边栏（图1）、标题栏（图2）、明细表的具体尺寸找出，如下：图2标题栏图1侧边栏2.启动proe，新建格式文件，文件名形如A4prt_muyang.frm注：（1）文件名的意义A4代表图幅大小，可根据需要定义A0、A1、A2、A3等幅面；（2）prt代表用于绘制零件图的模板，可根据需要定义asm、sht等；（3）muyang代表公司名称，可根据需要定义其他如xcmg、sany等，方便进行区别；（4）用此法进行定义有利于今后模板的系列化。

有初学的读者会问为什么定义格式（frm）而不定义绘图（drw）呢？这里为读者答疑，在proe里绘图中有个功能就是可以替换图框，利用这个功能我们很容易实现对图框的替换，而不用重新绘制，所以建议读者先创建frm，在今后的使用中会感到得心应手，这也是个小技巧，呵呵。

点确定，进入新格式的绘制制定模板选择“空”，方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图2.绘图区边框绘制，输入绝对坐标25，5确定，点右键输入绝对坐标25，292依次输入绝对坐标（205，292）（205，5）（25，5）完成绘图区边框绘制。

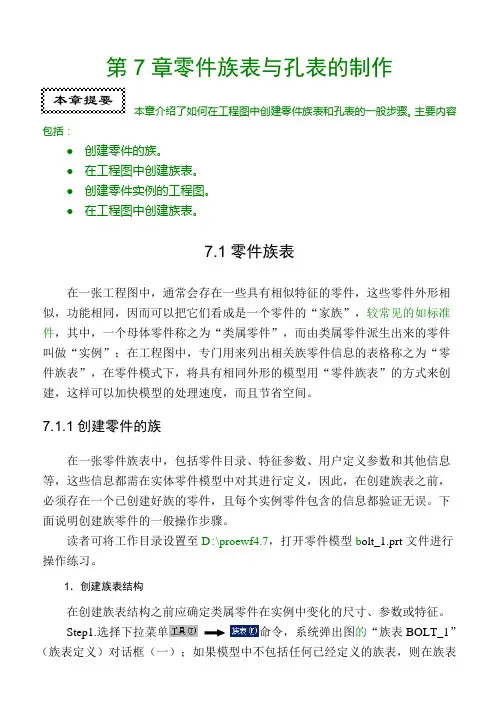

本章提要 第7章零件族表与孔表的制作本章介绍了如何在工程图中创建零件族表和孔表的一般步骤。

主要内容包括：●创建零件的族。

●在工程图中创建族表。

●创建零件实例的工程图。

● 在工程图中创建族表。

7.1零件族表在一张工程图中，通常会存在一些具有相似特征的零件，这些零件外形相似，功能相同，因而可以把它们看成是一个零件的“家族”，较常见的如标准件，其中，一个母体零件称之为“类属零件”，而由类属零件派生出来的零件叫做“实例”；在工程图中，专门用来列出相关族零件信息的表格称之为“零件族表”，在零件模式下，将具有相同外形的模型用“零件族表”的方式来创建，这样可以加快模型的处理速度，而且节省空间。

7.1.1创建零件的族在一张零件族表中，包括零件目录、特征参数、用户定义参数和其他信息等，这些信息都需在实体零件模型中对其进行定义，因此，在创建族表之前，必须存在一个已创建好族的零件，且每个实例零件包含的信息都验证无误。

下面说明创建族零件的一般操作步骤。

读者可将工作目录设置至D :\proewf4.7，打开零件模型b olt_1.prt 文件进行操作练习。

1．创建族表结构在创建族表结构之前应确定类属零件在实例中变化的尺寸、参数或特征。

Step1.选择下拉菜单命令，系统弹出图的“族表BOLT_1”（族表定义）对话框（一）；如果模型中不包括任何已经定义的族表，则在族表定义对话框中将会出现图示的提示信息。

（系统提示定义族表的行和列，每一行用来定义一个实例，每一列用来描述模型中的尺寸、参数或特征）。

Step2.单击对话框中的“在所选行处插入新的实例”按钮添加实例，如图7.1.2所示，单击各实例名可对其重命名。

Step3.单击对话框中的“添加/删除表列”按钮，添加模型各尺寸变量、参数或特征，系统弹出“族项目，普通模型：BOLT_1” Step4.在区域中选中单选项，在模型上单击，单击选取注意：进行此步操作时应保证按钮处于按下状态。

Pro/E实例训练教程—零件工程图以传动轴工程图的生成为例介绍零件工程图的创建。

具体操作步骤如下：（1）单击【新建】按钮，打开【新建】对话框，在“类型”选项中选择“绘图”，输入文件名shaft。

（2）在【新制图】对话框中，单击【浏览…】打开传动轴零件设为“缺省模型”，“指定模板”选择为【空】，“方向”选择为【横向】，“标准大小”选择【A3】，单击【确定】创建工程图。

如果选用的模板不合适，可以执行【文件】→【页面设置】命令重新设置模板。

（3）在图纸空白处单击右键并在其快捷菜单中选择【属性】，在【文件属性】菜单管理器中选择【绘图选项】，打开【选项】对话框，更改下列设置，如表2-1所示，并单击【应用】→【关闭】。

表2-1 修改配置值（4）单击主菜单栏【插入】→【绘图视图】→【一般】，或单击工具栏上的创建一般视图按钮，在图纸中单击绘制视图中心点，弹出【绘图视图】对话框，单击“类型”选项组中的“视图类型”选项，在“视图方向”栏中，选择“查看来自模型的名称”，在“模型视图名”选项栏中选择“TOP”，单击【应用】。

单击“类型”选项组中的“比例”选项，选择“定制比例”并输入比例1，单击【绘图视图】对话框的【应用】→【关闭】，创建的一般视图如图2-所示。

（5）单击主菜单栏【插入】→【绘图视图】→【旋转】，系统打开【绘图视图】对话框，系统提示选取旋转视图的父视图，单击步骤（5）建立的主视图，系统提示选取绘图中心点，单击主视图下方，系统打开【绘图视图】对话框和【剖截面创建】菜单管理器。

图2-（6）在“旋转视图属性”的“属性”栏中选择【创建新…】，在【剖截面创建】菜单管理器中单击【平面】→【单一】→【完成】。

在绘图区下方文本框中输入截面名称“A”并回车。

系统打开【设置平面】菜单管理器，单击【产生基准】→【偏距】，在主视图中单击左端面或RIGHT,在弹出的【偏距】下拉菜单中单击【输入值】，在下方的文本框中输入50，单击【完成】。

1.创建一个普通模型，作为原始模型来使用。

2.创建族表：(2001)：零件(组件)----族表；(WF)：工具----族表。

进入族表编辑器，如下图(8.gif,2001、WF同一界面)：3.加入项，点上图第二个彩色按钮(增加/删除表列)，进入项目选取窗口，如下图(9.gif,2001、WF同一界面):选取一个项目类型，再选取相应项目加入项目列表里。

如果选错了，点减号按钮将其从项目列表里去掉。

选择完毕点“确定”返回族表编辑器。

注意：族表编辑器里各个列项的排列，是根据选取的顺序排列的，所以最好选取时把相关项挨着选在一起，以免数据乱七八糟；并且最好给各个项对应的对象(尺寸、特征等)取个有点实际意义的名字，这些名字将在族表编辑器的表头里显示出来，便于以后的数据管理。

4.加入实例行：点第2步图(8.gif)上的第一个彩色按钮(在所选行插入新的实例)，编辑器里增加多个行，如下图(10.gif)：5. 输入各新实例数据，把每一个实例对应的各个项的取值输入到表里。

“实例名”对应的那一列是每个实例的名字，在此为每个实例取个名字，将来用这个名字来调用这个实例。

各个项输入的值，如果与第一行(原始模型的数据)的值相同，那么可以用一个星号(*)代替。

注意一个细节：如果某个项是阵列的阵列数，那么子项取值为0的话，与用星号同效果(PTC的帮助上说的是取值为0的话，实例连阵列的原始特征都不生成，与软件的实际情况不同)。

6.输入完毕，校验实例。

点上图右起第二个按钮(校验族的实例)。

系统即开始运算，尝试生成每一个实例。

校验完毕如果没有实例生成失败，族表定义就可以结束了，点工具栏上的小眼镜图标(预览选定实例)会弹出一个小窗口，可以预览实例的最后形状，点“打开”可以在一个新窗口里打开一个实例；如果有实例校验失败，一般来说是此实例的某些项的取值有误，影响了模型的生成，需要检查此实例的各项取值，修正错误。

注：尺寸、参数、元件、特征的加入族表，都按上述过程加入即可，选取类型后，会有提示选取具体的尺寸、参数、元件、特征，“元件”是只有在组件里才可用的。

proe工程图（高级篇）—孔表制作(2010-03-11 16:47:20)转载标签：分类：ProfessionalNotesproe工程图孔表教育工程图是PROE用于产品开发设计的最终输出，在实际应用中，占有非常重要的地位， PROE三大表格，族表和明细和孔表，今天出孔表题目要求：创建如图的孔表，需要包含孔的坐标尺寸、孔的大小、孔的类型及孔的深度一、ProE工程图孔表的孔深自动加特征参数教程方法：孔表的孔深怎么自动加上？4.0版本野火都以自动加入特征参数,调用以很简单...1. 工具>孔表----参数名:钻孔深度, set up（设置）>paran column(参数栏)>list cols(列表列)>添加(add)2. Create(创建)>holes(孔)3. 选取一个位置以放置坐标系,坐标系Z轴垂直屏幕.4. 放置孔表位置.5. 特征树栏下,右键>孔>信息>特征查知局部参数,该参数可直接调用,对应上面说的(钻孔深度)6. 如图所示.7. 关系>特征选取复制的孔特征，调用特征参数，评估！8. 工程图下注释调用！二、關於孔表的製作及孔深度標識問題版本：野火2.01 首先建模時注意坐標系的放置方向。

孔表的製作要求坐標系如圖示方式放置（Z軸垂直螢幕），如果開始沒有考慮周全也沒關係，重新建立一個坐標系滿足要求即可。

2 做一些初始化工作，把特徵標識添加到模型數列中，將來添加孔深關係式會用到。

3 定義特徵參數，為放置孔深度參數做準備。

4 按照相同的方法對每個孔特徵進行添加 hole_depth 參數操作加入關係式：有兩種方法第一種，在零件級別添加，需要映射特徵ID號第二種方法是在特徵級別加關係式：不需要映射特徵ID號注意這種方法需要在每個特徵中都添加關係式6 進入工程圖，製作孔表在工具功能表下面7 完成添加參數的設置工作8 創建孔表，選擇坐標系9 滑鼠點擊放置表10 完畢，可以看到用切剪方式做的孔並沒有列在孔表中。

proe]族表使用详解族表是很多相似零件（或组件或特征）的集合，这些零件(组件/特征)从结构上看很相似，但在一些细节部份不同，比如尺寸大小或详细特征等。

一个典型的例子就是螺钉、螺母，同一个标准(如GB/T819.1)里，会有多达上百种不同规格，但它们看起来是一样的并且具有相同的功能，所以我们把这上百种规格的螺钉看成是一个零件族。

“族表”(Family Table) 中的零件也称表驱动零件。

下图(index.gif)是螺钉族。

图的左面是普通模型，右面是它的实例。

普通模型为父项。

族表的作用：产生和存储大量简单而细致的对象把零件的生成标准化，既省时又省力从零件文件中生成各种零件，而无需重新构造可以对零件产生细小的变化而无需用关系改变模型产生可以存储到打印文件并包含在零件目录中的零件表族表实现了零件的标准化并且同一族表的实例相互之间可以自动互换。

关于族表的许可Pro/ENGINEER 模块许可证不同，允许实现的族表内容也不同。

有Pro/FEATURE许可，可以：创建表驱动的自定义组，组特征尺寸可以是表驱动的、不变的或可变的。

向零件“族表”(Family Table) 中添加表驱动的组。

基本的 Pro/ENGINEER许可，可以：通过向“族表”(Family Table) 中添加尺寸创建表驱动零件。

Pro/ASSEMBLY许可，可以：通过添加“族表”(Family T able) 子组件、零件名称以及组件尺寸来创建表驱动的组件。

族表结构族表，本质上是用电子表格来管理模型数据，它的外观体现也是一个由行和列组成的电子表格。

还是用螺钉来说，GB/T819.1里的上百种螺钉，外形都是一样的，只是尺寸有变化，比如螺纹规格、螺钉总长、螺纹长等等，在标准里，是这样描述这些数据的：(1.gif)我们把这个表格变换一下，变成下面这样(部份数据)：(2.gif)这个表里，第一行是表头，列出了各列的抬头，第二行起，每一行是一个规格的螺钉的具体尺寸，也就是说，每一行是一个具体的螺钉规格，我们称之为一个实例，第一列是所有规格的螺钉的规格名，从每二列开始，每一列都是螺钉的一个尺寸参数的取值，我们称之为一个项或列。

注释标签（即尺寸）：可以用代码即参数灵活显示。

当零件或模型扔进图纸的时候，这些代码可以自动显示成相应的数值或名称。

具体代码如下：&todays_date 显示当前日期&model_name 显示模型名称&scale 显示绘图比例&dwg_name 显示工程图的名称&type 显示模型类型(装配图或零件)&format 显示图纸具体规格&current_sheet 显示图纸页码&total_sheets 显示图纸总页码数&dtm_name 显示基准平面名称注意：共张第张。

其代码为：共 &total_sheets 张第 &current_sheet 张代码和文字之间一定要有空格，否则就会出错。

重复区域（Repeat Region）所谓的重复区域（Repeat Region），就是表中用户指定的变量填充的部分，这部分会根据相关模型所含的数据量的大小相应的进行展开或收缩以显示所有符合条件的数据。

重复区域的信息是由基于文本的报表符号来决定的，它们以文本的形式填充到重复区域内的表格中。

在表中可以创建重复区域，当然也可以对重复区域进行各种处理，具体的菜单项及作用如下所示：Add（添加）--创建一个重复区域Remove（移除）--删除一个重复区域⌝Model/Rep（模型/简化表示）--设定区域相关的模型和表示Column⌝ Model/Rep—设定数量列对应的模型和表示Attributes（属性）--设定重复区域的各项属性⌝Flat/Rec Item（平铺/递归项目）--设定单个项目的平铺和递归Filters（过滤）--设定重复区域的过滤规则或单个项目Sort Regions(排序)—设定区域内容的排序方法⌝Comments(注释)—设定重复区域内的注释列Indentation(缩进)－－设定区域不同级别间的项目的缩进量⌝Dash Item（省略项）Fix Index（固定索引）--设定项目的索引号Summation(求和)—对特定项进行求和Relations（关系）－添加或修改报表关系⌝Update⌝ Tables（更新表）Switch Syms（切换符号）--在符号和值之间进行切换。

BOM制作技术简介BOM（Bill Of Materials），即材料报表，它能详细表列出装配结构中的零件状态及装配组件或零件中包含的参数。

通常在创建组件工程图的同时，包含一个材料报表。

在Pro/ENGINEER中文环境下，应用Pro/REPORT的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表。

Pro/REPORT是Pro/ENGINEER的一个选项模块，它提供了一个将字符、图形、表格和数据组合在一起以形成一个动态报告的功能强大的格式环境。

它能使用户很方便地生成自己的材料报表（BOM），并可根据数据的多少自动改变表格的大小。

功能包括：1．在报告中附加视图。

2．填写报告的键盘提示参数。

3．应用数据的特殊显示。

4．所需数据的筛选和分类。

5．显示/不显示的双重记录项。

2 绘图格式、标题栏和明细表的设定利用Pro/ENGINEER软件中的Pro/REPORT模块，可以创建绘图格式文件（Format）并自动生成明细表，通常是将一个定制的表格置于Format中，作为标题栏。

在设计装配体或零件的工程图时，直接调用这个Format即可。

由于在Format中，图幅的大小是不可改变的，因此用户需要建立几个不同幅面的Format，如A0、A1、A2 . . .，建议取名为A0-asm、A1-asm……，创建Format是一劳永逸的事，一旦完成后存入标准目录下的Format目录中，供所有人员使用。

在config.pro配置选项中有一个Format_setup_file项，与绘图配置文件类似，也可以对format定制过程进行参数控制。

2．1 创建Format的基本方法这里只介绍两种方法创建绘图格式。

方法一，读入外部数据如果你在其他的CAD软将系统中（如AutoCAD）已经做好了绘图格式，可以将其转换成通用的DXF或IGES、STEP等格式，然后进入Pro/ENGINEER的Format模式，如图1 。

BOM制作技术简介之欧侯瑞魂创作BOM（Bill Of Materials）, 即资料报表, 它能详细表列出装配结构中的零件状态及装配组件或零件中包括的参数.通常在创立组件工程图的同时, 包括一个资料报表.在Pro/ENGINEER中文环境下, 应用Pro/REPORT的功能, 再加上用户设计时, 设定一些特定的参数, 则可以自动生成符合企业标准的明细表.Pro/REPORT是Pro/ENGINEER的一个选项模块, 它提供了一个将字符、图形、表格和数据组合在一起以形成一个静态陈说的功能强年夜的格式环境.它能使用户很方便地生成自己的资料报表（BOM）, 并可根据数据的几多自动改变表格的年夜小.功能包括：1．在陈说中附加视图. 2．填写陈说的键盘提示参数. 3．应用数据的特殊显示. 4．所需数据的筛选和分类. 5．显示/不显示的双重记录项.2 绘图格式、题目栏和明细表的设定利用Pro/ENGINEER软件中的Pro/REPORT模块, 可以创立绘图格式文件（Format）并自动生成明细表, 通常是将一个定制的表格置于Format中, 作为题目栏.在设计装配体或零件的工程图时, 直接调用这个Format即可.由于在Format中, 图幅的年夜小是不成改变的, 因此用户需要建立几个分歧幅面的Format, 如A0、A1、A2 . . ., 建议取名为A0-asm、A1-asm……, 创立Format是一劳永逸的事, 一旦完成后存入标准目录下的Format 目录中, 供所有人员使用.在config.pro配置选项中有一个Format_setup_file项, 与绘图配置文件类似, 也可以对format定制过程进行参数控制.2．1 创立Format的基本方法这里只介绍两种方法创立绘图格式.方法一, 读入外部数据如果你在其他的CAD软将系统中（如AutoCAD）已经做好了绘图格式, 可以将其转换成通用的DXF或IGES、STEP等格式, 然后进入Pro/ENGINEER的Format模式, 如图 1 .进入格式文件（Format）创立环境后, 使用下拉菜单Insert（拔出）>Shared Data（数据共享）>From File（从文件）…读入后再做后续工作.除上述几种格式外, format还能接受set、cgm格式, 或者直接读入AutoCAD的DWG格式.读入后的格式文件用户可以做任意修改, 增加或删除表格等.注意：只有在Pro/ENGINEER软件中创立的表格（Table）才可以接受文本输入, 外部输入的表格无效, 但可以作为几何图元应用.图1格式文件（Format）创立方法二, 在Pro/ENGINEER软件中直接创立表格拜会图1, 用户可以在format模式下用二维绘图工具直接绘制图框, 使用偏距（Offset）结合裁剪（Trim）制作图框.具体实现方法如下：以A4图幅为例, 创立Format（格式）文件时, 直接选用A4幅面, 然后利用Offset（偏距）工具或执行下拉菜单Sketch（草绘）>Edge（边）>Offset（偏距）…偏距鸿沟线, 最后执行下拉菜单Edit（编纂）>Trim（裁剪）>Corner（角）…剪失落线段过剩部份即可完成边框界说.这部份很简单, 相信年夜家能自力完成.需要强调说明的是对国标规定的每种Format格式文件都要分别作出, 保管在共享目录中共全体设计人员使用. 2．2界说题目栏根据企业或公司标准, 在题目栏处, 界说一个或几个基本的表（Table）, 关于表的详细制作过程请参照第七章注释与表的应用.下面给年夜家推荐一种整体表格制作方法, 根据个人习惯, 还有很多其他方法, 年夜家可以检验考试一下.欲制作如图1所示的题目栏, 过程如下：图1完成的题目栏边框步伐一, 采纳表格（Table）制作工具见图2, 选择By Length项, 计算好表格中每条线的位置, 因为采纳这种方式制作表格需要提供每条线的增量值, 即每条线之间的距离.图3 所示表格初步完成.图2表格制作工具图3表格初步完成步伐二, 表格合并此时, 下拉菜单Table中合并单位Merge Cells…项激活, 见图 4 表格合并.编纂表格, 采纳表格合并单位（Merge Cells…）工具, 将表格进一步处置获得如图13-2 所示的结果. 图4表格合并步伐三, 表格精确定位通过移动表定位工具, 选中表格, 然后选取表格右下角的捕捉点, 此时会呈现表移动参考工具, 见图 5 表精确定位工具和图6 表移动捕捉参考点.然后与前面已经做好的Format内边框右下角的交点对齐, 完成结果见图7 表格定位完成.如果没有可以捕捉的实体可以采纳绝对坐标.表格的左下角为坐标原点（0, 0）, 根据图幅的分歧, 通过计算可获得表格的精确定位点.图5表精确定位工具图6表移动捕捉参考点图7表格定位完成步伐四, 输入文本在输入文本同时还可以设置文本的属性.首先用鼠标左键选择要输入文字的单位, 然后按住鼠标右键不动等候Pop up菜单呈现, 如图8 所示. 另外一种方法是直接双击要编纂的单位格, 即可呈现输入文本对话框.图8编纂表格属性在随后呈现的文本属性对话框中有两个选择项：Text和Text Style. Text：在空白处输入需要的中、英文字符, 如图9所示.需要说明的是, 使用Open和Save 功能可以翻开或保管纯文本文件（.txt）到系统中.另外还有一些其他功能, 读者可以自己摸索一下.图9翻开或输入文本Text Style：这一选择项中用户可以界说文字的字体、高度、厚度、宽度因子等惯例项目.在下半部份的Note/Dimension 区域界说文字在表格中的存在形式, 本例中选择了文字在表格内的水平、垂直方向均为居中方式, 如图10 所示的编纂文本样式.另外还有一些选项, 读者可以自己检验考试改变一下, 如文字的角度、颜色等.图10编纂文本样式步伐五, 输入参数在Pro/ENGINEER软件系统中, 有许多变量是可以由软件自动判另外, 经常使用的有以下几种.&model_name, 系统参数, 暗示该工程图所使用的三维模型名称, 可以是零件或装配, 一般在机械设计中模型名称以零件的图号命名；&dwg_name, 系统参数, 暗示该工程图的名称.在一般情况下, 工程图的名字与他所应用的三维模型的名字一致, 只是扩展名分歧（三维模型是Prt, 二维工程图是Drw）.但一个三维模型可以对应多个二维工程图, 此时需要分歧的工程图名字.&scale, 系统参数, 可以在题目栏中输入比例尺, 依照用户所界说的形式显示, 如1：4、1/4或0.25.&type, 系统参数, 增加模型的类型到题目栏中, 如Part或Assembly.&format, 系统参数, 显示以后绘图的格式尺寸, 如A4.&current_sheet, 系统参数, 显示以后绘图是第几页.&total_sheets, 系统参数, 显示绘图共几页, 因为Pro/ENGINEER工程图提供多页显示功能, 即一个绘图文件中可以多页显示模型内容.另外, 所有用户自行设定的参数, 均可作为table中的变量使用, 如cmass等, 现列举部份如下.&cmass, 用户界说的质量参数, 通过关系式cmass=MP_MASS("")自动计算零件的质量并填到题目栏中.&cname, 用户界说的参数, 用来暗示模型的名称, 如齿轮、轴承等.&czpth, 用户界说参数, 暗示以后零件被哪个装配调用.步伐六, 表格调用.各种参数在需要的位置填好后保管如图11 所示的在题目栏中界说的系统参数和用户参数.参数说明：图样代号--------------&model_name（系统参数, 依照零件名称自动读取）比例--------------------&scale（系统参数）共张------------------&total_sheets（系统参数）第张------------------&current_sheet（系统参数）图样名称--------------&CNAME（用户界说的参数）资料标识表记标帜--------------&CMAT（用户界说的参数）阶段标识表记标帜--------------&CJDBZ（用户界说的参数）重量--------------------&CMASS[.2]（用户界说的参数, 控制小数点后面两位）图11题目栏中界说的系统参数和用户参数当在Pro/ENGINEER绘图中调用格式文件后系统会自动填入相应的参数值, 见图12所示的绘图文件调用后的结果.图12绘图文件调用后的结果步伐七, 表格输出, 共享表格数据信息因为Pro/ENGINEER需要界说各种分歧幅面的格式文件, 因此为了再利用表格数据, 可以将表格输出到磁盘写成.tbl文件.具体实现方法如下.先选中表格, 方法是在表格中点中任意单位, 此时会看到在表格的周围边框上呈现八个夹持点, 点中任意一个后, 整个表格处于选择状态（酿成红色）, 或者在表格中点中任意单位后执行下拉菜单Table>Select>Table即可选中整个表格.然后使用下拉菜单Table>Save Table>As Table file…/ As Text file…, 这里我们直接存成表格文件, 即使用As Table file…选项, 另外一个As Text file…用户可以自己检验考试一下.拜会图13输出表格文件.图13输出表格文件2．3 绘图格式文件（Format）的调用首先在文件中界说绘图格式文件的寄存位置, 如设置pro_format_dir 的指定寄存位置为d:\standards\formats\ ,然后把界说好的格式文件寄存到d:\standards\formats\目录下, 需要时系统会自动检索到此目录.注意：当你在文件中设置好了pro_format_dird:\standards\formats\ 后, 执行另存（Save As）格式文件时, 软件系统会自动保管新格式文件到指定的目录下, 即d:\standards\formats\.调用方法有以下三种.方法一, 在绘图模式下利用下拉菜单File>Page Setup…后呈现如图1 所示的格式文件调用对话框.图1格式文件调用对话框如果不能直接找到你需要的格式文件, 使用Browse（浏览）…从系统配置文件中界说的pro_format_dir d:\standards\formats\ 指定的磁盘目录上查找, 见图 2 查找格式文件和图3在磁盘目录中查找格式文件.格式文件在磁盘上最好分类寄存, 和其它的符号（symbol）文件放在一起, 便于管理.图2查找格式文件图3在磁盘目录中查找格式文件方法二, 直接点击绘图下方的图纸幅面标识表记标帜“SIZE A4”使其变红后, 按住鼠标右键不动, 等候Pop-up菜单呈现, 见图4 .看到Edit Value后点击会获得如图1所示的格式文件调用对话框（或者直接用鼠标左键双击“SIZE A4”）, 后面的把持与方法一相同, 不再重复.图4直接编纂图幅方法三, 直接在绘图创口中任意空白位置按住鼠标右键不动, 等候Pop-up菜单呈现, 见图5.单击Page Setup即可进入图1所示的格式文件调用对话框, 后面的把持与方法一相同, 不再重复.图5鼠标直接调用格式文件2.5 系统绘图参数在定制题目栏和名细栏时用到了很多绘图参数, 我们在这里给出所有的在工程图中可用的系统参数和Pro/REPORT参数, 见表1.表1 系统绘图参数----目录----1 设计参数2 绘图格式、题目栏和明细表的设定2.1 创立Format的基本方法2.3 绘图格式文件的调用2.4 界说明细表栏2.5 系统绘图参数3 标注件号4 制定明细表手册5 定制资料清单自动输出格式6 带有挠性零件的BOM3 标注件号利用明细表, 在Pro/ENGINEER软件中可自动标注件号.在下拉菜单表格（table）中, 选择BOM球标（BOM Ballom...）选择重复区域, 然后再创立球标（Create Bollom）即可. 在缺省状态下, 显示的序号用气球暗示.有些用户的标准不是这样, 则需自界说符号（Symbol）.3.1 创立球标（Bom Symbol）执行下拉菜单表（Table）> BOM球标（BOM Ballom...）呈现屏幕菜单如下, 图1.图1创立球标执行设置区域（Set Region）后, 有三个选项, 分别是简单（Simple）、带数量（With Qty）、定制（Custom）.如图2所示的球标类型.图2球标类型选择重复区域并向下执行创立球标（Create Bollom）, 选择视图, 球标会自动创立.若使用定制（Custom）则使用事先界说好的符号（symbol）, 关于符号的界说在第十一章符号与修饰特征中有详细介绍.3.2 有关球标（BOM Balloon）的功能3.2.1 整理球标（Clean BOM Bolloons）选中所有球标后, 利用鼠标右键的快捷菜单, 如图3所示的球标Pop-up菜单, 可以对其进行快速把持.图3球标Pop-up菜单从图 4 所示的整理球标对话框中不难看出, 一些设置内容很简单, 与整理尺寸功能相似, 用户只需界说好一些设置, 然后保管为默认值就行了.图4整理球标3.2.2编纂依附类型（Edit Attachment） .见图3球标Pop-up菜单中的编纂依附类型（Edit Attachment）执行后呈现屏幕菜单如图5所示的编纂依附类型.Pro/ENGINEER软件提供了很多灵活配置和修改的功能.例如自动显示的标注是指在对应零件的棱线上, 通常依照国标规定应该指在概况上, 此时需要把指引点由零件的棱线上设置在概况上, 在生成球标之前可以修改二维图配置文件（*.DTL）选项def_bom_balloons_attachment的值为SURFACE保管即可, 如果对个别球标的修改可以通过图5 所示的菜单选取执行.如果想把指引点的箭头, 想改成默认实心圆点的话, 可以直接修改二维图的配置文件（*.DTL）将选项def_bom_balloons_edge_att_sym的值改为Filled_dot, 再重新标注一次即可, 或者通过执行菜单对个别零件的球标进行独自修改.图5编纂依附类型移动指引点时, 先选中球标呈现夹持点后, 用鼠标拖动夹持点即可, 见图6 移动指引点.图6移动指引点在Pop-up菜单中还有很多实用的选项, 用户可以自己检验考试一下.3.2.3清除区域（Clear Region）执行清除区域（Clear Region）并选择重复区域后（如果存在两个重复区域的球标）, 系统自动清除模型上的球标.3.2.4 改变类型（Change Type）改变类型（Change Type）是指改变已有的球标的类型.如想把简单型（Simple）改为带数量（With Qty）则可用此法.3.2.5 设置参数（Set Param）使用此设置可以改变球标中的标注的内容, 如将件号改为数量, 但不适用于自界说符号.例如, 默认的参数是rpt.index, 可使用此功能将其改为rpt.qty, 把持时只需选择重复区域的种子单位（seed cell）即可完成把持, 实战中此功能不经常使用到.3.2.6添加参照球标（Add Ref Bolloon）可以为分歧视图中的同一个元件创立附加参照 BOM 球标.把持方式如下, 假设一个元件在主视图中已有标注, 可在俯视图中添加其参照球标, 用鼠标单击要向其中添加球标的零件即可（也可以从模型树中选取）.3.2.7交替符号（Alt Symbol）此功能用来切换标注符号, 但仅限于自界说符号或带数量的符号, 有时用户需要将基本件标序号, 标准件标件号.即可据此调整.3.2.8合并（Merge）与分离（Detach）合并（Merge）与分离（Detach）是对带数量的球标类型执行把持.我们经常把螺栓、螺母、垫圈合为一组来暗示, 此时用合并（Merge）功能.而分离（Detach）与之相反.4 制定明细表手册通常在用户的设计图档中, 除附于装配图的明细栏外, 还需有专门装订成册的明细表或汇总表.这些表的做法基本上与前面介绍的一样, 可是因为表格要分页, 所以要掌握表格的分页处置技术.和界说明细栏的方法一样, 依照企业或公司的标准格式绘制表格、设置参数和界说重复区域.前面已经介绍过, 表格界说好后可以输出到磁盘文件名称为 .tbl.使用时, 可以在绘图模式（Drawing）或报表（Report）文件中调用, 图1.图1名细栏报表图2基于装配创立报表创立报表文件时基于一个装配模型, 图2.翻开一个空的报表文件后, 执行下拉菜单表格（Table）>拔出（Insert）>表格来自文件（Table From File）…, 然后在磁盘上找到已经存好的.tbl文件读入表格, 如图3.图3表格超越鸿沟表格已经超越鸿沟, 我们将分页处置.先用鼠标点取要分页处置的表格一次, 否则下拉菜单中的编页（Paginate）选项不成用, 然后执行下拉菜单表格（Table）>编页（Paginate）…呈现如图4所示的屏幕菜单.选择设置范围（Set Extent）, 并在表格中选取一行, 该表的剩余部份被移除而且会按相同的年夜小分成多页.可以为每个独自的页设置格式（Format）文件, 图5.注意, 当执行取消分页（Clear Extent）时, 后面自动增加的页数不会自动删除, 包括零件序号变少, 页数减少时, 页数也不会自动删除而留出空白页.遇到这种情况可以在下拉菜单编纂（Edit）>删除（Remove）>页（Sheet）, 选择页面删除.图4表格分页屏幕菜单图5每页可独自设置格式文件4.2增加题目（Title）如何让新增的每页都有与首页相同的题目呢？在编页（Paginate）的屏幕菜单上可找到加题目（Add Title）项, 图6.图6为每页增加题目图7选择题目方式当系统提示：Please select a repeat region in the current table. 选择增加题目的重复区, 用鼠标在明细表中选择一个重复区域.因为表格是从下向上排列的, 所以选择页脚（Footer）项.然后选择题目的区域, 多行时点首尾行, 只有一行时, 连点两次即可, 图7.4.3增加段（Segment）增加段功能一般适用于图纸形式的明细栏.当明细栏的长度超越图幅鸿沟时, 需要在同一页面上放置多列.这个功能需要在执行设置范围（Set Extent）之后使用, 用增加段（Add Sement）, 当看到系统提示：Select an origin for the new table segment, 在图纸的空白处选择对角两个点, 即可放置分段后的明细栏.需要多列时, 重复即可.如果指定的区域过年夜, 则会呈现空行.完成结果见图8.如果想删除失落增加的段执行删除段（Del Sement）, 选择增加的区域即可.图8名细栏增加段BOM的相关技术在Pro/ENGINEER中文环境下, 应用Pro/REPORT的功能, 再加上用户设计时, 设定一些特定的参数, 则可以自动生成符合企业标准的明细表.1、设计参数当用户设计零件时, 有些信息可自动列入明细表中, 但更多的相关信息, 可以通过设定参数的方式, 在设计阶段设定, 通常情况下, 可遵照下列步伐进行.a. 为保证整个设计小组设计的一致性, 并尽可能减少重复工作, 建议用户预设一个标准零件模板, 如start.prt, 它应该只含有三个基准参考面（Datum plane）.为使将来的装配中没有太多的参考面, 影响视觉效果, 可把参考面放入层（Layer）中, 并保管成不显示状态（Blank）.b. 设定质量信息, 对start.prt做质量计算(Info; Model Analysis; Model Mass Properties).此时须给入一个密度值, 对钢件, 为7.85E-6, 然后加入一个Relation, cmass=mp_mass””, 其中cmass即为将来的质量参数, 建议在取参数名时, 使用连续的字符串, 不要用“-”“_”等,在后面的设定中会有抵触, 第三, 编纂Program(Program; Edit Design), 在文件最后, 应该是如下内容：MASSPROPPart start 加入此一行END MASSPROP编纂Program的目的是为了当零件修改后, Regenerate时, 软件会重新计算质量.但此一项需要Pro/ASSEMBLY模块.如无此模块, 那么每次设计修改后, 请在总装配后, 再做一次质量计算, 然后在二维图（含BOM的二维图）中, Regenerate一次.c. 设定其它参数根据用户的分歧需求, 参数可自行设计, 通常可加入下列几项：（Set up; parameter; create; string）cmat: 代表资料,输入一个经常使用资料, 如：Q-235cname: 代表中文名称, 输入‘基本件’cindex: 代表件号, 一般情况下, 明细表中件号一栏, 可以和零件名称（model name）坚持一致, 这样可少设一个参数, 但有时用户的件号用“.”或空格分成几段, 以便管理, 而这种命名方式在Pro/E中是非法的, 另一种情况是, 在产物设计阶段、零件件号尚不确定, 用户可以按某种编号方式先定零件名, 再由cindex 参数来列示于明细表中, 但这样均会有一定的副作用, 就是在没有PDM的情况下, 不启动Pro/E软件, 把持系统检索不到件号栏.这里面的优劣, 希望用户考虑.ctype：代表零部件类型, 通经常使用户的明细表会分类, 如钢件、铸铁件、非金属件或基本件、通用件、标准件等.用户需要根据自己的实际情况, 用ctype加以区分, 如A代表钢件、D代表标准件等.gbname：类似于cindex, 可用于标准件, 在part name中, 整个企业是不允许有重复的, 但有时用户在标准件明细栏中, 件号栏内只标注：GB70-85字样, 而规格年夜小列于名称栏内：螺钉M5x10.d. 装配体, 即部件对子装配, 也可如零件一样, 设定一个标准模板, 固然, 因为部件的数量总是相对较少, 也可不做模块, 到时逐个去设定.2、产物设计当设计一个新零件时, 要先翻开start.prt, 然后“save as”成一个新的零件名, 再用这个新的零件名进行设计, 在装配中设计一个新零件, 也可以用copy方式利用start.prt.3、明细表格式的设定利用Pro/ENGINEER软件中的Pro/REPORT模块, 可以自动生成明细表, 通常是将一个定制的表格置于Format中, 在设计装配体的工程图时, 直接调用这个Format即可.由于在Format中, 图幅的年夜小是不成改变的, 因此用户需要建立几个分歧幅面的Format, 如A0、A1、A2, 建议取名为A0-asm、A1-asm……, 界说好后, 存入Pro/E装置目录下的Format目录中, 供所有人员使用.a. 界说Format基本格式, 以A1-asm为例；New; Format; “A1-asm”, 选择A1幅面.修改二维图配置文件, set up; Modify val由于在Pro/E的二维绘图中, 不采纳参数化绘图, 因此在界说内边框时, 可如下完成:sketch; construction; offset;建立与4条基本边框有一定间距的双点划线, 再做sketch; line; vertex;选取4个交点, 可获得4条实线, 做为内边框. 然后在右下角建立题目栏, 也可按上述方式画线, 但只需画出粗实线即可, 细实线由table 完成.这时外边框为粗实线, 若想改为细实线, 请用Modify; Line style; 将外边框改为Leader.在题目栏处, 界说一个或几个基本的table, 通过move; vertics 与内边框对齐, 利用mod table; merge;将table修改为合适的形状, 利用mod rows/cols; Justify; middle;逐列将字符设定为表格中间位置, 再通过Enter text输入需要的中、英文字符.在Pro/E中, 有许多变量是可以由软件自动判另外, 请参考用户手册, 经常使用的有&model_name, 可写入模型名称, 可以是零件或装配；&scale比例尺；¤t_sheet, 第几页；&total_sheets,共几页等, 另外所有用户自行设定的参数, 均可作为table中的变量使用, 请注意, 对自界说参数, 一定要用table中的Enter text, 不成用detail中的creat; note.b. 界说明细表栏明细表做为一个table存在于Pro/E的工程图中, 里面的文字内容, 文本可以通过table; save/retrive; store text的方式存成一个文本, 并可读入Excell中, 其中的空格可用作分行用, 与其他系统连接.建立一个table, 自下向上（Ascending）, 最下面一行为表头, 另外需要几行根据表格的纷歧样, 由用户决定.如果零件不分类（即分歧毛病标准件、基本件、钢件、非金属件等分类）.零件间也不需要空行时, 只需一行, 需几个空行, 加几行, 再乘以分类的类数.列数及每列宽度, 通常企业有标准.然后界说Repeat Region.Repeat Region；Add, 选择第一行左起第一列及最后一列, 若需空行（如两行空行）, 则选择第一行左起第一列及第三行左起最后一列, 如果对零件分类, 则每一类需分别有一个Repeat Region.在Pro/E中, 允许对用户的表格进行各种各样的设定, 来满足分歧的选择, 通常有几项是必需要选择的.Attribute；在Repeat Region中, 点取Attribute, 选择已界说的一个Repeat Region, 会呈现几项Duplicates表格中同一模型分别显示No Duplicates同一模型显示在一行, 并计算总数No Dup/level：同一模型显示在一行, 同时, 分歧部件中的相同零件也统计在一起, 这后两项的选择取决于企业的标准及习惯, 如两个仪器需要相同的螺钉固定, 总数是4+8个, 有时需要分别两行, 则选择No Duplicates, 若只需一行, 数量是12, 则选择No Dup/level.Recursive：一直检索到零件级, 会列出所有零件.Flat:只显示最高一层的零件或部件, 各部件所属的零部件不列出, 通常一个复杂的装配体, 在Pro/E中可采纳多级子装配, 这样容易把持和管理, 但列表时其实不需要如此多的部件, 因此通常可选择, Recursive.此时表中会将部件名称及所属的零件名称同时列出, 后面会提处处置法子.Start IndexNo start Idx此选择适用于零件的分类统计, 当分类统计时, 第一类的起始序号是1, 第二类的序号应接续第一类, 以次类推, 这时, 应对第二类设定Start Index再选第一类的Repeat Region.但由于是自动检索零件, 因此, 软件不允许序号不连续.至此, Repeat Region已基本界说完成, 接下来输入各列的内容, 选择Enter text；Report Sym从重复区域中选择对应的单位.序号栏, 填入rpt；index.件号（代号）栏, 填入asm；mbr；name, 或者如果零件名称与件。
